基于 LabVIEW 的发动机性能评估与故障诊断系统采用模块化架构，以 PXI 总线为硬件核心，软件层通过图形化编程实现多维度数据处理与分析。硬件部分整合振动、压力、转速等多类型传感器，经信号调理模块与 PXI 数据采集卡完成信号转换，LabVIEW 软件作为核心控制单元，实现数据采集、分析、评估、诊断全流程自动化。系统支持离线数据分析与在线实时监测双模式，可适配不同工况下发动机测试需求，硬件兼容性强，软件可扩展性突出。
LabVIEW 核心功能实现
数据采集高效管控
采用 LabVIEW 内置的 “生产者 - 消费者” 设计模式，通过队列缓存机制实现数据采集与处理并行执行。利用 DAQmx 驱动库直接对接 PXI-4472、PXI-6143 等采集卡，支持 8 通道同步采样，采样率最高可达 204.8kS/s，满足振动、缸压等高频信号采集需求。通过 LabVIEW 的通道配置工具，可灵活定义传感器类型、量程及采样参数，支持动态增减采集通道，无需修改核心代码。数据存储采用 TDMS 格式，保留信号原始属性与采集 metadata，便于后续追溯分析，同时支持一键导出至 Excel、CSV 格式，兼容第三方分析工具。
信号分析工具链应用
借助 LabVIEW 的信号处理模块库，实现多维度特征提取。时域分析中，通过内置函数快速计算振动速度均方根值、转速波动率、缸压峰值等关键参数；频域分析采用 FFT 变换工具，识别振动信号中的特征频率成分，定位发动机异响源；包络分析与奇异值分解功能有效抑制背景噪声，突出故障特征信号。针对喷油压力波形等非平稳信号，利用 LabVIEW 的波形触发与分段处理功能，精准提取喷油启点、最大压力点等特征时刻，为喷油提前角计算提供数据支撑。所有分析算法均通过图形化编程实现，无需复杂代码编写，调试效率提升显著。
性能评估模型搭建
基于 LabVIEW 的数学运算与逻辑控制功能，构建多指标评估体系。通过自定义函数节点实现振动烈度、动力均衡性、加速时间等 14 项性能指标的自动计算，其中振动烈度采用三维合成算法，整合 X、Y、Z 三向传感器数据，计算结果实时与预设阈值对比。利用 LabVIEW 的条件结构与枚举类型，实现 “良好 - 堪用 - 禁用” 三级评估逻辑，支持用户通过前面板灵活修改评估标准。评估结果以波形图表、数值指示器、状态指示灯等形式直观呈现，同时自动生成评估报告，包含检测值、标准范围、单项结论及综合评价。
故障诊断智能实现
融合故障树分析与专家系统，通过 LabVIEW 构建故障诊断模块。知识库采用表格化存储，包含故障现象、原因、排除方法等关联数据，支持通过 LabVIEW 的数据库工具包（LabSQL）进行增删改查操作。推理机基于正向推理逻辑，通过条件判断节点匹配故障特征与知识库数据，精准定位故障源。利用 LabVIEW 的交互界面设计功能，开发故障诊断向导，引导用户逐步排查问题，同时支持故障代码生成与维修建议自动推送。针对喷油提前角异常、动力不均衡等常见故障，内置专项诊断流程，诊断准确率可达 95% 以上。
关键技术工程应用
多传感器数据融合
LabVIEW 的信号整合功能实现振动、压力、转速等多源数据的时间同步与空间校准。通过设置统一采样时钟，确保不同传感器数据时间戳一致，利用坐标变换工具将多位置振动数据映射至发动机三维模型，直观呈现振动分布特征。针对传感器信号干扰问题，采用 LabVIEW 的数字滤波模块，结合 IIR 低通滤波与自适应滤波算法，有效滤除电磁干扰与环境噪声，信号信噪比提升 40% 以上。
实时监测与可视化

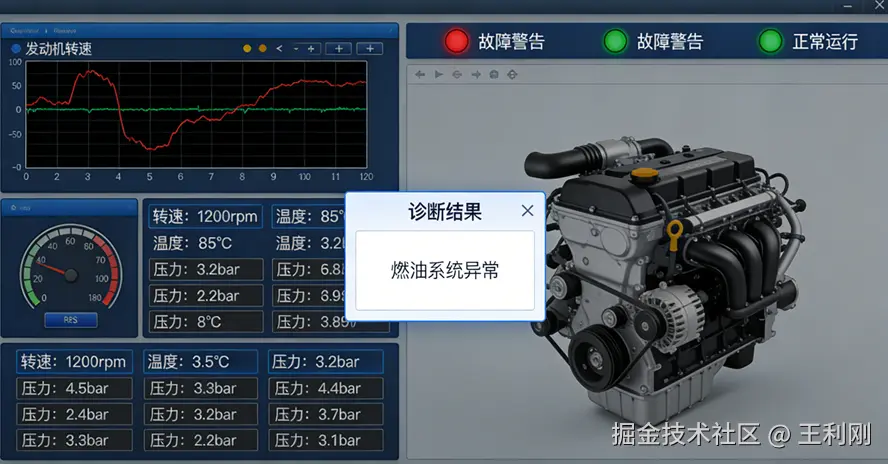

利用 LabVIEW 的前面板设计工具，开发专业化监测界面，包含动态波形显示、参数数值监控、设备状态指示等功能。通过 Chart 控件实时绘制关键参数变化曲线，支持缩放、平移、光标测量等交互操作；采用 LED 指示灯与状态条直观展示评估结果与故障等级。借助 LabVIEW 的网络发布功能，可将监测界面共享至局域网内终端设备，实现多终端同步查看，支持远程启停测试与参数调整，适配车间现场与实验室多场景应用。
报告自动生成输出
基于 LabVIEW 的 Report Generation Toolkit，实现评估报告与诊断报告自动化生成。报告模板支持自定义编辑，可灵活添加测试信息、数据分析图表、结论建议等内容，支持插入波形截图、故障树示意图等可视化元素。通过 LabVIEW 的打印与文件导出功能，可直接生成 PDF 格式报告，同时支持批量报告生成与命名规则自定义，满足批量测试场景下的报告管理需求，大幅减少人工整理工作量。
系统应用优势体现
LabVIEW 图形化编程特性大幅降低开发难度，相比传统文本编程，开发周期缩短 30% 以上，工程师无需深入掌握复杂编程语言即可完成系统搭建与调试。内置的海量函数库与工具包，覆盖数据采集、信号处理、界面设计、数据库交互等全流程需求，避免重复开发。系统硬件兼容性强，可直接对接不同品牌传感器与采集设备，通过 LabVIEW 的驱动适配功能，无需大幅修改软件即可扩展测试项目。
在实际工程应用中，该系统可快速完成发动机振动烈度、转速波动率、喷油提前角等关键指标测试，故障诊断响应时间小于 2 秒，能够精准识别喷油系统异常、气门间隙偏差等常见故障。LabVIEW 的模块化设计使得系统可根据不同发动机型号快速调整参数与评估标准，适配柴油、汽油等不同类型发动机测试需求，具备较强的工程实用性。
