前言

在移动应用开发领域，新闻资讯类App一直是学习者入门Android开发的经典项目。今日头条作为国内资讯App的标杆，其界面设计、列表展示、多类型布局等特性成为了无数开发者模仿和学习的对象。本文将基于一个仿今日头条的Android项目（HeadLine），从零开始深入剖析其中的核心技术——RecyclerView的多类型布局实现，同时全面解读项目中的各种布局资源和控件的使用方式。

目录

  1. 项目概述与架构分析

  2. RecyclerView基础回顾

  3. 数据模型设计：NewsBean详解

  4. 适配器核心：NewsAdapter的完整解析

    • 4.1 构造方法与成员变量
    • 4.2 多类型布局的判断机制（getItemViewType）
    • 4.3 视图创建（onCreateViewHolder）
    • 4.4 数据绑定（onBindViewHolder）
    • 4.5 ViewHolder内部类设计

  5. 布局资源深度解读

    • 5.1 主界面布局（activity_main.xml）
    • 5.2 标题栏布局（title_bar.xml）
    • 5.3 单图列表项布局（list_item_one.xml）
    • 5.4 三图列表项布局（list_item_two.xml）
    • 5.5 样式文件与资源管理

  6. 数据模拟与图片资源分配策略

  7. RecyclerView的配置与使用（MainActivity）

  8. 项目运行效果与交互分析

  9. 优化建议与扩展思路

  10. 总结与展望

1. 项目概述与架构分析

1.1 项目简介

HeadLine是一个仿今日头条的新闻列表应用，主要功能是展示不同类型的新闻条目：有的新闻带有单张配图（或置顶标记），有的新闻带有三张图片。项目采用了经典的MVC模式，其中：

  • Model：NewsBean数据模型
  • View：XML布局文件 + RecyclerView
  • Controller：MainActivity + NewsAdapter

1.2 技术栈

  • 开发环境：Android Studio
  • 最低SDK版本：未指定，但使用了support库，适合API 21+
  • 核心控件：RecyclerView、ImageView、TextView、EditText
  • 布局方式：LinearLayout、RelativeLayout混合使用
  • 适配器模式：RecyclerView.Adapter + 多ViewHolder

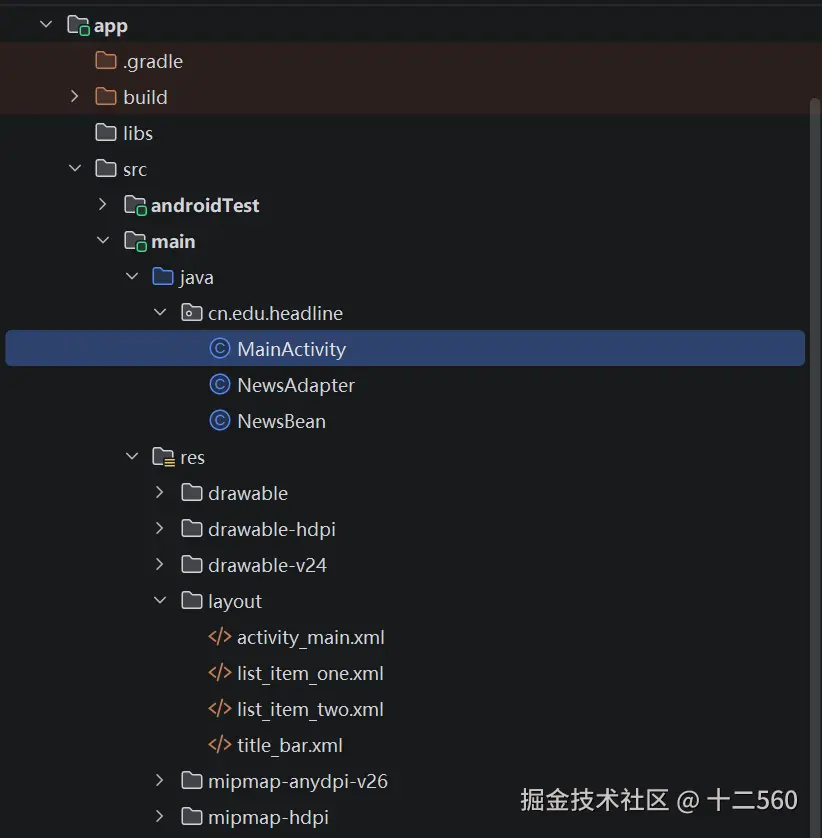

1.3 项目结构


2. RecyclerView基础回顾

在深入分析代码之前，有必要先回顾RecyclerView的核心知识点。RecyclerView是Android 5.0（API 21）引入的用于替代ListView的高级控件，它通过ViewHolder模式极大地提升了列表性能，并且内置了LayoutManager来实现不同的布局方式（线性、网格、瀑布流等）。

2.1 RecyclerView的核心三要素

  1. LayoutManager：决定列表项的排列方式。本项目使用LinearLayoutManager实现垂直滚动列表。
  2. Adapter：负责创建视图和数据绑定。本项目中的NewsAdapter是其子类。
  3. ItemDecoration（本项目未使用）：用于添加分割线或装饰。

2.2 为什么选择RecyclerView而不是ListView？

  • 强制ViewHolder复用：ListView虽然也支持ViewHolder模式，但非强制；RecyclerView要求必须使用ViewHolder，性能更优。
  • 灵活的布局管理：通过切换LayoutManager即可实现不同布局效果。
  • 局部刷新：支持精准刷新单个item，减少不必要的重绘。
  • 动画支持：内置增删改查的默认动画。

本项目正是充分利用了RecyclerView的灵活性，实现了单图和三图两种不同的item样式。

3. 数据模型设计：NewsBean详解

虽然项目中没有直接给出NewsBean.java的代码，但从MainActivity和NewsAdapter的引用中可以完整还原其结构。这是一个标准的Java Bean类，用于封装每一条新闻的所有数据。

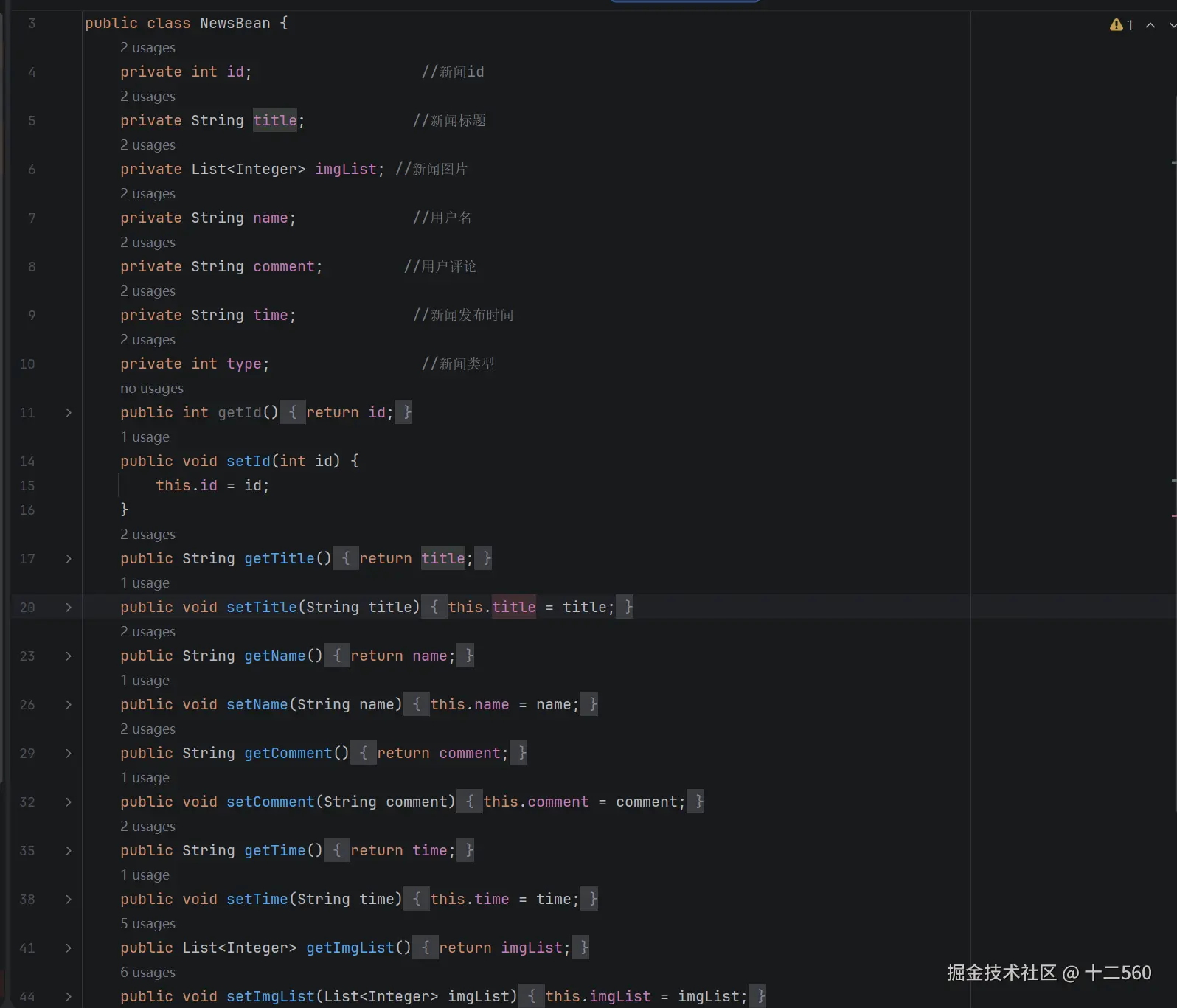

3.1 NewsBean的完整定义


3.2 字段设计意义

  • id：虽然当前未用于业务逻辑，但在实际项目中可用于点击跳转详情页、数据更新定位等。
  • title：新闻标题，最多显示两行，超出部分省略。
  • name：发布者或来源，例如“央视新闻客户端”。
  • comment：评论数量字符串，直接显示即可。
  • time：相对时间字符串，提升用户阅读体验。
  • type：关键字段，决定使用哪种布局模板。
  • imgList：存储图片资源的drawable ID列表。对于type=1，列表大小通常为0或1；对于type=2，列表大小固定为3。

3.3 为什么使用List存储图片资源？

在实际开发中，图片通常来自网络URL，但本项目是纯本地演示，所以使用List<Integer>存放drawable资源的引用ID。这种方式便于动态为每个item分配不同的图片。如果扩展到网络加载，可以将Integer替换为String（图片URL），并使用Glide或Picasso进行异步加载。

4. 适配器核心：NewsAdapter的完整解析

NewsAdapter是整个项目的核心，它继承自RecyclerView.Adapter<RecyclerView.ViewHolder>，实现了多类型布局的关键逻辑。下面我将逐段分析代码，并解释每个部分的设计意图。

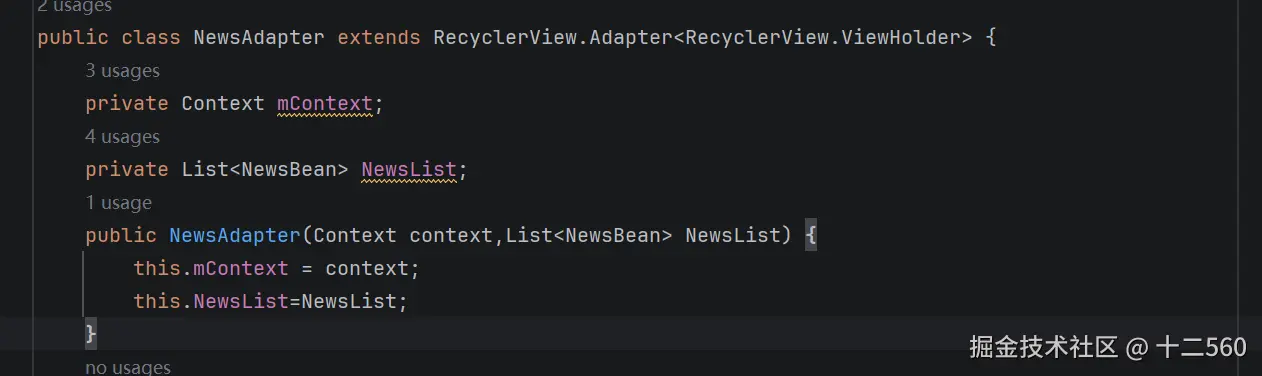

4.1 构造方法与成员变量


分析：

  • mContext：用于加载布局资源（LayoutInflater）和后续可能的图片加载、Toast等。
  • NewsList：新闻数据集合，在构造时传入，之后通过Adapter的方法访问。
  • 注意：这里使用了首字母大写的变量名NewsList，不太符合Java命名规范（通常使用小写开头的newsList），但无伤大雅。

4.2 多类型布局的判断机制：getItemViewType

java

@Override
public int getItemViewType(int position) {
    return NewsList.get(position).getType();
}

关键点：

  • 该方法返回当前位置的item类型值。RecyclerView在创建视图时会根据返回的type值来决定调用onCreateViewHolder时使用哪个布局文件。
  • 本项目直接使用NewsBean中的type字段（值为1或2）作为类型标识。这样做的好处是简单直观，无需额外映射。
  • 如果未来增加更多类型（例如视频、大图等），只需在数据中定义新的type值，并在Adapter中对应处理即可。

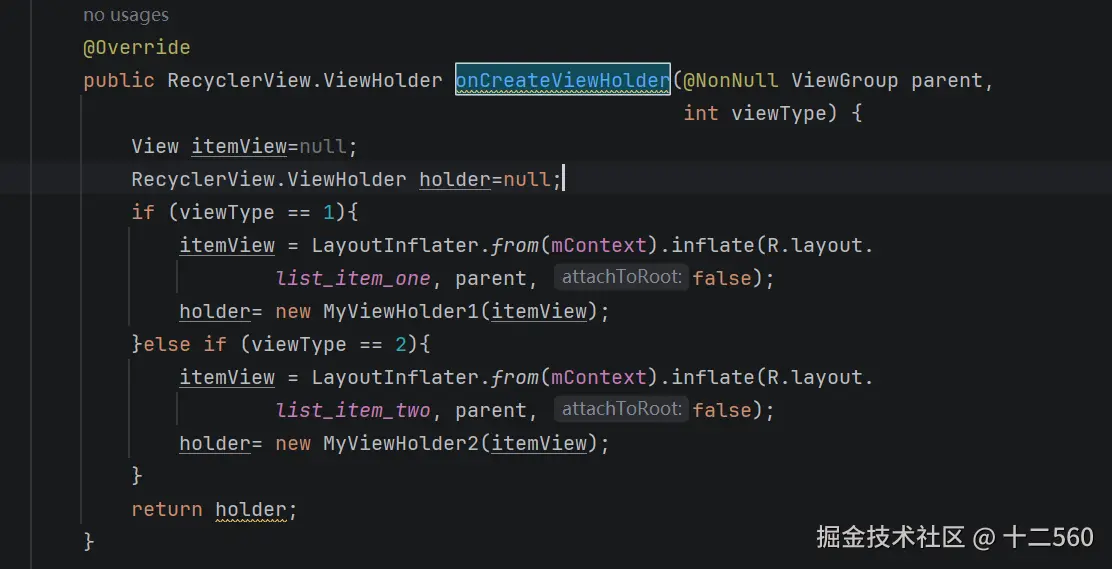

4.3 视图创建：onCreateViewHolder


详细解读：

  1. 参数说明：

    • parent：RecyclerView本身，用于生成正确的布局参数。
    • viewType：即getItemViewType返回的值，此处为1或2。

  2. 布局加载：

    • 使用LayoutInflater.from(mContext).inflate()加载对应的布局文件。
    • 第三个参数false表示不立即将创建的视图附加到parent上，由RecyclerView后续管理。

  3. ViewHolder创建：

    • 如果类型为1，创建MyViewHolder1实例，该ViewHolder持有单图布局中的控件引用。
    • 如果类型为2，创建MyViewHolder2实例，持有三图布局中的控件引用。

  4. 异常处理：代码中没有处理viewType不是1或2的情况，理论上由于数据固定不会出现，但生产环境建议添加else分支或默认处理。

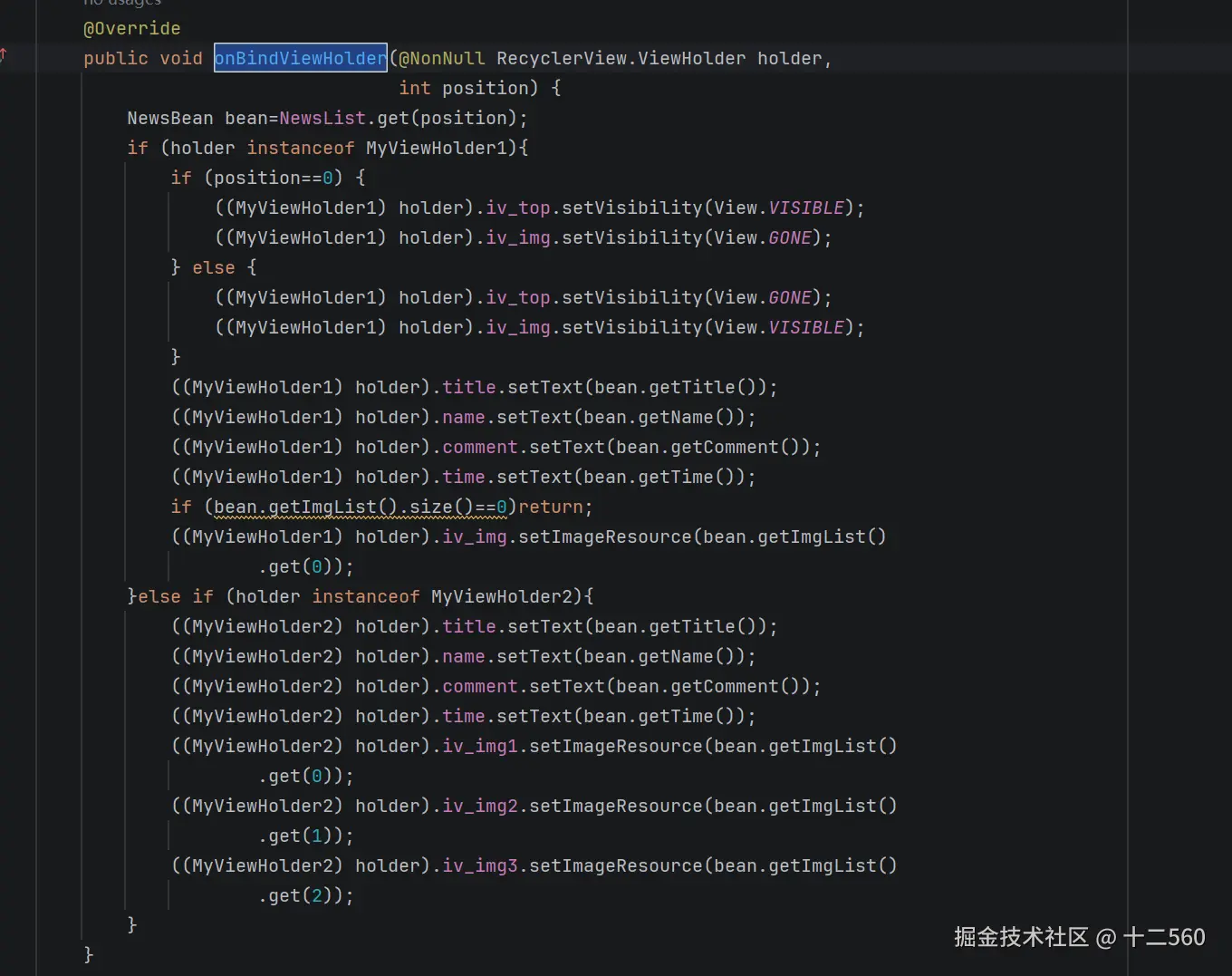

4.4 数据绑定：onBindViewHolder

这是最复杂的部分，负责将NewsBean中的数据填充到对应的ViewHolder控件上。


深度解析：

4.4.1 类型判断

  • 使用holder instanceof MyViewHolder1来区分当前holder属于哪种布局。这是一种安全的向下转型方式。

4.4.2 单图布局的特殊逻辑：置顶标记

在MyViewHolder1的处理中，有一段针对position == 0的条件分支：

java

if (position == 0) {
    ((MyViewHolder1) holder).iv_top.setVisibility(View.VISIBLE);
    ((MyViewHolder1) holder).iv_img.setVisibility(View.GONE);
} else {
    ((MyViewHolder1) holder).iv_top.setVisibility(View.GONE);
    ((MyViewHolder1) holder).iv_img.setVisibility(View.VISIBLE);
}

设计意图：

  • 第一条新闻（索引0）被设计为“置顶”新闻，它不显示配图，而是显示一个“顶”图标（iv_top）。
  • 其余单图类型条目则显示一张配图，隐藏置顶图标。
  • 这种设计体现了新闻列表的常见需求：置顶新闻突出显示，但通常不配图或配特殊标识。

注意：这里有一个潜在问题——如果type=1的条目不是第一条（即position != 0），代码会显示iv_img，但bean.getImgList()可能为空或大小不为1。在MainActivity的数据模拟中，确实为不同类型条目设置了正确大小的imgList，但若数据不匹配可能导致崩溃。后续会提出优化建议。

4.4.3 文本数据绑定

所有文本字段（标题、来源、评论数、时间）都通过setText()方法直接设置。这些TextView控件在布局文件中定义，通过ViewHolder缓存，避免了重复的findViewById开销。

4.4.4 图片资源绑定

  • 对于单图布局：((MyViewHolder1) holder).iv_img.setImageResource(bean.getImgList().get(0));
  • 对于三图布局：分别设置iv_img1、iv_img2、iv_img3。

这里直接使用了setImageResource方法，要求传入的是drawable资源的ID（int类型）。由于imgList中存储的正是这些ID，所以可以直接使用。

4.4.5 潜在的空指针风险

在单图布局中，如果bean.getImgList().size() == 0，直接return，会导致后续的setImageResource不执行，但前面已经设置了文本。这意味着iv_img会保持之前的状态（由于ViewHolder复用，可能显示错误图片）。更好的做法是：当列表为空时，隐藏ImageView或设置占位图。

4.5 ViewHolder内部类设计

Adapter中定义了两个静态内部类（实际是非静态内部类，但为了解耦通常建议static）。

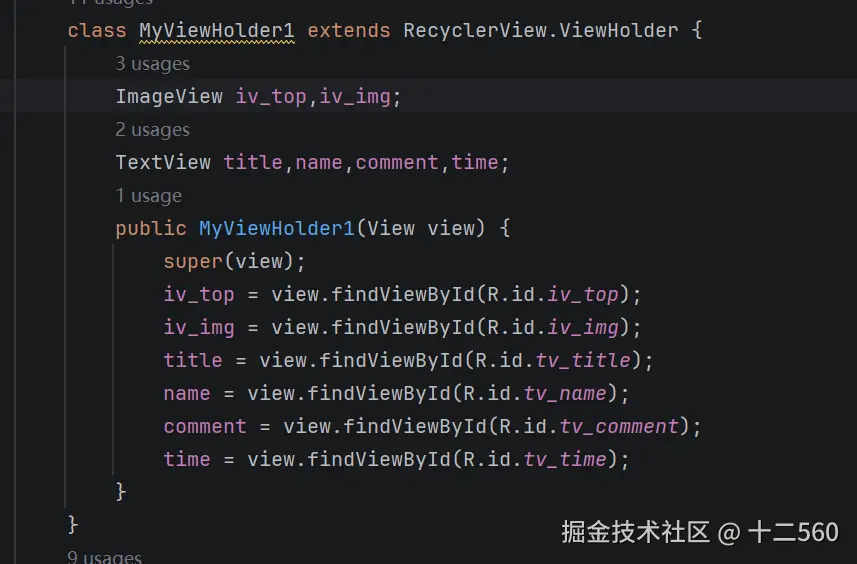

4.5.1 MyViewHolder1


控件说明：

  • iv_top：置顶图标（仅在position=0时可见）
  • iv_img：配图（仅当非置顶时可见）
  • 四个TextView分别对应标题、来源、评论数、时间。

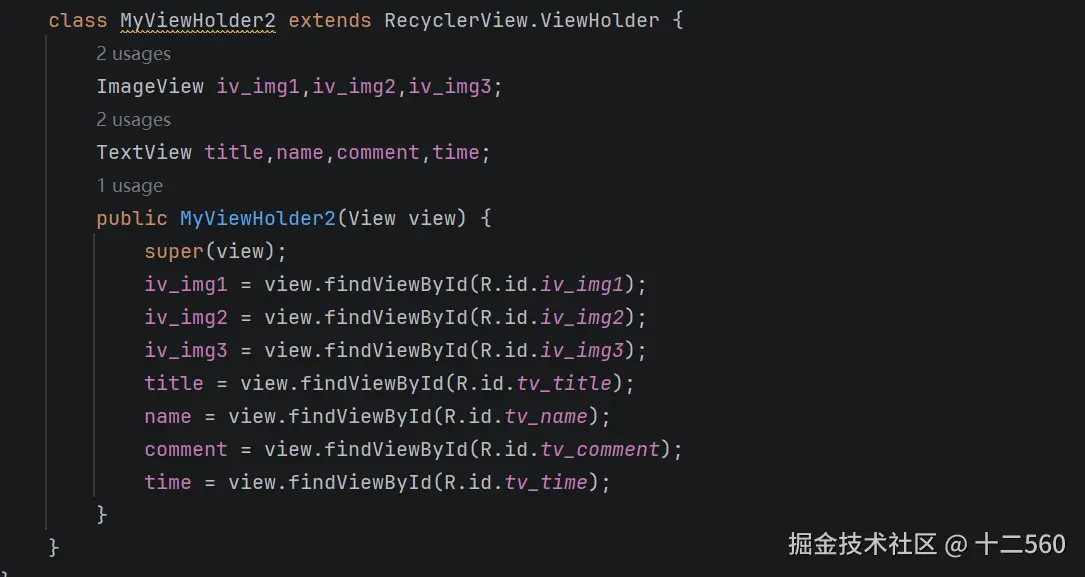

4.5.2 MyViewHolder2


控件说明：

  • 三个ImageView：iv_img1、iv_img2、iv_img3，横向排列显示三张图片。
  • 文本控件与单图布局类似，但位置不同（在图片下方）。

4.6 条目数量

java

@Override
public int getItemCount() {
    return NewsList.size();
}

简单返回数据集合的大小。

5. 布局资源深度解读

布局文件是Android应用的UI基础。本项目的四个布局文件各有特色，下面我将逐一分析每个布局的结构、控件属性及其设计意图。

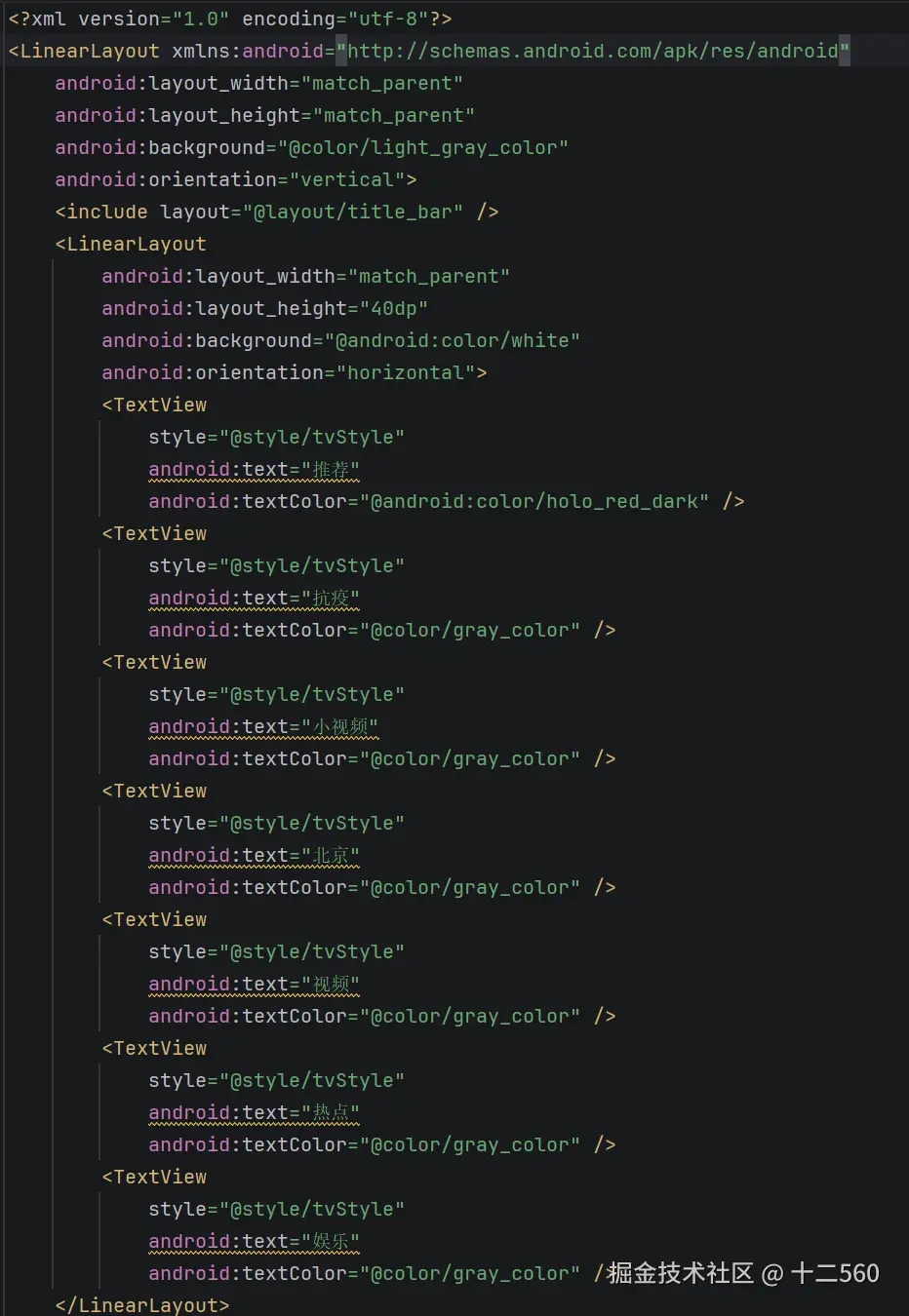

5.1 主界面布局（activity_main.xml）


结构分析：

  1. 根布局：垂直方向的LinearLayout，背景为浅灰色（light_gray_color），让列表项之间的间隙更明显。

  2. 标题栏：通过<include>标签引入title_bar.xml，实现布局复用。这是Android推荐的做法，可以减少重复代码。

  3. 频道标签栏：

    • 高度40dp，白色背景。
    • 包含7个TextView，每个都有相同的样式tvStyle（在styles.xml中定义），但第一个“推荐”文字颜色为红色（holo_red_dark），其余为灰色（gray_color）。这模拟了今日头条的频道切换效果，不过本项目未实现点击切换逻辑（仅静态演示）。
    • 使用style属性统一控制字体大小、内边距等，提高代码复用性。

  4. 分割线：一个高度1dp的View，颜色为#eeeeee，用于分隔标签栏和列表。

  5. RecyclerView：

    • id为rv_list，宽度和高度均为match_parent，占据剩余全部空间。
    • 使用android.support.v7.widget.RecyclerView，需要引入support库。

样式定义（styles.xml） ：

xml

<style name="tvStyle">
    <item name="android:layout_width">wrap_content</item>
    <item name="android:layout_height">match_parent</item>
    <item name="android:gravity">center</item>
    <item name="android:paddingLeft">12dp</item>
    <item name="android:paddingRight">12dp</item>
    <item name="android:textSize">15sp</item>
</style>

<style name="tvInfo">
    <item name="android:layout_width">wrap_content</item>
    <item name="android:layout_height">wrap_content</item>
    <item name="android:textColor">#9c9c9c</item>
    <item name="android:textSize">12sp</item>
    <item name="android:layout_marginRight">8dp</item>
</style>

<style name="ivImg">
    <item name="android:layout_width">0dp</item>
    <item name="android:layout_height">90dp</item>
    <item name="android:layout_weight">1</item>
    <item name="android:padding">3dp</item>
    <item name="android:scaleType">centerCrop</item>
</style>
  • tvStyle：用于频道标签，高度撑满父容器，文字居中，左右内边距12dp。
  • tvInfo：用于来源、评论数、时间的通用样式，灰色小字，右边距8dp。
  • ivImg：用于三图布局中的每个ImageView，宽度权重为1（等分），高度90dp，图片缩放类型为centerCrop（裁剪并居中显示），保证图片填满控件且不变形。

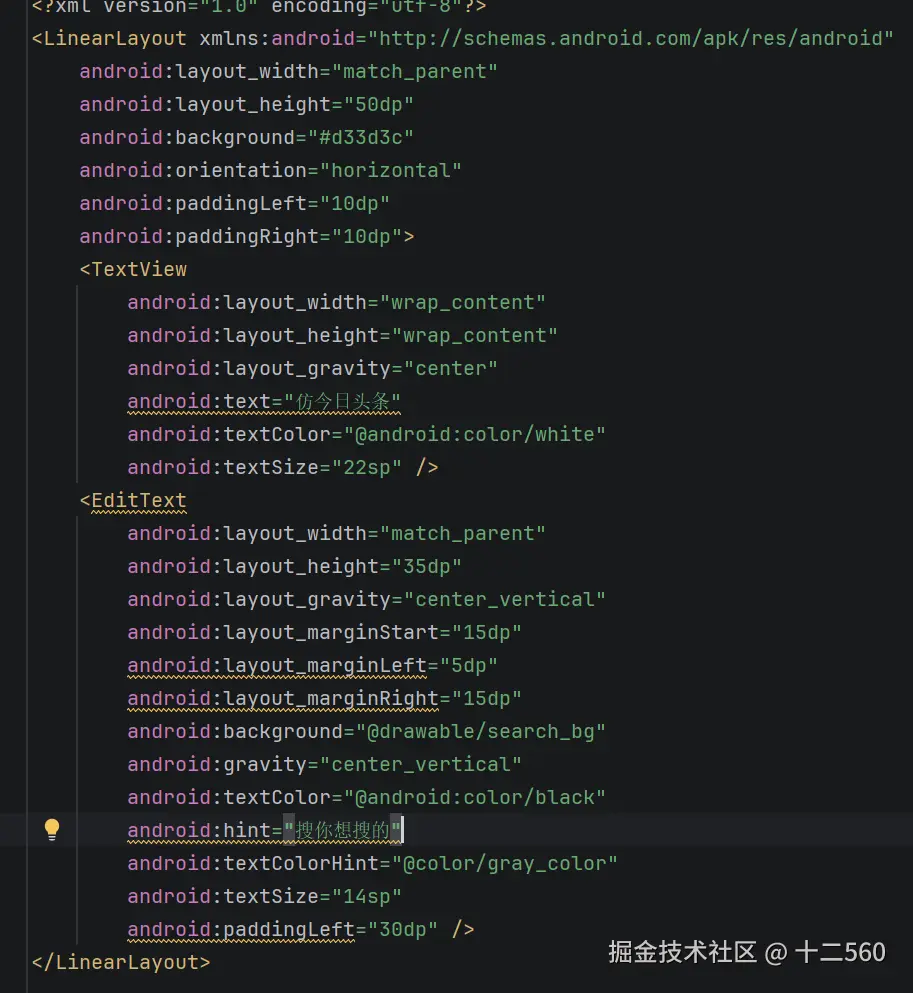

5.2 标题栏布局（title_bar.xml）


控件详解：

  1. 根布局：水平LinearLayout，高度50dp，背景色为暗红色（#d33d3c），左右内边距10dp。

  2. 标题TextView：

    • 文字“仿今日头条”，白色，22sp。
    • layout_gravity="center"使其在垂直方向上居中（由于父布局高度50dp，TextView高度wrap_content，默认会靠上，加center后垂直居中）。

  3. 搜索EditText：

    • layout_width="match_parent"，占据剩余宽度。

    • 高度35dp，垂直居中于父布局（center_vertical）。

    • 背景为@drawable/search_bg，这是一个自定义shape drawable，通常用于实现圆角、边框等效果。虽然没有给出该文件，但可以推断其内容类似：

      xml

      <shape xmlns:android="http://schemas.android.com/apk/res/android">
    <solid android:color="#ffffff"/>
    <corners android:radius="17.5dp"/>
</shape>

    • gravity="center_vertical"使输入光标和提示文字垂直居中。

    • hint提示文字“搜你想搜的”，颜色为灰色。

    • paddingLeft="30dp"为搜索图标留出空间（通常会在drawableLeft设置搜索图标，但本项目未设置）。

    • 文字颜色黑色，提示文字颜色灰色。

设计亮点：标题栏左侧为Logo文字，右侧（实际是中间到右侧）为搜索框，符合主流资讯App的布局习惯。

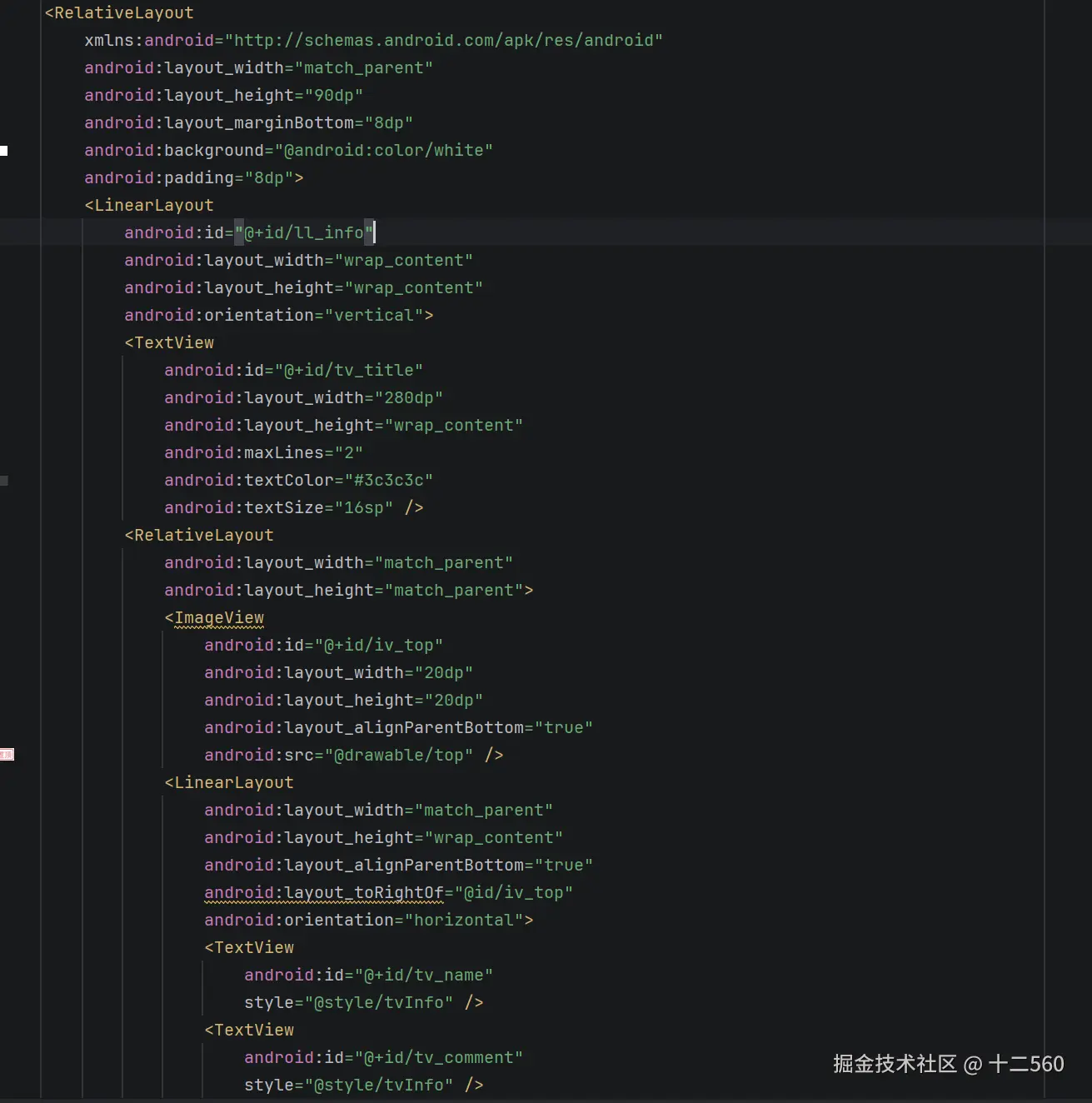

5.3 单图列表项布局（list_item_one.xml）

这是type=1的新闻条目布局，支持置顶标记或单张配图。


布局拆解：

  • 根RelativeLayout：固定高度90dp，白色背景，底部margin 8dp（用于与下一个条目产生间隔），内边距8dp。

  • 左侧信息区域（ll_info） ：

    • 垂直LinearLayout，宽度wrap_content，高度wrap_content。

    • 标题TextView：宽度固定280dp（注意：这可能导致小屏幕设备上右侧图片被挤压，更好的做法是使用match_parent配合layout_weight或约束布局），最多2行，文字颜色#3c3c3c，字号16sp。

    • 内层RelativeLayout：用于放置置顶图标和来源、评论、时间等信息。

      • iv_top：置顶图标，宽高20dp，对齐父容器底部，src为@drawable/top（一个小旗子或“顶”字图标）。
      • 水平LinearLayout：对齐父容器底部，位于iv_top的右侧（layout_toRightOf），包含三个TextView，均使用tvInfo样式。

  • 右侧图片（iv_img） ：

    • 位置在ll_info的右侧（layout_toRightOf），宽度match_parent（实际上会填满剩余宽度），高度90dp，内边距3dp（使图片周围有微小间距）。
    • 注意：match_parent在RelativeLayout中配合layout_toRightOf使用时，表示宽度从指定view的右侧延伸到父容器右边界，所以能正确占据剩余宽度。

布局问题分析：

  • 标题固定宽度280dp在窄屏幕（如480dp宽度）上可能导致图片被压缩或溢出。建议改为layout_width="0dp"配合layout_weight，或者使用ConstraintLayout。
  • 图片没有设置scaleType，默认会拉伸填充，可能导致变形。建议添加android:scaleType="centerCrop"。

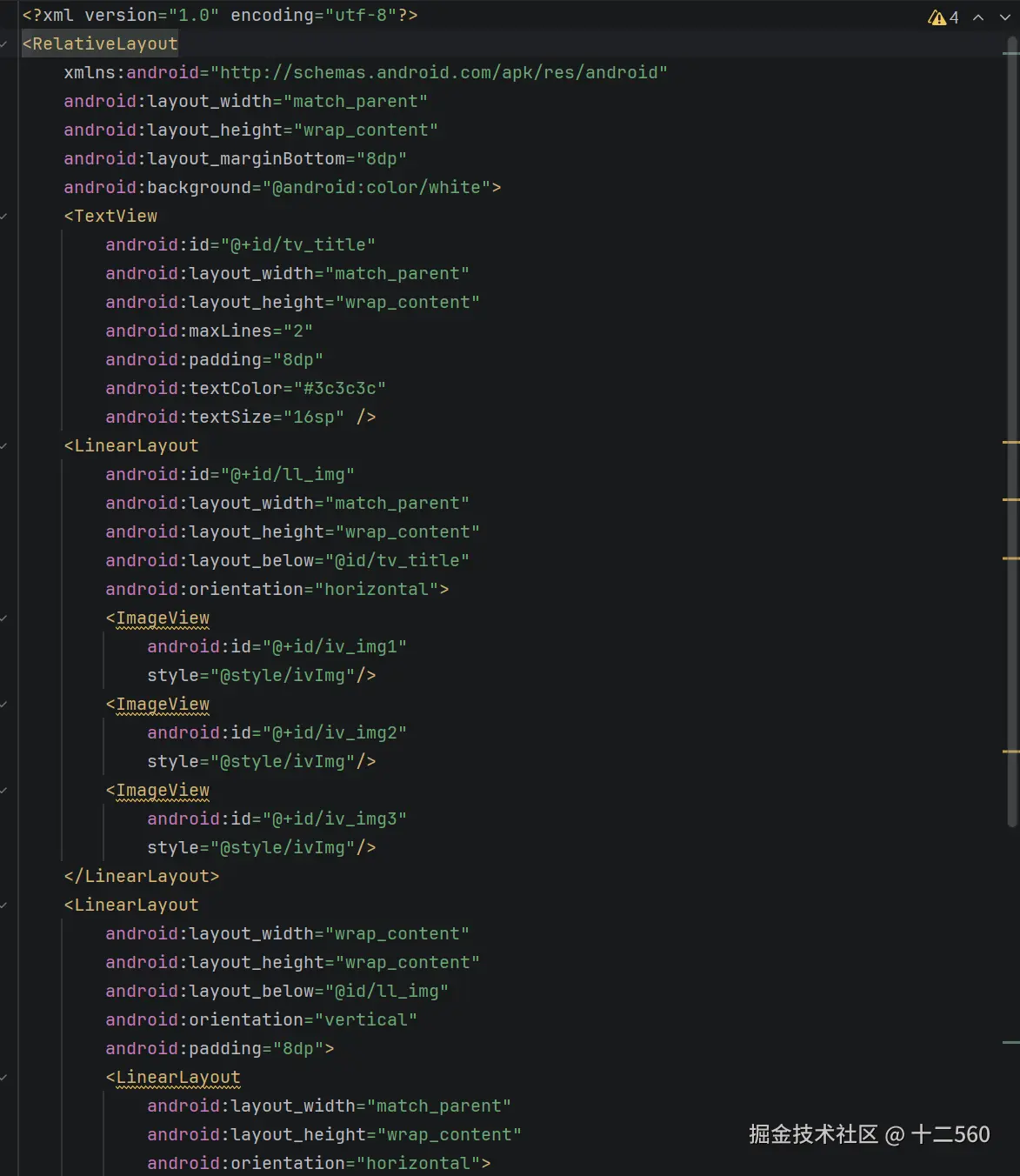

5.4 三图列表项布局（list_item_two.xml）

type=2的条目，展示标题和三张图片（横向排列），下方显示来源等信息。


结构解析：

  • 根RelativeLayout：高度自适应（wrap_content），底部margin 8dp，白色背景。

  • 标题：位于顶部，宽度撑满，内边距8dp，最多两行。

  • 图片区域（ll_img） ：

    • 水平LinearLayout，位于标题下方（layout_below）。
    • 包含三个ImageView，每个都应用ivImg样式。该样式定义宽度为0dp且权重为1，实现三等分；高度90dp；图片缩放类型centerCrop。

  • 底部信息栏：

    • 一个垂直LinearLayout（虽然垂直方向只有一个子元素，但嵌套了一层），位于图片区域下方，内边距8dp。
    • 内部的水平LinearLayout包含三个TextView，分别显示来源、评论数、时间，样式统一为tvInfo。

优点：

  • 三张图片等宽等高，自适应屏幕宽度。
  • 层级清晰，易于修改。

改进建议：

  • 最外层的垂直LinearLayout是多余的，可以直接将内部的水平LinearLayout放在根布局下，并设置layout_below="@id/ll_img"。
  • 如果图片数量动态变化（例如有时只有1张或2张），需要适配器动态控制可见性，但本项目固定为3张。

5.5 样式文件与资源管理

项目中使用了colors.xml（未提供但可推断）定义颜色：

  • light_gray_color：浅灰背景
  • gray_color：灰色文字
  • 此外还有系统颜色如@android:color/white、@android:color/holo_red_dark等。

图片资源位于drawable目录下：

  • food.png、takeout.png、e_sports.png：用于单图条目。
  • sleep1~3.png、fruit1~3.png：用于三图条目。
  • top.png：置顶图标。

这些资源通过R.drawable.xxx引用，在MainActivity的数据模拟中使用。

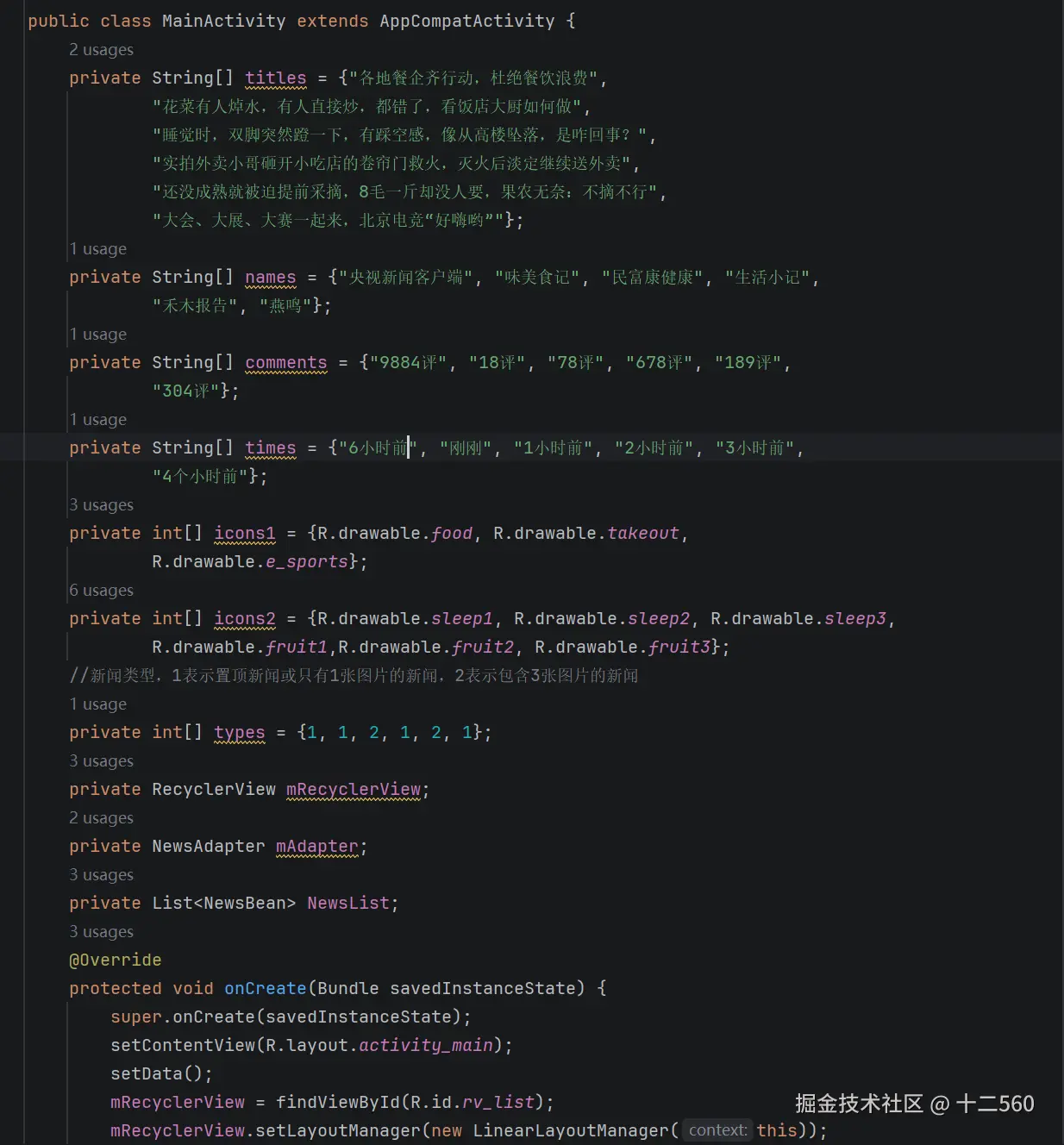

6. 数据模拟与图片资源分配策略

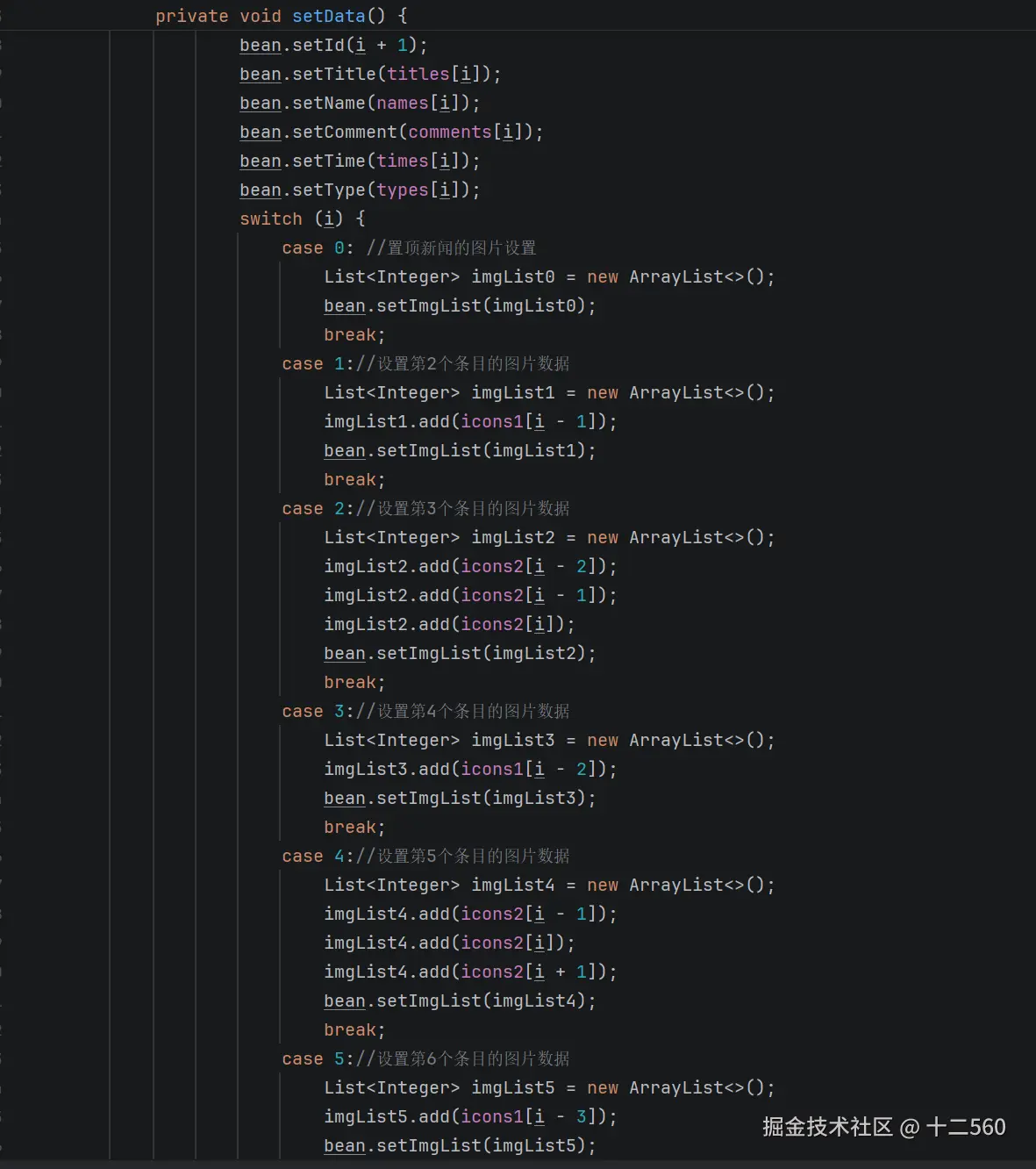

MainActivity中的setData()方法负责构建模拟数据。让我们深入分析其逻辑。


数据源数组：

  • titles：6个新闻标题字符串。
  • names：6个来源名称。
  • comments：6个评论数字符串（含“评”字）。
  • times：6个相对时间。
  • types：{1, 1, 2, 1, 2, 1}，表示条目类型序列。
  • icons1：单图资源数组，长度为3（{food, takeout, e_sports}）。
  • icons2：三图资源数组，长度为6（{sleep1, sleep2, sleep3, fruit1, fruit2, fruit3}）。

图片分配逻辑：

由于icons1只有3个元素，而单图条目有4个（位置0,1,3,5），所以代码中通过不同的索引偏移来复用这些图片。具体分配如下：

索引i类型图片资源说明
01空列表置顶条目，无图片
11icons1[0] (food)第一张单图
22icons2[0],icons2[1],icons2[2] (sleep1~3)三图睡眠系列
31icons1[1] (takeout)第二张单图
42icons2[3],icons2[4],icons2[5] (fruit1~3)三图水果系列
51icons1[2] (e_sports)第三张单图

注意问题：

  • 索引0（置顶）的imgList为空列表，在Adapter中if (bean.getImgList().size() == 0) return;会跳过图片设置，但iv_img会被隐藏（因为position==0时iv_img.setVisibility(View.GONE)），所以无问题。
  • 索引1的imgList大小为1，正常。
  • 索引2的imgList大小为3，正常。
  • 索引3的imgList大小为1，正常。
  • 索引4的imgList大小为3，正常。
  • 索引5的imgList大小为1，正常。

这种手动分配方式虽然可行，但扩展性差。更好的做法是在定义数据时就明确每个item的图片列表，或者使用随机算法。

7. RecyclerView的配置与使用（MainActivity）


流程说明：

  1. 加载布局：setContentView(R.layout.activity_main)
  2. 准备数据：调用setData()构建NewsList。
  3. 初始化RecyclerView：通过findViewById获取实例。
  4. 设置LayoutManager：new LinearLayoutManager(this)实现垂直滚动列表。如果需要水平滚动，可以设置LinearLayoutManager.HORIZONTAL。
  5. 创建Adapter：传入context和数据列表。
  6. 绑定Adapter：mRecyclerView.setAdapter(mAdapter)。

补充说明：

  • 这里没有设置ItemDecoration（分割线），列表项之间的间距通过每个item的layout_marginBottom实现。
  • 没有设置点击事件，实际项目应添加OnItemTouchListener或在Adapter中设置点击回调。

8. 项目运行效果与交互分析

8.1 界面预览

运行项目后，用户将看到：

  • 顶部红色标题栏，左侧“仿今日头条”文字，右侧搜索框。

  • 下方一行频道标签，“推荐”为红色高亮，其余为灰色。

  • 新闻列表：

    • 第一条：显示“各地餐企齐行动...”标题，左侧有红色“顶”图标，无图片，下方显示来源“央视新闻客户端”、评论“9884评”、时间“6小时前”。
    • 第二条：单图布局，标题“花菜有人焯水...”，右侧显示一张食物图片。
    • 第三条：三图布局，标题“睡觉时，双脚突然蹬一下...”，下方三张睡眠相关图片横向排列，再下方显示来源、评论、时间。
    • 第四条：单图布局，外卖小哥救火新闻，右侧外卖图片。
    • 第五条：三图布局，水果滞销新闻，下方三张水果图片。
    • 第六条：单图布局，电竞新闻，右侧电竞图片。

8.2 滚动性能

由于使用了RecyclerView和ViewHolder复用机制，即使列表扩展到上百条，滚动依然流畅。每个item的视图在滑出屏幕后会被回收并重新绑定新数据，避免了频繁inflate布局的开销。

8.3 当前未实现的功能

  • 频道标签点击切换（无响应）
  • 搜索框输入功能
  • 新闻点击跳转详情页
  • 图片加载失败处理
  • 下拉刷新、上拉加载更多

这些功能可以作为后续扩展。

9. 优化建议与扩展思路

9.1 性能优化

  1. 图片加载：直接使用setImageResource加载本地drawable没有问题，但如果是网络图片，应使用Glide、Picasso等库，并处理异步加载和缓存。
  2. ViewHolder静态化：建议将ViewHolder内部类设为static，避免隐式持有外部类引用，减少内存泄漏风险。
  3. 减少过度绘制：布局层级较浅，但list_item_two中多余的嵌套LinearLayout可以移除。
  4. 使用ConstraintLayout：可以进一步扁平化布局，提升性能。

9.2 代码健壮性改进

  • 空列表检查：在onBindViewHolder中，对于单图布局，如果imgList为空或大小不为1，应隐藏iv_img或设置占位图，而不是直接return导致控件状态残留。
  • 类型默认处理：在onCreateViewHolder中，如果viewType不是1或2，应返回一个默认的ViewHolder或抛出异常。
  • 数据源不可变：建议使用List的不可变包装，避免外部修改。

9.3 功能扩展

  1. 多布局扩展：增加视频类型（type=3），布局中包含播放按钮和时长。
  2. 点击事件：通过接口回调实现item点击和图片点击。
  3. 动态数据：从网络API获取真实新闻数据（如聚合数据、天行数据等），使用Retrofit+OkHttp。
  4. 图片轮播：顶部可添加Banner轮播图。
  5. 侧滑菜单：DrawerLayout实现个人中心。
  6. 夜间模式：通过Theme或Material Design的夜间主题支持。

9.4 适配不同屏幕尺寸

  • 标题宽度固定280dp存在问题，应改为match_parent或使用权重。
  • 使用dp单位已保证密度适配，但不同尺寸手机仍需测试。

10. 总结与展望

通过本次深度解析，我们完整剖析了一个仿今日头条项目的核心实现——基于RecyclerView的多类型布局。我们从数据模型、适配器、布局文件、资源分配等多个维度详细讲解了每一处代码的设计意图和潜在问题。相信读者已经掌握了以下几点：

  1. RecyclerView的基本用法：如何设置LayoutManager、Adapter，以及ViewHolder的创建与复用机制。
  2. 多类型布局的实现：通过getItemViewType返回不同类型，在onCreateViewHolder中加载不同布局，在onBindViewHolder中区分绑定数据。
  3. 复杂布局的XML编写：RelativeLayout的相对定位、LinearLayout的权重分配、样式复用等技巧。
  4. 数据与视图的解耦：NewsBean作为数据模型，Adapter负责转换，MainActivity仅做初始化。

进一步学习的建议

  • 尝试将此项目迁移到AndroidX（使用androidx.recyclerview.widget.RecyclerView）。
  • 学习使用ViewModel和LiveData重构数据管理部分。
  • 引入Room数据库实现本地缓存。
  • 探索Jetpack Compose声明式UI，对比传统XML方式的异同。

仿写知名App是提升Android开发技能的有效途径。希望这篇博客能成为你学习RecyclerView的坚实基础，并启发你创造出更优秀的作品。如果你在阅读过程中有任何疑问或发现了更好的实现方式，欢迎在评论区交流讨论。

avatar
文章
阅读
粉丝
