如果你遇到过这种情况：电机轴磨损反复修反复坏，换了进口轴承、补了焊、刷了镀，结果不到半个月，设备又开始振动超标、轴承温度飙升，拆开机子一看，轴颈上全是密密麻麻的针状麻点和沟槽 —— 那你大概率是踩了绝缘失效引发电腐蚀磨损的坑。
这是工业运维里最隐蔽、最容易反复的顽疾，很多企业修了好几年，都没找到问题的根源，只能陷入 “修了坏、坏了修” 的死循环，钱花了、停机停了，问题却始终断不了根。
2025 年 9 月，我们山东淄博这家化工企业，就被一台 280kW 高压循环水泵电机的轴磨损问题，逼到了进退两难的地步。这台循环水泵是我们生产线的核心设备，一旦停摆，整条生产线都要降负荷，甚至全面停产。那天巡检时，我们发现电机驱动端的轴承温度从日常的 45℃突然冲到了 78℃，振动值也远超国标红线，当即紧急停机拆机。拆开后我们都懵了：电机轴颈的配合面上，全是电腐蚀留下的密集麻点，局部还有深 0.8mm 的沟槽，轴承内圈和轴颈已经出现了明显的跑圈现象。
当时我们第一反应，是润滑出了问题，要么就是轴承选型不对。于是赶紧采购了同型号的进口轴承，换了全新的高温润滑脂，把轴颈简单打磨光滑后回装开机。本以为这就解决了问题，可谁能想到，设备只安稳运行了 12 天，同样的故障再次出现 —— 轴承温度超标、振动报警，拆机后，刚打磨好的轴颈，又出现了新的电腐蚀麻点。
这下整个检修团队都慌了。我们试过了所有能想到的常规办法，却连问题的根源都没找到。原厂给的方案是定制更换全新的电机轴，可光定制周期就要 20 天，加上安装调试，至少要停产大半个月，仅产能损失一天就好几万，我们根本耗不起。补焊、刷镀这些传统修复工艺我们也考虑过，可补焊的高温会让转轴变形、留下裂纹隐患；刷镀对磨损量大的工况效果没保障，镀层还容易脱落，根本没法根治问题。
就在我们一筹莫展的时候，同行业的朋友给我们推荐了索雷工业，说他们专门解决各类轴磨损的疑难杂症，尤其是这种反复出现的电腐蚀磨损，有一套标本兼治的办法。抱着试一试的心态，我们当天就联系了索雷的技术团队，没想到他们的工程师当天就带着设备和材料赶到了厂里。
和我们之前先修磨损的思路完全不同，索雷的工程师到现场后，第一件事不是动手修轴，而是拿着检测设备，给这台电机做了一次全身体检。他先是仔细观察了轴颈的磨损形貌，又核对了电机的运行参数，当场就给出了判断：这不是普通的机械磨损，是典型的轴电流引发的电腐蚀磨损，根源出在电机的绝缘系统上。
接下来的检测，印证了工程师的判断。我们这台电机已经运行了 8 年，定子绕组的绝缘出现了局部老化，驱动端轴承座的绝缘垫已经破损失效，连接地碳刷都严重磨损、接触不良。工程师给我们讲透了这里面的门道：变频高压电机运行时，本身就会因定子转子电容耦合、变频共模电压产生轴电压，正常情况下，完好的绝缘系统、可靠的接地碳刷，会把轴电压控制在安全范围，不会形成导通回路。可一旦绝缘失效、接地不良，轴电压就会击穿轴承的润滑油膜，形成高频轴电流，这股电流会在转轴和轴承的接触面上，瞬间产生几千摄氏度的高温，把金属表面熔化气化，留下麻点和沟槽，也就是我们看到的电腐蚀磨损。
我们这才恍然大悟，之前我们只盯着磨损的轴颈和坏了的轴承修，却没解决绝缘失效这个病根，轴电流一直都在，就算换再多新配件，磨损也一定会反复出现。
找到根源后，工程师先帮我们制定了绝缘系统的整改方案：更换全新的轴承绝缘垫，换新的接地碳刷并优化接地回路，同时补强定子绕组的绝缘，先从源头掐断了轴电流的产生，彻底杜绝了电腐蚀再次发生的可能。
接下来就是轴磨损的修复，工程师给我们用的是索雷轴修补剂，也就是索雷碳纳米聚合物材料，采用现场在线修复的工艺，不用把转子拆下来返厂，就在现场就能完成修复，全程都是常温作业，完全不用担心高温给转轴带来二次伤害。
修复过程规范高效，工程师全程带着我们的检修人员操作：先是对轴颈的磨损部位做表面预处理，打磨掉所有的氧化层和腐蚀麻点，露出新鲜的金属基体，再用无水乙醇反复清洗干净；同时用提前按轴颈原设计尺寸加工好的索雷工装，来保证修复后的尺寸精度。预处理完成后，工程师按比例调和好索雷碳纳米聚合物材料，搅拌均匀后涂抹在磨损部位，确保材料把所有的沟槽和麻点都填满，没有气泡和空隙，随后迅速合模紧固，等待材料常温固化。

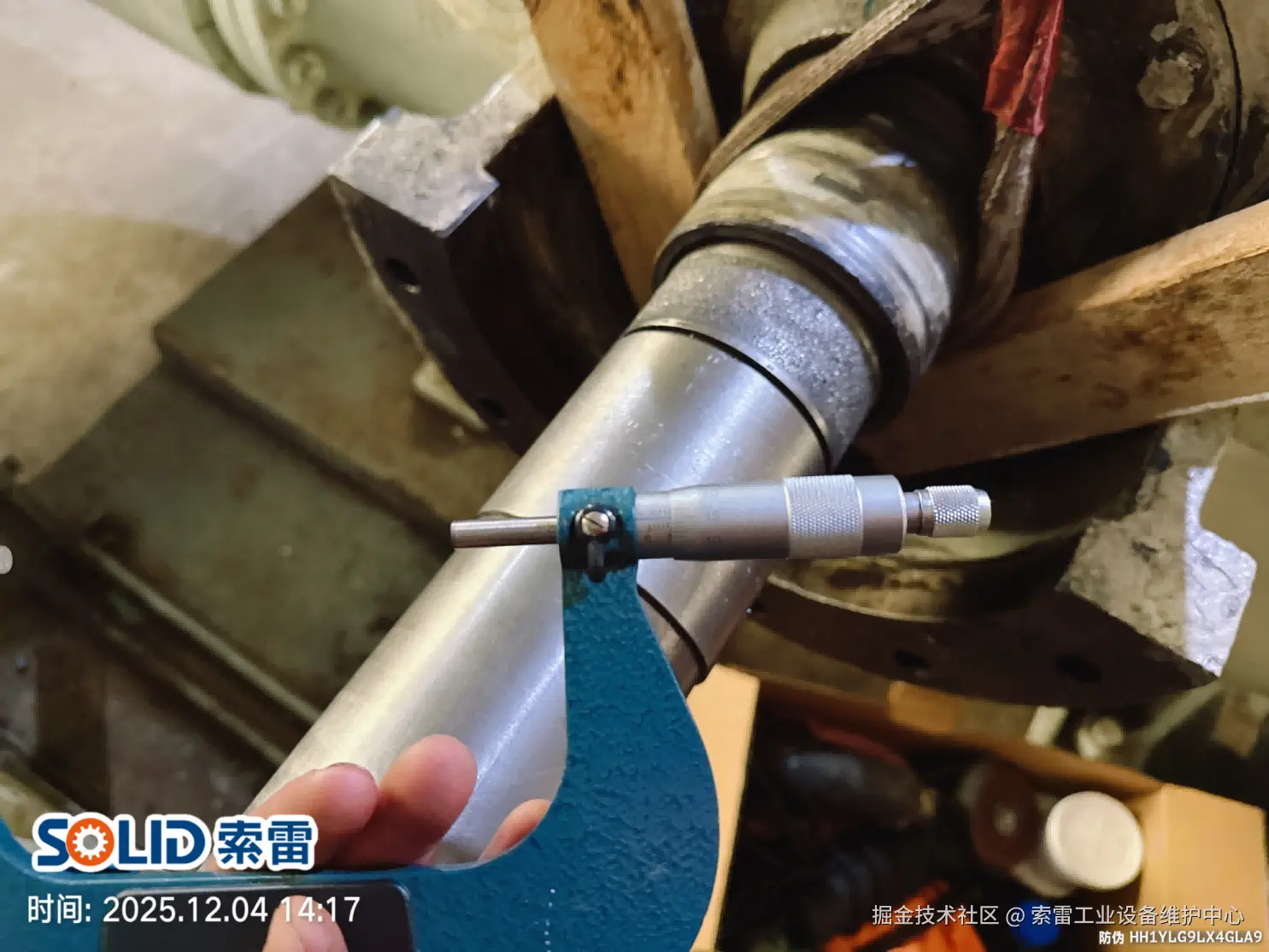

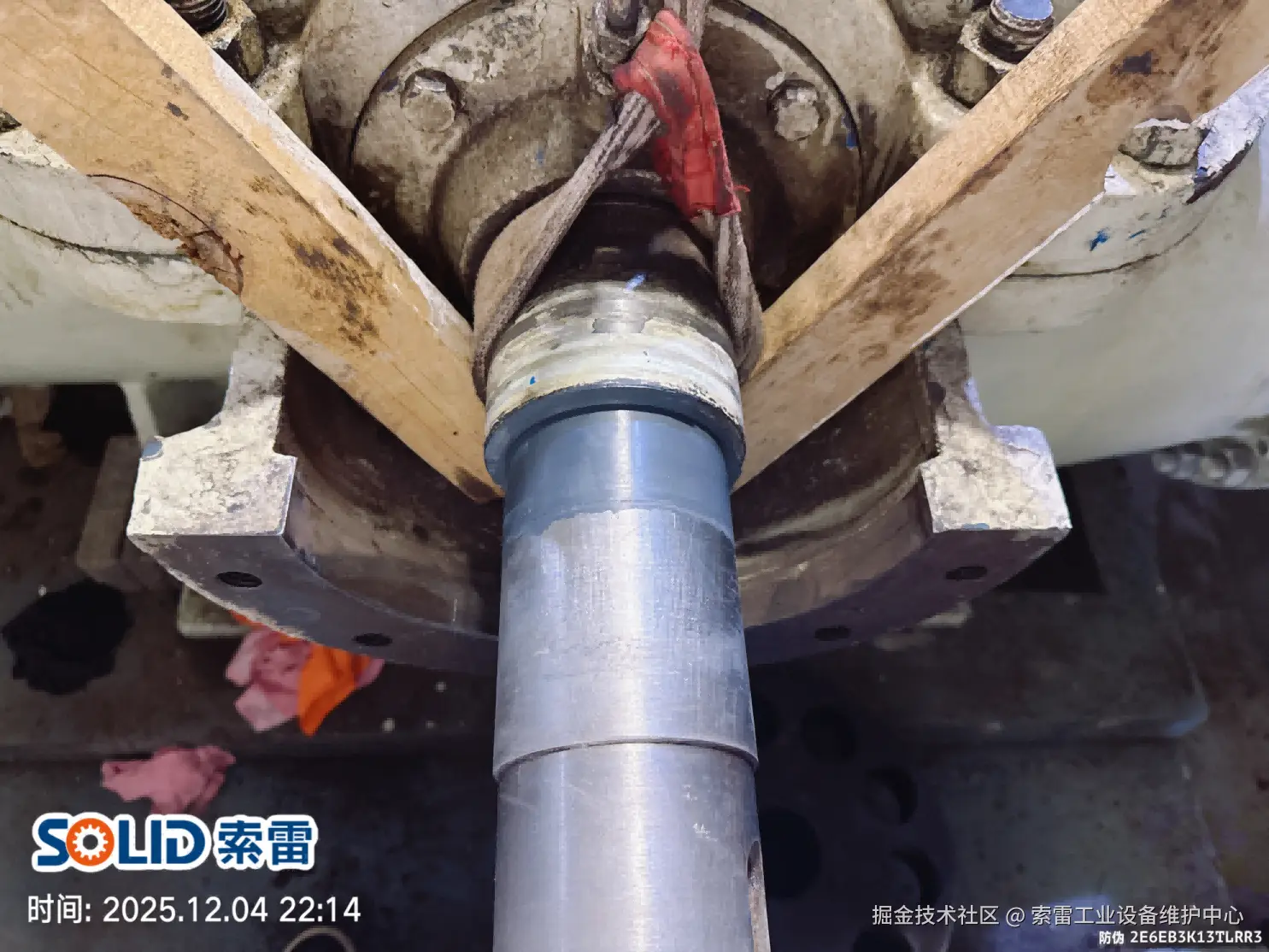

几小时后材料就完全固化了。拆开模具，修整掉多余的溢料，用卡尺一测，修复后的轴颈圆度、尺寸精度，完全符合轴承的配合要求。当天下午，我们就完成了轴承和端盖的回装，设备一次性开机成功！电机驱动端轴承温度稳定在 42℃，振动值远低于国家标准，运行平稳，没有任何异响。
到 2026 年 3 月，这台电机已经连续平稳运行了 6 个月，期间多次巡检，温度和振动值一直都在正常范围内。前不久我们计划停机检修，拆开端盖检查，修复后的轴颈表面完好无损，没有出现任何新的腐蚀痕迹，配合精度和刚修复时几乎没有差别。
其实这种因绝缘失效引发的轴电腐蚀磨损，在很多行业都很常见，索雷的工程师此前刚在内蒙古包头的中航凯红风电场，解决了一个更棘手的同类问题。

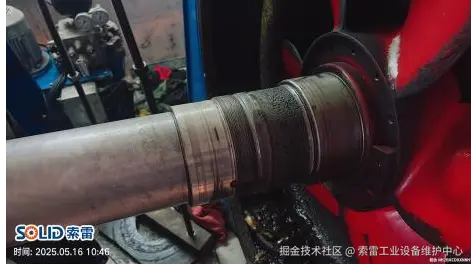

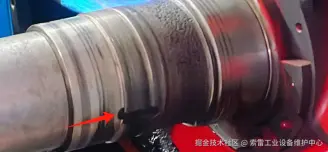

2025 年 5 月，包头达茂旗这个 70 多台风机的风场，运维团队仅 5 人，人手严重不足。他们的 24 号上海电气 2.0MW 风机，刚过 5 年质保期，就出了大问题：传动侧轴承位因为绝缘轴承的绝缘层脱落，轴电流没法泄放，硬生生把轴颈磨出了 4mm 深的磨损，磨损宽度足足有 65mm，比我们化工那台的磨损严重多了。
风场的人都急坏了，90 多米高的风机，要拆转子返厂修，光拆装运输就要半个多月，一天的发电量损失就好几千。而且机舱里只有 8-13℃的低温，常规的修复工艺根本没法作业。
索雷的两位工程师当天就赶了过去，第二天登上风机机舱排查，发现磨损比预想的更严重，连后轴肩的密封端盖都磨裂了。下塔后连夜赶制修复工装，精度控制在 0.02mm 以内，次日一早再次上塔作业。

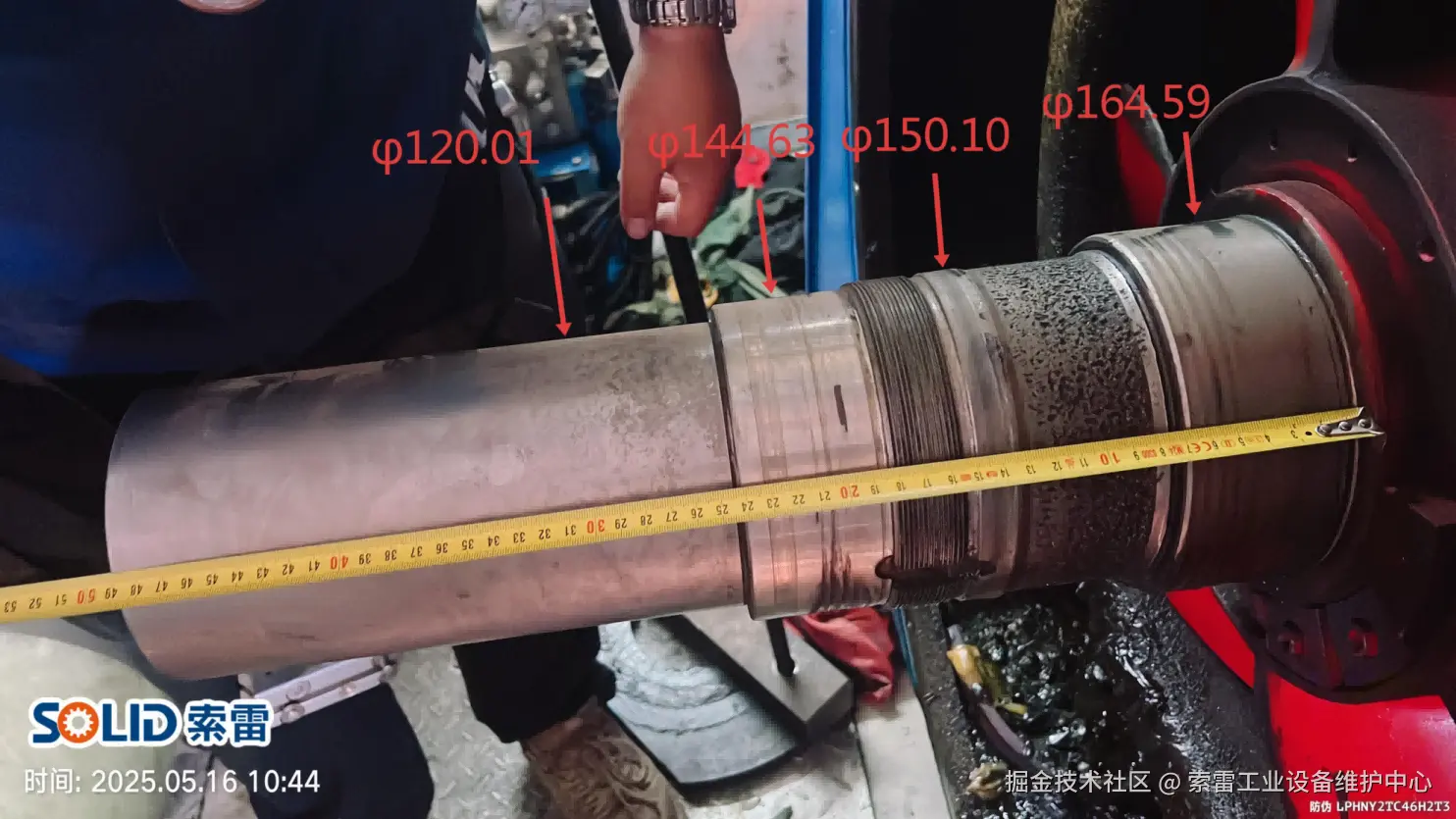

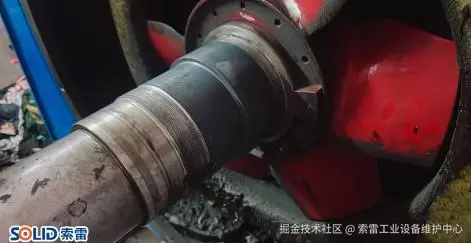

在低温环境下，他们用喷枪辅助加热，解决了普通材料低温固化难、易出气孔的问题，用 SD7100 系列索雷碳纳米聚合物材料，仅用一天就完成了磨损修复，拆开工装检测，修复后的轴径刚好达到 150.10mm 的标准尺寸，连后轴肩的磨损都顺手修复完毕。风场的人都松了口气，这么大的磨损、这么恶劣的工况，居然一天就解决了，要是换传统方法，不知道要停多久。
这两个案例，其实都是同一个问题：绝缘失效引发的轴电腐蚀磨损，只是发生在不同的行业、不同的工况，但索雷的技术，都能针对性的解决。
这次的经历，也让我们整个团队对工业设备维修有了新的认知：很多时候轴磨损修不好，不是技术不到位，而是没找到问题的根源，更没选对修复方法。索雷碳纳米聚合物材料技术，最难得的不是能把磨损的轴修好，而是能从根源上帮我们锁定问题诱因，给出标本兼治的完整方案。

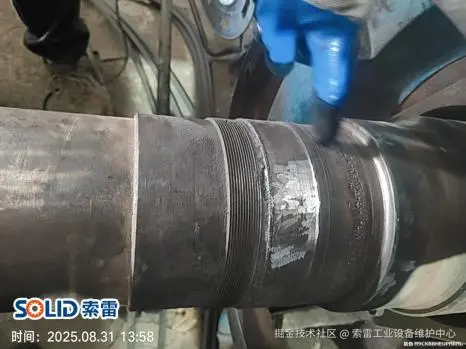

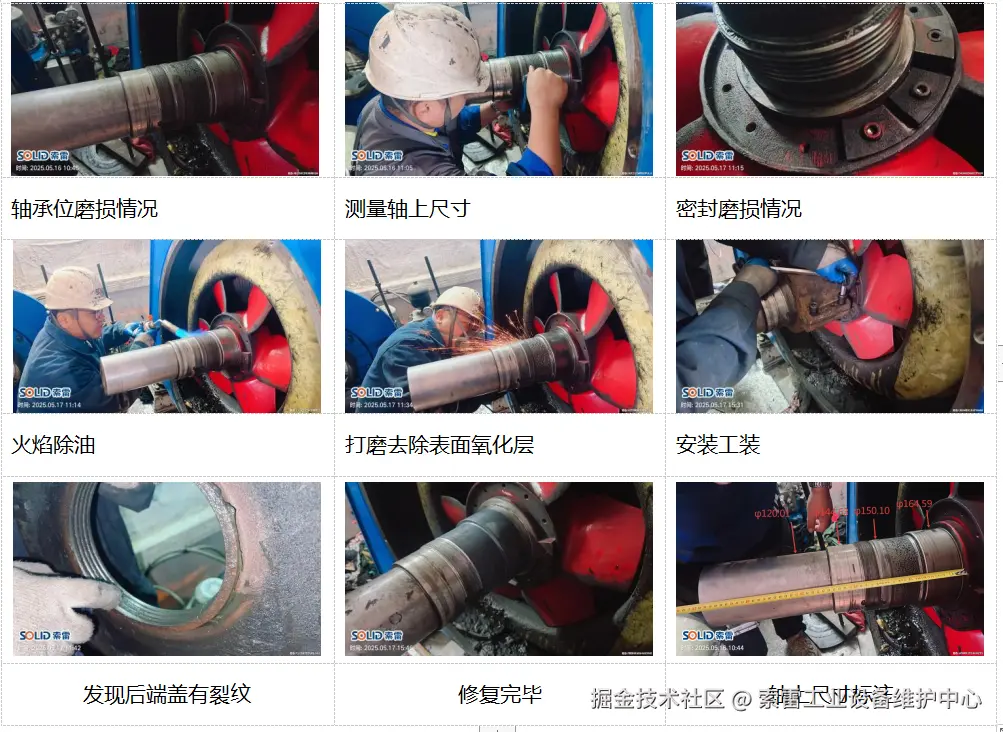

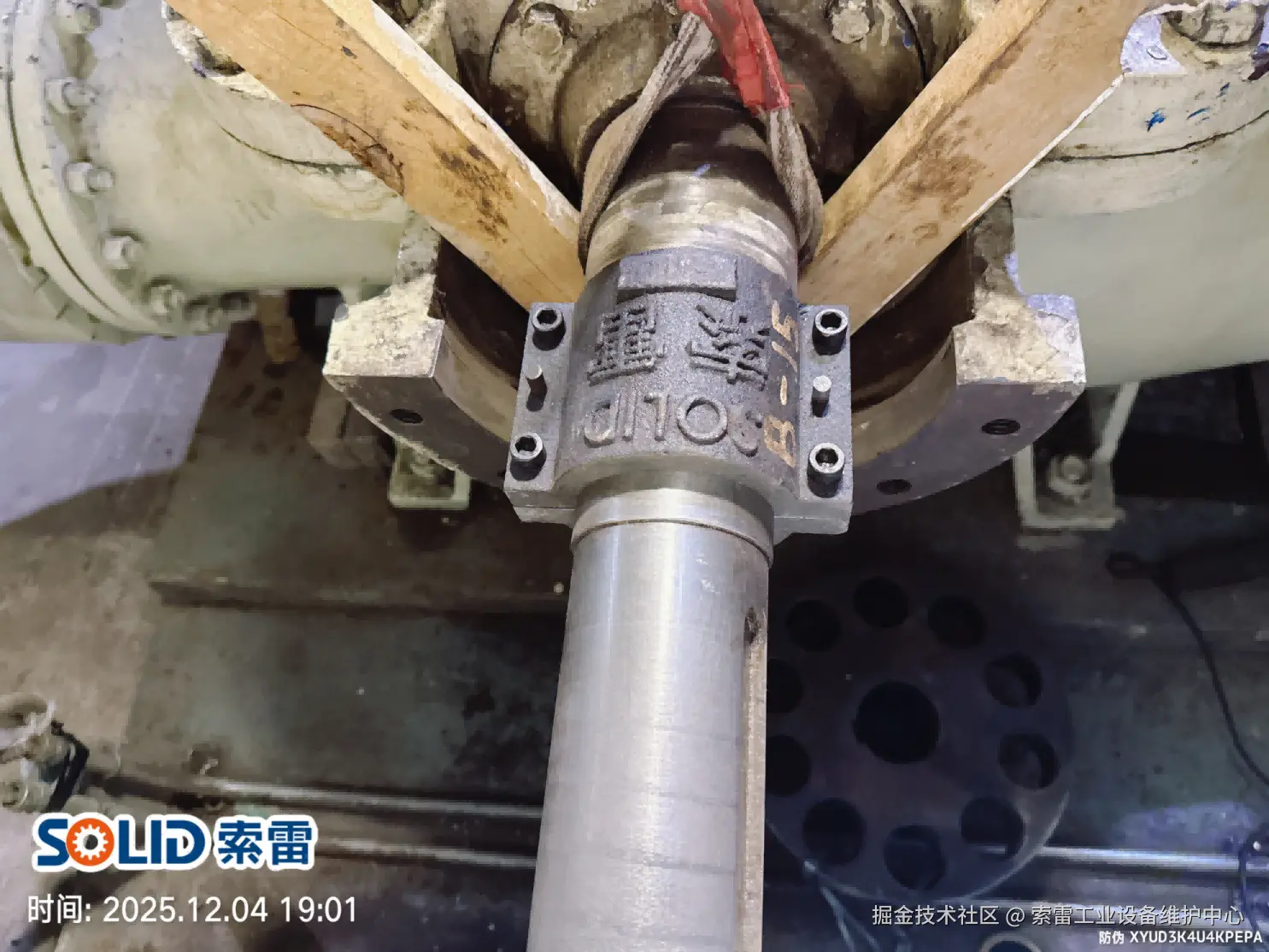

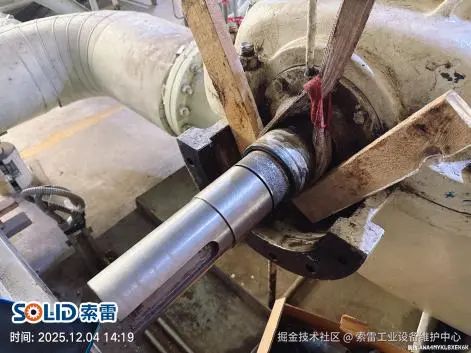

（电机轴腐蚀磨损现场修复全过程）
和补焊、刷镀这些传统工艺比起来，索雷轴修补剂的优势十分突出：全程常温作业，不会给转轴带来热应力变形的隐患；现场在线修复，不用大规模拆机、不用返厂，哪怕是 90 米高的风机机舱，低温环境，都能现场完成修复，大幅缩短了停机时间，大部分工况当天就能完成修复复产；材料本身的金属结合强度极高，还有优异的耐磨、抗腐蚀、抗疲劳性能，能很好地吸收设备运行中的冲击振动，从根本上规避轴承跑圈的问题。
现在我们厂里遇到轴磨损问题，第一时间就会联系索雷团队。这套轴修复技术，已在多行业广泛应用，帮大量企业解决了轴磨损的难题。对工业企业来说，能少停机、少花钱、彻底解决隐患，就是最实用的好技术。
