VxLAN 技术深度解析：原理、场景与实战案例

刘马想放假
0 阅读17分钟

摘要：VxLAN（Virtual Extensible LAN）作为现代数据中心网络虚拟化的核心技术，解决了传统 VLAN 扩展性不足的问题。本文将从 VxLAN 的基本原理、封装机制、控制平面、应用场景出发，结合企业级网络设备的真实部署案例，带你全面理解这项云网络基石技术。

常见问题解答：文末包含 5 个关键技术问题的详细解答（UDP 通信、网络拓扑、IP 互访要求、网关配置、VxLAN vs VLAN 对比）

一、为什么需要 VxLAN？

1.1 传统 VLAN 的局限性

在传统企业网络中，VLAN（Virtual LAN）是网络隔离的标准方案。但面对云数据中心和多租户场景，VLAN 暴露出三个致命问题：

问题说明影响
VLAN ID 不足12 位 VLAN ID 最多支持 4094 个 VLAN云服务商需要为每个租户分配独立网络，4094 远远不够
二层域受限VLAN 无法跨越三层网络边界虚拟机迁移受物理位置限制，无法实现跨数据中心漂移
MAC 表压力所有 VM 的 MAC 地址都需要在物理交换机上学习大规模 VM 场景下，交换机 MAC 表容易溢出

真实场景：假设你是一家云服务商，有 1000 个企业客户，每个客户平均需要 10 个隔离网络 → 需要 10,000 个 VLAN，但 VLAN 上限只有 4094。

1.2 VxLAN 的诞生

2011 年，VMware、Cisco、Arista 等公司联合提出了 VxLAN 标准（RFC 7348），核心目标：

  • ✅ 支持 1600 万+ 隔离网络（24 位 VNI）
  • ✅ 基于 UDP 封装，可跨越三层网络
  • ✅ MAC-in-UDP 封装，对物理网络透明

二、VxLAN 核心原理

2.1 封装机制：MAC in UDP

VxLAN 的本质是将原始二层帧封装在 UDP 数据包中，通过 IP 网络传输。

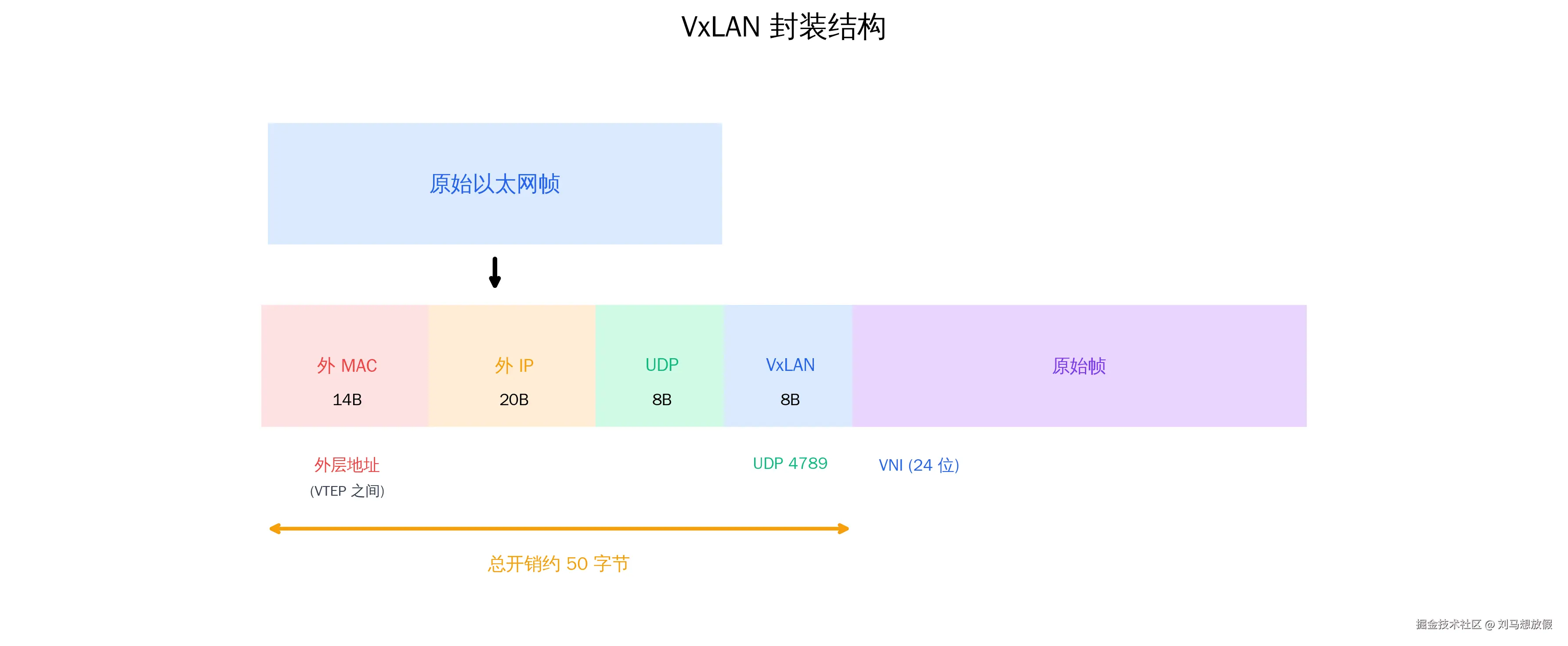

VxLAN 封装结构

封装开销：约 50 字节

  • 外层 MAC 头：14 字节
  • 外层 IP 头：20 字节
  • UDP 头：8 字节
  • VxLAN 头：8 字节

2.2 关键组件

VTEP（VxLAN Tunnel End Point）

VTEP 是 VxLAN 隧道的端点，负责封装和解封装。可以部署在：

部署位置示例特点
物理交换机企业级核心路由器、三层交换机硬件加速，性能好
虚拟交换机VMware vSwitch、OVS灵活，与 Hypervisor 集成
网关设备边缘网关、工业路由器边缘场景，连接云端

VNI（VxLAN Network Identifier）

24 位网络标识符，作用类似 VLAN ID，但容量大得多：

VNI 范围：0 - 16,777,215 (2^24 - 1)
保留 VNI：0 和 16,777,215
可用 VNI：1 - 16,777,214

Underlay vs Overlay

网络类型说明示例
Underlay物理 IP 网络，承载 VxLAN 流量数据中心 Spine-Leaf 网络
Overlay逻辑二层网络，VM 看到的网络租户的虚拟局域网

三、VxLAN 控制平面：如何学习 MAC 地址？

VxLAN 需要知道"哪个 VTEP 上有哪个 MAC 地址"，这就是控制平面的任务。

3.1 三种控制平面模式

控制平面模式对比

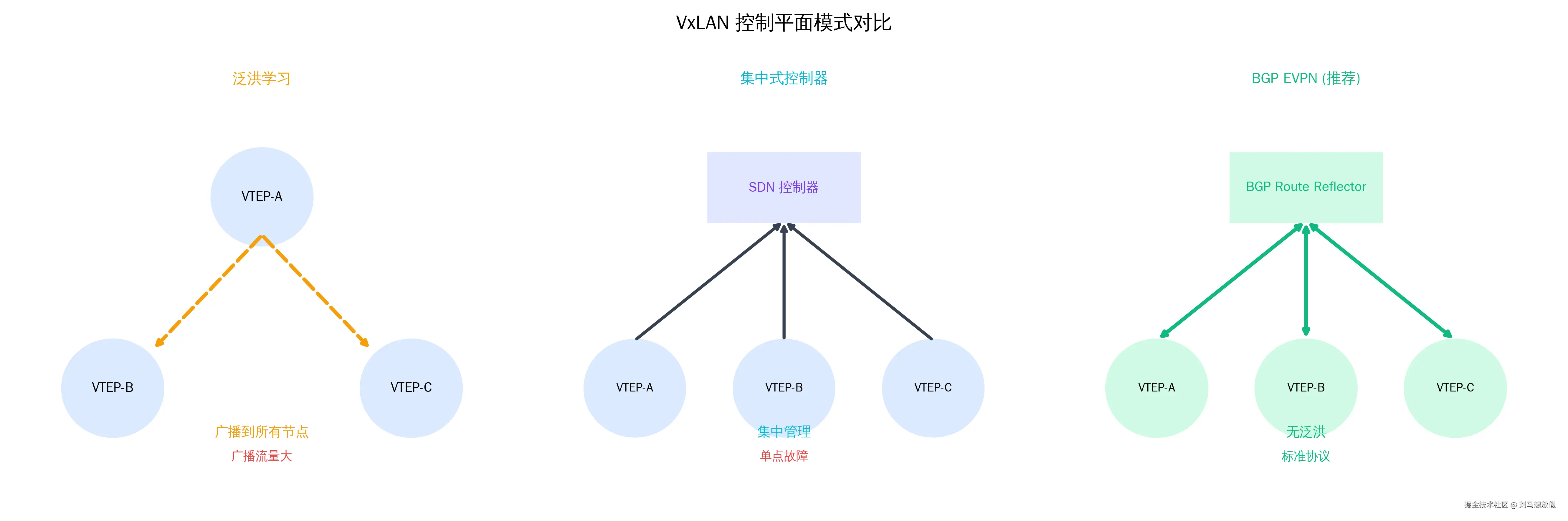

Figure: Three control plane modes - Flood & Learn (left), Centralized Controller (middle), BGP EVPN (right, recommended)

模式一：Flood & Learn（泛洪学习）

  • ✅ 配置简单，无需额外组件
  • ❌ 广播流量大，扩展性差
  • ❌ 不适合大规模部署

模式二：集中式控制器

  • ✅ 集中管理，策略统一
  • ❌ 控制器单点故障
  • ❌ 厂商锁定（如 VMware NSX）

模式三：EVPN + VxLAN（推荐⭐）

  • ✅ 无泛洪，效率高
  • ✅ 标准协议，多厂商互通
  • ✅ 支持跨子网路由
  • ⭐ 现代数据中心标准方案

EVPN 路由类型：

  • Type 2：MAC/IP 路由（通告 VM 的 MAC 地址）
  • Type 3：Inclusive Multicast（广播/组播）
  • Type 5：IP 前缀路由（跨子网通信）

四、VxLAN 应用场景

4.1 云数据中心多租户

Cloud Datacenter Multi-Tenant

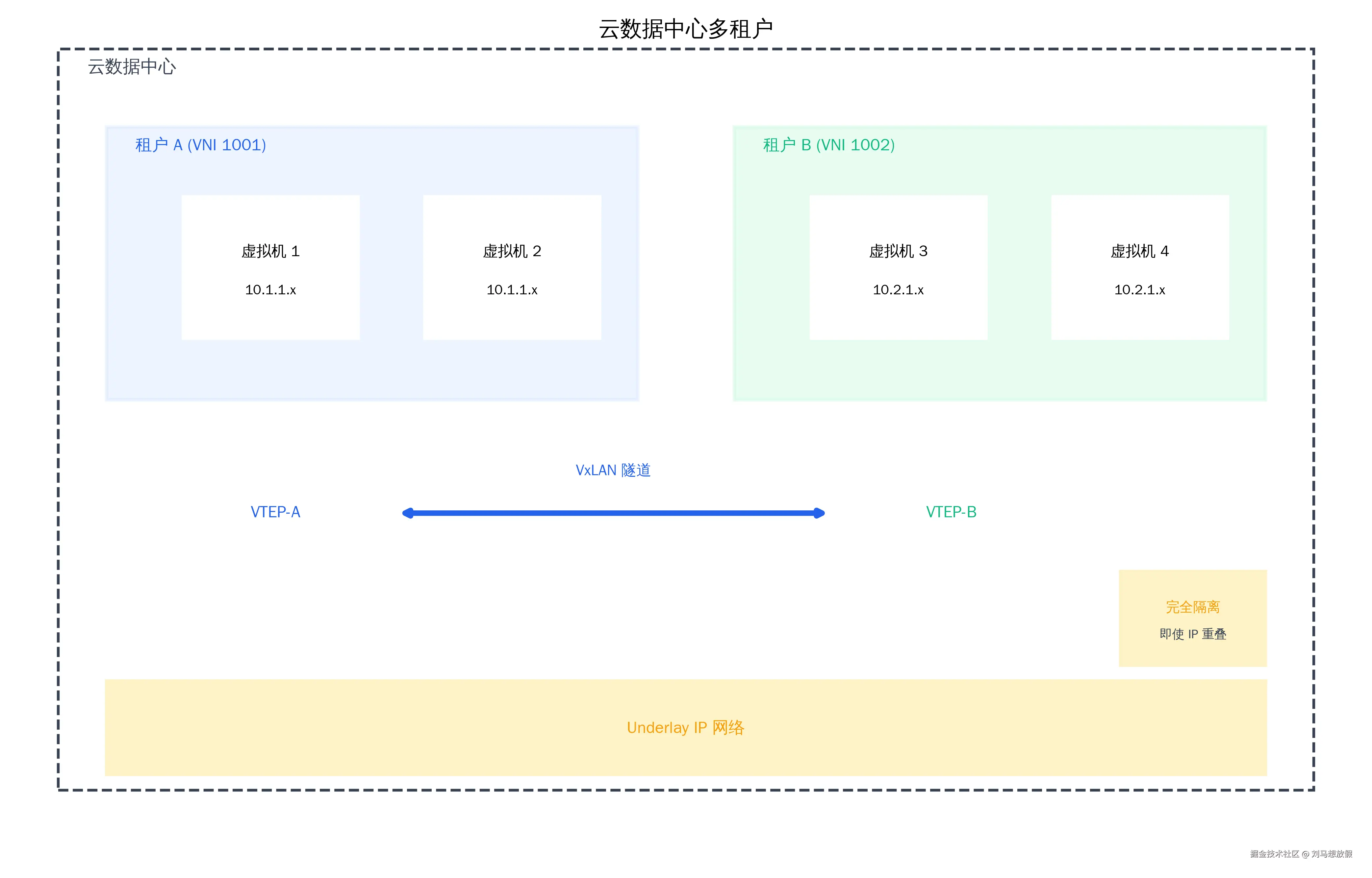

Figure: Multi-tenant cloud datacenter with complete isolation (Tenant A: VNI 1001, Tenant B: VNI 1002)

关键需求：

  • 租户之间完全隔离（即使 IP 地址重叠）
  • 支持租户内部多层网络架构
  • 虚拟机可跨物理服务器迁移

4.2 跨数据中心二层互联

Cross-Datacenter L2 Interconnect

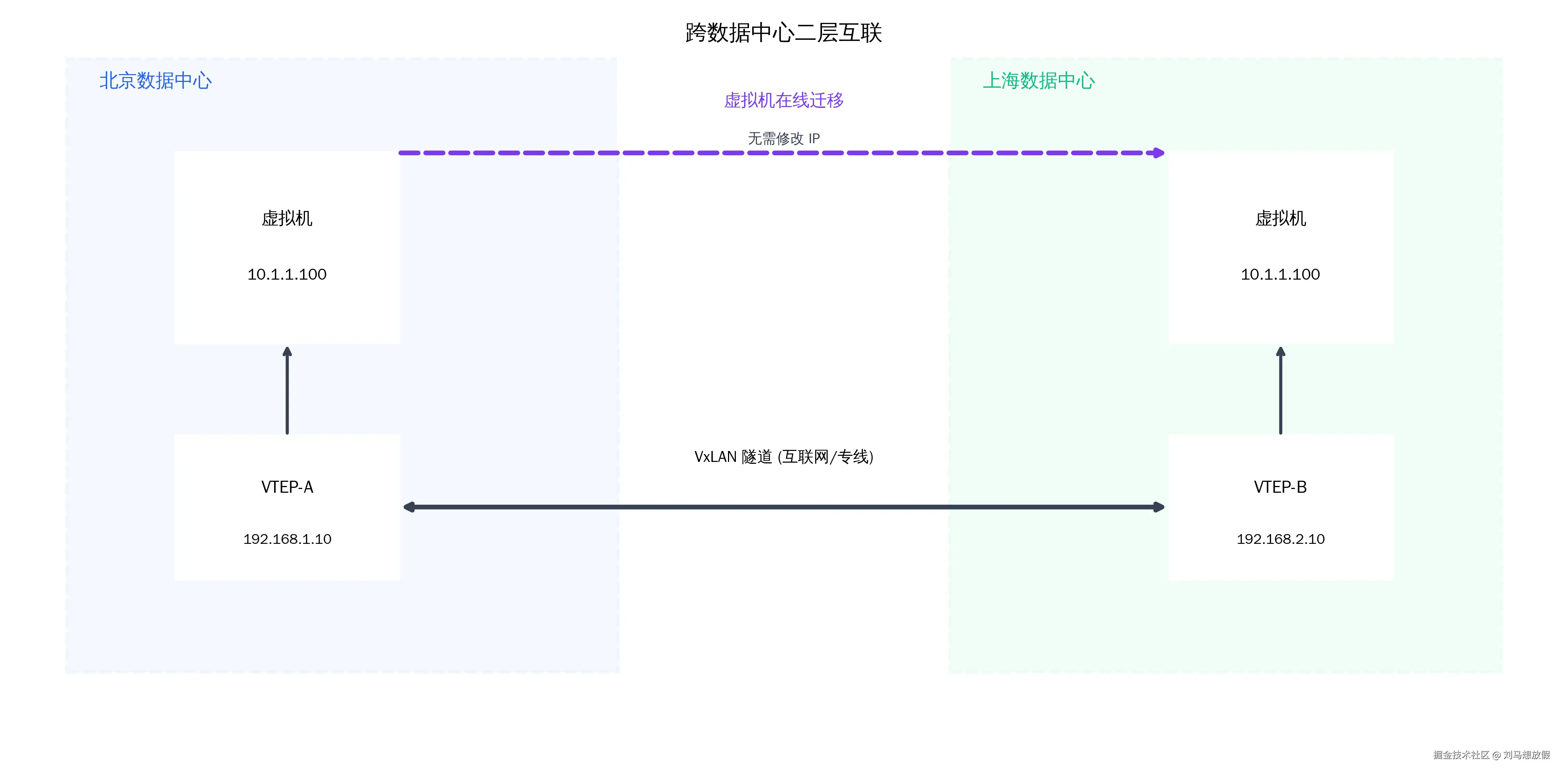

Figure: Cross-datacenter layer-2 extension enables VM live migration without IP change

关键需求：

  • 虚拟机可跨数据中心迁移（如灾备场景）
  • 应用无需修改 IP 地址
  • 低延迟、高可用

4.3 容器网络（Kubernetes CNI）

Kubernetes CNI with VxLAN

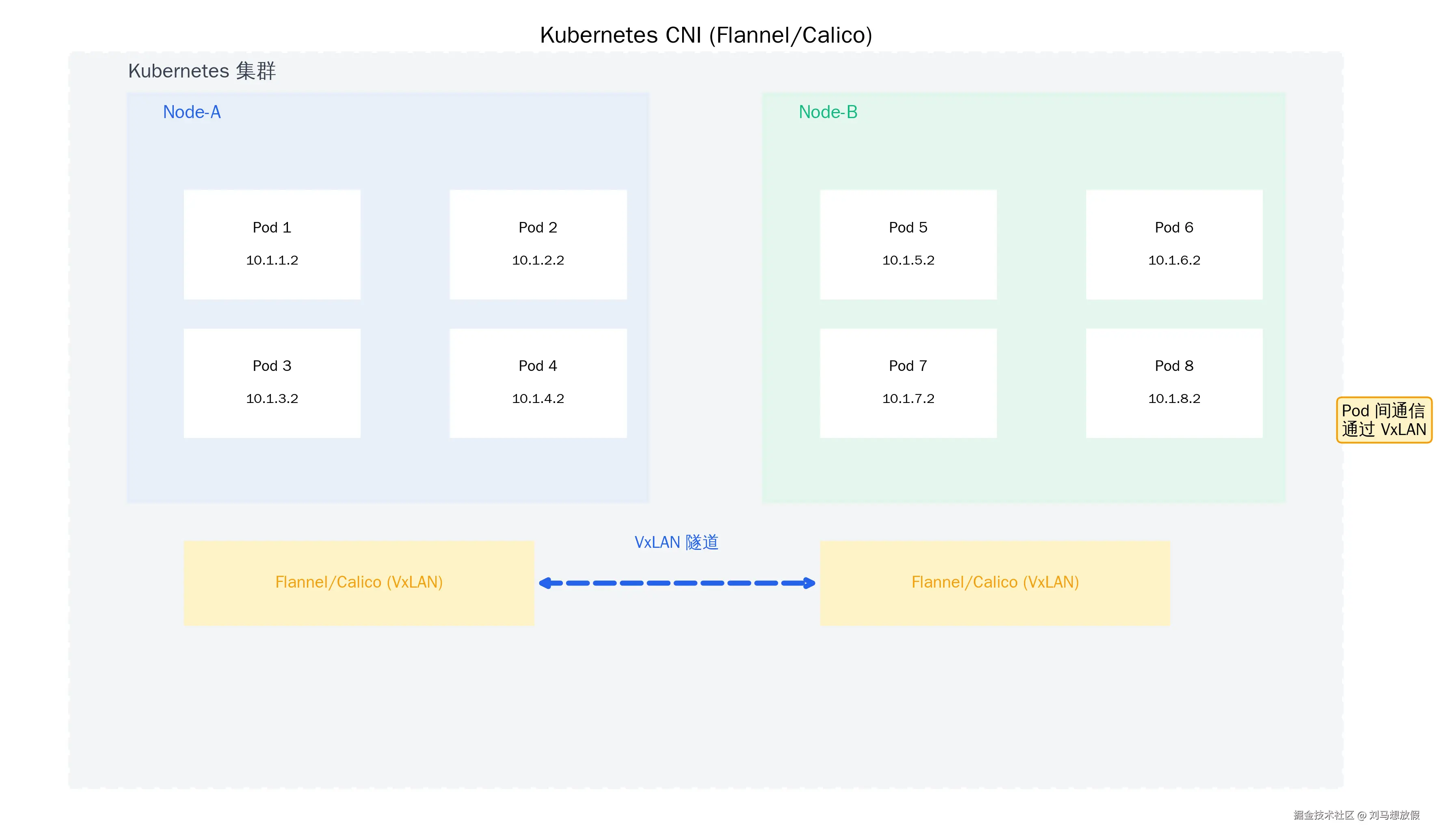

Figure: Pod-to-Pod communication across nodes via VxLAN tunnel (Flannel/Calico)

主流方案：

  • flannel：VxLAN 后端，简单易懂
  • Calico：支持 VxLAN 和 BGP 两种模式
  • Cilium：eBPF + VxLAN

五、真实案例：企业网络 VxLAN 部署

5.1 案例背景

客户：某智能制造企业（广州）

需求：

  1. 总部与 3 个工厂需要网络互联
  2. 每个工厂有独立的 MES、ERP、OA 系统
  3. 需要支持跨厂区的虚拟机迁移（灾备）
  4. 未来可能扩展到 10+ 工厂

网络现状：

  • 总部：企业级核心路由器 + 三层交换机
  • 工厂：边缘网关
  • 各站点通过 MPLS 专线互联

5.2 方案设计

拓扑架构

中心辐射型拓扑

VNI 规划

VNI Assignment Example

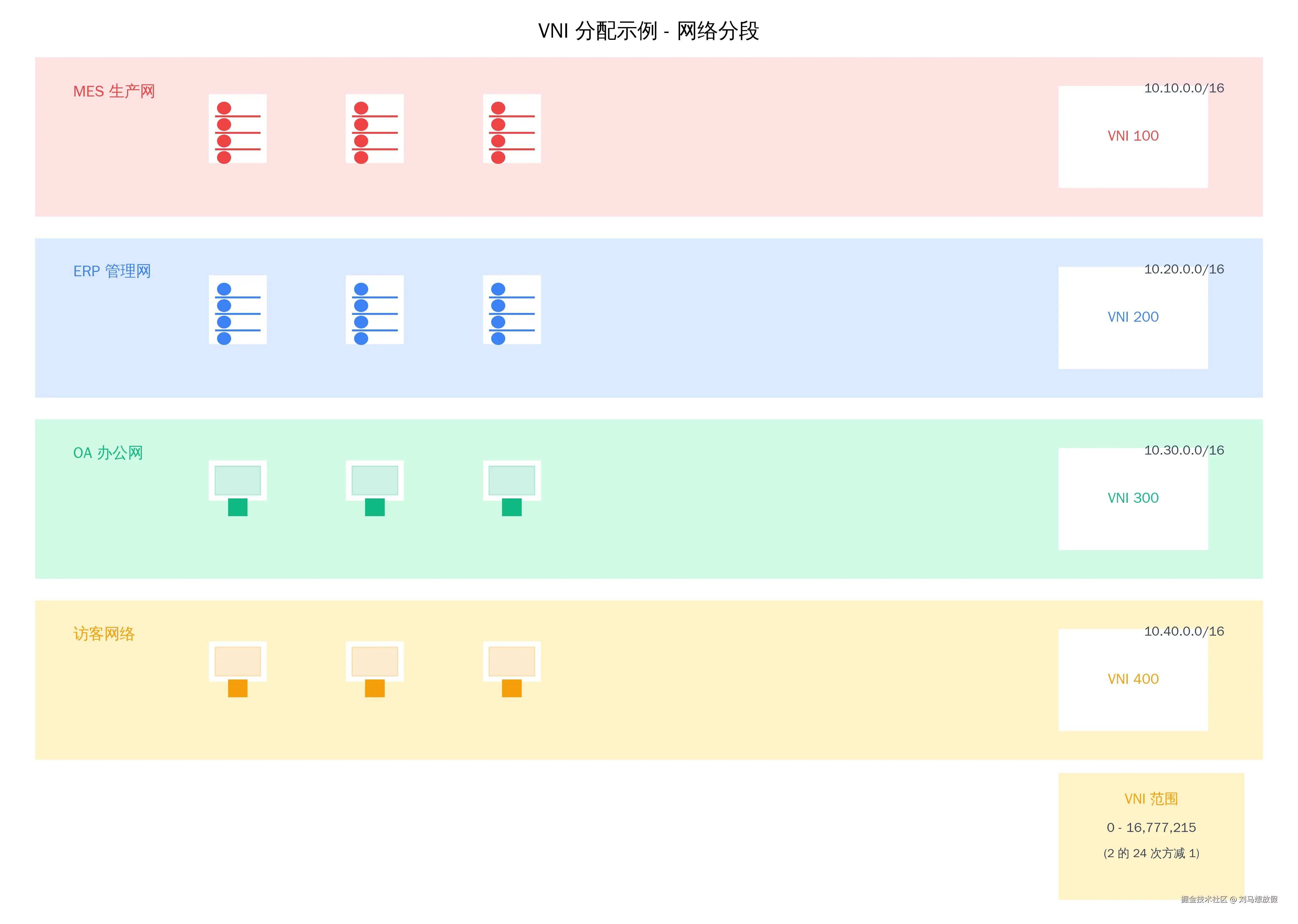

Figure: VNI assignment for different departments (VNI range: 0-16,777,215)

业务系统VNIIP 网段说明
MES 生产网10010.10.0.0/16生产控制，高优先级
ERP 管理网20010.20.0.0/16企业管理，中优先级
OA 办公网30010.30.0.0/16日常办公，标准优先级
访客网络40010.40.0.0/16隔离，仅互联网访问

5.3 配置示例（核心路由器）

# 启用 VxLAN 功能
vxlan enable

# 创建 VxLAN 隧道接口
interface vxlan1
  vxlan vni 100
  vxlan source-interface 192.168.1.1
  vxlan remote-vtep 10.1.1.1  # 工厂 A
  vxlan remote-vtep 10.1.2.1  # 工厂 B
  vxlan remote-vtep 10.1.3.1  # 工厂 C

# 配置 BGP EVPN
router bgp 65001
  neighbor 10.1.1.1 remote-as 65001
  neighbor 10.1.2.1 remote-as 65001
  neighbor 10.1.3.1 remote-as 65001

  address-family l2vpn evpn
    neighbor 10.1.1.1 activate
    neighbor 10.1.2.1 activate
    neighbor 10.1.3.1 activate

# 将物理接口绑定到 VxLAN
interface gigabitethernet0/1
  vxlan binding vxlan1
  switchport access vlan 100

5.4 配置示例（边缘网关）

# 工厂 A - 边缘网关配置
vxlan enable

interface vxlan1
  vxlan vni 100
  vxlan source-interface 10.1.1.1
  vxlan remote-vtep 192.168.1.1  # 总部

interface vxlan2
  vxlan vni 200
  vxlan source-interface 10.1.1.1
  vxlan remote-vtep 192.168.1.1  # 总部

router bgp 65001
  neighbor 192.168.1.1 remote-as 65001

  address-family l2vpn evpn
    neighbor 192.168.1.1 activate

5.5 部署效果

指标部署前部署后
网络隔离数4 个 VLAN4 个 VNI（可扩展至 1600 万+）
跨厂区通信需要路由，配置复杂二层直通，透明传输
虚拟机迁移不支持支持跨厂区实时迁移
扩展性受 VLAN 数量限制可无缝添加新工厂
故障恢复手动切换BGP 自动收敛，秒级恢复

5.6 遇到的问题与解决

问题 1：MTU 设置不当导致丢包

MTU Issue and Solution

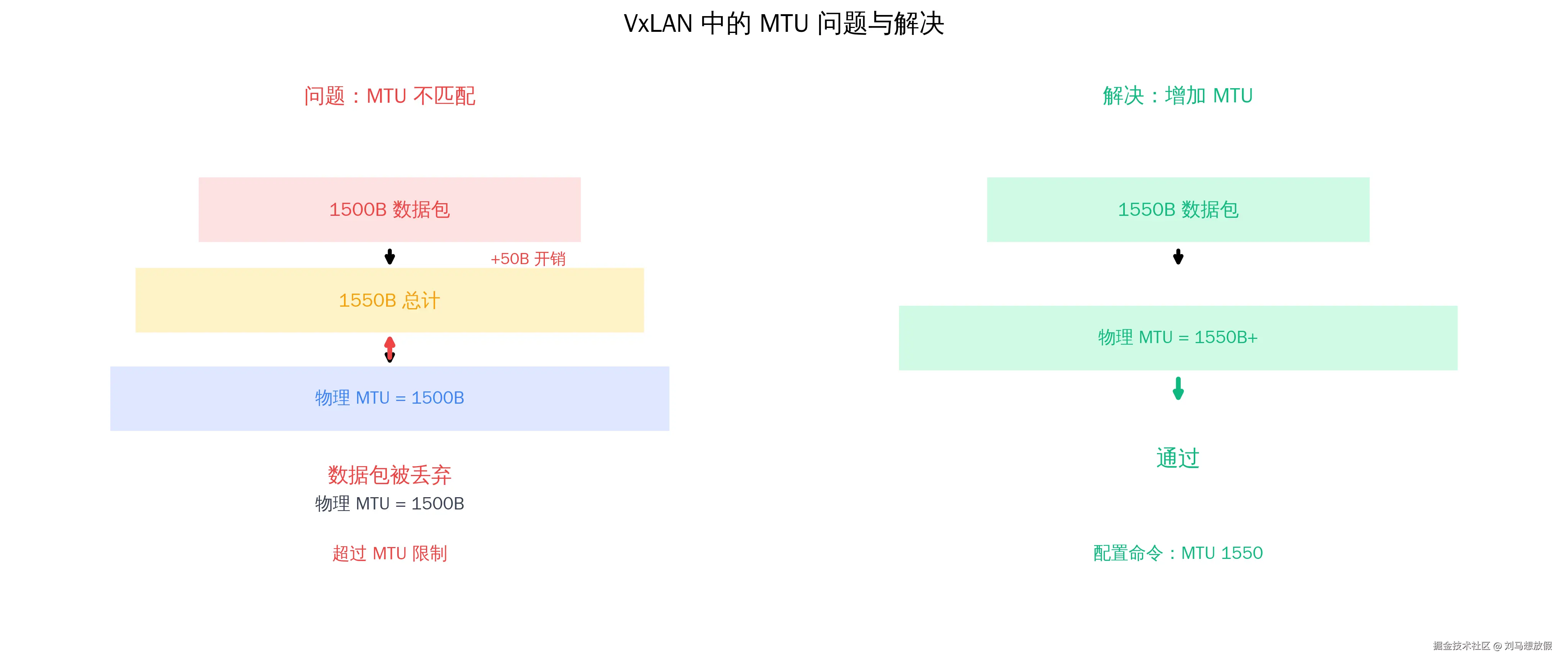

Figure: MTU mismatch causes packet drop (left), solution is to increase physical MTU to 1550+ (right)

现象：VxLAN 隧道建立后，大包传输丢包严重

原因：VxLAN 封装增加 50 字节开销，但物理网络 MTU 仍为 1500

解决：

# 方案一：增加物理网络 MTU（推荐）
interface gigabitethernet0/1
  mtu 1550

# 方案二：减少 VM 侧 MTU
# 在虚拟机内设置
ifconfig eth0 mtu 1450

问题 2：BGP EVPN 邻居无法建立

现象：VTEP 之间 BGP 邻居状态一直是 Idle

原因：防火墙阻止了 BGP 端口（TCP 179）

解决：

# 在设备上开放 BGP 端口
firewall rule add permit tcp any any eq 179

问题 3：广播流量过大

现象：网络监控发现大量广播包

原因：使用了 Flood & Learn 模式，未配置 EVPN

解决：升级为 BGP EVPN 控制平面（见上方配置）

六、VxLAN 性能优化建议

6.1 硬件卸载

如果物理交换机支持 VxLAN 硬件卸载，可以：

  • ✅ 降低 CPU 负载
  • ✅ 提升转发性能
  • ✅ 减少延迟

6.2 ECMP 负载均衡

在 Spine-Leaf 架构中，使用 ECMP（Equal-Cost Multi-Path）分散 VxLAN 流量：

# 配置 ECMP
ip load-share mode vxlan-flow

6.3 控制平面优化

  • 使用 BGP Route Reflector 减少 BGP 会话数
  • 配置 BGP 聚合定时器 减少路由更新频率
  • 启用 BFD 实现快速故障检测

七、VxLAN 与其他 Overlay 技术对比

技术封装协议扩展性跨三层成熟度适用场景
VxLANUDP (4789)1600 万+✅⭐⭐⭐⭐⭐云数据中心
GREGRE (47)有限✅⭐⭐⭐⭐站点互联
NVGREGRE1600 万+✅⭐⭐已淘汰
GeneveUDP (6081)1600 万+✅⭐⭐⭐新兴标准
STTTCP1600 万+✅⭐⭐VMware 专用

结论：VxLAN 是目前最成熟、应用最广泛的 Overlay 技术。

八、常见问题解答（FAQ）

Q1：VxLAN 是基于 UDP 通信的吗？

答案：是的，VxLAN 完全基于 UDP 通信。

📦 VxLAN 的 UDP 封装细节

标准端口

  • UDP 目的端口：4789（IANA 分配的标准端口）
  • UDP 源端口：动态分配（通常由 VTEP 随机选择）

完整封装层次

层次协议说明
L2外层以太网头物理网络 MAC 地址转发
L3外层 IP 头VTEP 之间的 IP 路由 (VTEP IP)
L4UDP 头目的端口 4789，源端口随机
L4.5VxLAN 头8 字节，包含 24 位 VNI
L2原始以太网帧VM 发送的完整二层帧

为什么选择 UDP？

原因说明
无连接UDP 不需要建立连接，封装开销小
负载均衡友好可以用 UDP 五元组做 ECMP 哈希
穿透性好UDP 容易穿越 NAT 和防火墙
简单高效没有 TCP 的重传、拥塞控制，由上层处理

抓包示例

如果你在物理网络上抓包，会看到这样的结构：

Ethernet II (外层 MAC)
  ├─ IP (外层 IP，源/目的是 VTEP 地址)
     ├─ UDP (目的端口 4789)
        ├─ VxLAN (8 字节头，含 VNI)
           └─ Ethernet II (原始 VM 数据包)
              ├─ IP
                 ├─ TCP/UDP
                    └─ 应用数据

一个关键细节：UDP 源端口

VxLAN 的 UDP 源端口不是固定的，VTEP 会：

  1. 根据内层数据包的哈希值选择源端口
  2. 这样做是为了让 ECMP 负载均衡更有效
VTEP-A → VTEP-B 的不同流量：
  流量 1: UDP 源端口 50001 → 目的 4789
  流量 2: UDP 源端口 50002 → 目的 4789
  流量 3: UDP 源端口 50003 → 目的 4789

这样物理网络的 Spine 交换机可以用五元组哈希把不同流量分散到多条路径上。

⚠️ 常见问题

Q1-1：UDP 不可靠，VxLAN 数据会丢吗？

答：会丢，但这不是问题。

  • VxLAN 承载的是二层以太网帧，以太网本身就是"尽力而为"
  • 上层协议（TCP）会处理重传
  • 如果 VM 跑的是 UDP 应用（如视频），那丢包是应用层该处理的

Q1-2：防火墙需要放行什么？

答：

  • 放行 VxLAN UDP 4789 端口：permit udp any any eq 4789
  • 如果用了 BGP EVPN，还要放行 BGP：permit tcp any any eq 179

Q1-3：可以用其他 UDP 端口吗？

答：可以，但不推荐。

  • 标准是 4789，所有厂商都支持
  • 如果用非标准端口，需要两端 VTEP 手动配置
  • 某些硬件卸载可能只支持 4789

总结：VxLAN = MAC in UDP in IP in Ethernet，UDP 4789 是它的核心标识。

Q2：VxLAN 组网相当于一个中心多个分支吗？

答案：VxLAN 技术本身不强制拓扑，但实际部署中"一个中心 + 多个分支"确实是最常见的模式。

🏢 典型拓扑：中心辐射型（Hub-Spoke）

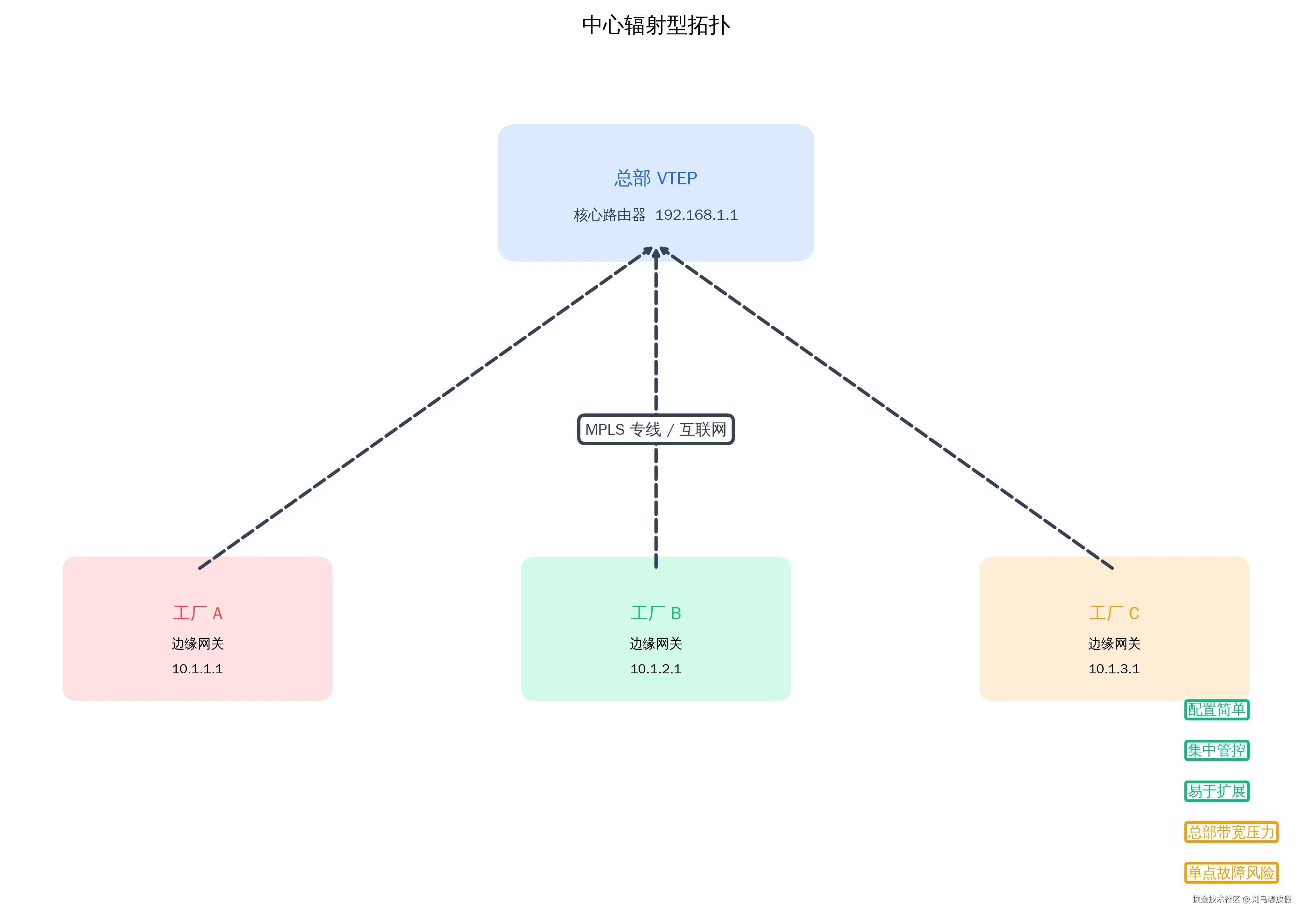

中心辐射型拓扑

这种模式的特点

特点说明
中心节点总部 VTEP 作为 BGP Route Reflector，集中管理路由
分支节点工厂 VTEP 只和总部建立隧道，分支之间不直接通信
流量走向工厂 A → 工厂 B 的流量会经过总部转发
优点配置简单、集中管控、安全策略统一
缺点总部带宽压力大，单点故障风险

🔄 另一种模式：全互联（Full Mesh）

全互联拓扑

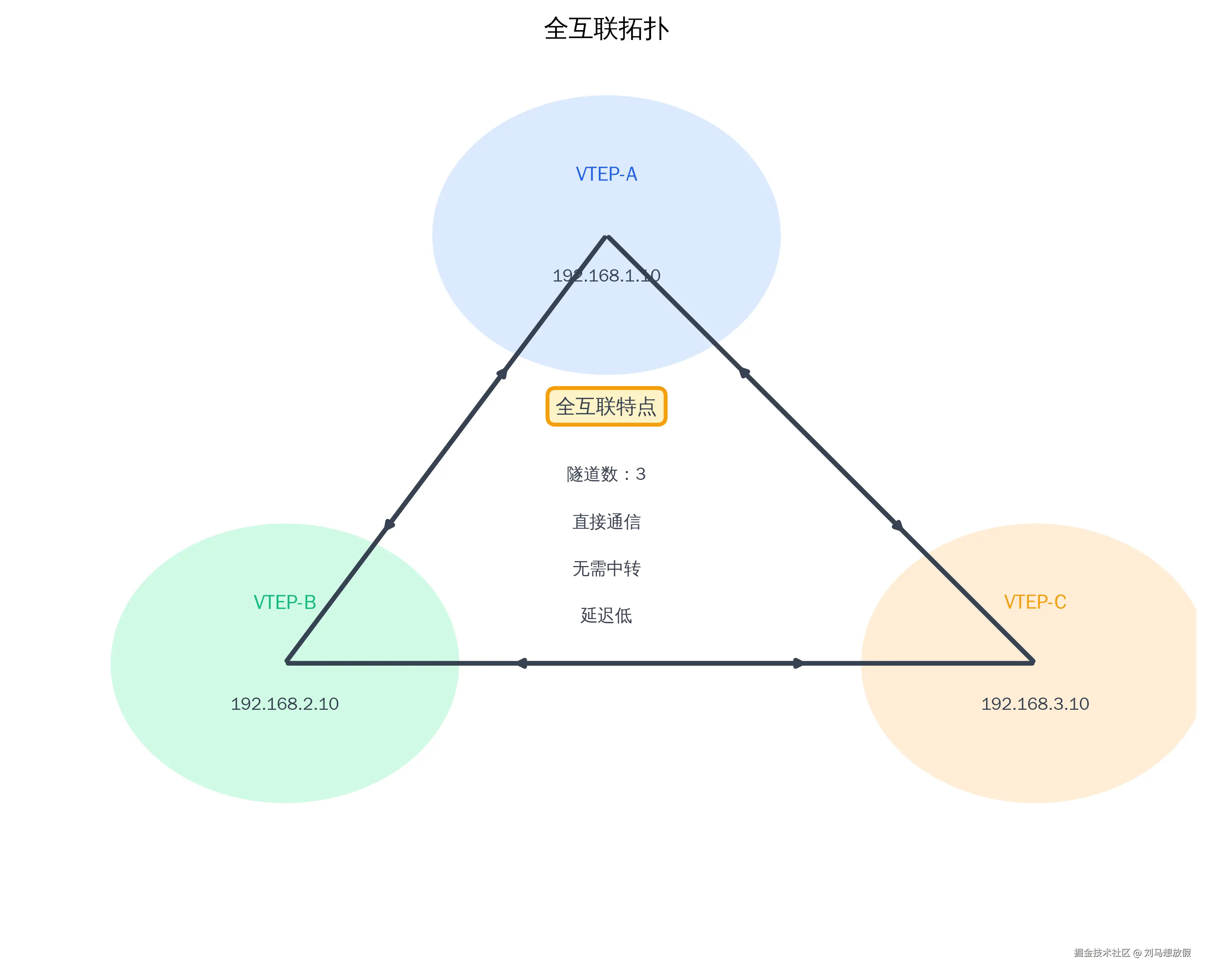

Figure: Full-mesh topology where all VTEPs connect directly. N×(N-1)/2 tunnels required.

所有 VTEP 之间直接建立隧道，流量不经过中转。

这种模式的特点

特点说明
直接通信VTEP-A → VTEP-B 直接发送，不经过 VTEP-C
优点延迟低，无单点故障
缺点隧道数量多（N×(N-1)/2），配置复杂

📊 两种模式对比

场景中心辐射型全互联型
站点数量适合 10+ 站点适合 <10 站点
隧道数量N-1 条N×(N-1)/2 条
带宽压力集中在中心分散
延迟分支间通信需中转直接通信
配置复杂度低高
典型场景总部 + 分支机构数据中心内部

💡 选型建议

推荐中心辐射型的场景：

  1. 总部有高性能核心设备，适合做中心
  2. 分支是边缘设备，配置越简单越好
  3. 需要集中管控（安全策略、路由）
  4. 未来需要扩展（加新分支只需和总部建隧道）

推荐全互联型的场景：

  1. 站点数量少（<10 个）
  2. 对延迟敏感
  3. 各站点设备性能相当
  4. 有足够的配置和维护能力

🎯 关键结论

  • VxLAN 技术本身 - 不限制拓扑，任何 VTEP 之间都能建隧道
  • 实际部署 - "一个中心 + 多个分支"最常见（尤其是企业场景）
  • 选型原则 - 根据站点数量、设备性能、运维能力选择合适的拓扑

Q3：VxLAN 组网要求 VTEP 两端 IP 都能互访吗？

答案：是的，VTEP 之间的 IP 地址必须能互访，但 VM 的 IP 不需要。

✅ 什么是必须互通的？

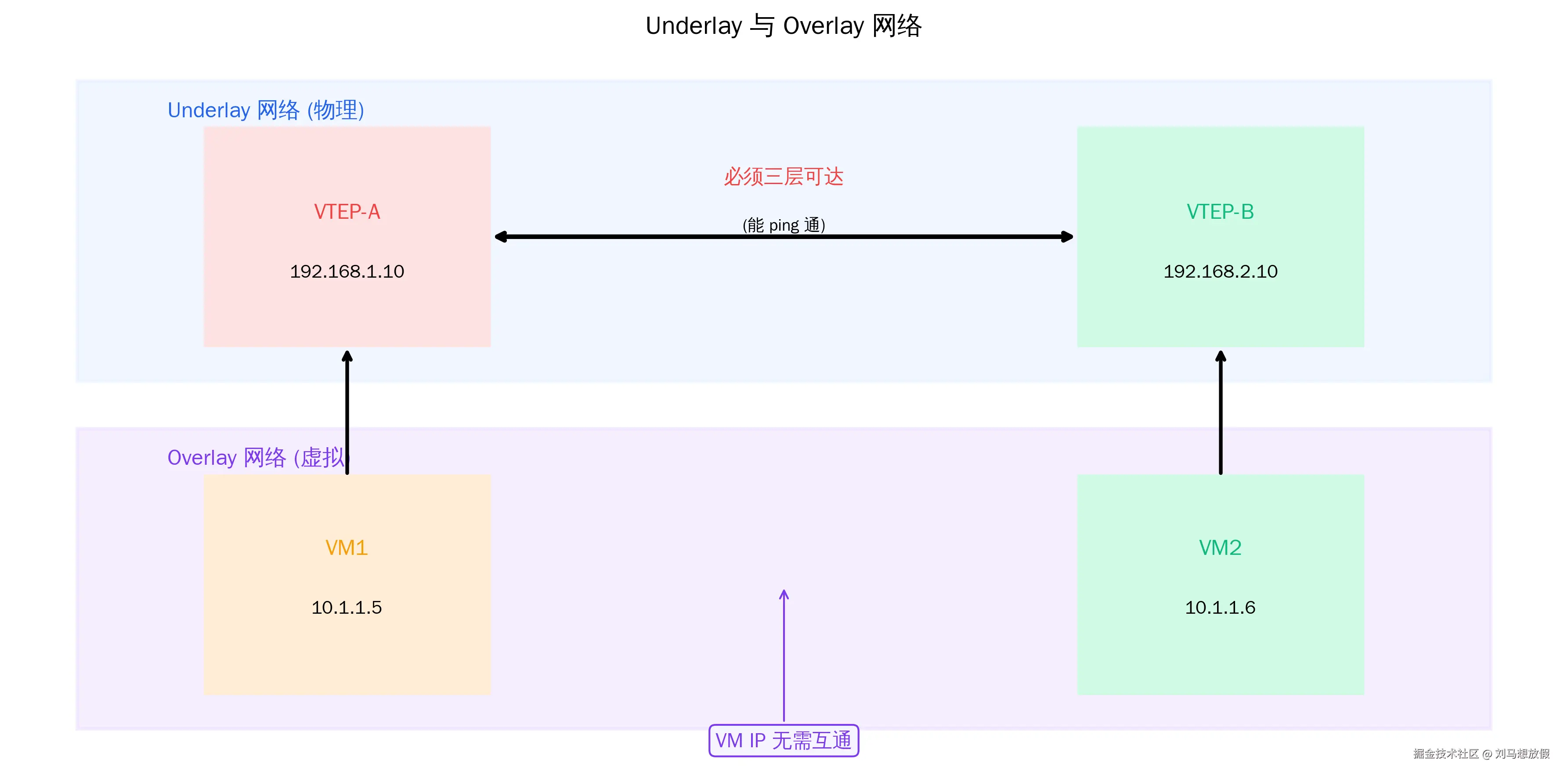

Underlay 与 Overlay 网络

网络要求总结

网络类型谁需要互通要求
UnderlayVTEP 的物理 IP✅ 必须三层可达 (能 ping 通)
OverlayVM 的 IP❌ 不需要，VM 以为自己在同一二层

🔍 为什么 VTEP IP 必须互通？

因为 VxLAN 封装后的数据包长这样：

[外层 MAC | 外层 IP (VTEP-A → VTEP-B) | UDP 4789 | VxLAN 头 | 原始帧]
              ↑_________↑
                    这段必须能路由到达！

如果 VTEP-A 的 IP 192.168.1.10 无法路由到 VTEP-B 的 IP 192.168.2.10：

  • ❌ 外层 IP 包无法送达
  • ❌ VxLAN 隧道建立失败
  • ❌ VM 之间无法通信

📋 典型配置中的网络要求

总部核心路由器 (VTEP)

# 物理接口 IP (Underlay)
interface gigabitethernet0/1
  ip address 192.168.1.1 255.255.255.0  # ← 这个 IP 必须能被工厂访问

工厂边缘网关 (VTEP)

# 物理接口 IP (Underlay)
interface wan1
  ip address 10.1.1.1 255.255.255.0  # ← 这个 IP 必须能被总部访问

路由要求

总部核心路由器的路由表：

10.1.1.0/24  →  走 MPLS 专线 →  工厂 A
10.1.2.0/24  →  走 MPLS 专线 →  工厂 B
10.1.3.0/24  →  走 MPLS 专线 →  工厂 C

工厂 A 边缘网关的路由表：

192.168.1.0/24  →  走 MPLS 专线 →  总部
10.1.2.0/24     →  走 MPLS 专线 →  工厂 B (可选)
10.1.3.0/24     →  走 MPLS 专线 →  工厂 C (可选)

验证命令

在总部核心路由器上测试：

ping 10.1.1.1  # 工厂 A VTEP - 必须通
ping 10.1.2.1  # 工厂 B VTEP - 必须通
ping 10.1.3.1  # 工厂 C VTEP - 必须通

在工厂 A 边缘网关上测试：

ping 192.168.1.1  # 总部 VTEP - 必须通

⚠️ 常见坑点

坑 1：防火墙阻止 VTEP 通信

# ❌ 错误：防火墙只放了 VM 网段，没放 VTEP IP
firewall rule add permit ip 10.1.1.0/24 10.1.2.0/24

# ✅ 正确：VTEP 的物理 IP 也要放行
firewall rule add permit ip 192.168.1.0/24 10.1.0.0/16
firewall rule add permit udp any any eq 4789  # VxLAN 端口
firewall rule add permit tcp any any eq 179   # BGP 端口

坑 2：NAT 导致 VTEP IP 不可达

工厂 A (私有 IP)      互联网         总部 (公有 IP)
10.1.1.1  ─────→  NAT 转换  ─────→  203.0.113.1

# ❌ 问题：总部不知道 10.1.1.1 是谁
# ✅ 解决：配置静态 NAT 或使用公有 IP

坑 3：路由不对称

去程：总部 → 工厂 A  ✓ 通
回程：工厂 A → 总部  ✗ 不通 (路由缺失)

# 检查：双向 ping 测试

🎯 最小化要求总结

要求说明必须？
VTEP 之间 IP 三层可达能互相 ping 通✅ 必须
UDP 4789 端口开放VxLAN 封装端口✅ 必须
BGP 179 端口开放如果用 EVPN✅ 必须
VM 之间 IP 可达❌ 不需要，VxLAN 就是解决这个的不需要
物理网络二层连通❌ 不需要，VxLAN 跨越三层不需要

💡 一句话总结

VTEP 的物理 IP 必须三层互通，VM 的 IP 完全不用管 —— VxLAN 的价值就是让 VM 以为自己在同一二层，哪怕物理上隔着十万八千里。

Q4：VxLAN 组网后，下联设备只要设置同网段就能通？不需要配网关？

答案：同一 VNI 内 + 同网段 = 不需要网关，直接二层通信，就像接在同一台交换机上一样。

✅ 不需要网关的情况

场景：同一 VNI + 同网段

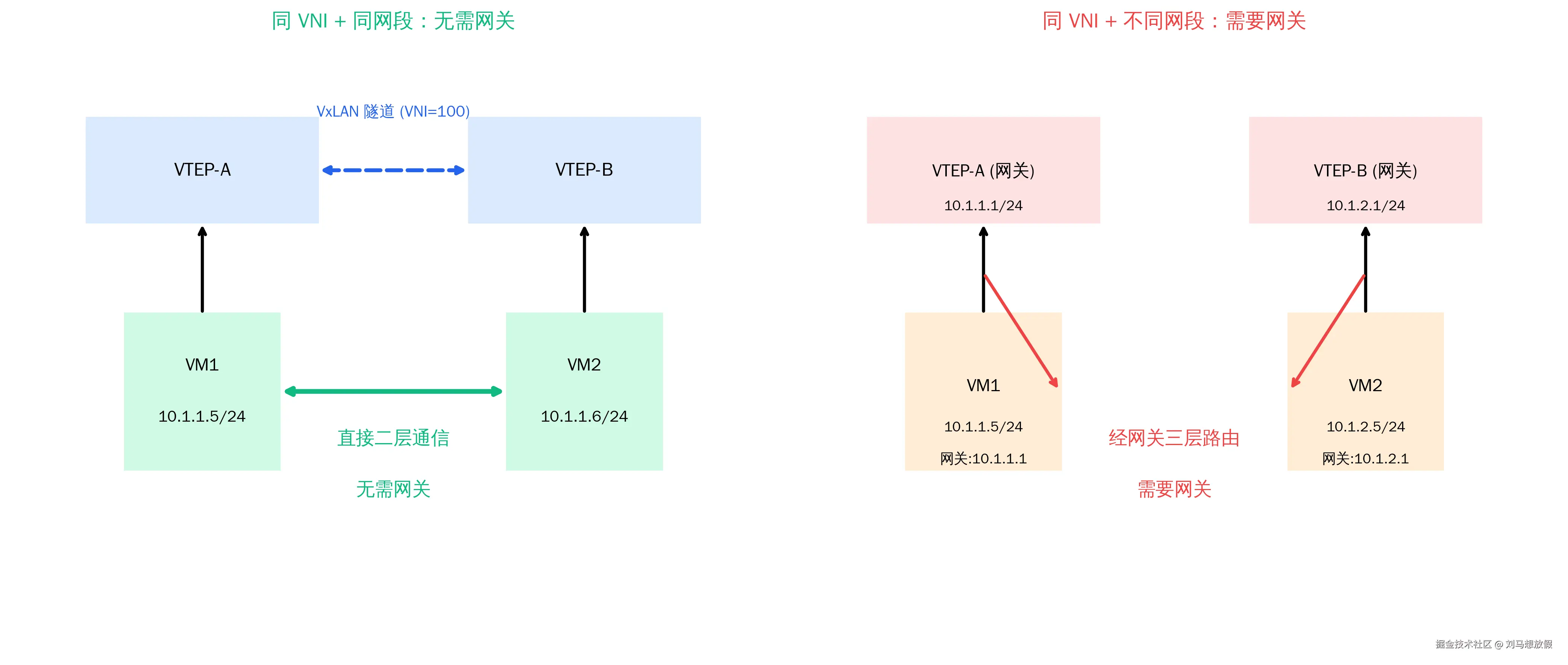

网关配置对比

VM1 想 ping VM2：

目标 IP: 10.1.1.6/24
VM1 判断：和我在同一网段 → 直接 ARP 广播 → 二层转发 → 不需要网关 ✅

这相当于一台虚拟交换机！

特性传统交换机VxLAN Overlay
广播域VLANVNI
MAC 学习本地学习VTEP 之间学习
同网段通信二层转发二层转发（封装在 VxLAN 里）
需要网关❌ 不需要❌ 不需要

⚠️ 但需要网关的情况

情况 1：同一 VNI + 不同网段

VNI = 100

VM1: 10.1.1.5/24      VM2: 10.1.2.5/24
       │                    │
       └────────────────────┘
              同一 VNI，但不同网段

VM1 想 ping VM2:
  目标 IP: 10.1.2.5/24
  VM1 判断：不在同一网段 → 发给默认网关 → 需要三层路由 ❌

解决：需要配置分布式网关（每个 VTEP 都配置网关 IP）

情况 2：不同 VNI（即使同网段）

VNI = 100                    VNI = 200

VM1: 10.1.1.5/24            VM2: 10.1.1.6/24
       │                          │
       └──────────────────────────┘
           不同 VNI，完全隔离

VM1 想 ping VM2:
  ❌ 不通！VNI 之间完全隔离
  ✅ 需要三层网关做 VNI 间路由

📋 VxLAN 网关的两种模式

模式 1：集中式网关

所有 VTEP 的流量都发到同一个网关 VTEP

缺点：网关单点故障，带宽瓶颈

模式 2：分布式网关（推荐⭐）

每个 VTEP 都是网关

优点：

  • ✅ 就近网关，延迟低
  • ✅ 无单点故障
  • ✅ 带宽分散

配置示例：

interface vlan100
  ip address 10.10.1.1 255.255.255.0  # 网关 IP
  vxlan vni 100

🎯 一句话总结

场景需要网关？
同一 VNI + 同网段❌ 不需要，直接二层通
同一 VNI + 不同网段✅ 需要，三层路由
不同 VNI✅ 需要，VNI 间路由

你的理解是对的：VxLAN 同 VNI 同网段 = 虚拟交换机，下联设备配同网段 IP 就能通，不需要网关！

Q5：VxLAN 和 VLAN 有什么区别？

答案：VxLAN 是 VLAN 的"升级版"，解决了 VLAN 的扩展性和跨三层问题。

📊 核心对比

特性VLANVxLAN
标准IEEE 802.1Q (1998)RFC 7348 (2011)
隔离标识12 位 VLAN ID24 位 VNI
隔离数量4094 个1600 万个+
跨三层❌ 不支持✅ 支持（UDP 封装）
封装方式无（native 二层）MAC-in-UDP
控制平面STP/MSTPBGP EVPN（推荐）
典型场景企业局域网云数据中心、跨数据中心

🎯 选型建议

使用 VLAN 的场景：

  • 单个数据中心内部
  • 隔离数量 < 1000
  • 不需要跨三层延伸二层
  • 设备不支持 VxLAN

使用 VxLAN 的场景：

  • 云数据中心多租户
  • 需要跨数据中心二层互联
  • 隔离数量 > 4094
  • Kubernetes 容器网络
  • 需要虚拟机在线迁移

💡 实际部署中的关系

VxLAN 和 VLAN 不是替代关系，而是互补关系：

  • Overlay 网络：使用 VxLAN VNI 1001-2000 隔离不同租户

九、总结

核心要点回顾

  1. VxLAN 解决什么问题？

    • VLAN 数量不足（4094 → 1600 万+）
    • 二层网络无法跨越三层边界
    • 大规模虚拟机的 MAC 表压力

  2. VxLAN 如何工作？

    • MAC-in-UDP 封装（UDP 端口 4789）
    • VTEP 负责封装/解封装
    • VNI 标识隔离网络

  3. 控制平面怎么选？

    • 小规模：Flood & Learn
    • 中等规模：集中式控制器
    • 大规模：BGP EVPN（推荐⭐）

  4. 典型应用场景

    • 云数据中心多租户
    • 跨数据中心二层互联
    • Kubernetes 容器网络

  5. 网络拓扑选择

    • 中心辐射型：适合 10+ 站点，配置简单
    • 全互联型：适合 <10 站点，延迟低

  6. 网络要求

    • VTEP 物理 IP 必须三层互通
    • VM IP 不需要互通（VxLAN 解决的就是这个）

  7. 网关配置

    • 同 VNI + 同网段：不需要网关
    • 同 VNI + 不同网段：需要分布式网关
    • 不同 VNI：需要三层网关做 VNI 间路由

  8. VxLAN vs VLAN

    • VxLAN 是 VLAN 的升级，不是替代
    • 两者在实际部署中互补共存

设备选型建议

场景推荐设备角色
数据中心核心企业级核心路由器、高端交换机VTEP 网关 + BGP EVPN 控制器
企业汇聚三层交换机VTEP 交换机
边缘站点边缘网关、工业路由器边缘 VTEP
工业场景工业级路由器工业 VTEP

参考资源

  • RFC 7348 - VxLAN 标准文档
  • RFC 7432 - BGP EVPN 标准文档
  • 产品文档 - 各厂商设备配置指南
  • VMware NSX 架构指南 - VxLAN 控制平面最佳实践
avatar
文章
阅读
粉丝
