水利工程三维可视化涉及水库、水闸、堤防、泵站等多元场景，对渲染引擎提出差异化技术要求。「从宏观流域的洪水演进模拟，到微观设备的应力状态呈现，单一引擎难以覆盖全场景需求。」
本文从技术底层出发，深入剖析5款在水利工程3D可视化领域各具优势的3D渲染引擎，为技术选型提供专业参考。

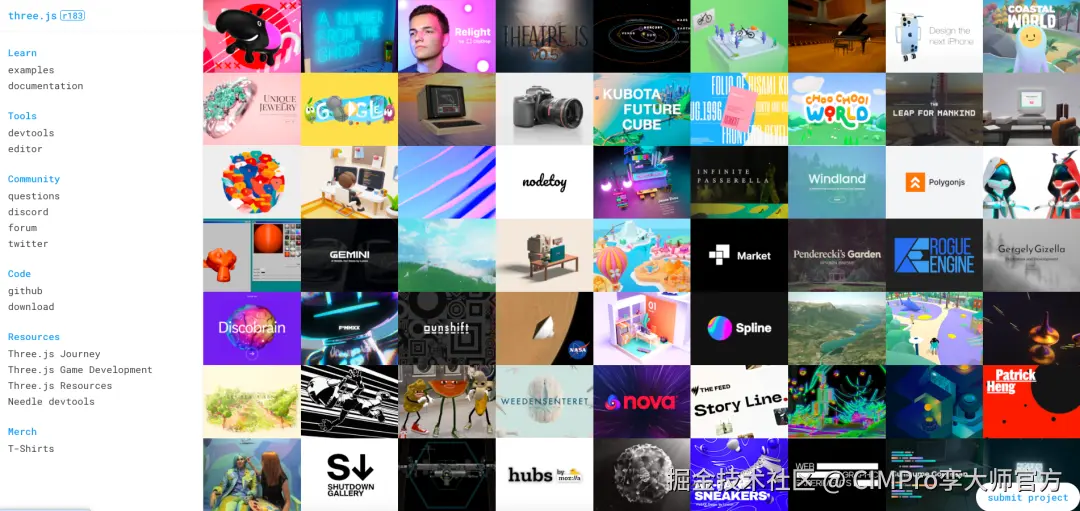

Three.js
Web端水利可视化的轻量化基石
作为WebGL技术最成熟的封装库，Three.js将复杂的底层图形接口抽象为易于理解的JavaScript对象体系，极大降低了浏览器端三维应用的门槛。
技术架构与核心模块：
**三维场景构建能力：**Three.js的场景图结构采用树形层级组织，开发者可通过Object3D基类构建任意复杂的场景拓扑。对于水利工程场景，这意味着能够精确组织大坝、溢洪道、进水塔等构筑物的空间关系。模型加载器兼容GLTF、OBJ、FBX等主流格式，其中GLTF因其高效的二进制传输特性，成为BIM模型轻量化交付的首选。
**材质与光照系统：**引擎提供从MeshStandardMaterial到MeshPhysicalMaterial的完整PBR（基于物理的渲染）材质链，配合环境光、方向光、点光源、聚光灯构成的光照网络，可精准呈现混凝土、金属、水体等水利场景典型材质的视觉特征。阴影映射技术通过阴影贴图实现动态阴影投射，对堤防、闸门等构筑物的光影关系进行真实表达。
**交互与仿真扩展：**Three.js本身不包含物理引擎，但可与Cannon.js、Ammo.js等第三方物理库无缝集成。这一特性在水利工程中具有特殊价值——通过接入刚体动力学模块，可模拟闸门启闭过程的力学响应；通过粒子系统与流体模型的结合，可实现泄洪场景的水雾效果仿真。
水利工程适用性分析
| 适用场景 | 技术优势 | 技术局限 | | --- | --- | --- | | 中小型水利工程可视化 | 轻量化部署，无需插件 | 超大规模场景性能受限 | | 设备状态监测界面 | 与Web前端生态无缝集成 | 物理仿真需借助外部库 | | 移动端巡检应用 | 跨平台兼容性良好 | 材质精度受硬件限制 |
**核心价值：**Three.js适合作为水利可视化系统的前端渲染核心，尤其适用于需要与Web业务系统深度集成、对部署便捷性要求较高的中小型项目。
Cesium
地理空间水利可视化的行业标准
Cesium是专为三维地理空间而生的开源引擎，其技术体系深度契合水利工程对宏观地理背景与微观工程设施一体化呈现的需求。
技术架构与核心模块
**全球尺度空间参考框架：**Cesium采用WGS84椭球体坐标系，构建了从全球到局部区域的无缝空间参考框架。这一特性在流域级水利可视化中具有决定性优势——无需进行坐标转换即可叠加卫星影像、地形高程与流域边界数据。引擎内置的全球地形数据（通过Cesium ion接入）支持任意区域的高程查询，为洪水淹没分析提供空间基础。
**3D Tiles数据规范：**作为OGC社区标准，3D Tiles是Cesium处理海量三维数据的核心技术。该规范通过空间四叉树与内容分页机制，实现倾斜摄影、点云、BIM模型的分级加载与动态卸载。在水利工程中，这意味着数十平方公里的库区倾斜摄影、千米级堤防的连续模型、设备级的精细BIM可在同一场景中流畅呈现。
**时态可视化能力：**Cesium的时间轴组件支持按时间序列动态更新数据源。这一能力在水利调度场景中价值显著——可动态呈现水库水位变化、洪水演进过程、闸门启闭时序等时态信息。引擎同时兼容WMS、WMTS等标准地图服务，可接入气象雷达、卫星云图等专业数据源。
水利工程适用性分析
| 适用场景 | 技术优势 | 技术局限 | | --- | --- | --- | | 流域级数字孪生 | 全球尺度空间参考 | 微观细节渲染能力有限 | | 洪水演进模拟 | 地形数据原生支持 | 水体动态效果需二次开发 | | 水利工程空间分析 | 坐标转换与测量工具完善 | 复杂材质系统较弱 |
**核心价值：**Cesium是构建流域级水利可视化系统的首选引擎，尤其适合需要融合多源地理数据、进行空间分析的大尺度项目。
CIMPro孪大师
水利工程数字孪生的一站式平台
CIMPro孪大师是面向工程数字孪生领域的零代码开发平台，基于自研图形引擎构建，将传统需要编码完成的三维可视化、数据接入、交互逻辑封装为可视化开发环境。
技术架构与核心模块
**多源数据融合能力：**引擎支持BIM（Revit、Navisworks、Civil 3D）、倾斜摄影（OSGB）、手工模型（3ds Max、Blender）等多种数据格式的无缝导入与自动轻量化。数据融合层保留模型的层级结构、构件属性、材质特征，并统一转换至引擎内部坐标系。对于水利工程，这一能力意味着设计阶段的BIM模型可直接进入运维期孪生系统，实现全周期数据贯通。
**流体模拟与地形编辑：**引擎内置流体模拟组件，支持水体波动、碰撞层、泡沫涡旋等物理现象的参数化调节，可模拟泄洪、溢流等水利场景。地形雕刻工具支持对高程数据进行局部编辑，满足堤防加高、库区开挖等工程场景的精细化建模需求。
**零代码业务编排：**平台提供从三维场景搭建、UI图表设计、多源数据接入、交互逻辑编排到最终发布的完整工具链。数据绑定机制支持通过图形化配置将IoT设备数据与三维模型属性关联，交互事件编辑器支持配置模型点击、数据阈值触发等业务逻辑。
水利工程适用性分析
| 适用场景 | 技术优势 | 技术局限 | | --- | --- | --- | | 全类型水利工程数字孪生 | 零代码交付周期短 | 底层渲染定制能力有限 | | 水利工程运维管理 | 数据融合能力全面 | 开源社区生态较弱 | | 多项目并行交付 | 模板复用效率高 | 超大场景性能依赖硬件 |
核心价值： CIMPro孪大师适合水利工程管理单位、系统集成商等追求快速交付、多项目并行的团队，尤其适合需要BIM+GIS+IoT深度融合的运维类项目。

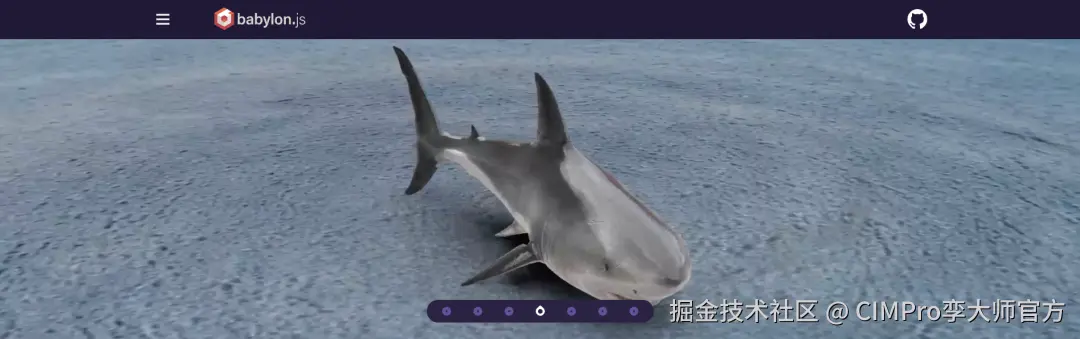

Babylon.js
Web端水利可视化的高性能引擎
Babylon.js是专为浏览器环境设计的高性能三维引擎，通过深度优化WebGL底层调用，实现复杂场景的流畅渲染。
技术架构与核心模块
**多版本WebGL与WebGPU支持：**引擎同时兼容WebGL 1.0、2.0及新一代WebGPU标准，可根据终端硬件能力自适应选择渲染后端。WebGPU带来的计算着色器与更高效的内存管理，使大规模粒子系统、水体模拟等计算密集型任务获得显著性能提升。
**节点化材质编辑器：**Babylon.js提供可视化的节点材质编辑器，开发者通过拖拽节点即可构建复杂材质网络。对于水利工程，这一特性可用于构建动态水体材质（法线扰动、反射折射、深度交互）、混凝土老化材质（裂缝、风化）等专业视觉效果。
**物理引擎集成：**引擎内置对Ammo.js、Cannon.js、Oimo.js等物理库的适配层，可模拟刚体碰撞、软体形变、流体动力学等物理行为。在水利工程中，这一能力可支撑闸门机械运动仿真、水流对河道冲刷的动态模拟等高级应用。
**粒子系统与音频引擎：**GPU粒子系统支持百万级粒子实时渲染，适合模拟泄洪时水雾扩散、雨雪天气等气象场景。基于Web Audio的空间音频引擎可模拟水流声场分布，增强场景沉浸感。
水利工程适用性分析
| 适用场景 | 技术优势 | 技术局限 | | --- | --- | --- | | 高交互性水利可视化 | 材质与粒子系统强大 | 地理空间能力需外部库 | | 水利工程仿真模拟 | 物理引擎集成完善 | 学习曲线较Three.js陡峭 | | 跨平台水利应用 | 一次开发多端部署 | 文档中文资源相对较少 |
**核心价值：**Babylon.js适合对渲染效果、物理仿真、交互体验有较高要求的水利可视化项目，尤其适合需要跨平台部署的Web端应用。
Unreal Engine
高保真水利可视化的专业方案
Unreal Engine是业界领先的实时三维创作引擎，其最新版本引入的Lumen与Nanite技术重新定义了实时渲染的上限。通过Cesium for Unreal插件，可将Cesium的地理空间能力无缝集成至UE开发环境。
技术架构与核心模块
**Lumen动态全局光照系统：**Lumen实现了场景中光线反弹的实时计算，无需预计算光照贴图即可呈现间接光照效果。在水利工程场景中，这一技术可精准呈现山谷阴影中的水体反光、隧道内部的透射光分布、大型水利设施的复杂光环境。
**Nanite虚拟化几何体系统：**Nanite突破了多边形数量的硬件限制，支持直接导入数亿面的高精度模型。对于水利工程，这意味着BIM模型无需简化即可直接导入，保留全部工程细节。同时，倾斜摄影生成的精细地形、古建筑保护扫描的点云数据均可无损呈现。
**Cesium for Unplug集成能力：**插件通过CesiumGeoreference组件将UE场景锚定至全球坐标系，实现本地精细模型与全球地理环境的精确对齐。Cesium ion服务接入支持流式加载全球地形、卫星影像、3D Tiles数据，构建从宏观流域到微观构筑物的跨尺度场景。
**物理与流体模拟：**UE内置Chaos物理引擎与Niagara粒子系统，可模拟刚体碰撞、破碎、流体动力学等复杂物理现象。结合插件接入的水文数据，可实现洪水演进、溃坝模拟、泄洪冲击等专业级仿真。
水利工程适用性分析
| 适用场景 | 技术优势 | 技术局限 | | --- | --- | --- | | 大型水利工程沉浸式展示 | 渲染画质行业顶尖 | 硬件配置要求较高 | | 水利工程仿真训练 | 物理模拟能力强大 | 开发周期相对较长 | | 水利数字孪生科研 | 地理信息融合完善 | 团队技术门槛较高 |
**核心价值：**Unreal Engine + Cesium for Unreal组合适合对渲染画质、物理仿真精度有极致要求的标杆性水利项目，尤其适合大型工程展示、虚拟仿真训练、科研验证等场景。
