作为给政府客户做解决方案的技术负责人，我曾经坚信"好文档=好项目"。直到参与某智慧城市项目投标失败复盘，才发现技术设计的核心矛盾不是"写没写清楚"，而是"想没想明白" ——而架构图正是"想清楚"的外化工具。
传统模式的效率陷阱：
陷阱一：文字需求的二义性 政府客户的需求文档常见表述："系统要支持高并发"。多高算高？1000TPS还是10万TPS？文字无法消除歧义，导致开发阶段反复确认。
陷阱二：模块边界的模糊性 文字描述"用户管理模块包含权限控制"，但权限是RBAC还是ABAC？和数据权限如何关联？开发团队各自理解，集成时冲突爆发。
陷阱三：评审反馈的滞后性 按传统流程，架构评审在详细设计之后。但政府项目评审专家常质疑"这个设计是否合理"，此时返工成本极高。
我实践的"架构图驱动设计"（ADD）方法论：
第一层：战略架构（和客户对齐） 用一张"业务架构图"框定项目边界。不是画系统模块，而是画利益相关者——哪些部门参与、各自诉求是什么、数据如何流转。 工具：Archimate业务层符号，或最简单的泳道图。 价值：让客户确认"你理解了我的组织"，而非"你理解了我的功能"。

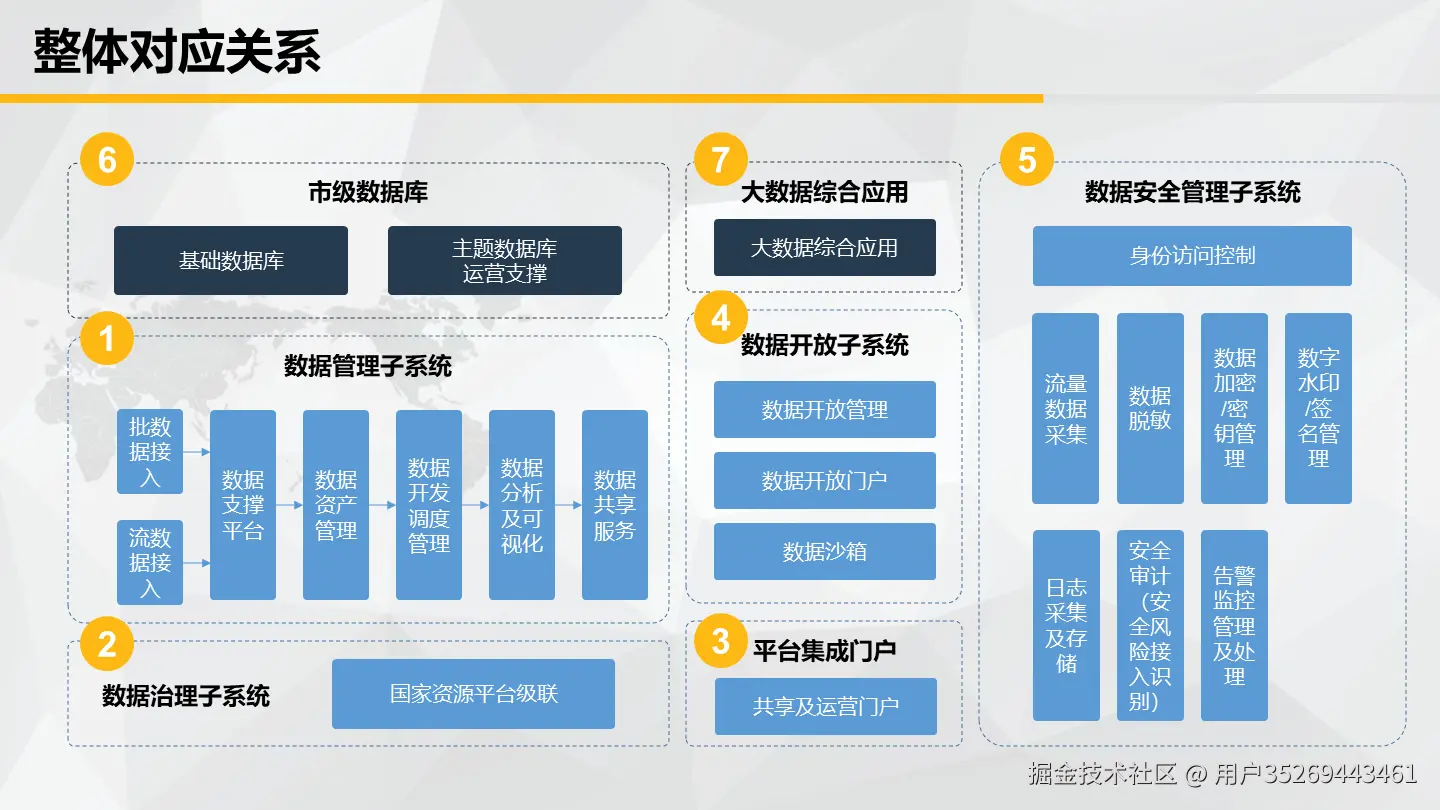

第二层：系统架构（和团队对齐） 用"应用架构图+数据架构图"定义技术方案。关键设计：
- 模块划分遵循"高内聚低耦合"，每个盒子有明确Owner
- 数据流标注格式（JSON/XML）、频率（实时/批量）、量级（日增量GB数）
- 和外部系统的接口，标注协议（REST/消息队列）、认证方式（OAuth/国密）
第三层：部署架构（和运维对齐） 政府项目有严格的等保和信创要求，部署架构图必须展示：
- 网络分区（互联网区/政务外网/业务内网/数据库区）
- 安全设备（WAF/IDS/堡垒机）的部署位置
- 信创适配（CPU架构、操作系统、数据库、中间件的国产化替代方案）
技术债务的预防机制： 架构图驱动设计的最大价值，是强制早期决策。画不出图的地方，说明没想明白；图太复杂的地方，说明需要拆分。这比写代码后发现设计缺陷，成本低100倍。
工具链实践： 我目前的技术设计工作流：
- 快速草图：用支持AI生成的架构图工具（如Arch）快速出原型，和客户现场修改
- 详细设计：导出到Draw.io或Visio精调，补充技术细节
- 版本管理：架构图纳入Git，和代码一起评审
跨岗位迁移： 这套"分层架构+图驱动"方法，我迁移到了团队内部的技术分享。要求每个项目在立项评审时，用3张图讲清楚，而非20页PPT。团队沟通效率提升，技术方案评审时间从2小时缩短到40分钟。
