局部放电是高压电气设备绝缘劣化的核心诱因，直接影响设备运行稳定性与电网安全，开展局部放电在线监测及数据分析是电力设备状态检修的关键环节。传统检测手段存在数据处理效率低、故障识别精度不足、人机交互性差等问题，而 LabVIEW 作为虚拟仪器开发的核心平台，凭借图形化编程、多设备兼容、模块化扩展的特性，成为搭建局部放电数据分析处理系统的优选工具，可实现信号采集、分析、存储、诊断的全流程一体化开发，适配高压电气设备现场检测的实际需求。
核心检测方法
系统基于高压设备局部放电的信号特征，集成三种主流检测方法，通过 LabVIEW 实现多源信号的同步采集与解析：
- 高频电流法（HFCT）：利用高频电流互感器采集放电产生的脉冲电流信号，LabVIEW 配置高频采集参数，适配 100kHz~20MHz 检测带宽，满足电力电缆、开关柜的局放信号捕捉；
- 暂态地电压检测法（TEV）：通过传感器采集金属柜体表面的暂态对地电压信号，LabVIEW 完成信号幅值、频率的实时解析，单位换算为 dBmV 并进行阈值判定；
- 超声波检测法（AA）：接收放电产生的超声波信号，LabVIEW 实现声信号的时域、频域转换，屏蔽电磁干扰，适配开关柜表面放电、气隙放电的检测场景。
三种方法的采集参数均可通过 LabVIEW 前面板灵活配置，采样率、采集时长、触发阈值等参数支持实时调整，适配不同设备、不同检测环境的需求。
算法集成实现
LabVIEW 自身具备基础的信号处理功能，针对局部放电信号的噪声干扰、特征提取、故障诊断需求，通过与 MATLAB 混合编程的方式，实现复杂算法的集成调用，核心流程由 LabVIEW 主导控制：
- 小波阈值去噪：针对采集信号中的高斯白噪声，在 LabVIEW 中调用 MATLAB 脚本节点，实现改进型小波阈值函数的运算。相比传统硬、软阈值函数，改进算法解决了阈值点不连续、恒定误差问题，LabVIEW 将去噪前后的波形实时对比显示，通过均方根误差、信噪比、波形相似系数量化去噪效果；
- PCA 特征降维：LabVIEW 提取局放信号的 30 个时域、频域、小波域特征量，通过 MATLAB 完成主成分分析，将高维特征降维至 5 维，保留 95% 以上原始信息，降低后续故障诊断的计算量，LabVIEW 负责特征量的提取、传输与结果接收；
- BP 神经网络诊断：将降维后的特征量作为输入，LabVIEW 调用训练完成的 BP 神经网络模型，实现气隙放电、尖端放电、悬浮放电三种典型局放类型的识别。LabVIEW 设计识别结果显示界面，实时输出放电类型、识别准确率，并将特征数据与诊断结果关联存储。
混合编程过程中，LabVIEW 通过脚本节点实现与 MATLAB 的参数交互，无需人工干预，算法运行全程由 LabVIEW 调度，兼顾了 MATLAB 的数值计算优势与 LabVIEW 的工程化控制能力。
系统功能模块
基于 LabVIEW 的图形化编程与模块化设计特性，系统划分为六大功能模块，各模块以子 VI 形式开发，支持独立调试与灵活调用，实现数据处理全流程的可视化操作：
数据传输模块

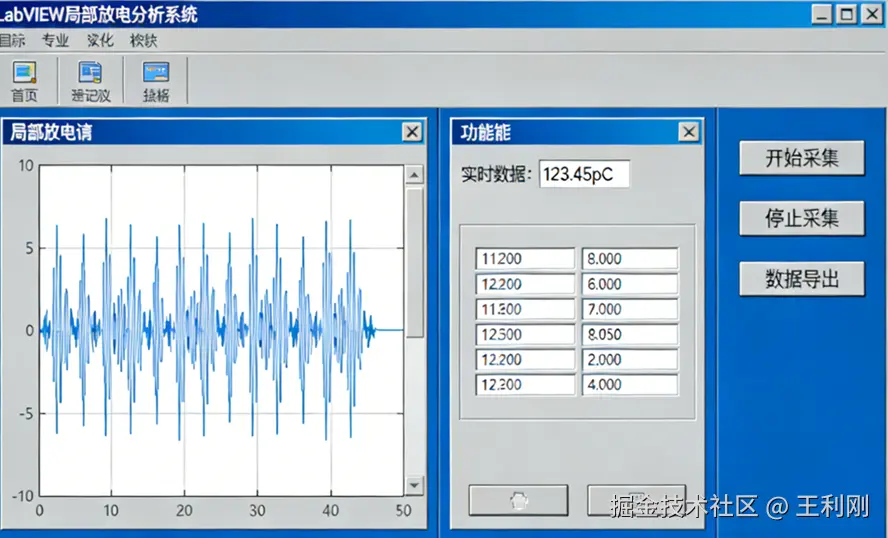

LabVIEW 通过 VISA 函数库实现与下位机检测设备的通信，支持 RS232 串行通信、USB 通信两种方式，波特率、数据位、校验位等参数可通过前面板可视化配置。模块实现局放信号的实时采集与波形显示，采集到的原始信号可一键保存为 Excel 格式，为后续分析提供数据基础，同时支持采集过程中的暂停、续采、数据清零等操作，适配现场检测的实际需求。
数据分析模块
作为系统核心模块，由 LabVIEW 主导实现信号的全流程处理：调用去噪算法完成原始信号净化，提取特征量并完成降维运算，送入神经网络模型进行故障诊断。模块设计多维度显示界面，同步展示原始波形、去噪后波形、特征参数、诊断结果，支持波形放大、局部截取、数据导出，方便工程师对检测结果进行深度分析。
数据存储模块
LabVIEW 通过 Database Connectivity Toolkit 工具包，实现与 Access 数据库的无缝对接，无需编写复杂 SQL 语句，通过图形化控件完成数据的增、删、改、查。系统将局放信号数据、波形文件、诊断结果、检测设备信息、传感器参数等关联存储，支持按检测时间、设备编号、传感器类型、放电类型等多条件筛选查询，同时实现局放峰值历史数据的趋势展示，通过 LabVIEW 的波形图表控件，直观呈现设备局放状态的变化规律。
条形码编译模块
利用 LabVIEW 的视觉与运动工具包，实现一维条形码（Code128）的生成与识别。每个传感器对应唯一条形码 ID，LabVIEW 支持条形码编号自主设定、设备信息备注，生成的条形码可导出为 PNG 格式并打印张贴。通过下位机扫描或上位机图片识别，可快速调取对应传感器的检测数据与局放趋势，实现检测数据与设备的精准绑定，提升现场数据管理效率。
报告生成模块
LabVIEW 调用报表生成工具包，实现检测报告的自动化生成与导出，支持 Excel、Word 两种格式。报告内容由 LabVIEW 按预设模板自动填充，包括检测设备信息、传感器参数、检测时间、局放数据、波形图表、故障诊断结果、趋势分析等，工程师仅需在前面板输入检测员信息、天气等基础数据，一键生成标准化检测报告，无需人工整理，大幅提升工作效率。
应用程序发布
LabVIEW 支持将编写完成的 VI 程序编译为独立可执行文件（EXE），并生成配套安装程序，集成 LabVIEW 运行引擎、相关驱动与工具包，使系统可脱离 LabVIEW 开发环境，在普通电脑上直接安装运行。编译过程中可自定义程序名称、安装路径、快捷方式，适配现场工程师的操作习惯，实现系统的工程化落地与推广应用。
LabVIEW 技术优势
- 图形化编程特性：无需传统代码编写，通过控件与连线实现程序逻辑设计，开发效率高，工程师可快速完成模块调试与系统集成，同时方便后期功能扩展与程序维护；
- 强大的硬件兼容性：通过 VISA、DAQmx 等函数库，可与各类采集卡、传感器、下位机设备无缝对接，支持多通道、多类型信号的同步采集，适配高压设备检测的多源信号需求；
- 可视化人机交互：前面板可灵活设计检测参数配置、波形显示、数据查询、结果输出等界面，控件布局直观，操作简单，现场工程师无需专业编程知识即可快速上手；
- 模块化与复用性：各功能模块以子 VI 形式开发，可独立运行也可组合调用，不仅提升了系统开发效率，也为后续功能升级、模块替换提供了便利，可根据实际检测需求灵活调整系统功能；
- 多软件协同能力：支持与 MATLAB、Access、Excel 等软件的无缝集成，兼顾了数值计算、数据存储、报表生成等不同需求，实现了局部放电数据分析的全流程一体化。
系统应用与优化
该系统已实际应用于高压开关柜、电力电缆等设备的局部放电检测，可实现局放信号的实时采集、精准诊断、数据管理与报告生成，相比传统检测手段，大幅提升了数据处理效率与故障识别精度，为高压电气设备的状态检修提供了可靠的技术支撑。
后续可基于 LabVIEW 的扩展特性进行优化：一是引入更先进的信号处理算法，提升复杂干扰环境下的信号去噪与故障识别能力；二是增加无线通信模块，实现现场检测数据的远程传输与云端存储；三是开发移动端适配界面，通过 LabVIEW 的 Web 发布功能，实现检测数据的移动端查看与管理，进一步提升系统的现场适用性与智能化水平。
