说实话，做泵维修15年，什么样的故障我没见过？但唯独脱硫泵的气蚀腐蚀，每次遇到都头疼到睡不着觉。
前几天，一个电厂的运维兄弟又来找我，语气急得不行：“哥，我们的循环脱硫泵又坏了，泵壳内壁全是坑，之前找别人补焊过，才用了5个月就又漏了，再停机检修，领导要骂人了！”
我太懂这种心情了——脱硫泵这东西，就是个“娇贵又能造”的主，输送的浆液又腐蚀又冲刷，运行起来还容易产生气蚀，修一次折腾一次，钱花了不少，却总也用不长久。
今天我不跟大家泛泛而谈所有泵维修故障，就盯着脱硫泵气蚀腐蚀这个最难啃的骨头，好好跟大家唠唠——它到底难修在哪？为什么传统方法越修越坏？我们团队用了8年的根治方法，到底靠谱在哪？
先跟大家说句实在的：脱硫泵气蚀，不是简单的“磨坏了、补一补”那么简单，它是“腐蚀+冲刷+气蚀”三重伤害叠加，这也是它难修的核心原因。
很多人可能不知道，脱硫泵运行时，叶轮高速转动，进口处压力低、出口处压力高，一旦压力差超过临界值，浆液里的水就会气化，产生密密麻麻的小气泡。这些气泡被带到高压区，会瞬间破裂，产生的冲击力跟小锤子一样，反复砸在泵壳、叶轮表面，时间长了，就会砸出一个个小坑，慢慢连成一片，最后泵壳磨穿、叶轮断裂，只能停机。
更要命的是，脱硫浆液本身就有强腐蚀性，气泡破裂后，还会加速腐蚀，相当于“一边砸、一边腐”，普通的修复方法，根本扛不住。
这几年，我见过太多企业在脱硫泵气蚀维修上踩坑，最常见的就是三种方法，每一种都有致命的短板，越修越费钱。
第一种，也是最常用的——补焊。
很多维修师傅觉得，补焊强度高，能把坑补上，殊不知，这是最坑的方法。脱硫泵的泵壳大多是不锈钢材质，补焊时的高温会破坏它的金相结构，焊完之后，泵壳的耐腐蚀性会大幅下降，本来只是气蚀坑，焊完之后，腐蚀会更快，用不了半年就会再次出现坑洼，甚至开裂。
而且补焊必须返厂，一台脱硫泵返厂维修，最少要7天，电厂、化工企业的生产线根本停不起，停机一天的损失，比整个维修成本还高，很多企业都是“修得起、停不起”。
第二种，刷镀或热喷涂。
这种方法只能处理轻微的气蚀坑，只要坑深超过0.5mm，涂层就很容易脱落。脱硫泵的工况有多恶劣？浆液高速冲刷，加上气泡破裂的冲击，涂层根本扛不住，最多用3个月就会掉光，等于白修。
更麻烦的是，刷镀对施工环境要求极高，现场灰尘大、湿度高，根本没法施工，还是得返厂，周期长、成本高，最后还是竹篮打水一场空。
第三种，直接换件。
这是很多企业的无奈之选，也是最费钱的选择。一个脱硫泵的泵壳、叶轮，定制下来动辄几万到十几万，进口配件更贵，货期还要1-3个月，很多时候只是泵壳有气蚀坑，叶轮还是好的，却要整个换掉，完全是资源浪费。
而且最让人崩溃的是，换了新件，还是逃不开气蚀的命运，用半年到一年，还是会出现同样的问题，陷入“换件-损坏-再换件”的恶性循环，钱花得像流水，运维兄弟也累得够呛。
我之前也踩过很多次坑，为了找到根治脱硫泵气蚀的方法，试过各种材料、各种工艺，直到8年前，接触到索雷碳纳米聚合物材料，才算真正解决了这个难题。
可能很多同行没接触过这种材料，我不跟大家说那些专业术语，就用大白话讲——它不是普通的修复剂，更像是给脱硫泵“穿了一层金钟罩铁布衫”。
针对脱硫泵气蚀腐蚀这种恶劣工况，我们一直用索雷SD3000和SD7400两款材料搭配，这也是我们几百次实战总结出来的最优方案。
SD3000是底涂，作用就是“粘得牢”，能牢牢贴在泵壳、叶轮的金属表面，不管是光滑的不锈钢，还是有坑洼的气蚀面，都能完美贴合，避免后续修复层脱落；SD7400是主体修复材料，抗冲击、抗冲刷、抗腐蚀的能力，比普通材料强太多，能直接顶住浆液的冲刷和气泡的冲击，还能抵抗脱硫浆液的腐蚀，相当于给泵壳做了一层防护层，从根源上解决气蚀腐蚀的问题。
最关键的是，它不用返厂，现场就能修，不用高温焊接，不会破坏泵壳的材质，还能节省大量时间和成本。

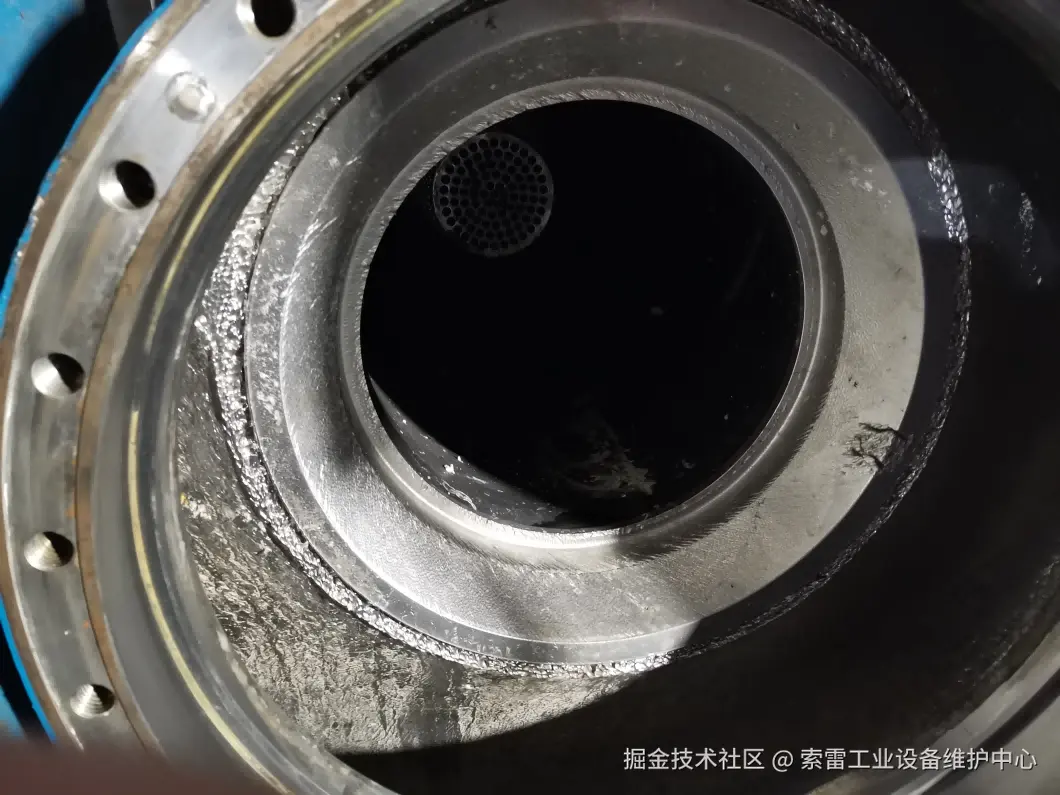

就拿前几天那个电厂的脱硫泵来说，他们的襄樊五二五LC450/635循环脱硫泵，泵壳内壁的气蚀坑最深的地方有5mm，之前补焊过一次，不到半年就漏了，这次找我，就是不想再返厂、再换件。

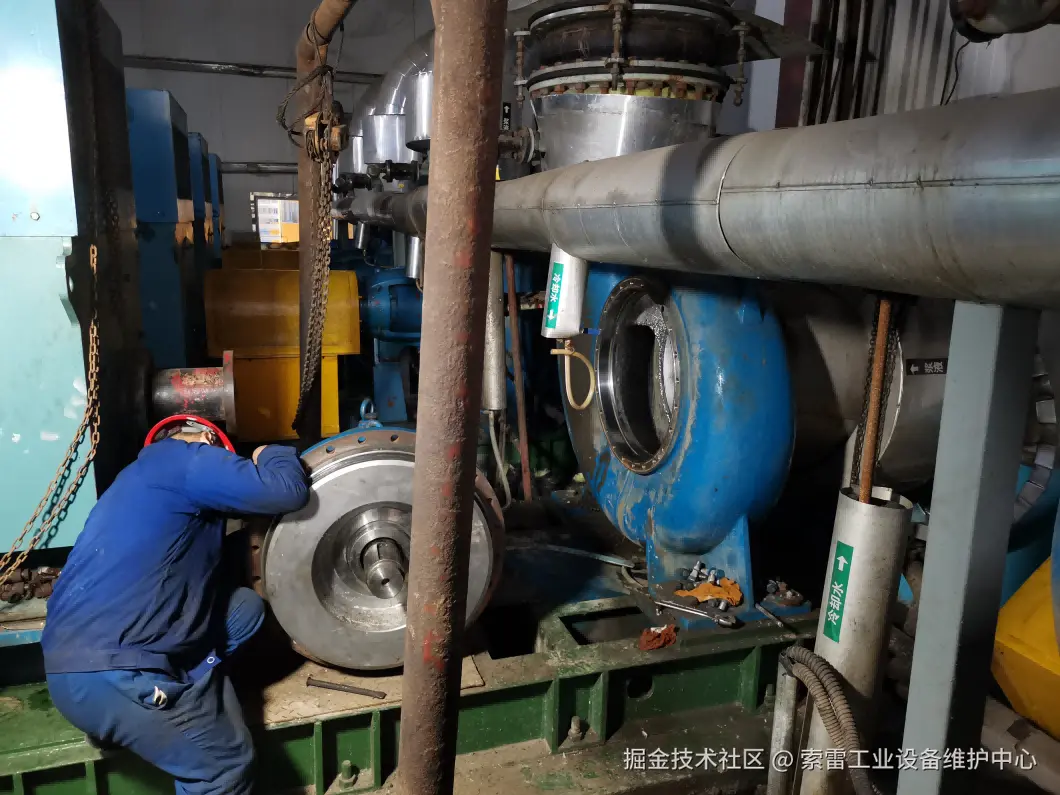

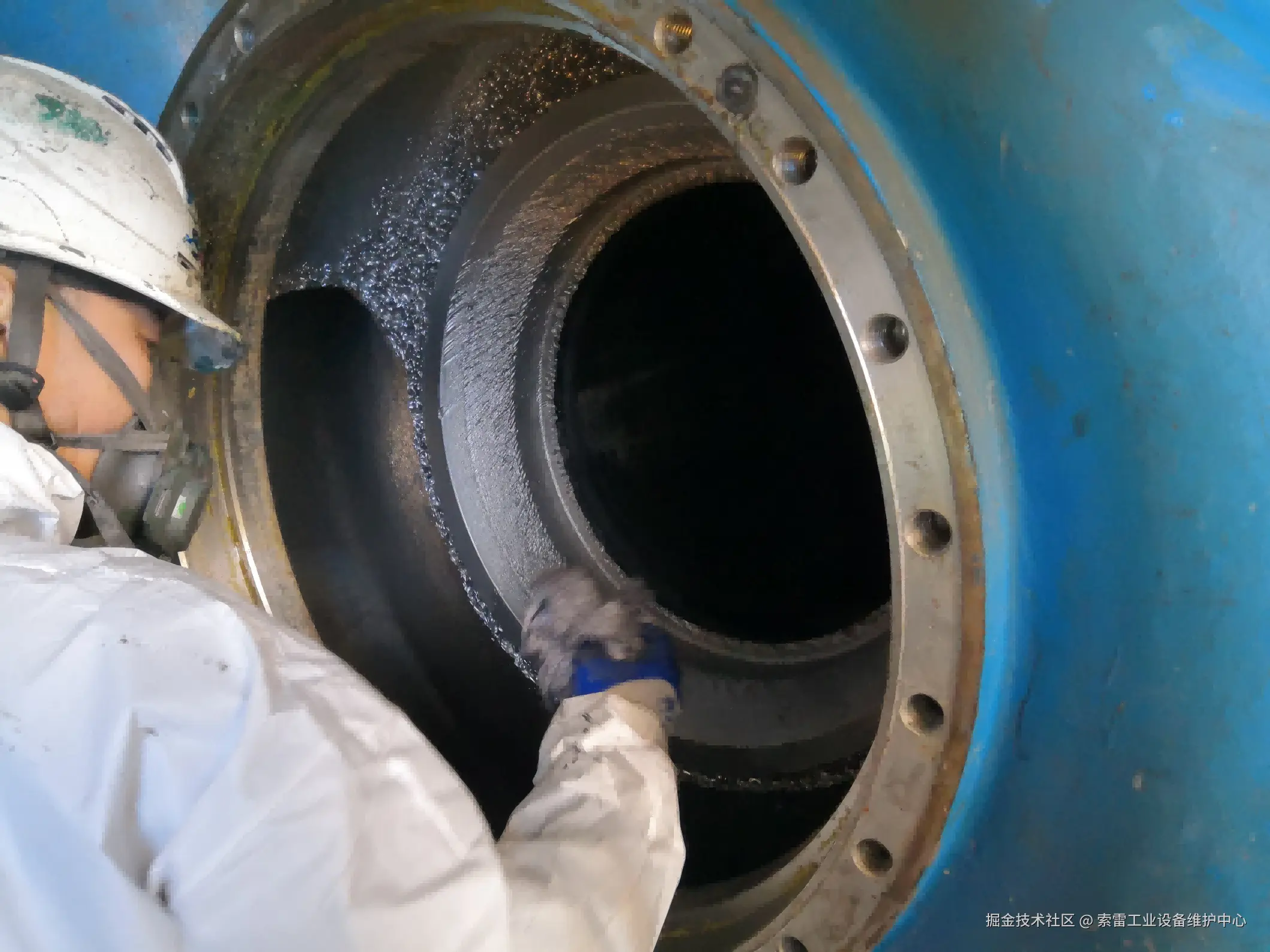

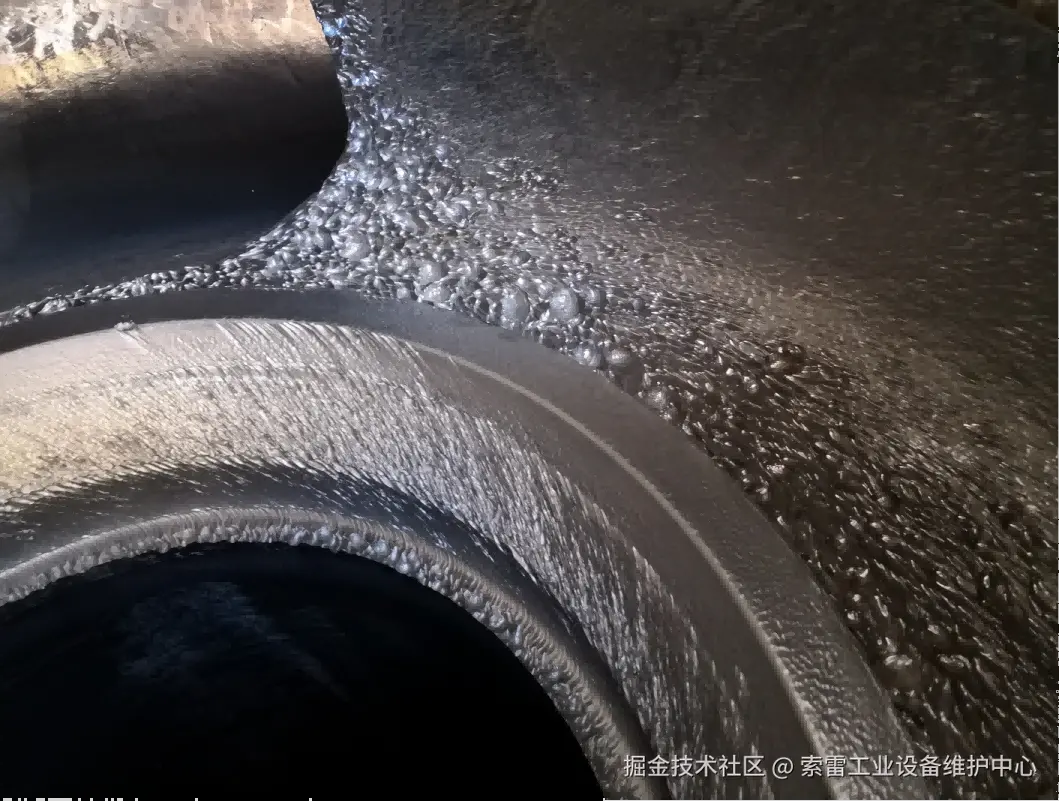

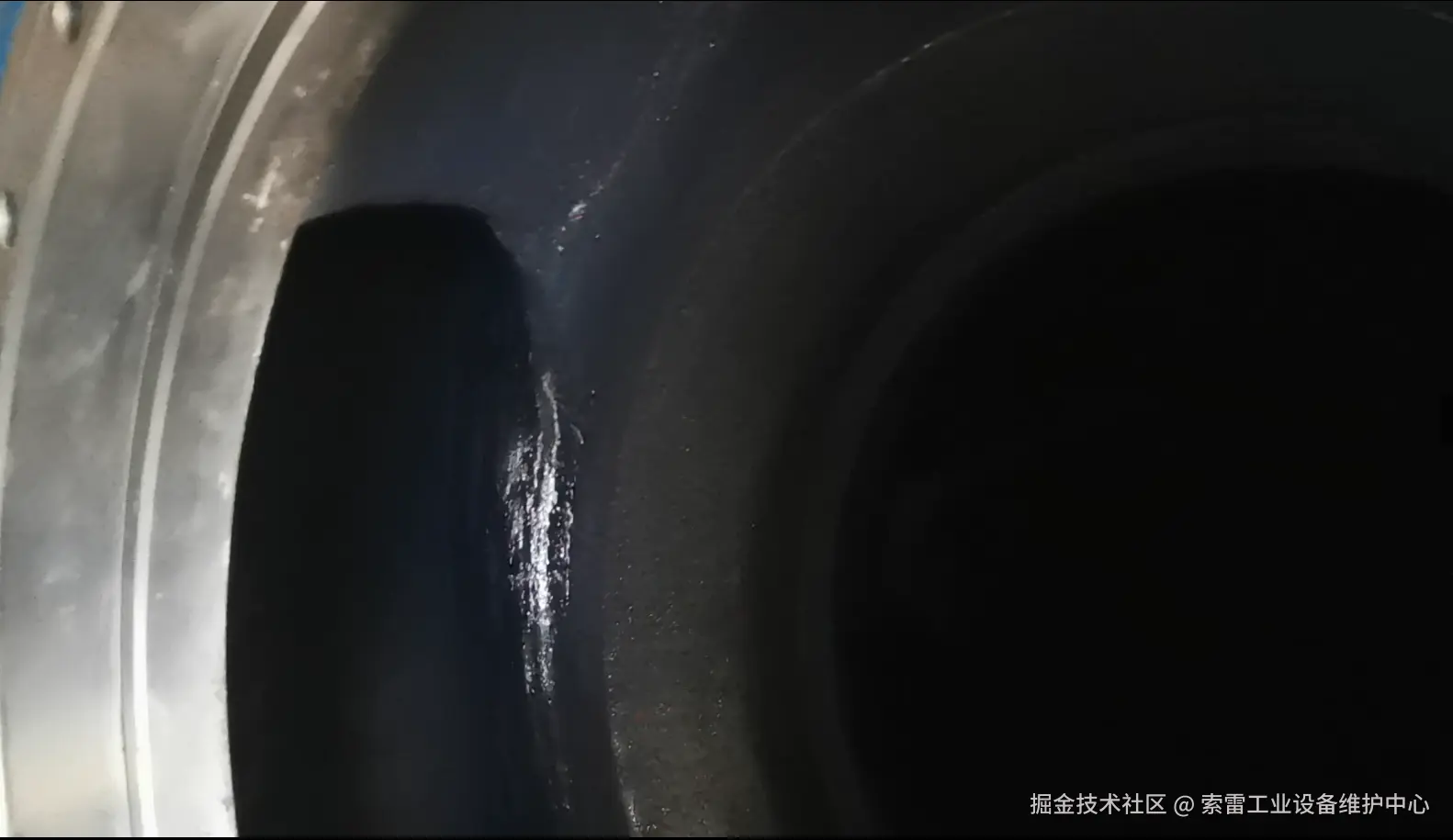

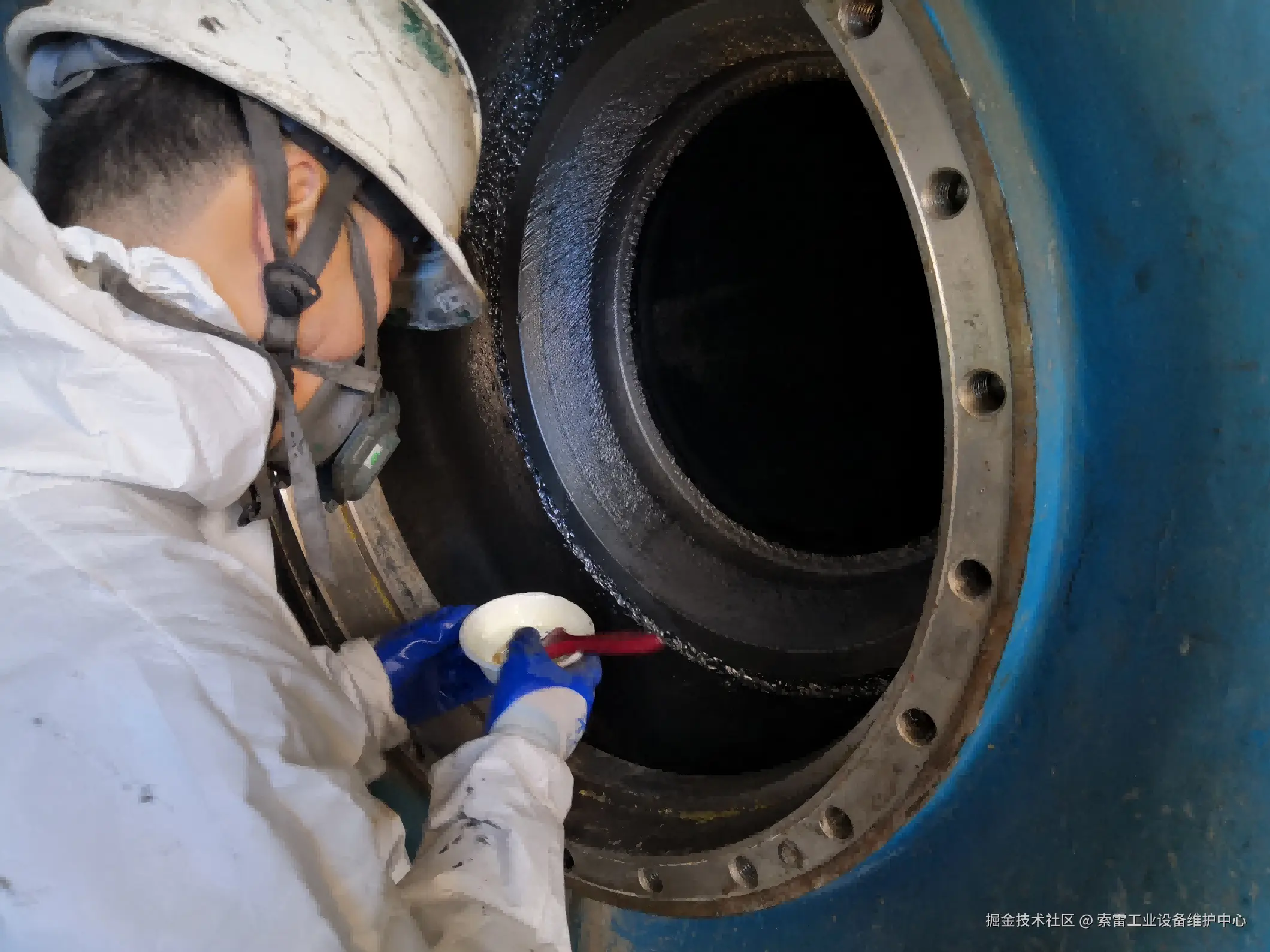

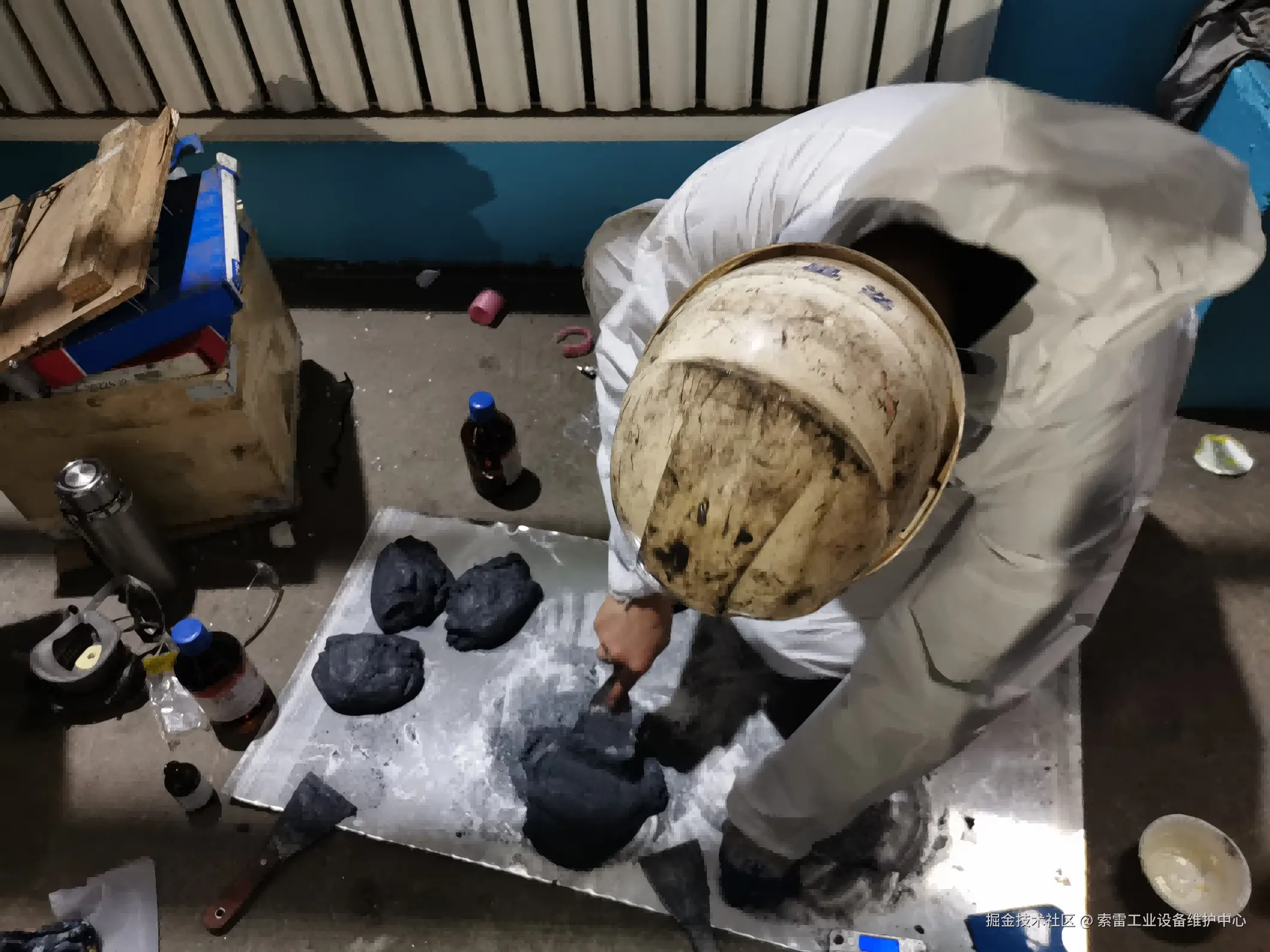

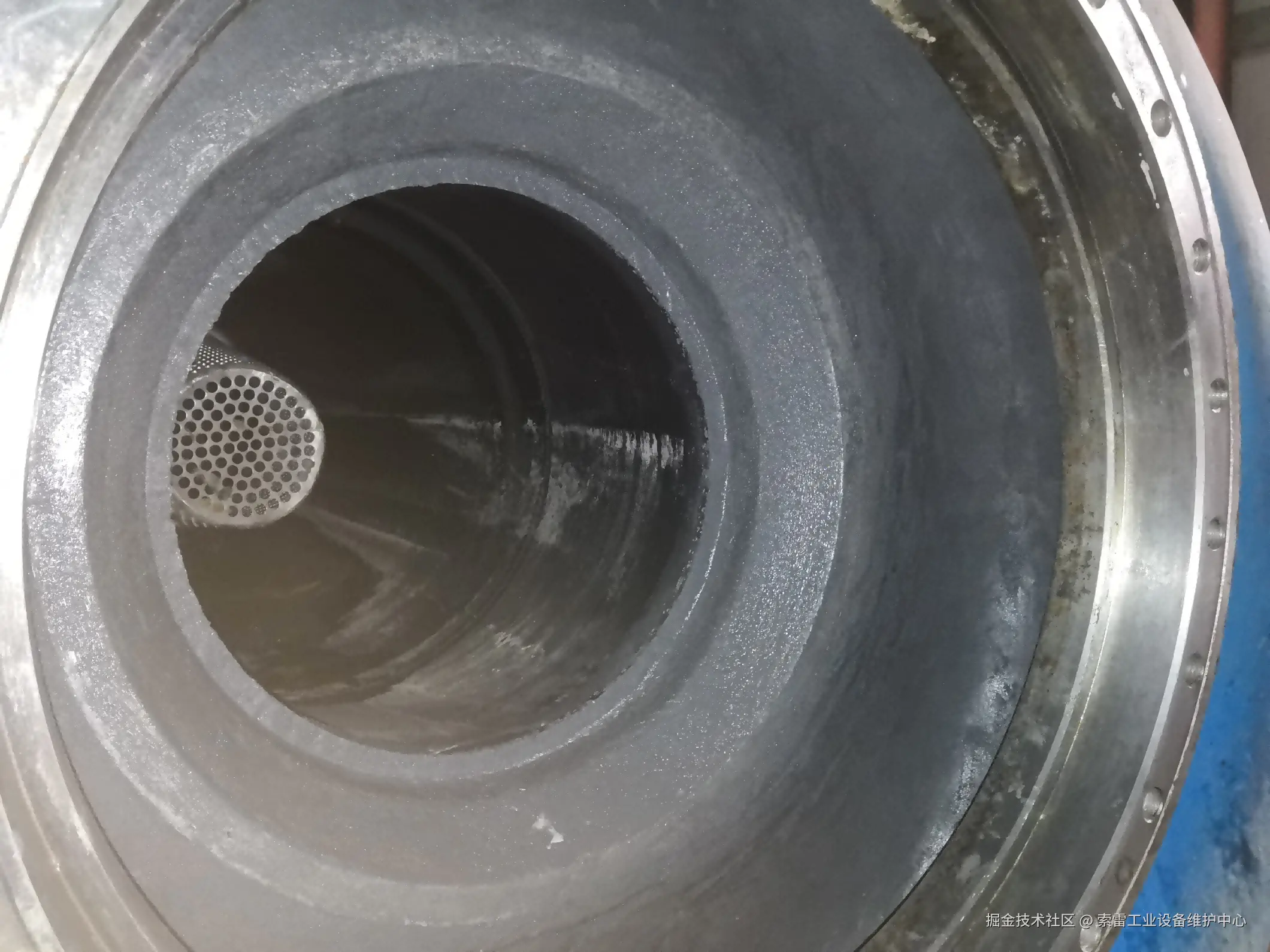

我们带着索雷材料到现场，全程在线施工，不用拆卸泵体，也不影响另一台机组运行——说个实在的，清理浆液的时候真的头疼，那些凝固在气蚀坑里的硬块，用铲刀一点点刮，手上磨出茧子都刮不干净，还得反复用无水乙醇擦好几遍，生怕有残留影响粘结；之后再用喷砂打磨，直到露出金属原色，这样才能让材料粘得更牢；然后涂一层SD3000底涂，晾干后，再用SD7400材料把气蚀坑一个个填满，反复刮压，确保没有气泡，最后再做一层整体的防护涂层，等材料固化，不到2天就完成了修复。
开机后，泵运行得特别平稳，振动值完全达标，到现在已经运行了3个多月，我特意问了那个运维兄弟，泵壳内壁一点磨损、腐蚀的痕迹都没有，他说：“哥，这次总算不用再天天担心停机了，省了十几万不说，还少挨了不少骂。”
其实做泵维修这么多年，我最大的感受就是：不是我们技术不行，而是没有找对方法。脱硫泵气蚀虽然难修，但只要找对适配的材料、科学的工艺，就能做到一次修复，长期稳定运行。
最后，给大家提3个实实在在的建议，都是我踩过无数坑总结出来的，不管你是维修老师傅，还是企业运维，只要遇到脱硫泵气蚀问题，记住这几点，能少走很多弯路：
第一，别再盲目补焊了！尤其是不锈钢脱硫泵，补焊只会加速腐蚀，看似便宜，实则越修越费钱，不如直接用索雷碳纳米聚合物材料现场修复，省时间、省成本，还耐用。
第二，日常巡检一定要多留意气蚀迹象，比如泵运行时出现异响、振动变大、流量下降，大概率就是气蚀了，提前处理，能避免小坑变大坑，减少维修成本。
第三，选修复材料，一定要选适配脱硫泵工况的，别贪便宜用普通材料，普通材料扛不住冲刷和腐蚀，修完用不了多久就坏，反而浪费时间和钱；索雷这种专用材料，虽然单次成本稍高，但能稳定运行好几年，全周期算下来，反而更划算。
写这篇文章，不是想炫耀什么，就是想帮更多做泵维修、做设备运维的兄弟，解决脱硫泵气蚀这个头疼的难题。我们修泵的，不怕累、不怕苦，就怕花了时间、花了钱，还没修好，让企业受损失，让自己受委屈。
如果你也在泵维修中，被脱硫泵气蚀、泵壳腐蚀、叶轮损坏这些问题困住，不知道该怎么修，不用慌，也不用盲目换件、返厂，在评论区留言，说说你的泵是什么型号、气蚀坑多深，我会结合15年的实战经验，给你最落地的修复思路，帮你省时间、省成本，少踩坑。
