第十章系统时钟和定时器

10.1 系统时钟

通用时钟树模型

外部晶振 (12MHz/24MHz 唯一物理时钟源 )


    │
    ▼
┌─────────────────┐
│ PLL (频率合成器) │ ← 核心！把低频晶振倍频到高频
│ • 输入: Fin      │
│ • 输出: Fout = Fin × M / (P × 2^S) │
│ • 作用: 产生系统主频               │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│ 时钟分频器（Divider）       │ ← 按需分配不同频率
│ • FCLK: CPU 用   │
│ • HCLK: 总线用   │
│ • PCLK: 外设用   │
│ • 分频比可配置    │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│ 时钟门控 (Gate)  │ ← 省电关键！
│ • 不用的外设时钟关掉 │
│ • 动态功耗管理     │
└─────────────────┘

总线示意:
┌─────────┐      ┌─────────────────────────────┐      ┌─────────┐
│   CPU   │◄────►│        AHB 高速总线          │◄────►│  内存   │
│ (400MHz)│      │  (Advanced High-performance  │      │(100MHz) │
└─────────┘      │          Bus)                │      └─────────┘
                 │  • 32/64位宽（一次传更多数据）  │
                 │  • 流水线传输                  │
                 │  • 多主设备仲裁                │
                 └─────────────┬───────────────┘
                               │
                 ┌─────────────┴───────────────┐
                 │        APB 桥接器            │  ← 速度转换 + 协议转换
                 │   (AHB-to-APB Bridge)        │
                 └─────────────┬───────────────┘
                               │
                 ┌─────────────┴───────────────┐
                 │        APB 低速总线          │
                 │  (Advanced Peripheral Bus)   │
                 │  • 16/32位宽                 │
                 │  • 简单协议，省电             │
                 │  • 适合慢速设备               │
                 └──────┬────────┬────────┬────┘
                        │        │        │
                    ┌────┘   ┌────┘   ┌────┘
                    ↓        ↓        ↓
                ┌──────┐ ┌──────┐ ┌──────┐
                │ UART │ │ Timer│ │  GPIO│
                │(50MHz)│ │(50MHz)│ │(50MHz)│
                └──────┘ └──────┘ └──────┘

📌 一句话：时钟树就是「频率分配网络」，只需要知道「我要给某个外设多少频率」，具体路由由硬件/框架完成。

9.2 定时器和PWM

核心思想：时钟树决定「频率从哪来」，定时器决定「时间怎么数」，PWM决定「波形怎么出」。

9.2.1 定时器（Timer）

┌─────────────────────────────────────────┐
│ 定时器核心流水线（5步）                   │
├─────────────────────────────────────────┤
│ ① 时钟源选择                             │
│    • 通常来自PCLK或独立低速晶振           │
│    • 现代芯片支持多路时钟源动态切换        │
│                                          │
│ ② 预分频 (Prescaler)                     │
│    • 8/16位寄存器，把高频时钟降下来        │
│    • 公式: f_pre = f_in / (prescale+1)  │
│                                          │
│ ③ 主分频 (Divider)                       │
│    • 固定分频：2/4/8/16倍                 │
│    • 公式: f_timer = f_pre / divider    │
│                                          │
│ ④ 计数 + 比较 (Counter + Compare)        │
│    • TCNT: 递减计数器，每个时钟周期 -1     │
│    • TCMP: 比较值，相等时触发事件          │
│    • 事件: 输出翻转 / 产生中断 / 触发DMA  │
│                                          │
│ ⑤ 自动重载 (Auto-reload)                 │
│    • 计数到0后，自动从重载寄存器恢复       │
│    • 实现周期性定时，无需软件干预          │
└─────────────────────────────────────────┘

计数 + 比较 (Counter + Compare)
┌─────────────────────────────────────────────────────────┐
│              时钟输入（来自时钟树，如 100MHz）              │
│                    ↓                                      │
│              ┌─────────┐                                 │
│              │  预分频器 │  ← 可选，降低计数频率            │
│              │  /N     │                                 │
│              └────┬────┘                                 │
│                   ↓                                       │
│              ┌─────────┐                                 │
│              │ Counter │  ← 核心：每个时钟周期 +1           │
│              │  计数器  │    （通常 16/32/64 位，可上/下计数） │
│              │   0→N   │                                 │
│              └────┬────┘                                 │
│                   │                                       │
│                   ↓ 比较                                  │
│              ┌─────────┐                                 │
│              │ Compare │  ← 匹配值（软件写入）              │
│              │  寄存器  │                                 │
│              │   = M   │                                 │
│              └────┬────┘                                 │
│                   │                                       │
│              Counter == Compare?                          │
│                   │                                       │
│              ┌────┴────┐                                 │
│              │  是 → 触发事件：                            │
│              │  • 产生中断（IRQ）                           │
│              │  • 翻转 GPIO（PWM 输出）                     │
│              │  • 启动 ADC 采样                            │
│              │  • 重置 Counter（周期性）或停止（单次）       │
│              │  • 加载新的 Compare 值（链式触发）          │
│              └─────────┘                                 │
└─────────────────────────────────────────────────────────┘

模式 A：单次触发（One-shot）
Counter:  0 → 1 → 2 → ... → 999 → 1000(Compare) → 触发 → 停止
          ↑_________________________________________|
                          10ms 后执行一次动作

应用：延时启动、超时检测、单次采样



模式 B：周期性（Periodic / Auto-reload）
Counter:  0 → ... → 999 → 1000(Compare) → 触发 → 自动重置为 0
                              ↓                    ↓
                           翻转 PWM              继续计数
                           触发中断              循环往复

          ┌────┐      ┌────┐      ┌────┐
          │    │      │    │      │    │
──────┘    └────┘    └────┘    └────┘────
          <─ 1ms ─><─ 1ms ─><─ 1ms ─>

应用：系统 tick、PWM 波形、定时采样

定时器工作频率 = 时钟源 / (预分频+1) / 主分频

定时周期(秒) = (预分频+1) × 主分频 × 计数值 / 时钟源频率

9.2.2 PWM定时器：用「数字开关」模拟「模拟信号」

PWM通用原理

┌─────────────────────────────────────────┐
│ PWM = Pulse Width Modulation（脉冲宽度调制）│
├─────────────────────────────────────────┤
│ 核心思想：固定周期，改变高电平时间 → 改变平均电压  │
│                                          │
│ 周期 (Period) = 高电平 + 低电平时间        │
│ 占空比 (Duty) = 高电平时间 / 周期 × 100%  │
│                                          │
│ 输出波形示例（周期1ms，占空比30%）：        │
│                                          │
│ 高电平 ████████░░░░░░░░░░░░░░░░░░░░ 300μs  │
│ 低电平 ░░░░░░░░░░███████████████████ 700μs  │
│         ↑                               ↑  │
│       周期开始                         周期结束│
│                                          │
│ 应用：                                  │
│ • LED亮度调节（0~100%无级调光）           │
│ • 电机速度控制（直流/步进/伺服）          │
│ • 蜂鸣器音调（频率+占空比控制音量）        │
│ • 电源管理（DC-DC控制器反馈）             │
└─────────────────────────────────────────┘

PWM 的本质：双 Compare 机制

┌─────────────────────────────────────────────────────────┐
│                    双 Compare 架构                        │
├─────────────────────────────────────────────────────────┤
│                                                         │
│   Counter:  0 ─────────────────────────────────────→   │
│                    ↑                    ↑               │
│                    │                    │               │
│              Compare A              Compare B            │
│             (Duty 点)              (Period 点)            │
│                    │                    │               │
│                    ↓                    ↓               │
│              输出翻转 ↑              输出翻转 ↓ + 重置    │
│                                                         │
│   波形生成过程：                                          │
│                                                         │
│   时刻:    0        D        P        D        P         │
│            │<─────>|<──────>|<─────>|<──────>|          │
│            │        │        │        │        │         │
│   Counter: 0───────D───────P───────D───────P───────     │
│            ↑       ↑       ↑       ↑       ↑            │
│            │       │       │       │       │            │
│   输出:    ┌───────┐       ┌───────┐       ┌───────     │
│            │       │       │       │       │            │
│        ────┘       └───────┘       └───────┘            │
│            ↑       ↑       ↑       ↑                    │
│            └高电平─┘       └低电平─┘                     │
│                                                         │
│   关键动作：                                              │
│   • 0 时刻：Counter 启动，输出强制拉高（或拉低，可配置）    │
│   • 到达 Compare A (D)：输出翻转 → 变低                   │
│   • 到达 Compare B (P)：输出翻转 → 变高 + Counter 清零    │
│   • 循环往复                                              │
│                                                         │
└─────────────────────────────────────────────────────────┘

分离"时间流逝"与"事件触发"
Counter：客观时间的度量（与软件无关）
Compare：主观关注的时刻（软件配置）
硬件确定性 vs 软件灵活性
硬件保证：Compare 匹配在时钟周期级精度
软件负责：决定 Compare 值和响应动作

9.3 WATCHDOG 喂狗机制

Watchdog 的本质： 它也是一个倒数定时器。但它减到 0 时，不会触发普通中断，而是直接拉低芯片的 RESET 引脚，强制整个系统硬重启！

核心机制

┌─────────────────────────────────────────────────────────┐
│                    Watchdog 架构                          │
├─────────────────────────────────────────────────────────┤
│                                                         │
│   独立时钟源（关键！）                                     │
│   ↓                                                     │
│   ┌─────────┐    ┌─────────┐    ┌─────────┐             │
│   │  Counter │ ← │  预分频  │ ← │  OSC/RTC │             │
│   │  递减计数 │    │         │    │  独立晶振 │             │
│   │   N→0   │    └─────────┘    └─────────┘             │
│   └────┬────┘                                           │
│        │                                                │
│        ↓ 计数到 0 超时时间=计数器从「初始值」减到「0」的时间                                        │
│   ┌─────────┐                                           │
│   │  超时？  │── 是 ──→ 触发复位/中断                    │
│   │         │                                           │
│   │  喂狗？  │── 是 ──→ 重载计数器，继续运行             │
│   │  (Reload)│                                           │
│   └─────────┘                                           │
│                                                  │
│   关键特性：                                              │
│   • 独立时钟：主 CPU 死机时仍能计数                        │
│   • 不可屏蔽：一旦启动，软件无法禁用（部分设计）              │
│   • 窗口机制：喂狗太早或太晚都触发复位（高级设计）            │
│                                                         │
└─────────────────────────────────────────────────────────┘

两种工作模式

模式 1：超时复位（Reset Mode）⭐ 核心功能

┌─────────────────────────────────────────┐
│ 流程：                                  │
│ ① 启动看门狗                            │
│ ② 程序正常运行 → 定期喂狗               │
│ ③ 程序死机/跑飞 → 无法喂狗              │
│ ④ 计数器归零 → 硬件复位信号触发          │
│ ⑤ 系统重启 → 恢复正常运行               │
└─────────────────────────────────────────┘

✅ 应用场景：
• 无人值守设备（基站、监控）
• 安全关键系统（汽车刹车控制）
• 死机后必须自愈的场景

⚠️ 注意：
• 复位后系统会丢失当前数据（RAM 内容清空）
• 需配合日志记录复位原因（看门狗复位标志位）

模式 2：超时中断（Interrupt Mode）🔔 预警功能

┌─────────────────────────────────────────┐
│ 流程：                                  │
│ ① 计数器归零前 → 先触发中断              │
│ ② 中断服务程序尝试恢复系统               │
│    • 打印错误日志                        │
│    • 重启关键任务                        │
│    • 上报云端                            │
│ ③ 如果恢复失败 → 继续计数 → 触发复位     │
└─────────────────────────────────────────┘

✅ 应用场景：
• 需要保存现场数据的场景
• 尝试软件自愈，避免硬重启
• 调试阶段定位死机原因

💡 现代实现：
• 两级看门狗：第一级中断警告，第二级复位
• Linux 内核：watchdog_ping() 失败后先 panic() 再重启

模式对比表

特性	超时复位	超时中断
触发条件	计数器归零	计数器归零（或预警告值）
动作	硬件复位信号	触发 IRQ 中断
可恢复性	❌ 不可恢复（重启）	✅ 可尝试软件恢复
用途	最终保护	预警/调试/日志
配置位	`WTCON[0]` (Reset Enable)	`WTCON[1]` (Interrupt Enable)

第十一章通用异步收发器 UART (Universal Asynchronous Receiver/Transmitter)

并行数据（Parallel） （老技术，逐渐淘汰）

多根线同时传多个位
CPU与内存总线（内部短距离仍用并行）

串行数据（Serial） （现代主流）

一根线一位一位传
USB（通用串行总线）
SATA（串口硬盘，取代IDE）
PCIe（串口扩展总线，取代PCI）
以太网（网线）
I2C、SPI、UART、CAN（嵌入式常用）
HDMI、DisplayPort（视频接口）

它用来传输串行数据：

发送数据时，CPU将并行数据写入UART，UART按照一定的格式在一根电线上串行发出；
接收数据时，UART检测另一根电线上的信号，将串行收集放在缓冲区中， CPU即可读取UART获得这些数据。

11.1、 UART 协议物理层：没有“时钟线”的默契

在数字电路中，通常需要一根“时钟线（Clock）”来告诉对方什么时候读数据（比如 I2C 和 SPI）。但 UART 只有两根线：TX（发） 和 RX（收） 。UART 之所以叫“异步（Asynchronous）”，是因为发送方和接收方之间没有共同的时钟线。为了能对上节拍，双方必须提前约定好“潜规则(波特率)”，这就是所谓的 8N1 标准（最常用）：

空闲状态 (Idle)：高电平 (1) 为什么不设为 0？因为高电平代表电路连通。如果线断了，电平掉到 0，接收方能立刻感应到异常
起始位 (Start Bit)： 逻辑 0。当 TX 引脚从 1 掉到 0 时，接收方的时钟立刻被唤醒，开始按照预定的波特率倒计时采样。
数据位 (Data Bits)： 通常是 8 位（正好一个字节）。
校验位 (Parity Bit)： 选配（N 代表 None，即不使用）。用于检查传输是否出错。
停止位 (Stop Bit)： 逻辑 1。代表一个字节传输结束。

波特率 (Baud Rate)： 每秒传输的位数。常见的有 115200 或 9600。

### 物理连接（最小系统）
CPU (TX) ────────────────> 设备 (RX)
CPU (RX) <──────────────── 设备 (TX)
CPU (GND) ─────────────── 设备 (GND)

⚠️ 关键：TX 接 RX，RX 接 TX（交叉连接），共地（GND）必须连通。

物理电平：TTL vs RS-232

标准	逻辑 1	逻辑 0	用途
TTL	3.3V/5V	0V	芯片间通信（CPU 到模块）
RS232	-3~-12V	+3~+12V	PC 串口（需要电平转换芯片）
USB	差分信号	差分信号	现代 PC 主流（需 USB 转串口模块）

💡 工程经验：开发板通常是 TTL 电平，连接电脑需要 USB 转 TTL 模块（如 CH340/CP2102），直接接 RS232 会烧芯片

11.2 UART 控制器架构

┌─────────────────────────────────────────┐
│ UART 控制器内部结构                      │
├─────────────────────────────────────────┤
│                                          │
│  发送方向 (TX):                          │
│  CPU → 发送 FIFO → 发送移位器 → TX 引脚   │
│                                          │
│  接收方向 (RX):                          │
│  RX 引脚 → 接收移位器 → 接收 FIFO → CPU   │
│                                          │
│  关键组件：                              │
│  • 波特率发生器：根据系统时钟分频产生采样时钟│
│  • FIFO 缓冲区：缓解 CPU 压力，减少中断次数  │
│  • 控制逻辑：中断/DMA/流控管理            │
└─────────────────────────────────────────┘

### 1.发送流程 (TX)

1. CPU 检查发送 FIFO 是否满
   • 满：等待（查询）或 停止写入（中断/DMA）
   • 空：继续

2. CPU 写入数据到发送保持寄存器（THR/FIFO）

3. 硬件自动处理：
   • 添加起始位、停止位、校验位
   • 移位器串行输出到 TX 引脚

4. 发送完成中断（可选）：
   • FIFO 空或移位器空时触发，通知 CPU 发下一个

### 2. 接收流程 (RX)
1. 硬件检测 RX 引脚起始位

2. 按波特率采样，串行转并行

3. 存入接收 FIFO

4. 接收中断触发：
   • FIFO 数据达到阈值 或 超时
   • CPU 读取数据寄存器（RDR/FIFO）

11.3 三种工作模式对比

1. 查询模式 (Polling)

原理：CPU 循环检查状态寄存器（while(!TX_READY)）
优点：简单，无需中断配置
缺点：占用 CPU 100% ，无法处理其他任务
适用：早期裸机、极简系统、调试打印（printf 底层）

2. 中断模式 (Interrupt) ⭐ 主流

原理：数据准备好后触发中断，CPU 在中断里读写
优点：CPU 利用率高，实时性好
缺点：大量数据时中断频繁，上下文切换开销大
适用：交互式命令、中等数据量、Linux 控制台

3. DMA 模式 (Direct Memory Access)

原理：DMA 控制器直接在内存和 UART FIFO 间搬运数据
优点：CPU 完全不参与，适合大数据流
缺点：配置复杂，延迟略高
适用：高速日志、文件传输、GPS 数据流

补总线

一、分类

1. 按数据传输方式分

类型	定义	例子
并行总线	多根数据线同时传输（8位、16位、32位）	内存DDR、老式打印机接口
串行总线	单根/少数几根线，逐位传输	UART、I2C、SPI、USB、PCIe

2. 按使用场景分

层级	位置	典型总线	速度
片内总线	CPU芯片内部	AHB、APB、AXI	几百MHz~几GHz
片外总线	芯片与外部设备之间	I2C、SPI、UART、USB	几Kbps~几Gbps

二、AHB/APB 与 I2C 的关系

完全不是一回事，但有关联

┌─────────────────────────────────────┐
│           CPU 芯片内部              │
│  ┌─────────┐    ┌─────────┐        │
│  │  CPU核  │◄──►│  内存   │  ← AHB总线（高速，并行）
│  └────┬────┘    └─────────┘        │
│       │                             │
│       ▼ AHB桥接                     │
│  ┌─────────┐    ┌─────────┐        │
│  │  外设1  │    │  外设2  │  ← APB总线（低速，并行）
│  │ (定时器)│    │ (GPIO)  │        │
│  └────┬────┘    └────┬────┘        │
│       │              │              │
│       ▼              ▼              │
│   I2C控制器 ──► SDA/SCL引脚 ────────┼──► 到芯片外部
│   (在APB上)                       │
└─────────────────────────────────────┘
              │
              ▼
        外部I2C设备（RTC、EEPROM、传感器等）

总线	位置	性质	速度
AHB	片内	并行、高速	100MHz+
APB	片内	并行、低速	几十MHz
I2C	片外	串行、极低速	100KHz~3.4MHz

关键理解：

AHB/APB是芯片内部的并行总线，连接CPU和各种外设控制器
I2C控制器挂在APB总线上，CPU通过APB总线配置I2C控制器
I2C控制器再通过两根线（SDA/SCL） 与外部世界通信

三、串行总线家族（I2C的地位）

总线	线数	方向	特点	典型应用
UART	2（TX/RX）	全双工	点对点，异步	调试串口、GPS模块
I2C	2（SDA/SCL）	半双工	多主多从，地址寻址	RTC、EEPROM、传感器
SPI	4（MOSI/MISO/SCK/CS）	全双工	一主多从，片选控制	Flash、显示屏、SD卡
CAN	2	半双工	工业级，抗干扰强	汽车电子
USB	2（D+/D-）	半双工	热插拔，拓扑复杂	通用外设
PCIe	4（差分对）	全双工	高速串行，现代PC	显卡、SSD

I2C的独特优势：仅需2根线，支持128个设备，硬件最简单。

第十二章 I2C接口

I2C（Inter-Integrated Circuit，又称 IIC）总线是一种由 PHILIPS 公司开发的串行总线，用于连接微控制器及其外围设备。

零、总线分类：串行 vs 并行，片内 vs 片外

0.1. 按数据传输方式分

类型	定义	例子
并行总线	多根数据线同时传输（8位、16位、32位）	内存DDR、老式打印机接口
串行总线	单根/少数几根线，逐位传输	UART、I2C、SPI、USB、PCIe

0.2. 按使用场景分

层级	位置	典型总线	速度
片内总线	CPU芯片内部	AHB、APB、AXI	几百MHz~几GHz
片外总线	芯片与外部设备之间	I2C、SPI、UART、USB	几Kbps~几Gbps

关键理解：

AHB/APB是芯片内部的并行总线，连接CPU和各种外设控制器
I2C控制器挂在APB总线上，CPU通过APB总线配置I2C控制器
I2C控制器再通过两根线（SDA/SCL） 与外部世界通信

0.3、串行总线家族（I2C的地位）

总线	线数	方向	特点	典型应用
UART	2（TX/RX）	全双工	点对点，异步	调试串口、GPS模块
I2C	2（SDA/SCL）	半双工	多主多从，地址寻址	RTC、EEPROM、传感器
SPI	4（MOSI/MISO/SCK/CS）	全双工	一主多从，片选控制	Flash、显示屏、SD卡
CAN	2	半双工	工业级，抗干扰强	汽车电子
USB	2（D+/D-）	半双工	热插拔，拓扑复杂	通用外设
PCIe	4（差分对）	全双工	高速串行，现代PC	显卡、SSD

一、物理层：极简的两根线

I²C 最伟大的地方在于它只用两根线就能连接多达 127 个设备，特点如下：

SCL (Serial Clock)： 串行时钟线。由“主人”（Master，通常是 CPU）控制，决定说话的节奏。
SDA (Serial Data)： 双向串行数据线。所有信息（地址、数据、应答）都在这根线上跑。
每个连接到总线的器件都可以使用软件根据它的惟一的地址来识别。
IIC的一个优点是它支持多主控(multimastering) ，其中任何一个能够进行发送和接收的设备都可以成为主总线。一个主控能够控制信号的传输和时钟频率。当然，在任何时间点上只能有一个主控。
支持不同速率的通讯速度，标准速度(最高速度100kHZ),快速（最高400kHZ）
SCL和SDA都需要接上拉电阻 (大小由速度和容性负载决定一般在3.3K-10K之间) 保证数据的稳定性，减少干扰，上拉电阻只接在总线上。
为了避免总线信号的混乱，**要求各设备连接到总线的输出端时必须是 开漏输出

二、协议层：严格的“点名制” （I2C 总线的信号类型）

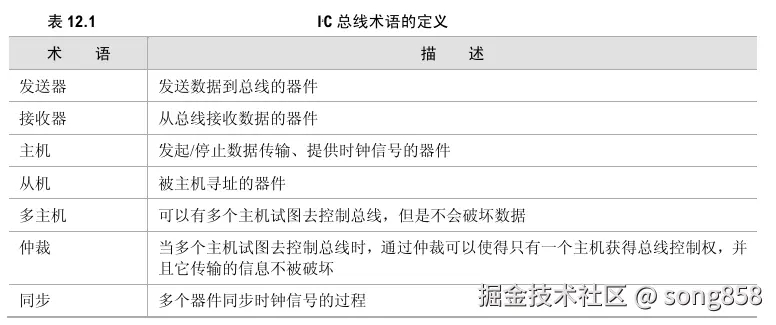

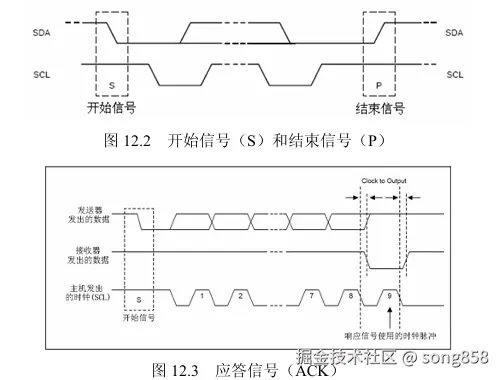

I2C 总线在传送数据过程中共有3种类型信号：开始信号、结束信号和响应信号。

（1）开始信号（S）：SCL为高电平时，SDA由高电平向低电平跳变，开始传送数据。
（2）结束信号（P）：SCL为高电平时，SDA由低电平向高电平跳变，结束传送数据。
（3）响应信号（ACK）：接收器在接收到8位数据后，在第9个时钟周期，拉低SDA 电平。

它们的波形如图12.2、12.3所示。

数据位传输规则

SDA上传输的数据必须在SCL为高电平期间保持稳定， SDA上的数据只能在SCL为低电平期间变化，如图12.4所示。

1. 主机写从机（最常见）

主机: [S] + [从机地址+写位0] + [ACK] + [寄存器地址] + [ACK] + [数据1] + [ACK] + ... + [数据N] + [ACK] + [P]
                ↓                        ↓                    ↓
            寻址从机                指定操作寄存器         写入数据

示例：向地址0x50的EEPROM写数据到寄存器0x10
[S] [0xA0] [ACK] [0x10] [ACK] [0x55] [ACK] [0xAA] [ACK] [P]
     ↑写位

 7位地址 vs 8位传输字节
步骤1: 7位地址（二进制）
0x50 = 101 0000

步骤2: 左移1位（给R/W位腾出位置）
  101 0000  ← 原始7位地址
↓ 左移1位
 1010 0000  ← 现在bit0空出来了！

步骤3: 加上R/W位
写操作（R/W=0）: 1010 0000 = 0xA0
读操作（R/W=1）: 1010 0001 = 0xA1
R/W位：
• 0 = 写操作（主机→从机）
• 1 = 读操作（主机←从机）

2. 主机读从机（两步法）

步骤1: 写寄存器地址（定位读位置）
主机: [S] + [从机地址+写位0] + [ACK] + [寄存器地址] + [ACK] + [Sr]  ← 重复起始

步骤2: 读数据
主机: [从机地址+读位1] + [ACK] + [数据1] + [ACK] + ... + [数据N] + [NACK] + [P]
                              ↑主机收数据                         ↑最后一个发NACK

示例：从0x50的寄存器0x10读2字节
[S][0xA0][ACK][0x10][ACK][Sr][0xA1][ACK][D1][ACK][D2][NACK][P]
    写位↑                     读位↑

3. 关键细节

细节	说明	易错点
地址左移1位	7位地址 + R/W位 = 8位传输字节	0x50地址，写=0xA0，读=0xA1
重复起始(Sr)	读写切换时不用发P，直接发Sr	漏发Sr会导致总线释放，从机丢失状态
ACK时机	主机发数据→从机ACK；从机发数据→主机ACK	最后一个字节主机必须发NACK
时钟延展	从机可拉低SCL暂停传输（忙时）	主机必须支持等待，不能超时硬退出

三、开漏——实现"线与"逻辑：多设备共享总线不短路，支持仲裁和时钟同步

为什么I2C所有设备都必须用开漏？

原因1：实现"线与"——多设备共享同一根线

假设SDA总线上接了3个设备（主控+2个从机），都想控制SDA：

        VCC (3.3V)
          │
         [Rp]
          │
         SDA总线 ───┬────────┬────────┐
                   │        │        │
              ┌────┴────┐ ┌─┴─────┐ ┌─┴─────┐
              │ 主控    │ │ 设备1 │ │ 设备2 │
              │ SDA驱动 │ │SDA驱动│ │SDA驱动│
              │ [开漏]  │ │[开漏] │ │[开漏] │
              └────┬────┘ └───┬───┘ └───┬───┘
                   │          │         │
                  GND        GND       GND

场景：主控想发1，设备1想发0，设备2想发1

主控：  关闭NMOS（不拉低）─────┐
                             ├──► SDA被设备1拉低到0V
设备1： 导通NMOS（拉低）◄─────┘
设备2： 关闭NMOS（不拉低）─────┘

结果：SDA = 0（低电平）

这就是"线与"：任一个设备拉低，总线就是低
所有设备都释放（不拉低），上拉电阻才把总线拉到高

如果用推挽会怎样？

主控（推挽）想发1：内部PMOS导通，SDA接到VCC
设备1（推挽）想发0：内部NMOS导通，SDA接到GND

        VCC ◄───┐
              [PMOS导通]
                │
               SDA ──── 短路！
                │
              [NMOS导通]
        GND ◄───┘

结果：VCC通过PMOS和NMOS直接短路到GND，大电流烧毁芯片！

原因2：支持多主机仲裁（谁控制总线）

I2C是多主机总线，可能两个CPU同时想发送数据：

CPU_A 想发送：1 0 1 1...
CPU_B 想发送：1 0 0 1...

时钟周期1：都发1，SDA=1 ✓
时钟周期2：都发0，SDA=0 ✓
时钟周期3：A发1，B发0 → SDA=0（因为B拉低了）

CPU_A检测到：我想发1，但总线是0 → 有人跟我争 → 我退出仲裁
CPU_B继续发送，赢得总线控制权

仲裁能工作的前提：所有主机都能"拉低"总线，但只能"被动释放"让总线变高。这就是开漏的特性。

如果用推挽，CPU_A强制输出1，CPU_B强制输出0，直接短路。

原因3：时钟同步（SCL的"线与"）

多个主机可能同时驱动SCL时钟线：

主机A的时钟（较快）：

    SCL_A    ─┐   ┌───┐   ┌───┐   ┌───┐   ┌─┐
              └───┘   └───┘   └───┘   └───┘

              ↑   ↑   ↑   ↑   ↑   ↑   ↑   ↑
              │   │   │   │   │   │   │   │
              1   2   3   4   5   6   7   8

主机B的时钟（较慢，低电平更长）：

    SCL_B    ─┐       ┌───┐       ┌───┐       ┌─┐
              └───────┘   └───────┘   └───────┘

              ↑       ↑       ↑       ↑       ↑
              │       │       │       │       │
              1       2       3       4       5

实际SCL总线（开漏"线与"结果）：

    SCL      ─┐       ┌───┐       ┌───┐       ┌─┐
    总线      └───────┘   └───────┘   └───────┘
              ↑       ↑       ↑       ↑       ↑
              │       │       │       │       │
              1       2       3       4       5

              ═══════════════════════════════════
              关键规律（与逻辑）：
              ### ✅ 必须掌握

1.  **理解VMA vs LMA**：运行地址和加载地址的区别
1.  **段的概念**：.text/.data/.bss的作用
1.  **AT()语法**：如何指定加载地址
1.  **符号定义**：如何用链接脚本定义C代码可用的符号
              高电平 = 所有主机都释放（都高）→ 上拉电阻拉高
              低电平 = 任一主机拉低 → 总线就低

规律：SCL高电平时间 = 所有主机中最短的高电平
     SCL低电平时间 = 所有主机中最长的低电平

这样实现了时钟同步：慢速设备可以拉低SCL让快速设备等待

问题	答案
上拉电阻接在哪里	接在总线本身（SDA和SCL两根线），不在设备内部
谁用开漏	所有设备（主控+所有外设）的I2C引脚，都必须是开漏
为什么必须开漏	实现"线与"逻辑：多设备共享总线不短路，支持仲裁和时钟同步

四、链接脚本（Linker Script）

📖 一、链接脚本是什么？

链接脚本是告诉链接器（Linker）如何布局程序的「地图」。

链接脚本是程序的「内存地图」，告诉链接器：代码和数据应该放在内存的哪个位置，哪些在Flash存储，哪些在RAM运行，各段如何排列。

源代码 (.c/.S)
    ↓ 编译
目标文件 (.o)  →  链接器  →  可执行文件 (.elf/.bin)
                   ↑
          链接脚本 (.lds)
          "告诉链接器：
           • 代码放哪里
           • 数据放哪里
           • 各段顺序如何"

核心作用

问题	链接脚本的解决方案
代码应该从哪个地址开始执行？	指定加载地址和运行地址
多个.o文件如何组合？	指定段（section）的排列顺序
全局变量放在哪？	分配.data/.bss段的位置
栈和堆怎么安排？	预留内存空间

二、核心段 (Sections)

.text (代码段)： 存放写的函数、逻辑指令。它们是只读的。
.rodata (只读数据段)： 存放 const 修饰的常量，比如 char *str = "Hello"; 里的字符串。
.data (数据段)： 存放已初始化的全局变量。例如 int a = 10;。
.bss (BSS 段)： 存放未初始化的全局变量。例如 int b;。系统启动时，必须手动把这块区域“清零”，否则变量 b 的初始值就是乱码。编译器会把你的代码和变量分成不同的「段」（Section），链接脚本决定把它们放在哪里。

📦 三个核心段

段名	存放内容	特点	启动时需要做什么？
.text	代码指令、常量	只读，不能改	不用管，直接跑
.data	已初始化的全局变量 (如 `int a = 100;`)	可读可写	需要拷贝 (从 Flash 拷贝到 RAM)
.bss	未初始化的全局变量 (如 `int b;`)	可读可写，默认是 0	需要清零 (在 RAM 里填 0)

❓ 为什么要分开？

.text 不用拷贝，因为 Flash 里也能读指令。
.data 必须拷贝到 RAM，因为变量运行时是要修改的，Flash 不能改。
.bss 不需要占 Flash 空间（反正都是 0），只需要在 RAM 里预留空间并清零即可，节省存储。

启动代码的任务就是：把 .data 从 Flash 搬到 RAM，把 .bss 清零。

三、加载地址 (LMA) vs 运行地址 (VMA)

加载地址 (LMA - Load Memory Address)： 程序“住”在哪？——程序编译好后，存放在 Flash/NAND 里的地址。（通常在 NAND Flash 里，掉电不丢失）。
运行地址 (VMA - Virtual/Runtime Memory Address)： 程序“在哪干活”？—— 程序真正被拷贝到 SDRAM/内存 里运行的地址。（通常在 SDRAM 里，速度快）。

为什么要分两个地址？

因为嵌入式系统通常从 Flash 启动，但为了跑得快，要把代码拷贝到 SDRAM 里运行。

链接器需要知道：代码最终要在哪里跑？（VMA，用于生成跳转指令）
烧录器需要知道：代码要存到 Flash 的哪个位置？（LMA，用于生成二进制文件）

四、如何串联起启动流程？

结合第 12 章的例子，整个启动过程是这样的：

链接脚本规划：
- 用 . 设置 VMA（告诉 CPU 去哪跑）。
- 用 AT() 设置 LMA（告诉烧录器存哪）。
- 用 __start/__end 定义符号（告诉 C 代码段在哪）。
- 把代码分好 .text/.data/.bss 段。
烧录：
- 程序被存到 NAND Flash 的 LMA 地址。
上电启动（C 代码工作） ：
- CPU 从 Flash 开始执行。
- 利用符号找到 .data 段的源头（LMA）和目的地（VMA）。
- 拷贝 .data 段到 RAM。
- 清零 .bss 段。
- 跳转到 main() 函数（此时已经在 RAM 里跑了）。

韦东山开发手册阅读笔记（三）

第十章 系统时钟和定时器
