制动钳拖滞力矩是汽车盘式制动系统的关键性能指标，直接影响车辆油耗、制动响应性及碳排放水平。相关工程数据表明，拖滞力矩每降低 1N・m，车辆油耗可减少 1.5%2.8%，年行驶 4 万 km 工况下可减少约 100kg CO₂排放。依据 QC/T592 汽车行业标准要求，制动钳拖滞力矩检测需保证制动盘以 4550r/min 匀速旋转，而传统检测系统中电机启动加速阶段易导致测试初始阶段转速不达标，影响检测数据准确性。
基于 LabVIEW 开发专用拖滞力矩检测系统，结合增量 PID 控制算法优化电机转速控制，可实现制动盘转速的快速稳定调节，同时依托 LabVIEW 的模块化、可视化及多线程特性，完成检测过程的自动化控制、数据实时采集与分析，满足工业级检测的精度和效率要求。
系统整体架构
本系统采用上位机 + 下位机的分布式控制架构，以 LabVIEW 作为上位机核心开发平台，负责人机交互、数据处理、算法运算及趋势展示；下位机完成现场设备的逻辑控制和信号采集，上下位机通过网络通信实现数据交互，硬件与软件协同实现制动钳拖滞力矩的全自动检测。
系统硬件包含动力驱动模块、液压加压模块、转矩检测模块、状态传感模块及执行控制模块，核心硬件有伺服电机、扭矩传感器、液压传感器、真空传感器、PLC 及各类控制阀；软件基于 LabVIEW 搭建，涵盖数据采集、运动控制、算法运算、数据展示及报警提示五大功能模块，硬件与软件的无缝衔接保障了检测过程的稳定性和可靠性。
LabVIEW 核心优势
LabVIEW 作为图形化编程平台，其核心特性完美适配工业检测系统的开发需求，也是本系统实现高效设计和稳定运行的关键：
- 图形化编程：以 G 语言为基础，通过控件和连线替代传统代码，工程师可快速完成系统逻辑搭建，大幅缩短开发周期，且程序可视化程度高，便于后期调试和维护。
- 多线程运行：支持多任务并行处理，可同时实现转速控制、数据采集、曲线绘制、报警监测等功能，各任务独立运行无干扰，保障检测过程中数据采集的实时性和控制指令的及时性。
- 丰富的驱动库：内置各类硬件驱动模块，可直接与 PLC、数据采集卡、传感器、伺服电机等工业设备通信，无需额外编写底层驱动代码，降低硬件对接难度。
- 数据处理能力：集成大量数值计算、信号分析函数库，可快速完成检测数据的滤波、运算、存储及分析，同时支持实时绘制数据趋势曲线，直观展示检测过程。
- 人机交互设计：提供丰富的界面控件，可快速开发个性化操作界面，实现检测参数设置、运行状态监控、数据查询导出等功能，操作简洁，适配工业现场的使用需求。
转速控制算法实现
针对电机启动加速慢、转速易超调的问题，本系统在 LabVIEW 中集成增量 PID 控制算法，实现制动盘转速的精准调节，确保其快速达到 45~50r/min 的测试转速并保持匀速，这也是提升检测准确性的核心环节。
- 算法选型依据：增量 PID 仅需计算控制量的增量，无需累积误差，可有效避免积分饱和问题，且运算量小，适配 LabVIEW 的实时运算需求，同时便于与伺服电机的调速模块对接，实现转速的连续调节。
- 参数整定方法：采用临界比例度法结合 Ziegler-Nichols 经验公式确定 PID 初始参数，以制动盘最高转速为基准，在 LabVIEW 中设置系统运行周期 T=10ms，通过反复仿真和现场调试优化参数。最终实现电机启动阶段大加速度升速，临近测试转速时加速度快速减小，无超调且平稳进入匀速状态。
- LabVIEW 实现流程：在 LabVIEW 中搭建 PID 运算子 VI，将扭矩传感器采集的实际转速作为反馈值，与设定转速的偏差作为算法输入，通过比例、积分、微分环节计算得到转速调节增量，将增量信号通过通信模块下发至下位机，控制伺服电机的调速单元，形成闭环转速控制。该子 VI 可独立封装，便于后续参数修改和系统扩展。
硬件对接实现
系统硬件与 LabVIEW 上位机的对接依托 LabVIEW 的硬件驱动和通信功能实现，核心对接环节如下：
- 下位机通信：以 PLC 作为现场控制核心，LabVIEW 通过 TCP/IP 网络通信协议与 PLC 建立连接，实现开关量信号和模拟量信号的双向传输。上位机下发转速设定、加压控制、启动停止等指令，PLC 上传各类传感器的采集数据和设备运行状态，通信延迟控制在毫秒级，保障控制的实时性。
- 传感器数据采集：扭矩传感器、液压传感器、真空传感器的输出信号经信号调理后，通过 PLC 的模拟量输入模块采集，或直接通过 LabVIEW 兼容的数据采集卡接入上位机。LabVIEW 内置信号滤波函数，可对采集的原始信号进行去噪处理，提升数据精度。
- 伺服电机控制：LabVIEW 将增量 PID 运算得到的调速指令下发至 PLC，由 PLC 控制伺服驱动器实现电机的转速调节，同时电机的实际转速通过编码器采集并反馈至上位机，形成闭环控制，确保转速调节的准确性。
软件功能模块
基于 LabVIEW 的模块化设计思想，将系统软件划分为五大独立模块，各模块通过主程序面板实现联动，均封装为可复用子 VI，便于系统调试和功能扩展，符合工业软件的设计规范。
- 参数设置模块：提供可视化界面，可设置制动盘测试转速、液压加压值、测试时长、PID 控制参数等，参数支持实时修改并自动保存，同时设置参数上下限保护，避免误操作导致设备故障。
- 数据采集模块：实现扭矩、液压、真空、转速等信号的实时采集，设置采集频率可调节，采集数据实时存入 LabVIEW 的数据流中，同时支持数据缓存，防止数据丢失。
- 运动控制模块：集成增量 PID 控制子 VI，实现制动盘转速的闭环控制，同时控制液压加压装置的动作，模拟实车制动的不同工况，实现测试过程的自动化运行。

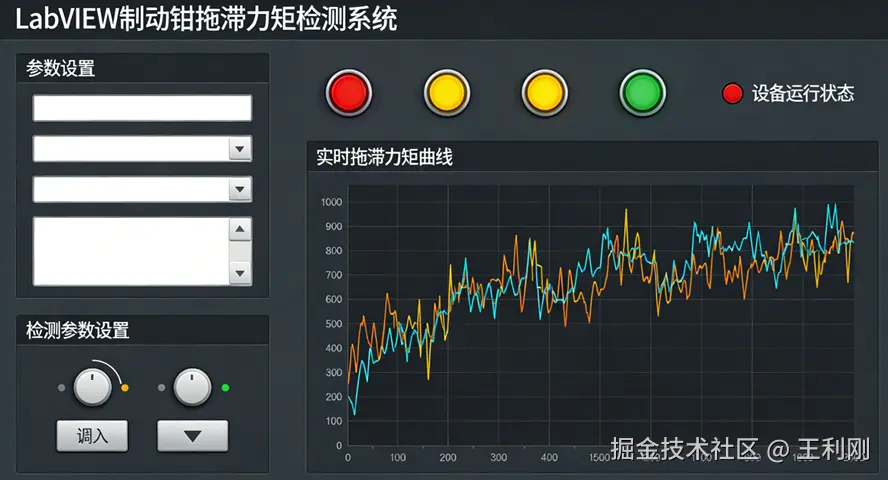

- 数据展示模块：在 LabVIEW 前面板实时绘制拖滞力矩、转速、液压值的变化趋势曲线，同时显示各项参数的实时数值，曲线支持放大、缩小、保存，便于工程师观察测试过程。
- 报警提示模块：设置转速超差、液压异常、传感器故障、设备过载等报警阈值，当检测到参数超出阈值时，LabVIEW 立即触发声光报警，同时自动停止测试流程，并记录报警信息和故障时间，便于故障排查。
系统测试与应用
本系统按照 QC/T592 汽车行业标准完成现场测试，在制动盘转速 45r/min 和 50r/min 两种工况下，对不同型号制动钳进行拖滞力矩检测，测试结果表明：电机启动后可在短时间内达到设定转速，转速波动控制在 ±1r/min 内，无超调现象；拖滞力矩检测数据的重复性和准确性满足工业检测要求，可精准记录制动盘第一圈的拖滞力矩数值，解决了传统系统初始测试数据不准的问题。
LabVIEW 开发的操作界面简洁直观，现场操作人员可快速掌握操作流程，同时系统支持检测数据的 Excel 格式导出，便于后续数据统计和分析。该系统可模拟实车运行的多种制动工况，检测结果与实车制动状态高度贴合，可为制动钳产品的设计改进提供精准的技术数据支撑。
设计总结
基于 LabVIEW 开发的制动钳拖滞力矩检测系统，充分发挥了 LabVIEW 图形化编程、多线程、硬件适配性强的优势，通过集成增量 PID 控制算法，有效解决了测试过程中制动盘转速稳定的核心问题，实现了拖滞力矩检测的自动化、精准化。
系统的上位机 + 下位机架构兼顾了操作的便捷性和现场控制的稳定性，模块化的软件设计便于后续功能扩展和设备升级，可根据不同企业的检测需求，快速修改参数和添加测试工况。该系统不仅适用于汽车盘式制动钳的拖滞力矩检测，其设计思路和实现方法也可推广至其他工业设备的力矩、转速检测领域，为工业检测系统的开发提供了可参考的实现方案
