【深度解析】TriLab GraphicLayer：从架构设计到实战应用

本文由 TriLab 技术团队原创，转载请注明出处

📖 前言

大家好，我是 TriLab 的作者。今天给大家带来一篇关于 GraphicLayer 的深度解析文章。作为 TriLab 引擎的核心组件之一，GraphicLayer 承担着图形管理和交互的重要职责。本文将从架构设计、技术实现、性能优化等多个维度，带大家全面了解这个强大的图形图层系统。

---

🎯 什么是 GraphicLayer？

GraphicLayer 是 TriLab 引擎中专门用于管理图形对象的图层系统。简单来说，它就像是一个"图形容器"，可以：

• ✅ 管理多种图形：点、线、面、模型等
• ✅ 统一样式控制：图层级和图形级样式管理
• ✅ 提供交互功能：点击、悬停、编辑等
• ✅ 支持定位操作：图层定位、图形定位等

举个🌰：

想象一下，你要在地图上显示1000个传感器点位，每个点位有不同的颜色和大小，还要支持点击查看详情。GraphicLayer 就是帮你实现这个需求的"神器"！

---

🏗️ 架构设计：层层递进，职责分明

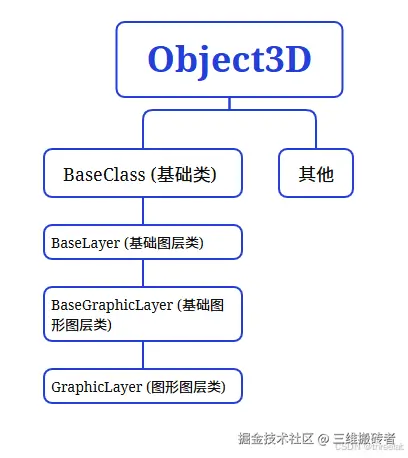

1. 继承体系：从基础到专业

GraphicLayer 采用了经典的面向对象设计，继承关系清晰明了：

THREE.Object3D (Three.js基础) → BaseClass → BaseLayer → BaseGraphicLayer → GraphicLayer

通俗理解：

• THREE.Object3D：就像房子的地基，提供最基础的3D功能
• BaseClass：给房子加上水电系统（事件、生命周期）
• BaseLayer：建好房子的主体结构（图层基础功能）
• BaseGraphicLayer：装修内部空间（图形管理核心）
• GraphicLayer：精装修，添置家具（高级功能）

2. 设计原则：SOLID原则的完美实践

GraphicLayer 严格遵循软件设计的 SOLID 原则：

• 单一职责：每个类只做一件事
• 开闭原则：对扩展开放，对修改关闭
• 里氏替换：子类可以无缝替换父类
• 接口隔离：接口粒度适中，不强迫用户依赖不需要的功能
• 依赖倒置：依赖抽象，不依赖具体实现

---

🔧 核心功能：四大模块详解

1. 样式管理系统 🎨

功能特点：

• 图层级样式 + 图形级样式，支持样式继承
• 内置默认样式库，开箱即用
• 支持动态样式更新，实时生效

代码示例：

// 创建图形图层
const graphicLayer = new triLab.layer.GraphicLayer({
    symbol: {
        point: { size: 10, color: "#ff0000" },
        line: { width: 2, color: "#00ff00" }
    }
});

// 动态更新样式
graphicLayer.setSymbol({
    point: { size: 15, color: "#0000ff" }
});

2. 交互事件系统 🖱️

技术亮点：

• 基于 Three.js Raycaster 的精确拾取
• 支持像素级点击检测
• 完整的事件生命周期管理

实战场景：

// 点击事件监听
graphicLayer.on("click", (event) => {
    const graphic = event.graphic;
    console.log("点击了图形：", graphic.getName());

    // 显示详细信息
    showPopup(graphic.getProperties());
});

// 悬停效果
graphicLayer.on("hover", (event) => {
    event.graphic.setSymbol({ color: "#ffff00" }); // 高亮显示
});

3. 编辑功能模块 ✏️

编辑能力：

• 支持单个图形编辑和批量编辑
• 图形拖拽、旋转、缩放
• 编辑状态同步和撤销重做

使用示例：

// 开始编辑
graphicLayer.startEdit("graphic-123");

// 编辑完成后停止
graphicLayer.stopEdit("graphic-123");

// 批量编辑所有图形
graphicLayer.startEdit(); // 不传ID表示编辑所有

4. 定位功能模块 🎯

定位精度：

• 精确的边界框计算，考虑图形实际大小
• 智能相机距离计算，考虑视口比例
• 平滑的动画过渡效果

定位示例：

// 定位到整个图层
graphicLayer.locateLayer(1500, 1.5); // 1500ms动画，1.5倍边距

// 定位到单个图形
graphicLayer.locateGraphicByUuid("graphic-123", 1000, 50);

---

⚡ 性能优化：让大数据量不再是问题

1. 内存优化策略

对象池技术：

// 图形对象复用，减少GC压力
class GraphicPool {
    getGraphic(type) {
        // 从池中获取或创建新图形
    }

    releaseGraphic(graphic) {
        // 将图形放回池中复用
    }
}

事件委托优化：

• 减少事件绑定数量
• 统一事件处理逻辑
• 及时释放无用事件监听

2. 渲染优化技巧

视锥剔除：只渲染可见区域内的图形 LOD机制：距离越远，图形渲染越简化 批量渲染：合并渲染调用，减少状态切换

3. CPU计算优化

Web Workers：复杂计算放到后台线程 缓存策略：重复计算结果缓存复用 空间索引：八叉树加速空间查询

---

🌐 实战对比：GraphicLayer vs 其他WebGIS框架

特性	TriLab GraphicLayer	Cesium Entity	OpenLayers	Mapbox GL JS
3D渲染能力	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	⭐⭐	⭐⭐⭐
交互丰富度	⭐⭐⭐⭐⭐	⭐⭐⭐⭐	⭐⭐⭐	⭐⭐
样式灵活性	⭐⭐⭐⭐⭐	⭐⭐⭐	⭐⭐⭐⭐	⭐⭐⭐⭐⭐
学习曲线	⭐⭐⭐	⭐⭐	⭐⭐⭐⭐	⭐⭐⭐⭐⭐
性能表现	⭐⭐⭐⭐	⭐⭐⭐	⭐⭐⭐⭐	⭐⭐⭐⭐⭐

技术选型建议：

• 选择 TriLab GraphicLayer：需要复杂3D交互、自定义渲染、深度Three.js集成的场景
• 选择 Cesium：地球级3D可视化、丰富地理功能
• 选择 OpenLayers：标准2D地图、丰富插件生态
• 选择 Mapbox GL JS：高性能矢量瓦片、精美样式效果

---

💡 实战案例：智慧城市传感器监控系统

场景描述：

某智慧城市项目需要在地图上显示5000个环境监测传感器，每个传感器需要：

• 根据空气质量显示不同颜色
• 支持点击查看实时数据
• 支持区域筛选和统计
• 实时更新数据动画

GraphicLayer解决方案：

// 1. 创建图形图层
const sensorLayer = new triLab.layer.GraphicLayer({
    symbol: {
        point: {
            size: 8,
            color: getSensorColor // 根据空气质量动态计算颜色
        }
    },
    enablePick: true
});

// 2. 添加传感器图形
sensors.forEach(sensor => {
    const graphic = new triLab.graphic.PointGraphic({
        position: [sensor.lng, sensor.lat, 0],
        properties: sensor.data
    });
    sensorLayer.addGraphic(graphic);
});

// 3. 点击事件处理
sensorLayer.on("click", (event) => {
    const sensorData = event.graphic.getProperties();
    showSensorDetail(sensorData);
});

// 4. 实时数据更新
setInterval(() => {
    updateSensorData().then(newData => {
        sensorLayer.graphics.forEach(graphic => {
            const sensorId = graphic.getId();
            if (newData[sensorId]) {
                graphic.setSymbol({
                    color: getSensorColor(newData[sensorId].quality)
                });
            }
        });
    });
}, 5000); // 每5秒更新一次

---

🔮 未来展望：GraphicLayer的发展方向

1. 性能优化

• WebGL 2.0 特性支持
• 实例化渲染大规模图形
• GPU加速计算

2. 功能扩展

• 热力图、轨迹图等新图形类型
• 更丰富的编辑工具
• 动画效果库

3. 开发者体验

• 可视化配置工具
• 调试面板
• 更完善的文档和示例

---

📚 学习资源

官方文档：

• TriLab 官方文档
• GraphicLayer API 参考

示例代码：

• 基础使用示例
• 实战项目案例

社区支持：

• GitHub Issues
• 技术交流群 （扫码加入）

---

💬 结语

GraphicLayer 作为 TriLab 引擎的核心组件，通过精心的架构设计和丰富的功能实现，为开发者提供了强大的图形管理能力。无论是简单的点位显示，还是复杂的交互编辑，GraphicLayer 都能胜任。

希望通过本文的介绍，大家能够更好地理解和使用 GraphicLayer。如果在使用过程中遇到任何问题，欢迎在评论区留言讨论！

---
