NAT ALG配置实验

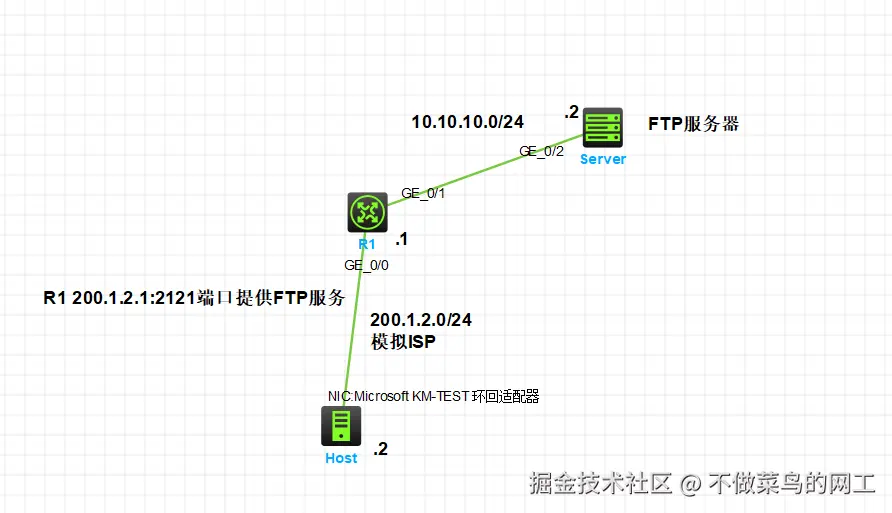

网络拓扑

NAT ALG（应用层网关）的主要作用，是解决特定应用协议在穿越NAT后无法正常通信的问题，FTP 便是典型例子。

FTP 传输数据时，会根据主动模式或被动模式建立数据通道：

• 主动模式：客户端通过控制通道发送 PORT 命令，命令中携带客户端自身开放的 TCP 端口。服务器收到后，向该端口发起数据通道连接。
  由于 PORT 命令中的 IP 地址和端口位于应用层，普通 NAT 无法感知，需由 NAT ALG 解析并替换为对应的公网地址和映射端口，确保服务器能正确连接。

  主动模式一般配置 nat alg ftp 即可

• 被动模式：客户端先通过控制通道发送 PASV 命令，服务器返回响应报文，其中包含服务器开放的用于数据传输的 TCP 端口(若为非标准端口，需配置port-mapping)。随后客户端主动向该端口建立数据通道。
  在该模式下，NAT ALG 主要负责解析 PASV 响应中的服务器端地址和端口信息，并进行必要的地址转换，保证客户端能够通过公网地址正常访问。

  被动模式非标准FTP端口配置 nat alg ftp 还需要配置 port-mapping

R1关键配置

# 开启应用层修改的能力
 nat alg ftp

#
interface GigabitEthernet0/0
 ip address 200.1.2.1 255.255.255.0
 nat outbound
 # 映射内网FTP 20 21端口
 nat server protocol tcp global current-interface 2121 inside 10.10.10.2 21
 nat server protocol udp global current-interface 2120 inside 10.10.10.2 20

# 配置 port-mapping 应对FTP非标准端口的情况
 port-mapping application ftp port 2121 protocol TCP host ip 10.10.10.2
 port-mapping application ftp-data port 2120 protocol UDP host ip 10.10.10.2

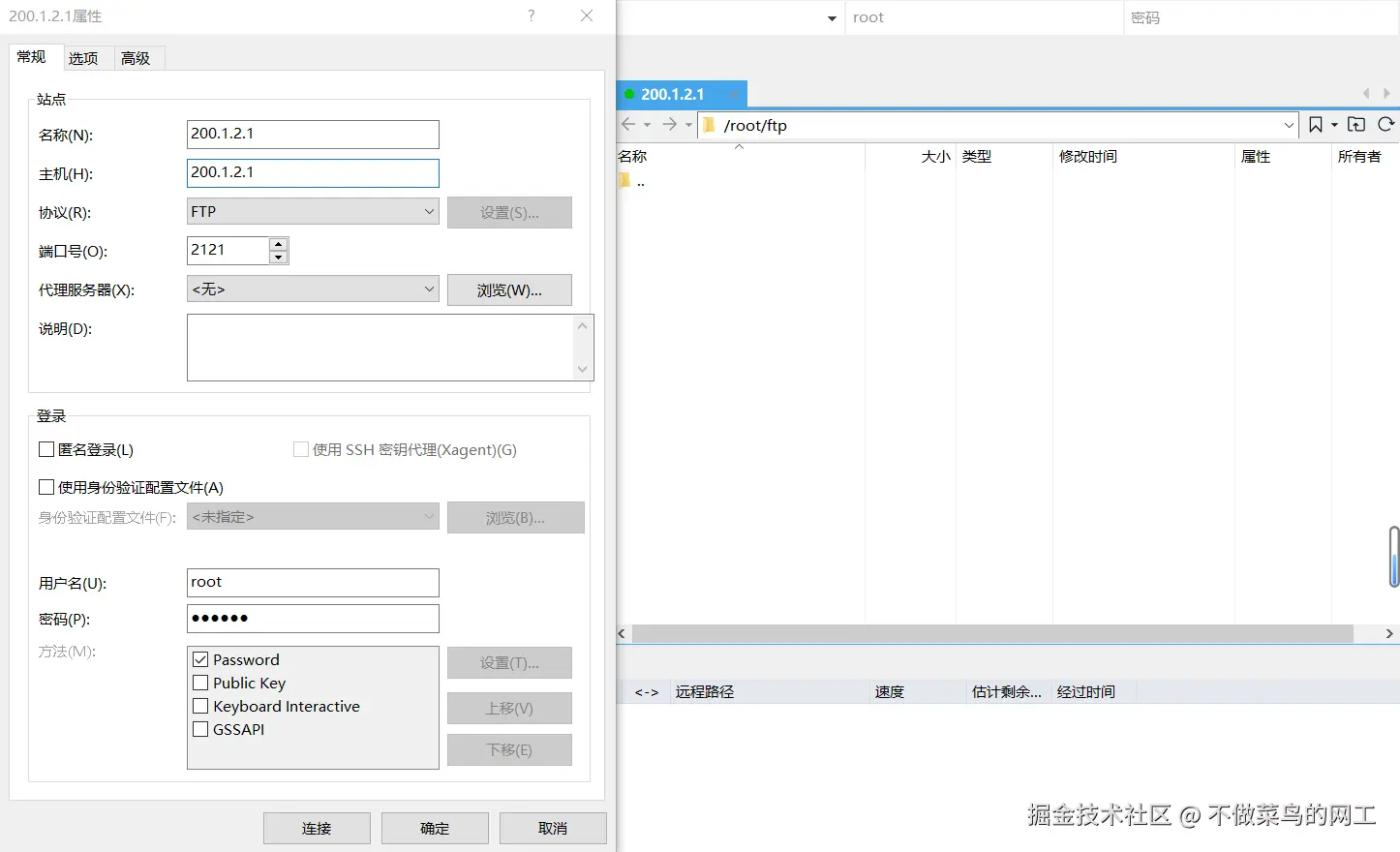

正常效果

没有配置ALG效果

undo port-mapping application ftp port 2121 protocol TCP host ip 10.10.10.2
undo port-mapping application ftp-data port 2120 protocol UDP host ip 10.10.10.2

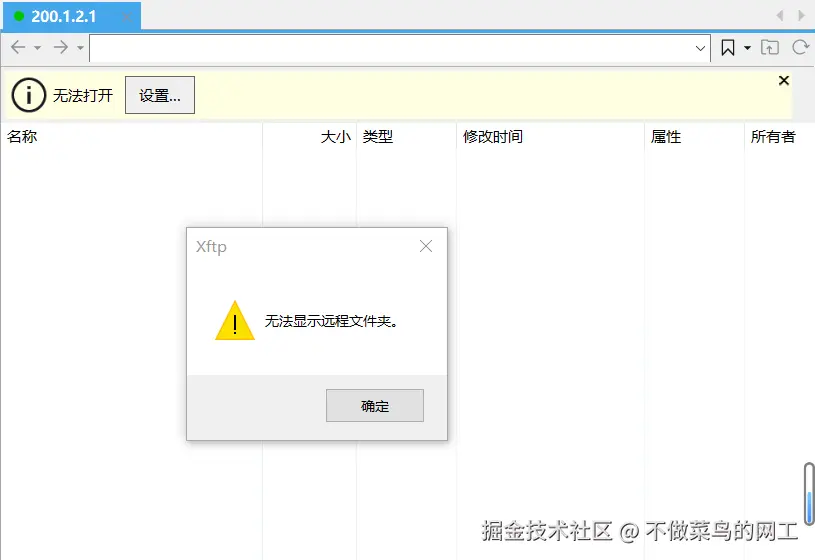

能连接到FTP服务器 但是远程文件夹无法显示
