基于SiC模块的三相四线制储能变流器在不平衡电网下的控制策略：减少直流侧电压纹波的算法

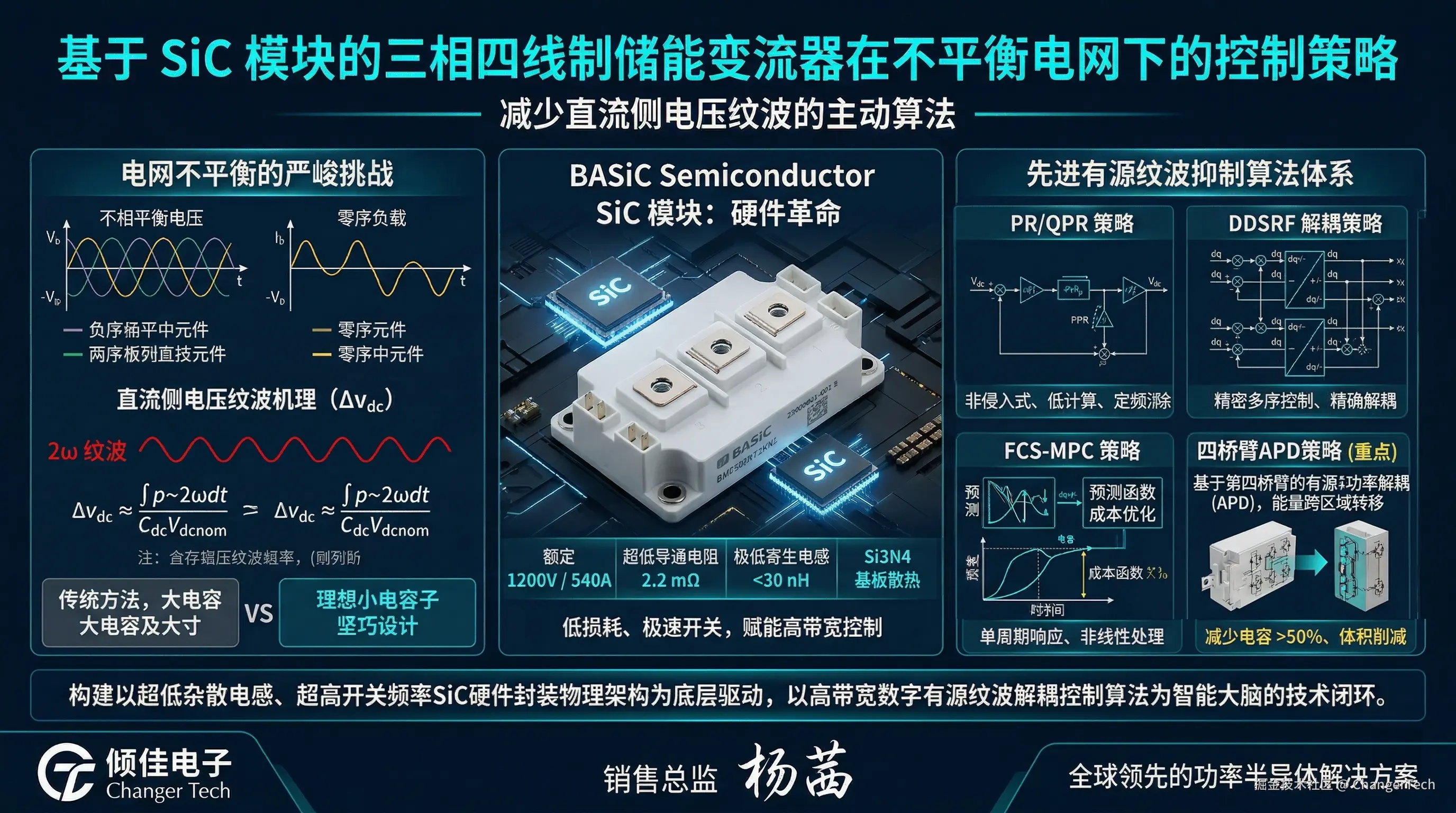

在全球能源结构向低碳化、清洁化转型的宏观背景下，高渗透率的分布式可再生能源（如光伏、风电）与大功率非线性负载（如电动汽车快速充电站、数据中心）被广泛接入低压配电网。这种深度的源荷交互不仅改变了传统电网的潮流分布，也导致电网电压和负载电流常常处于严重的不平衡状态 。储能变流器（Power Conversion System, PCS）作为微电网、储能电池系统与公共电网之间能量双向交互的核心枢纽，必须具备在极度不平衡的电网条件下稳定、高效运行的能力 。
传统的两电平三相三线制变流器在处理不平衡负载时，面临着零序电流无物理通路的核心问题，这极大地限制了其在非对称负载条件下的电压调节能力。因此，三相四线制（Three-Phase Four-Wire, 3P4W）储能变流器拓扑应运而生并被广泛采用 。3P4W拓扑能够为零序电流提供低阻抗的物理回路，从而在单相负载突变或电网电压不对称时，维持三相输出电压的独立平衡与精确控制 。然而，在不平衡工况下，由负序和零序分量引起的瞬时有功和无功功率波动，会以两倍电网基波频率（2ω）的形式直接渗透到直流侧，导致直流母线电压产生严重的二次谐波纹波 。这种低频大振幅的电压纹波不仅会显著降低直流侧的电能质量，增加储能电池组的内部发热与老化速率，还会对变流器的交流侧输出电流引入奇次谐波，严重威胁整个储能系统的稳定性与使用寿命 。
在传统的工程实践中，为了抑制这种二次电压纹波，最直接且被动的方法是大幅增加直流侧母线支撑电容（通常为电解电容）的容量 。但这种妥协方案不仅显著增加了系统的体积、重量和硬件成本，而且电解电容本身较短的寿命周期也成为了制约高可靠性储能系统发展的瓶颈 。随着宽禁带半导体技术的飞速发展与商业化成熟，碳化硅（SiC）MOSFET凭借其耐高压、耐高温、超低导通电阻和极快开关速度的物理特性，正在全面取代传统的硅（Si）基IGBT器件 。SiC器件的引入不仅大幅提升了变流器的功率密度和转换效率，更深远的意义在于，其支持的高达数十千赫兹的开关频率极大地拓宽了电流和电压控制环路的控制带宽 。这种硬件赋能使得在不增加额外无源滤波元件的前提下，通过实施高带宽的先进数字有源控制算法（如比例谐振控制、双同步旋转坐标系解耦控制、模型预测控制以及有源功率解耦策略），实现对直流侧电压纹波的精准、主动抑制成为可能 。

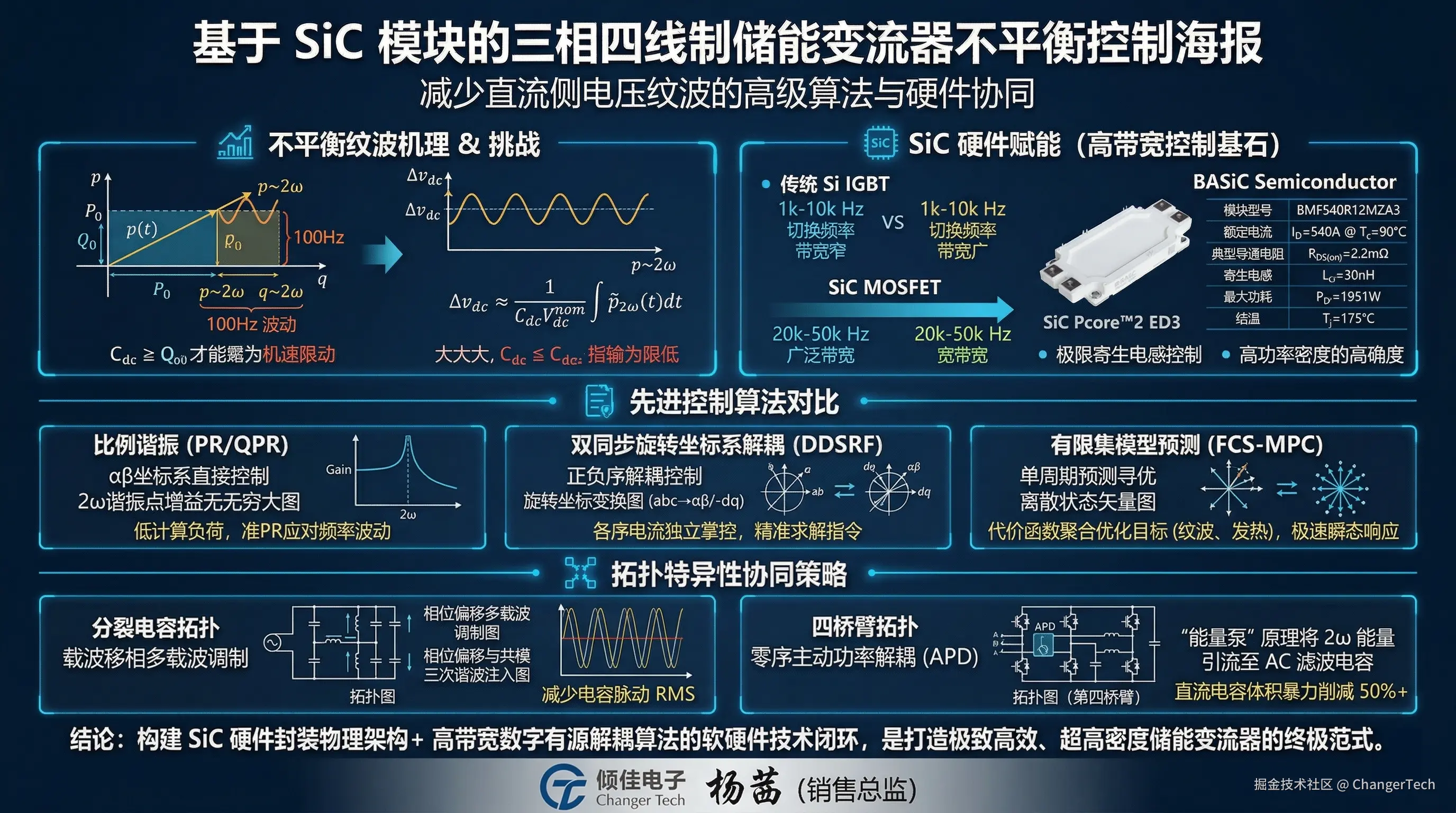

倾佳电子将深入剖析三相四线制储能变流器在不平衡电网工况下的直流侧电压纹波产生机理，系统评估SiC功率模块的先进硬件封装特性及其对控制系统高带宽的赋能作用，并详尽论述与对比当前旨在减少直流侧电压纹波的多种前沿控制算法及其工程实现策略。
三相四线制变流器在不平衡电网下的功率与纹波机理
要实现对直流侧二次电压纹波的精准抑制，必须首先从严谨的数学模型和物理本质上揭示不平衡电网条件下的瞬时功率流动规律。根据改进的瞬时无功功率理论（p-q理论），三相四线制系统中的电压和电流可以被正交分解为正序、负序和零序分量 。这些序列分量之间的复杂电磁交叉耦合，是导致直流侧电能质量恶化的根源。
瞬时功率的数学建模与坐标变换
在静止的三相自然坐标系（abc）中，不平衡的电网电压或负载电流难以直接进行闭环控制。通过Clarke变换，可将系统映射至互相正交的静止 αβ0 坐标系。在此坐标系下，三相四线制变流器的瞬时有功功率 p(t) 和瞬时无功功率 q(t) 可由各序电压与电流矢量的内积与外积组合表示。当电网电压或负载发生不平衡时，系统的空间电压矢量 v 和电流矢量 i 可分解为 ：
v=v++v−+v0
i=i++i−+i0
其中，上标 +, −, 0 分别代表基波正序、基波负序和基波零序分量。将上述分解后的空间矢量代入瞬时功率方程，瞬时有功功率 p(t) 和瞬时无功功率 q(t) 将不再是恒定值，而是包含直流分量与两倍频交流波动分量的复合函数 ：
p(t)=P0+Pc2cos(2ωt)+Ps2sin(2ωt)+p0(t)
q(t)=Q0+Qc2cos(2ωt)+Qs2sin(2ωt)+q0(t)
上述公式清晰地刻画了功率的构成。其中，P0 和 Q0 分别代表由正序电压与正序电流、负序电压与负序电流相互作用产生的瞬时有功功率和无功功率的恒定直流基线 。而 Pc2、Ps2、Qc2 和 Qs2 则是由于正序电压与负序电流相互作用，以及负序电压与正序电流相互交叉耦合所产生的两倍频（2ω）波动分量的幅值系数 。在工频为 50 Hz 的配电网中，这一波动表现为严酷的 100 Hz 脉动。
零序分量对直流纹波的特殊影响机制
与三相三线制系统不同，三相四线制系统中存在中性线，使得零序电流的流通成为可能。零序功率的动态特性对直流侧纹波的贡献具有独特性，且在设计控制算法时极易被忽略。假设零序电压 u0 和零序电流 i0 分别表示为 ：
u0=U0cos(ωt)
i0=I0cos(ωt+φ)
其中，U0 和 I0 分别为零序电压和零序电流的幅值，φ 为两者之间的阻抗功率因数角。由此产生的零序瞬时有功功率 p0(t) 和无功功率 q0(t) 的解析表达式为 ：
p0(t)=3U0I0cosφ−3U0I0cos(2ωt+φ)
q0(t)=3U0I0sin(2ωt+φ)
由上式可知，零序功率本质上不仅包含有功功率的直流偏置，更不可避免地注入了与正负序交叉耦合相同频率的 2ω 交流振荡分量 。这一二阶脉动功率使得不平衡工况下的总瞬时有功功率振荡幅度进一步恶化，直接对储能系统的直流链路构成冲击。
直流侧电压纹波的积分推导与容量依懒性
根据能量守恒定律，交流侧吸收或发出的瞬时有功功率 p(t) 必须与直流侧瞬时功率 pdc(t) 保持动态平衡（暂不考虑变流器内部半导体器件的高频开关损耗与无源元件的寄生损耗）。直流侧支撑电容 Cdc 两端的电压 vdc 满足以下非线性微分方程 ：
21Cdcdtd(vdc2)=Pdc−p(t)
由于 p(t) 中存在由负序和零序引发的 2ω 脉动总分量 p~2ω(t)=Pc2cos(2ωt)+Ps2sin(2ωt)−3U0I0cos(2ωt+φ)，该脉动能量将不可逆地在电容中进行周期性的充放电转换。经过积分运算，叠加在理想直流母线电压上的低频二阶电压纹波 Δvdc 可以近似表示为 ：
Δvdc(t)≈CdcVdcnom1∫p~2ω(t)dt
该公式揭示了一个严峻的工程现实：二次电压纹波的幅值与电网不平衡导致的两倍频功率幅值成正比，而与直流侧电容容量 Cdc 以及电网角频率成反比。在传统的PI线性控制框架下，如果不采用有源功率解耦或特定的抑制算法，只能通过物理增加成百上千微法的电解电容来抑制 Δvdc 。这与高功率密度、长寿命储能PCS的设计初衷背道而驰。
SiC功率模块在储能变流器中的硬件赋能与特性解析
为了通过主动的数字控制算法有效抑制上述推导得出的直流侧二次电压纹波，PCS控制环路必须具备足够宽的高频响应能力和抗扰动裕度。传统硅基IGBT器件受限于少数载流子的复合延迟（即“拖尾电流”现象）以及由此引发的巨大开关损耗，其最高开关频率通常被束缚在 1 kHz 到 10 kHz 之间 。根据奈奎斯特采样定理及数字控制延时理论（通常控制带宽设计为不高于开关频率的十分之一至五分之一），这种低开关频率使得闭环控制带宽难以突破数百赫兹 。在如此狭窄的带宽下，对 100 Hz 甚至 120 Hz 的二阶基波扰动进行高增益的闭环调节极其困难，强行推高增益不仅会导致严重的相位延迟，更会激发系统谐振，导致变流器失稳 。
以基本半导体（BASiC Semiconductor）为代表的工业级与车规级SiC MOSFET模块的规模化应用，彻底重塑了功率变换的硬件基础，从底层物理特性上为高带宽纹波抑制算法解除了枷锁。倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。
基本半导体代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
BASiC Semiconductor SiC模块的核心特性与技术优势
通过对BASiC Semiconductor多款专为大功率逆变器和储能变流器设计的1200V SiC MOSFET模块进行深度数据提取与分析，可以清晰地看到其在导通损耗、开关速度、热阻以及杂散电感控制等维度的跨越式突破。以下表格总结了若干代表性模块的核心电气与机械参数：
| 模块型号 | 封装架构 | 额定电压 (VDSS) | 连续漏极电流 (ID) | 典型导通电阻 (RDS(on) at 25°C) | 寄生电感 (Lσ) 测试条件 | 最大功耗 (PD) | 关键热学与封装特性 |
|---|---|---|---|---|---|---|---|
| BMF240R12E2G3 | Pcore™ 2 E2B | 1200 V | 240 A (TH=80∘C) | 5.0 mΩ (芯片级) 5.5 mΩ (端子级) | 低电感设计 | 785 W | Si3N4陶瓷基板, Press-FIT压接, 集成NTC, 零反向恢复 |
| BMF240R12KHB3 | 62mm 半桥 | 1200 V | 240 A (TC=90∘C) | 5.3 mΩ (芯片级) 5.7 mΩ (端子级) | 30 nH | 1000 W | PPS外壳, Si3N4陶瓷基板, 铜基板散热, 结温高达 175°C |
| BMF360R12KHA3 | 62mm 半桥 | 1200 V | 360 A (TC=75∘C) | 3.3 mΩ (芯片级) 3.6 mΩ (端子级) | 低电感设计 | 1130 W | Ciss 22.4nF, Coss 0.84nF, 极低开关损耗设计 |
| BMF540R12KHA3 | 62mm 半桥 | 1200 V | 540 A (TC=65∘C) | 2.2 mΩ (芯片级) 2.6 mΩ (端子级) | 30 nH | 1563 W | Eon 37.8mJ, Eoff 13.8mJ (25°C), 极高电流密度 |
| BMF540R12MZA3 | Pcore™2 ED3 | 1200 V | 540 A (TC=90∘C) | 2.2 mΩ (典型值) | 30 nH | 1951 W | 优化内部引线布局, Si3N4陶瓷, PD极高, 适应高频储能 |
1. 杂散电感的极致控制与高频开关性能
在高速开关转换（极高的 dv/dt 与 di/dt）过程中，模块内部的杂散电感（Stray Inductance）是诱发关断电压尖峰（Vovershoot=Lσ⋅dtdi）、高频电磁干扰（EMI）以及栅极振荡的罪魁祸首 。如上表所示，BMF540R12KHA3 和 BMF540R12MZA3 模块在标定动态开关特性时，其测试回路的杂散电感 Lσ 被严格控制在极低的 30 nH 级别 。Pcore™2 ED3 等先进封装技术通过叠层母排架构和Kelvin源极设计的引入，最大限度地缩短了换流回路面积并解耦了功率回路与驱动回路 。这种极低的电感特征，配合单管极低的开启能量（如 BMF240R12KHB3 仅为 11.8 mJ ），使得该系列模块能够在不牺牲可靠性的前提下，稳定运行在 20 kHz 至 50 kHz 的超高频区间 。
2. 热学架构重构与极限功率密度
大功率不平衡纹波抑制往往要求变流器在注入补偿无功或谐波电流时承受额外的热负荷。以 BMF540R12MZA3 为例，其支持高达 1951 W 的单管功率耗散能力（在壳温 25∘C 下），并能在 175∘C 的最高虚拟结温下持续运作 。这一优异的热学表现深刻依赖于其采用的 Si 3 N 4（氮化硅）陶瓷活性金属钎焊（AMB）基板与铜散热底板组合 。相较于传统氧化铝（Al2O3），氮化硅不仅具备数倍的热导率以降低结到壳的热阻（Rthjc），更能承受数万次剧烈的高频热机械应力冲击，赋予了模块极佳的功率循环耐久性（Power Cycling Capability）。这保障了SiC变流器在执行复杂数字控制算法时的全天候高可靠性。
硬件高频化对控制环路带宽与纹波抑制的深远影响
SiC器件不仅是效率的催化剂，更是控制算法演进的基石。在传统的由硅IGBT驱动的变流器中，为了过滤双倍频（2ω）纹波而不影响并网电流的正弦度，通常要在直流母线电压外环中串入一个截止频率极低（往往在 10 Hz 到 20 Hz 之间）的低通滤波器（LPF）或陷波器 。这种做法虽然屏蔽了 100 Hz 的扰动，却导致直流电压动态响应极为缓慢，在负荷突变时极易引起母线电压的灾难性跌落。
借助SiC的高频开关能力，变流器的内部延时被压缩至微秒级。控制环路带宽可以安全地扩展至数千赫兹（2 kHz∼5 kHz）。在这种高带宽体制下，控制系统不再需要被动地“躲避”二阶纹波扰动，而是能够部署高阶的比例谐振控制、模型预测控制等算法，主动追踪并产生用于抵消不平衡功率波动的反向控制指令，实现系统层面电容体积的大幅缩减与响应速度的双赢 。
针对三相四线制储能变流器的直流纹波抑制先进控制算法
在突破了底层硬件带宽限制后，学术界与工业界针对三相四线制变流器在不平衡电网下的直流侧电压纹波问题，提出了多种极具深度的有源控制算法。这些算法通过软件逻辑重塑了电流的分配轨迹，从而在不增加任何额外电力电子元器件的条件下，实现了纹波的精确对消 。
1. 比例谐振 (PR) 与准比例谐振 (QPR) 复合控制策略
在应对不平衡工况时，若固守传统的双同步旋转坐标系（dq轴）中的比例积分（PI）控制器，由于正、负序电流的同时存在，负序分量在正序同步坐标系中将以两倍频（2ω）交流干扰的形式展现 。传统的PI控制器虽然对直流偏置具备无静差跟踪能力，但其对交流扰动的开环增益十分有限，不可避免地产生稳态幅值误差和相位滞后 。
算法内核与内模原理
比例谐振（Proportional-Resonant, PR）控制策略通常在静止 αβ 坐标系中实施，直接对交流正弦信号进行控制。其核心设计思想基于内模原理（Internal Model Principle），通过在控制器的传递函数中植入与目标扰动信号频率严格一致的谐振极点，使得系统在该特定频率下具有趋于无穷大的开环增益，从而实现无误差的指令跟踪和扰动抑制。理想的PR控制器传递函数可表述为：
GPR(s)=Kp+s2+ω02Kis
在解决直流侧 2ω 电压纹波抑制的具体场景中，工程师通常在基于PI的直流母线电压外环控制结构中，并联一个谐振频率设定为 2ω 的谐振器，构成 PI-R 复合控制器 。由于不平衡引发的瞬时功率脉动主频即为 2ω，该复合控制器不仅能够利用PI部分维系直流电压的宏观稳定，更能通过谐振器自动产生抵消 100 Hz 波动的补偿指令 。
在实际的电网应用中，电网频率可能存在微小的动态偏移（例如 49.8 Hz 到 50.2 Hz 波动）。理想谐振器的增益频带极窄，极易导致补偿失效。因此，工程中广泛采用引入阻尼因子的准比例谐振（Quasi-PR）控制器 ：
GQPR(s)=Kp+s2+2ωcs+(2ω)22Krωcs
此处，ωc 代表截止频率参数，其作用是适度拓宽谐振峰的有效频带宽度，使得在电网频率波动时，变流器仍能维持对纹波的强力抑制增益 。
在SiC平台上的非侵入式优势 利用PI-R或QPR策略抑制直流电压纹波的最大亮点在于其 “非侵入性”与极低的计算负担 。不同于其他高级算法，该策略完全免除了对电网电压和电流正、负、零序分量的繁琐提取运算（如基于二阶广义积分器 SOGI 的分离算法），也无需多重锁相环（PLL）的介入，大幅节约了DSP或MCU的运算周期 。凭借SiC模块赋予的高开关频率与高采样率，谐振控制器在高频段的相位裕量得到充分保障，从而避免了高增益谐振点引发系统闭环失稳的风险，极大提升了纹波的抑制深度与鲁棒性 。
2. 双同步旋转坐标系解耦控制 (DDSRF) 策略
在某些对并网电能质量要求极高，或面临严苛并网导则（Grid Codes）约束的储能电站中，变流器不仅需要消除直流母线纹波，还被强制要求独立管控注入电网的各序电流（例如发出无功支撑负序电压）。此时，双同步旋转坐标系（Decoupled Double Synchronous Reference Frame, DDSRF）控制策略成为了首选架构 。
算法解析与解耦网络 DDSRF控制体系依赖精密的高频相序提取算法。它首先将三相电压与电流从自然 abc 坐标系经Clarke变换至 αβ 静止坐标系，接着利用两个旋转方向相反（+ω 与 −ω）的Park变换网络，将包含拍频分量的电流转化为互相独立的直流量：正序分量 (Id+,Iq+) 与负序分量 (Id−,Iq−) 。针对三相四线制系统，DDSRF架构还需额外在零序轴建立专门针对零序电流 (I0) 的前馈闭环控制通道 。
为了彻底阻断由不平衡负荷引发的 2ω 瞬时功率脉动向直流侧蔓延，控制器必须有意识地主动合成并注入补偿电流分量。基于前文的瞬时功率解析模型，令瞬时有功功率的交流振荡分量强制为零（即令指令值 Pc2∗=0,Ps2∗=0），可以推导出所需的电流参考指令。这一过程需要实时求解复杂的非线性矩阵方程 ：
P0Q0Pc2∗Ps2∗=23Vd+Vq+Vd−Vq−Vq+−Vd+Vq−−Vd−Vd−Vq−Vd+−Vq+Vq−−Vd−Vq+Vd+Id+Iq+Id−Iq−
通过动态解算该矩阵，系统能够精确获取抑制纹波所需的负序电流参考指令 (Id−∗,Iq−∗)，并通过多个并行的PI控制器分别无差跟踪正、负、零三序指令 。这种定向施加特定反向序流以强制抚平瞬时功率波动的控制哲学，从能量交换的源头物理切断了不平衡功率扰动渗透入直流母线电容的路径 。
计算负荷与SiC硬件协同 DDSRF架构的复杂性在于其庞大的算法网络，其内部包含众多旨在消除正负序坐标系间交叉耦合的两倍频解耦前馈支路，对锁相环（PLL）锁定精度及数字处理单元的实时算力提出了极致挑战 。在传统的低频开关系统中，密集的计算延迟会导致坐标反变换产生巨大的相位偏移，使得解耦网络失效。在此，BASiC等品牌提供的具有极低寄生电感（30 nH）的高频SiC半桥模块（如 Pcore™2 ED3），通过将变流器物理开关频率提速数倍，极大压缩了电流环的指令响应死区，为DDSRF算法中高频谐波及不平衡指令的快速、无相移跟踪提供了完美的物理载体 。
3. 有限集模型预测控制 (FCS-MPC) 策略
为了规避传统多环级联结构（如前述DDSRF控制）在复杂解耦中遭遇的参数整定困难与多环路带宽冲突，近年来，有限集模型预测控制（Finite Control Set Model Predictive Control, FCS-MPC）以其卓越的非线性处理能力和单周期瞬态响应速度，被大量引入到三相四线制SiC变流器的纹波压制领域 。
代价函数的构建与寻优
FCS-MPC在理念上彻底颠覆了基于连续数学传递函数的PWM调制模式与PI反馈闭环。它把功率变流器视为一个离散状态机，利用拓扑结构所能输出的所有合法离散开关状态（对于三相四线制四桥臂变流器，计及第四桥臂状态后存在 24=16 种基本电压矢量状态）对系统下一拍的电气响应进行穷举预测。
算法的精髓在于建立一个聚合了系统多重优化目标的代价函数（Cost Function, J）。为了在极其不对称的负荷下主动钳位直流母线电压纹波，同时兼顾电能质量，可以将直流电压的滚动预测误差一并纳入代价函数：
J=λ1∥iabc∗(k+1)−iabcp(k+1)∥2+λ2∥vdc∗(k+1)−vdcp(k+1)∥2+λ3⋅fsw
在上式中：
- 第一项主要负责交流侧电能质量，惩罚实际电流预测值 iabcp 对参考轨迹 iabc∗ 的偏离；
- 第二项（权重 λ2）则专项锚定直流侧表现，通过惩罚直流电容电压预测值 vdcp 的波动，强制算法偏向于选择能够抵消二次脉动能量的开关组合，从而将电压紧紧“锁”在参考基准 vdc∗ 附近；
- 第三项则通过引入惩罚因子限制开关动作频率，优化全系统发热 。
在每一个极短的微秒级采样周期内，MPC算法对16种开关状态对应的代价函数 J 进行实时计算与评估，并立刻输出使得 J 最小的一组开关脉冲，直接控制SiC器件。
算法演进与极速开关特性的契合 由于抛弃了内环积分器的延时累积，MPC具有迄今为止最快的动态调整速率，能够针对电网中的不对称跌落或突变瞬间作出决策，阻止不对称能量冲入直流母线 。然而，三相四线制的高状态维度给微处理器的实时寻优带来了严峻负担 。在这里，SiC半导体的高速特性再次成为技术落地的保障：极低的导通与开关损耗允许控制器在 100 kHz 甚至更高的频率下执行MPC轮询 。此外，结合创新的占空比预评估模型或基于扇区快速定位的改进型MPC策略，能够提前剔除大量冗余电压矢量，将状态机搜索时间成倍压缩。这种软硬件的无缝配合，充分释放了SiC器件的高频低损特性，将全数字、非线性、无级联控制的纹波抑制潜能推向了极致 。
针对三相四线制特定拓扑的硬件协同纹波解耦策略
前面论述的PR、DDSRF和MPC等软件算法，大多是在宏观有功和无功层面施加补偿。然而，三相四线制变流器的物理拓扑构型（主要分为分裂直流电容型和四桥臂型）从根本上决定了零序电流在直流侧的物理回流路径，因此，依托具体的硬件结构，衍生出了更具物理针对性、效果更彻底的直流纹波解耦控制策略。
1. 分裂电容拓扑（Split-Capacitor Topology）下的载波移相控制
在低成本的三相四线制方案中，通常采用分裂电容拓扑。即通过将直流母线上的两个支撑电容（C1 和 C2）串联，并将交流侧的第四线（中性线）直接硬连线至两个电容的公共中点 。
中点电位崩塌与低频纹波危机 这种结构的致命缺陷在于，不平衡负载或单相故障所产生的巨大中性线零序电流 in 无处可去，只能以低频交流的形式被强制灌入并穿透直流中点。这不仅在整个直流母线 vdc 上引发剧烈的两倍频（2ω）纹波叠加，更危险的是，由于电流单向充放电的不对等，会在上下半桥电容之间诱发工频（ω）的中点电位严重偏移（即 vc1 与 vc2 电压崩塌失衡）。由于缺乏主动的中线电流调节手段，传统设计中只能妥协性地配置超大容量的薄膜电容阵列进行被动硬抗。
载波移相多载波调制策略 (Phase-Shifted Multi-Carrier Modulation) 为了在不改动硬件的前提下缓解零序冲击，研究人员针对性地提出了一种载波移相多载波脉宽调制策略 。由于变流器的三个桥臂均连接在同一个分裂电容节点上，通过主动调整分配给各相桥臂的PWM三角载波信号之间的初始相位角偏移，可以人为地重塑中线电流中各次谐波和低频分量的相位分布与叠加态。
经过严密的谐波数学分析证明，当在PWM调制器中刻意设定特定的相间载波延迟（例如交错角设定为 2π/n），并辅以共模三次谐波注入时，能够主动打散并错开各相桥臂电流在直流电容中点处的重叠峰值时序 。这种高频维度的时序错位技术，可以大幅削减实质流入分裂电容回路中的有源均方根（RMS）脉动电流，而完全不会干扰基波输出动态性能。其实施结果有效收窄了由不平衡负载激发的电位漂移幅度，从而间接抑制了直流侧衍生出的 2ω 电压纹波含量 。配合诸如 BMF360R12KHA3 等高开关速度SiC模块的运用，高频载波的移相处理将能量脉动集中向更高频段推移，使之极易被极小巧的高频无源滤波器所消纳。
2. 四桥臂拓扑（Four-Leg Topology）的零序主动功率解耦控制
为了从物理根源上斩断分裂电容中点电位波动以及低频零序电流穿越直流母线的隐患，四桥臂变流器（4-Leg Converter）引入了一个具备全控能力的独立第四桥臂，专职掌管中性线的电流回路 。
基于第四桥臂的有源功率解耦（Active Power Decoupling, APD）策略 在具有全控第四桥臂的系统中，除通过常规前馈环控制零序电流跟踪外，还可实施无需增加外部容性感性器件的内部有源功率解耦控制策略 。在早期的四桥臂控制理念中，额外的桥臂仅被降级视为一条低阻抗的零序泄流通道；但在先进的宽带APD算法中，这第四桥臂被上升到了调节系统全局瞬时电磁能量平衡的战略高度。
该策略的物理机制极为精妙：设不平衡负载反噬到直流母线上的预期二阶瞬时脉动功率为 P2ω。在该算法控制下，主控制器并不试图将被动电容增大，而是刻意合成出一个精准计算的高频二阶零序补偿电压指令（vzero），并通过第四桥臂的PWM输出 。当这一含有二阶特性的补偿电压通过第四桥臂施加到交流侧的星型或角型 LC 滤波电容网络上时，它犹如一个“能量泵”，强行将不平衡工况诱发的二阶脉动电流能量从原本通向直流母线的回路中“引流”，并暂存于交流侧各相的高压滤波电容器中 。为了确保这股“兴风作浪”的零序补偿电压不会破坏客户端（负载侧）相电压的正弦度与平衡，系统控制器必须极度精巧地在前三相主桥臂的参考电压指令中，反向叠加等额的零序电压抵消分量，实现负载侧对解耦过程的无感知 。
体积削减与功率密度飞跃 这种高度拓扑特异性的创新算法，以纯控制逻辑的手段，完成了将原本肆虐于直流侧的 2ω 庞大能量波动，乾坤大挪移至三相交流滤波网络中的壮举。严格的实验和实时仿真验证表明，该解耦策略能够干脆利落地抹除直流母线中高达 90% 以上的低频纹波分量。由于纹波能量被转移，在满足相同严格的直流母线电压纹波公差标准（如波动 <2%）的前提下，设计者可将直流侧薄膜或电解支撑电容的总容量暴力削减 50% 甚至更高 。
这种系统体积和重量上的颠覆性缩减，对于当今寸土寸金的车载储能充电架构、航空航天微电网而言，具有不可估量的商业与工程价值。这与前文着重剖析的诸如 BASiC Semiconductor BMF540R12MZA3（Pcore™2 ED3）与 BMF360R12KHA3 等工业级 SiC 模块孜孜以求的极致功率密度、超低导通损耗、低寄生电感的核心封装理念实现了软硬件层面的完美共振与逻辑闭环 。SiC模块的高频无损开关保证了第四桥臂在注入高频抵消电压时不至于由于发热崩溃，而APD算法则扫除了系统内最臃肿的储能电容。
结论
综上所述，三相四线制储能变流器在面临高度不平衡电网与不对称负载工况时，直流侧所涌现的大幅度二次（2ω）低频电压纹波，其根本原因在于瞬时功率方程中不可消除的负序交互与零序能量脉冲。在长寿命和高功率密度的设计需求下，传统的通过大量堆砌直流侧电解电容来进行被动缓冲的方案已逐渐被时代淘汰。
本报告详尽剖析了基于宽禁带碳化硅（SiC）功率模块底层硬件革命所引爆的控制策略系统性飞跃。以基本半导体（BASiC Semiconductor）研发的 BMF540R12MZA3、BMF540R12KHA3 等工业级模块为代表的技术体系，凭借高达 1200 V/540 A 的卓越载流能力、低至 2.2 mΩ 的极限导通电阻、具备极强热循环耐久度的 Si3N4 陶瓷覆铜基板散热架构，以及被严苛抑制在 30 nH 级别的内部寄生电感，不仅断崖式地降低了功率变换的开关损耗，更为大幅拉升数字控制系统的前端采样率与闭环带宽提供了坚实的物理保障。
在这一超越传统硅基极限的高带宽硬件基石之上：
- 比例谐振（PR/QPR）控制 能够发挥其无需复杂相序分离的非侵入式控制优势，仅利用极低的计算资源便为母线纹波提供高鲁棒性的定频消除手段；
- 双同步旋转坐标（DDSRF）解耦与模型预测控制（MPC） 彻底挣脱了延时的枷锁，通过瞬态预测与复杂的代价函数评估，赋予了变流器多重序流极速重构与微秒级精准阻断不对称能量向直流渗透的智能；
- 针对高端的四桥臂拓扑，利用其第四相的自由度所施展的有源功率解耦（APD）控制算法，以前所未有的创意将低频脉动能量跨区域转移至交流无源网络中吸收，不仅将直流纹波化解于无形，更创造了使昂贵的直流支撑电容体积直接减半的工程奇迹。
构建以超低杂散电感、超高开关频率SiC硬件封装物理架构为底层驱动，以高带宽数字有源纹波解耦控制算法为智能大脑的技术闭环，必将成为未来突破微电网不平衡约束、打造新一代极致高效、超高密度储能变流器（PCS）核心技术壁垒的终极解决范式。
