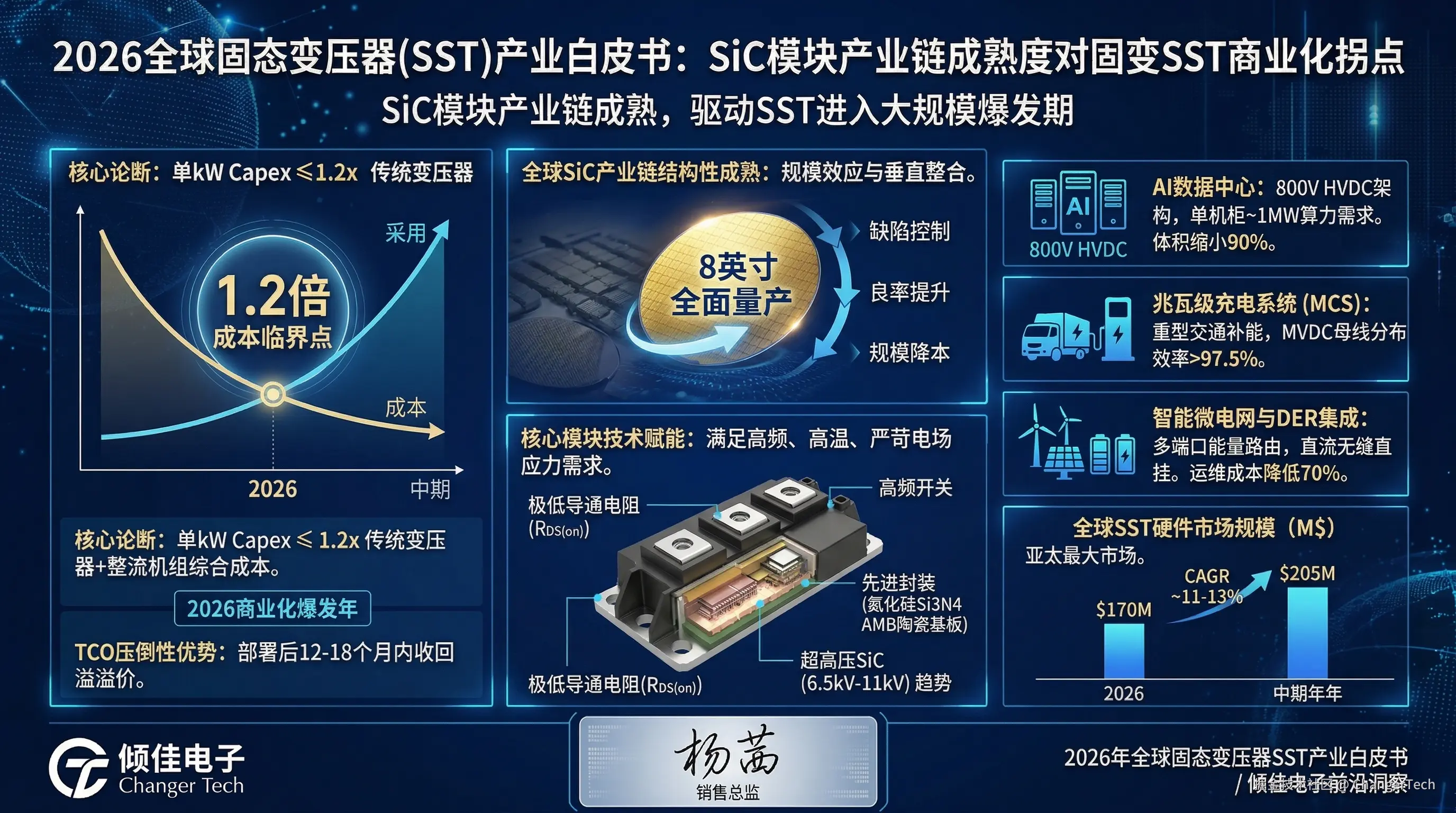

2026全球固态变压器SST产业白皮书：SiC模块产业链成熟度对固变SST商业化拐点
自十九世纪末托马斯·爱迪生与尼古拉·特斯拉的“交直流之争”以来，基于铜线绕组与铁芯的传统电磁变压器一直是全球电力传输与分配网络的绝对基石。然而，随着全球能源转型的急剧加速、人工智能（AI）数据中心算力密度的指数级攀升，以及兆瓦级电动汽车（EV）超充网络的广泛铺开，传统配电变压器在体积、重量、单向潮流控制以及缺乏动态电压调节能力等方面的物理与工程瓶颈已彻底暴露。在这一宏观产业背景下，固态变压器（Solid State Transformer, SST）作为电力电子技术、高频磁性材料与现代控制理论深度融合的产物，正处于大规模商业化爆发的前夜。
倾佳电子白皮书基于详实的产业链数据、关键企业的技术参数以及宏观经济模型，提出核心产业论断：得益于碳化硅（SiC）功率半导体产业链在8英寸（200mm）晶圆时代的全面成熟，以及先进封装工艺的规模化降本，至2026年底，由SiC模块构建的固态变压器（SST）单kW建造成本将历史性地下探至“传统变压器+整流机组”综合成本的1.2倍以内。这一1.2倍的资本支出（Capex）临界点，结合固变SST在占地面积缩小约90%、系统级效率提升以及运维成本降低上的压倒性全生命周期拥有成本（TCO）优势，将彻底逆转固变SST此前仅限于特殊场景的商业逻辑。2026年将被定义为全球固变SST产业正式进入大规模商业化爆发期的“绝对拐点”。
第一章 固态变压器（SST）的物理逻辑与硅基材料的局限性
要深刻理解2026年这一商业化拐点，首先必须解析固态变压器的底层运行逻辑以及传统硅（Si）基功率器件为何无法催生固变SST的产业化。固态变压器并非传统意义上的静止电磁感应设备，而是一个由高压电力电子变换器和高频变压器组成的多级能量路由系统。其典型拓扑结构通常包含三个高频开关级：首先是主动前端（Active Front End, AFE）整流级，将中压交流电（MVAC）转换为中压直流电（MVDC）；其次是高频隔离DC/DC变换级，通过高频逆变、高频变压器隔离降压以及二次侧整流，输出低压直流电（LVDC）；最后是可选的DC/AC逆变级，用于输出所需的交流电。
在这种架构中，变压器的体积与其工作频率成反比。通过将工作频率从电网的50/60 Hz提升至数十千赫兹（kHz）甚至上百千赫兹，固变SST内部的磁性组件体积可以成百倍地缩小，从而实现系统整体占地面积减少高达90%的设计目标。然而，提升开关频率带来了致命的工程挑战：开关损耗。在传统的硅（Si）基绝缘栅双极型晶体管（IGBT）技术下，器件在承受中高压（如3.3kV、6.5kV）时，其开关过程中的拖尾电流会导致极高的开关损耗。如果强制硅基IGBT在高频下运行，巨大的热损耗将瞬间烧毁器件，或者需要庞大且昂贵的液冷系统来维持热平衡，这完全抵消了高频变压器带来的体积优势。
碳化硅（SiC）宽禁带半导体材料的成熟，从根本上打破了这一物理桎梏。与硅材料相比，碳化硅拥有近十倍的临界击穿场强、三倍的禁带宽度以及三倍的热导率。极高的击穿场强意味着在承受相同耐压的情况下，SiC器件的漂移区厚度可以大幅减薄，从而极大降低了导通电阻（RDS(on)）。更为关键的是，SiC MOSFET作为单极型器件，在关断过程中不存在少数载流子的复合过程，彻底消除了IGBT的电流拖尾现象，使其开关损耗降低了一个数量级。这种材料物理层面的革命，使得固变SST能够在保持极高系统效率（97.5%至99%）的同时，轻松突破高频运行的壁垒，为固变SST的商业化奠定了坚实的基础。
第二章 2026年全球SiC产业链的结构性成熟与降本曲线
固变SST的商业化进程与SiC半导体产业链的成熟度高度绑定。2026年，全球SiC供应链已从早期的“绝对产能短缺”与“高昂良率损耗”阶段，过渡到以8英寸晶圆量产、缺陷密度控制和垂直整合为核心的“结构性成熟”新阶段。这种成熟直接驱动了SiC功率模块成本的断崖式下降，成为促成1.2倍成本拐点的核心动力。
2.1 8英寸（200mm）晶圆的全面量产与规模效应
2026年是全球SiC产业从6英寸（150mm）向8英寸（200mm）晶圆全面过渡的分水岭。晶圆尺寸的横向扩展是半导体产业降低单位芯片成本的最有效手段。从物理几何角度计算，8英寸晶圆的可用面积是6英寸晶圆的1.78倍，这意味着在边缘排布损耗相同的情况下，单片晶圆产出的合格裸晶（Die）数量将接近翻倍。尽管大尺寸SiC晶锭的生长面临着极高的技术门槛，包括极长的生长周期（需数天时间而非传统硅的数小时）、温度梯度的精确控制以及微管（Micropipes）和基面位错（BPD）等晶体缺陷的抑制，但头部企业在2026年已成功跨越了这些工程鸿沟。
欧洲半导体巨头也在加速扩产。Infineon（英飞凌）为应对市场变化，设定了2026财年AI相关收入达到15亿欧元的目标，并计划在2027年将其提升至25亿欧元。其位于马来西亚居林（Kulim）的Module 3工厂已进入200mm SiC晶圆的产能爬坡期，以落实其在2030年占据全球SiC市场30%份额的战略目标。
2.2 供应链区域化竞争与良率提升
除了国际巨头的产能扩张，中国本土SiC产业链的强势崛起是加速成本下降的另一大关键因素。2026年，中国制造商在SiC外延生长和器件制造领域进行了激进的产能扩张。尽管部分环节面临质量控制和良率波动的挑战，但中国市场庞大的规模效应和政策支持，使得整体SiC供应链呈现出区域化的竞争态势。中国企业在材料制备、芯片设计、封装测试等全产业链的突破，极大地压缩了SiC器件的溢价空间。例如，SICC（天岳先进）不仅在200mm衬底上实现了稳定供货，更在慕尼黑电子展上率先展示了300mm（12英寸）的n型SiC晶圆原型，预示着未来成本进一步下降的技术路径。倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。
基本半导体代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
在良率与可靠性管理方面，针对固变SST所需的超高压和长期运行稳定性，Entegris等半导体材料与流体管理供应商通过优化从晶体生长到器件制造的每一个环节，显著提高了大尺寸SiC晶圆的良率。制造工艺的稳定，直接使得应用于固变SST的1200V至3300V级别高压SiC MOSFET的采购成本在2026年达到了一个极具吸引力的甜点（Sweet Spot）。
第三章 固变SST核心模块技术解析：1200V SiC器件的工程突破
在固变SST的实际工程应用中，模块化多电平变换器（MMC）或级联H桥（CHB）是最主流的拓扑结构。这些拓扑通过将多个低压模块串联，来承受电网的中高压（如10kV、35kV）。因此，1200V级别的SiC MOSFET模块成为了构建固变SST系统的核心基础“积木”。以行业领先企业基本半导体（BASIC Semiconductor）在2025-2026年推出的多款1200V SiC功率模块为例，我们可以深度剖析这些器件是如何在导通损耗、开关频率、热管理以及绝缘可靠性上全面满足SST的苛刻需求的。
3.1 极低导通电阻与大电流承载能力
在固变SST的主动前端（AFE）整流级，功率模块需要处理来自电网或微网的巨大连续电流。任何微小的电阻都会转化为巨大的焦耳热损耗（I2R）。基本半导体的BMF540R12MZA3模块代表了2026年行业的顶尖水平。该模块采用Pcore™2 ED3半桥封装，其漏源极击穿电压（VDSS）为1200V，在90°C的壳温（TC）下可承载高达540A的连续漏极电流（ID），脉冲漏极电流（IDM）更是高达1080A 。
更为瞩目的是其极致的导通电阻表现。BMF540R12MZA3在栅源电压（VGS）为18V、虚拟结温（Tvj）为25°C时，其典型的漏源导通电阻（RDS(on)）仅为2.2 mΩ 。在功率半导体物理中，导通电阻通常会随着温度的升高而显著增加，即所谓的正温度系数效应。然而，该模块在极端的175°C工作结温下，其典型RDS(on)仅上升至3.8 mΩ（最大值为5.4 mΩ） 。这种优异的高温导通特性，意味着固变SST在满负荷、高温工况下运行时，能够保持极低的静态导通损耗，大幅降低了系统对液冷或强制风冷等庞大热管理系统的依赖，从而直接缩小了固变SST的系统体积并降低了配套成本。
同时，另一款采用62mm标准工业封装的BMF540R12KHA3模块，同样具备1200V耐压和540A（壳温65°C）的电流能力，其芯片级（@chip）典型导通电阻在25°C和175°C下分别为2.2 mΩ和3.9 mΩ，端子级（@terminals）电阻则为2.6 mΩ和4.5 mΩ 。这些极低阻抗的数据充分证明了SiC工艺在降低高功率密度设备传导损耗方面的决定性作用。
3.2 寄生参数控制与超高频开关性能
固变SST实现体积缩减的物理法则是提升开关频率，这要求功率模块在执行开通和关断动作时，不仅要速度极快，还要将开关过程中的能量损耗（Eon和Eoff）降至最低。在此过程中，模块内部的寄生电容和寄生电感是最大的技术阻碍。
BMF540R12MZA3在动态特性上表现出了卓越的高频适应性。在800V的漏源电压下，其输入电容（Ciss）为33.6 nF，输出电容（Coss）为1.26 nF，而对高频开关影响最大的反向传输电容（Crss，即米勒电容）被极大地抑制在了0.07 nF的极低水平 。极低的米勒电容不仅大幅缩短了开关延迟时间，使得器件能够以更高的dv/dt进行状态切换，而且有效防止了在高频半桥电路中常见的寄生导通（Crosstalk）现象，确保了固变SST逆变级和隔离DC/DC级（如双有源桥DAB拓扑）的稳定运行。
此外，该模块的输出电容存储能量（Eoss）仅为509 μJ，内部栅极电阻（RG(int)）低至1.95 Ω 。在典型的测试工况下（VDD=800V, ID=360A, RG=7.0Ω），其开启延迟时间（td(on)）为118 ns，上升时间（tr）为101 ns，关断延迟时间（td(off)）为183 ns，下降时间（tf）仅为41 ns 。在开关能量损耗方面，BMF540R12MZA3在25°C时的开通损耗（Eon）为14.8 mJ，关断损耗（Eoff）为11.1 mJ 。这些优异的动态参数使得固变SST系统能够在数十kHz的频率下高效运行，彻底摆脱了传统硅基器件的频率枷锁。模块内反并联的MOSFET体二极管也经过了专门的优化，其反向恢复电荷（Qrr）在25°C时仅为2.7 μC，反向恢复能量（Err）低至0.7 mJ，极大地提升了系统在换流过程中的整体效率 。
为了展现产业链的深度与广度，基本半导体还提供了一系列针对不同功率等级固变SST节点的产品。
| 模块型号 | 封装形式 | VDSS (V) | ID 额定电流 (A) | 典型 RDS(on) @ 25°C | 输出电容 Coss @ 800V | 绝缘测试电压 (1分钟) |
|---|---|---|---|---|---|---|
| BMF60R12RB3 | 34mm半桥 | 1200 | 60A (TC=80∘C) | 21.2 mΩ | 157 pF | 3000 V |
| BMF80R12RA3 | 34mm半桥 | 1200 | 80A (TC=80∘C) | 15.0 mΩ | 210 pF | 3000 V |
| BMF120R12RB3 | 34mm半桥 | 1200 | 120A (TC=75∘C) | 10.6 mΩ | 314 pF | 3000 V |
| BMF160R12RA3 | 34mm半桥 | 1200 | 160A (TC=75∘C) | 7.5 mΩ | 420 pF | 3000 V |
| BMF240R12E2G3 | Pcore™2 E2B | 1200 | 240A (TH=80∘C) | 5.5 mΩ | 0.9 nF | 3000 V |
| BMF240R12KHB3 | 62mm半桥 | 1200 | 240A (TC=90∘C) | 5.3 mΩ | 0.63 nF | 4000 V |
| BMF360R12KHA3 | 62mm半桥 | 1200 | 360A (TC=75∘C) | 3.3 mΩ | 0.84 nF | 4000 V |
| BMF540R12KHA3 | 62mm半桥 | 1200 | 540A (TC=65∘C) | 2.2 mΩ | 1.26 nF | 4000 V |
| BMF540R12MZA3 | Pcore™2 ED3 | 1200 | 540A (TC=90∘C) | 2.2 mΩ | 1.26 nF | 3400 V |
上述表格中的数据不仅展示了SiC技术在降低导通电阻方面的惊人成就，更突显了其在不同功率段的全面覆盖能力 。例如，对于固变SST的辅助电源系统或低功率分布式节点，BMF60R12RB3和BMF80R12RA3等34mm封装模块提供了紧凑且高效的解决方案；而对于兆瓦级固变SST的主功率链路，BMF540系列则是不二之选。
3.3 高级热管理与绝缘封装材料科学
固变SST直接接入电网，其运行环境面临着剧烈的功率波动、严苛的温度循环以及持续的高压电场应力。传统氧化铝（Al2O3）陶瓷基板在承受大幅度温度循环时，由于其与硅芯片及敷铜层之间的热膨胀系数（CTE）差异，极易发生焊层疲劳破裂或陶瓷基板分层断裂，导致模块失效。
在2026年的前沿SiC模块中，材料科学的突破极大地提升了系统的使用寿命。例如，BMF540R12MZA3、BMF540R12KHA3以及BMF240R12E2G3等模块，全面采用了氮化硅（Si3N4）活性金属钎焊（AMB）陶瓷衬底 。氮化硅具有极高的机械断裂韧性和抗弯强度，其热导率远超氧化铝，且热膨胀系数更匹配SiC芯片。这种先进封装材料的应用，使得模块的功率循环（Power Cycling）能力提升了数十倍，完全能够满足固变SST长达数十年的设计寿命要求。
此外，为了确保在大电流下的散热效率，这些模块均配备了厚实的铜底板（Copper Baseplate），以实现热量的快速横向扩散。在绝缘设计上，由于固变SST涉及中高压隔离，模块本身的绝缘耐压极其关键。BMF540R12KHA3模块提供了高达4000V（RMS，交流，50Hz，持续1分钟）的隔离测试电压，BMF540R12MZA3也达到了3400V，BMF240R12E2G3和34mm系列模块则为3000V 。结合高比较漏电起痕指数（CTI > 200）和优化的爬电距离与电气间隙设计，这些SiC模块在复杂的电磁与高压环境中提供了极其坚固的安全屏障。部分模块如BMF540R12KHA3还采用了具有更好机械特性和更高耐温能力的PPS塑料外壳，进一步提升了整体封装的鲁棒性 。
3.4 超高压SiC（6.5kV-11kV）与下一代拓扑演进
虽然1200V和1700V模块通过级联拓扑已经能够构建成熟的中压固变SST，但在2026年，另一项值得关注的技术趋势是超高压SiC器件（如6.5kV、10kV甚至11kV SiC MOSFET）的商业化进展。根据业界研究与前沿公司的技术白皮书，超高压SiC器件能够极大地简化SST的拓扑结构 。
在传统的低压硅IGBT方案中，接入13.8kV至35kV的中压电网需要数十个模块复杂的串联，这不仅增加了元件数量，也导致了门极驱动同步控制的极度复杂化。使用6.5kV或11kV的SiC MOSFET，固变SST可以采用极简的两电平（Two-Level）或三电平转换器拓扑，直接将中压交流电转换为直流电。这种拓扑的简化不仅使得系统组件数量呈指数级下降，大幅降低了驱动器成本和系统故障点，还进一步提高了功率密度和控制带宽。目前，已有研究团队展示了基于10kV SiC MOSFET的模块化中压固变SST设计，通过级联两个50kW的模块即可实现每相100kW的输出，其占地面积和重量远低于提供相同直流输出（800-1500VDC）的传统工频系统 。这预示着随着超高压SiC良率的提升，未来的SST将在架构上迎来又一次颠覆性的降本增效。

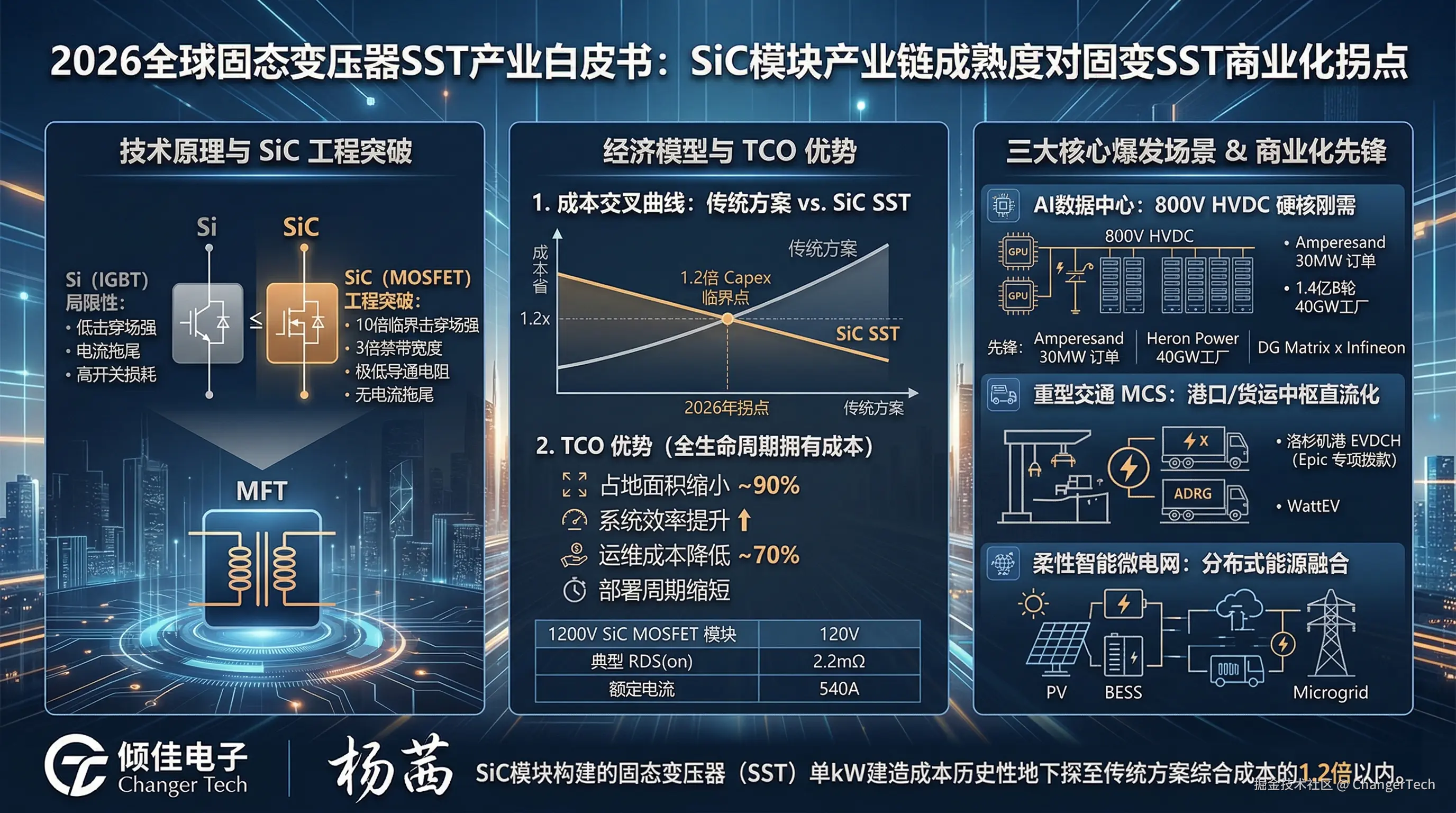

第四章 固变SST商业化“绝对拐点”的经济学模型：解码1.2倍成本之谜
长期以来，业界普遍认为固态变压器是一项“技术完美但商业不可行”的设备。由于大量采用昂贵的功率半导体和复杂的控制系统，在过去几年中，固变SST的初始资本支出（Capex）往往是传统工频变压器的3到5倍 。在对价格极度敏感的电网和工业市场，这种巨大的成本鸿沟使得固变SST的应用仅局限于对重量和体积有极端要求的小众领域（如机车牵引、深海探测）。
然而，到了2026年底，这一经济学定律被彻底打破。倾佳电子提出的核心论断——“SST单kW成本下探至传统变压器+整流机组的1.2倍以内”——并非单一技术的突变，而是由两条完全相反的宏观成本曲线在2026年产生历史性交叉所决定的。这两条曲线分别是：传统电力设备供应链的通胀与危机，以及SiC半导体摩尔定律式的快速通缩。
4.1 传统电磁变压器：供应链危机与材料通胀锁死降本空间
传统变压器的物理本质决定了其成本结构。它的核心是由大量硅钢片叠压而成的庞大铁芯，以及数以吨计的纯铜绕组，并浸泡在数千升绝缘矿物油中。这不仅意味着巨大的体积和重量，更意味着其造价高度绑定于全球大宗商品周期。
近年来，随着全球范围内电气化进程的加速（特别是电动汽车和可再生能源的爆发），电解铜、优质取向硅钢等基础材料的价格持续高位震荡甚至大幅攀升 。这使得传统变压器在制造端已经完全失去了进一步降本的物理空间。对于传统的设备制造商而言，增加产能或降低售价面临着极大的利润挤压，例如某些区域市场的产能利用率甚至因竞争压力而降至75%左右 。
更致命的问题在于极其脆弱和拉长的供应链周期。以美国市场为例，根据落基山国家实验室的数据，超过50%的在役配电变压器使用寿命已超过35年，面临着巨大的替换压力 。在此背景下，全球AI数据中心的疯狂扩张和电网现代化升级，导致中压（MV）变压器的需求呈现井喷之势。巨大的供需失衡直接导致传统中压变压器的交货周期（Lead Times）从过去的几个月疯狂拉长至惊人的3年之久 。
国际能源署（IEA）和Wolfspeed等机构的数据显示，由于电网接入限制和传统变压器的严重短缺，全球约有20%的规划数据中心项目正面临着延期甚至被迫取消的巨大风险 。在分秒必争的科技竞争中，项目的延期意味着数以亿计的违约金、沉没成本以及失去市场先机的代价。当采购一台传统变压器需要等待三年时，其设备本身的“标价”已经失去了意义，其隐性的时间成本极度高昂。
4.2 摩尔定律在电力电子的重现：SiC模块的陡峭降本曲线
与传统变压器受制于大宗金属不同，固变SST本质上是一台基于半导体和集成电路的巨大“计算机”。其成本结构主要由功率半导体（SiC MOSFET）、高频磁性元件和DSP智能控制系统构成。因此，固变SST的降本路径完美契合了半导体产业的“摩尔定律”和规模经济效应。
如第二章所述，2026年是8英寸（200mm）SiC晶圆产能全面释放的元年。晶圆尺寸的提升、外延工艺的成熟以及封装良率的提高，使得SiC MOSFET模块的单位安培成本经历了断崖式的下降 。随着中国制造商在碳化硅上下游产业链的深度参与，全球产能瓶颈被彻底打破，市场竞争促使功率半导体的价格逐年稳步下降 。技术分析显示，电力电子器件的转换效率正以每年约5%的速度提升，同时单位成本大幅缩减 。Heron Power的首席执行官Drew Baglino明确指出，支撑传统变压器的钢、铜和石油并未变得更便宜，而功率半导体却在持续降价，这为固变SST的经济性提供了坚实的商业基础 。
4.3 TCO的绝对跨越：为什么1.2倍是引爆点？
当固变SST的初期采购成本（Capex）下探至传统方案的1.2倍以内时，我们不能再简单地进行设备级的价格对比，而必须引入全生命周期总体拥有成本（Total Cost of Ownership, TCO）的分析模型。在许多现代应用场景中（尤其是数据中心和直流快充站），用户需要的不仅仅是交流降压，而是最终的直流电源。因此，“传统方案”的成本基准应是：传统变压器本体 + 庞大的UPS系统 + 笨重的工频整流机组 + 复杂的配电柜（PDU）。
在此对标下，1.2倍的Capex溢价在固变SST所带来的系统级增益面前变得微不足道，其溢价部分通常在部署的头12到18个月内即可通过以下三个维度的直接节省完全收回，从而引爆商业化需求：
维度一：占地面积与建筑成本的革命（Space & Real Estate Savings） 传统工频变压器及其附属的整流和UPS设备极其笨重，占据了大量宝贵的商业地产空间。固变SST通过高频隔离技术，去除了庞大的铁芯，其系统占地面积和重量较传统设备可缩减高达90% 。例如，DG Matrix开发的Interport系统仅需约10平方英尺的空间，而实现同等功能的传统变压器与整流设备则需要约100平方英尺 。在寸土寸金的一线城市AI数据中心或密集的城市超充枢纽，节省出的这90%的基础设施空间，可以立即转换为容纳更多高算力GPU机柜或增加更多充电车位的直接经济收益。这种空间利用率的飞跃，其价值远超20%的设备采购差价。
维度二：系统级极致效率与电费节约（Efficiency & Opex Reduction） 传统的数据中心配电架构需要经历漫长且低效的多级转换链：从变压器降压，到UPS进行交直流转换，再到PDU分配，最后到机柜级电源。每一次转换都会产生显著的热损耗。固变SST提供了一种颠覆性的直接转换架构，它能够将13.8kV至35kV的中压交流电（MVAC）直接且智能地转换为所需的直流电压（如800 VDC）。 基于先进SiC模块（如具备2.2 mΩ极低内阻的BMF540R12MZA3）构建的固变SST，其端到端的电能转换效率可高达97.5%至99% 。与传统的硅基多级系统相比，转换损耗降低了25%至40% 。在能耗极高的应用中，哪怕是1%的效率提升也是惊人的财富。据测算，对于一个1MW的数据中心设施，使用高效率固变SST每年可直接节省超过87 MWh的电能 。此外，废热的大幅减少直接减轻了数据中心冷却系统（如空调或液冷）的运行负荷，进一步压低了PUE（电源使用效率）指标和电费支出。
维度三：部署速度与运维成本（Time-to-Market & Maintenance） 如前所述，传统变压器的交货期长达数年，且安装需要动用重型起重机械和复杂的现场浇筑工程。固变SST本质上是一种高度模块化的全固态电力电子设备。它可以像服务器机柜一样在工厂内完成标准化组装和测试，随后运至现场实现“即插即用”。这种特性不仅将部署时间从几年压缩至几个月（加快了Time-to-Market），而且使现场安装的劳动力成本削减了约50% 。 在后期运维方面，固变SST无需处理绝缘油的泄漏、老化和更换问题，也没有机械磨损部件。其内部集成了高度智能化的DSP和传感通信模块，能够进行实时数字监控和预测性维护。数据显示，得益于SiC架构的高可靠性和免维护特性，SST的长期维护成本较传统系统可下降高达70% 。
综合考量上述建筑空间节省、电费与冷却成本削减、极速的交付周期以及低廉的运维费用，一旦固变SST的初始标价进入1.2倍传统系统的区间，其在经济学上的性价比将形成降维打击。这就是为何2026年底被确立为固变SST全面接管特定高端市场“拐点”的深层逻辑所在 。
第五章 固变SST的三大核心爆发场景与2026年商业化先锋案例
理论模型的成熟必须有现实商业订单的印证。在2026年，在1.2倍成本拐点的强力催化下，固变SST已经彻底走出实验室和早期的微缩沙盘验证，迎来了大规模的商业化交付。三大对功率密度、直流化和响应速度有着极致渴求的行业，构成了固变SST爆发的绝对主力：人工智能数据中心（AIDC）、重型交通兆瓦级充电中枢（MCS）以及柔性智能微电网。
5.1 人工智能数据中心（AIDC）：800V HVDC架构下的硬核刚需
生成式AI大模型（如GPT系列及其后续演进版本）的训练与推理，正在吞噬海量的电能。随着算力芯片性能的飙升，单机柜的功率密度正在从传统的十几千瓦向惊人的1兆瓦（1 MW）迈进。为了支撑如此恐怖的局部功率需求，并解决粗大电缆带来的布线灾难和铜损，NVIDIA等行业巨头在Computex 2025等场合强力推出了全新的800V高压直流（HVDC）工厂配电架构 。
这种架构彻底抛弃了传统的低压交流母线，要求将中压电网直接转换为高质量的800V直流电源。固变SST完美契合了这一刚需。通过使用1200V的SiC MOSFET（如前文分析的低阻抗、高开关频率模块）进行AC-DC整流和DC-DC高频隔离变换，固变SST能够一步到位地为AI服务器群提供纯净的800V DC馈电 。这不仅将端到端的供电效率提升了5%，极大减少了昂贵的铜排用量，更为机房腾出了宝贵的空间用于放置更多的GPU节点 。
商业化标杆：Amperesand、Heron Power与DG Matrix的突围
在这一庞大需求的驱动下，全球涌现出一批专注于固变SST研发并获得顶级资本重注的创新企业，它们在2026年交出了亮眼的商业化答卷。
源自新加坡南洋理工大学（NTU）十年技术积累、总部位于美国与新加坡的初创公司 Amperesand，在2025年底成功完成了由淡马锡（Temasek）和Walden Catalyst Ventures领投的8000万美元A轮超额认购融资 。Amperesand的第三代固变SST系统正是基于最前沿的SiC功率模块构建，其MV AC至LV DC的转换效率高达98.5%以上，并承诺提供99.999%的运行时间（Uptime） 。最为标志性的事件是，Amperesand宣布在2026年向超算AI客户及关键电力基础设施领域交付总计30MW的商业化固变SST系统，这是行业内首个公开的大规模兆瓦级交付订单，标志着SST技术真正跨入了商用化深水区 。
另一家引人注目的企业是由前特斯拉高管Drew Baglino于2025年创立的 Heron Power。该公司迅速获得了Andreessen Horowitz和突破能源风险投资基金（Breakthrough Energy Ventures）等机构的1.4亿美元B轮巨额融资 。Heron Power的目标极其宏大，这笔资金将用于在美国本土建设一座年产能高达40GW的中压固变SST超级工厂，预计在2027年下半年全面投产。目前，该公司已宣称锁定了高达50GW的早期订单，核心客户包括专注于AI计算和可再生能源整合的Intersect Power和Crusoe公司 。Heron Power的战略清晰地表明，SST正准备从补充技术走向替代传统配电网络的主流核心装备。
此外，DG Matrix 在获得6000万美元融资后，与半导体巨头Infineon（英飞凌）在2026年3月达成了深度战略合作 。DG Matrix的Interport多端口固变SST平台将全面集成英飞凌最新一代的SiC技术。该多端口架构被特别设计以充分榨取SiC的性能极限，为全球AI数据中心和工业级能源节点提供高可扩展性、极高功率密度和稳定可靠的电源转换方案 。
5.2 兆瓦级充电系统（MCS）：重型交通电气化的最后拼图
在公路物流领域，商用重卡、长途客车以及港口集装箱牵引车（Drayage Trucks）的全面电动化是减少碳排放的关键战役。然而，这些庞然大物的电池容量巨大，若要在合理时间（如司机休息的30-45分钟内）完成补能，单个充电枪的输出功率必须跃升至兆瓦级（MW，如1.2MW至3.75MW）。
传统的交流电网架构在面对这种瞬间爆发、呈脉冲状分布的极端重载负荷时，显得力不从心。如果在一个高速公路服务区或港口枢纽部署数十个兆瓦级充电桩，其峰值功率将直接压垮当地的配电网络，导致严重的电压暂降（Voltage Sags）、电能质量恶化甚至引发断电。此外，传统的为每个充电桩配备独立大功率工频变压器和整流模块的方案，不仅占地面积巨大，而且极度不经济。
SST通过创新的中压直流（MVDC）分布架构彻底解决了这一痛点。固变SST作为一个整体的集中式能量路由器，直接从中压交流电网（如10kV）取电，利用内部的SiC模块进行高频隔离变换，随后在充电站内部建立一张稳定的中压直流母线网（MVDC Bus）。各个充电桩不再需要笨重的变压器和整流器，只需通过简单的DC/DC降压模块即可从直流母线上取电，直接向卡车电池输送大电流。
商业化标杆：洛杉矶港的兆瓦级直流充电中枢（EVDCH）示范项目 在加利福尼亚州，重型交通电气化的步伐走在全球最前列。为了验证固变SST在此场景下的颠覆性优势，加州能源委员会（CEC）批准了总额为400万美元的EPIC（电力项目投资费用）专项拨款，用于支持由 RockeTruck, Inc. 牵头实施的“电动汽车直流中枢”（Electric Vehicle Direct-Current Hub, EVDCH）项目 。
该示范项目选址于全球最繁忙的物流枢纽之一——洛杉矶港和长滩港附近的货运设施。项目的核心是一台采用级联H桥（CHB）设计的先进固态变压器，它将电网的中压交流电高效转换为中压直流电，建立起MVDC分配网络 。该网络直接连接并驱动四个超大功率的电动汽车充电桩（Charge Station Converters, CSCs），专门服务于港口的重型电动卡车（Drayage Trucks） 。
通过引入固变SST，该架构展现出了压倒性的工程优势：
- 极大地缩小了场站占地面积（Smaller footprint） ：这对于寸土寸金、空间受限的港口物流园区而言具有决定性意义 。
- 极高的系统效率与可靠性：消除了每个传统充电桩内部重复、冗余的交流到直流（AC-DC）整流和隔离环节，不仅大幅降低了转换损耗，还削减了系统故障点，降低了全生命周期的维护成本 。
- 卓越的电网友好性与DER融合：固变SST具备双向潮流控制和动态电压调节（Volt-VAR支持）能力。不仅不会对当地电网造成冲击，还可以作为有源滤波器平抑谐波。更为关键的是，其中压直流母线架构极大地简化了光伏顶棚（Solar PV）和大型电池储能系统（BESS）等分布式能源（DERs）的无缝并网集成 。
在类似领域，初创公司 WattEV 也同样利用了固变SST技术。在其推进的“兆瓦级充电系统技术项目”（MCS-TP）中，WattEV将建设包含液冷固态变压器的模块化充电岛，每个充电岛配备一个1.26兆瓦（MW）的MCS超级快充接口和三个420 kW的组合充电系统（CCS）接口，为下一代电动重卡提供极致的补能体验 。而在城市轻型商用车和乘用车密集区域，如Harsh Electronics 这样的公司正在推广其结构紧凑、成本效益高的TransformerX固态变压器，帮助老旧城市电网在不进行大规模线路升级的情况下，快速扩容城市EV充电网络 。这些鲜活的2026年落地案例，清晰地勾勒出固变SST在交通电气化变革中不可或缺的核心地位。
5.3 柔性智能微电网与可再生能源的无缝集成
在能源供给侧，风能、太阳能等可再生能源的占比持续攀升。这些分布式能源的一个共同特征是：它们产生的电能天然是直流电（如光伏电池板输出的DC），或者需要通过交直流变换来控制（如风机的变频器输出）。同时，用于平抑这些能源波动性的电池储能系统（BESS）同样基于直流电进行充放电。
在传统的交流微电网中，光伏和储能必须各自配备独立的逆变器（DC-AC），将直流电转换为工频交流电并网；而用电端（如数据中心、变频电机、LED照明、EV充电）又需要将交流电重新整流回直流电（AC-DC）。这种频繁的“直-交-直”转换导致了严重的能量损耗、庞大的设备体积以及复杂的同步控制难题。
固变SST在此扮演了“智能能量路由器”的终极角色 。作为一个多端口设备，固变SST能够同时提供标准的中压交流接口（接入主电网）、低压交流接口（供应传统交流负载），以及至关重要的多种电压等级的直流接口。光伏阵列和储能电池可以通过高效、简单的DC/DC变换器直接挂载到固变SST的直流端口上，实现本地直流闭环的高效流动。
2026年，集成储能与固变SST的混合架构成为行业的重要趋势。通过深度整合大容量储能系统，固变SST能够在电网低谷时段储能，在高峰时段释放，不仅缓解了电网的峰值压力，还能在主电网发生故障时，瞬间切换至孤岛模式（Islanding mode），利用储能维持微电网内部的电力供应，提供类似黑启动（Black start）和不间断电源（UPS）的卓越灾备能力，极大增强了关键设施（如医院、军工、应急指挥中心）和偏远地区的电网韧性 。固变SST通过深度的数字化控制，正逐步从一个单纯的电力转换硬件，蜕变为智能电网中能够进行实时状态监控、边缘计算与自主决策的神经节点 。
第六章 全球市场规模预测与SiC产业的共振效应
固变SST技术的成熟与商业化引爆，绝不仅仅是变压器行业内部的设备更迭，它是一场将深度重塑整个高端电力电子及第三代半导体产业格局的革命。这股巨大的技术浪潮，正在催生数百亿美元的庞大增量市场。
6.1 固态变压器（SST）硬件本体市场的强劲增长
2026年标志着固变SST市场从“缓慢培育期”正式步入“高速扩张期”。各大权威市场研究机构对这一拐点给出了高度一致的积极预测：
- 根据 Mordor Intelligence 的研究模型，全球固态变压器市场规模在经历了早期的技术沉淀后，预计在2026年将达到 2.05亿美元。得益于1.2倍成本拐点的突破和商业化落地的加速，该市场在未来几年将以高达 13.05% 的复合年增长率（CAGR）强势飙升，预计到2031年将突破 3.78亿美元 大关 。
- Persistence Market Research 的数据则从另一个维度印证了这一趋势。该机构预测，在全球电网现代化投资加速、可再生能源并网需求激增以及全球电动汽车充电和铁路电气化基础设施快速扩张这三大结构性力量的交汇驱动下，2026年全球SST市场规模约为 1.708亿美元。在2026年至2033年的预测期内，市场将保持 11.3% 的复合年增长率，至2033年攀升至 3.614亿美元 。
| 市场研究机构 | 2026年预测规模 (百万美元) | 中长期目标年份 | 中长期预测规模 (百万美元) | 预测期复合年增长率 (CAGR) |
|---|---|---|---|---|
| Mordor Intelligence | 205.01 | 2031年 | 378.56 | 13.05% |
| Persistence Market Research | 170.8 | 2033年 | 361.4 | 11.3% |
在区域分布格局上，亚太地区（Asia Pacific） 由于拥有全球最庞大、迭代最快的电网基础设施建设需求，毫无争议地成为全球最大且增长最快的固变SST市场 。中国雄心勃勃的“双碳”目标（2030年碳达峰，2060年碳中和）以及建设以新能源为主体的新型电力系统的国家战略，迫使电网必须大量引入固变SST来高效消纳风光等波动性能源。此外，亚太地区（尤其是中、日、韩）在SiC晶圆制造和功率模块封装方面建立了极其完备且极具成本竞争力的本土供应链，这为SST在该地区的快速降本和规模化部署提供了肥沃的土壤 。 北美和欧洲市场则紧随其后。北美的增长动力主要源于其老旧电网的现代化改造迫切性，以及AI超级数据中心和兆瓦级充电网络的井喷式发展 。欧洲市场则受制于极其严苛的碳排放法规和能源独立战略（摆脱对传统化石能源的依赖），对能够提高能源利用效率的固变SST技术表现出浓厚的兴趣。
6.2 深度反哺：固变SST拉动SiC功率器件的万亿蓝海
固变SST与SiC产业之间存在着极其紧密的双向正反馈机制（Positive Feedback Loop）。SiC晶圆技术的成熟和模块成本的下降（供给端）催生了SST的商业化拐点；反过来，固变SST在电网、数据中心、充电网络等海量场景的爆发式应用（需求端），又为SiC器件创造了极其庞大的增量市场，进一步拉动SiC产业的规模化，加速摩尔定律的飞轮运转。
虽然纯粹的固变SST硬件本体市场规模在数亿美元级别，但它作为牵引技术，撬动的是百亿美元级别的宽禁带半导体市场。根据行业预测，仅仅是为了支撑构建800V HVDC数据中心电源系统架构，到2030年，所需的SiC和GaN等宽禁带半导体市场规模就预计将达到惊人的 27亿美元 。
如果我们视野放宽，将固变SST的核心技术逻辑（高压SiC模块、高频开关、高效传导）平移至同样对功率密度有着严苛要求的电动汽车牵引逆变器（Traction Inverters）领域，市场的爆发力将更加震撼。根据Future Market Insights (FMI) 和 Fact.MR 的权威报告，随着汽车行业加速向800V及以上高压平台架构（提供更快充电速度和更高续航里程）转型，全球SiC牵引模块市场正迎来史无前例的繁荣：
- 2026年，全球SiC牵引模块市场价值预计为 55亿美元 。
- 在未来的十年（2026年至2036年），该市场将以约 15.0% - 15.3% 的强劲复合年增长率狂飙突进 。
- 预计到2036年，整体市场规模将突破 223亿美元至228亿美元 。
在这个超级赛道中，采用半桥（Half-Bridge）或全桥（Full-Bridge）配置的模块占据了近一半（48.0%）的市场份额，其中 ≤800V 系统的应用最为广泛（占比46.0%） 。Wolfspeed、Infineon、STMicroelectronics、onsemi、基本半导体（BASiC Semiconductor）等国内外头部企业，正围绕着更低的导通电阻、更高的结温耐受能力、更先进的封装工艺（如双面冷却、直接引线键合）以及更深度的垂直产业链整合，展开激烈的技术角逐与产能军备竞赛 。这种源自电动汽车的巨大出货量，将极大地分摊SiC晶圆研发与制造的固定成本，使得应用于电网固变SST的更高电压（如1200V、3300V甚至10kV）SiC模块能够以更快的速度实现降本，从而进一步巩固固变SST相较于传统变压器的1.2倍成本优势。
第七章 迈过商业化拐点：工程挑战与战略发展建议
尽管2026年底被确立为固变SST商业化的绝对拐点，但这仅仅意味着在核心经济模型上跨越了死亡之谷。从局部商业化试点迈向全球电力系统的主流标准化装备，整个产业链仍需跨越若干深层次的工程技术门槛与供应链重构挑战。
7.1 严苛工况下的高频绝缘与长期可靠性挑战
固变SST最核心的物理变化是用高频隔离变压器（Medium-Frequency Transformer, MFT）取代了庞大的工频铁芯。然而，这种体积的大幅缩减使得变压器内部的电场分布变得异常集中。在实际运行中，MFT不仅要承受数千伏至数万伏的基础高压，还要时刻面对SiC MOSFET超高速开关所产生的极端电压变化率（极高的 dv/dt）。 目前，传统的工频变压器绝缘标准与测试方法已无法完全真实地反映这种原位（in-situ）高频、高压电应力对绝缘材料长期老化和介电击穿行为（如经时介电击穿，TDDB）的破坏机理 。如果绝缘材料在长期运行中发生局部放电并最终击穿，将导致灾难性的电网事故。因此，绝缘材料科学的突破成为当务之急。行业必须投入巨大资源研发新型高导热、抗高频电晕放电的先进绝缘树脂、纳米复合材料以及耐电晕漆包线（电磁线），并建立针对高频电力电子变压器的全新可靠性评估体系与国际标准，以确保固变SST具备与传统变压器同等（30至40年）的长期服役寿命。
7.2 模块化、标准化与协议互操作性
当前处于爆发初期的固变SST市场仍呈现出一定程度的碎片化特征。各大创新企业（如Amperesand、DG Matrix等）为了追求极致性能或专利壁垒，往往采用高度定制化的内部拓扑架构（如不同层级的MMC或CHB设计）以及封闭的通信与控制协议 。 然而，电网基础设施的本质要求极高的互换性与标准化。为了实现大规模块部署并降低维护难度，固变SST产业亟需从“定制化设备”向“标准化组件”转型。行业组织（如IEEE、IEC）应牵头制定固变SST的物理尺寸接口、电气连接规范、直流母线电压等级标准以及通信协议标准（如基于IEC 61850的扩展）。只有实现了不同厂商硬件模块和控制软件的无缝替换与即插即用（Plug-and-play），固变SST才能真正融入全球智能电网的庞大生态系统。
7.3 应对复杂地缘政治的供应链韧性与多源化战略
2026年的SiC供应链虽然从总量上走出了短缺阴影，但在区域分布上却愈发复杂，呈现出明显的地缘政治色彩。一方面，美国和欧洲依托传统工业底蕴，在先进器件设计、极高压SiC研发以及高端封装工艺上保持着技术领先优势，并拥有深厚的汽车与工业客户基本盘 。另一方面，中国借助庞大的内需市场和强有力的国家战略支持，在碳化硅晶体生长、外延制备和晶圆代工等制造环节进行了史无前例的大规模扩产，极大拉低了全球SiC材料的基础价格 。
对于立志在全球市场推广固变SST的系统集成商（OEMs）而言，核心SiC功率模块的供应安全是决定企业生死的命脉。由于不同晶圆厂在材料质量（如微管密度差异）和制程稳定性上仍存在客观差异，局部周期内特定规格（特别是满足高压、高可靠性要求的车规或电网级）的SiC器件仍可能出现结构性断货 。因此，构建具备高度韧性的供应链是核心战略。企业必须放弃单一依赖某家巨头的采购模式，转而采取双重甚至多源化采购战略（Multi-sourcing Strategy）。不仅要在技术端确保设计方案能够兼容不同厂商的模块（如同时兼容英飞凌的全球通用封装与基本半导体等中国优质本土供应商的兼容封装），更要在战略端平衡利用欧美的技术溢价与中国制造的成本优势，从而在风云变幻的国际贸易环境中筑牢护城河 。
结语：迈向电力电子化的碳化硅新纪元
2026年注定将成为全球电力传输与转换历史上一座不朽的分水岭。我们正在见证一百多年来电网物理架构最深刻的一次底层重构。
碳化硅（SiC）半导体产业链从材料到制造的全面成熟，绝不仅仅是晶圆尺寸增加几英寸或导通电阻降低几毫欧的线性进步，它是一场彻底打破传统电力设备成本物理极限的降维打击。当基于高性能1200V甚至更高压SiC模块构建的固态变压器（SST），其建造成本成功突破并稳定在传统变压器综合系统1.2倍以下的这一神圣边界时，固变SST在体积、效率、灵活性以及全生命周期成本上的绝对优势将被全球市场彻底激活。
面向即将到来的未来，伴随着AI算力洪流对能源的贪婪渴求、兆瓦级超充网络在各大物流干线的铺开，以及微电网向智能化深水区的迈进，固态变压器将不再仅仅是传统电磁变压器在特殊场景下的昂贵替代品。它将以不可阻挡之势，蜕变为数字电网中集能量双向转换、智能路由分配、实时状态感知于一体的超级“能量路由器”。在这个由“硅”向“碳化硅”跨越、由“电磁”向“固态电子”演进的全新纪元中，那些能够敏锐洞察1.2倍成本拐点，并率先掌握高压SiC模块供应链深度整合能力与高频变压器核心拓扑技术的先驱企业，必将在下一个十年的万亿级新能源与智能电网基础设施大变局中，夺取无可撼动的绝对主导地位。
