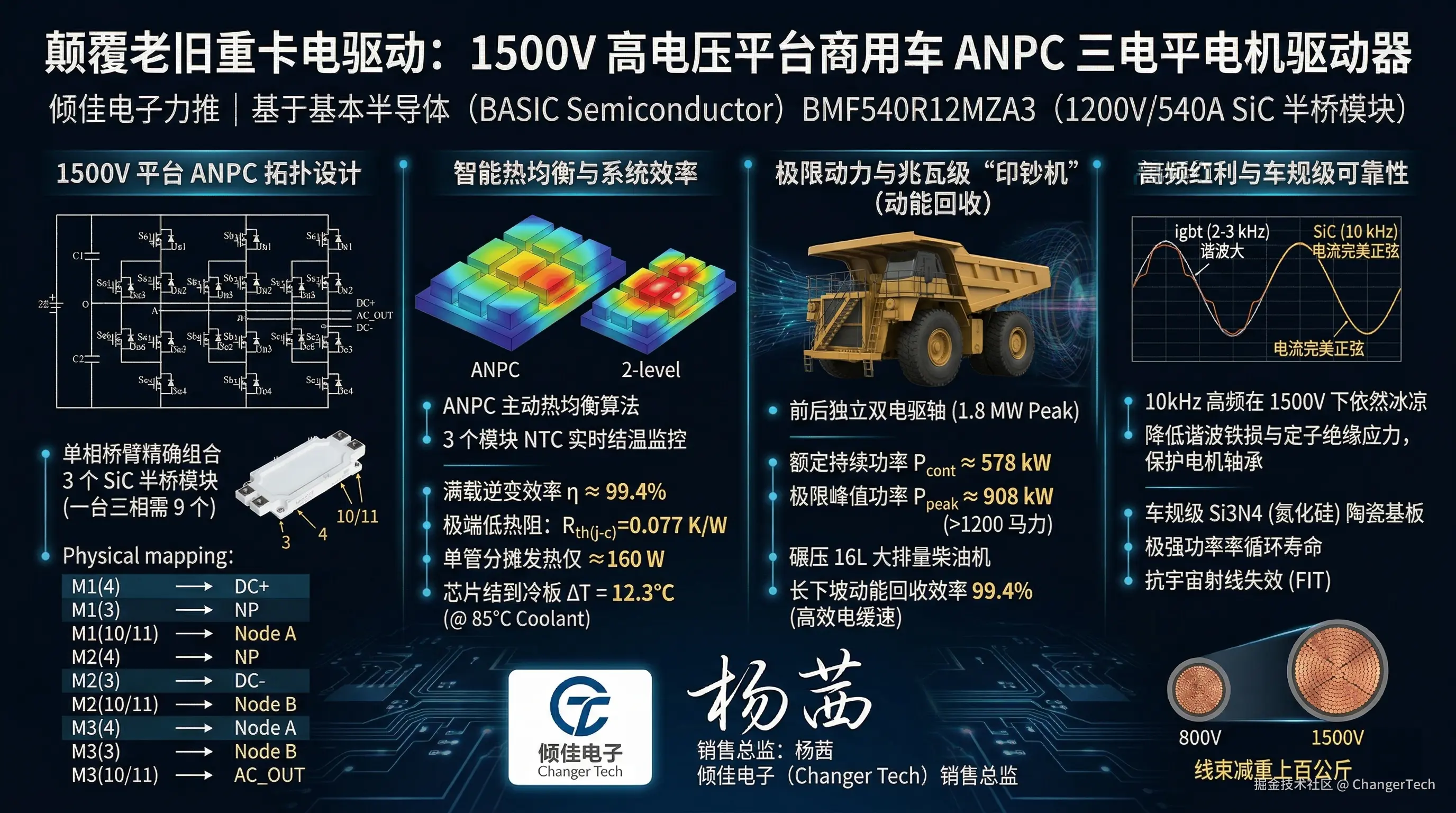

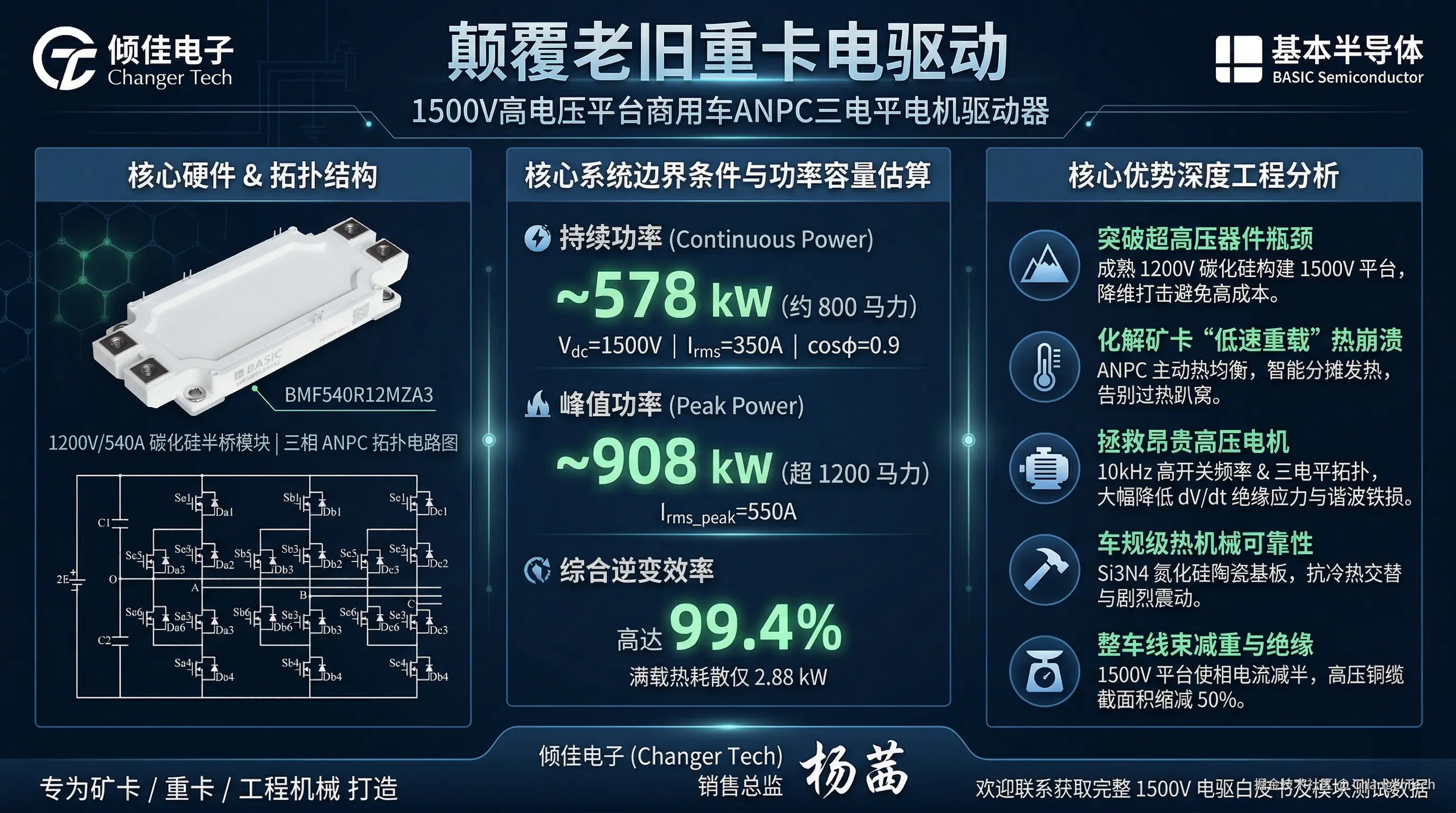

颠覆老旧重卡电驱动:1500V高电压平台商用车ANPC三电平电机驱动器
倾佳电子力推 基本半导体（BASIC Semiconductor）BMF540R12MZA3（1200V/540A 碳化硅半桥模块）设计一套适用于 1500V高电压平台商用车（重卡、矿卡）的 ANPC（主动中点钳位）三电平电机驱动器 桥臂拓扑，并对该套电驱系统的优势进行深度工程分析。
一、 1500V平台 ANPC 三电平拓扑设计
在1500V高压直流母线系统中，若采用传统的两电平拓扑，必须使用极其昂贵且开关损耗较高的 3300V 级别功率器件。而采用 三电平拓扑，可以将 1500V 的母线电压一分为二（正负各承受 750V），使每个开关管承受的最大稳态电压应力降为 750V。这使得额定耐压为 1200V 的 BMF540R12MZA3 模块能够完美应用于 1500V 系统中（降额至62.5%），拥有极高的电压安全裕度。 倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。
基本半导体代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
一个标准的 ANPC 单相桥臂需要 6 个开关器件（定义为 S1~S6）。由于附件提供的模块为 半桥封装（内部串联了上下两个 SiC MOSFET） ，因此每个单相桥臂精确需要 3 个该模块进行组合（一台三相电机驱动器共需 9 个模块）。
物理引脚映射与电气连线设计
定义直流母线正极为 DC+ (+750V) ，负极为 DC- (-750V) ，直流母线滤波电容中性点为 NP (0V) 。 根据数据手册等效电路图：引脚 4 为上管漏极 (D)，引脚 3 为下管源极 (S)，引脚 10/11 为半桥中点输出。
单相桥臂的具体连接如下：
模块 1（负责高压侧主管 S1 与 上钳位管 S5）：
- 上管 S1：
引脚 4连接至 DC+ (母线正极)。 - 下管 S5：
引脚 3连接至 NP (母线中性点)。 - 中点输出：
引脚 10/11形成内部汇流节点 Node A。
模块 2（负责下钳位管 S6 与 低压侧主管 S4）：
- 上管 S6：
引脚 4连接至 NP (母线中性点)。 - 下管 S4：
引脚 3连接至 DC- (母线负极)。 - 中点输出：
引脚 10/11形成内部汇流节点 Node B。
模块 3（负责内侧输出开关 S2 与 S3）：
- 上管 S2：
引脚 4连接至 Node A（连接至模块1的10/11引脚）。 - 下管 S3：
引脚 3连接至 Node B（连接至模块2的10/11引脚）。 - 中点输出：
引脚 10/11作为该相的 交流输出端 (AC_OUT) ，直接连接至牵引电机。
(控制说明：模块5/6引脚的自带 5000Ω NTC 热敏电阻需接入驱动板，实时监控3个模块的结温。)
为了严谨地估算这套 1500V母线 + ANPC三电平 + BMF540R12MZA3（1200V/540A SiC模块） 重卡/矿卡电驱系统的功率与效率，我们引入电力电子的标准数学模型进行量化推演。
核心系统边界条件设定
为确保估算贴近商用车的真实恶劣工况，设定以下工程边界：
- 直流母线电压 ( Vdc ) ：1500 V（在ANPC三电平拓扑下，由于中点钳位作用，每个开关管实际承受的关断电压仅为 750 V）。
- 调制策略：SVPWM（空间矢量脉宽调制），线性区最大不失真交流线电压有效值 VLL(rms)≈1500V/2≈1060V。
- 开关频率 ( fsw ) ：10 kHz（兆瓦级大功率系统兼顾NVH、低电流纹波与开关损耗的黄金频率）。
- 电机运行状态：功率因数 cosϕ=0.9。
- 热力学假设：按重载稳态下芯片结温 Tvj≈125∘C 提取参数（查阅规格书Fig.6，此时 RDS(on) 约为 3.0 mΩ）。
电驱系统功率容量估算（动力性能）
电控的功率上限取决于模块的载流能力。我们将分为“持续巡航”与“短时极值”两个工况评估：
1. 额定持续功率 (Continuous Power) —— 对应长坡满载巡航
模块标定在 Tc=90∘C 时持续电流为 540A。为保证商用车百万公里级的寿命，我们设定系统最大持续交流相电流的峰值留有约10%的安全裕度。
设定持续相电流有效值 ( Irms ) ：350 A （对应峰值电流 Ipeak≈495A<540A）。
额定持续功率估算：
Pcont=3×VLL(rms)×Irms×cosϕ
Pcont=1.732×1060V×350A×0.9≈578 kW
结论：单台电驱可极度稳定地输出近 600 kW（约800马力） 的持续功率。
2. 极限峰值功率 (Peak Power) —— 对应深坑重载起步/泥泞脱困
规格书表明该模块的脉冲峰值电流 (IDM) 高达 1080A。矿卡在脱困时需要数十秒的极限爆发，我们可安全地将相电流推高。
设定极限相电流有效值 ( Irms _ peak ) ：550 A （对应峰值电流 Ipeak≈778A，距1080A红线仍有充足冗余）。
极限峰值功率估算：
Ppeak=1.732×1060V×550A×0.9≈908 kW
结论：系统具备 约 900 kW（超1200马力） 的短时爆发力。若百吨级矿卡采用双电驱桥（前后独立），整车峰值动力将达 1.8 兆瓦 (MW) ，彻底碾压传统16升大排量柴油机。
损耗与整机效率估算（经济性指标）
我们以 578 kW 满发工况（350A rms） 为基准，核算逆变器核心损耗。
1. 导通损耗 (Pcond)
ANPC拓扑的特性是：电流在正负半周都必须且仅穿过 2个 串联的开关管。
单相导通等效内阻：Rphase=2×3.0 mΩ=6.0 mΩ
三相总导通损耗：
Pcond=3×Irms2×Rphase=3×(350A)2×0.006Ω=2205 W (约2.2 kW)
2. 开关损耗 (Psw)
单次能量折算：查阅手册175℃极端工况，600V/540A下的总开关能量 Esw=Eon(15.2)+Eoff(12.7)+Err(3.3)=31.2 mJ。将其线性折算至我们实际的开关电压（750V）和峰值电流（495A）：
Esw(peak)≈31.2 mJ×(600V750V)×(540A495A)≈35.75 mJ
三相开关损耗（按正弦半波积分均值系数 2/π≈0.636 计算）：
Psw=3×fsw×Esw(peak)×π2
Psw=3×10000Hz×0.03575J×0.636≈682 W
(注：不到 700W 的开关损耗，完美印证了 SiC 极小反向恢复电荷的优势。若用同规格 IGBT，此处损耗将飙升数倍)
3. 综合逆变效率 (η)
半导体纯损耗 = 2.20 kW + 0.68 kW = 2.88 kW
加上母排铜损、门极驱动电路等杂散损耗，保守预估总损耗放宽至 3.5 kW。
满载系统最高效率：
η=578 kW+3.5 kW578 kW≈99.4%
三、 极高效率带来的“工程降维打击”
通过量化数据，这套 1500V + SiC + ANPC 系统在商用车工程应用上展现出三大绝对优势：
变态级的“热冗余”与散热器大瘦身
在输出近 600 kW 动力时，系统总热耗散仅 2.88 kW，由 9 个水冷模块均摊。每个开关管分摊发热仅约 160 W。
结合规格书极低的结壳热阻 Rth(j−c)=0.077 K/W，芯片结到冷板的温升仅有 Δ T =160 W ×0.077=12.3∘ C 。这意味着即使水箱防冻液高达 85℃，芯片结温也不到 100℃（离175℃红线极远）。整车可以大幅缩减液冷机组体积，彻底告别重载爬坡“过热趴窝”的痛点。
“印钞机”般的电缓速与动能回收
矿卡作业多为“空载上山，满载下山”。高达 99.4% 的双向逆变效率，意味着下坡时兆瓦级的重力势能，能以极低的发热量转化为 1500V 直流电狂充电池。这不仅淘汰了昂贵且易热衰减的机械刹车和液力缓速器，甚至在落差大的矿区能实现**“负电耗”（越干活电越多）**的奇迹。
10kHz 高频红利拯救电机
传统的重载硅基 IGBT 为了控温，开关频率通常被迫压在 2~3 kHz，导致电机啸叫且电流谐波极大。这套 SiC 系统在 1500V 高压下跑到 10kHz 依然冰凉。极高的开关频率使输出电流无限趋近于完美正弦波，大幅降低了兆瓦级牵引电机的谐波铁损和转子发热，有效延长了昂贵的高压电机绝缘与轴承寿命。
二、 这套重卡/矿卡电驱动系统的核心优势分析
将 “1500V母线 + ANPC三电平 + 1200V/540A SiC模块” 的组合应用于几十吨甚至百吨级的重卡/矿卡，在工程上具有极其显著的代差优势：
1. 突破超高压器件瓶颈，实现极佳的经济性与可靠性
- 降维打击避免高昂成本： 1200V SiC 芯片产业链在全球已极度成熟，成本和良率远优于 3300V SiC 器件。通过 ANPC 拓扑的降压特性，用成熟的 1200V 器件构建 1500V 平台，大幅降低了电控硬件成本。
- 极高的绝缘与耐压可靠性： 模块具备 3400V RMS 的隔离测试电压，在 750V 的实际分压工况下工作，抗宇宙射线诱发单粒子失效（FIT）的能力呈指数级增强，尤其适合高海拔矿区作业。
2. ANPC 主动热均衡，完美化解矿卡“低速重载”痛点
- 解决热崩溃死穴： 矿卡在满载爬陡坡时，电机处于“极低转速、极限大电流”状态。传统的两电平或 NPC 三电平会导致某几个单管持续承受大电流，极易引发“热烧毁”。
- 智能热分摊： ANPC 拓扑最大的优势是具备冗余的零电平换流路径（可通过 S5+S2 或 S6+S3 连通中性点）。电控算法可根据模块自带 NTC 的实时温度反馈，动态交替切换导通路径，将巨大的发热量完美均摊给 6 个开关管。结合该模块极低的热阻（Rth(j−c) 仅 0.077 K/W），大幅拔高了矿卡极限爬坡时的持续动力输出上限。
3. 极低的导通损耗，大幅提升动能回收效率
- 低损耗提升续航： 规格书显示，该模块的 RDS(on) 典型值低至惊人的 2.2 mΩ，在几百安培的大电流下导通损耗极小，整机逆变效率可轻松逼近 99%。
- 长下坡的高效电制动： 矿卡典型的作业流是“满载长下坡”，需要依靠电机进行长时间、大功率的动能回收（电缓速）。SiC 极低的反向恢复电荷（Qrr）和超低内阻，将下坡时的重力势能极其高效地充入电池，在增加续航的同时，有效避免了机械刹车片过热失灵的安全隐患。
4. 车规级热机械可靠性（核心材料优势）
- Si3N4 氮化硅陶瓷基板： 规格书特别指出该模块采用了 Si3N4 (氮化硅) 材质 结合铜底板。矿卡在非铺装路面震动剧烈，且“急加速-重刹车”交替频繁，会导致芯片产生巨大的冷热交替应力。氮化硅的断裂韧性、抗弯强度是传统氧化铝（Al2O3）的数倍，其 功率循环寿命（Power Cycling Capability）极强，完美契合商用车在恶劣矿山环境中无故障运行的需求。
5. 1500V 平台带来的整车级线束减重与绝缘保护
- 线束大幅减重： 矿卡常需要 1MW（兆瓦）以上的驱动功率。电压从 800V 跃升至 1500V 后，相电流直接减半。这意味着贯穿车身的超粗高压铜缆截面积可以缩减一半，不仅节省了昂贵的铜材成本，更直接减重上百公斤，增加了车辆的有效载荷（Payload），且天然兼容未来的 MCS 兆瓦级极速充电系统。
- 保护昂贵的高压电机： 1500V 平台若用两电平直驱，高压高频跳变带来的巨量 dV/dt 极易撕裂电机定子绝缘层并打穿轴承。ANPC 三电平的跳变步长仅为 750V，输出波形 THD 更低，大幅降低了电机绝缘应力与谐波铁损，极大地延长了重型商用车牵引电机的寿命。
