设计一款 5.5kW AI服务器CRPS（冗余电源系统） 是当前数据中心电源领域的尖端应用，这类电源通常需要满足 OCP ORv3 标准或 80 PLUS 钛金牌（Titanium） 级别的苛刻能效要求。输出母线通常为 54Vdc。

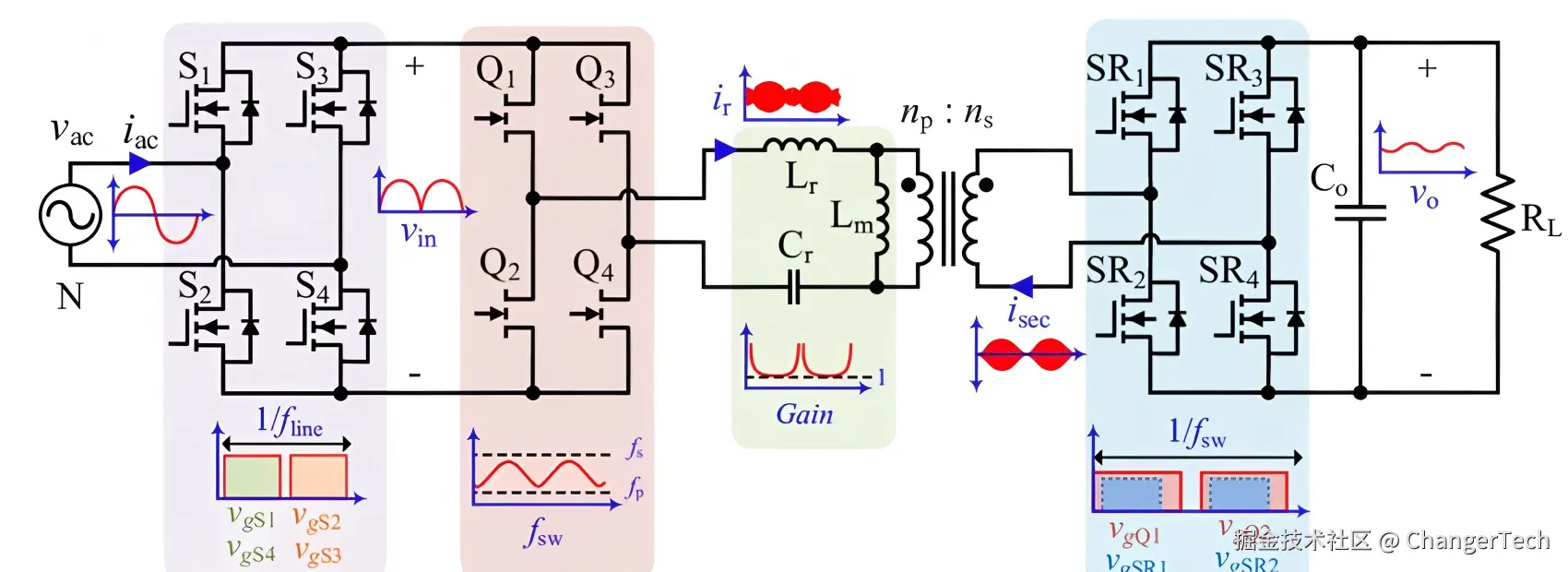

基于主流的高功率密度架构，最佳拓扑方案为：两相交错图腾柱无桥 PFC (Interleaved Totem-Pole PFC) + 全桥 LLC 谐振变换器。

倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。

基本半导体代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

倾佳电子力推基本半导体（BASIC Semiconductor）SiC MOSFET ：

无桥PFC慢管用 B3M025065Z (650V/25mΩ) ：慢管工作在工频 (50Hz)，无高频开关损耗，核心是极低导通电阻。25mΩ 的超低内阻完美契合。
无桥PFC快管 & LLC原边用 B3M040065Z (650V/40mΩ) ：高频桥臂工作在 65k~100kHz，该器件结电容储能极小（Eoss仅12μJ），开关损耗低，在 PFC 硬开关和 LLC 零电压开通 (ZVS) 场景下均能发挥极致性能。两款管子均采用 TO-247-4 开尔文源极封装，可显著抑制高频震荡。

以下是基于 230Vac 输入、400Vdc 母线、54V/102A 输出 (5500W) 的详细损耗与效率估算。

为了贴近满载时的真实散热工况，我们假设核心开关管的工作结温 Tj≈100∘C。

输入电流：预估满载效率约 97.5%，输入 RMS 电流 Iin_rms≈5500W/(230V×0.975)≈24.5A。

内阻折算：根据规格书 Fig.5 / Fig.6（归一化导通电阻曲线），100∘C 下内阻随温度系数约为 25°C 时的 1.1 倍。

采用 2 颗慢管 + 4 颗快管（交错并联可分摊热量并减小电感体积）。

慢管导通损耗：工频交替导通，相当于整个周期内全部输入电流流过单管的等效电阻。 Pslow_cond=Iin_rms2×RDS(on)_slow=24.52×0.0275Ω≈16.5W (单管仅发热约8.3W，热压力极小)
快管导通损耗：两相交错，每相平分一半电流，导通等效电阻减半。 Pfast_cond=Iin_rms2×(RDS(on)_fast/2)=24.52×0.022Ω≈13.2W
快管开关损耗：正弦波单相平均有效电流约 11A。根据规格书，20A下 Eon+Eoff=115μJ+27μJ=142μJ。11A 下线性折算单次开关能量约 78μJ。 Pfast_sw=2相×65kHz×78μJ≈10.1W
PFC 磁性器件及其他杂损：主电感（铁损+铜损）及 EMI 滤波器约 25.0W。

PFC 级总损耗 ≈16.5+13.2+10.1+25.0=64.8W PFC 级理论效率 ≈5500/(5500+64.8)≈98.83%

原边 4 颗 B3M040065Z 组成全桥。折算至原边的 RMS 谐振电流（含激磁电流）估算约 Ipri_rms≈16.5A。

原边导通损耗：对角线两管同时导通，串联内阻。 PLLC_cond=Ipri_rms2×(2×RDS(on)_fast)=16.52×(2×0.044Ω)≈23.9W
原边开关损耗： LLC 原边实现 ZVS 开通 (Eon≈0)。关断电流仅为较小的激磁电流（约 4A）。查规格书小电流关断能量 Eoff≈5μJ。 PLLC_sw=4管×100kHz×5μJ≈2.0W
高频变压器与谐振电感：大功率高频磁件的铜损与磁损约 30.0W。
次级同步整流 (SR) 及走线：54V/102A 的超大电流输出，次级低压 Si MOS 导通损耗及 PCB 厚铜排走线损耗估算约 15.0W。

LLC 级总损耗 ≈23.9+2.0+30.0+15.0=70.9W LLC 级理论效率 ≈5500/(5500+70.9)≈98.73%

加上系统散热风扇、DSP 主控芯片、辅助电源供电等固定偏置耗电（满载约 15W，半载降频降速约 12W）。

负载率	实际输出功率	两级功率器件+磁件总损耗	辅电/系统耗电	总耗散预估	综合整机效率	钛金牌标准要求
100% (满载)	5500 W	64.8W(PFC) + 70.9W(LLC)	~ 15 W	150.7 W	97.33%	≥ 94.0%
50% (半载)	2750 W	22.0W(PFC) + 25.0W(LLC)	~ 12 W	59.0 W	97.90%	≥ 96.0%

(注：在 50% 半载时，负载电流减半，阻性导通损耗 I2R 按四分之一锐减，因此半载往往能逼近 98% 的极高能效点。)

倾佳电子力推的这套基本半导体的组合方案不仅发热极低（满载下最热的原边管子单管损耗也仅在 6W 左右），且拥有极大的设计余量。为了在实际工程中完全复现上述高效率，建议：

充分发挥开尔文源极 (Kelvin Source) ：两款管子均为 TO-247-4 封装，多出的 Pin 3 就是开尔文源极。在 PCB 走线上，驱动芯片的返回地（GND）必须独立走线只连接到 Pin 3，不要与流过几十安培大电流的 Pin 2 混用。这能消除源极寄生电感带来的反向电动势，彻底抑制高频震荡，进一步压低开关损耗和 EMI。
不对称的驱动电压设计：查阅规格书参数，为了将内阻压至最低限度，建议驱动开启电压 (VGS_on) 设置为 +15V 至 +18V；为了防止 400V 母线下极高的 dv/dt 引起米勒效应导致桥臂误导通（Shoot-through），建议关断电压 (VGS_off) 设置为负压 -4V 或 -5V。
PFC 切相控制 (Phase-Shedding) ：既然采用了两相交错图腾柱，建议在 DSP 软件中加入切相逻辑。当负载低于 30%~40% 时，关断其中一相快管的开关动作。这能省去一相的开关损耗和电感铁损，让电源在轻载（20%负载）时依然能满足 80 PLUS 钛金牌的严苛要求。
