高效率高过载SiC模块的250kW 三相四线制工商业储能变流器 (PCS) 设计方案

倾佳电子推介基本半导体 BMF540R12MZA3(1200V/540A SiC 半桥模块)和基本半导体子公司青铜剑 2CP0225Txx 系列即插即用驱动板,结合新一代 587Ah 大容量电芯的特性,设计一款 250kW 三相四线制工商业储能变流器 (PCS) 的硬核工程方案,并包含详细的效率与过载能力估算。

倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管,SiC碳化硅MOSFET功率模块,SiC模块驱动板,PEBB电力电子积木,Power Stack功率套件等全栈电力电子解决方案。

基本半导体代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块,助力电力电子行业自主可控和产业升级!

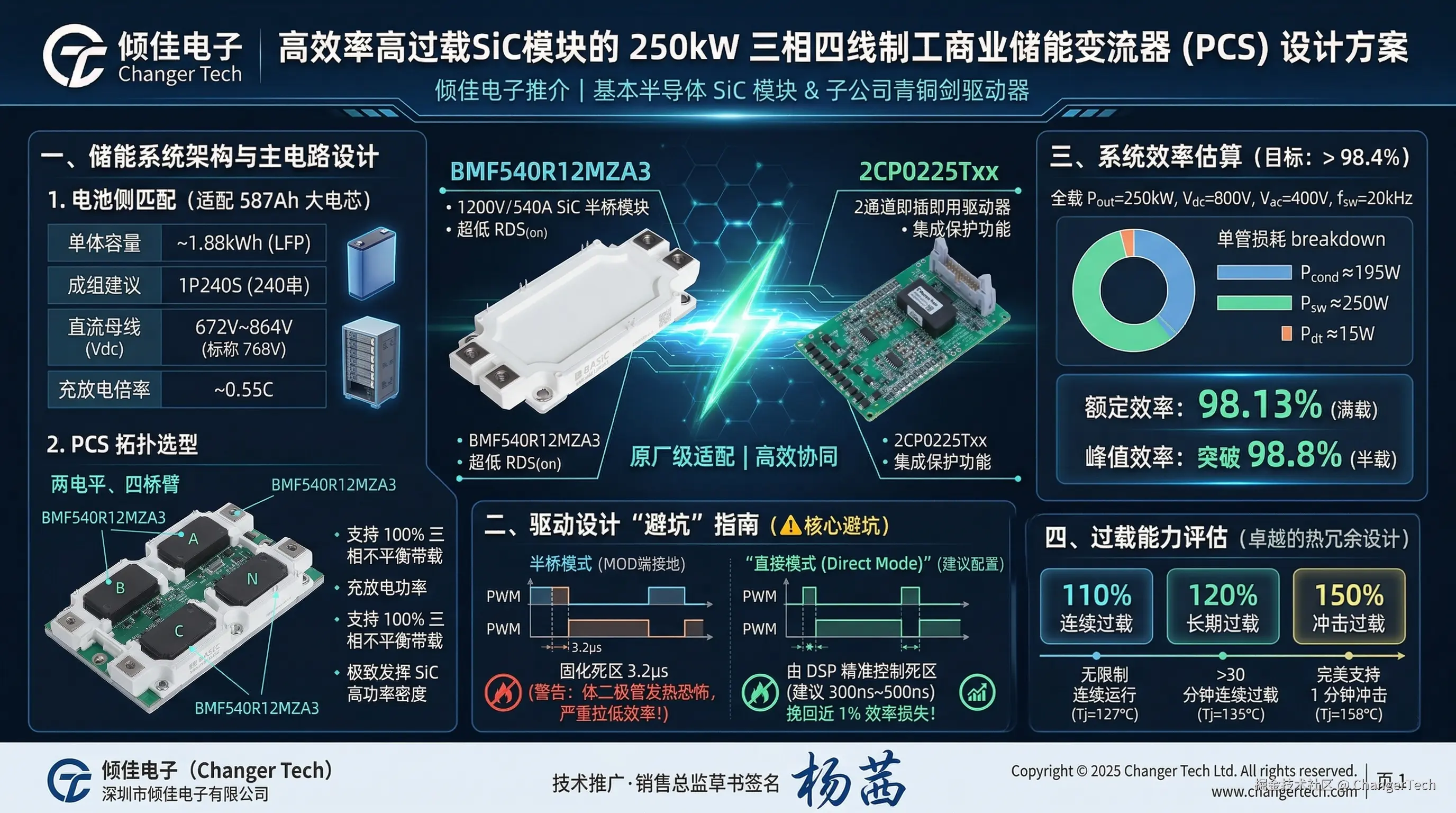

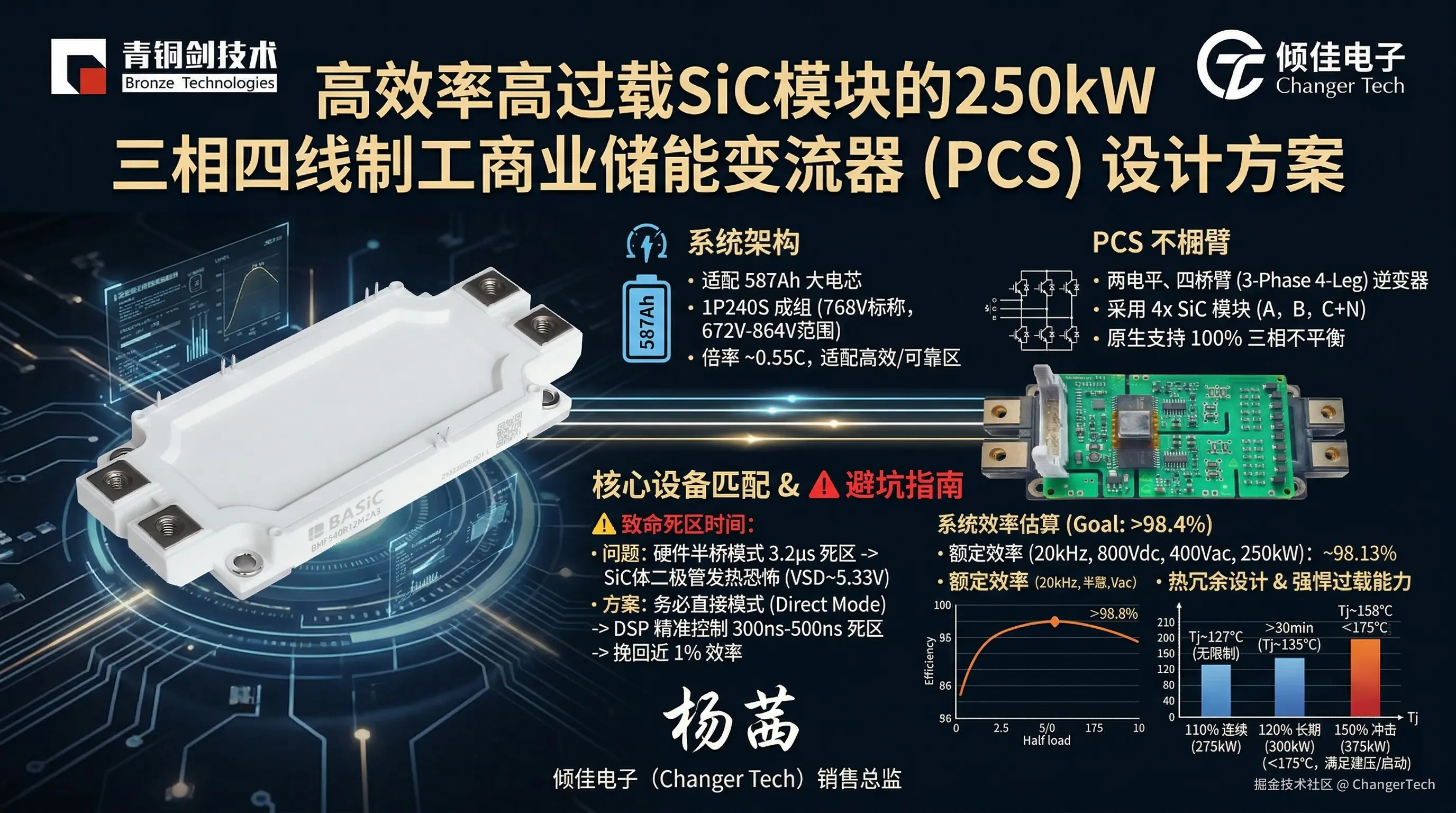

一、 储能系统架构与主电路设计

1. 电池侧匹配(适配 587Ah 大电芯)

新一代 587Ah 磷酸铁锂(LFP)电芯主打高能量密度,单体容量约 1.88kWh。250kW 的 PCS 非常适合搭配标准 20 尺柜的 2 小时(0.5C)系统。

  • 成组建议:配置为 1P240S(240串)。
  • 直流母线电压( Vdc ​) :标称电压 240×3.2V=768V,工作电压范围约 672V∼864V。此电压区间完美处于 1200V SiC 模块的高效与高可靠性工作平台。
  • 充放电倍率:储能总量约 450kWh,满载 250kW 时的倍率约为 0.55C。在此倍率下电芯温升小,循环寿命极佳。

2. PCS 拓扑选型(三相四线制)

工商业应用需输出 380V/400V 交流电,且常面临接入单相负载导致的三相不平衡工况。

  • 推荐拓扑两电平、四桥臂(3-Phase 4-Leg)逆变器
  • 硬件配置:采用 4 个 BMF540R12MZA3 模块。其中 A、B、C 三相各用一个模块,第 4 个模块独立用于控制中性线(N 线)
  • 优势:相比传统的“三桥臂+分裂直流中点电容”方案,四桥臂拓扑无需庞大的中性点钳位电容,且原生支持 100% 三相不平衡带载,极致发挥 SiC 模块的高功率密度优势。

二、 核心器件匹配与驱动设计“避坑”指南

青铜剑驱动板(建议选用 1200V 版本的 2CP0225T12-AB)搭配该模块属于原厂级适配,但在系统设计时必须特别注意以下几点以防炸机或发热失控

1. 致命的“死区时间”设置(⚠️ 核心避坑)

  • 问题所在:查阅青铜剑手册第 6.3 节,若将驱动板设为“半桥模式”(MOD端接地),驱动板硬件会强制插入 3.2 μs 的固化死区时间。SiC MOSFET 的体二极管压降极大(手册标明本模块 VSD​ 高达 4.34V~5.33V),若在 20kHz 频率下引入 3.2μs 死区,将产生极其恐怖的体二极管续流发热,严重拉低整机效率。
  • 解决方案务必将驱动板配置为“直接模式 (Direct Mode)” (MOD 引脚悬空或接 VCC),由主控 DSP 统一下发带死区的 PWM 波,建议将死区时间精准控制在 300 ns ∼500 ns ,可挽回近 1% 的效率损失。

2. 驱动功率与过流裕量

  • 驱动功率:模块总栅极电荷 QG​=1320nC,电压摆幅 22V(+18V/−4V)。在 20kHz 下,单通道仅需 Pg​=1320nC×22V×20kHz0.58W 驱动功率。青铜剑单通道 2W 的能力游刃有余。
  • 有源钳位(Active Clamping) :T12 版本有源钳位典型值为 1020V。在高 di/dt 关断时能有效保护模块,但设计时直流母排(Busbar)的杂散电感必须控制在 20 nH 以内,防止高频开关误触发钳位电路导致驱动器过热。

三、 系统效率估算(目标:> 98.4%)

设定额定工况:Pout​=250kWVdc​=800VVac​=400V。采用开关频率 fsw ​=20 kHz

交流侧满载有效电流 Irms​≈361A,峰值电流 Ipeak​≈510A

1. 导通损耗 ( Pcond ​)

  • 保守假设工作结温 Tj​≈125∘C,模块典型内阻 RDS(on)​≈3.0mΩ。
  • 经正弦半波电流有效值计算,单管平均导通损耗 Pcond​≈21​×3612×0.003≈195W

2. 开关损耗 ( Psw ​)

  • 查阅规格书(600V/540A 下 Etotal​≈31.2mJ)。线性折算至实际工况(800V 及平均正弦工作电流下)。
  • 单管平均开关损耗积分计算:Psw​≈π1​×20000×(0.0312×600800​)×540510​≈250W

3. 死区及其他损耗 ( Pdt ​)

  • 采用 DSP 控制 500ns 死区,单管死区损耗降至约 15W

4. 整机效率预估

  • 单管半导体总损耗 ≈460W。三相主功率(6 个管)半导体总损耗 ≈2.76kW
  • 结合磁性元件(LCL 滤波器及母线电容约 1.5kW)、风扇与控制辅助功耗(约 0.5kW),满载总损耗约 4.76kW
  • 满载额定效率:250kW+4.76kW250kW​≈98.13%
  • 半载峰值效率:在工商业最常见的 50%~60% 负载区间,效率可突破 98.8%

四、 过载能力评估(卓越的热冗余设计)

模块额定标称电流为 540A(@90∘C),而系统 250kW 满载峰值电流仅为 510A。系统具有先天的降额优势。

依据模块结壳热阻 Rth(jc)​=0.077K/W,假设系统采用高性能散热(液冷或强风冷),将底板壳温 Tc​ 压制在 85∘C

110% 连续过载(275kW)

交流 RMS 电流升至 397A。单管总损耗升至约 545W

内部结温升 ΔTjc​=545×0.077≈42∘C

结温 Tj​=85+42=127C。远低于 175∘C 极限值。

👉 结论:支持无限制连续 110% 过载运行。

120% 长期过载(300kW)

交流 RMS 电流升至 433A。单管总损耗升至约 645W

内部结温升 ΔTjc​=645×0.077≈50∘C

结温 Tj​=85+50=135C

👉 结论:安全裕量充足,支持 >30 分钟连续过载(视外部散热器热容而定)。

150% 冲击过载(375kW)

交流 RMS 电流升至 541A,峰值电流 765A(处于模块 1080A 脉冲电流安全区内)。

单管总损耗飙升至约 950W

内部结温升 ΔTjc​=950×0.077≈73∘C

结温 Tj​=85+73=158C≤175∘C

👉 结论:完美支持 1 分钟级别的 150% 瞬态抗冲击(满足园区重型感性电机启动、微电网孤岛建压等极端需求)。

总结

倾佳电子力推的 “基本半导体 1200V/540A 模块 + 基本半导体子公司青铜剑即插即用驱动板” 是构建新一代 250kW 工商业 PCS 的黄金组合。该方案不仅完美消化了 587Ah 大电芯的充放电需求,还凭借优异的热阻和四桥臂拓扑,赋予了整机强悍的过载能力和 100% 不平衡带载能力。只要在软件开发时避开驱动板的“死区陷阱”,整机性能将处于市场第一梯队水准。
