Android 开发核心：资源管理与布局优化

面对 各类手机屏幕尺寸、分辨率不一的情况，若手动控制控件位置与大小，开发会极为繁琐，Android 因此提供了布局管理器来自动适配界面。布局文件会在加载时被解析并实例化为对应 View 对象，构成 UI 层级并伴随组件生命周期，进而影响应用内存分配。本文从资源分类、目录规范到四大经典布局深度拆解，覆盖原理、属性、实战与选型思路。

开发环境：Android Studio Hedgehog | 2023.1.1

适配版本：Android 5.0 ~ Android 14

一、Android 资源目录结构

res/
├── drawable/           # 图片、形状、选择器等
├── drawable-hdpi/      # 不同密度图片
├── layout/             # 布局文件
├── values/
│   ├── strings.xml     # 字符串
│   ├── colors.xml      # 颜色
│   ├── dimens.xml      # 尺寸
│   ├── styles.xml      # 样式/主题
│   └── arrays.xml      # 数组
├── mipmap/             # 应用图标
├── anim/               # 补间动画
├── animator/           # 属性动画
├── menu/               # 菜单
└── raw/                # 原始文件（音频、视频等）

资源是应用中独立于 Java/Kotlin 代码的静态文件，统一存放于 res/ 目录。系统会在编译时为其生成 R 类索引，支持代码与 XML 双向引用。

二、Android 资源目录全分类

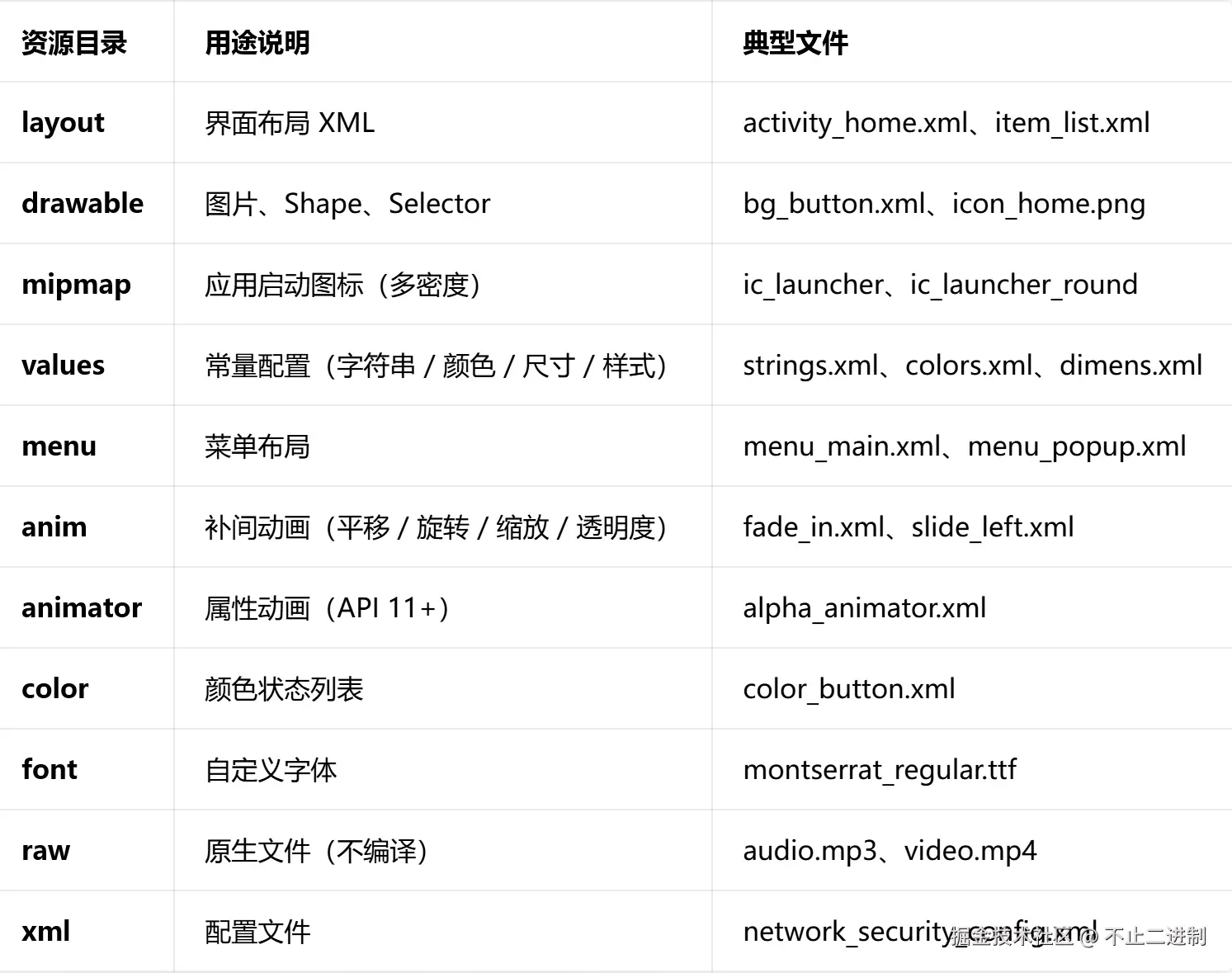

res/ 下的子目录有严格命名规范，系统可自动识别用途。以下为必备目录及用途：


提示：mipmap 只放启动图标；普通图片放 drawable。

三、布局资源：UI 结构的核心载体

布局资源位于 res/layout/，用于声明控件层级与位置规则。Android 布局采用树形结构，渲染时遵循 measure → layout → draw 流程。

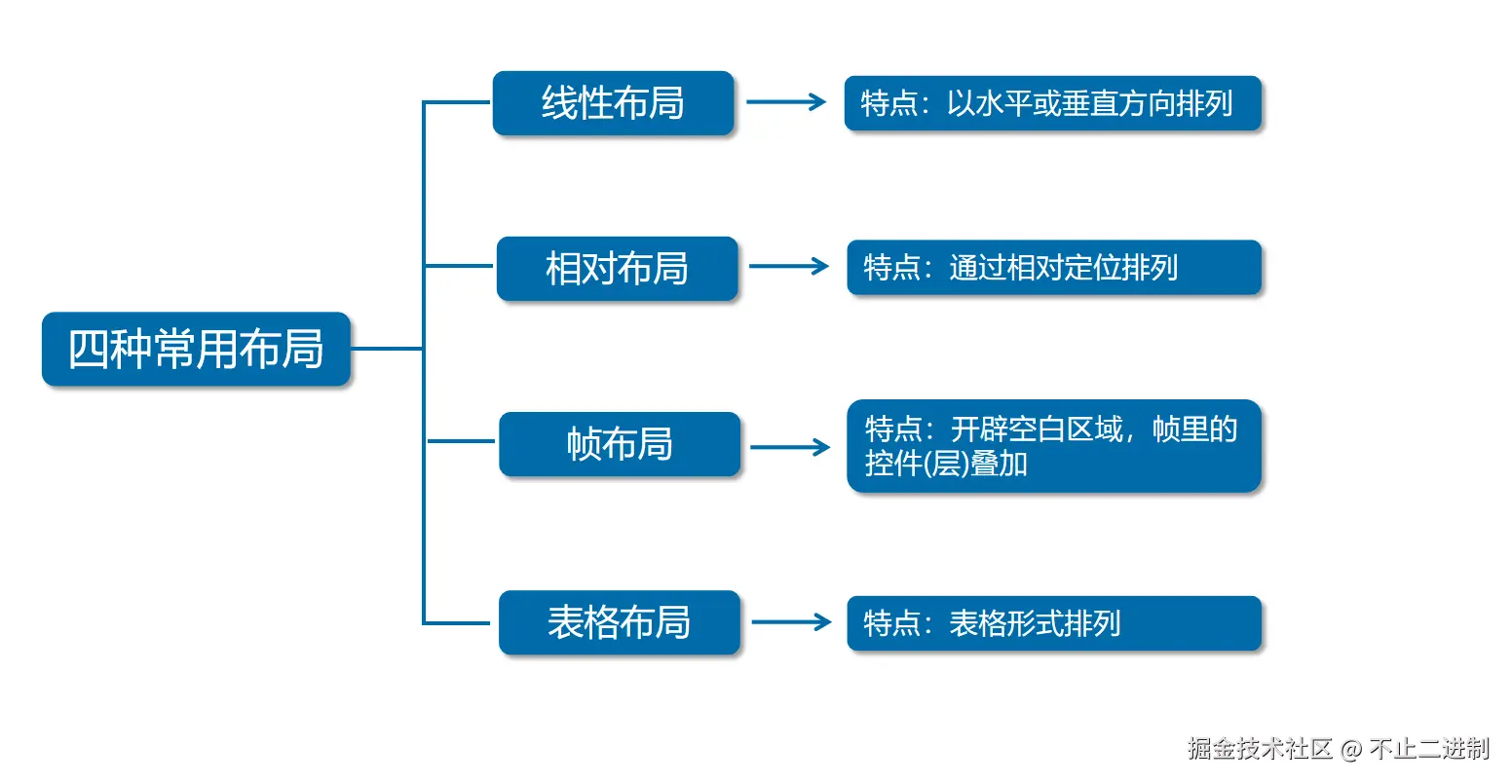

本文重点解析四大传统经典布局：

  1. LinearLayout（线性布局）
  2. RelativeLayout（相对布局）
  3. TableLayout（表格布局）
  4. FrameLayout（帧布局）

四、LinearLayout 线性布局


1. 核心原理

LinearLayout作为一种视图容器，只能沿水平或垂直单一方向排列子控件，会按照添加顺序逐个摆放控件；垂直方向时每次只放一个控件且独占一行，水平方向时所有控件只占一行，高度以最高子控件为准，同时它还会处理控件间距与左右居中这类对齐方式，LinearLayout是 Android 最基础、使用最广泛的布局。

2. 实战代码

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal">
    <Button
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        android:text="按钮1"/>
    <Button
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        android:text="按钮2"/>
    <Button
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_weight="2"
        android:text="按钮3"/>
</LinearLayout>

3.核心方法

LinearLayout的所有控件 排成一排或者 排成一列，通过 orientation 控制排列方向，通过 layout_weight 控制 空间分配比例

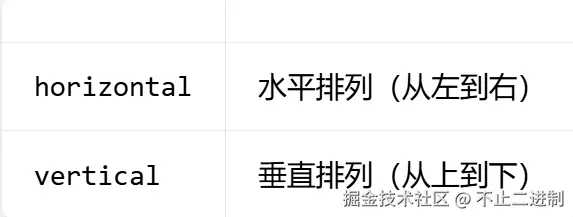

1️⃣ android:orientation="horizontal"


    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal">

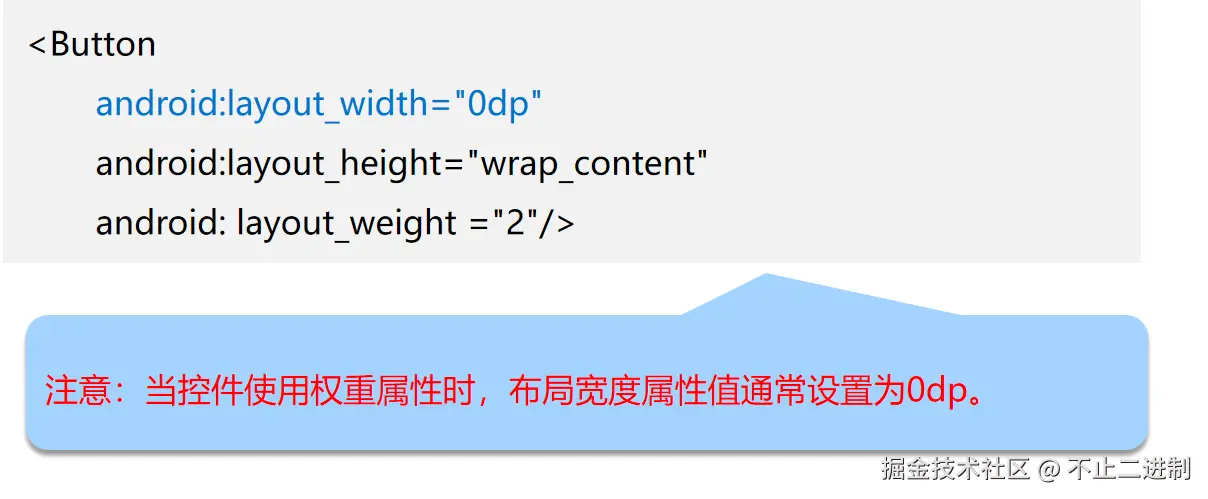

2️⃣ android:layout_width="0dp"，不自己固定宽度，交给权重来决定。当使用 layout_weight 时，通常把 layout_width 设为 0dp，如果设置了固定宽度，权重是在 剩余空间上分配（容易混乱）


3️⃣ android:layout_weight="数字",数字越大，占的空间比例越大。所有控件的 weight 值加起来作为分母，每个控件的 weight 作为分子

控件宽度 = 父容器总宽度 × (自己的weight / 所有weight之和)
<Button
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        android:text="按钮1"/>
    <Button
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        android:text="按钮2"/>
    <Button
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_weight="2"
        android:text="按钮3"/>

按钮1宽度 = 400 × (1/4) = 100dp

按钮2宽度 = 400 × (1/4) = 100dp

按钮3宽度 = 400 × (2/4) = 200dp

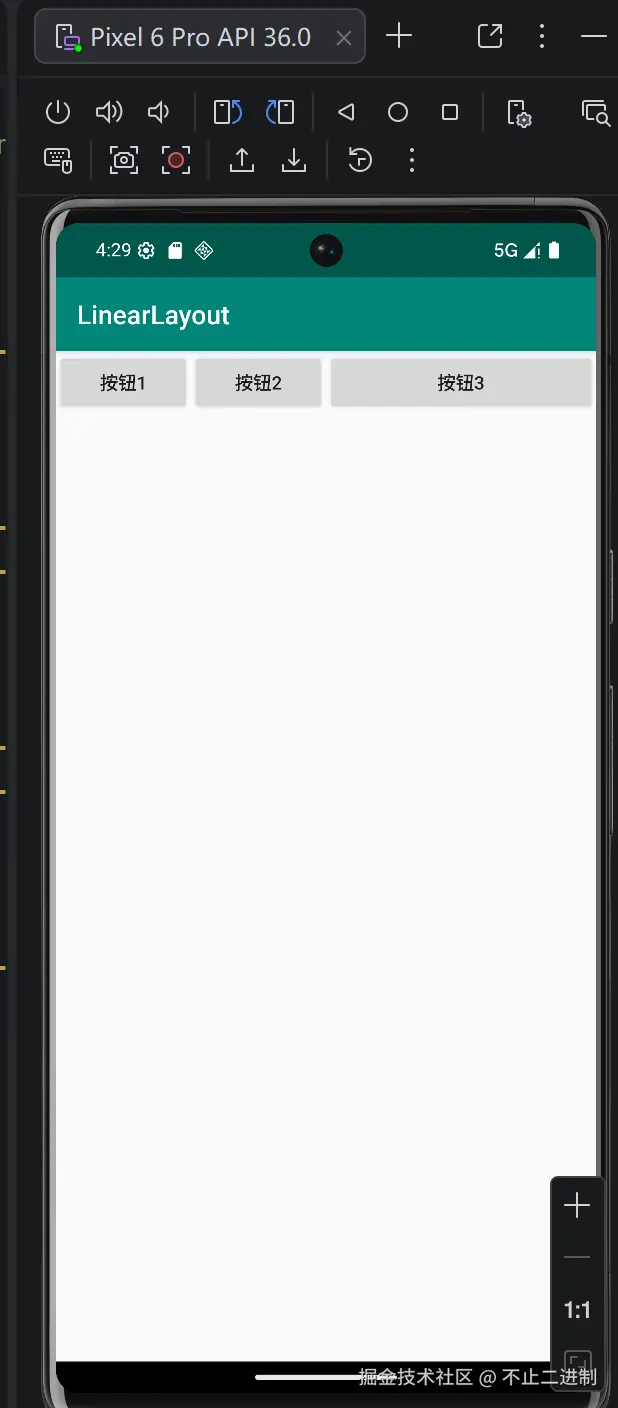

4. 运行效果


LinearLayout 的核心效果是按方向线性排列 + 权重比例分配空间。它解决了固定尺寸无法适配不同屏幕的问题，通过 weight 机制实现了灵活的响应式布局，是构建简单到中等复杂度界面的首选布局方案。

五、RelativeLayout 相对布局

1. 核心原理

RelativeLayout是一种视图容器，子控件可参照同级控件或父容器进行定位，它能减少布局嵌套、让层级更扁平，进而提升界面性能，适合用来替换多层嵌套的线性布局。


2. 实战代码

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    style="@style/AppTheme"
    android:id="@+id/mainRelativelayout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:padding="1dp"
    >
    <Button
        android:id="@+id/btn_one"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮1"
        android:layout_alignParentBottom="true"
        android:layout_marginBottom="20dp"/>
    <Button
        android:id="@+id/btn_two"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮2"
        android:layout_centerHorizontal="true"
        android:layout_marginTop="260dp"/>
    <Button
        android:id="@+id/btn_three"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignBottom="@id/btn_two"
        android:layout_marginLeft="-5dp"
        android:layout_marginBottom="151dp"
        android:layout_toRightOf="@id/btn_two"
        android:text="按钮3" />
</RelativeLayout>

3.核心方法

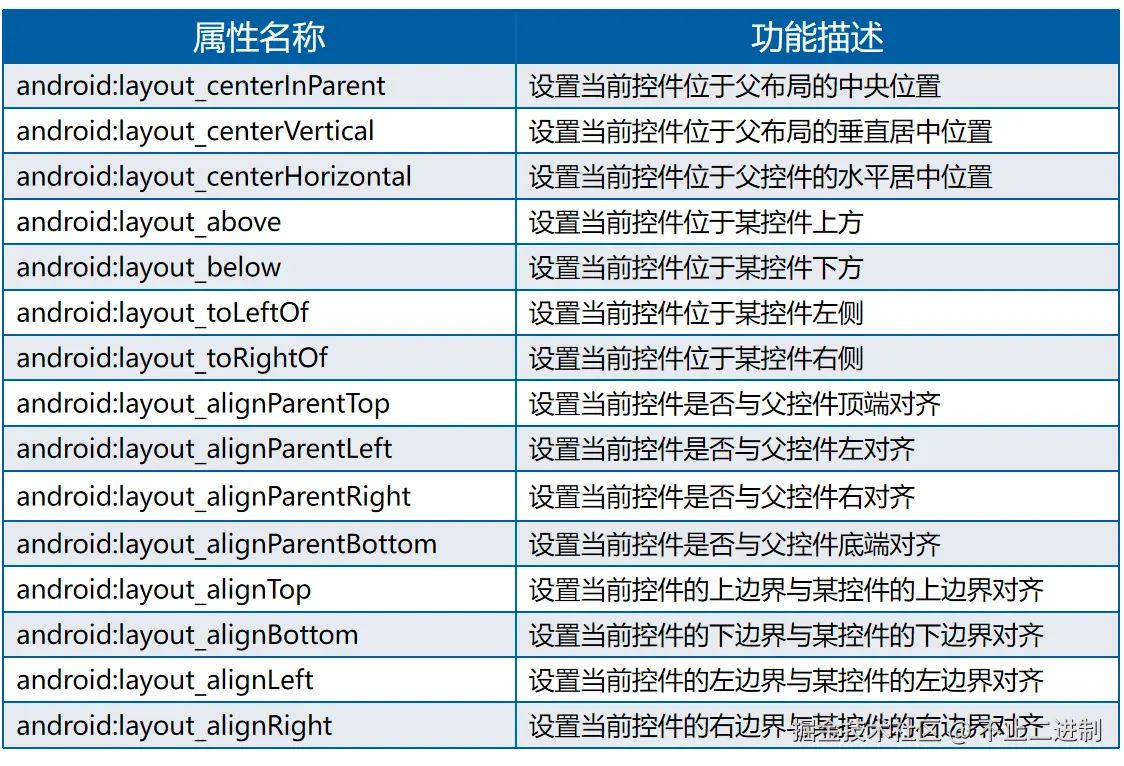

RelativeLayout的每个控件可以 相对于父容器 定位（靠边或居中），也可以 相对于其他控件 定位

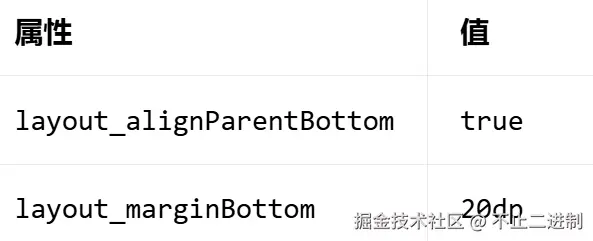

1️⃣ 相对于父容器定位

android:layout_alignParentBottom="true"，让控件紧贴父容器底部
android:layout_alignParentBottom="true"
android:layout_marginBottom="20dp"，“离底部20dp”，在底部留出空白
    <Button
        android:id="@+id/btn_one"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮1"
        android:layout_alignParentBottom="true"
        android:layout_marginBottom="20dp"/> <!-- (这里) -->

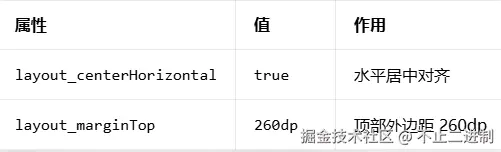

android:layout_centerHorizontal="true"，水平方向站在中间，让控件在屏幕水平居中
    <Button
        android:id="@+id/btn_two"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮2"
        android:layout_centerHorizontal="true"  <!-- (这里) -->
        android:layout_marginTop="260dp"/>
android:layout_marginTop="260dp"，“从顶部往下260dp”，设置距离顶部的距离
    <Button
        android:id="@+id/btn_two"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮2"
        android:layout_centerHorizontal="true"
        android:layout_marginTop="260dp"/>  <!-- (这里) -->

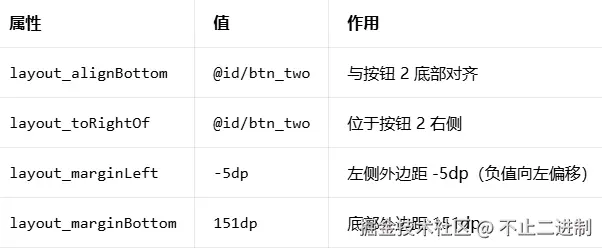

2️⃣ 相对于其他控件定位

android:layout_toRightOf="@id/btn_two",让控件位于另一个控件的右侧,“放在按钮2的右手边”
    <Button
        android:id="@+id/btn_three"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignBottom="@id/btn_two"
        android:layout_marginLeft="-5dp"
        android:layout_marginBottom="151dp"
        android:layout_toRightOf="@id/btn_two"    <!-- (这里) -->
        android:text="按钮3" />
android:layout_alignBottom="@id/btn_two"，让两个控件的底部在同一水平线上
android:layout_alignBottom="@id/btn_two"
android:layout_marginLeft="-5dp"，负值表示向左偏移，让控件重叠一部分，这里向坐重叠了5dp
android:layout_marginLeft="-5dp"
android:layout_marginBottom="151dp"，在已对齐的基础上再调整，底部向上提151dp
android:layout_marginBottom="151dp"

RelativeLayout = 关系网定位 + 可负值微调

按钮1 - 底部对齐


按钮2 - 水平居中


按钮3 - 相对定位

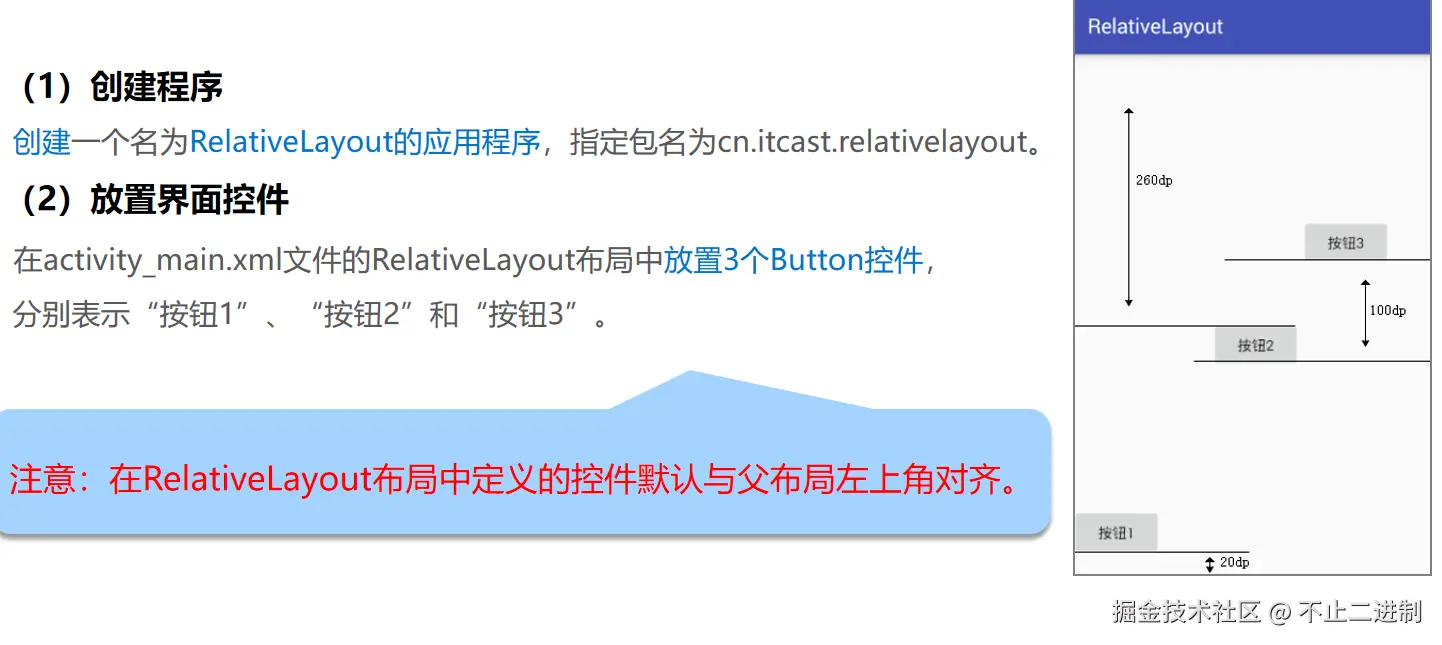

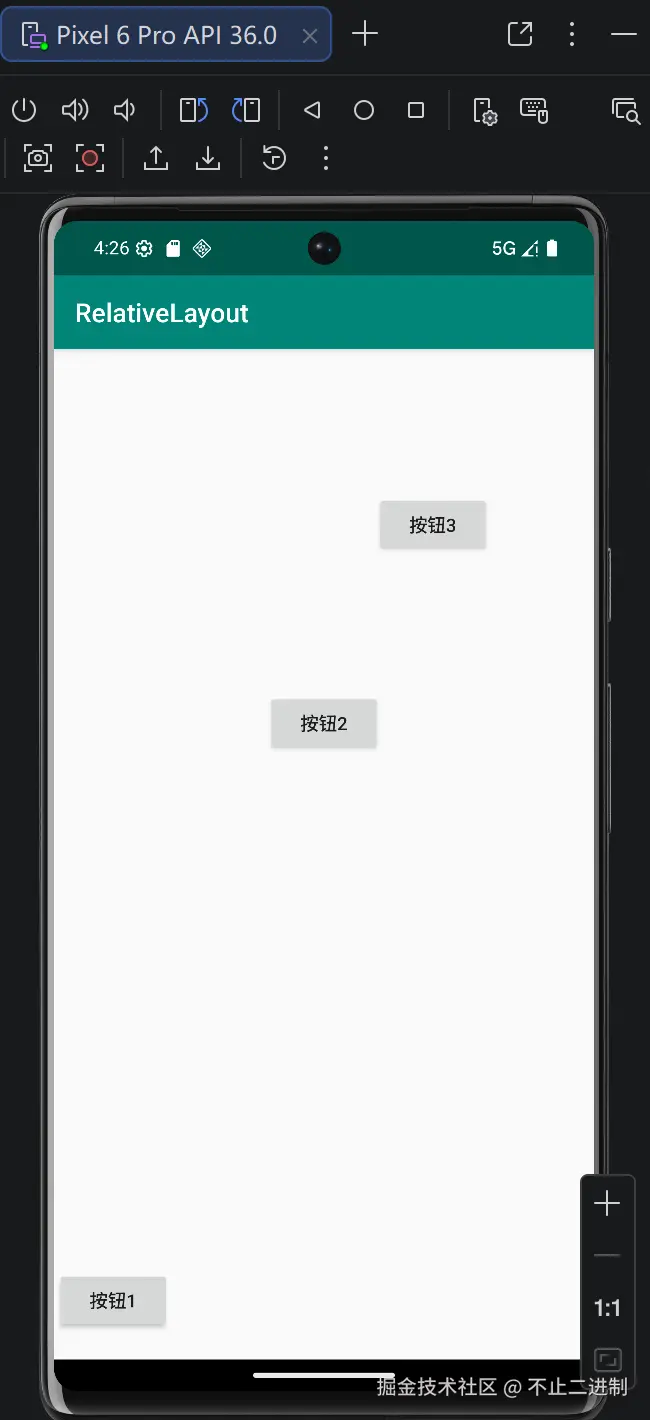

4. 运行效果


六、TableLayout 表格布局

1. 核心原理

TableLayout继承自LinearLayout，本质是线性布局，以行列形式管理UI组件，其行数和列数由TableRow与其他组件决定：添加一个TableRow即为一行，TableRow内每加一个子组件就新增一列；若直接向TableLayout添加组件，该组件会独占一行。列宽由该列最宽单元格决定，布局宽度默认占满父容器。它支持单元格三种行为方式：Collapsed（列隐藏）、Shrinkable（列可收缩以适配父容器）、Stretchable（列可拉伸填满空余空间），同时可使用LinearLayout的XML属性，还拥有自身专属XML属性。

2. 实战代码

<?xml version="1.0" encoding="utf-8"?>
<TableLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:stretchColumns="2" >
    <TableRow>
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_column="0"
            android:text="按钮1" />
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_column="1"
            android:text="按钮2" />
    </TableRow>
    <TableRow>
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_column="1"
            android:text="按钮3" />
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_column="2"
            android:text="按钮4" />
    </TableRow>
    <TableRow>
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_column="2"
            android:text="按钮5" />
    </TableRow>
</TableLayout>

3. 核心方法

TableLayout类似于 Excel 表格 或者 HTML 里的 <table> ，把界面按行和列来组织，每个控件占据一个单元格。

1️⃣ android:stretchColumns="2"，列号从 0 开始计数， stretchColumns="2" 表示第 2 列（也就是第三列）会被拉伸，如果有多列，用逗号分隔，如 stretchColumns="0,2"

就是说当表格总宽度小于屏幕宽度时，第2列会自动变宽，把剩余空间填满。

    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:stretchColumns="2"

2️⃣  TableRow：每一对 <TableRow> 标签就是 表格的一行， TableLayout 里面可以放多个 TableRow，而每个 TableRow 里面的控件，自动成为 这一行的列

<TableRow>
    <Button android:layout_column="2" android:text="按钮5" />
</TableRow>

3️⃣ android:layout_column="数字"，控件级别的属性，列号从 0 开始排序，不写的话，默认按顺序自动排列（第一个控件在第0列，第二个在第1列...），写了的话，可以跳过某些列或者指定位置

<TableRow>
    <Button android:layout_column="0" android:text="按钮1" />
    <Button android:layout_column="1" android:text="按钮2" />
</TableRow>

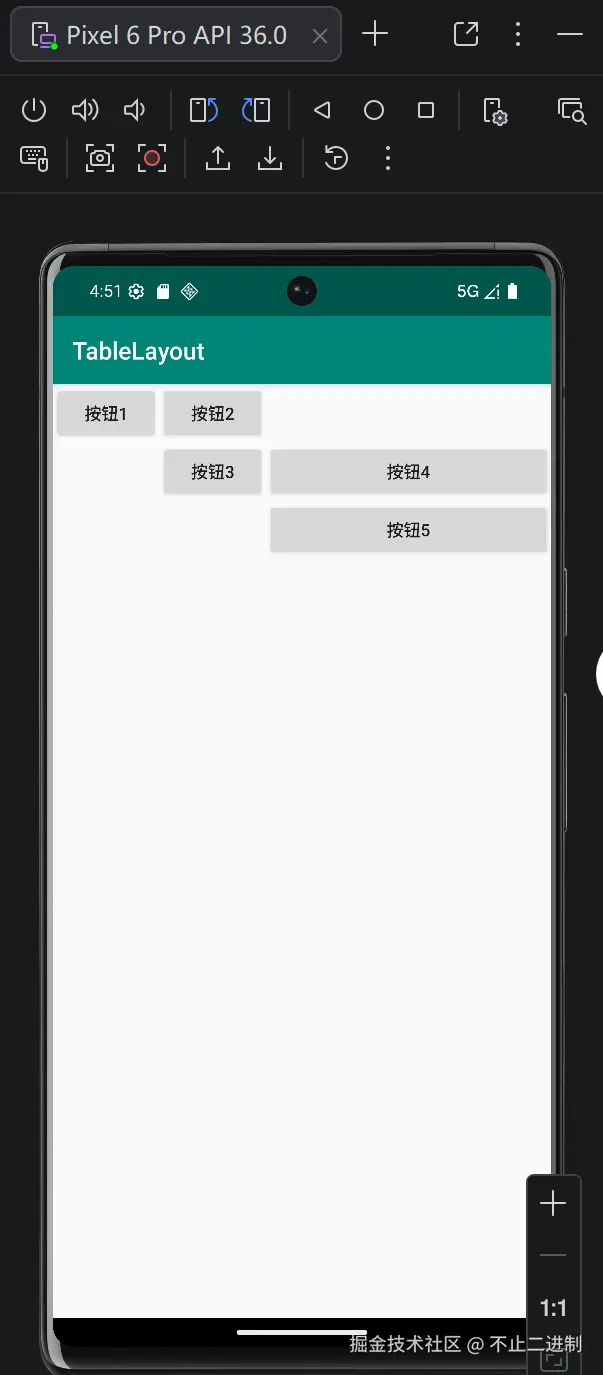

4.运行效果


第0列和第1列宽度是 wrap_content（按内容自适应），第2列被拉伸，占据了所有剩余宽度，我们可以通过 layout_column 可以灵活控制按钮放在哪一列

TableLayout = 表格容器 + stretchColumns（列拉伸）+ TableRow（行）+ layout_column（列定位）

七、FrameLayout 帧布局

1. 核心原理

FrameLayout采用栈式堆叠方式放置控件，后添加的控件会显示在最上层；它会为每个子控件创建一帧空白区域，各子控件独占一帧，并依据gravity属性自动对齐。

2. 关键代码

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <Button
        android:id="@+id/btn_one"
        android:layout_width="300dp"
        android:layout_height="300dp"
        android:layout_gravity="center"
        android:background="#ff0000" />
    <Button
        android:id="@+id/btn_two"
        android:layout_width="220dp"
        android:layout_height="220dp"
        android:layout_gravity="center"
        android:background="#00ff00" />
    <Button
        android:id="@+id/btn_three"
        android:layout_width="140dp"
        android:layout_height="140dp"
        android:layout_gravity="center"
        android:background="#0000ff" />
    <Button
        android:id="@+id/btn_four"
        android:layout_width="80dp"
        android:layout_height="80dp"
        android:layout_gravity="center"
        android:background="#ff1243" />
    <Button
        android:id="@+id/btn_five"
        android:layout_width="20dp"
        android:layout_height="20dp"
        android:layout_gravity="center"
        android:background="#324678" />
</FrameLayout>

3. 核心方法

FrameLayout有点类似于俄罗斯方块，所有控件都 从左上角开始堆叠，后添加的控件 盖住 先添加的控件，默认所有控件都贴在 左上角

1️⃣ android:layout_gravity="center"

layout_gravity 决定了控件在 FrameLayout 中的 对齐方式

  • center 表示 水平居中 + 垂直居中
  • 如果不设置，默认是 top|left（左上角）
android:layout_gravity="center"

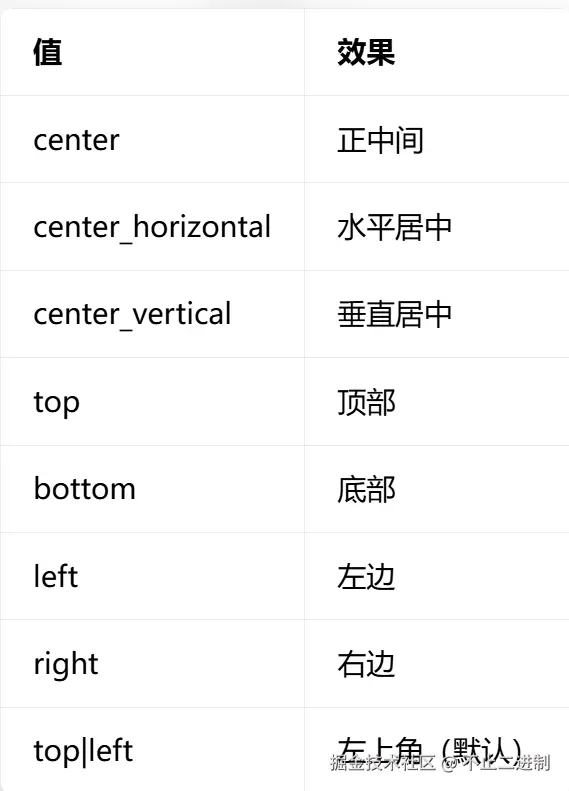

常用取值：


2️⃣ 控件大小设置

android:layout_width="300dp"
android:layout_height="300dp"

每个按钮的 宽高 依次递减

  • 按钮1：300dp × 300dp（最大，在最底层）
  • 按钮2：220dp × 220dp
  • 按钮3：140dp × 140dp
  • 按钮4：80dp × 80dp
  • 按钮5：20dp × 20dp（最小，在最顶层）

FrameLayout 不关心控件之间的位置关系，只关心 每个控件相对于自己的位置，所有控件都 独立定位，互不影响，比较适合 单控件全屏显示 或者 重叠效果。

下面是根据上面的代码分析的内容：

 第1层（最底层）：按钮1（红色）：300×300dp

<Button android:layout_width="300dp" android:layout_height="300dp"
        android:layout_gravity="center" android:background="#ff0000" />

第2层：按钮2（绿色）：220×220dp

<Button android:layout_width="220dp" android:layout_height="220dp"
        android:layout_gravity="center" android:background="#00ff00" />

第3层：按钮3（蓝色）：140×140dp

<Button android:layout_width="140dp" android:layout_height="140dp"
        android:layout_gravity="center" android:background="#0000ff" />

第4层：按钮4（粉红色）：80×80dp

<Button android:layout_width="80dp" android:layout_height="80dp"
        android:layout_gravity="center" android:background="#ff1243" />

第5层（最顶层）：按钮5（深蓝色）：20×20dp

<Button android:layout_width="20dp" android:layout_height="20dp"
        android:layout_gravity="center" android:background="#324678" />

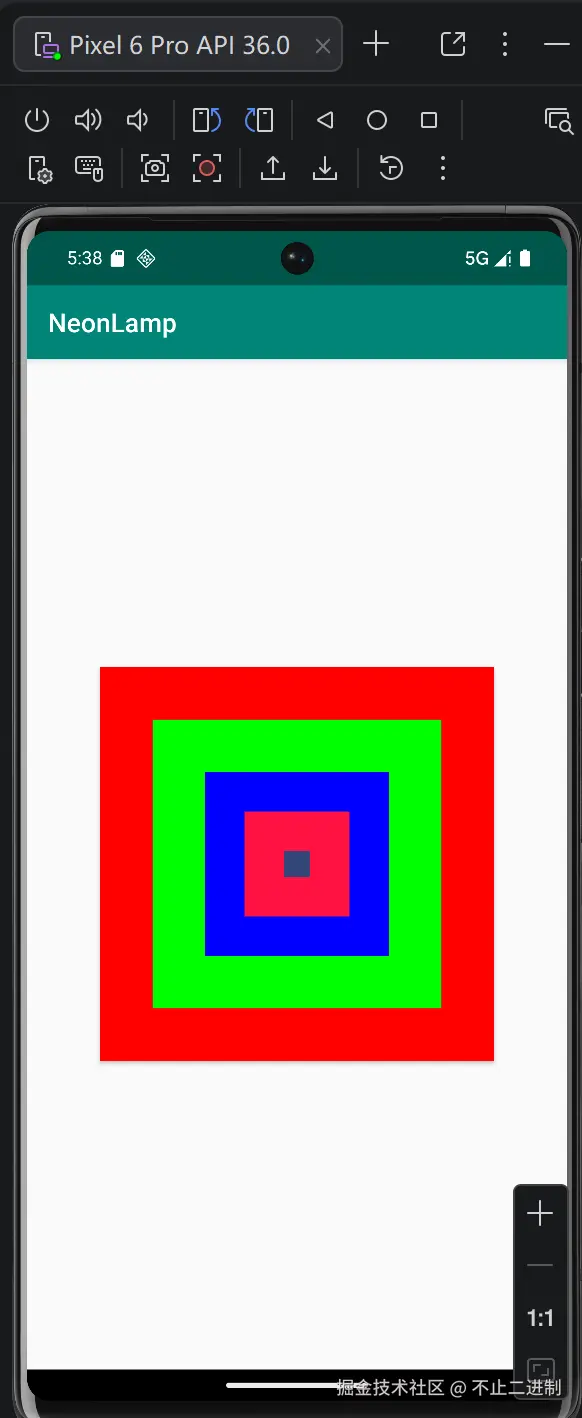

最终呈现的效果：

image.png 只能看到最上面的 深蓝色小按钮（20dp），其他按钮都被盖住了，只能看到最外面一圈颜色边界。

八、四大布局对比与选型建议

布局优点缺点推荐场景
LinearLayout简单易写、权重好用嵌套多性能下降通用排列、按钮组
RelativeLayout灵活、少嵌套属性复杂、双次测量中等复杂 UI、详情页
TableLayout自动对齐、结构强灵活性低表单、设置页
FrameLayout最轻量、性能最高仅支持叠加容器、角标、弹窗

Android 资源体系是规范化开发的基础，合理分类可大幅提升维护效率与适配能力。四大传统布局各有侧重，掌握其原理与边界，才能写出层级少、性能高、易扩展的优质 UI 代码。
