以硬件 PWM 输出为核心控制方式，搭配单片机作为下位机执行核心、LabVIEW 作为上位机交互与监测平台，构建全数字化直流电机调速系统。相较于传统软件 PWM 调速方案，本设计利用单片机自带的硬件模块生成 PWM 信号，规避了软件中断占用系统资源、易受干扰导致的控制不稳定问题；同时依托 LabVIEW 的图形化编程与数据交互优势，实现电机转速的实时监测、参数整定、数据存储与动态调控，让调速系统兼具快速的响应特性、稳定的控制性能与直观的操作体验，适配工业现场、实验教学等多场景的直流电机调速需求。
硬件核心构成
主控与 PWM 模块
下位机选用具备硬件 PCA 模块的单片机，将其配置为 PWM 工作模式，直接输出硬件 PWM 信号，无需通过中断程序生成，从硬件层面提升信号输出的稳定性与实时性。PWM 信号的频率由单片机 PCA 定时器时钟源决定，占空比则通过模块捕获寄存器与扩展位参数调节，支持 0%~100% 全范围可调，占空比计算公式为：占空比 = 1-{ECAPnH,[CCAPnH]}/256。通过改变占空比，调节电机电枢端电压平均值，进而实现转速精准控制。
测速与执行模块
测速环节采用集成霍尔传感器与整形芯片的调速模块，霍尔传感器将电机转速转化为脉冲信号，经整形后传输至单片机外部中断口，由单片机完成脉冲计数与转速计算；调速模块同时支持电机正反转控制，单片机 I/O 口输出的方向控制信号、硬件 PWM 信号分别接入调速模块对应引脚，实现转速与转向的协同控制。
输入与显示模块
输入部分配置 4 路独立按键，分别对应电机启动、加速、减速、功能扩展，接入单片机通用 I/O 口，完成调速参数的手动设定；本地显示采用 LCD1602 液晶显示屏，与单片机并行通信，实时显示电机当前转速、设定转速等关键参数，实现现场数据可视化。
通讯与接口模块
单片机通过串口与上位机建立双向通讯，完成下位机转速数据的上传与上位机控制指令的下发，通讯协议采用通用异步收发标准，保障数据传输的准确性与实时性；硬件电路中增设电源隔离、信号滤波环节，降低工业现场电磁干扰对系统的影响。
LabVIEW 上位机设计
软件核心特性
LabVIEW 作为本系统的上位机核心，以图形化 G 语言为编程基础，无需复杂的代码编写，通过控件与函数的拖拽组合即可完成程序开发，开发效率远高于传统文本编程；同时具备开放的系统环境，可与单片机、PLC 等各类下位机设备无缝通讯，支持数据采集、实时分析、界面定制等功能，且拥有丰富的数据分析库与显示控件，能快速实现电机调速过程的可视化与数据化管理。
功能模块搭建
- 串口通讯模块：通过 LabVIEW 的 VISA 串口控件，完成与单片机的串口参数匹配，包括波特率、数据位、停止位、校验位的设置，实现下位机转速数据的实时读取与上位机控制指令的下发，支持通讯状态的实时检测与异常报警，保障上下位机数据交互的稳定性。
- 数据采集与处理模块：对串口接收的转速脉冲数据进行滤波、计算，将原始脉冲信号转化为直观的转速值（r/s），同时支持数据的实时存储，可将调速过程中的转速变化数据保存为 Excel、TXT 等格式，便于后续实验分析与工艺优化。

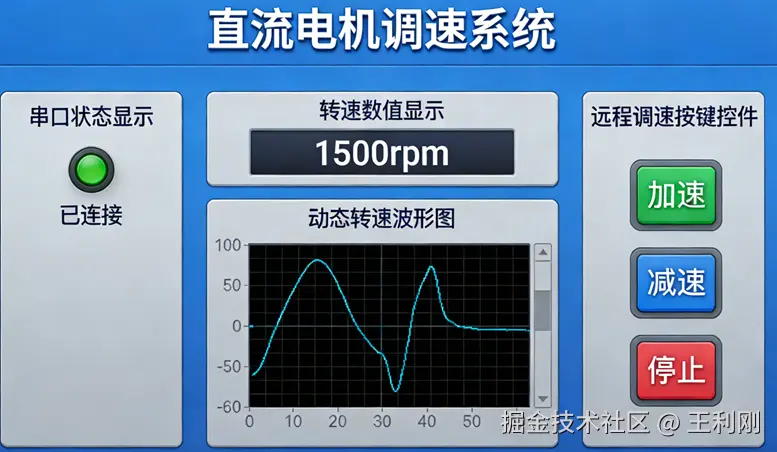

- 动态显示模块：利用 LabVIEW 的波形图表、数值显示控件，构建可视化操作界面，实时绘制电机转速的动态变化曲线，同步显示设定转速、实际转速、调速时间等参数，曲线支持放大、缩小、暂停等操作，便于工程师实时观察调速过程的动态特性。
- 远程控制模块：在界面中设置虚拟按键与数值输入控件，实现电机启动、停止、正反转、转速设定的远程操作，工程师可直接在电脑端修改 PWM 占空比参数，下发至单片机完成转速调节，无需现场操作下位机，提升操作便捷性。
- 数据追溯模块：支持历史调速数据的调取与复现，可将不同工况下的转速变化曲线叠加对比，分析系统在启动、加速、减速等不同阶段的响应特性，为系统参数优化提供数据支撑。
界面设计原则
上位机界面遵循工业操作的简洁性与实用性原则，划分为通讯状态区、参数显示区、动态曲线区、远程控制区、数据存储区五大区域，各区域功能独立、布局清晰；支持界面控件的自定义配置，可根据实际需求添加或删减功能模块，适配不同场景的调速需求。
系统控制流程
系统上电后，单片机首先完成初始化设置，包括 PCA 模块 PWM 参数、串口参数、中断参数的配置，同时开启外部中断，LCD 显示屏进入待机状态，LabVIEW 上位机完成串口初始化并建立与下位机的通讯连接。
当系统接收到启动指令（本地按键或上位机远程指令）后，单片机检测按键状态或上位机指令，读取设定转速值，通过硬件 PCA 模块输出对应占空比的 PWM 信号，驱动电机运转；霍尔测速模块将电机转速转化为脉冲信号，传输至单片机中断口，单片机通过计数计算实际转速，将转速数据实时上传至 LabVIEW 上位机，并在 LCD 本地显示。
若检测到加速、减速指令，单片机实时调整 PWM 占空比，LabVIEW 上位机同步采集转速变化数据，绘制动态曲线；当实际转速与设定转速存在偏差时，通过 PID 算法进行参数整定，修正 PWM 占空比，使电机转速快速趋于稳定值，整个过程循环执行，实现转速的闭环控制。
若上位机发起数据存储指令，系统将当前调速过程的所有参数保存至指定文件；若通讯中断，LabVIEW 即时发出报警提示，同时下位机保持当前 PWM 输出参数，保障电机稳定运行。
系统测试与性能
本系统在电机空载工况下完成多组调速测试，测试结果显示：电机从 0 启动至 53r/s，仅需 6s 即可达到稳定转速；从 53r/s 加速至 86r/s，调速时间为 5s；从 86r/s 减速至 53r/s，调速时间为 7s。整个调速过程中，转速无明显超调与震荡，稳定后转速偏差控制在极小范围，且硬件 PWM 信号输出未受系统其他程序干扰，相较于软件 PWM 调速方案，系统抗干扰能力与稳定性显著提升。
LabVIEW 上位机在测试过程中，实现了转速数据的无延迟采集与动态曲线绘制，数据存储精准、远程指令下发响应及时，操作界面的可视化效果让调速过程的动态特性一目了然，大幅提升了系统的调试效率与数据分析便捷性。
系统优势与应用
核心优势
- 硬件 PWM 控制摆脱了软件中断对系统资源的占用，信号输出稳定，抗干扰能力强，电机调速响应快、稳定性好，调速时间基本保持在 5~7s，满足快速调速需求；
- LabVIEW 上位机的图形化编程降低了系统开发难度，丰富的功能模块实现了转速的实时监测、远程控制、数据存储与追溯，让系统操作更直观、调试更高效；
- 上下位机协同的架构设计，实现了本地控制与远程调控的双重模式，适配不同应用场景的操作需求，且系统具备良好的扩展性，可通过增加传感器、拓展 LabVIEW 功能模块，实现电流、转矩等多参数的协同控制。
