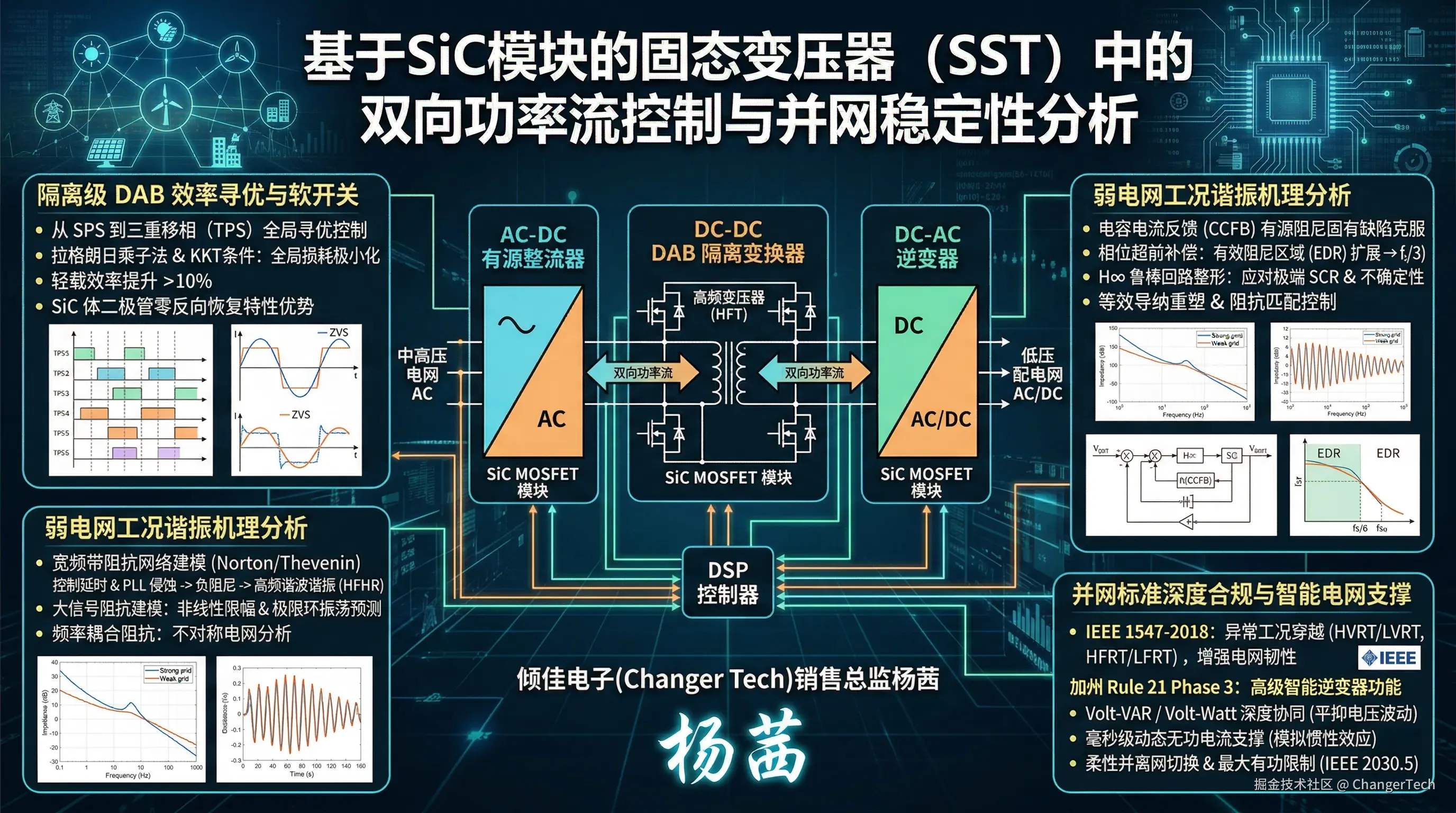

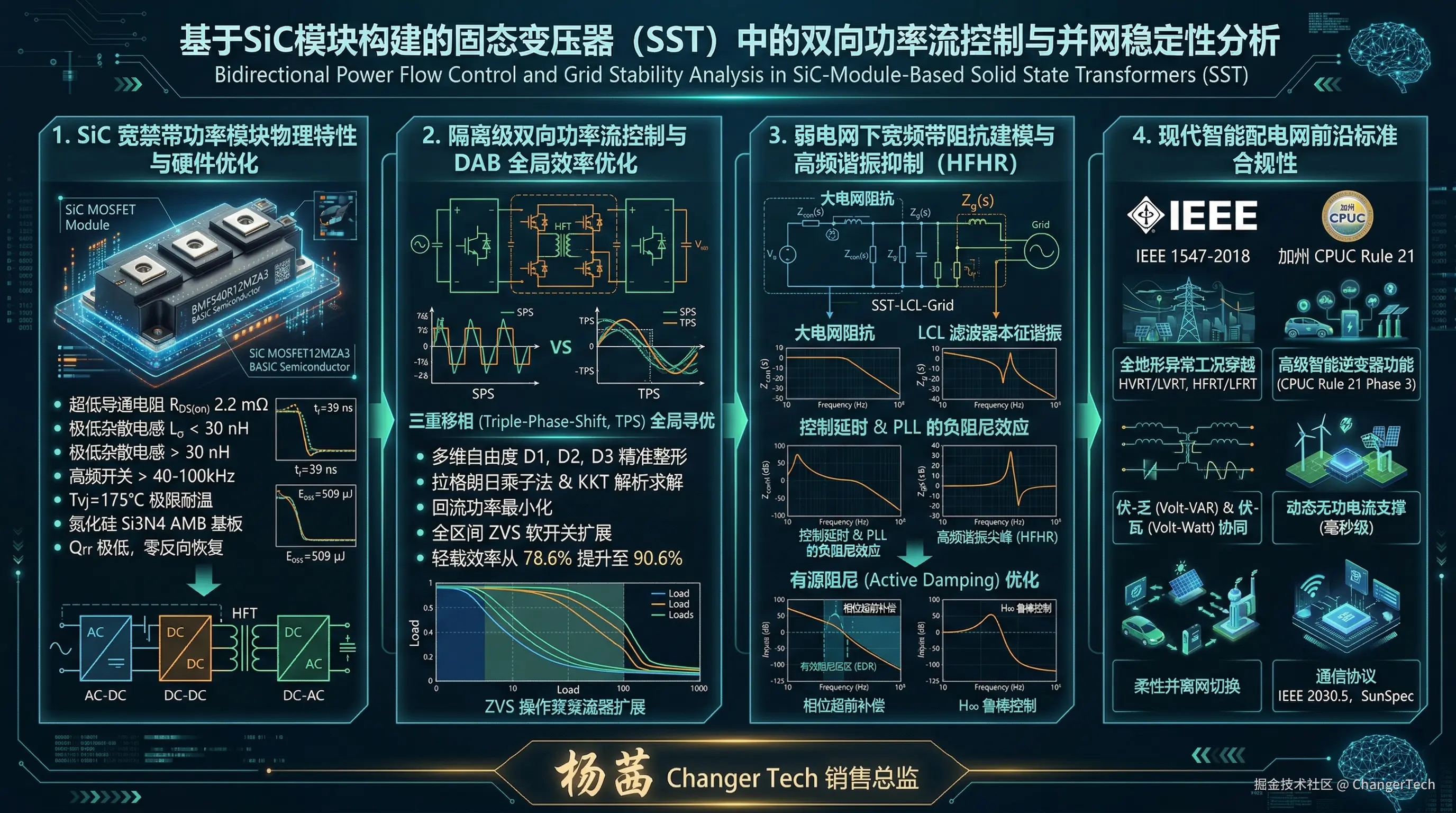

倾佳杨茜-死磕固变-基于SiC模块构建的固态变压器（SST）中的双向功率流控制与并网稳定性分析
在全球能源结构向分布式、清洁化和低碳化转型的宏大历史背景下，现代配电网正在经历从传统的单向潮流网络向多源、多负荷交直流混合的“能源互联网”演变的深刻变革。在这一演变过程中，传统的工频变压器（Line-Frequency Transformer, LFT）由于体积庞大、重量沉重、缺乏主动控制能力以及难以直接接入直流微电网等物理与功能局限性，已逐渐无法满足现代智能电网对电能路由器的高度灵活性要求。作为应对这一挑战的核心技术，固态变压器（Solid State Transformer, SST），或称为电力电子变压器（Power Electronic Transformer, PET），凭借其体积小、重量轻、支持双向功率流控制、具备无功补偿能力以及交直流多端口灵活接入等颠覆性优势，正逐步确立其在未来配电网中的中枢地位 。固态变压器通常采用三级级联的拓扑架构，包括面向中高压电网的输入级交直流（AC-DC）有源整流器、提供电气隔离与电压变换的隔离级直直流（DC-DC）双有源桥（Dual Active Bridge, DAB）变换器，以及面向用户端或低压交流微网的输出级交直流或直交流（DC-AC）逆变器 。这种高度模块化和解耦的三级架构，赋予了固变SST对潮流的极致掌控力。
随着宽禁带（Wide Bandgap, WBG）半导体材料科学的飞速突破，碳化硅（Silicon Carbide, SiC）MOSFET在固态变压器系统中的大规模应用，彻底打破了传统硅（Si）基绝缘栅双极型晶体管（IGBT）在开关频率、导通损耗和耐高温性能上的物理瓶颈。SiC器件具有十倍于传统硅材料的击穿电场强度、三倍的热导率以及更宽的禁带宽度，这使得系统能够以高达40kHz甚至100kHz以上的极高频率进行开关操作，从而以指数级减小了高频变压器（HFT）和无源滤波元件的体积与制造成本 。然而，高频、高压、高功率密度的恶劣运行环境也对固变SST的硬件封装热力学、多级拓扑的全局调制策略以及系统级的并网稳定边界提出了前所未有的严苛挑战。倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。
基本半导体代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
特别是在隔离级双有源桥（DAB）的设计中，双向功率流的精准控制需要超越传统单移相（Single-Phase-Shift, SPS）的局限，向更加复杂精细的多重移相（Triple-Phase-Shift, TPS）全局寻优控制演进，以期在极宽的电压和负载变化范围内最小化系统导通损耗并最大化零电压开关（ZVS）的覆盖区间。同时，当具备高频、高控制带宽特性的固变SST电力电子接口接入呈现大阻抗特性的弱电网（Weak Grid）时，变换器控制环路与多变电网阻抗之间的动态电气交互极易引发致命的高频谐波谐振（High-Frequency Harmonic Resonance, HFHR） 。此外，作为智能电网互操作性的核心物理节点，固变SST必须在硬件和固件层面严格遵守诸如IEEE 1547-2018国际标准以及加州公共事业委员会（CPUC）Rule 21等先进智能逆变器并网规范，以提供全方位的电网主动支撑功能 。本报告将从SiC功率模块的底层物理与封装特性出发，深度剖析双向功率流的最优控制算法，系统性构建并分析固变SST并网系统的宽频带阻抗网络与谐振机理，并详细论述前沿有源阻尼技术与国际并网标准的工程映射，旨在为高频大功率固态变压器的研发与部署提供详尽、深度的理论与工程洞见。
1. SiC宽禁带功率模块的物理特性与固变SST硬件拓扑级优化
固态变压器的功率密度、转换效率以及系统可靠性，在最基础的物理层面上受制于其核心功率半导体器件的极限。在固变SST的三级架构中，无论是负责整流与逆变的并网接口，还是提供中频隔离的DAB级，均需要开关器件承受极高的总线电压应力，同时在极高的开关频率下保持极低的开关损耗与卓越的热耗散能力 。以BASiC Semiconductor（基本半导体）所研发的BMF系列1200V工业级及车规级SiC MOSFET半桥模块为例，该系列产品深刻诠释了当前高功率密度SiC封装技术在推进固变SST工程化落地中的基石作用 。
1.1 SiC模块关键电气参数演进与电流密度分析
为了满足从几十千瓦的交直流微电网到兆瓦级区域变电站固变SST模块的多维度功率需求，SiC模块在物理封装形态与半导体并联阵列设计上进行了深度的分级定制，涵盖了34mm标准封装、62mm大功率封装以及专为高功率密度优化的Pcore™2 ED3等封装形式。表1系统性地梳理并对比了具有代表性的多款1200V SiC MOSFET半桥模块的关键电气、开关以及热学参数。
表1：1200V SiC MOSFET模块关键参数对比分析
| 产品型号 | 封装类型 | 漏源电压 VDSS (V) | 连续漏极电流 ID (A) @ TC | 典型导通电阻 RDS(on) (mΩ) @25°C | 杂散电感 Lσ (nH) | 输入电容 Ciss (nF) | 最大功耗 PD (W) @25°C |
|---|---|---|---|---|---|---|---|
| BMF60R12RB3 | 34mm | 1200 | 60A @ 80°C | 21.2 | 待定 | 3.85 | 171 |
| BMF80R12RA3 | 34mm | 1200 | 80A @ 80°C | 15.0 | 40 | 5.60 | 222 |
| BMF120R12RB3 | 34mm | 1200 | 120A @ 75°C | 10.6 | 40 | 7.70 | 325 |
| BMF160R12RA3 | 34mm | 1200 | 160A @ 75°C | 7.5 | 40 | 11.2 | 414 |
| BMF240R12KHB3 | 62mm | 1200 | 240A @ 90°C | 5.3 | 30 | 15.4 | 1000 |
| BMF360R12KHA3 | 62mm | 1200 | 360A @ 75°C | 3.3 | 30 | 22.4 | 1130 |
| BMF540R12KHA3 | 62mm | 1200 | 540A @ 65°C | 2.2 | 30 | 33.6 | 1563 |
| BMF540R12MZA3 | ED3 | 1200 | 540A @ 90°C | 2.2 | 30 | 33.6 | 1951 |
注：数据提取自对应型号的初步或目标规格书 。其中导通电阻主要指芯片端典型值。
通过对上述模块谱系的分析，可以清晰地观察到随着连续漏极电流（ID）等级从60A攀升至惊人的540A，模块的静态导通电阻（RDS(on)）呈现出非线性的急剧下降趋势，由21.2 mΩ断崖式降至2.2 mΩ。这种极低的导通电阻特性对于重载运行下的固变SST而言具有决定性意义，它直接从物理根源上削减了变换器在电能传输过程中的传导损耗（Conduction Losses） 。不仅如此，SiC材料具备优异的宽温域稳定性。以BMF540R12MZA3模块为例，即便在虚拟结温（Tvj）飙升至175°C的极端恶劣工况下，其典型导通电阻也仅适度上升至3.8 mΩ，展现出了极低的正温度系数偏差，这使得固变SST在承受长时间过载或应对夏季高温电网环境时，依然能够保持高效的电能路由能力而不至于发生热失控 。同时，高达1951W的单管开关级功耗承受极限，进一步印证了该级别模块在极限载荷下的强悍生命力 。
1.2 低杂散电感设计与开关瞬态动力学优化
在固变SST的DAB及并网级电路中，提升开关频率是减小隔离变压器及滤波电感体积、进而提升系统功率密度的唯一物理途径 。然而，高频操作必然伴随着极端剧烈的电压变化率（dv/dt）和电流变化率（di/dt）。根据法拉第电磁感应定律与瞬态电路理论方程式 ΔV=Lσ⋅dtdi，模块封装内部存在的哪怕是微小的寄生电感（Lσ），也会在电流急速切断的瞬间引发致命的过电压尖峰（Voltage Overshoot）和持续的高频振荡（Ringing） 。过高的瞬态电压不仅会轻易击穿开关器件的耐压极限，其伴生的高频阻尼振荡更是整个固变SST系统电磁干扰（EMI）辐射的最主要源头 。
针对这一制约高频化的核心瓶颈，新一代SiC功率模块在三维封装与内部母线（Busbar）排布上进行了大刀阔斧的革新。从参数对比可知，尽管承载着数百安培的巨大电流，BASiC的62mm及ED3系列大功率模块（如BMF240R12KHB3至BMF540R12MZA3）通过内部叠层母线设计与对称的多芯片并联布局，成功将功率回路的杂散电感严格钳制在30 nH以内 。这种极致的低电感设计使得模块在严苛的动态测试条件下（如VDS=800V、ID=540A），BMF540R12KHA3的关断延迟时间（td(off)）仅为205 ns（@25°C），而电流的下降时间（tf）更是被压缩至惊人的39 ns 。极速的瞬态响应能力赋予了固变SST控制算法在设定全桥死区时间（Dead-time）时更大的优化裕度，在降低桥臂直通短路风险的同时，近乎消灭了由于死区过长导致的二极管续流传导损耗，为固变SST向100kHz操作频率的平稳过渡扫清了障碍。
1.3 寄生电容效应与DAB软开关（ZVS）的边界约束
除了寄生电感，SiC MOSFET由于晶圆结构的客观物理限制，不可避免地带有寄生电容（包括输入电容Ciss、输出电容Coss以及反向传输电容Crss），这些寄生参数对固变SST隔离级DAB的软开关性能产生着深远影响 。在高dv/dt的开关瞬间，寄生电容充放电会产生庞大的位移电流（Displacement Currents），不仅加剧了开关切换的能量耗散，更是共模传导干扰的主要路径。
更为致命的是，输出电容Coss是决定DAB变换器能否顺利实现零电压开关（Zero Voltage Switching, ZVS）的关键边界条件。以BMF540R12MZA3为例，其输入电容高达33.6 nF，而输出电容为1.26 nF [18]。在DAB的死区换流阶段，变压器漏感中储存的磁场能量必须足以完全抽空即将导通的MOSFET两端的Coss电荷，同时充满即将关断器件的Coss。依据该模块在VDS=800V下的数据，Coss存储的能量（Eoss）达到509 μJ [18]。这意味着DAB在轻载运行时，若漏感能量低于此换流阈值，器件将被迫进入硬开关状态，导致巨大的开启损耗（Turn-on Loss）和急剧的温升。因此，深入掌握器件的Coss非线性特性，是后续开发诸如三重移相（TPS）等全局效率优化算法，以通过电流整形扩展ZVS区域的前提条件 。在封装防御策略上，部分先进设计通过在模块内部集成共模屏蔽层并将其短接至直流母线中点，成功将模块基板的共模电流衰减26 dB，从而大幅减轻了固变SST系统的共模扼流圈体积负担 。
1.4 高频热力学管理与功率循环可靠性
在固变SST应用中，高频磁性元件与密集排布的开关器件使得整个系统的热管理成为决定功率密度的核心阿喀琉斯之踵 。SiC材料固有的高导热率赋予了其承受极端环境的潜力，但要将芯片产生的稠密热量高效传导至散热器，模块的基板材料至关重要。
为此，BMF全系列工业级与车规级模块彻底摒弃了传统的氧化铝陶瓷，转而全面采用了高导热的氮化硅（ Si 3 N 4）活性金属钎焊（AMB）陶瓷基板，并辅以厚重的高纯度铜底板 。Si3N4基板在保持极高绝缘介电强度的同时，具有卓越的抗机械热震动性能和极佳的功率循环（Power Cycling）疲劳寿命 。在电动汽车快充站或配电网调峰等负载功率呈剧烈周期性波动的场景中，由热胀冷缩引起的各封装层热应力失配是导致器件失效的首要原因，而氮化硅AMB技术则是目前已知解决这一寿命瓶颈的最优工程解 。
得益于此，如BMF540R12MZA3等高端模块不仅允许最高175°C的持续虚拟结温（Tvjop）运行，其内部绝缘设计更是支撑了高达3400V至4000V（RMS, AC, 50Hz, 1min）的严苛隔离测试电压，使其完全契合固变SST在中低压配电网中对抗雷击浪涌及基本绝缘水平（BIL）规范的安全隔离需求 。
2. 固态变压器隔离级：双向功率流控制与DAB全局效率优化
在固态变压器的三级架构中，处于中间核心位置的隔离级DC-DC变换器承载着至关重要的双重使命：一是提供高频电气隔离，确保配电网故障不会直接穿透至用户端；二是作为能量分配的枢纽，掌控着整个系统有功与无功的吞吐量 。为此，双有源桥（Dual Active Bridge, DAB）拓扑凭借其结构上的完全对称性、平滑的双向功率流（Bidirectional Power Flow）响应能力以及易于实现软开关的特性，成为了固变SST隔离级的绝对主流选择 。
2.1 DAB的功率传输机理与单移相（SPS）控制的固有局限
DAB拓扑由原边全桥、副边全桥以及串联于二者之间的高频变压器（其漏感Llk作为能量传递介质）构成。在最基础的单移相调制（Single-Phase-Shift, SPS）策略中，两侧全桥均以50%的固定占空比输出高频方波电压。控制器仅通过调节原边电压方波与副边电压方波之间的相位差（相角 ϕ），即可如物理电力系统中的输电线路般，实现能量从相位超前侧向滞后侧的平滑转移 。
SPS模式下，DAB的输出有功功率方程在数学上被严格定义为：
P=2fsLlknV1V2D(1−D)
其中，n 代表变压器匝数比，V1 和 V2 分别代表原边和副边直流母线电压，fs 为高频开关频率，D 为归一化相移占空比（定义为 D=πϕ，取值范围 0≤D≤0.5） 。这种单自由度的控制方式算法极为简洁，且在输入输出电压严格匹配（即电压转换比 M=V1nV2=1）并处于中高负载条件时，电路中所有的开关管均可实现零电压开启（ZVS），从而推动系统达到极高的峰值效率 。
然而，固变SST在实际配电网中经常面临光伏间歇性出力、储能电池大范围充放电电压波动以及电网电压暂降等非理想工况。一旦系统的电压匹配比 M 大幅偏离1，SPS控制的致命缺陷便暴露无遗。电压不匹配会导致变压器漏感两端在部分开关周期内承受极高的反向电压，进而激发庞大的回流功率（Circulating Current） 。这部分如浪涌般在两个全桥之间来回震荡的无功电流，不仅完全不参与实际有功的传递，反而大幅增加了SiC MOSFET的传导损耗（Conduction Losses）与变压器绕组的铜损。更为严重的是，在轻载工况下，由于漏感电流峰值急剧下降，无法有效克服前文述及的 Eoss 寄生电容能量阈值，导致系统脱离ZVS区间进入硬开关状态，使得固变SST的轻载效率呈现断崖式暴跌 。
2.2 调制自由度的多维拓展：EPS、DPS与效率优化的过渡
为了挽救电压不匹配工况下DAB变换器的效率灾难，学术界与工业界突破了固定50%占空比的思维定势，引入了“内移相”（Inner-Phase Shift）概念，以此衍生出扩展移相（Extended-Phase-Shift, EPS）和双重移相（Dual-Phase-Shift, DPS）调制技术 。
- 扩展移相（EPS） ：该策略打破了原边或副边全桥的对角同步导通限制，允许其中一个桥的同一桥臂上下管之间产生内相移。这使得原本仅有两个电平状态的方波演变为具有零电平时间段的三电平阶梯波（Three-level AC voltage）。这额外增加的一个控制自由度，使得系统能够在控制有功功率的同时，抑制部分无功回流 。
- 双重移相（DPS） ：在DPS中，原边和副边全桥被同时强加了数值相等的内移相，两侧均输出三电平电压波形。这种对称性的改造极大地扩宽了ZVS的运行边界，并在降低电流应力和减缓输出电容充放电冲击上取得了显著成效 。
尽管EPS和DPS在降低电流峰值和扩大软开关范围上取得了进步，但它们仍然受到内部移相变量必须相等或仅单侧调节的严苛数学约束，无法在全电压、全负载工况域内实现理论上的损耗绝对极小化 。
2.3 基于拉格朗日乘子法与KKT条件的三重移相（TPS）全局寻优控制
为彻底榨干DAB拓扑的硬件潜能，三重移相（Triple-Phase-Shift, TPS） 调制应运而生。TPS彻底解除了原副边内移相的绑定约束，提供了一个由三个相互独立变量构成的完全控制空间：原边全桥内移相占空比 D1、副边全桥内移相占空比 D2 以及两桥之间的跨桥外移相占空比 D3 。这三个独立自由度赋予了控制器对变压器漏感电流波形的终极整形能力（如精确构造平顶梯形波或三角波），从而使得系统能够针对不同的负载象限进行联合优化，同时达成回流功率最小化与全区间ZVS的双重目标 。
由于TPS优化本质上是一个极其复杂的高维非线性带约束规划问题，研究者们构建了严密的数学框架以求取最优解。优化的核心目标函数通常被设定为电感电流有效值（RMS Current）的极小化，因为最小化RMS电流可同时降维打击导通损耗与变压器铜损 。数学模型的建立不仅包含功率传输等式约束，还将每个SiC开关管的ZVS开启条件（即换流瞬间漏感电流方向及大小必须满足寄生电容抽荷需求）化作硬性不等式约束隐式植入寻优算法中。
在具体的工程求解中，对于低频动态或离线参数整定，常常引入粒子群优化（Particle Swarm Optimization, PSO）或遗传算法（Genetic Algorithm, GA）等启发式算法进行局部寻优（Local Optimization, LO），以逼近数值最优解 。而为了实现微秒级的实时在线控制，必须摒弃耗时的迭代搜索，转而采用解析闭环策略。通过拉格朗日乘子法（Lagrange Multiplier Method, LMM）结合Karush-Kuhn-Tucker（KKT）条件，能够对高、中、低三个功率区间的全局优化（Global Optimization, GO）边界方程进行严格推导，从而获得三个占空比变量 D1,D2,D3 关于输出功率请求与电压匹配比的直接代数解析表达式 。
特别是在最令人头疼的低功率（轻载）运行区，TPS策略创新性地引入了一个虚拟调制因子 λ。通过强制调宽特定时刻的电流幅值，牺牲极小部分的电流RMS优势，换取满足所有桥臂ZVS换流的刚性条件，从而彻底消灭了轻载硬开关导致的恶性开关耗散 。实验数据有力地验证了这一数学推演的震撼效果：在1kW输出的轻载以及极端电压比（例如 V1=450V,V2=11V 模拟等效场景）工况下，采用TPS全局优化的DAB系统效率从传统SPS控制下的78.6%飙升至90.6%，完成了超过10个百分点的惊人跨越，彻底补齐了固变SST全时段高效运行的最后一块拼图 。
2.4 SiC体二极管反向恢复特性的系统级效益与死区补偿
除了精妙的数学控制策略，TPS等软开关算法能够完美落地的另一大物理隐性支撑，来源于SiC MOSFET内部集成的体二极管（Body Diode）那堪称完美的动态反向恢复特性 。在任何包含全桥拓扑的死区（Dead-time）换流期间，电感电流必然会暂由续流管的体二极管接管。如果采用传统的硅基IGBT并联快速恢复二极管（FRD），当主开关管导通迫使对侧二极管反向阻断时，巨大的反向恢复电荷（Qrr）会形成如短路般的高耸电流尖峰，这不仅吞噬了大量的开关能量，还会激发出极具破坏性的高频EMI噪声。
然而，剖析BASiC半导体的测试报告，可以发现SiC带来的降维打击：在承受严苛的动态测试（VDS=800V、ISD=540A）且处于175°C的极限高温下，BMF540R12KHA3模块的反向恢复时间（trr）仅为微乎其微的55 ns，其反向恢复电荷（Qrr）被死死压制在8.3 μC的极低水平（在室温25°C时更是低至惊人的2.0 μC，仅耗时29 ns） 。同样地，额定电流240A的BMF240R12KHB3在175°C时的 Qrr 仅为 4.7 μC，trr 41 ns 。这种被业界称为“零反向恢复”（Zero Reverse Recovery）的梦幻特性，从物理根源上抹除了DAB桥臂上下管直通换流时的反向冲击电流灾难 。
在控制层面上，结合以TI TMS320F280039等具备皮秒级PWM精度的高性能数字信号处理器（DSP），工程师能够将死区时间压缩至几十纳秒的极致区间 。死区时间的极大缩短，不仅避免了体二极管在续流时因导通压降较高（例如在ISD=540A且175°C时，VSD达到4.34V ）所造成的传导损耗累积，更消除了死区时间引起的交流输出电压畸变（电压秒伏平衡的损失），从而极大提高了TPS控制算法在指令下发与物理响应之间的逼真度与契合度，为固变SST系统稳步迈向更高频率和更高功率密度铺平了道路。
3. 弱电网工况下的宽频带阻抗交互建模与高频谐振机理（HFHR）
将具备极高开关频率与复杂控制闭环的SiC固态变压器并入庞大而繁杂的交流配电网，绝非简单的能量灌入。作为固变SST与电网交互的最前沿阵地，前端并网逆变器通常必须配置LCL型低通滤波器，以满足IEEE 519等严苛的并网电流谐波THD标准 。然而，LCL滤波器在带来优异高频衰减特性的同时，也引入了一个致命的本征物理极点——谐振尖峰。特别是当固变SST被接入由于长距离输电线路或高分布式电源渗透率所导致的弱电网（Weak Grid）时，大且动态多变的电网阻抗（Grid Impedance）会与固变SST内部的控制算法产生剧烈的电气交互，极其容易激发出持续且极具破坏性的高频谐波谐振（High-Frequency Harmonic Resonance, HFHR） 。为了对这种黑盒化的失稳现象进行精准预判，构建精确的宽频带阻抗模型并实施稳定性分析（Impedance-Based Stability Analysis）成为了不可或缺的基石 。
3.1 频域阻抗交互机制与诺顿-戴维南解耦模型
在阻抗稳定性分析的经典框架中，采用小信号微扰线性化方法，复杂的并网固变SST被等效为一个由理想的受控基波电流源与一个并联的等效输出导纳（Ycon(s)）构成的诺顿（Norton）等效电路。相对应地，配电网侧则被简化为一个由理想基波电压源与串联电网阻抗（Zg(s)=Rg+sLg）组成的戴维南（Thevenin）等效电路 。
在公共连接点（PCC）处，整个交互系统的稳定性可以通过推导变流器导纳与电网阻抗之间的回报比矩阵（Return Ratio Matrix）来评估，这通常转化为在复频域内应用广义奈奎斯特稳定判据（Generalized Nyquist Criterion, GNC） 。根据系统拓扑理论，LCL滤波器的本征谐振频率 ωres 极度依赖于电网等效电感 Lg 的大小，其数学表达式为 ωres=L1LgCfL1+Lg （其中 L1 为网侧电感，Cf 为滤波电容） 。在强电网（大短路比SCR）下，由于 Lg 极小，谐振频率被推向高频安全区；然而，在极弱电网（SCR趋近于1）下，Lg 急剧膨胀，导致 ωres 迅速左移，无情地逼近甚至闯入逆变器控制器的核心控制带宽之内，从而埋下了巨大的失稳隐患 。
3.2 离散数字控制延时与锁相环对阻抗相位的致命侵蚀
阻抗建模的深度揭示了数字控制系统内在的离散性是诱发负阻尼的罪魁祸首。由于DSP在执行模数转换（ADC）、算法运算以及脉宽调制（PWM）寄存器更新时存在固有的物理时间消耗，固变SST的控制环路中普遍存在等效约为 1.5Ts（Ts 为采样周期）的离散系统控制延时 。
这一客观存在的控制延时在频域中表现为一个随频率线性增加的巨大相位滞后（Phase Lag）。当弱电网导致LCL的谐振频率 ωres 被拉低至特定频段时，如果在此交截频率点附近，控制延时加上逆变器锁相环（PLL）对相位的进一步剥削，使得固变SST的输出阻抗相位穿越了关键的180度边界，系统的等效有源阻尼将从吸收能量的“正阻尼”悲剧性地翻转为放大扰动的“负阻尼”（Negative Damping） 。这正是许多实地并网测试中，固变SST明明在实验室空载运行良好，一接入实际线路便立刻爆发出尖锐高频啸叫直至保护跳闸的物理本质。
3.3 大信号阻抗建模：非线性限幅器（Limiters）与极限环振荡
尽管基于小信号模型（Small-Signal Impedance Model）的分析在判定局部平衡点稳定性时精度极高，但它对系统在遭遇大扰动后引发的持续震荡行为却无能为力。这是因为在固变SST的实际数字控制固件中，出于硬件保护目的，普遍嵌有大量的非线性限幅器（Limiters）——例如PLL积分器的限幅、电流内环PI调节器的抗积分饱和（Anti-windup）限幅，以及最终PWM占空比的过调制限幅 。
为了突破小信号的局限，先进的大信号阻抗建模（Large-Signal Impedance Model）被引入。该方法利用描述函数法（Describing Function Method） ，将上述非线性硬限幅环节等效线性化为一个依赖于系统当前振荡幅值大小的可变增益矩阵 。理论推导与仿真交叉验证表明，当高频振荡初现端倪时，电流环的限幅会被频繁触发，导致控制系统的高频段增益被大幅削减。这种增益的衰减会进而改变固变SST在谐振频段的等效并联导纳形状；而当情况恶化至触发PWM过调制限幅时，固变SST主动抑制电网扰动的补偿能力被强制切断，非线性的饱和效应最终迫使系统演变入一种具有固定周期与固定幅值的非线性稳定振荡状态——极限环（Limit Cycle）振荡 。这一前沿建模理论为准确预测SST在极端电网跌落时的振荡频率与破坏幅值提供了强大的数学工具。
3.4 三相不平衡电网下的频率耦合（Frequency-Coupling）阻抗阵列
在更加贴近实际的非对称三相故障或不对称配电负荷（三相不平衡电网）工况下，固变SST并网控制核心所依赖的双二阶广义积分器锁相环（DSOGI-PLL）等组件会表现出极其复杂的正负序动态耦合。此时，传统的、假设三相完全对称的对角阵阻抗模型将彻底失效 。
前沿研究表明，必须构建全阶的四阶频率耦合阻抗矩阵（Frequency-Coupled Impedance Matrix） 才能解开这一谜团。在该理论模型下，扰动频率 fp 不仅会激发同频率的正序电流，还会由于PLL在捕捉不平衡电压时产生的内部耦合，激发对应频率 fp−2f1（f1为基波频率）的负序镜像谐波分量 。例如，在50Hz基波电网下，一个不平衡扰动可能同时激发34Hz的正负序谐波以及66Hz的镜像分量，这不仅极其容易与复杂的电网背景谐波产生二次共振，还经常导致电网保护继电器由于无法识别分数次非特征频率（Non-characteristic frequencies）而发生误动或拒动 。因此，具备频率耦合感知能力的阻抗模型是保障固变SST在不对称故障下依然能够稳定支撑电网的关键底座。
4. 高频谐振的系统级遏制与有源阻尼（Active Damping）深度优化
查明了高频谐波谐振（HFHR）的致灾机理后，如何在不牺牲固变SST运行效率与控制响应速度的前提下对其进行有效压制，成为了核心工程挑战。在滤波电容支路串联或并联物理电阻的传统**无源阻尼（Passive Damping, PD）方案虽然简单粗暴，但在数百千瓦级乃至兆瓦级的SiC 固变SST并网系统中，无源电阻会产生难以忍受的巨大热耗散，彻底摧毁SiC器件好不容易积攒下来的效率优势 。于是，通过篡改数字控制算法来凭空捏造出一个等效吸收电阻的有源阻尼（Active Damping, AD）**控制策略，成为了重塑固变SST阻抗特性的关键法宝 。
4.1 电容电流反馈（CCFB）的固有缺陷与相位瓶颈
在众多的有源阻尼派系中，提取滤波电容电流进行比例反馈（Capacitor Current Feedback, CCFB）并注入到电流内环的调制波中是最为流行的方法。在连续时间域分析中，CCFB的作用等效于在物理电容旁并联了一个无耗散的虚拟电阻（Virtual Resistor），它能够完美地抑制谐振峰值。然而，一旦置身于带有离散采样延时的数字控制环境，CCFB便显露出其脆弱的一面。如前文所述的控制延时，会导致CCFB构成的虚拟阻尼在跨越某个临界频率后，由正变负。经典理论证明，当电网电感使得LCL的谐振频率 ωres 高于系统采样频率的 1/6 （即 ωres>ωs/6）时，CCFB将无可避免地引发系统内部闭环极点向右半平面的游离，呈现出典型的非最小相位（Non-minimum phase）系统特征，导致固变SST在面对弱电网波动时显得极度不堪一击 。
4.2 相位超前补偿与有效阻尼区域（EDR）的极限扩展
为了打破 fs/6 的魔咒，现代控制策略在AD反馈路径中深度引入了超前-滞后相位补偿器（Phase-lead Compensator）以及结合准比例谐振（Quasi-PR）与谐波补偿器的混合抑制网络 。
针对电容电压微分会剧烈放大高频噪声的顽疾，研究人员巧妙地将Tustin双线性变换离散化方程与低通数字滤波器（Digital Low-Pass Filter）相结合，构造出一种具有理想相频特性却具备卓越抗高频噪声幅频衰减特性的数字化理想微分器替代方案 。更重要的是，通过对相位超前环节的精准参数整定，固变SST的有效阻尼区域（Effective Damping Region, EDR）被成功且安全地从局促的 [0,fs/6] 大幅拓宽至 [0,fs/3]，甚至在特定前馈架构下能够直逼奈奎斯特极限频率 fs/2 。这意味着无论由于外部极弱电网阻抗的跳变导致谐振点如何在宽频带内剧烈漂移游走，该改进型有源阻尼控制都能犹如如影随形的“猎手”，始终为谐振峰提供强有力的正向衰减阻尼，彻底根除了谐振点偏移带来的失稳危机 。
4.3 鲁棒回路整形（H∞）与基于系统级阻抗匹配的主动防御
随着配电网中多个固变SST及光伏储能并网逆变器的密集并联，单台固变SST局部的有源阻尼已不足以平息跨设备的全局谐波放大交互。在此背景下，鲁棒有源阻尼（Robust Active Damping, RAD）与基于阻抗匹配的并网控制（Impedance-Matching-Based Control） 上升为战略制高点 。
- H ∞ 最优回路整形技术：摒弃了传统PI控制器盲人摸象般的经验试凑，该技术首先将极端变化的电网短路比（SCR从强电网的10到超弱电网的1）及各种未建模的高频动态作为系统的乘性不确定性（Uncertainties）纳入模型。通过求解线性矩阵不等式（LMI），将串级控制环路的所有反馈增益集总到一个矩阵中进行全局寻优求解。这种从最高维度统筹设计的降维打击，不仅赋予了固变SST极高的抗干扰鲁棒性，还保证了在配置超高带宽的快速锁相环（High-bandwidth PLL）以追求极致动态响应时，依然能够守住最小阻尼比和最大阻尼因子的安全红线 。
- 等效导纳重塑（Admittance Reshaping）与阻抗匹配：该理念将固变SST从被动的谐波受害者转变为主动的电网稳定贡献者。通过并网点（PCC）电压或网侧电流的前馈控制通路，控制算法能够主动定制固变SST在不同频率段的闭环输出导纳轨迹（Grs） 。当检测到某频段存在并联谐振风险时，系统动态调整输出阻抗以“匹配”电网网络的外部阻抗，破坏形成谐振的物理条件，从而使得固变SST化身为一台拥有海量参数调节弹性的虚拟有源电网稳定器（Virtual Grid Stabilizer） ，为高度电力电子化微电网的“即插即用（Plug-and-play）”提供了最坚实的电气底座 。
5. 现代智能配电网前沿标准合规性：固变SST对并网规范的深度重塑
正如固变SST的硬件与控制算法正在突飞猛进，全球的并网规范也在为了迎接大规模分布式能源（DER）的洪流而经历着深刻的重构。过去那种在电网发生丝毫风吹草动时就要求并网设备立即脱网跳闸（Trip）的旧时代标准已被废弃；取而代之的是，电网调度中心强制要求逆变器在故障期间“坚守阵地”，并主动提供多维度的支撑服务 。在这场规范革命中，以美国的IEEE 1547-2018国际标准以及美国加州公共事业委员会（CPUC）强制推行的Rule 21（Electric Tariff Rule 21） 为代表的先行者，为固变SST指明了通向终极商业化落地的高级功能图谱 。
5.1 IEEE 1547-2018：从被动脱网到全地形异常工况穿越（Ride-Through）
IEEE 1547-2018标准堪称分布式能源并网的“大宪章”，它完成了从单纯电气性能验证向兼顾电网韧性与通信互操作性（Interoperability）的历史性跃升 。在该标准的异常工况性能分级中，强制要求设备具备极宽范围的高低电压穿越（HVRT/LVRT）以及高低频率穿越（HFRT/LFRT）能力 。
在这一考验面前，基于SiC器件的三级固变SST拓扑展现出了降维打击般的优势。相较于传统单级或两级并网逆变器在电网电压骤降时极易因母线过压而崩溃，固变SST得益于其隔离级DAB的快速双向功率调度能力以及内部庞大直流母线电容（DC-Link）的能量缓冲 ，能够彻底解耦电网侧扰动与负载端。当电网发生深度跌落故障时，固变SST可在微秒级指令下令并网整流器抑制有功抽取，同时调用DAB与内部储能（BESS）提供极速支撑。这意味着固变SST不仅能做到在严重故障下不跳闸，还能源源不断地向受灾电网注入无功救命电流，极大提升了局部配电网的抗崩溃韧性 。
5.2 加州 Rule 21 Phase 3：解锁固变SST的高级智能电网管家潜力
作为全美乃至全球最激进的新能源试验田，加州的Rule 21标准对并网设备的智能化提出了极高的层级化要求。其演进路线清晰划分为三个阶段：Phase 1 规定了设备底层的自主行为规范（如防孤岛、软启动响应）；Phase 2 从协议层强制统一了诸如SunSpec Modbus、DNP3以及IEEE 2030.5等通信规范，扫清了系统对话的障碍 ；而最具颠覆性的则是Phase 3 所强制要求的高级智能逆变器功能（Advanced Inverter Functionalities） ，这些功能完美契合了固变SST的高度可控基因 。
固变SST的软件定义架构使其成为执行Phase 3关键指令的终极载体：
- 伏-乏（Volt-VAR）与伏-瓦（Volt-Watt）的深度协同（Phase 3 Function 8） ：在光伏大发导致配电网末端电压严重越限的典型场景中，固变SST能够根据本地端测量的电压数值自主调整其输出特性曲线。它不仅能通过Volt-VAR吸收或发出无功功率（VARs）来平抑电压波动，当无功容量达到极限时，还能无缝衔接Volt-Watt功能主动削减向电网注入的有功功率（Watts）。在此协同框架下，SST通过限制有功以释放出更多逆变器热容量来强化无功支撑，起到了局部电网电压定海神针的作用 。
- 毫秒级动态无功电流支撑（Dynamic Reactive Current Support, Phase 3 Function 1） ：这是对电网瞬态扰动的终极抗争手段。区别于缓慢的稳态Volt-VAR调节，当并网点（PCC）电压发生阶跃式的跌落或飙升时，固变SST凭借SiC功率级高达100kHz的执行带宽，能够在无需等待工频周期测量的极短瞬间，条件反射般地向电网注入阻挡电压跌落的容性电流或压制电压飙升的感性电流。这种特性在宏观电网层面上呈现出类似于物理同步发电机庞大转子带来的“惯性（Inertia）”效应，极大地平抑了电压闪变（Flicker）与暂态振荡 。
- 柔性并离网切换与最大有功限制（Function 2, 3） ：通过遵循Phase 2的IEEE 2030.5通信架构与数字证书（PKI）加密，区域能源调度系统（DERMS）可实时向固变SST下发遥调指令，平滑限制其双向有功吞吐的绝对上限。更进一步，在电网发生毁灭性停电时，SST可通过DAB的软开关操作配合并网继电器，完成无冲击断开，并转入孤岛模式（Islanding mode）持续为关键负载供电；在电网恢复时，又能实现零相位差的柔性重新并网（Reconnect by soft-start methods） 。
通过将这些高级功能固化在固变SST的控制内核中，配合UL 1741-SA/SB的严苛认证测试 ，固变SST已不再仅仅是一个高频换流的电磁设备，而是蜕变为全面化解大规模分布式可再生能源并网冲击、甚至能够反向增加区域配电网25%以上接纳容量（Hosting Capacity）的最强智能化基础设施 。
