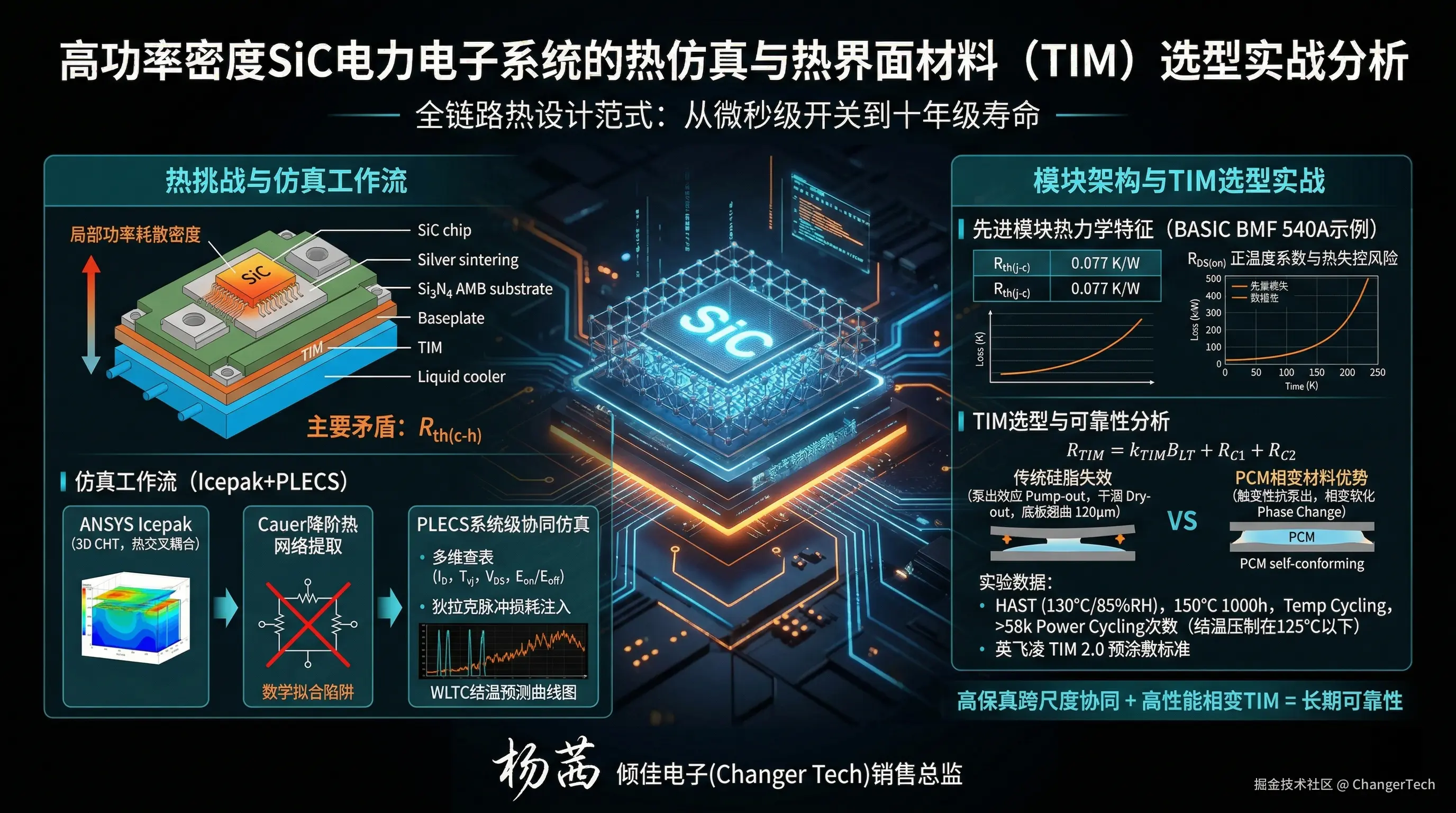

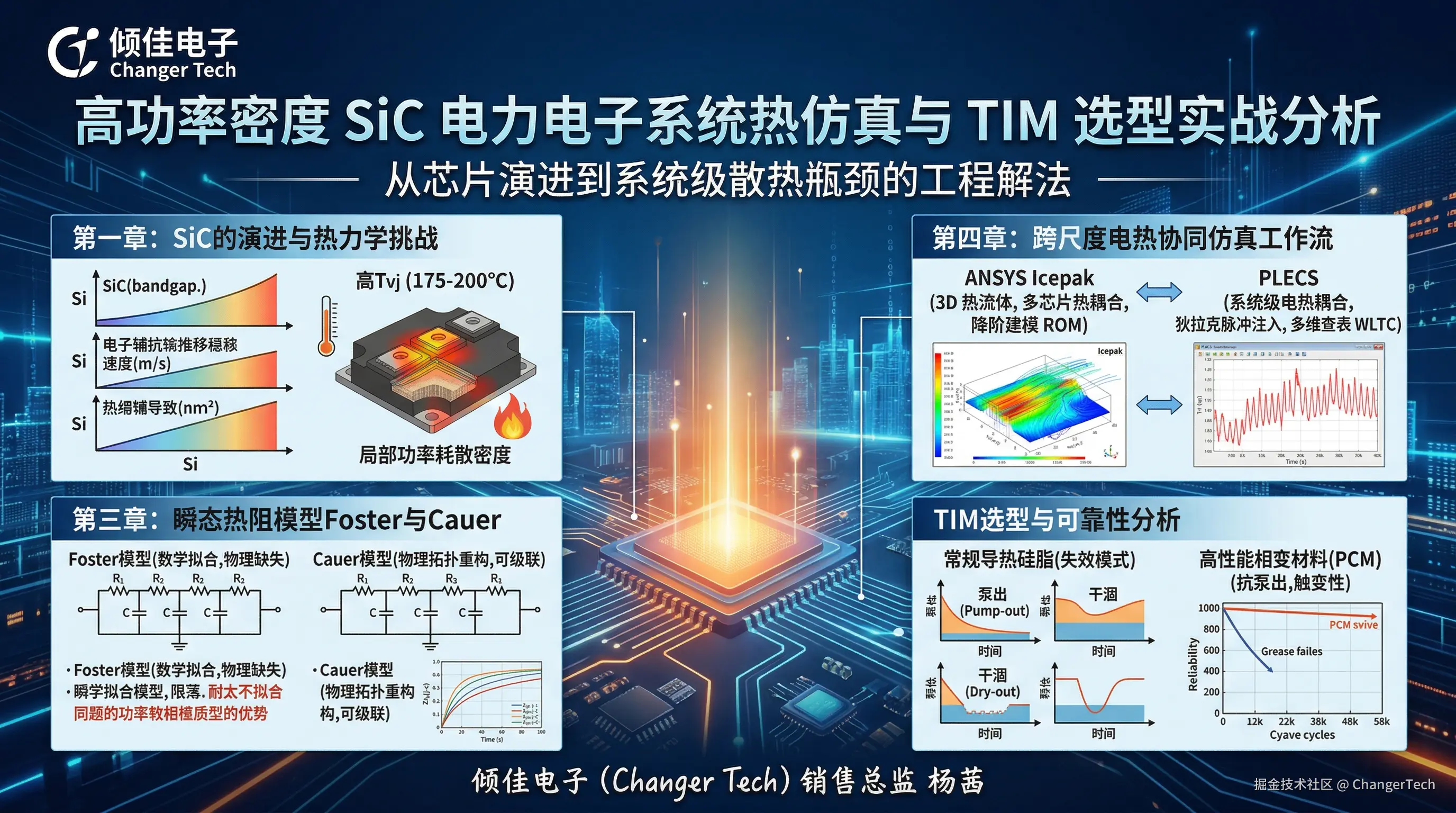

高功率密度SiC电力电子系统的热仿真与热界面材料（TIM）选型实战分析
第一章：第三代半导体SiC的演进与热力学挑战的转移
随着全球电气化进程的加速、电动汽车（EV）的普及以及可再生能源并网规模的扩大，现代电力电子系统对高转换效率、高功率密度以及极高可靠性的追求已达到前所未有的高度。碳化硅（SiC）作为第三代宽禁带（Wide Bandgap, WBG）半导体的核心代表，凭借其比硅（Si）高出十倍的击穿电场强度、两倍以上的电子饱和漂移速度以及超过三倍的热导率，已确立了在牵引逆变器、光伏逆变器和高频直流变换器中的绝对主导地位 。SiC MOSFET不仅能够在更高的母线电压和开关频率下运行以缩减无源器件的体积，更能承受高达175°C甚至200°C的极高结温（Tvj） 。
然而，高频、高压及高度小型化的发展趋势不可避免地导致了极高的局部功率耗散密度。在实际的系统设计中，SiC功率模块并非单一材料体系，而是由芯片、顶部互连（铝线或铜带）、芯片粘结层（焊料或银烧结）、陶瓷绝缘覆铜板（DBC或AMB）、基板粘结层以及金属基底（Baseplate）共同构成的复杂多层异质结构 。在这一多物理场交织的环境中，热量从微米级的热源（芯片沟道）向外部冷却介质传导的过程中，每一层材料的热阻（Rth）、热容（Cth）及其相互之间的界面热接触阻抗，都在稳态和瞬态下对芯片的最终温度分布产生决定性影响 。倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。
基本半导体代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
工程分析表明，随着先进封装技术（如Si3N4 AMB和银烧结工艺）的应用，模块内部的结到壳热阻（Rth(j−c)）已被大幅压缩。这一技术进步使得系统热管理的“主要矛盾”发生了根本性转移——模块外部的壳到散热器热阻（Rth(c−h)），尤其是热界面材料（Thermal Interface Material, TIM）的性能与长期可靠性，成为了制约系统级散热效能的最大瓶颈 。此外，由于SiC器件在微秒至纳秒级的开关瞬态下产生复杂的非线性热激波，传统的静态热设计已完全无法满足要求。因此，构建基于3D有限元流体动力学（CFD）、精准瞬态RC热网络提取（Foster与Cauer模型）以及系统级电热闭环仿真（如PLECS工作流）的全链路热设计范式，并结合抗泵出（Pump-out）相变材料的科学选型，构成了现代电力电子研发的必由之路 。
第二章：先进SiC功率模块的物理架构与稳态热力学特征
深入评估系统热设计的前提，是透彻解析目标功率模块的物理参数及其内部材料的非线性温度特性。以基本半导体（BASiC Semiconductor）研发的工业级与车规级1200V SiC MOSFET BMF系列模块为例，其横跨从60A到540A的电流等级，采用了多种不同的封装形态与基板材料，为热特性分析提供了绝佳的实证样本 。
2.1 模块热力学参数全景解析
功率模块的热耗散能力（PD）以及结到壳热阻（Rth(j−c)）直接决定了其在特定工况下的载流能力。通过对BASiC Semiconductor旗下多款处于开发和量产阶段的1200V SiC MOSFET模块进行深度参数提取，可以清晰地观察到内部封装技术随电流等级提升的演进规律。
| 模块型号 | 封装类型 | 绝缘基板 | 连续电流 (ID) / 测试温度 | RDS(on) Typ. (@ 25∘C) | 标称最大功耗 (PD) | Rth(j−c) (K/W) |
|---|---|---|---|---|---|---|
| BMF60R12RB3 | 34mm 半桥 | Al2O3 | 60A (@ Tc=80∘C) | 21.2 mΩ (芯片端) | 171 W | 0.700 |
| BMF80R12RA3 | 34mm 半桥 | Al2O3 | 80A (@ Tc=80∘C) | 15.0 mΩ (芯片端) | 222 W | 0.540 |
| BMF120R12RB3 | 34mm 半桥 | Al2O3 | 120A (@ Tc=75∘C) | 10.6 mΩ (芯片端) | 325 W | 0.370 |
| BMF160R12RA3 | 34mm 半桥 | Al2O3 | 160A (@ Tc=75∘C) | 7.5 mΩ (芯片端) | 414 W | 0.290 |
| BMF008MR12E2G3 | Pcore™2 E2B | Si3N4 | 160A (@ TH=80∘C) | 7.6 mΩ (芯片端) | 515 W | 0.130 |
| BMF240R12E2G3 | Pcore™2 E2B | Si3N4 | 240A (@ TH=80∘C) | 5.0 mΩ (芯片端) | 785 W | 0.090 |
| BMF240R12KHB3 | 62mm 半桥 | Si3N4 | 240A (@ Tc=90∘C) | 5.3 mΩ (芯片端) | 1000 W | 0.150 |
| BMF360R12KHA3 | 62mm 半桥 | Si3N4 | 360A (@ Tc=75∘C) | 3.3 mΩ (芯片端) | 1130 W | 0.133 |
| BMF540R12KHA3 | 62mm 半桥 | Si3N4 | 540A (@ Tc=65∘C) | 2.2 mΩ (芯片端) | 1563 W | 0.096 |
| BMF540R12MZA3 | Pcore™2 ED3 | Si3N4 | 540A (@ Tc=90∘C) | 2.2 mΩ (芯片端) | 1951 W | 0.077 |
注：以上数据均提取自基本半导体初步/目标数据手册，标称最大功耗PD条件均为Tvj=175∘C。其中Rth(j−c)为单开关（Per Switch）阻值 。
2.2 封装材料演进与正温度系数带来的热耦合风险
从上述参数矩阵中可以推导出几个关键的二阶热力学洞察。首先，在中低电流段（如BMF60至BMF160系列），模块普遍采用传统且成本较低的氧化铝（Al2O3）陶瓷基板，其整体热阻处于0.29 K/W至0.70 K/W的区间 。然而，当电流等级跃升至240A及以上（如62mm封装和Pcore™2 ED3封装系列），模块绝缘材质无一例外地转向了活性金属钎焊（AMB）氮化硅（Si3N4）基板 。尽管Si3N4的热导率通常在90 W/m·K左右，略低于氮化铝（AlN的170 W/m·K），但其具备极高的机械断裂韧性和抗弯强度 。在大电流、高密度封装下，SiC裸片、焊料层与铜（Cu）基板之间高达13 ppm/K左右的热膨胀系数（CTE）失配会在功率循环中产生巨大的热机剪切应力 。Si3N4的高韧性使其能够承载更厚的覆铜层，进而不仅保障了卓越的功率循环（Power Cycling）寿命，还在横向热扩散热阻上弥补了其法向热导率的不足，从而将高端模块（如BMF540R12MZA3）的内部热阻压缩至令人惊叹的0.077 K/W 。
其次，SiC MOSFET的一项重要电学特征是其导通电阻（RDS(on)）具有极为显著的正温度系数。以BMF540R12MZA3模块为例，在栅源电压VGS=18V下，其芯片级RDS(on)在25∘C时为2.2 mΩ，而当结温上升至最高运行极限175∘C时，该电阻值将飙升至3.8 mΩ，增幅超过70% 。这种随温度剧烈变化的物理属性从热力学系统控制的角度来看，构成了一个危险的正反馈回路（Positive Feedback Loop）：系统负载导致芯片发热，结温升高引起RDS(on)变大，进而导致导通损耗以平方级增长，损耗的增加再次推高结温。如果系统的热耗散能力（由外部散热器及TIM的综合热阻决定）无法超过这一正反馈的增益速率，模块将不可避免地陷入热失控（Thermal Runaway），引发灾难性烧毁 。因此，精确提取瞬态热响应模型并进行长时间序列的动态推演，是确保电力电子系统安全运行的先决条件。
第三章：瞬态热阻抗（Zth）的理论重构与 Foster/Cauer 模型的数学本质
稳态热阻（Rth）仅能描述系统在施加恒定功率并经历无限长时间达到热平衡后的最终状态分布。然而，在诸如牵引逆变器等实际应用中，功率器件承载的是频率极高（数kHz至数十kHz）且幅度剧烈波动的脉宽调制（PWM）电流。封装材料的密度和比热容决定了其吸收和释放热量需要时间，这种热惯性使得温度的变化总是滞后于功率脉冲的注入。这种动态响应特性，在工程热物理中通过瞬态热阻抗（Transient Thermal Impedance, Zth）来表征 。
为了在电路仿真软件中以合理的计算代价实时预测芯片的动态结温，工业界广泛采用一维的等效RC（电阻-电容）集总参数热网络模型来模拟复杂的三维热传导过程。目前主流的模型分为两类：Foster热网络与Cauer热网络 。深入理解两者的数学本质与物理边界，是避免在热设计中犯下常识性错误的核心。
3.1 瞬态热测试与Foster模型的纯数学拟合属性
在获取半导体器件的瞬态热特性时，业界普遍遵循AQG 324及JESD 51-14等测试标准。测试方法通常采用瞬态双界面法（Transient Dual Interface Method, TDIM），通过向器件注入阶跃功率后迅速切断，并利用温度敏感电参数（TSEP，通常为SiC MOSFET的体二极管正向压降）在微秒级分辨率下监测结温的冷却曲线（Cooling Curve） 。
基于测得的降温响应曲线，分析软件（如T3Ster等）通过数学上的指数剥离算法或反卷积运算，提取出一组RC参数。这组参数构成的链式电路即为Foster模型 。Foster模型的数学表达式是一系列独立一阶指数响应的叠加：
Zth(j−c)(t)=∑i=1nRi(1−exp(−τit))
其中，Ri为第i个网络节点的热阻，τi=Ri⋅Ci为该节点的热时间常数 。由于其形式极为简单，Foster模型在拟合阶跃响应曲线时具有极高的精确度，并且可以直接从大部分数据手册的图表中提取 。
Foster模型的致命陷阱：物理映射的缺失 尽管Foster链在数学拟合上非常便捷，但其内部的RC节点完全没有真实的物理对应关系 。换言之，Foster模型中的某个电容C3绝不代表DBC层或铜基板的实际热容。这种抽象的数学本质决定了Foster模型存在一个严厉的拓扑禁忌：绝对不能将两个Foster网络直接串联或进行分支修改 。
在实际应用中，许多缺乏经验的工程师会试图将芯片数据手册中提取的结到壳（Junction-to-Case）Foster模型，直接与散热器供应商提供的壳到环境（Case-to-Ambient）Foster模型相串联，以期望得到完整的系统热模型。这种操作会产生严重的物理谬误。由于真实热传递中材料的层间耦合以及界面温度反馈在Foster叠加机制中未被考虑，简单的串联会导致热量在节点处的分配和传导速率完全错乱，得出的结温波动（Temperature Ripple）和最高峰值温度将与实际情况发生巨大背离 。
此外，从Zth曲线的数学拟合中提取Foster参数时，算法可能会生成两个数值极为接近的时间常数（例如τ3=0.0913s与τ4=0.0914s） 。在孤立的Foster空间中，这只是一种冗余的数学表达，对整体曲线形状影响甚微。然而，当工程师试图使用该缺陷数据进行网络转换时，这会导致极度病态的数值灾难。
3.2 Cauer模型的物理拓扑重构与转换灾难
为了实现不同层级热模型的级联（如芯片接入TIM，TIM再接入散热器流体模型），必须采用Cauer热网络 。Cauer模型由梯形拓扑（Ladder Network）构成，其所有热容单元均连接至统一的参考热地（环境温度或恒温冷却流体），这与实际物理结构中热量逐层向外传递、同时每一层自身具有储热能力的微观热扩散方程（Heat Equation）离散化结果高度吻合 。在Cauer模型中，每一个RC对都具备明确的几何厚度和材料比热容映射 。
Foster模型向Cauer模型的转换，本质上是将Foster阻抗的拉普拉斯多项式（复频域阻抗网络）进行重新展开，通过连分数法（Continued Fraction Expansion）推导出对应的物理阻抗阶数 。然而，前文提到的Foster拟合瑕疵在此处将被无限放大。如果在Foster提取中出现了过于接近的时间常数（如τ3≈τ4），连续分数展开过程中的分母极小值会导致求解出的Cauer热电容（Cth）趋于无穷大 。
在某些真实发生的工程案例中，由于数据手册中Foster参数的微小瑕疵，转换后提取出的某个Cauer物理节点的热容竟高达25 MJ/K。这一等效热容相当于在芯片内部强行塞入了大约65吨重的纯铜 。这种荒谬的参数会导致仿真中芯片所发出的热量被这“65吨铜”完全吸收，热流向外部的传导被严重延缓，进而导致仿真输出的结温呈现出长期处于低位的错误假象 。现代商业系统级热仿真软件（如PLECS V4.9以上版本）特别针对此类病态参数引入了底层修正算法（Fix Coefficients feature），以确保模型转换符合热物理学法则 。
第四章：全景跨尺度电热协同仿真工作流构建（ANSYS Icepak 与 PLECS）
由于依赖纯测试数据的Foster-to-Cauer转换往往受制于厂商数据的精度与边界条件，当前顶级电力电子研发中心越来越倾向于采用“基于3D物理场的正向模型提取”与“基于多维超表的一维系统级推演”相结合的协同工作流 。这一工作流以ANSYS Icepak与PLECS作为核心计算引擎。
4.1 ANSYS Icepak的3D热流体耦合与多维应力刻画
在微米至厘米尺度的封装级分析中，ANSYS Icepak基于有限体积法（Finite Volume Method, FVM），被广泛应用于求解共轭传热（Conjugate Heat Transfer, CHT）和复杂流体动力学问题 。它不仅仅是建立物理形状，更是深刻揭示模块内部的非理想热力学效应。
首先，Icepak能够精准评估密集SiC阵列中的热交叉耦合效应（Thermal Cross-Coupling） 。在如BMF540R12MZA3这种承载540A巨大电流的模块中，内部必然是多颗SiC Die并联 。由于热流在穿过绝缘层和金属基板时会形成具有特定扩张角（Heat Spreading Angle）的三维扩散截锥，相邻芯片的热扩散热阻区域会发生重叠 。这就导致中心区域的SiC芯片会受到周边芯片散发热量的严重烘烤，其稳态温度和瞬态波动幅度远高于边缘芯片。一维的热网络如果忽略这一耦合效应，将导致热设计的失效 。
其次，ANSYS工作流支持深度多物理场整合。在极端工况下，除了芯片本身产生的开关和导通损耗，流经内部铜互连结构（端子、铜线或引线框）的数百安培电流也会产生可观的焦耳热。通过ANSYS SIwave计算提取出基于分布参数的直流电压降（DC IR Drop）与焦耳损耗（Joule Heating），并作为三维体热源映射回Icepak网格中，使得热仿真具有真正的“数字孪生（Digital Twin）”保真度 。
更进一步，利用ANSYS平台，工程师可以通过提取Icepak计算出的稳态及瞬态非均匀温度场，直接将其作为体载荷输入至ANSYS Mechanical或Sherlock中，用以计算由于巨大温度梯度和材料CTE失配导致的热机应力变形，从而在设计早期阶段即能识别出绝缘基板断裂或引线键合（Wire Bonding）疲劳剥离的潜在风险 。最终，在Icepak中，通过构建瞬态扰动工况并运用降阶建模（Reduced Order Modeling, ROM）或德尔菲法（Delphi-like ROM），工程师可以直接生成具备极高物理保真度且独立于边界条件（Boundary-Condition-Independent）的结到壳Cauer热网络参数，彻底规避了逆向数学转换带来的不稳定性 。
4.2 PLECS系统级仿真：狄拉克脉冲与高维查表机制
3D CFD模型尽管精细，但由于其求解自由度达到数百万甚至上千万，运算时间极为漫长，根本无法用于评估逆变器在执行长达数十分钟的整车WLTC（全球统一轻型车辆测试循环）测试谱或应对复杂负载阶跃时的长期结温轨迹 。为打通这一时间尺度的鸿沟，系统级电气仿真软件PLECS（Piecewise Linear Electrical Circuit Simulation）扮演了决定性的角色 。
与传统SPICE仿真器在开关瞬态通过求解非线性微分方程以步进极短时间（皮秒级）来还原波形不同，PLECS专注于电力电子的系统宏观行为，它将SiC半导体简化为理想开关 。为了精确复现由寄生参数主导的实际损耗，PLECS采用了基于测试数据的多维查表（Look-up Table）架构 。
在热模型XML描述文件中，SiC MOSFET的导通损耗被记录为关于瞬态漏极电流（ID）和当前结温（Tvj）的二维面，而开关损耗（导通能量Eon与关断能量Eoff）则被记录为关于阻断电压（VDS）、开关电流（ID）以及结温（Tvj）的三维超空间矩阵 。在仿真过程中，由于导通状态是持续的，PLECS会在每个计算步长内通过高维插值算法获取当前功率，并作为理想电流源连续不断地将热量（Watts）注入到从Icepak导入的Cauer热网络中 。
而在处理开关损耗时，PLECS展现了极为精妙的数学处理技巧。由于SiC的开关过渡时间（数十纳秒）远远小于系统热时间常数（毫秒至秒级），试图在热网络中模拟微秒级以下的能量缓释既浪费算力又无工程意义。因此，PLECS在检测到开关事件时，会在热网络节点中强行注入一个狄拉克脉冲（Dirac Impulse） ——即宽度趋于零、幅度趋于无穷大，而积分面积精确等于该次开关事件所消耗总能量（Joules）的热脉冲 。这一机制使得PLECS能够以极大的步长（甚至微秒或毫秒级）进行极其快速的电热耦合计算，使得在普通台式机上耗时数秒即可完成实际工况下数十分钟的完整热波动图谱模拟 。通过对预测热曲线（Thermal Profile）的分析，工程师可以提前对控制器实施主动热降额（Active Thermal Derating）策略，通过在结温逼近安全边界时主动降低开关频率来限制热应力 。
第五章：热界面材料（TIM）的微观物理与极限选型边界
当内部封装热阻被不断刷新下限（如0.077 K/W的BMF540R12MZA3），电力电子系统的散热瓶颈便无情地转移至功率模块铜底板与外部液冷/风冷散热器之间的微观间隙 。热界面材料（TIM）的职责在于置换出界面微观粗糙度（粗糙峰、加工刀痕）之间热导率仅为约0.026 W/m·K的空气，建立高效的声子热传导桥梁 。
5.1 TIM热阻的深层方程式（BLT的博弈）
TIM在整个热路径中的阻碍作用由等效热阻（RTIM）定义，其一维数学表达为：
RTIM=kTIMBLT+Rc1+Rc2
在此公式中，BLT代表结合线厚度（Bond Line Thickness），kTIM为材料体热导率（W/m·K），而Rc1与Rc2分别为TIM与铜底板及散热器之间的界面接触热阻 。
这一公式揭示了TIM研发和应用中的核心悖论。为了降低宏观热阻，首要策略是提升材料热导率kTIM，这通常通过向高分子聚合物基质中掺杂大量高导热无机微粒（如氧化铝、氮化铝、氮化硼或银纳米颗粒）来实现 。然而，物理化学规律决定了填料比例的增加会成倍地抬升流体的动力粘度（Viscosity）并降低其压缩性 。粘度的急剧上升使得材料在组装时的流动性变差，在常规紧固压力下无法被压薄，从而不可避免地增加了分子层的物理厚度BLT。如果为了追求极致的薄BLT而过度施压，不仅可能导致界面挤出，其产生的高压应力甚至可能向上传递，压碎功率模块内部脆弱的Si3N4或Al2O3绝缘衬底，造成灾难性短路 。因此，在热导率与流变特性（决定最终可实现的稳态BLT）之间找到最佳折中点，是高性能TIM材料科学的圣杯 。
第六章：寿命绞肉机——泵出效应与相变材料（PCM）的降维打击
对于车载及工业能源级别的SiC电力电子设备而言，其设计寿命通常长达10至25年。在这种极长周期的运营中，TIM面临的最大挑战绝非零时刻（Time-zero）的导热系数，而是在无数次剧烈热机应力摧残下的抗退化可靠性（Reliability） 。
6.1 传统导热硅脂的溃败机制：泵出（Pump-out）与相分离（Dry-out）
导热硅脂（Thermal Grease）凭借其硅油基底带来的极低初始粘度和优异表面润湿性（Wetting），能够在组装初期实现极小的BLT和接触热阻 。然而，在严苛的功率循环（Power Cycling）中，硅脂表现出极高的失效概率。
根本原因在于所谓的热机械泵出效应（Pump-out Effect） 。如前文所述，SiC器件、陶瓷基板（CTE ≈3∼4.5 ppm/K）与底部铜基板（CTE ≈17 ppm/K）之间存在巨大的热膨胀系数差异 。当车辆频繁加减速导致模块不断从冷态跃升至百余度高温时，模块底板会发生幅度惊人的周期性宏观翘曲（Warpage）或形变，部分极端情况下界面位移可达120μm 。
由于硅脂通常具有相对较短的高分子链和近似牛顿流体的流变特征，其内聚力极弱 。在这种如同风箱般高频“呼吸”的机械挤压和拉伸作用下，硅脂会被周期性地挤出散热间隙。随着填料的流失，空隙重新被空气占据，界面热阻呈现指数级飙升 。此外，长时间处于高温烘烤环境会导致硅脂基底内的轻质硅油成分加速挥发和相分离（即变干 Dry-out 现象），进一步使得残留的填料板结开裂 。
大量的破坏性物理分析（DPA）与加速寿命测试表明，在使用常规高性能硅脂且不加外部干预的情况下，SiC模块通常在经历约10,000至12,000次功率循环后，就会因热阻激增导致散热完全失效，继而引发器件的不可逆热失控（Thermal Runaway） 。
6.2 相变材料（PCM）的聚合流变学革命与实证数据
为了彻底根治泵出与老化问题，非硅基的高性能聚合物相变材料（Phase Change Materials, PCM）已经成为新一代高密度SiC系统的标配标准 。
以霍尼韦尔（Honeywell）的PTM7000/PTM7950系列以及汉高（Henkel）的LOCTITE TCP 7000系列为代表的高端PCM，从高分子材料科学的底层逻辑上重构了热界面特性 。PCM材料在室温下呈固态或半固态薄膜状，这种特性不仅消除了硅油挥发和污染的风险，更使得通过自动化丝网印刷（Stencil Printing）或贴片工艺预涂敷成为可能，大幅提高了产线良率与厚度一致性 。
更为核心的技术突破在于其分子微观结构设计。高性能PCM采用了具有较高分子量及长链结构的聚合物树脂作为基质，长链分子结构不仅提高了表面张力，更形成了坚固的网状骨架，从而与高导热填料之间建立了稳定且刚性的三维空间位阻（Steric Hindrance）网络 。
当逆变器系统开始满载运行，接触界面温度超过其材料的相变阈值（通常精巧设计在45°C至60°C之间）时，PCM的聚合物基体迅速发生相变软化，其动力粘度呈断崖式下降，表现出类似硅脂的强劲表面润湿能力。配合紧固应力，熔融的PCM会如同毛细管般填充所有的界面微小坑洼，并彻底挤压排空驻留空气，实现比肩甚至优于硅脂的极低BLT与接触热阻 。
触变性（Thixotropy）与抗泵出的最终胜利： 至关重要的是，相变后的PCM表现出极佳的触变性非牛顿流体特性。这意味着在静态或低剪切速率下，材料具有较高的粘度结构；而在遇到机械应力时能够变形但极难发生大尺度的宏观滑移 。因此，即便模块底板在恶劣工况下产生高达120μm的反复热机翘曲，具有高内聚力的相变聚合物网络会呈现出一定的弹性伸缩，而不是被挤压出界面 。温度回落后，材料重新固化，将填料完美封锁在结合面内。有趣的是，许多长周期循环测试表明，PCM材料在历经多次熔融和固化循环后，其分子与填料的排列会进一步贴合微观界面，使得其等效热阻（Thermal Impedance）不仅不会恶化，反而在长期运行中呈现出轻微下降的热性能“越用越贴合”逆向演化特征 。
量化测试与可靠性验证数据： 大量针对高要求标准的可靠性测试严谨证实了PCM的断代级优势。例如，PTM7000系列材料（导热率最高可达8.5 W/m·K左右）在经历遵循ASTM E1461及JESD22-A110标准的极端高加速应力测试（HAST，130°C/85%RH，>192小时）、高温烘烤（150°C持续1000小时）以及极限温度循环（Temperature Cycling "B"条件，-55°C至+125°C，1000次循环）后，其热阻抗（TI）始终稳定锁定在< 0.07 °C·cm²/W的极低水平，完全杜绝了相分离和干涸现象 。
在与实际运行最为接近的主动功率循环测试（Active Power Cycling, -50°C 至 150°C 热冲击）中，当主流高性能导热硅脂在600至800小时内即宣告崩溃（致命热失控）时，采用PCM作为界面的模块即使历经1000多小时（逾58,000次以上循环），其结温仍稳稳压制在125°C以下，且材料未观察到任何泵出失效的物理迹象 。基于此类压倒性的实验论证，目前包括英飞凌（Infineon）在内的国际顶尖半导体大厂，已在其新型IGBT及SiC产品线（如具有"Q"后缀的EasyPACK系列模块）中大面积采用预涂敷的相变热界面材料（TIM 2.0），以应对现代动力总成严苛的长效设计标准 。
第七章：总结与展望——走向深水区的无TIM与融合热设计
纵观全局，在这一轮由第三代宽禁带半导体驱动的能源效率革命中，单一元件的性能突破已无法掩盖系统级瓶颈。具有极低RDS(on)和1200V高压能力的SiC功率模块（如BASiC BMF 540A系列）将其内部热阻逼至0.077 K/W的物理极限时，散热路径的短板无情地聚焦于封装架构本身与外部TIM界面 。
通过本文的综合研判，建立高度保真的跨尺度电热协同仿真工作流已成为业界黄金标准。工程师必须规避仅有数学拟合意义却缺乏物理支撑的Foster热网络盲区，利用以ANSYS Icepak为代表的三维有限元与流体动力学共轭分析平台，深度刻画多芯片阵列在极端电磁与热载荷下的热交叉耦合与大变形应力，从而提炼出具有绝对几何拓扑映射的Cauer降阶热网络。随后，借助PLECS平台独特的开关能量狄拉克脉冲注入与三维多项插值技术，实现整车级别超长周期（WLTC等）瞬态结温波动的高速精确推演。
在材料选型层面，面对热机翘曲带来的泵出与变干效应这两大传统导热硅脂的“阿喀琉斯之踵”，具有长链聚合物骨架与刚性空间位阻特性的相变材料（PCM）提供了唯一可靠的工程解法。其固-液相变机制兼具了制造涂覆的高良率与运行期极佳的表面润湿性，不仅使得极薄BLT成为可能，更从根本上保障了新能源系统十年以上的服役免维护期要求。
展望未来，为了追求更为极致的散热表现与封装微型化，部分前沿机构已开始探索“无TIM封装（Non-TIM Packaging）”或“芯片直连散热器（Chip-on-Heatsink）”的颠覆性理念。通过在无层级堆叠的情况下，将陶瓷基板直接烧结于高导热金属底座（如使用铝基碳化硅 AlSiC 配合银烧结），这种架构有望将从结到环境的总热阻再砍去显著份额，同时大幅削弱各结合面的热机械应力（峰值应力下降可达40%以上） 。然而，在这些技术实现全面商业化之前，深刻理解并用好现有的“高保真热仿真工具链+高性能聚合物相变材料”这套组合拳，仍将是每一位电力电子热设计工程师确保产品在严酷市场中生存和制胜的不二法门。
