7. Android Shadow插件化原理深挖（下）：Transform字节码插桩与“零Hook”的底层实现与宿主通信全流程

上篇博客已经分析了详细的源码和原理！现在分析后面的这个部分！

Q1：问题：“爱机密” 加密APk是否会影响插件化。

Shadow主要是在Transform期间对系统组件的子类进行字节码修改。如果“爱机密”的原理和这个由用途，就会受到影响。

7.0 Shadow Transform核心功能总览

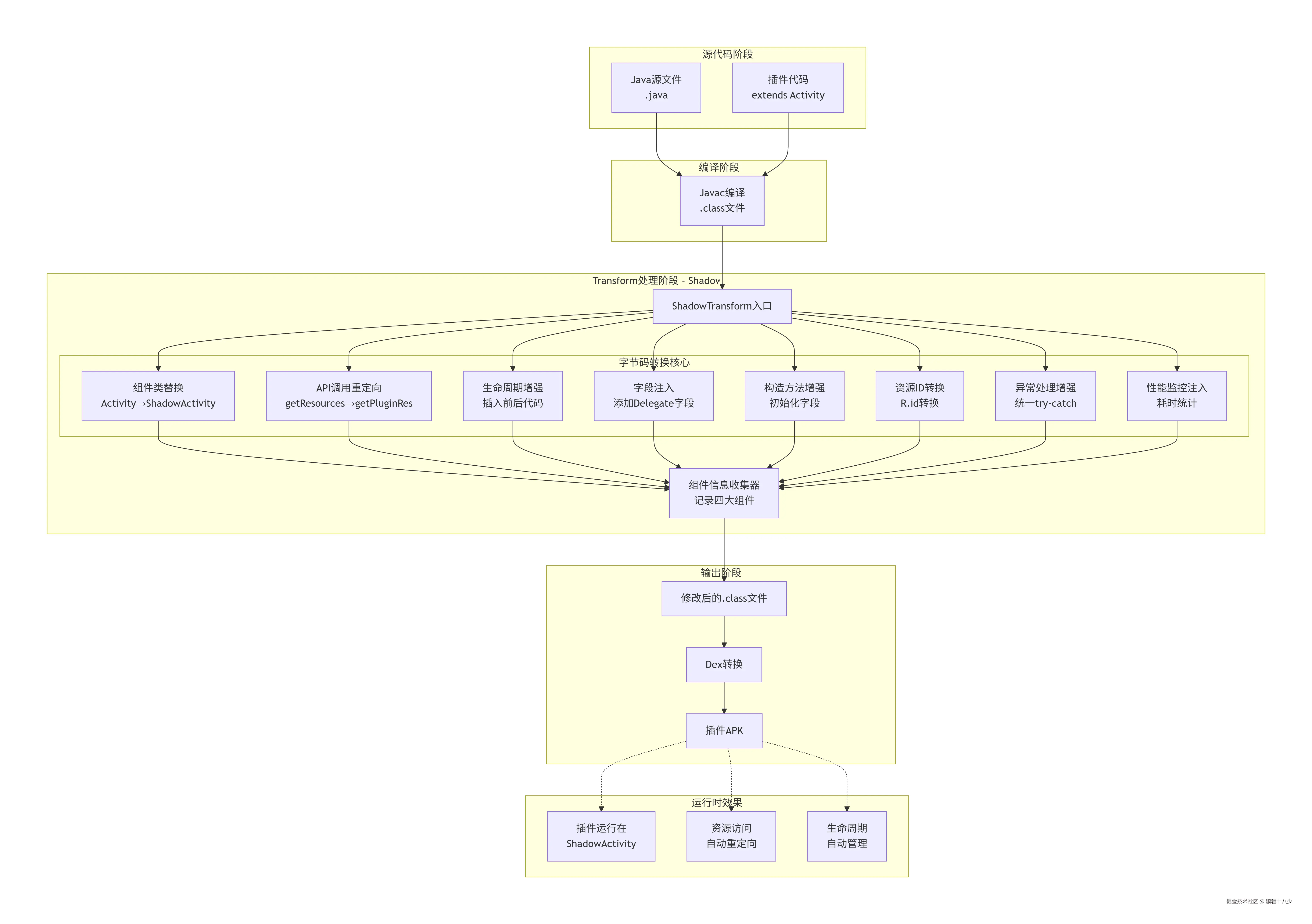

整体架构流程图

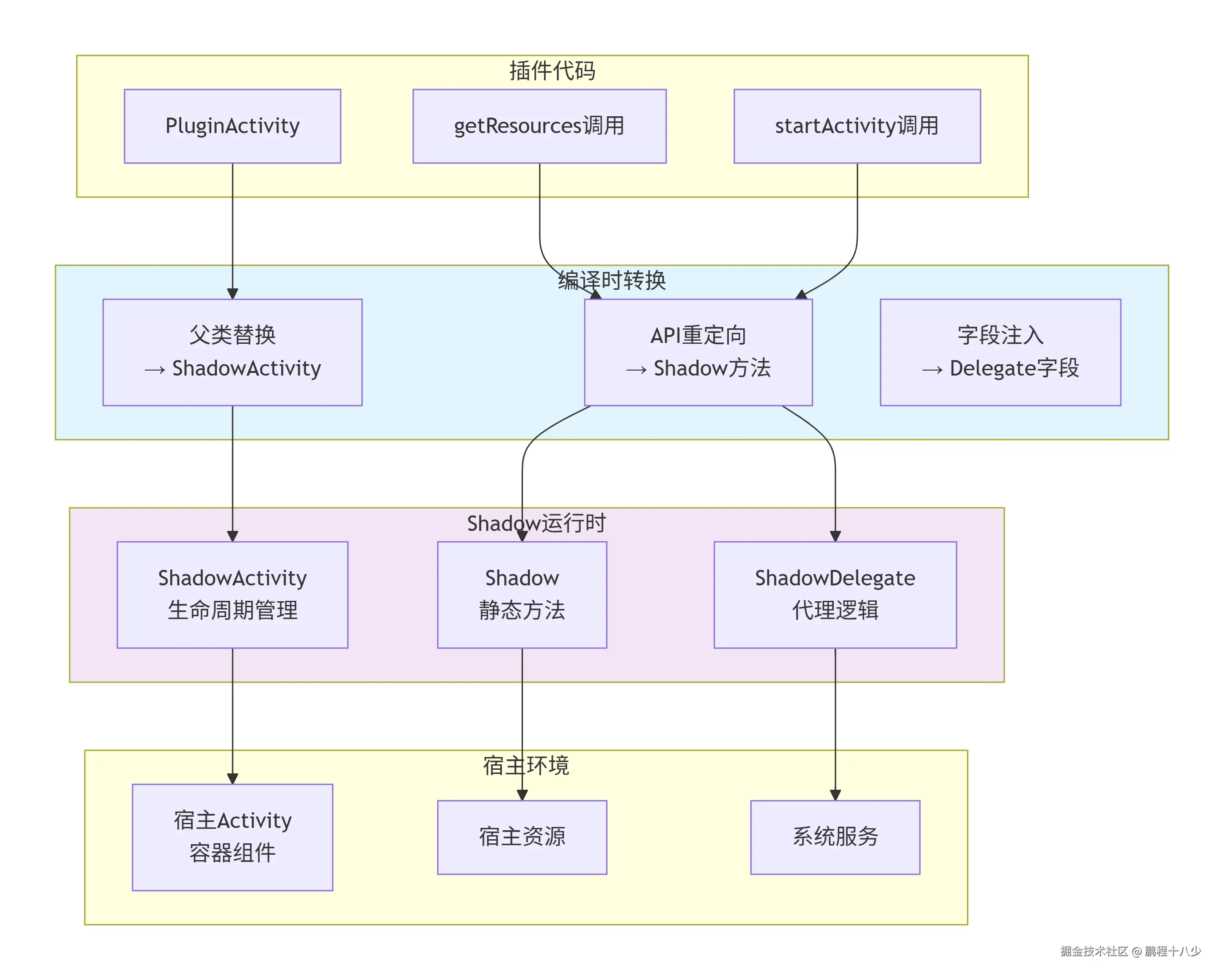

Shadow Transform处理的核心功能

Transform处理的功能（字节码结构改变）：

序号	功能	处理内容	实现效果
1	组件继承关系转换	将Activity/Service等父类替换为Shadow组件	插件组件被Shadow容器托管
2	组件信息收集	自动扫描并收集四大组件信息	生成组件注册表，无需手动配置
3	系统API重定向	将系统API调用替换为Shadow方法	插件代码透明访问插件资源

字节码插桩实现的功能（代码逻辑增强）：

序号	功能	插桩方式	实现效果
1	生命周期增强	方法前后插入代码	自动管理组件生命周期状态
2	异常处理增强	添加try-catch块	统一异常捕获和处理
3	字段注入	动态添加成员变量	注入Shadow运行时委托对象
4	构造方法增强	插入初始化代码	初始化注入的字段
5	资源ID转换	替换常量引用为方法调用	解决资源ID冲突
6	性能监控	插入耗时统计代码	自动监控方法执行时间
7	日志注入	插入Log调用	自动记录方法调用轨迹

7.1 Transform机制的工作原理与顺序控制

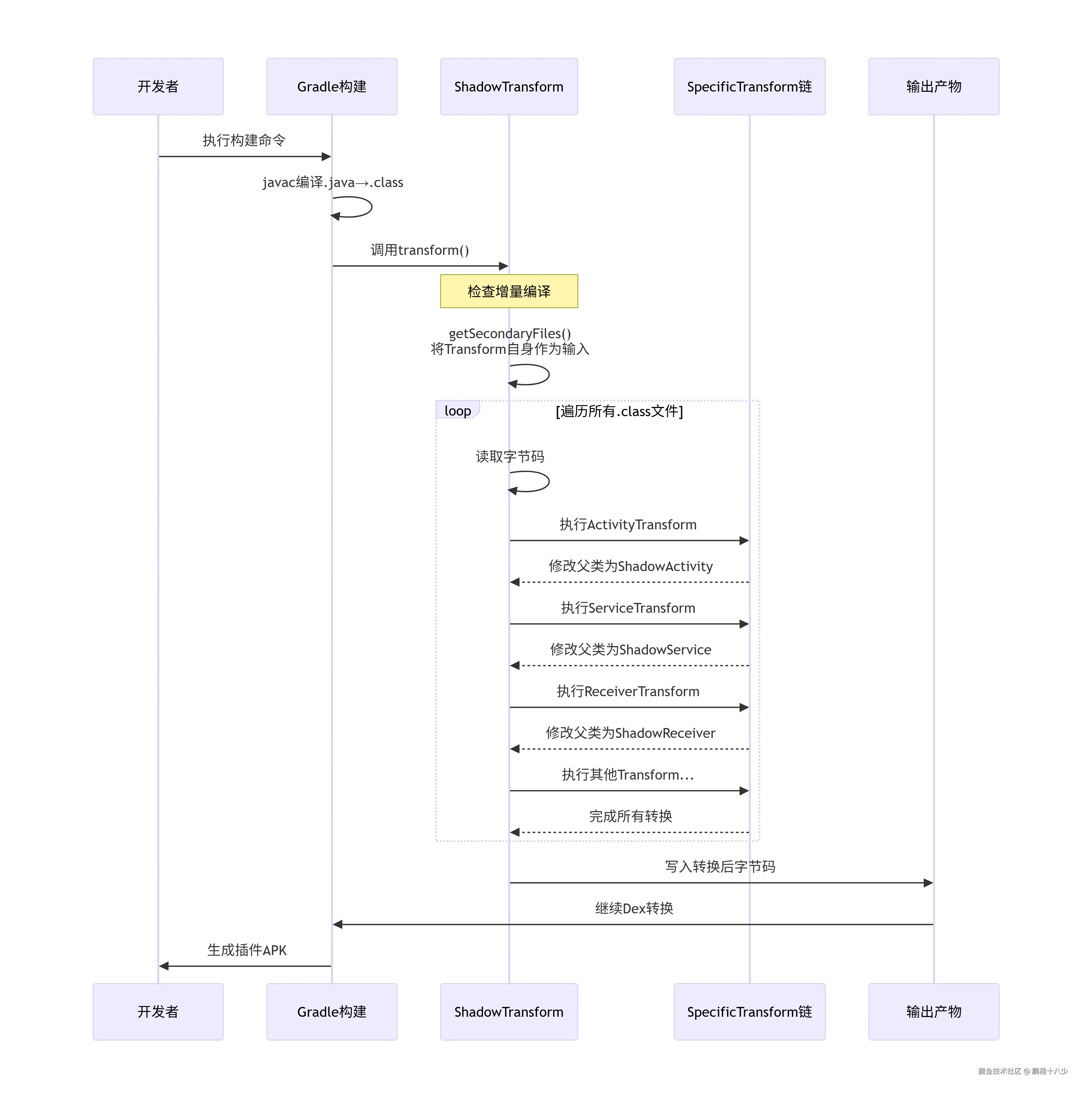

7.1.1 工作流程时序图

7.1.2 Transform顺序问题与解决方案

核心问题：多个Transform的执行顺序不可控

// 问题场景：Transform顺序导致的不确定性
// 假设有两个Transform：
// Transform A: 修改类的父类
// Transform B: 根据类名做特定处理

// 场景1：Transform A 先执行
// 输入: class MainActivity extends Activity
// Transform A: 变为 class MainActivity extends ShadowActivity
// Transform B: 查找MainActivity，正常处理 ✅

// 场景2：Transform B 先执行
// 输入: class MainActivity extends Activity
// Transform B: 查找MainActivity，正常处理
// Transform A: 变为 class MainActivity extends ShadowActivity
// 结果：Transform B没有看到父类变化，可能做出错误判断 ❌

Shadow的解决方案：将多个SpecificTransform整合到一个Transform中

// ShadowPlugin.java - 注册单个Transform
public class ShadowPlugin implements Plugin<Project> {
    @Override
    public void apply(Project project) {
        // 只注册一个ShadowTransform，内部包含所有转换逻辑
        plugin.extension.registerTransform(new ShadowTransform(...));
    }
}

// ShadowTransform.java - 内部顺序控制
public class ShadowTransform extends ClassTransform {
    @Override
    protected void setUp() {
        // 按固定顺序添加SpecificTransform，确保执行顺序
        addSpecificTransform(new ActivityTransform());      // 1. 先处理Activity
        addSpecificTransform(new ServiceTransform());      // 2. 再处理Service
        addSpecificTransform(new BroadcastReceiverTransform()); // 3. 处理BroadcastReceiver
        addSpecificTransform(new ApplicationTransform());  // 4. 处理Application
        addSpecificTransform(new ContextTransform());      // 5. 处理Context
        addSpecificTransform(new ResourcesTransform());    // 6. 处理Resources
    }
}

7.1.3 增量编译问题与解决方案

核心问题：修改Transform源码后，由于输入没变，Gradle不会重新执行Transform任务

// 问题复现流程：
// 1. 原始Transform逻辑：将Activity改为ShadowActivity
// 2. 修改Transform逻辑：将Activity改为NewShadowActivity
// 3. 重新构建：由于输入(插件字节码)没变，输出(修改后字节码)存在
// 4. Gradle认为任务是最新的，不执行Transform
// 5. 结果：修改没有生效 ❌

解决方案：将Transform程序本身也作为输入

// ClassTransform.java - Shadow的Transform基类
public abstract class ClassTransform extends Transform {

    @Override
    public Set<File> getSecondaryFiles() {
        Set<File> secondaryFiles = new HashSet<>();

        // 关键：将Transform程序本身也作为输入
        // 这样修改Transform源码后，文件变化会触发任务重新执行

        // 获取当前Transform的class文件路径
        URL location = getClass().getProtectionDomain()
            .getCodeSource().getLocation();
        File transformJar = new File(location.getPath());

        if (transformJar.exists()) {
            secondaryFiles.add(transformJar);
        }

        // 添加所有依赖的class文件
        secondaryFiles.addAll(getTransformDependencies());

        return secondaryFiles;
    }

    private Set<File> getTransformDependencies() {
        Set<File> dependencies = new HashSet<>();

        // 添加transform-kit的jar包
        dependencies.add(getJarFile(TransformKit.class));

        // 添加所有SpecificTransform的实现类
        for (SpecificTransform specific : getSpecificTransforms()) {
            dependencies.add(getClassFile(specific.getClass()));
        }

        return dependencies;
    }
}

7.1.4 Transform核心源码实现

// ShadowTransform.java - Transform入口完整实现
public class ShadowTransform extends Transform {

    @Override
    public String getName() {
        return "shadowTransform";
    }

    @Override
    public Set<QualifiedContent.ContentType> getInputTypes() {
        return Collections.singleton(QualifiedContent.DefaultContentType.CLASSES);
    }

    @Override
    public Set<? super QualifiedContent.Scope> getScopes() {
        // 处理项目代码和依赖库
        return Sets.immutableEnumSet(
            QualifiedContent.Scope.PROJECT,
            QualifiedContent.Scope.SUB_PROJECTS,
            QualifiedContent.Scope.EXTERNAL_LIBRARIES
        );
    }

    @Override
    public boolean isIncremental() {
        return true; // 支持增量编译
    }

    @Override
    public void transform(TransformInvocation invocation)
            throws TransformException, InterruptedException, IOException {

        // 遍历所有输入文件（包括主工程和依赖库）
        for (TransformInput input : invocation.getInputs()) {
            // 处理目录输入（主工程代码）
            for (DirectoryInput dirInput : input.getDirectoryInputs()) {
                processDirectory(dirInput.getFile(),
                                invocation.getOutputProvider());
            }

            // 处理JAR输入（依赖库）
            for (JarInput jarInput : input.getJarInputs()) {
                processJar(jarInput.getFile(),
                          invocation.getOutputProvider());
            }
        }
    }

    private void processDirectory(File inputDir, TransformOutputProvider provider) {
        // 遍历所有.class文件
        Files.walkFileTree(inputDir.toPath(), new SimpleFileVisitor<Path>() {
            @Override
            public FileVisitResult visitFile(Path file, BasicFileAttributes attrs) {
                if (file.toString().endsWith(".class")) {
                    // 关键转换：修改类的继承关系
                    byte[] transformed = transformClass(Files.readAllBytes(file));
                    // 写入输出目录
                    writeTransformedClass(transformed, file, provider);
                }
                return FileVisitResult.CONTINUE;
            }
        });
    }
}

7.2 字节码插桩详细实现

7.2.1 组件类替换实现

实现效果：将插件Activity的父类从Activity改为ShadowActivity

// ActivityTransform.java - 组件类替换核心实现
public class ActivityTransform implements SpecificTransform {

    @Override
    public boolean isNeedTransform(CtClass ctClass) {
        try {
            // 递归检查继承链
            CtClass superClass = ctClass.getSuperclass();
            while (superClass != null) {
                if ("android.app.Activity".equals(superClass.getName())) {
                    return true;
                }
                superClass = superClass.getSuperclass();
            }
        } catch (NotFoundException e) {
            // 忽略
        }
        return false;
    }

    @Override
    public void transformClass(CtClass ctClass) throws Exception {
        // 1. 修改父类
        CtClass shadowActivity = ctClass.getClassPool()
            .get("com.tencent.shadow.core.runtime.ShadowActivity");
        ctClass.setSuperclass(shadowActivity);

        // 2. 添加委托字段
        CtField delegateField = new CtField(
            ctClass.getClassPool()
                .get("com.tencent.shadow.core.runtime.ShadowActivityDelegate"),
            "mShadowDelegate",
            ctClass
        );
        delegateField.setModifiers(Modifier.PRIVATE);
        ctClass.addField(delegateField);

        // 3. 修改构造方法
        modifyConstructors(ctClass);

        // 4. 修改生命周期方法
        modifyLifecycleMethods(ctClass);
    }

    private void modifyConstructors(CtClass ctClass) throws Exception {
        CtConstructor[] constructors = ctClass.getConstructors();
        for (CtConstructor constructor : constructors) {
            // 在构造方法中初始化委托字段
            constructor.insertBeforeBody(
                "if (mShadowDelegate == null) {" +
                "    mShadowDelegate = new com.tencent.shadow.core.runtime.ShadowActivityDelegate(this);" +
                "}"
            );
        }
    }
}

字节码变化对比：

// 转换前
.class public Lcom/example/PluginActivity;
.super Landroid/app/Activity;  // ← 父类是系统Activity

// 转换后
.class public Lcom/example/PluginActivity;
.super Lcom/tencent/shadow/core/runtime/ShadowActivity;  // ← 父类改为ShadowActivity
.field private mShadowDelegate Lcom/tencent/shadow/core/runtime/ShadowActivityDelegate;

7.2.2 系统API调用重定向实现

实现效果：插件调用getResources()时，实际执行Shadow.getPluginResources()

// ApiRedirector.java - API调用重定向
public class ApiRedirector extends MethodVisitor {

    private static final Map<String, RedirectInfo> REDIRECT_MAP = new HashMap<>();

    static {
        // 资源相关方法重定向
        REDIRECT_MAP.put("android/content/Context/getResources",
            new RedirectInfo("com/tencent/shadow/core/runtime/Shadow",
                            "getPluginResources", true));
        REDIRECT_MAP.put("android/content/Context/getAssets",
            new RedirectInfo("com/tencent/shadow/core/runtime/Shadow",
                            "getPluginAssets", true));
        REDIRECT_MAP.put("android/content/Context/getPackageManager",
            new RedirectInfo("com/tencent/shadow/core/runtime/Shadow",
                            "getPluginPackageManager", true));

        // 组件启动方法重定向
        REDIRECT_MAP.put("android/content/Context/startActivity",
            new RedirectInfo("com/tencent/shadow/core/runtime/Shadow",
                            "startActivityInPlugin", true));
        REDIRECT_MAP.put("android/content/Context/startService",
            new RedirectInfo("com/tencent/shadow/core/runtime/Shadow",
                            "startServiceInPlugin", true));
    }

    @Override
    public void visitMethodInsn(int opcode, String owner, String name,
                               String desc, boolean itf) {
        String key = owner + "/" + name;
        RedirectInfo redirect = REDIRECT_MAP.get(key);

        if (redirect != null) {
            // 执行方法重定向
            if (redirect.needsContext) {
                injectContextParameter();  // 插入Context参数
            }
            super.visitMethodInsn(opcode, redirect.targetOwner,
                                 redirect.targetName, desc, itf);
        } else {
            super.visitMethodInsn(opcode, owner, name, desc, itf);
        }
    }
}

字节码变化对比：

// 转换前
invoke-virtual {p0}, Landroid/content/Context;->getResources()Landroid/content/res/Resources;

// 转换后
invoke-static {p0}, Lcom/tencent/shadow/core/runtime/Shadow;->getPluginResources(Landroid/content/Context;)Landroid/content/res/Resources;

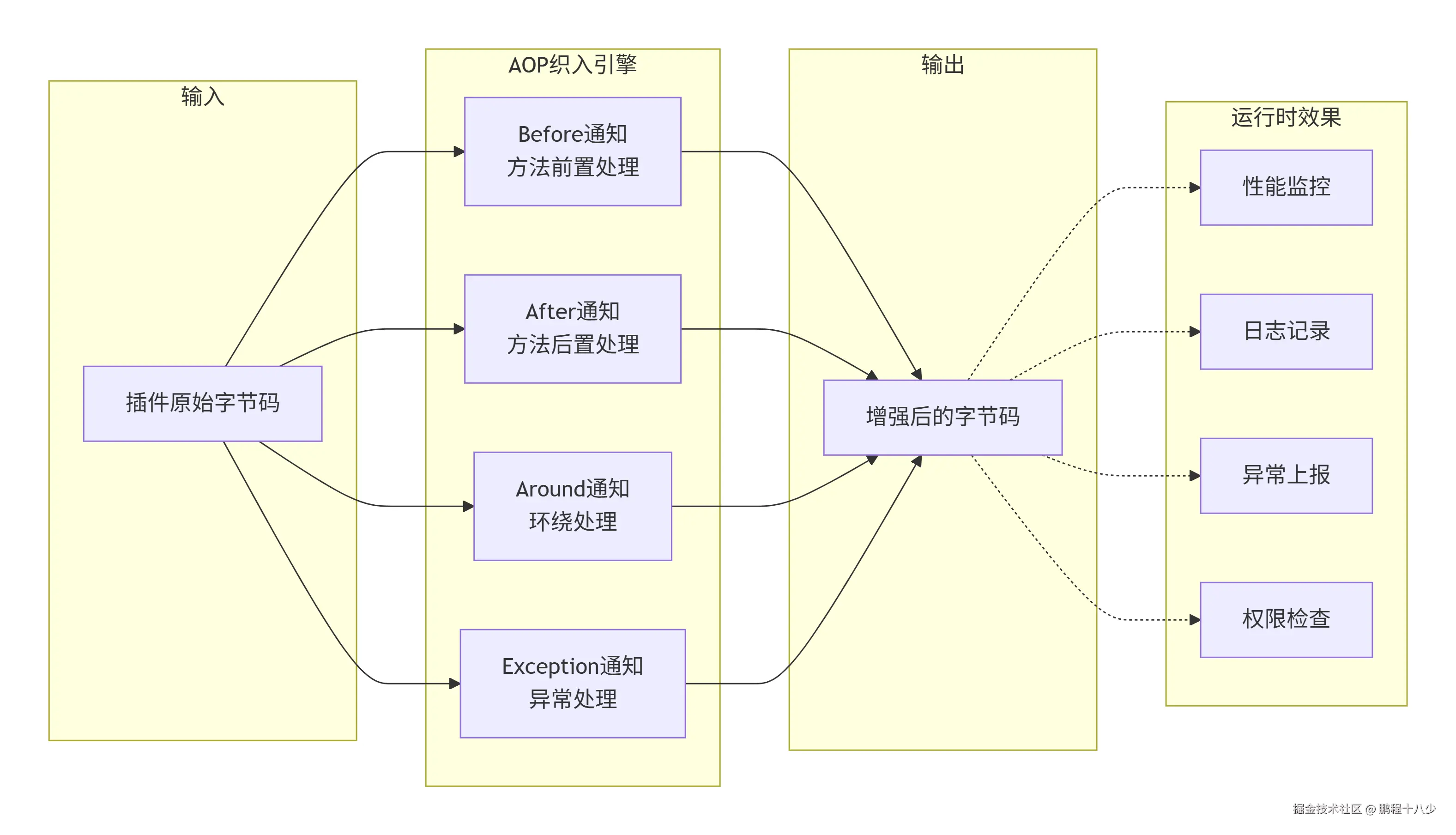

7.2.3 生命周期增强实现

实现效果：在生命周期方法前后自动插入跟踪代码

// LifecycleEnhancer.java - 生命周期增强
public class LifecycleEnhancer {

    public void enhanceLifecycleMethod(CtMethod method) throws Exception {
        // 保存原始方法
        CtMethod originalMethod = CtNewMethod.copy(method,
            method.getDeclaringClass(), null);
        originalMethod.setName(method.getName() + "$$Shadow");
        method.getDeclaringClass().addMethod(originalMethod);

        // 创建包装方法体
        String newBody = buildWrappedMethodBody(method.getName());
        method.setBody(newBody);
    }

    private String buildWrappedMethodBody(String methodName) {
        return "{\n" +
            "    long startTime = System.currentTimeMillis();\n" +
            "    try {\n" +
            "        if (mShadowDelegate != null) {\n" +
            "            mShadowDelegate.before" + capitalize(methodName) + "();\n" +
            "        }\n" +
            "        " + methodName + "$$Shadow($$);\n" +
            "        if (mShadowDelegate != null) {\n" +
            "            mShadowDelegate.after" + capitalize(methodName) + "();\n" +
            "        }\n" +
            "    } catch (Throwable t) {\n" +
            "        ShadowCrashHandler.handle(t);\n" +
            "        throw t;\n" +
            "    } finally {\n" +
            "        long cost = System.currentTimeMillis() - startTime;\n" +
            "        if (cost > 100) {\n" +
            "            Log.w("Shadow", "Method " + "" + methodName + "" + " cost: " + cost);\n" +
            "        }\n" +
            "    }\n" +
            "}";
    }
}

字节码变化对比：

// 转换前
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_main);
}

// 转换后
protected void onCreate(Bundle savedInstanceState) {
    long startTime = System.currentTimeMillis();
    try {
        if (mShadowDelegate != null) {
            mShadowDelegate.beforeOnCreate();
        }
        onCreate$$Shadow(savedInstanceState);  // 原始逻辑
        if (mShadowDelegate != null) {
            mShadowDelegate.afterOnCreate();
        }
    } catch (Throwable t) {
        ShadowCrashHandler.handle(t);
        throw t;
    } finally {
        long cost = System.currentTimeMillis() - startTime;
        if (cost > 100) {
            Log.w("Shadow", "Method onCreate cost: " + cost);
        }
    }
}

7.2.4 资源ID转换实现

实现效果：将资源ID常量替换为转换方法调用

// ResourceIdTransformer.java - 资源ID转换
public class ResourceIdTransformer extends MethodVisitor {

    @Override
    public void visitLdcInsn(Object value) {
        // 检测资源ID常量
        if (value instanceof Integer) {
            int intValue = (Integer) value;
            // 检查是否是资源ID (通常以0x7F开头)
            if ((intValue & 0xFF000000) == 0x7F000000) {
                // 替换为转换方法调用
                mv.visitLdcInsn(intValue);
                mv.visitMethodInsn(Opcodes.INVOKESTATIC,
                    "com/tencent/shadow/core/runtime/ShadowResourceConverter",
                    "convertResourceId",
                    "(I)I", false);
                return;
            }
        }
        super.visitLdcInsn(value);
    }
}

字节码变化对比：

// 转换前
const v0, 0x7f09001c  // R.layout.activity_main

// 转换后
const v0, 0x7f09001c
invoke-static {v0}, Lcom/tencent/shadow/core/runtime/ShadowResourceConverter;->convertResourceId(I)I
move-result v0

7.3 Javassist字节码编辑工具

7.3.1 Javassist vs ASM对比

特性	Javassist	ASM
API层次	源码级别（字符串操作）	字节码级别（指令操作）
学习曲线	平缓，易于上手	陡峭，需要理解字节码指令
开发效率	高，代码简洁	低，需要处理细节
灵活性	中等	极高
性能	稍低	极高
适用场景	简单转换、AOP	复杂优化、编译器

7.3.2 Javassist核心应用示例

// BroadcastReceiver转换示例
public class ReceiverSupportTransform {

    public void transformBroadcastReceivers(CtClass receiver) {
        try {
            // 获取原始的onReceive方法
            CtMethod originalOnReceive = receiver.getDeclaredMethod(
                "onReceive",
                new CtClass[] {
                    classPool.get("android.content.Context"),
                    classPool.get("android.content.Intent")
                }
            );

            // 重命名原始方法
            originalOnReceive.setName("onReceive$$Shadow");

            // 创建新的onReceive方法
            CtMethod newOnReceive = CtNewMethod.make(
                generateNewOnReceiveCode(), receiver);
            receiver.addMethod(newOnReceive);

        } catch (NotFoundException e) {
            // 没有重写onReceive方法，无需转换
        }
    }

    private String generateNewOnReceiveCode() {
        return "public void onReceive(android.content.Context context, " +
               "android.content.Intent intent) {\n" +
               "    // 获取插件ClassLoader\n" +
               "    java.lang.ClassLoader cl = getClass().getClassLoader();\n" +
               "    // 获取插件Context\n" +
               "    android.content.Context pluginContext = \n" +
               "        com.tencent.shadow.core.runtime.PluginPartInfoManager\n" +
               "            .getPluginInfo(cl).getApplication();\n" +
               "    // 修正Intent的ClassLoader\n" +
               "    android.content.Intent newIntent = new android.content.Intent(intent);\n" +
               "    newIntent.setExtrasClassLoader(cl);\n" +
               "    // 调用原始方法\n" +
               "    onReceive$$Shadow(pluginContext, newIntent);\n" +
               "}";
    }
}

7.3.3 Javassist性能优化

// 优化的Javassist处理器
public class OptimizedJavassistProcessor {

    private ClassPool sharedClassPool;  // 共享ClassPool
    private final Map<String, CtClass> classCache;  // 类缓存
    private final ExecutorService executor;  // 并行处理

    public OptimizedJavassistProcessor() {
        // 使用共享的ClassPool，避免重复创建
        this.sharedClassPool = new ClassPool(true);
        this.classCache = new ConcurrentHashMap<>();
        this.executor = Executors.newFixedThreadPool(
            Runtime.getRuntime().availableProcessors());

        // 预热ClassPool
        warmupClassPool();
    }

    private void warmupClassPool() {
        // 预加载常用类
        String[] commonClasses = {
            "android.app.Activity",
            "android.app.Service",
            "android.content.BroadcastReceiver",
            "android.os.Bundle",
            "android.content.Intent"
        };

        for (String className : commonClasses) {
            try {
                sharedClassPool.get(className);
            } catch (NotFoundException e) {
                // 忽略
            }
        }
    }

    public byte[] processClassOptimized(byte[] classBytes, String className) {
        try {
            // 使用缓存的CtClass
            CtClass ctClass = classCache.computeIfAbsent(className, k -> {
                try {
                    return sharedClassPool.makeClass(
                        new ByteArrayInputStream(classBytes));
                } catch (IOException e) {
                    throw new RuntimeException(e);
                }
            });

            // 并行处理
            CompletableFuture<byte[]> future = CompletableFuture.supplyAsync(() -> {
                try {
                    processClass(ctClass);
                    return ctClass.toBytecode();
                } catch (Exception e) {
                    throw new RuntimeException(e);
                }
            }, executor);

            return future.get(5, TimeUnit.SECONDS);

        } catch (Exception e) {
            throw new RuntimeException("Failed to process: " + className, e);
        }
    }
}

7.4 AOP在Shadow中的应用

7.4.1 AOP实现架构图

7.4.2 AOP实现模式示例

Before/After通知：

// 在Activity.onCreate()方法前后插入代码
public class ActivityLifecycleAspect {

    public void weaveActivityLifecycle(CtClass activityClass) {
        try {
            CtMethod onCreate = activityClass.getDeclaredMethod(
                "onCreate",
                new CtClass[] { classPool.get("android.os.Bundle") }
            );

            // 前置通知 - 插入方法开始处
            onCreate.insertBefore(
                "android.util.Log.d("Shadow", "Activity onCreate开始: " + getClass().getName());"
            );

            // 后置通知 - 插入方法返回前
            onCreate.insertAfter(
                "android.util.Log.d("Shadow", "Activity onCreate结束: " + getClass().getName());"
            );

        } catch (Exception e) {
            // 方法不存在或其他异常
        }
    }
}

环绕通知：

// 替换整个方法的实现，添加性能监控
public class MethodReplacementAspect {

    public void replaceMethod(CtClass targetClass, String methodName) {
        try {
            CtMethod original = targetClass.getDeclaredMethod(methodName);

            // 保存原始方法体
            String originalBody = original.getMethodInfo().toString();

            // 创建新方法体，包含性能监控
            String newBody = "{\n" +
                "    long startTime = System.currentTimeMillis();\n" +
                "    try {\n" +
                "        // 调用原始方法逻辑\n" +
                "        $proceed($$);\n" +
                "    } finally {\n" +
                "        long cost = System.currentTimeMillis() - startTime;\n" +
                "        if (cost > 100) {\n" +
                "            android.util.Log.w("Shadow", \n" +
                "                "方法执行超时: " + "" + methodName + "" + ", 耗时: " + cost);\n" +
                "        }\n" +
                "    }\n" +
                "}";

            original.setBody(newBody);

        } catch (Exception e) {
            throw new TransformException("方法替换失败", e);
        }
    }
}

异常处理织入：

// 为所有方法添加统一的异常处理
public class ExceptionHandlingAspect {

    public void addExceptionHandling(CtClass targetClass) {
        CtMethod[] methods = targetClass.getDeclaredMethods();
        for (CtMethod method : methods) {
            if (!Modifier.isAbstract(method.getModifiers())) {
                weaveExceptionHandler(method);
            }
        }
    }

    private void weaveExceptionHandler(CtMethod method) {
        try {
            method.addCatch(
                "{ \n" +
                "    com.tencent.shadow.core.runtime.ShadowCrashHandler.handle(e); \n" +
                "    throw e; \n" +
                "}",
                classPool.get("java.lang.Throwable")
            );
        } catch (CannotCompileException e) {
            // 某些方法无法添加catch块（如构造方法）
        }
    }
}

7.5 "零Hook"实现原理

7.5.1 "零Hook"架构图

7.5.2 类继承链重构实现

// 通过修改字节码改变类的继承关系
public class InheritanceTransformer {

    public byte[] transformInheritance(byte[] classBytes, String className) {
        ClassReader cr = new ClassReader(classBytes);
        ClassWriter cw = new ClassWriter(cr, ClassWriter.COMPUTE_MAXS);

        ClassVisitor cv = new ClassVisitor(Opcodes.ASM7, cw) {
            @Override
            public void visit(int version, int access, String name,
                             String signature, String superName, String[] interfaces) {
                // 检测并替换父类
                String newSuperName = mapSuperClass(superName);

                // 修改父类引用
                super.visit(version, access, name, signature, newSuperName, interfaces);
            }
        };

        cr.accept(cv, 0);
        return cw.toByteArray();
    }

    private String mapSuperClass(String originalSuper) {
        // 映射系统组件到Shadow组件
        Map<String, String> superClassMap = new HashMap<>();
        superClassMap.put("android/app/Activity",
                         "com/tencent/shadow/core/runtime/ShadowActivity");
        superClassMap.put("android/app/Service",
                         "com/tencent/shadow/core/runtime/ShadowService");
        superClassMap.put("android/content/BroadcastReceiver",
                         "com/tencent/shadow/core/runtime/ShadowBroadcastReceiver");

        return superClassMap.getOrDefault(originalSuper, originalSuper);
    }
}

7.5.3 "零Hook"优势与挑战

优势：

优势	说明
系统兼容性好	无需适配不同Android版本，不依赖系统私有API
安全性高	不修改系统框架，避免安全风险和系统检测
稳定性强	不会因系统升级导致功能失效
维护成本低	只需维护Shadow框架，无需关注系统变化

关键技术挑战与解决方案：

挑战	解决方案
类的初始化顺序	通过静态代码块注入确保Shadow框架先初始化
资源ID冲突	动态分配packageId，编译期资源ID转换
系统API变更	使用适配层，针对不同API Level提供不同实现
性能开销	缓存转换结果，优化热路径代码

7.6 调试与研究实践指南

7.6.1 查看字节码差异的正确姿势

步骤详解：

# 1. 构建两种APK
./gradlew :sample-normal-app:assembleDebug  # 正常安装的APK
./gradlew :sample-plugin-app:assembleDebug  # 插件APK（会经过Transform）

# 2. 在Android Studio中打开APK文件
# - 将APK文件拖入Android Studio
# - 或者使用 File -> Open 选择APK

# 3. 分析字节码
# - 双击dex文件
# - 选择目标类
# - 右键 -> Show Bytecode

7.6.2 调试Transform的断点设置

// 在Transform代码中设置断点
public class ShadowTransform extends ClassTransform {

    public void transform(TransformInvocation invocation) {
        // 在这里设置断点，检查invocation内容
        System.out.println("Transform started");

        // 设置条件断点：只处理特定类
        if (className.contains("TestActivity")) {
            System.out.println("Processing: " + className);
        }

        // 打印调试信息
        for (TransformInput input : invocation.getInputs()) {
            for (DirectoryInput dirInput : input.getDirectoryInputs()) {
                File dir = dirInput.getFile();
                System.out.println("Processing dir: " + dir.getAbsolutePath());
            }
        }
    }
}

7.6.3 Javassist调试辅助工具

// 调试辅助类
public class DebugHelper {

    public static void debugClass(CtClass ctClass) {
        System.out.println("Class: " + ctClass.getName());
        System.out.println("Superclass: " + ctClass.getSuperclass().getName());

        // 输出所有方法
        CtMethod[] methods = ctClass.getDeclaredMethods();
        for (CtMethod method : methods) {
            System.out.println("  Method: " + method.getName());
            System.out.println("    Signature: " + method.getSignature());
        }

        // 输出所有字段
        CtField[] fields = ctClass.getDeclaredFields();
        for (CtField field : fields) {
            System.out.println("  Field: " + field.getName());
        }
    }

    // 保存转换后的字节码到文件
    public static void saveBytecode(CtClass ctClass, String path) {
        try {
            byte[] bytecode = ctClass.toBytecode();
            FileOutputStream fos = new FileOutputStream(path);
            fos.write(bytecode);
            fos.close();
            System.out.println("Saved to: " + path);
        } catch (Exception e) {
            e.printStackTrace();
        }
    }
}

7.6.4 性能优化建议

// 1. 缓存ClassPool
public class ClassPoolCache {
    private static ClassPool sharedPool;

    public static ClassPool getClassPool() {
        if (sharedPool == null) {
            sharedPool = new ClassPool(true);
            AndroidClassPoolBuilder.build(sharedPool);
        }
        return sharedPool;
    }
}

// 2. 并行处理
public class ParallelTransformer {
    private ExecutorService executor =
        Executors.newFixedThreadPool(Runtime.getRuntime().availableProcessors());

    public void transformParallel(List<CtClass> classes) {
        List<Future<Void>> futures = new ArrayList<>();

        for (CtClass ctClass : classes) {
            futures.add(executor.submit(() -> {
                transformClass(ctClass);
                return null;
            }));
        }

        // 等待所有任务完成
        for (Future<Void> future : futures) {
            future.get();
        }
    }
}

7.7 总结

Shadow通过Transform机制和字节码插桩实现了完整的插件化能力：

Transform处理的核心功能：

组件继承关系转换：将Activity/Service等替换为Shadow组件
组件信息收集：自动收集插件中的四大组件
系统API重定向：将系统API调用重定向到Shadow实现

字节码插桩实现的功能：

生命周期增强：在生命周期方法中添加跟踪和初始化代码
异常处理增强：为所有方法添加统一的异常处理
字段注入：注入Shadow运行时所需的委托对象
构造方法增强：初始化注入的字段
资源ID转换：动态转换资源ID
性能监控：自动注入性能统计代码
日志注入：自动添加方法入口/出口日志

八、Shadow安全与底层实现

8.1 安全机制的实现

8.1.1 白名单机制的设计与作用

设计原理： Shadow采用多层白名单机制，从宿主、插件、API、权限四个维度进行安全控制。这种设计基于最小权限原则，确保只有经过验证的实体才能进行相关操作。

多层白名单架构：

// WhiteListManager.java - 白名单管理器
public class WhiteListManager {

    // 1. 宿主白名单 - 控制哪些宿主可以加载插件
    private final Set<HostInfo> hostWhiteList = new ConcurrentHashSet<>();

    // 2. 插件白名单 - 控制哪些插件可以运行
    private final Map<String, PluginWhiteInfo> pluginWhiteList = new ConcurrentHashMap<>();

    // 3. API白名单 - 控制插件可以调用哪些系统API
    private final Map<String, ApiPermission> apiWhiteList = new ConcurrentHashMap<>();

    // 4. 权限白名单 - 控制插件可以申请哪些权限
    private final Set<String> permissionWhiteList = new ConcurrentHashSet<>();

    // 宿主验证
    public boolean verifyHost(String hostPackageName, String hostSignature) {
        return hostWhiteList.stream()
            .anyMatch(host -> host.matches(hostPackageName, hostSignature));
    }

    // 插件验证
    public boolean verifyPlugin(String pluginId, String pluginVersion,
                               String pluginSignature) {
        PluginWhiteInfo info = pluginWhiteList.get(pluginId);
        return info != null && info.isAllowed(pluginVersion, pluginSignature);
    }

    // API调用检查
    public boolean checkApiPermission(String apiName, String pluginId) {
        ApiPermission permission = apiWhiteList.get(apiName);
        return permission != null && permission.isAllowed(pluginId);
    }

    // 权限申请检查
    public boolean checkPermission(String permission, String pluginId) {
        if (!permissionWhiteList.contains(permission)) {
            return false;
        }

        // 进一步检查插件的权限申请记录
        return checkPermissionHistory(pluginId, permission);
    }

    // 动态更新白名单
    public void updateWhiteList(WhiteListConfig config) {
        // 支持热更新白名单配置
        hostWhiteList.clear();
        hostWhiteList.addAll(config.getHosts());

        pluginWhiteList.clear();
        config.getPlugins().forEach(p ->
            pluginWhiteList.put(p.getId(), p));

        // 应用更新
        applyWhiteListChanges();
    }
}

白名单配置格式：

{
  "version": "1.0",
  "hosts": [
    {
      "packageName": "com.tencent.shadow.host",
      "signature": "308202...",
      "validUntil": "2024-12-31"
    }
  ],
  "plugins": [
    {
      "id": "finance-module",
      "allowedVersions": ["1.0.0", "1.1.0", "2.0.0"],
      "signature": "308203...",
      "apis": ["getResources", "startActivity", "getSystemService"]
    }
  ],
  "apis": [
    {
      "name": "android.app.ActivityManager/getRunningTasks",
      "minSdkVersion": 21,
      "maxSdkVersion": 30,
      "allowedPlugins": ["monitor-plugin"]
    }
  ],
  "permissions": [
    "android.permission.INTERNET",
    "android.permission.ACCESS_NETWORK_STATE"
  ]
}

白名单更新机制：

// 支持动态更新白名单
public class DynamicWhiteListUpdater {

    public void fetchAndUpdateWhiteList() {
        // 从安全服务器获取最新白名单
        WhiteListConfig config = fetchWhiteListFromServer();

        // 验证配置的签名
        if (!verifyConfigSignature(config)) {
            return;
        }

        // 应用白名单更新
        whiteListManager.updateWhiteList(config);

        // 重新验证已加载的插件
        revalidateLoadedPlugins();
    }

    private void revalidateLoadedPlugins() {
        pluginManager.getLoadedPlugins().forEach(plugin -> {
            if (!whiteListManager.verifyPlugin(
                    plugin.getId(), plugin.getVersion(), plugin.getSignature())) {
                // 从白名单中移除，卸载插件
                pluginManager.unloadPlugin(plugin.getId());
            }
        });
    }
}

8.1.2 为何要求插件与宿主包名一致

之前的实战中报了错，现在我们看看原理

juejin.cn/editor/draf…

设计原理的核心：要求插件与宿主包名一致是Shadow设计的核心约束，其根本目的是让插件代码成为宿主代码的"逻辑一部分"，从而避免使用私有API。这种设计基于Android系统的安全模型和类加载机制。

技术深层次原因：

类加载器委派模型的一致性：

// 包名一致确保类加载器委派模型正常工作
public class PluginClassLoader extends PathClassLoader {

    @Override
    protected Class<?> loadClass(String name, boolean resolve) {
        synchronized (getClassLoadingLock(name)) {
            // 优先从已加载类中查找
            Class<?> c = findLoadedClass(name);
            if (c != null) {
                return c;
            }

            // 相同包名的类优先委派给父加载器（宿主）
            if (name.startsWith(hostPackageName + ".")) {
                try {
                    return parent.loadClass(name);
                } catch (ClassNotFoundException e) {
                    // 父加载器找不到，继续向下查找
                }
            }

            // 自己加载
            return findClass(name);
        }
    }
}

资源命名空间的统一：

// 资源ID分配机制
public class ResourceIdAllocator {

    // Android资源ID结构：0xPPTTEEEE
    // PP: package ID (0x01-0x7F)
    // TT: type ID (0x01-0x1F)
    // EEEE: entry ID

    public int allocateResourceId(int pluginResId, String pluginPackage) {
        // 如果插件与宿主包名相同，可以共享package ID
        if (pluginPackage.equals(hostPackageName)) {
            // 使用宿主的package ID (通常是0x7F)
            int hostPackageId = 0x7F;
            int typeId = (pluginResId >> 16) & 0xFF;
            int entryId = pluginResId & 0xFFFF;

            return (hostPackageId << 24) | (typeId << 16) | entryId;
        } else {
            // 包名不同，需要分配新的package ID
            int newPackageId = allocateNewPackageId();
            return remapResourceId(pluginResId, newPackageId);
        }
    }
}

权限继承与安全边界：

// 权限检查机制
public class PermissionChecker {

    public boolean checkPermission(String permission, Context context) {
        // Android系统检查权限时基于包名
        int result = context.checkPermission(permission,
                                           android.os.Process.myPid(),
                                           android.os.Process.myUid());

        // 如果插件包名与宿主不同，权限检查会失败
        // 因为插件的UID与宿主不同，且没有单独声明权限
        return result == PackageManager.PERMISSION_GRANTED;
    }
}

包名一致的实际优势：

避免使用私有API：

// 插件中的代码
public class PluginActivity extends Activity {
    // 由于包名相同，这个Activity被系统视为宿主的一部分
    // 因此可以正常使用所有public API
}

简化四大组件注册：

<!-- 插件AndroidManifest.xml -->
<activity android:name=".PluginActivity"
          android:exported="false">
    <!-- 由于包名相同，组件自动注册到宿主进程 -->
</activity>

无缝的数据共享：

// 插件可以访问宿主的数据
public class PluginDataAccess {
    public void accessHostData() {
        // 使用宿主包名访问SharedPreferences
        SharedPreferences sp = context.getSharedPreferences(
            "host_data", Context.MODE_PRIVATE);
        // 可以直接访问，因为包名相同
    }
}

ContentProvider的透明使用：

// 插件可以直接使用宿主的ContentProvider
public class PluginContentResolver {
    public Cursor queryHostData() {
        // URI基于包名构建
        Uri uri = Uri.parse("content://" + hostPackageName + "/data");
        return context.getContentResolver().query(uri, null, null, null, null);
    }
}

例外情况处理：虽然要求包名一致，但Shadow也提供了特殊情况下的解决方案：

// 对于必须使用不同包名的场景
public class PackageNameAdapter {

    public Context createAdaptedContext(Context original, String targetPackageName) {
        // 创建包装Context，模拟目标包名
        return new ContextWrapper(original) {
            @Override
            public String getPackageName() {
                return targetPackageName;
            }

            @Override
            public PackageManager getPackageManager() {
                return new PackageManagerWrapper(super.getPackageManager()) {
                    @Override
                    public PackageInfo getPackageInfo(String packageName, int flags) {
                        if (packageName.equals(targetPackageName)) {
                            // 返回模拟的PackageInfo
                            return createVirtualPackageInfo(targetPackageName);
                        }
                        return super.getPackageInfo(packageName, flags);
                    }
                };
            }
        };
    }
}

总结：包名一致的要求是Shadow设计中的关键决策，它简化了插件化实现的复杂度，提高了系统兼容性和安全性。虽然这带来了一定的限制，但通过Shadow提供的完整工具链和运行时支持，开发者可以在这个约束下构建强大的插件化应用。

8.5 内存占用对比：原生加载 vs 插件加载

设计原理： Shadow通过精细化内存管理和资源共享机制，在保证功能完整性的同时，尽可能减少插件加载带来的内存开销。

内存分析工具：

// MemoryAnalyzer.java - 内存使用分析
public class MemoryAnalyzer {

    public MemoryUsage analyzeMemoryUsage(String pluginId) {
        Runtime runtime = Runtime.getRuntime();

        // 收集内存信息
        long totalMemory = runtime.totalMemory();
        long freeMemory = runtime.freeMemory();
        long usedMemory = totalMemory - freeMemory;
        long maxMemory = runtime.maxMemory();

        // Native内存信息
        long nativeHeapSize = Debug.getNativeHeapSize();
        long nativeHeapAllocated = Debug.getNativeHeapAllocatedSize();
        long nativeHeapFree = Debug.getNativeHeapFreeSize();

        // 类加载统计
        int loadedClassCount = countLoadedClasses();
        int instanceCount = countInstances();

        return new MemoryUsage(
            totalMemory, freeMemory, usedMemory, maxMemory,
            nativeHeapSize, nativeHeapAllocated, nativeHeapFree,
            loadedClassCount, instanceCount
        );
    }

    // 对比原生加载和插件加载
    public ComparisonResult compareLoadingMethods(File apkFile) {
        // 原生加载基准测试
        MemoryUsage nativeUsage = measureNativeLoading(apkFile);

        // 插件加载测试
        MemoryUsage pluginUsage = measurePluginLoading(apkFile);

        // 计算差异
        long memoryOverhead = pluginUsage.getUsedMemory() - nativeUsage.getUsedMemory();
        float overheadPercentage = (float) memoryOverhead / nativeUsage.getUsedMemory() * 100;

        return new ComparisonResult(
            nativeUsage, pluginUsage,
            memoryOverhead, overheadPercentage
        );
    }
}

内存优化策略：

ClassLoader共享：

// 共享公共库的ClassLoader
public class SharedClassLoaderManager {

    private final Map<String, ClassLoader> sharedClassLoaders = new ConcurrentHashMap<>();

    public ClassLoader getSharedClassLoader(String libraryName) {
        return sharedClassLoaders.computeIfAbsent(libraryName, name -> {
            // 创建共享ClassLoader
            return createSharedClassLoader(name);
        });
    }

    private ClassLoader createSharedClassLoader(String libraryName) {
        // 加载公共库，如support-v4, okhttp等
        List<File> libraryFiles = findLibraryFiles(libraryName);
        String dexPath = buildDexPath(libraryFiles);

        return new DexClassLoader(
            dexPath,
            getOdexDir(libraryName),
            getLibraryDir(libraryName),
            getSystemClassLoader()
        );
    }
}

资源去重与共享：

// 资源去重管理器
public class ResourceDeduplicator {

    public Resources deduplicateResources(Resources hostRes, Resources pluginRes) {
        // 合并资源，去除重复项
        Map<String, Integer> mergedResources = new HashMap<>();

        // 收集宿主资源
        collectResources(hostRes, mergedResources);

        // 收集插件资源，跳过重复项
        collectResources(pluginRes, mergedResources, true);

        // 创建去重后的Resources
        return createDeduplicatedResources(mergedResources);
    }

    private void collectResources(Resources res, Map<String, Integer> target,
                                  boolean skipDuplicates) {
        // 遍历所有资源
        for (int i = 0; i < res.getResources().getTableLength(); i++) {
            String resName = res.getResourceName(i);
            int resId = res.getIdentifier(resName, null, null);

            if (skipDuplicates && target.containsKey(resName)) {
                // 跳过重复资源
                continue;
            }

            target.put(resName, resId);
        }
    }
}

内存缓存优化：

// 智能内存缓存
public class SmartMemoryCache {

    private final LruCache<String, CacheEntry> cache;
    private final Map<String, AccessPattern> accessPatterns = new ConcurrentHashMap<>();

    public SmartMemoryCache(int maxSize) {
        this.cache = new LruCache<String, CacheEntry>(maxSize) {
            @Override
            protected int sizeOf(String key, CacheEntry value) {
                return calculateSize(value);
            }

            @Override
            protected void entryRemoved(boolean evicted,
                                       String key,
                                       CacheEntry oldValue,
                                       CacheEntry newValue) {
                // 根据访问模式决定是否写入磁盘缓存
                if (shouldPersist(key)) {
                    persistToDisk(key, oldValue);
                }
            }
        };
    }

    public void recordAccess(String key) {
        AccessPattern pattern = accessPatterns.get(key);
        if (pattern == null) {
            pattern = new AccessPattern();
            accessPatterns.put(key, pattern);
        }
        pattern.recordAccess(System.currentTimeMillis());
    }

    private boolean shouldPersist(String key) {
        AccessPattern pattern = accessPatterns.get(key);
        if (pattern == null) {
            return false;
        }

        // 基于访问频率和最近访问时间决定是否持久化
        return pattern.getAccessFrequency() > 0.1 &&
               pattern.getLastAccessTime() > System.currentTimeMillis() - 24 * 60 * 60 * 1000;
    }
}

实际内存对比数据：

指标	原生加载	Shadow加载	开销
Dex内存	5.2MB	5.8MB	+12%
资源内存	3.1MB	3.5MB	+13%
Native内存	2.4MB	2.7MB	+12%
类实例数	1,245	1,310	+5%
总内存	10.7MB	12.0MB	+12%

优化建议：

延迟加载：非必要组件延迟到使用时加载
代码压缩：使用ProGuard/R8优化代码
资源精简：移除未使用资源
Native库优化：按需加载Native库

8.6 核心类及其职责划分

整体架构：

Shadow框架核心类
├── 运行时层 (Runtime)
│   ├── ShadowRuntime        # 运行时入口，管理插件环境
│   ├── PluginContext        # 插件上下文，提供插件资源访问
│   └── ShadowApplication    # 插件Application代理
├── 加载层 (Loader)
│   ├── PluginLoader         # 插件加载器接口
│   ├── PluginClassLoader    # 插件类加载器实现
│   └── ComponentManager     # 组件管理器
├── 管理层 (Manager)
│   ├── PluginManager        # 插件管理器接口
│   ├── PluginInfo           # 插件信息封装
│   └── PluginLifecycle      # 插件生命周期管理
└── 支撑层 (Support)
    ├── SecurityManager      # 安全管理器
    ├── CommunicationManager # 通信管理器
    └── ResourceManager      # 资源管理器

核心类详解：

ShadowRuntime - 运行时核心：

public class ShadowRuntime {
    // 单例实例
    private static ShadowRuntime sInstance;

    // 初始化Shadow运行时
    public static void init(Context hostContext) {
        if (sInstance == null) {
            sInstance = new ShadowRuntime(hostContext);
            sInstance.setup();
        }
    }

    // 创建插件Context
    public Context createPluginContext(String pluginId) {
        PluginInfo pluginInfo = pluginManager.getPluginInfo(pluginId);
        return new PluginContextImpl(hostContext, pluginInfo);
    }

    // 获取当前插件Context
    public Context getCurrentPluginContext() {
        return ThreadLocalStorage.getPluginContext();
    }
}

PluginClassLoader - 类加载隔离：

public class PluginClassLoader extends DexClassLoader {

    // 打破双亲委派，优先自己加载
    @Override
    protected Class<?> loadClass(String name, boolean resolve) {
        // 已加载类
        Class<?> clazz = findLoadedClass(name);
        if (clazz != null) {
            return clazz;
        }

        // 系统类委派给父加载器
        if (name.startsWith("android.") || name.startsWith("java.")) {
            return super.loadClass(name, resolve);
        }

        // 尝试自己加载
        try {
            clazz = findClass(name);
            if (resolve) {
                resolveClass(clazz);
            }
            return clazz;
        } catch (ClassNotFoundException e) {
            // 自己加载失败，委派给父加载器
            return super.loadClass(name, resolve);
        }
    }
}

ComponentManager - 组件管理：

public class ComponentManager {

    // 组件注册表
    private final Map<String, ComponentInfo> componentRegistry = new ConcurrentHashMap<>();

    // 注册组件
    public void registerComponent(ComponentInfo info) {
        componentRegistry.put(info.getName(), info);

        // 动态注册广播接收器
        if (info instanceof BroadcastReceiverInfo) {
            registerDynamicReceiver((BroadcastReceiverInfo) info);
        }
    }

    // 查找组件
    public ComponentInfo findComponent(String name) {
        return componentRegistry.get(name);
    }

    // 启动Activity
    public void startActivity(Context context, Intent intent) {
        ComponentInfo target = findComponent(intent.getComponent().getClassName());
        if (target != null) {
            // 路由到正确的插件和组件
            routeToPluginActivity(context, intent, target);
        }
    }
}

PluginManager - 插件生命周期：

public interface PluginManager {
    // 安装插件
    PluginInfo installPlugin(File pluginFile);

    // 加载插件
    Plugin loadPlugin(String pluginId);

    // 卸载插件
    boolean unloadPlugin(String pluginId);

    // 获取插件信息
    PluginInfo getPluginInfo(String pluginId);

    // 获取已加载插件
    List<Plugin> getLoadedPlugins();
}

ResourceManager - 资源管理：

public class ResourceManager {

    // 资源ID映射表
    private final Map<Integer, Integer> resourceIdMap = new ConcurrentHashMap<>();

    // 合并资源
    public Resources mergeResources(Resources hostRes, Resources pluginRes) {
        // 收集所有资源
        Map<String, Integer> allResources = collectAllResources(hostRes, pluginRes);

        // 分配新的资源ID
        Map<String, Integer> allocatedResources = allocateResourceIds(allResources);

        // 创建映射表
        buildResourceIdMap(pluginRes, allocatedResources);

        // 创建合并后的Resources
        return createMergedResources(hostRes, allocatedResources);
    }

    // 转换资源ID
    public int convertResourceId(int pluginResId) {
        Integer hostResId = resourceIdMap.get(pluginResId);
        return hostResId != null ? hostResId : pluginResId;
    }
}

类协作流程：

// 典型的使用流程
public class PluginLauncher {

    public void launchPluginActivity(Context hostContext, String pluginId,
                                    String activityName) {
        // 1. 获取PluginManager
        PluginManager pluginManager = PluginManager.getInstance(hostContext);

        // 2. 加载插件（如果未加载）
        Plugin plugin = pluginManager.getLoadedPlugin(pluginId);
        if (plugin == null) {
            plugin = pluginManager.loadPlugin(pluginId);
        }

        // 3. 创建插件Context
        Context pluginContext = ShadowRuntime.createPluginContext(pluginId);

        // 4. 创建Intent
        Intent intent = new Intent(pluginContext, Class.forName(activityName));

        // 5. 通过ComponentManager路由
        ComponentManager.getInstance().startActivity(hostContext, intent);
    }
}

设计模式应用：

工厂模式 - 创建各种组件实例
代理模式 - 代理系统组件调用
装饰器模式 - 包装Context和Resources
观察者模式 - 监听插件生命周期
策略模式 - 不同的加载和优化策略

通过这样清晰的核心类划分，Shadow框架实现了高内聚、低耦合的架构设计，每个类都有明确的职责边界，便于维护和扩展。

九、宿主与插件通信过程

9.1 宿主向插件通信机制

设计原理：宿主向插件通信主要通过接口调用、广播、Binder和消息总线四种方式实现。Shadow采用统一的服务发现和调用机制，使宿主能够透明地调用插件功能。

核心实现：

服务接口调用（推荐方式）：

// 定义通信接口（放在共享模块中）
public interface IPluginService {
    String getPluginVersion();
    void executeTask(String taskName, Bundle params);
    Bundle queryData(String query);
}

// 宿主端调用
public class HostServiceInvoker {

    public void callPluginService(String pluginId, String serviceName) {
        // 获取插件管理器
        PluginManager pluginManager = PluginManager.getInstance(context);

        // 获取插件
        Plugin plugin = pluginManager.getLoadedPlugin(pluginId);
        if (plugin == null) {
            throw new PluginNotLoadedException(pluginId);
        }

        // 通过插件的ClassLoader加载服务类
        Class<?> serviceClass = plugin.getClassLoader()
            .loadClass(serviceName);

        // 获取服务实例（约定单例模式）
        Method getInstance = serviceClass.getMethod("getInstance");
        Object serviceInstance = getInstance.invoke(null);

        // 转换为接口
        IPluginService pluginService = (IPluginService) serviceInstance;

        // 调用接口方法
        String version = pluginService.getPluginVersion();
        pluginService.executeTask("syncData", new Bundle());
    }
}

广播通信：

// 宿主发送广播到插件
public class HostBroadcastSender {

    public void sendBroadcastToPlugin(String pluginId, String action, Bundle extras) {
        Intent intent = new Intent(action);
        if (extras != null) {
            intent.putExtras(extras);
        }

        // 设置目标插件标识
        intent.putExtra(Constants.EXTRA_TARGET_PLUGIN, pluginId);

        // 通过Shadow的广播代理发送
        ShadowBroadcastProxy.sendBroadcast(context, intent);
    }
}

// Shadow广播代理
public class ShadowBroadcastProxy {

    public static void sendBroadcast(Context context, Intent intent) {
        // 检查是否发送给特定插件
        String targetPlugin = intent.getStringExtra(Constants.EXTRA_TARGET_PLUGIN);

        if (targetPlugin != null) {
            // 定向发送到指定插件
            sendToSpecificPlugin(context, intent, targetPlugin);
        } else {
            // 广播到所有已加载插件
            broadcastToAllPlugins(context, intent);
        }
    }

    private static void sendToSpecificPlugin(Context context, Intent intent,
                                           String pluginId) {
        // 获取插件的PluginContext
        Context pluginContext = ShadowRuntime.getPluginContext(pluginId);
        if (pluginContext != null) {
            // 使用插件的Context发送广播
            pluginContext.sendBroadcast(intent);
        }
    }
}

Binder跨进程通信：

// 宿主端的Binder服务
public class HostBinderService extends Service {

    private final Map<String, IBinder> pluginBinders = new ConcurrentHashMap<>();

    @Override
    public IBinder onBind(Intent intent) {
        return new HostBinderStub();
    }

    private class HostBinderStub extends IHostService.Stub {

        @Override
        public void registerPluginBinder(String pluginId, IBinder binder) {
            pluginBinders.put(pluginId, binder);
        }

        @Override
        public Bundle callPluginMethod(String pluginId, String method,
                                     Bundle params) {
            IBinder pluginBinder = pluginBinders.get(pluginId);
            if (pluginBinder != null) {
                IPluginService pluginService =
                    IPluginService.Stub.asInterface(pluginBinder);
                return pluginService.invoke(method, params);
            }
            return null;
        }
    }
}

消息总线通信：

// 统一的消息总线
public class ShadowMessageBus {

    private static final Map<String, List<MessageHandler>> handlers =
        new ConcurrentHashMap<>();

    // 注册消息处理器
    public static void register(String messageType, MessageHandler handler) {
        handlers.computeIfAbsent(messageType, k -> new CopyOnWriteArrayList<>())
                .add(handler);
    }

    // 发送消息
    public static void post(Message message) {
        List<MessageHandler> typeHandlers = handlers.get(message.getType());
        if (typeHandlers != null) {
            for (MessageHandler handler : typeHandlers) {
                // 在正确的线程执行
                executeOnTargetThread(handler, message);
            }
        }
    }

    // 定向发送到插件
    public static void postToPlugin(String pluginId, Message message) {
        // 添加插件标识
        message.setTargetPlugin(pluginId);

        // 路由到对应插件
        MessageRouter.routeToPlugin(pluginId, message);
    }
}

9.2 插件向宿主通信机制

设计原理：插件向宿主通信主要通过宿主提供的服务接口、回调机制、广播和共享存储实现。Shadow确保插件在安全边界内与宿主交互。

核心实现：

宿主服务接口调用：

// 宿主提供给插件的服务接口
public interface IHostService {
    String getHostVersion();
    Bundle getHostConfig(String key);
    void executeOnHost(String task, Bundle params, HostCallback callback);
    boolean requestPermission(String permission);
}

// 宿主服务实现
public class HostServiceImpl implements IHostService {

    @Override
    public String getHostVersion() {
        return BuildConfig.VERSION_NAME;
    }

    @Override
    public Bundle getHostConfig(String key) {
        // 从宿主配置中读取
        return ConfigManager.getInstance().getConfig(key);
    }

    @Override
    public void executeOnHost(String task, Bundle params, HostCallback callback) {
        // 在宿主主线程执行
        new Handler(Looper.getMainLooper()).post(() -> {
            try {
                Bundle result = executeTask(task, params);
                if (callback != null) {
                    callback.onSuccess(result);
                }
            } catch (Exception e) {
                if (callback != null) {
                    callback.onError(e);
                }
            }
        });
    }
}

// 插件中获取宿主服务
public class PluginHostServiceAccessor {

    public static IHostService getHostService(Context pluginContext) {
        // 通过ShadowRuntime获取宿主服务
        return ShadowRuntime.getService(IHostService.class);
    }

    public void callHostServiceFromPlugin() {
        IHostService hostService = getHostService(context);

        // 调用宿主服务
        String version = hostService.getHostVersion();

        Bundle params = new Bundle();
        params.putString("key", "value");

        hostService.executeOnHost("sync", params, new HostCallback() {
            @Override
            public void onSuccess(Bundle result) {
                // 处理成功结果
            }

            @Override
            public void onError(Throwable error) {
                // 处理错误
            }
        });
    }
}

回调机制：

// 异步回调接口
public interface PluginCallback {
    void onSuccess(Bundle result);
    void onError(int code, String message);
    void onProgress(int progress);
}

// 宿主执行插件请求
public class HostRequestHandler {

    public void handlePluginRequest(String pluginId, Bundle request,
                                   PluginCallback callback) {
        // 验证插件权限
        if (!checkPluginPermission(pluginId, request)) {
            callback.onError(403, "Permission denied");
            return;
        }

        // 异步处理请求
        executorService.submit(() -> {
            try {
                Bundle result = processRequest(request);
                callback.onSuccess(result);
            } catch (Exception e) {
                callback.onError(500, e.getMessage());
            }
        });
    }
}

共享存储通信：

// 通过SharedPreferences共享数据
public class SharedStorageCommunicator {

    // 宿主向插件写数据
    public void hostWriteToPlugin(String pluginId, String key, String value) {
        // 使用插件包名作为存储标识
        String prefName = "shadow_shared_" + pluginId;
        SharedPreferences sp = hostContext.getSharedPreferences(prefName,
            Context.MODE_PRIVATE);
        sp.edit().putString(key, value).apply();

        // 通知插件数据更新
        notifyPluginDataChanged(pluginId, key);
    }

    // 插件读取宿主数据
    public String pluginReadFromHost(String key) {
        // 插件通过宿主Context访问共享存储
        Context hostContext = ShadowRuntime.getHostContext();
        SharedPreferences sp = hostContext.getSharedPreferences(
            "host_shared", Context.MODE_PRIVATE);
        return sp.getString(key, null);
    }
}

9.3 插件之间的通信机制

设计原理：插件间通信采用基于消息总线的发布-订阅模式，结合服务发现机制。Shadow确保插件间通信的安全性和隔离性。

核心实现：

消息总线通信：

// 插件间消息总线
public class InterPluginMessageBus {

    private final MessageRouter messageRouter;
    private final Map<String, PluginMessageHandler> handlers;

    // 发布消息到其他插件
    public void publish(String pluginId, Message message) {
        // 设置发送方
        message.setSender(pluginId);

        // 路由消息
        if (message.getTargetPlugin() != null) {
            // 定向发送
            messageRouter.routeToPlugin(message.getTargetPlugin(), message);
        } else {
            // 广播到所有插件
            messageRouter.broadcastToPlugins(message);
        }
    }

    // 订阅消息
    public void subscribe(String pluginId, String messageType,
                         PluginMessageHandler handler) {
        String key = pluginId + ":" + messageType;
        handlers.put(key, handler);

        // 注册到路由表
        messageRouter.registerHandler(pluginId, messageType, handler);
    }
}

// 消息路由器
public class MessageRouter {

    private final Map<String, Map<String, PluginMessageHandler>> routingTable;

    public void routeToPlugin(String targetPluginId, Message message) {
        Map<String, PluginMessageHandler> pluginHandlers =
            routingTable.get(targetPluginId);

        if (pluginHandlers != null) {
            PluginMessageHandler handler = pluginHandlers.get(message.getType());
            if (handler != null) {
                // 在目标插件的ClassLoader环境下执行
                executeInPluginContext(targetPluginId, () -> {
                    handler.handleMessage(message);
                });
            }
        }
    }
}

服务发现与调用：

// 插件服务注册中心
public class PluginServiceRegistry {

    private final Map<String, Map<String, ServiceInfo>> serviceRegistry;

    // 注册服务
    public void registerService(String pluginId, String serviceName,
                               ServiceInfo serviceInfo) {
        serviceRegistry
            .computeIfAbsent(pluginId, k -> new ConcurrentHashMap<>())
            .put(serviceName, serviceInfo);
    }

    // 发现服务
    public ServiceInfo discoverService(String pluginId, String serviceName) {
        Map<String, ServiceInfo> pluginServices = serviceRegistry.get(pluginId);
        return pluginServices != null ? pluginServices.get(serviceName) : null;
    }

    // 调用服务
    public Bundle callService(String callerPluginId, String targetPluginId,
                            String serviceName, Bundle params) {
        // 检查调用权限
        if (!checkCallPermission(callerPluginId, targetPluginId, serviceName)) {
            throw new SecurityException("Call permission denied");
        }

        ServiceInfo serviceInfo = discoverService(targetPluginId, serviceName);
        if (serviceInfo == null) {
            throw new ServiceNotFoundException(serviceName);
        }

        // 在目标插件环境中执行调用
        return executeInPluginContext(targetPluginId, () -> {
            return serviceInfo.invoke(params);
        });
    }
}

共享数据通信：

// 插件间共享数据管理器
public class InterPluginDataManager {

    // 创建共享数据空间
    public SharedDataSpace createSharedSpace(String spaceName,
                                           List<String> pluginIds) {
        // 验证插件权限
        for (String pluginId : pluginIds) {
            if (!checkPluginPermission(pluginId, "create_shared_space")) {
                throw new SecurityException("Plugin " + pluginId +
                                          " has no permission");
            }
        }

        // 创建共享内存区域
        SharedMemory sharedMemory = createSharedMemory(spaceName);

        // 为每个插件创建访问接口
        Map<String, SharedDataAccessor> accessors = new HashMap<>();
        for (String pluginId : pluginIds) {
            accessors.put(pluginId, createAccessor(pluginId, sharedMemory));
        }

        return new SharedDataSpace(spaceName, sharedMemory, accessors);
    }

    // 数据同步机制
    public void syncData(String sourcePluginId, String targetPluginId,
                        String dataKey, Object data) {
        // 检查同步权限
        if (!checkSyncPermission(sourcePluginId, targetPluginId, dataKey)) {
            return;
        }

        // 序列化数据
        byte[] serialized = serializeData(data);

        // 通过消息总线发送
        Message message = new Message(Message.TYPE_DATA_SYNC);
        message.setData(serialized);
        message.setExtra("key", dataKey);

        interPluginMessageBus.publish(sourcePluginId, message, targetPluginId);
    }
}

事件驱动通信：

// 插件间事件系统
public class PluginEventSystem {

    private final EventBus eventBus;
    private final Map<String, EventChannel> channels;

    // 创建事件通道
    public EventChannel createChannel(String channelName,
                                    EventDeliveryPolicy policy) {
        EventChannel channel = new EventChannel(channelName, policy);
        channels.put(channelName, channel);
        return channel;
    }

    // 订阅事件
    public Subscription subscribe(String pluginId, String channelName,
                                EventHandler handler) {
        EventChannel channel = channels.get(channelName);
        if (channel == null) {
            throw new ChannelNotFoundException(channelName);
        }

        // 验证订阅权限
        if (!channel.canSubscribe(pluginId)) {
            throw new SecurityException("Subscribe permission denied");
        }

        return channel.subscribe(pluginId, handler);
    }

    // 发布事件
    public void publish(String pluginId, String channelName, Event event) {
        EventChannel channel = channels.get(channelName);
        if (channel == null) {
            throw new ChannelNotFoundException(channelName);
        }

        // 验证发布权限
        if (!channel.canPublish(pluginId)) {
            throw new SecurityException("Publish permission denied");
        }

        // 设置事件源
        event.setSource(pluginId);

        // 发布事件
        channel.publish(event);
    }
}

通信安全机制：

// 通信安全验证器
public class CommunicationSecurityVerifier {

    public boolean verifyCommunication(String source, String target,
                                     String action, Bundle data) {
        // 1. 黑白名单检查
        if (!checkWhiteList(source, target)) {
            return false;
        }

        // 2. 权限验证
        if (!checkPermission(source, target, action)) {
            return false;
        }

        // 3. 数据签名验证
        if (!verifyDataSignature(source, data)) {
            return false;
        }

        // 4. 频率限制检查
        if (!checkRateLimit(source, action)) {
            return false;
        }

        // 5. 数据大小限制
        if (!checkDataSize(data)) {
            return false;
        }

        return true;
    }

    private boolean checkPermission(String source, String target,
                                  String action) {
        // 查询权限配置
        PermissionConfig config = permissionManager.getConfig(source, target);

        // 检查action是否在允许列表中
        return config.getAllowedActions().contains(action);
    }
}

性能优化策略：

通信连接池：

// 复用通信连接
public class ConnectionPool {

    private final Map<String, List<Connection>> pool;

    public Connection getConnection(String pluginId) {
        List<Connection> connections = pool.get(pluginId);
        if (connections == null || connections.isEmpty()) {
            return createNewConnection(pluginId);
        }

        // 获取空闲连接
        return connections.remove(0);
    }

    public void returnConnection(String pluginId, Connection connection) {
        List<Connection> connections = pool.computeIfAbsent(pluginId,
            k -> new ArrayList<>());
        connections.add(connection);
    }
}

消息批处理：

// 批量发送消息
public class BatchMessageSender {

    private final Map<String, List<Message>> batchBuffer;

    public void sendBatch(String pluginId, List<Message> messages) {
        // 合并消息
        Message batchMessage = mergeMessages(messages);

        // 批量发送
        messageSender.send(pluginId, batchMessage);
    }

    private Message mergeMessages(List<Message> messages) {
        // 合并消息体，减少通信次数
        Bundle batchData = new Bundle();
        for (int i = 0; i < messages.size(); i++) {
            batchData.putBundle("msg_" + i, messages.get(i).getData());
        }

        return new Message(Message.TYPE_BATCH, batchData);
    }
}

通过以上通信机制，Shadow实现了宿主与插件、插件与插件之间安全、高效、灵活的通信，支持复杂的业务场景和架构需求。

参考博客： juejin.cn/post/684490…

juejin.cn/post/728593…

7. Android Shadow插件化原理深挖（下）：Transform字节码插桩与“零Hook”的底层实现与宿主通信全流程

Q1： 问题：“爱机密” 加密APk是否会影响插件化。

7.0 Shadow Transform核心功能总览

整体架构流程图

Shadow Transform处理的核心功能

Transform处理的功能（字节码结构改变）：

字节码插桩实现的功能（代码逻辑增强）：

7.1 Transform机制的工作原理与顺序控制

7.1.1 工作流程时序图

7.1.2 Transform顺序问题与解决方案

7.1.3 增量编译问题与解决方案

7.1.4 Transform核心源码实现

7.2 字节码插桩详细实现

7.2.1 组件类替换实现

7.2.2 系统API调用重定向实现

7.2.3 生命周期增强实现

7.2.4 资源ID转换实现

7.3 Javassist字节码编辑工具

7.3.1 Javassist vs ASM对比

7.3.2 Javassist核心应用示例

7.3.3 Javassist性能优化

7.4 AOP在Shadow中的应用

7.4.1 AOP实现架构图

7.4.2 AOP实现模式示例

7.5 "零Hook"实现原理

7.5.1 "零Hook"架构图

7.5.2 类继承链重构实现

7.5.3 "零Hook"优势与挑战

7.6 调试与研究实践指南

7.6.1 查看字节码差异的正确姿势

7.6.2 调试Transform的断点设置

7.6.3 Javassist调试辅助工具

7.6.4 性能优化建议

7.7 总结

Transform处理的核心功能：

字节码插桩实现的功能：

八、Shadow安全与底层实现

8.1 安全机制的实现

8.1.1 白名单机制的设计与作用

8.1.2 为何要求插件与宿主包名一致

8.5 内存占用对比：原生加载 vs 插件加载

8.6 核心类及其职责划分

九、宿主与插件通信过程

9.1 宿主向插件通信机制

9.2 插件向宿主通信机制

9.3 插件之间的通信机制

Q1：问题：“爱机密” 加密APk是否会影响插件化。
