油井多相流计量是油田开发生产的核心基础工作，实时准确的流量与含水率数据，是分析油藏状况、制定生产方案的关键依据。当前陆上多数油田进入开采中后期，油井产出液以油气水三相流为主，传统计量方式多采用相分离后单相仪表测量，存在设备体积大、工艺复杂的问题，且含水率检测多为井口取样化验，自动化程度低、实时性差，难以满足油田数字化、连续化计量需求。
相关流量测量技术凭借环境适应性强、可靠性高、测量范围宽的特点，成为多相流计量的重要技术方向，而虚拟仪器技术的发展，为该技术的工程化落地提供了高效实现路径。本案例基于 LabVIEW 开发油井多相流相关流量计量系统，融合同轴线相位法含水率计检测技术与互相关算法，实现油井产出液流量与含水率的一体化、自动化连续测量，解决传统计量的痛点问题。
系统设计原理
相关流量测量
多相流体在管道内流动时产生的流动噪声，可通过上下游间距固定的同类型传感器检测，两路检测信号具有明显的相似性与时延特征。相关流量测量的核心，是通过计算上下游传感器信号的时延，结合传感器间距与管道内径，推导流体流速与体积流量，核心计算公式为：
v=τL
Q=v×4πd2
其中，v为流体流速，L为传感器间距，τ为信号时延，Q为体积流量，d为管道内径。本系统选用同轴线相位法含水率计作为上下游检测传感器，该传感器基于电磁波传播特性，可同时实现含水率与流动噪声信号的采集，完成流量与含水率的一体化检测。
互相关算法
信号时延的精准计算是流量测量的关键，本系统采用互相关算法实现时延检测。互相关函数通过衡量两路随机信号的相似程度，其峰值对应的横坐标即为信号时延，离散化互相关函数计算公式为：
Rxy(j)=N1∑i=1Nx(i)y(i+j)
其中，x(i)为上游离散信号，y(i)为下游离散信号，j为延迟点数，N为离散信号长度。时延τ与延迟点数j、采样周期Δt满足τ=j×Δt，通过该公式可将离散计算结果转换为实际时间延迟。
为提升算法抗干扰能力，系统在算法中集成小波阈值法数据预处理模块，对现场采集的含噪信号进行去噪处理，确保在工业现场复杂环境下，时延计算的准确性与稳定性。经仿真测试，该算法在 1s、5s、10s 不同延时设定下，峰值对应时延与实际设定完全一致，添加随机噪声后仍能精准识别时延，满足现场测量需求。
LabVIEW 软件实现
系统整体架构
基于 LabVIEW 搭建的油井多相流计量系统，采用模块化设计，整体架构分为数据采集、动态显示、计量模型、数据存储四大模块，各模块协同工作，实现从传感器信号采集到流量数据输出的全流程自动化。系统以串口通信为基础，完成同轴线相位法含水率计的频率信号采集，经数据解析与预处理后，传入计量模型进行流量计算，同时将实时数据与曲线在前端界面显示，并以文件形式完成数据存储，实现计量过程的实时性与可追溯性。
数据采集功能
LabVIEW 凭借丰富的硬件驱动与通信协议库，快速实现与测频模块的 RS-485 串口通信。系统首先通过 LabVIEW 的 VISA 串口控件完成串口初始化，自定义设置波特率、校验位、数据位、停止位等参数，满足现场设备通信需求；随后设定固定采样时间间隔，采用被动查询方式，向测频模块发送读取指令，实现 6 路通道数据的批量采集。
针对采集到的多通道数据，LabVIEW 通过数组解析与数据筛选功能，快速提取上下游含水率计对应的通道数据，剔除无效数据，为后续计算提供精准数据源。整个采集过程由 LabVIEW 程序自动循环执行，无需人工干预，采样频率可根据现场需求灵活调整，适配不同油井的流量变化特性。
计量模型集成
LabVIEW 支持与 Matlab 的无缝联动，通过 Matlab Script 节点，将基于 Matlab 编写的互相关算法计量模型嵌入 LabVIEW 程序中。该节点借助 ActiveX 技术调用脚本服务器，实现 LabVIEW 与 Matlab 的数据双向传输，上游离散信号、下游离散信号以数组形式从 LabVIEW 输入至 Matlab Script 节点，经互相关算法计算后，将时延、流速、流量等结果回传至 LabVIEW 主程序。
为实现流量的实时计算，LabVIEW 利用数组缓存功能，将连续采集的数据暂存至循环数组中，当数组长度达到算法计算要求时，自动触发计量模型计算，后续每次采集均更新数组数据，完成流量的动态实时求解，解决了传统离线计算的滞后性问题。
人机交互设计

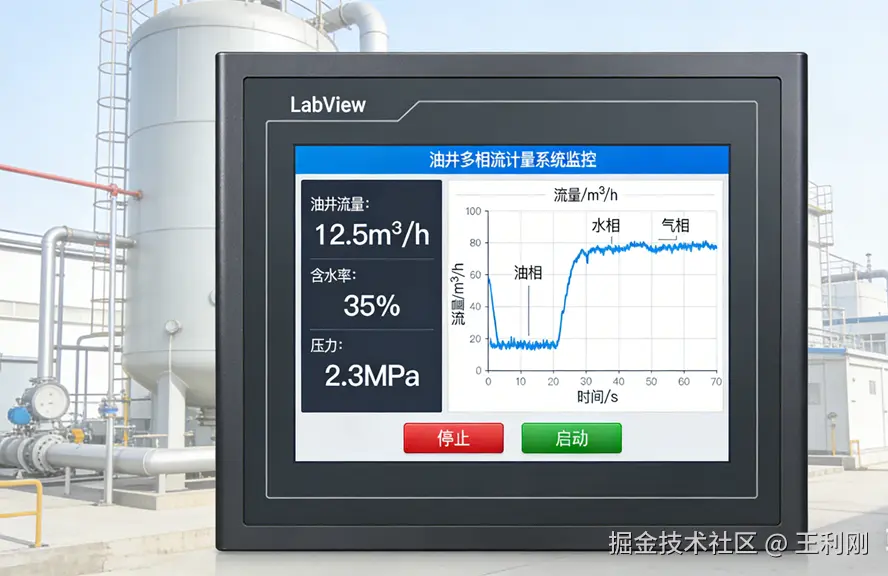

LabVIEW 的图形化编程特性，可快速搭建直观、易用的人机交互界面，界面分为操作区、数据显示区、曲线显示区三个部分，符合工业现场工程师的操作习惯。操作区仅设置 “开始”“结束” 按钮，实现系统的启停控制，同时设计文本输入框，支持用户自定义数据存储文件名；数据显示区通过数值显示控件，实时展示当前时间、上下游传感器检测数据、含水率、瞬时流量等关键参数，数据刷新与采集同步；曲线显示区利用 Waveform Chart 控件，动态绘制上下游传感器信号曲线与流量变化曲线，直观反映信号的相关性与时延特征，以及流量的实时变化趋势。
数据存储功能
借助 LabVIEW 的文件 I/O 操作功能，系统将采集的原始数据、计算得到的流量与含水率数据，以 TXT 或 Excel 格式进行本地存储，存储内容包含数据采集时间、上游信号值、下游信号值、含水率、瞬时流量等信息，数据按时间戳自动排序，方便后续的数据分析、追溯与报表生成。同时，LabVIEW 支持数据的断点续存，避免因系统临时停机导致的数据丢失，提升数据存储的可靠性。
现场应用测试
本系统在油田计量间完成现场挂接试验，系统与计量间管道无缝连接，对多组阀组分别进行连续 5 分钟的计量测试。试验过程中，LabVIEW 系统稳定运行，数据采集无丢包、无延迟，界面曲线实时刷新，清晰反映上下游传感器信号的相关性与时延特征。
以工业常用涡轮流量计的测量结果为参考标准，对系统测量数据进行对比分析，7 组试验中，测量误差最小为 5.21%，最大为 19.07%，平均误差 11.36%，且流量变化趋势与涡轮流量计完全一致。试验结果表明，基于 LabVIEW 的油井多相流相关流量计量系统，能够适应油田现场的复杂工况，实现油井多相流的连续、自动、准确测量，满足油田生产的实际计量需求。
系统应用优势
LabVIEW 技术特性
LabVIEW 的图形化编程方式，无需复杂的代码编写，大幅降低了系统的开发难度与周期，工程师可通过控件拖拽与连线，快速实现程序逻辑搭建与界面设计；丰富的硬件驱动库与通信协议，使其可与各类传感器、采集模块无缝对接，提升了系统的硬件兼容性与扩展性；支持与 Matlab、C/C++ 等软件的混合编程，可灵活集成各类复杂算法，弥补了图形化编程在复杂数值计算中的不足。
工程应用价值
该系统基于 LabVIEW 实现了油井多相流流量与含水率的一体化计量，无需配备相分离设备，设备体积小、现场安装便捷，适配油田井口、计量间等多种应用场景；系统全程自动化运行，替代了人工取样化验与离线计算，大幅提升了计量的实时性与自动化水平，降低了人工成本；数据的实时显示、存储与追溯功能，为油田数字化管理提供了精准的数据源，助力油藏分析与生产方案的优化制定。
