Android布局资源详解

用户295569101132
0 阅读6分钟

android资源类型

在Android开发中，res/目录下的资源管理是核心基础。

1. 图片资源

图片资源通常存放在res/drawable目录及其密度变体目录（如drawable-hdpi、drawable-xhdpi等）中。

核心知识点：

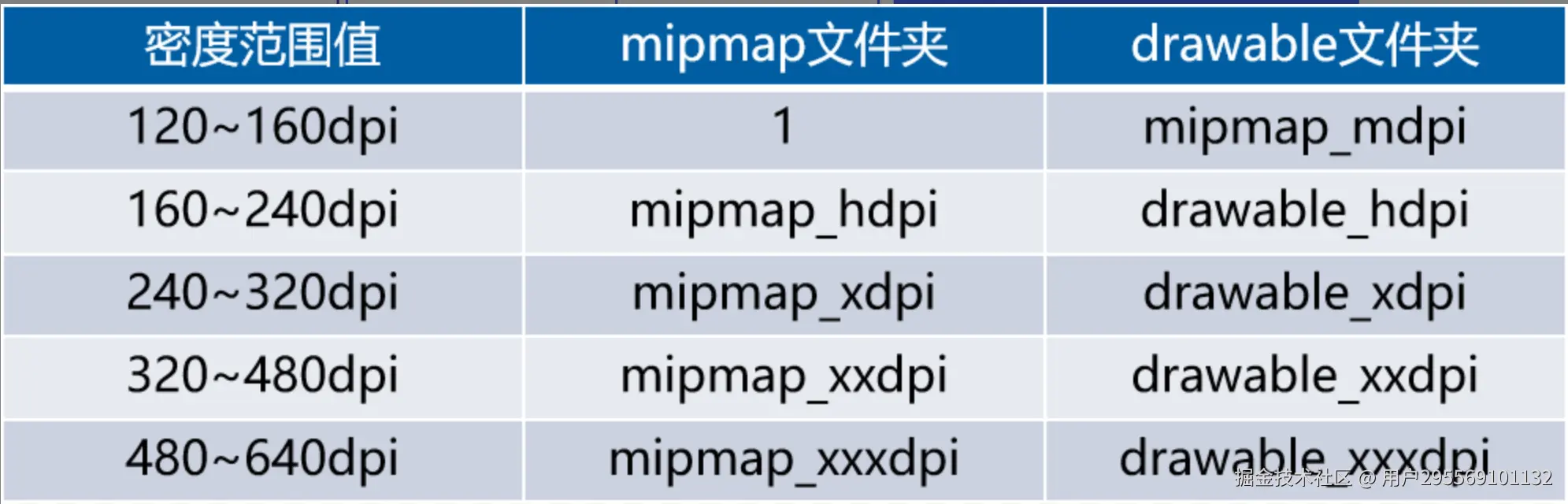

  • 屏幕适配：为了适应不同屏幕密度的设备，需要为同一张图片提供多个分辨率的版本，分别放入对应的drawable-density文件夹。系统会根据设备屏幕密度自动加载最匹配的图片。 image.png
  • 支持格式：主要支持.png（无损，首选）、.jpg（有损）以及Android 5.0后引入的矢量图（.xml格式，基于VectorDrawable），矢量图可以无限缩放而不失真，有助于减小APK体积。
  • 引用方式：
  • （1）通过Java代码调用图片资源文件
  • 在Activity中可以通过getResources().getDrawable()方法调用图片资源文件

//调用mipmap文件夹中资源文件 getResources().getDrawable(R.mipmap.ic_launcher);

//调用以drawable开头的文件夹中的资源文件 getResources().getDrawable(R.drawable.icon);

(2) 在XML布局文件中调用图片资源

@mipmap/ic_launcher //调用mipmap文件夹中的资源文件

@drawable/icon //调用以drawable开头的文件夹中的资源文件

2. 主题和样式资源

样式（Style）和主题（Theme）资源定义在res/values/styles.xml文件中，用于统一管理控件或界面的外观属性。

核心知识点：

  • 样式（Style） ：针对单个View控件的属性集合。例如，定义一个包含文字大小、颜色的样式，可以让多个TextView复用该样式，避免重复代码
  • 主题（Theme） ：针对整个Activity或应用的样式集合。主题不仅可以控制文字颜色、大小，还可以控制窗口背景、标题栏、状态栏等。
  • 继承机制：支持样式继承，可以基于系统自带主题（如Theme.AppCompat.Light）进行扩展，只需修改特定的属性值即可实现自定义外观
  • 设置主题
  • （1）在AndroidManifest.xml文件中设置主题 android:theme ="@style/AppTheme"
  • （2）在Java代码中设置主题 setTheme(R.style.AppTheme);
  • 设置样式
  • (1)在XML布局文件,如res/layout文件夹中的activity_main.xml中引用样式 style="@style/textViewSytle"

3. 布局资源

布局资源是Android UI界面的“骨架”，存放在res/layout/目录下，通常以XML文件形式定义。

  • 调用布局资源的方式有2种：

（1）通过Java代码调用布局资源文件

//在Activity的onCreate()方法中调用activity_main.xml布局文件 setContentView(R.layout.activity_main);

（2）在XML布局文件中调用布局资源文件

//在XML布局文件中调用activity_main.xml布局文件

<include layout="@layout/activity_main"/>

4. 字符串资源

字符串资源存放在res/values/strings.xml文件中。

字符串标签<string></string>定义字符串的标签

<resources> <string name="app_name">字符串</string> </resources>

  • 调用字符串资源的方式有2种：
  • （1）通过Java代码调用字符串资源 getResources().getString(R.string.app_name);

（2）在XML布局文件中调用字符串资源 @string/app_name

5. 颜色资源

颜色资源存放在res/values/colors.xml文件中。

  • 颜色格式：支持RGB、ARGB格式（8位十六进制，如#FF0000为红色，#FFFF0000为带透明度的红色）
  • 定义与引用：定义颜色值（<color name="colorPrimary">#3F51B5</color>）。
  • 颜色标签： <color></color>：定义颜色的标签

<resources> <color name="colorPrimary">#3F51B5</color> </resources>

  • 引用方式与字符串类似：（1）在XML布局文件中调用尺寸资源@color/colorPrimary

（2）通过Java代码调用尺寸资源R.color.colorPrimary。

6. 尺寸资源

尺寸资源存放在res/values/dimens.xml文件中。

  • 单位：

    • dp（密度无关像素） ：推荐用于控件宽度、高度、边距。保证在不同屏幕密度的设备上显示的物理尺寸大致相同。
    • sp（缩放无关像素） ：推荐用于文字大小。它会随着用户在系统设置中调整字体大小偏好而自动缩放，保证无障碍体验。

  • 尺寸的标签：

<dimen></dimen>：定义尺寸的标签

<resources> <dimen name="activity_horizontal_margin">16dp</dimen> </resources>

  • 引用方式：

（1）通过Java代码调用尺寸资源 getResources().getDimension(R.dimen.activity_horizontal_margin);

（2）在XML布局文件中调用尺寸资源 @dimen/activity_horizontal_margin。

二、四种常用布局资源详细介绍

1. 线性布局（LinearLayout）

核心特征：所有子控件按照单一方向（水平或垂直）依次排列，不会自动换行，是最基础、最常用的布局方式

核心属性：

  • android:orientation：设置排列方向，vertical（垂直）或horizontal（水平）
  • android:layout_weight：设置权重，让子控件按比例分配父布局的剩余空间，可实现等比例自适应效果

适用场景：表单界面、列表项、导航栏、按钮组、简单的垂直/水平排版界面

示例代码：

<LinearLayout
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:orientation="horizontal">

    <Button
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        android:text="按钮1" />

    <Button
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        android:text="按钮2" />
</LinearLayout>

2. 相对布局（RelativeLayout）

核心特征：通过指定子控件相对于父容器或其他兄弟控件的位置来进行定位，不限制固定的排列方向，灵活性极高

核心属性：

  • 相对于父容器：android:layout_centerInParent（居中）、android:layout_alignParentBottom（贴紧底部）等
  • 相对于兄弟控件：android:layout_below（在某控件下方）、android:layout_toRightOf（在某控件右侧）等

适用场景：登录页面、个人中心、详情页、需要灵活定位控件的复杂界面

示例代码：

<RelativeLayout
    android:layout_width="match_parent"
    android:layout_height="wrap_content">

    <TextView
        android:id="@+id/title"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerHorizontal="true"
        android:text="标题" />

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@id/title"
        android:layout_alignLeft="@id/title"
        android:text="描述信息" />
</RelativeLayout>

3. 帧布局（FrameLayout）

核心特征：最简单的布局容器，所有子控件默认堆叠在左上角，后添加的控件会覆盖在先添加的控件之上

核心属性：

  • android:layout_gravity：设置子控件在容器内的对齐方式（如居中、靠右等）

适用场景：作为Fragment的容器、图片叠加层、角标、加载动画、简单的叠加式界面

示例代码：

<FrameLayout
    android:id="@+id/fragment_container"
    android:layout_width="match_parent"
    android:layout_height="match_parent" />

4. 表格布局（TableLayout）

核心特征：按照行和列的形式组织控件，结构类似于HTML中的<table>标签，排版整齐规范

核心功能：

  • stretchColumns：设置某些列为“可拉伸”，填满屏幕剩余宽度
  • shrinkColumns：设置某些列为“可收缩”，防止内容溢出
  • collapseColumns：隐藏指定的列

适用场景：计算器界面、数据统计表、日历、规整的网格类界面

示例代码：

xml

<TableLayout
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:stretchColumns="1">

    <TableRow>
        <TextView android:text="姓名：" />
        <EditText android:hint="请输入姓名" />
    </TableRow>

    <TableRow>
        <TextView android:text="年龄：" />
        <EditText android:hint="请输入年龄" />
    </TableRow>
</TableLayout>
