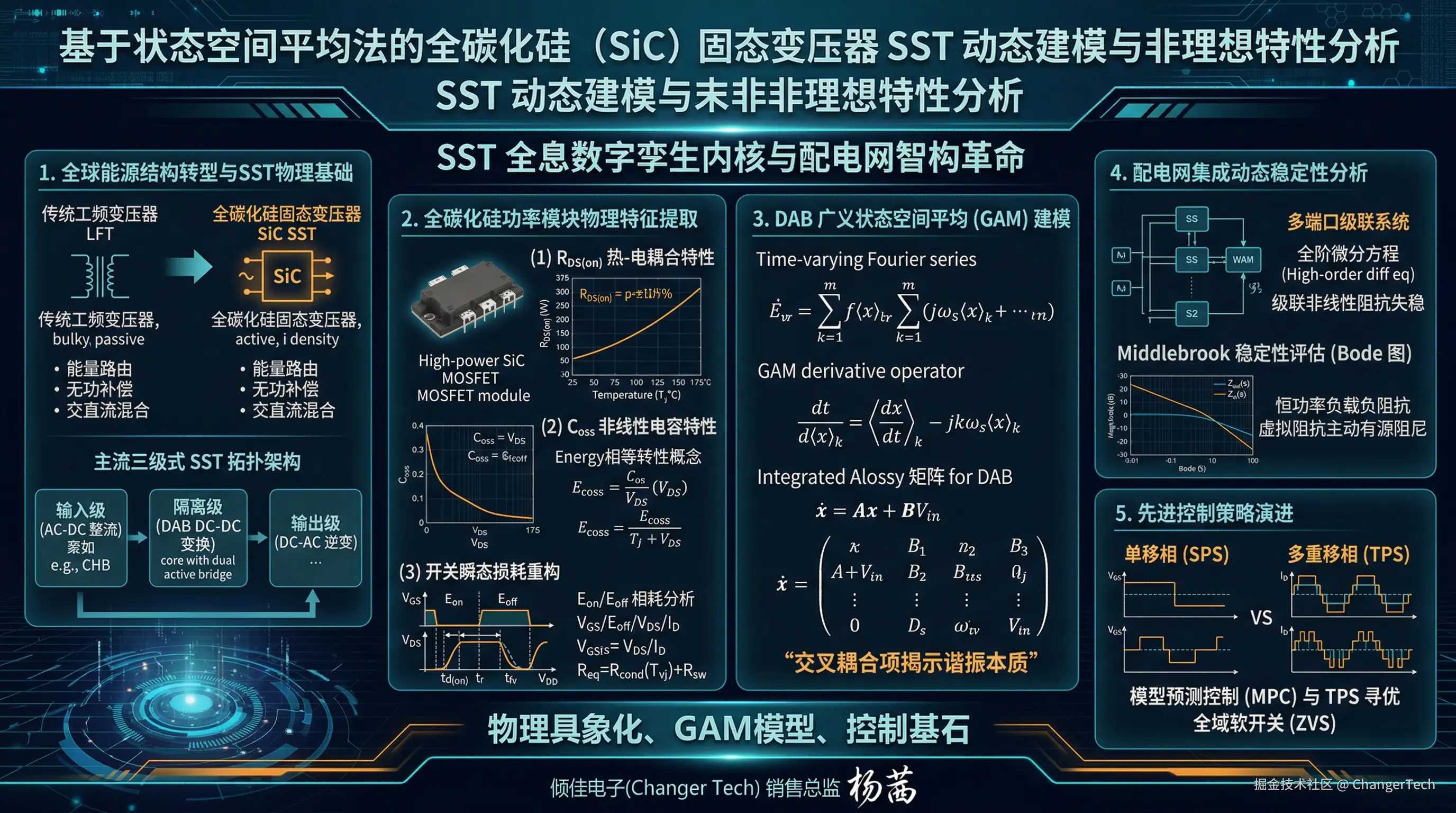

基于状态空间平均法的固态变压器SST动态建模与非理想特性分析

基于状态空间平均法的全碳化硅（SiC）固态变压器SST动态建模与非理想特性分析

固态变压器技术演进与配电网重构的物理基础

在全球能源结构向深度脱碳与高度分布化转型的宏观背景下，现代配电网正在经历从传统的单向潮流辐射状网络向交直流混合、源网荷储高度互动的有源微电网集群的深刻演变。在这一进程中，传统工频无源变压器（Low-Frequency Transformer, LFT）暴露出了难以克服的技术瓶颈。传统变压器依赖于庞大的硅钢片铁芯与铜绕组，不仅体积与重量极其巨大，而且本质上是一种被动的电磁能量传递装置。它对直流偏置极为敏感，完全缺乏对电压暂降的支撑能力、对谐波的阻断能力以及对系统潮流的主动路由与调节能力 。

为了满足未来智能电网的严苛要求，固态变压器（Solid State Transformer, SST）作为一种颠覆性的电力电子装备应运而生 。固态变压器通过将高频磁性元件与多级先进电力电子变换器深度融合，不仅实现了与传统变压器相同的电气隔离与电压等级变换功能，更赋予了电网节点前所未有的主动控制维度。固变SST能够实现无功功率的实时本地补偿、电网电压的平滑调节、双向有功潮流的精确调度、故障电流的超快速切断以及交直流多端口的灵活组网 。在典型的系统级设计中，固变SST的体积和重量相比同容量的工频变压器可削减高达百分之八十，这使其在城市密集区配电、轨道交通牵引系统、全电船舶、航空航天以及大功率电动汽车极速充电站等对功率密度要求极高的领域展现出不可替代的战略价值 。

主流的配电网级固态变压器普遍采用三级式（Three-Stage）拓扑架构，以实现交直流的完全解耦与多端口能量的精细化管理 。该架构的首级为输入级（AC-DC整流器），通常采用级联H桥（Cascaded H-Bridge, CHB）或模块化多电平变换器（Modular Multilevel Converter, MMC），其核心职责是将中高压交流电网的电能整流为稳定的高压直流母线电压，同时强制实现网侧的单位功率因数校正（PFC）并隔离电网侧的低频谐波与电压波动 。中间级为隔离级（DC-DC变换器），这是固变SST实现体积缩减与电气隔离的心脏地带，目前工业界与学术界最广泛采用的拓扑为双有源桥（Dual Active Bridge, DAB）变换器或串联谐振变换器（SRC）。DAB变换器通过连接在原副边的高频变压器传输能量，其工作频率通常在数十千赫兹至上百千赫兹之间，正是这种高频化运作使得隔离变压器的体积得以呈指数级缩小 。末级为输出级（DC-AC逆变器），负责将低压直流母线上的电能逆变为符合用户端标准的低压交流电，或直接提供低压直流端口供直流微电网及储能系统接入 。

然而，固变SST架构的复杂性与多级联特性，为其系统级动态建模与宽频带控制稳定性分析带来了前所未有的挑战。特别是在功率半导体技术发生代际更迭的今天，碳化硅（SiC）金属氧化物半导体场效应晶体管（MOSFET）凭借其宽禁带物理特性——包括十倍于硅（Si）的击穿电场强度、三倍的导热率以及极高的电子饱和漂移速度，已全面取代传统的硅基IGBT，成为构建高压大容量SST的绝对核心器件 。SiC MOSFET不仅具备极低的导通电阻（RDS(on)​）从而大幅降低了静态传导损耗，更重要的是，其极小的极间寄生电容和彻底消除的少子拖尾电流，使得固变SST的开关频率可以向数百千赫兹乃至兆赫兹领域迈进 。倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。

基本半导体代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

但是，器件开关速度的纳秒级跃升与系统级建模的宏观近似之间产生了严重的物理冲突。在经典的开关变换器状态空间平均（State-Space Averaging, SSA）建模理论中，通常假设开关器件为理想开关，忽略器件的导通压降、开关瞬态的能量耗散、死区时间（Dead-time）的换流效应以及结电容带来的电压变化率（dv/dt）延迟 。对于低频运行的传统硅基变换器，这种理想化假设所引入的误差在工程可接受的范围内。然而，对于全SiC模块构建的高频固变SST，尤其是其核心的隔离级DAB变换器，微观尺度的非理想特性会被高频开关动作剧烈放大。例如，SiC MOSFET的非线性输出寄生电容（Coss​）会在死区时间内与高频变压器的漏感发生复杂的充放电与高频谐振行为，这不仅决定了零电压软开关（Zero-Voltage Switching, ZVS）的物理边界，更导致实际作用于变压器两端的有效移相角严重偏离数字控制器的指令值，引发功率传输的稳态计算溃缩与动态响应失真 。此外，SiC器件的导通电阻具有极其显著的正温度系数，在满载发热状态下，阻尼特性的动态漂移会直接改变系统状态矩阵的极点分布，进而影响大信号瞬态下的鲁棒稳定性 。

基于上述工程痛点与理论空白，本文将深入开展基于状态空间平均法的全SiC固态变压器动态建模与非理想特性解析研究。报告将从基本半导体（BASiC Semiconductor）一系列工业级与车规级大功率SiC MOSFET模块的底层物理特性切入，系统性地提取并量化包括导通阻抗温度漂移、寄生电容非线性延迟、杂散电感振荡以及开关/反向恢复能量在内的全维微观参数。随后，通过严密的数学推导，将这些非理想物理参量等效映射并深度融合至DAB变换器的广义状态空间平均（Generalized Average Modeling, GAM）方程中。本研究旨在建立一套兼具物理高保真度与计算高效性的解析模型，为固变SST在交直流混合微电网中的级联稳定性分析、高阶多重移相（TPS）控制律的设计以及高频电磁热多物理场数字孪生提供坚实的理论体系支撑。

全碳化硅功率模块物理参数提取与非线性特征分析

在进行系统级动态方程推导之前，构建准确的底层物理参数映射矩阵是提升模型保真度的先决条件。状态空间模型中的每一个常数矩阵元素，在实际物理世界中都对应着高度非线性且跨物理域（电、磁、热）耦合的器件特性。为确保理论模型的工业适用性与前瞻性，本研究详尽提取并解构了基本半导体（BASiC Semiconductor）专门针对固态变压器、电动汽车极速充电及储能系统开发的一系列1200V工业级及车规级SiC MOSFET半桥功率模块的原始测试数据 。

这些模块的电流等级跨越了从60A至540A的极宽范围，涵盖了标准的34mm、62mm封装，以及针对极端功率密度和严苛热循环寿命设计的Pcore™2 ED3封装（采用高性能氮化硅 Si3​N4​ 活性金属钎焊 AMB 陶瓷基板与铜基板以实现极低热阻）。为了在宏观状态空间方程中精确嵌入器件的瞬态行为，必须对提取到的关键静态与动态参数进行深度物理机制分析。

下表系统性地汇总了构建GAM动态模型所需的核心物理参量（测试基准条件为：VDS​=800V，驱动电压VGS​=+18V/−4V 或 −5V，f=100kHz的寄生电容探测条件，以及对应的特定内部与外部栅极电阻值）：

模块型号	电流容量 (ID​)	RDS(on)​ 典型值 (25∘C/175∘C)	输出电容 Coss​	栅极电荷 QG​	开通损耗 Eon​ (25∘C)	关断损耗 Eoff​ (25∘C)	寄生电感 Lσ​	内部栅阻 RG(int)​
BMF60R12RB3	60 A	21.2 mΩ/37.3 mΩ	157 pF	168 nC	1.7 mJ	0.8 mJ	40 nH	1.40 Ω
BMF80R12RA3	80 A	15.0 mΩ/26.7 mΩ	210 pF	220 nC	N/A	N/A	N/A	1.70 Ω
BMF120R12RB3	120 A	10.6 mΩ/18.6 mΩ	314 pF	336 nC	6.9 mJ	3.0 mJ	N/A	0.70 Ω
BMF160R12RA3	160 A	7.5 mΩ/13.3 mΩ	420 pF	440 nC	8.9 mJ	3.9 mJ	40 nH	0.85 Ω
BMF240R12E2G3	240 A	5.0 mΩ/8.5 mΩ	0.90 nF	492 nC	7.4 mJ	1.8 mJ	N/A	0.37 Ω
BMF240R12KHB3	240 A	5.3 mΩ/9.3 mΩ	0.63 nF	672 nC	11.8 mJ	2.8 mJ	30 nH	2.85 Ω
BMF360R12KHA3	360 A	3.3 mΩ/5.7 mΩ	0.84 nF	880 nC	12.5 mJ	6.6 mJ	30 nH	2.93 Ω
BMF540R12KHA3	540 A	2.2 mΩ/3.9 mΩ	1.26 nF	1320 nC	37.8 mJ	13.8 mJ	30 nH	1.95 Ω
BMF540R12MZA3	540 A	2.2 mΩ/3.8 mΩ	1.26 nF	1320 nC	15.2 mJ	11.1 mJ	30 nH	1.95 Ω

(数据说明：本表中的RDS(on)​为芯片级结温测试数据，实际应用中端子级的等效电阻会因封装引线电阻的存在而略高。Eon​数据已经包含了桥臂互补器件体二极管的反向恢复能量注入。)

导通阻抗（RDS(on)​）的热-电正反馈耦合特性

在经典的状态空间矩阵中，表示系统能量耗散的电阻矩阵通常被设定为时不变常数。然而，从上述大数据的纵向对比中可以得出明确结论：SiC MOSFET的导通电阻存在极其显著的正温度系数。以540A顶级电流容量的BMF540R12MZA3模块为例，其在室温（25∘C）下展现出极其优异的2.2 mΩ低阻抗，但当模块运行在严苛满载条件且虚拟结温升至安全极限（175∘C）时，由于晶格热振动加剧导致漂移区电子迁移率大幅度下降，该阻值剧增至3.8 mΩ，增幅高达72% 。

这种剧烈的热致参数漂移对固变SST的动态建模具有决定性的影响。固态变压器在进行大功率潮流传输时，热累积是一个相对缓慢的宏观过程（时间常数在秒至分钟级），而电磁瞬态是极快的微观过程（微秒至毫秒级）。如果状态空间模型未能捕捉这一正温度系数特性，不仅会造成稳态效率评估的巨大乐观偏差，更危险的是会导致对控制系统阻尼比（Damping Ratio）的错误预判。在构建高保真GAM模型时，必须引入一个虚拟的热网络状态变量方程，实时接收电磁模块输出的损耗功率（导通损耗加开关损耗），计算出当前的瞬态结温，并以查表插值（Look-up Table）或多项式拟合的方式将RDS(on)​(Tvj​)实时反馈更新至系统状态矩阵的对角线元素中，从而形成闭环的热-电多物理场耦合动态模型 。

结电容非线性演化与开关暂态的本质关联

SiC功率模块的开关动态响应深刻依赖于其内部的三个核心寄生电容：输入电容（Ciss​）、输出电容（Coss​）和反向传输电容（米勒电容，Crss​）。不同于理想的线性电容器，SiC MOSFET的结电容展现出极强的电压非线性相关性（Voltage-dependent nonlinearity）。在漏源电压VDS​极低时（即器件刚退出导通状态的瞬间），结耗尽层极薄，导致电容值呈现峰值；而随着VDS​向母线电压（如800V）攀升，耗尽层迅速展宽，电容值呈指数级坍塌。例如，特定的SiC MOSFET在VDS​=13V时Coss​高达2 nF，而当电压攀升至133V时则断崖式下跌至0.5 nF 。

在DAB隔离变换器的高频换流分析中，Coss​是决定零电压软开关（ZVS）轨迹与换流死区时间的唯一储能元件 [19, 30]。为了在平均模型中量化这种非线性电容带来的能量转换影响，必须采用能量等效电容（Energy-related effective output capacitance, Co(er)​）和时间等效电容（Time-related effective output capacitance, Co(tr)​）的概念。表中所列的Coss​存储能量（Ecoss​），例如BMF540R12KHA3模块的509 μJ ，即是基于积分关系 Ecoss​=∫0Vbus​​v⋅Coss​(v)dv 获得的宏观物理量。在后续的状态空间寄生延迟补偿推导中，利用这一等效能量值可以极其精确地计算出在不同负载电流下开关节点电压跃变所需的绝对死区等待时间，这是消除广义状态平均模型稳态偏置的核心理论依据 。

封装杂散电感与高频谐振（Ringing）的动态冲击

高频大电流换流必然带来高时间导数的电流冲击（di/dt）。根据电磁感应定律 ΔV=Lσ​dtdi​，模块封装内部以及外部直流母排（DC-link）的杂散电感（Lσ​）将成为破坏系统理想动态的罪魁祸首。从提取的模块参数来看，基本半导体通过先进的三维封装与布线技术，将大部分大功率模块的Lσ​成功限制在30∼40 nH的极低水平（如BMF240R12KHB3的30 nH ）。

即便如此，在高达10 kA/μs量级的开关瞬态下，区区30 nH的寄生电感仍会产生300V以上的瞬态电压过冲（Voltage Overshoot）。更为复杂的是，在关断瞬态的末期，该寄生电感Lσ​会与器件的等效输出电容Coss​形成高频串联谐振回路，导致漏源电压VDS​与漏极电流ID​产生强烈的甚高频衰减振荡（Ringing）。这种振荡不仅严重恶化了电磁干扰（EMI）频谱分布，还会通过米勒电容（Crss​）将位移电流耦合至栅极驱动回路，甚至可能引发致命的dv/dt诱导误导通（False Turn-on / Shoot-through）。

在构建降阶的固变SST大信号状态空间平均模型时，直接仿真这种数十兆赫兹的谐振现象会导致微分方程的刚性剧增和计算维度的爆炸。因此，合理的建模降维策略是通过微观尺度的子电路仿真或实验提取，将由于振荡与过冲导致的额外能量耗散折算至总体开关损耗（Eon​、Eoff​）中，进而通过能量等效电阻的形式隐式地反映在宏观状态矩阵中 。

计及非理想因素的碳化硅开关瞬态损耗模型重构

固变SST系统宏观状态空间模型的高保真度，高度依赖于对开关瞬态过程中微观能量耗散的精确估算。传统的线性损耗模型假设电压与电流在开关期间呈理想的线性交叉变化，这种极度简化的几何近似在面对具有非线性米勒平台、非线性结电容以及寄生电感反馈效应的SiC MOSFET时，其预测误差可能高达30%∼50% 。

为了给状态空间平均模型提供准确的能量阻尼边界条件，必须基于器件物理机制，建立分阶段、分时间步的开关瞬态动力学方程。以半桥拓扑中下管MOSFET（Device Under Test, DUT）的硬开关导通过程为例，其动态轨迹可被严密地划分为四个连续的非线性时域区间 ：

1. 栅极充电与开通延迟阶段（Turn-on Delay Time, td(on)​）

在这一阶段，由外部栅极驱动器输出的正向驱动电压（如VGG​=+18V）开始通过外部驱动电阻RG(on)​和模块内部栅阻RG(int)​对输入电容Ciss​进行充电。漏极电流ID​保持为零，漏源电压VDS​维持在母线电压VDC​。此时的状态方程为单阶RC充电响应：

VGS​(t)=VGG​(1−e−(RG(on)​+RG(int)​)Ciss​t​)

当VGS​(t)达到器件开启的物理阈值电压VGS(th)​时，本阶段结束。模块的内部栅阻RG(int)​（如BMF240R12KHB3的2.85 Ω ）与输入电容共同构成了不可消除的物理延迟本底。

2. 漏极电流雪崩上升阶段（Current Rise Time, tr​）

一旦VGS​跨越阈值，MOSFET进入饱和区，沟道电流ID​依据跨导特性（Transconductance, gfs​）快速攀升，直至承担全部的电感负载电流Iload​。在此过程中，回路中巨大的di/dt会在寄生电感Lσ​上感应出阻碍电流变化的负向压降：

dtdiD​​=(RG(on)​+RG(int)​)Ciss​gfs​(VGS​−VGS(th)​)​

由于源极寄生电感的负反馈效应，实际施加在芯片栅源两端的净电压上升率会被削弱，这一物理机制客观上限制了SiC器件所能达到的极致di/dt边界，并在一定程度上充当了被动缓冲器 。

3. 漏源电压坍塌阶段（Voltage Fall Time, tfv​）

当沟道电流完全接管负载电流后，VGS​被强制钳位在米勒平台电压（Miller Plateau Voltage, Vpl​）。此时，驱动回路提供的所有瞬态电流iG​全数注入米勒电容Crss​（即栅漏电容Cgd​），以抽取其空间电荷。由于Crss​表现出强烈的非线性，其放电速率决定了VDS​从VDC​跌落至导通压降水平的速度： dtdVDS​​=−Crss​(VDS​)iG​​=−(RG(on)​+RG(int)​)Crss​(VDS​)VGG​−Vpl​​ 在极高压（如1200V）应用中，该阶段是开通损耗Eon​产生的核心区间。同时，上桥臂体二极管的反向恢复电流会在此阶段叠加至下管的导通电流中。尽管SiC体二极管几乎不存在少数载流子的复合拖尾，但其结电容的充放电依然会产生位移电流形式的恢复尖峰（例如BMF240R12KHB3的最大反向恢复电流Irm​高达189 A ），这部分伴生能量积分即为额外的反向恢复损耗Err​ 。

4. 深度导通与米勒平台退出阶段

当VDS​彻底下降至线性电阻区（ID​×RDS(on)​）后，米勒效应解除，VGS​继续遵循一阶RC特性向稳态驱动电压（+18V）攀升，以使得沟道达到极低阻抗状态。

通过对上述四个子区间的电压与电流在时间轴上进行严密的分段积分，并对关断瞬态（Turn-off transition）执行对偶物理过程推导，可以得到高精度的单次开关能量损耗分析解 ：

Eon​=∫tdelay​tfv​​VDS​(t)⋅ID​(t)dt+Err​

Eoff​=∫toff−delay​tfi​​VDS​(t)⋅ID​(t)dt

这套高保真数学模型揭示了一个系统级结论：在固变SST状态空间建模中，任何单一工作点的开关损耗都不是静态定值。它是一个同时受直流母线电压VDC​、瞬态传输电流Iload​、虚拟结温Tvj​以及栅极驱动外部条件严格约束的多维高度非线性函数 。为了兼顾宏观系统的仿真效率，本报告采用构建高维响应面（Response Surface Methodology）或三维多项式曲面拟合的方式，将基于物理微观机制推导出的损耗群落固化为快速查询模块，直接为接下来的状态空间平均矩阵提供随工况自适应漂移的等效衰减参数 。

DAB变换器的广义状态空间平均（GAM）连续时间建模理论

全碳化硅固态变压器的隔离级——双有源桥（DAB）变换器，构成了整个能量路由系统的动力学内核。DAB变换器依靠原、副边两个独立受控的全桥电路产生高频方波电压，通过调节两者之间的移相角（Phase Shift, ϕ），控制能量在高频变压器漏感两端的双向吞吐 。

传统的开关变换器建模高度依赖于状态空间平均（State-Space Averaging, SSA）理论。经典SSA方法的核心逻辑是在一个完整的开关周期内对系统所有的微分方程求数学期望（即计算滑动时间窗内的直流平均值），以此过滤掉系统内部因高频开关动作引起的纹波，从而得到一套描述系统低频（直流）大信号包络演化轨迹的非线性连续模型 。这种方法对于处理Buck、Boost等本质上依靠直流电感储能来传递功率的非隔离变换器极为有效。

然而，将经典SSA理论强行移植至DAB变换器时，遭遇了不可逾越的数学“奇点”与物理失真。根本原因在于：DAB变换器中负责能量转换与隔离的高频变压器及其串联漏感Lk​，其内部流淌的是纯粹的高频交流电流（即交流链路 AC-link）。纯交流信号在一个完整开关周期内的直流平均积分值严格恒等于零。一旦执行经典的周期平均运算，电感电流这一决定系统动态能量流转的最核心状态变量将被数学手段彻底抹除，导致状态矩阵降阶、功率传输机制崩塌，系统完全失去对动态暂态行为的描述能力 。

为了攻克交-直流耦合系统建模的理论壁垒，本报告全面引入广义状态空间平均法（Generalized Average Modeling, GAM） 重构SST隔离级的连续时间方程 。

广义状态空间平均（GAM）的核心数学框架

GAM理论的数学基石是时变傅里叶级数展开。它突破了仅仅关注信号“直流成分”的局限，允许在滑动时间窗内动态追踪信号的任意高次谐波的包络幅值与相位演化轨迹。对于任意呈现周期开关特性的时间变量 x(τ)，在给定的基础开关角频率 ωs​=2πfs​ 下，可将其在 $$ 区间内表示为 ：

x(τ)=∑k=−∞∞​⟨x⟩k​(t)ejkωs​τ

其中，⟨x⟩k​(t) 是信号第 k 次复数傅里叶系数随时间连续变化的动态相量。该系数的计算算子定义为：

⟨x⟩k​(t)=Ts​1​∫t−Ts​t​x(τ)e−jkωs​τdτ

GAM理论中最核心的算子推导是状态变量导数的傅里叶变换。基于积分与微分的莱布尼茨换序法则，变量导数的第 k 次系数等于该系数的时间导数与由于坐标系旋转引起的交叉耦合项之和 ：

dtd​⟨x⟩k​(t)=⟨dtdx​⟩k​(t)−jkωs​⟨x⟩k​(t)

这一基础方程是GAM的核心灵魂。它表明：当我们在时域对一个包含交流高频成分的状态变量求导时，在GAM的相量域映射中，不仅包含了相量幅值本身的动态变化率（dtd​⟨x⟩k​），还会天然地涌现出一个与频率相关的交叉耦合项（jkωs​⟨x⟩k​）。正是这个高频交叉耦合项，完美地在低频状态空间模型中保留了高频变压器漏感“阻碍交流电流突变”的动态物理特征，使得AC-link的能量传输动态在数学模型中被完整“复活” 。

DAB变换器单移相（SPS）控制下的标准GAM状态方程推导

在SPS调制策略下，DAB原副边分别施加占空比为50%的对称方波电压 v1​(t) 与 v2​(t)。设高频变压器变比为 n:1，串联等效漏感为 Lk​。原副边H桥的高频方波电压之间由数字控制器施加了一个时间延迟差，对应电角度为移相角 ϕ（单位为弧度）。

为了平衡模型的极高精度与计算复杂度（避免无穷级数引起的维数灾难），根据DAB电流主要由基波主导的频谱特征，我们选择截断傅里叶级数。对于直流母线电容电压 vdc​，由于其主要呈现直流特性，仅保留其零次分量（直流分量，k=0）。而对于变压器漏感电流 iL​，由于其为纯交流，我们提取并保留其最核心的一次基波分量（k=1与k=−1）。由于复数相量可以分解为实部与虚部，我们将基波相量分解为实部 iLR(1)​ 和虚部 iLI(1)​。

以此构建DAB变换器的三阶非线性连续时间状态向量：

x=​vdc2(0)​iLR(1)​iLI(1)​​​

根据电路基本定律（KVL与KCL），高频交流链路及时域直流输出节点的瞬态时域物理方程为 ：

Lk​dtdiL​(t)​=v1​(t)−nv2​(t)

C2​dtdvdc2​(t)​=niL​(t)S2​(t)−Rload​vdc2​(t)​

（其中 S2​(t) 为副边H桥的归一化切换函数开关量）

将上述时域物理方程代入前文推导的GAM微分求导算子展开式中，并运用欧拉公式分离实部与虚部的耦合项，进行长篇代数化简后，我们最终获得了一套不含时变开关纹波的连续矩阵形式微分方程 x˙=Ax+B Vin​ ：

​v˙dc2(0)​i˙LR(1)​i˙LI(1)​​​=​−Rload​C2​1​−πLk​4nsin(ϕ)​−πLk​4ncos(ϕ)​​πC2​8nsin(ϕ)​0−ωs​​πC2​8ncos(ϕ)​ωs​0​​​vdc2(0)​iLR(1)​iLI(1)​​​+​00πLk​4​​​Vin​

在这套极其优雅的理想GAM矩阵方程中，隐含了DAB系统宏观功率传输的全部奥秘：

1. 交叉耦合项揭示谐振本质： 矩阵A中心由 ωs​ 和 −ωs​ 构成的反对角矩阵块，深刻地揭示了即使在不向外部输出功率的稳态下，漏感内部的实部电流与虚部电流也处于由开关频率驱动的强烈正交耦合振荡状态。这是纯粹的高频交流现象在直流等效状态空间中的数学映射 。
2. 移相角驱动非线性潮流： 控制变量 移相角 ϕ 被深深地包裹在非线性的三角函数 sin(ϕ) 与 cos(ϕ) 中，充当了联结直流输出电压状态量（方程第一行）与内部高频交流电流状态量（方程第二、三行）的“阀门”。
3. 稳态功率公式的一致性回归： 当令状态导数向零逼近（即 x˙=0），解算上述代数方程组所获得的负载端能量，与工业界广为人知的理想DAB频域传输功率解析解 P=2fs​Lk​nVin​vdc2​​πϕ​(1−π∣ϕ∣​) 高度同构、完全吻合 。

但这套理想GAM矩阵仅仅是理想世界中的海市蜃楼。真实的物理世界充满黏滞、损耗与延迟。在接下来的第五节中，我们将把前面费尽心血提取的、由极端工况驱动的碳化硅非理想寄生参数群，以手术刀般精准的数学等效机制“镶嵌”进这个矩阵的经纬之中，彻底唤醒具有全工况保真度的固变SST数字孪生内核。

非线性物理寄生效应在广义状态空间模型中的全息等效与多维度补偿

要使GAM模型具备指导工程实践的现实意义，必须将微观SiC器件的导通/开关损耗、高温电阻漂移、二极管反向导通压降、以及非线性电容延迟所导致的微秒级死区电压坍塌，进行降维处理，通过严密的物理等效原则，转换为直接干预宏观矩阵系数的数学衰减算子。

1. 全域寄生损耗向系统等效阻尼矩阵（Req​）的坍缩与注入

在能量守恒视域下，无论是载流子穿越漂移区引起的导通欧姆热，还是电压电流时域交叠引发的硬开关尖峰耗散，亦或是磁芯涡流与磁滞在变压器内激发的铁损，其宏观物理表征均等效于在系统主要能量流通回路中串联了一个吃掉有用功的有源电阻 。

基于大信号平均等效理论，我们将各类异构损耗统一坍缩为一个全局等效集总电阻 Req​ 。

动态导通阻抗映射（ Rcond ​）：

基于SPS调制的工作机理，能量传输回路始终贯穿原边和副边H桥。总导通电阻不仅包含了高频变压器绕组的集肤效应交流电阻 Rwinding​，更主要由SiC MOSFET的通道阻抗决定。由于变比 n 的存在，副边阻抗需归算至原边：

Rcond​(Tvj​)=2RDS(on),pri​(Tvj​)+2n2RDS(on),sec​(Tvj​)+Rwinding​

正如第二节数据表分析所指出的，该电阻是一个随结温 Tvj​ 剧烈波动的强非线性函数 。该参数将通过热-电耦合模块进行每仿真步长的闭环刷新 。

开关损耗的频率映射等效（ Rsw ​）：

开关瞬态的能量消耗同样可以利用“有效值电流产热等效”准则向电阻维度映射。在已知开关频率 fs​ 下，系统在一个周期内丢弃的开关能量可折算为平均耗散功率。据此定义等效开关电阻：

Rsw​=Irms2​fs​∑(Eon​+Eoff​)​

当DAB工作在ZVS区域外时，硬开关极度剧烈，此项会急剧增加 。而即便在完美的ZVS区间内，依然需要计及SiC体二极管的死区期间大电流反向导通损耗，这部分损耗通过近似积分后同样加成进入 Rsw​，使得等效阻尼对死区时间的调节极为敏感 。

我们将这个汇聚了所有电磁发热源的全局集总电阻 Req​=Rcond​(Tvj​)+Rsw​+Rcore​ 强制剥离并串入原边等效电感回路。此时，GAM状态空间矩阵发生了深刻的物理嬗变。理想矩阵 A 中的反对角耦合元素旁，赫然出现了强烈的负反馈衰减项，原有的无边界谐振系统演变为了带有强迫衰减极点的耗散网络 A lossy​ ：

A lossy​=​−Rload​C2​1​−πLk​4nsin(ϕ)​−πLk​4ncos(ϕ)​​πC2​8nsin(ϕ)​−Lk​Req​​−ωs​​πC2​8ncos(ϕ)​ωs​−Lk​Req​​​​

洞察与发现：极点左移与鲁棒边界。加入 Req​ 并非单纯是为了算准能量效率（Efficiency），其在动态控制理论上的核心价值在于：它从数学底层改变了系统特征矩阵（Eigenmatrix）的极点（Poles）分布。 −Lk​Req​​ 项的存在，将系统固有极点向复平面的左半边进行了强力牵引。这解释了一个令许多纯控制领域学者困惑的工程现象——为什么真实系统在阶跃扰动下的震荡衰减速度（Damping）远快于基于理想GAM矩阵计算出的结果。大电流、高结温诱发的 RDS(on)​ 上升虽然恶化了热分布，但客观上以损耗的代价“被动”增加了系统的抗振荡阻尼（Passive Damping Effect）。这种对隐性稳定裕度的准确捕捉，是高保真度模型最为卓著的贡献之一。

2. 寄生电容Coss​诱发的死区电压坍塌与多维相角漂移（Phase-Shift Drift）修正

在理想的DAB时域波形中，H桥输出电压被假设为直上直下的完美方波，由数字微控制器（DSP/FPGA）发出的移相角指令 ϕcmd​ 被认为毫无保留地施加在了漏感两端。

然而，前文提到的SiC MOSFET极度非线性的输出寄生电容（Coss​）在真实物理层面彻底撕裂了这一假象 。为了防止桥臂直通，必须在上下管切换之间人为插入安全死区时间（Dead-time，通常在数百纳秒级）。在这个死区空窗期内，唯一能够维持开关节点电压状态的物理机制，是依靠变压器漏感中的高频交流电流去“艰难”地抽取并重构 Coss​ 内部的静电电荷。

当系统处于轻载或输入输出电压严重不匹配（Voltage Mismatch）的恶劣工况下时，漏感在换流瞬间的维持电流（ZVS Current）极度微弱。微弱的电流在面对大容量且非线性的寄生电容（例如BMF540R12KHA3模块等效达数纳法的组合电容 ）时，导致开关节点的电压爬升/下降呈现出极其平缓的斜坡（甚至可能在死区时间内无法彻底完成软开关充放电）。这段由 Coss​ 充放电物理惯性所占据的时间差，在时间轴上形成了宏观的延迟时间 tdelay​ 。

基于电荷守恒与基波谐振等效理论，通过反解非线性电容与漏感的串联谐振阻抗网络，该延迟时间可以用解析几何公式高度逼近 ：

tdelay​=2πfr​sin−1(VQp​Vin​​)​

其中，等效谐振频率 fr​=2πLk​Co(tr)​​1​。

致命的动态失真： 这段寄生延迟时间直接吞噬了方波电压的有效宽幅，导致实际激磁高频变压器的“有效移相角（ϕeff​）”发生严重漂移，产生电压坍塌缺口：

ϕeff​=ϕcmd​−Δϕdrift​=ϕcmd​−ωs​(tdelay,pri​+tdelay,sec​)

如果控制系统环路基于无修正的 ϕcmd​ 进行阶跃响应设计，在轻载区域将会遭受严重的非线性增益跌落（Gain Collapse），甚至出现反极性功率倒灌。因此，在完善的高保真状态空间模型计算流中，必须植入“相角预畸变修正器”：外部输入的控制变量指令 ϕcmd​ 首先通过包含了母线电压 VDC​、瞬时负载电流 Iload​ 以及 Coss​(VDS​) 查表模型求解器的非线性代数方程进行前馈运算，自动扣除 Δϕdrift​ 的损失后，将剔除寄生盲区的真实绝对角度 ϕeff​ 代入 A lossy​ 矩阵内部的 sin(ϕ) 与 cos(ϕ) 耦合项中 。如此一来，模型从根本上实现了全负载、宽电压域内的零稳态误差功率预判与绝对准确的大信号响应跟踪。

面向微电网集成与配电网应用的多级固变SST全阶动态稳定性分析与高级控制演进

当我们跨越元件寄生级别的微观深渊与DAB隔离架构的中观解析，将研究视角上升至以FREEDM（Future Renewable Electric Energy Delivery and Management）绿能枢纽系统为代表的宏观交直流配电网级别时，全级联固态变压器的全阶状态空间稳定性刻画，成为了决定整个区域能源互联网能否存活的阿克琉斯之踵 。

多级固变SST系统动态集成的“维数突变”与级联耦合

一台适用于配电网的完整多端口固变SST系统，并非DAB变换器的孤立存在，而是包含了AC-DC高压整流前级（如级联H桥CHB或MMC）、DC-DC隔离中间级（DAB簇）、以及DC-AC低压逆变后级的复杂巨系统 。

在FREEDM智能微网的示范应用中，构建完整的固变SST大信号平均等效模型，需要将上述每一级变换器的降阶子状态矩阵在共同的直流母线约束界面上进行数学拼接。前级AC-DC在两相同步旋转坐标系（d−q frame）下建立电流内环与电压外环状态方程，以保障网侧注入电流与电网电压同相位（功率因数为1）且吸收电网谐波 ；中间级DAB输入非线性A lossy​矩阵用于处理大容量双向隔离潮流；后级同样建立含死区补偿的低压逆变方程。当这些级联模块在共同的直流电容（DC-link Capacitor）上进行电流节点求和（KCL）互联时，整个固变SST的全局数学模型阶数极其庞大，在某些带有分布式电源储能端口接入的全域建模网络中，甚至会演化为一个高达70阶乃至更高维度的非线性刚性微分方程系统 。

级联非线性阻抗失稳与Middlebrook阻抗比准则（Minor Loop Gain）评估

高保真状态空间模型的终极使命不仅是为了仿真跑得准，更是为了在物理原型制造之前，揭示系统级的寄生失稳机理。固变SST作为“有源变压器”，在交直流混合微电网中既是前级电网的“恒功率恒流负载”，又是后级储能与直流负载的“有源电压源” 。

根据严密的控制理论，高度调节的电力电子恒功率负载（CPL）在小信号域内表现出致命的负增量阻抗（Negative Incremental Impedance） 特性。在固变SST的系统内级联（如AC-DC与DAB的DC母线连接点）或外部多固变SST并联联网时，如果源端变换器（Source Converter）闭环输出阻抗 Zout​(s) 的幅值轨迹，在特定高频域内穿越并逼近了负载端变换器（Load Converter）闭环输入阻抗 Zin​(s) 的幅值包络线，系统将彻底违背Middlebrook稳定性准则，在毫无征兆的情况下触发灾难性的高频次同步谐振（Sub-synchronous Resonance）导致微网全线崩溃 。

得益于前文第三、四节中融合了全碳化硅高频杂散电感、电阻漂移阻尼与开关能量寄生等效的超高精度GAM模型，我们得以通过状态方程线性化泰勒展开：

x^ ˙=A lossy​∣ϕ0​​x^ +E ϕ^​+B v^in​

推导出包含全极点漂移信息的极其精确的控制-输出传递函数 Gvϕ​(s) 及高频输入阻抗频响曲线 Zin​(s) 。这种在兆赫兹边缘依然不失真的解析阻抗模型，使得工程师能够极其精准地利用伯德图（Bode Plot）重塑控制器的超前-滞后网络（Lead-Lag Compensator）或设计虚拟阻抗主动有源阻尼控制（Active Virtual Damping），在硬件组网前预先扼杀振荡隐患。

从传统PI向多重移相（TPS）与预测控制（MPC）的非线性控制演化

鉴于纯粹的高频开关硬件已逼近物理极限（如采用前述具有极低内部损耗的基本半导体1200V/540A级别模块 ），压榨固变SST系统转换效率的终极武器已转移至深水区的控制算法层面。

传统的单移相（SPS）控制仅仅操作一个时间自由度 ϕ，在配网源荷剧烈波动导致固变SST输入输出母线电压不匹配（Voltage Mismatch）的稳态盲区内，变压器漏感中的高频无功环流将呈现几何级数飙升，导致SiC器件不可逆地脱离零电压软开关（ZVS）象限，承受极其恶劣的硬开关贯穿损耗（Hard-switching losses）。

为了在全功率范围与宽输入电压域内重构系统效率曲线，高阶的非线性控制策略——三重移相（Triple-Phase Shift, TPS）调制理论应运而生 。TPS极大地解除了控制维度的枷锁，它同时向原边H桥内移相角、副边H桥内移相角以及原副边外跨移相角这三个独立自由度下达指令。通过制造零电平阶梯状的高频多电平交流波形，TPS算法能够强行重构变压器交流链路内的电流谐振轨迹，极大幅度地压低电流有效值（RMS Current），同时拓宽使得全域开关节点满足结电容 Coss​ 能量对抽的软开关条件 。

然而，控制自由度的增加带来了状态平均建模的“组合爆炸”。在不同的内/外移相角时序排列下，TPS衍生出了数十种不同的电流波形模态。通过将这种高度非线性的多模态寻优算法植入包含寄生损耗阻尼的GAM大信号模型中，结合模型预测控制算法（Model Predictive Control, MPC），固变SST的主控DSP能够实现在线微秒级的多目标代价函数（Cost Function）寻优。基于极度贴近真实硬件能量耗散机制的数学模型，系统能够在动态扰动发生的下一个开关周期来临前，预测出能令电流回流最少、ZVS裕度最大、动态瞬态跌落最小的终极三维控制向量解。

综合评估与研究结论

在全球能源基础设施面临深度智构革命的关键节点，全碳化硅固态变压器（SST）作为交直流混合微电网的核心能量中枢，展现出极其广阔的工业与学术前景。本研究跳出传统电力电子理想建模的固有范式，采用由下及上、物理到数学深度耦合的广义状态空间平均法（GAM），构建了一套真正具备多物理场高保真度的固变SST核心级数字孪生模型。

本报告的研究成果与核心洞察可归结为以下三个核心向度：

1. 物理极限特性的数学具象化与降维融合： 研究深刻指出，基于基本半导体等头部厂商大容量1200V SiC MOSFET模块构建的高频系统，其大信号稳定性并不完全由拓扑结构主导，而是深层受制于微观半导体芯片的极限物理边界。将呈现剧烈正温度系数的导通阻抗 RDS(on)​、决定充放电振荡机理的封装杂散电感 Lσ​、以及硬/软开关瞬态能量耗散，创造性地整合并投影为状态空间矩阵中具有负反馈效应的全局等效有源阻尼项 Req​，从数学本质上阐明了真实物理系统在高频大电流激扰下极点向稳态左移的物理收敛机制。
2. 打破传统时域禁锢的交流链路复频域建模： 面对固变SST隔离级DAB变换器中全交流无直流电流状态的理论奇点，本模型彻底摒弃了失真的局部滑动平均理论，运用包含一次及高次谐波演化轨迹的傅里叶连续变换，精确捕获了功率传输机制在低频动态外衣下的高频谐振实质。针对 Coss​ 非线性死区充放电带来的电压爬升“软瘫”与移相角隐性漂移，建立的补偿畸变映射矩阵确保了预测响应轨迹在极端轻载及非匹配电压域内的零稳态误差。
3. 多级全维互联与控制边界拓展的全局基石： 通过跨级的状态阵块拼装构建的全阶系统解析模型，精准预判了固变SST在并入高渗透率交直流配电网（如FREEDM系统）时所面临的高频次同步谐振和宽频负阻抗交互危险区间。基于此精确模型，先进非线性控制策略（如TPS三重移相寻优与模型预测MPC控制）得以打破传统PI线性调节框架的低带宽瓶颈，为未来兆瓦级、万伏高压大容量有源能量路由器的工业级部署提供了最为确凿可靠的系统级理论保障引擎。
