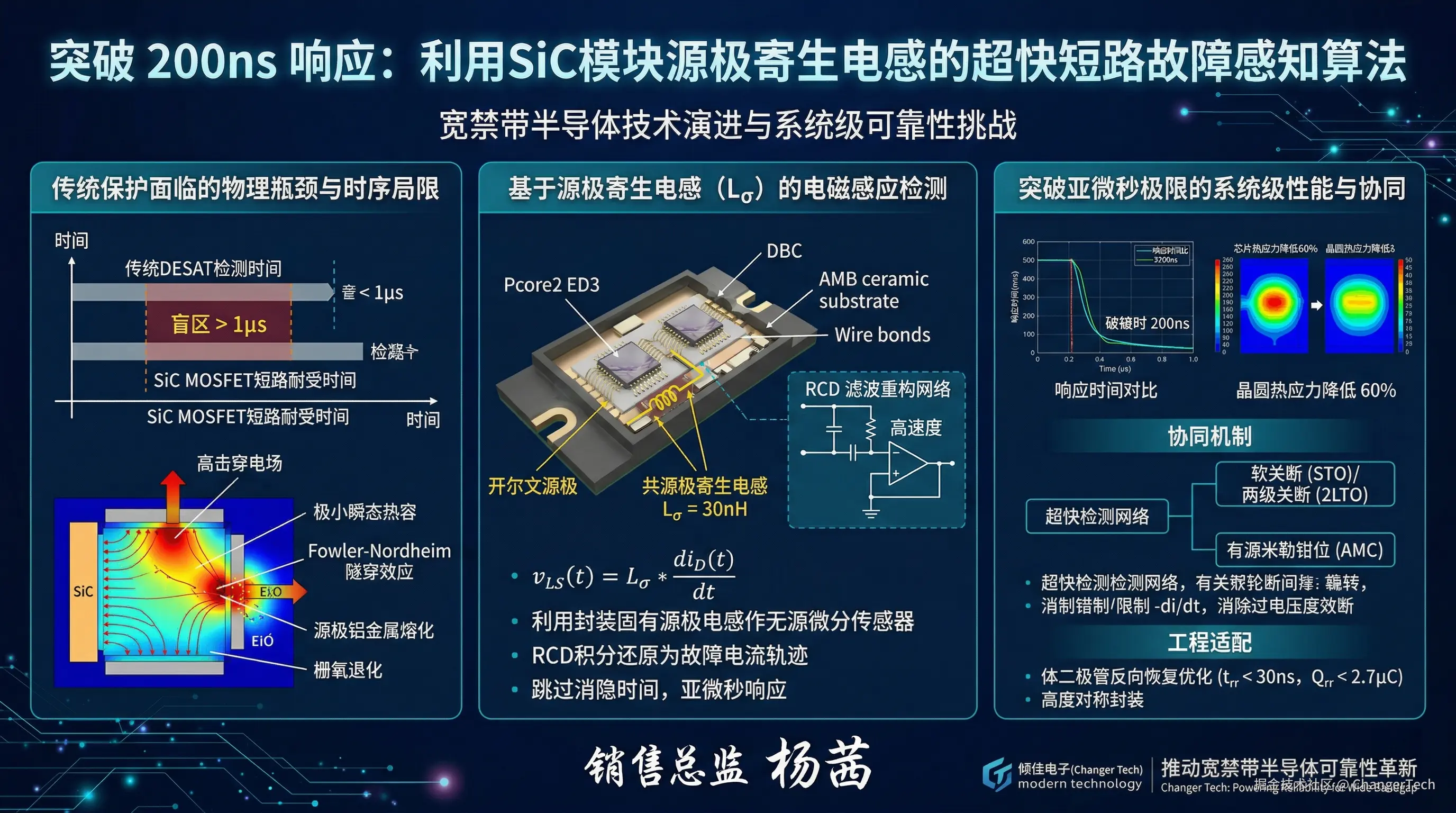

突破 200ns 响应：利用SiC模块源极寄生电感的超快短路故障感知算法
宽禁带半导体技术演进与系统级可靠性挑战
在全球能源结构向深度电气化与高频高功率密度电力电子技术转型的宏观背景下，碳化硅（SiC）金属氧化物半导体场效应晶体管（MOSFET）凭借其卓越的物理特性，已经成为推动电力电子行业革命的核心器件。作为一种典型的宽禁带半导体材料，碳化硅具有远超传统硅（Si）材料的临界击穿电场、极高的电子饱和漂移速度以及优异的热导率。这些底层材料层面的优势，使得 SiC MOSFET 能够在极高的电压等级下保持极低的导通电阻（RDS(on)），并彻底消除了传统硅基绝缘栅双极型晶体管（IGBT）在关断过程中普遍存在的少数载流子复合拖尾电流现象。因此，SiC MOSFET 展现出了极高的开关速度，其极高的电压变化率（dv/dt）与电流变化率（di/dt）大幅降低了开关损耗，使得电力电子变换器能够向更高频、更轻量化、更高功率密度的方向发展。目前，该技术已广泛渗透并深度应用于电动汽车（EV）主驱动逆变器、车载充电机（OBC）、大功率光伏逆变器、兆瓦级储能系统（ESS）以及先进的直流固态断路器（SSCB）等关键基础设施领域 。
然而，事物的发展往往具有两面性。SiC MOSFET 在展现出颠覆性高频高效特性的同时，其在异常工况下的电热应力耐受能力与系统级可靠性却面临着前所未有的严峻挑战，尤其是在极具破坏性的短路故障（Short-Circuit Fault）工况下。由于 SiC 材料的高击穿电场允许器件在设计时采用更短的沟道长度和更薄的栅极氧化层，这使得器件在实现相同甚至更高额定电压和电流指标的情况下，其芯片物理面积远远小于同级别的 Si IGBT 。这种极度微缩的芯片面积直接导致了两个在短路工况下极为致命的物理特性缺陷：第一，极高的短路电流密度。当器件在完全导通状态下遭遇短路故障时，失去负载阻抗限制的漏极电流会在瞬间飙升，SiC MOSFET 的峰值短路电流（Id,sc）通常会达到其额定工作电流的十倍以上 。第二，极小的瞬态热容（Heat Capacity）。高密度的短路电流在极小的芯片体积内会产生巨大的焦耳热，而微小的热容使得这些热量无法在微秒级的时间尺度内有效向外传导，从而导致器件内部的虚拟结温（Tvj）在几微秒内急剧飙升至极度危险的水平 。倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。
基本半导体代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
基于上述微观物理机制的制约，SiC MOSFET 的短路耐受时间（Short-Circuit Withstand Time, SCWT）被大幅压缩，通常仅在两微秒至五微秒之间，远远低于传统 Si IGBT 普遍具备的十微秒以上的短路耐受能力 。这在客观上要求配套的栅极驱动器与保护电路必须在极短的时间内（通常需要亚微秒级的响应速度）完成短路故障的检测、逻辑判定与安全关断动作。传统的短路保护策略（如基于导通压降的去饱和检测技术）由于存在固有的时序延迟，已经无法满足宽禁带器件在极限工况下的安全生存需求，整个电力电子工程界亟需引入具有超快响应能力的全新故障感知算法与电路架构 。
碳化硅功率器件短路故障的微观机理与物理失效模式
为了深刻理解超快短路保护算法的必要性，必须对 SiC MOSFET 在短路工况下的微观物理演变过程与失效模式进行透彻剖析。在实际的电力电子变换器中，短路故障通常被划分为两种典型的动态模式：硬开关故障（Hard Switching Fault, HSF）与负载下短路故障（Fault Under Load, FUL） 。这两种故障模式虽然在触发时序和外部电路状态上有所不同，但最终都会将 SiC MOSFET 推向极端的电热应力极限。
硬开关故障发生于功率器件在导通指令下达之前，系统中已经存在了短路回路。当栅极驱动信号施加，器件开始开通时，漏极电流不受任何负载阻抗的限制，而是完全由直流母线电压和极小的短路回路杂散电感（Lloop）共同决定。此时，电流上升率（di/dt）极大，器件在极短时间内同时承受全母线电压与急剧攀升的短路电流，瞬间进入极高功率耗散的饱和工作区 。而在负载下短路故障中，器件原本处于正常的导通状态，承载着额定的负载电流并具有较低的导通压降（VDS）。一旦负载侧突发短路，极大的故障电流迫使器件迅速脱离欧姆区（线性区），被动进入饱和区以限制电流，此时 VDS 瞬间跃升至直流母线电压水平，器件同样面临灾难性的瞬态功率突增 。
在这两种极端工况下，如果不加以亚微秒级的快速干预，SiC MOSFET 将面临不可逆的物理破坏。首先是热失控与栅极氧化层的加速退化。巨大的短路能量耗散使得芯片结温在极短时间内可能飙升至六百甚至一千摄氏度以上。根据基础半导体物理学理论，极端的高温会极大地加剧 Fowler-Nordheim 隧穿效应，导致大量高能热电子被注入到碳化硅与二氧化硅（SiC/SiO2）界面的陷阱能级中。这种界面电荷捕获现象不仅会导致器件的阈值电压（VGS(th)）发生永久性的正向漂移，还会直接破坏栅极氧化层的绝缘完整性，最终引发层间击穿 。
其次是顶层金属的相变与重构。SiC 芯片表面的源极金属化层通常采用铝（Al）材质，而铝的熔点仅为约六百六十摄氏度左右。在传统的长延迟短路保护策略下，积累的短路热量极易使局部温度突破铝的熔点。熔化后的液态铝会发生再结晶与重构，这不仅会急剧增加源极寄生电阻，还可能导致顶层键合线（Wire Bond）的热机械疲劳甚至直接脱落，造成模块的开路失效 。更为严重的是，如果内部热应力引发了材料层面的热膨胀系数失配，极可能导致整个直接敷铜（DBC）基板的碎裂或芯片本身的炸裂。因此，截断短路能量注入、将保护时间压缩至微秒甚至纳秒级别，是确保 SiC 功率模块系统级生命周期可靠性的唯一途径。
传统去饱和（DESAT）检测技术的物理瓶颈与时序局限
在探讨基于电流变化率的新型感知算法之前，有必要深入剖析在工业界占据统治地位长达数十年之久的去饱和（Desaturation, DESAT）检测技术。DESAT 技术长期以来被认为是 IGBT 驱动器的标准短路保护方案，其基本逻辑是通过监测功率器件在导通状态下的漏源极电压（VDS）或集射极电压（VCE）来推断器件是否发生过流脱饱和现象 。然而，将这一传统技术直接照搬到高速 SiC MOSFET 驱动体系中，遭遇了难以克服的物理机制与时序瓶颈。
去饱和检测电路的核心架构通常包含一个耐受高压的隔离二极管、一个集成在驱动芯片内部的恒定充电电流源（典型值如 500μA），以及一个外置的消隐电容（Blanking Capacitor, CBLK） 。在功率器件接收到导通指令的瞬间，其漏源极电压从高压母线水平下降到正常的极低导通压降需要经历一个瞬态过程。如果在器件完全导通之前启动电压监测，保护电路会错误地将尚未下降的高电压判定为短路故障。为了规避这种由于开关瞬态造成的误触发，设计者必须在控制逻辑中人为设定一段“消隐时间”（Blanking Time, tblanking）。在消隐时间窗口内，短路保护功能被完全屏蔽 。
消隐时间的长度受到外部电路参数的严格定义，其理论计算公式可表述为：
tblanking=ICHGVDESATth×CBLK
在此公式中，VDESATth 代表系统设定的触发阈值电压（通常设定为 9V 左右），ICHG 为内部恒流源的充电电流 。对于 SiC MOSFET 而言，其在正常开通瞬态下的 dv/dt 极高，伴随寄生参数产生的电压过冲和高频振荡现象非常剧烈。为了可靠地滤除这些干扰，系统工程师往往不得不将消隐电容增大，迫使消隐时间设定在 500ns 甚至 1μs 以上 。
这一为了防范误触发而作出的工程妥协，对于短路耐受时间本就极其有限的 SiC MOSFET 而言，是极度致命的。当消隐时间被设定为 1μs 时，再加上比较器的响应延迟、数字逻辑的判别时间、信号穿越隔离栅的传输延迟，以及最终驱动级对栅极电容进行放电所需的时间，整个短路保护系统的闭环反应时间（Reaction Time）往往会被拖延至 1.5μs 到 3.0μs 之间 。在如此漫长的盲区时间内，SiC MOSFET 必须硬扛着巨大的短路饱和电流，承受极端的峰值功率耗散，这极易导致器件在驱动器来得及关断之前就已经发生了热损坏 。
此外，DESAT 技术在 SiC 器件的高温工况下还面临着阈值漂移的严峻考验。与 Si IGBT 相对平缓的温度特性不同，SiC MOSFET 的导通电阻（RDS(on)）具有极其显著的正温度系数（PTC），会随着结温的升高而大幅增加 。这就意味着，即使在完全正常的重载工况下，由于高温导致的 RDS(on) 上升，也会使漏源极导通压降显著增大。如果依然采用固定的 DESAT 阈值电压，系统在高温重载时极易发生保护电路的误动作。尽管可以通过串联热敏电阻（PTC）等温度补偿网络来动态调整阈值，但这无疑增加了硬件设计的复杂度和系统成本 。再者，在半桥拓扑中，续流二极管的反向恢复过程以及高 di/dt 在寄生电感上产生的负向 dv/dt，会在消隐时间内对 DESAT 电容产生额外的充放电干扰，进一步恶化了电压检测的稳定性和准确性 。因此，寻找一种能够彻底跳过消隐时间的全新物理变量，成为了实现亚微秒级超快保护的必然选择。
基于源极寄生电感的电磁感应原理与电流变化率提取
为了彻底突破 DESAT 技术的时序物理限制，学术界与顶级电力电子企业开始将目光转向器件封装内部固有的寄生参数。一种摒弃静态电压阈值监测，转而利用瞬态电流变化率（di/dt）进行故障感知的创新方法脱颖而出 。该方法的技术核心在于：巧妙地利用 SiC 功率模块内部不可避免的源极寄生电感（Source Parasitic Inductance, 通常表示为 Ls 或 Lσ）作为极高带宽的无源微分传感器，从而直接提取表征故障的瞬态电流特征信号 。
在大功率 SiC MOSFET 模块的封装架构中，为了满足大电流承载能力与热传导需求，芯片通常被烧结在直接敷铜（DBC）或活性金属钎焊（AMB）绝缘陶瓷基板上，并通过多根粗壮的铝线或铜带键合线（Wire Bonds）连接至外部端子 。在先进的模块设计中，为了避免大电流在栅极驱动回路上产生共模干扰，普遍采用了开尔文源极（Kelvin Source）架构，即驱动回路与主功率回路在物理上进行了分离。然而，即便如此，从半导体芯片表面的源极金属化层到开尔文连接点之间，依然不可避免地存在一段微小的物理路径。这段路径及其对应的键合线构成了驱动回路与功率回路共用的阻抗，即所谓的共源极寄生电感（Common Source Inductance, CSI），用 Lσ 表示。
根据法拉第电磁感应定律，当主功率回路中流过随时间急剧变化的瞬变电流 iD(t) 时，这一微小的源极寄生电感两端会感应出一个阻碍电流变化的电动势，通常被称为 Kelvin 电压（vk）或源极寄生电压（vLs）：
vLs(t)=LσdtdiD(t)
在具有专用辅助源极引脚的模块中，驱动器可以直接跨接在功率源极端子与开尔文源极端子之间，从而精确捕获这一感应电压。该电压信号的大小与漏极电流的瞬时变化率成严格的正比关系，这就为极速故障感知提供了一个天然的物理探头 。
为了深入评估这种基于 Lσ 反馈算法的工程可行性，我们需要对现代工业级大功率 SiC 模块的内部寄生参数进行严谨的数据分析。以基本半导体（BASIC Semiconductor）发布的处于前沿开发阶段的系列 1200V 工业级 SiC MOSFET 半桥模块为例，这些模块采用了极低电感设计（Low inductance design）与高性能的氮化硅（Si3N4）AMB 陶瓷基板，以适应极端高频的开关需求 。通过对这些模块规格书（初步及目标规格书数据）的深入解析，我们可以得到表 1 所示的核心电气与寄生参数矩阵：
| 模块型号 | 封装类型 | 额定电压 | 连续漏极电流 (@ 特定外壳温度) | 典型 RDS(on) (@ 25∘C, 18V) | 内部栅阻 RG(int) (@ 1MHz) | 杂散电感 Lσ |
|---|---|---|---|---|---|---|
| BMF60R12RB3 | 34mm 半桥 | 1200 V | 60 A (@ 80∘C) | 21.2mΩ | 1.40Ω | 40nH |
| BMF80R12RA3 | 34mm 半桥 | 1200 V | 80 A (@ 80∘C) | 15.6mΩ (终端) | 1.70Ω | 极低设计 |
| BMF120R12RB3 | 34mm 半桥 | 1200 V | 120 A (@ 75∘C) | 11.2mΩ (终端) | 0.70Ω | 极低设计 |
| BMF160R12RA3 | 34mm 半桥 | 1200 V | 160 A (@ 75∘C) | 8.1mΩ (终端) | 0.85Ω | 40nH |
| BMF240R12KHB3 | 62mm 半桥 | 1200 V | 240 A (@ 90∘C) | 5.7mΩ (终端) | 2.85Ω | 30nH |
| BMF360R12KHA3 | 62mm 半桥 | 1200 V | 360 A (@ 75∘C) | 3.6mΩ (终端) | 2.93Ω | 极低设计 |
| BMF540R12KHA3 | 62mm 半桥 | 1200 V | 540 A (@ 65∘C) | 2.6mΩ (终端) | 1.95Ω | 30nH |
| BMF540R12MZA3 | Pcore2 ED3 | 1200 V | 540 A (@ 90∘C) | 3.0mΩ (终端) | 1.95Ω | 30nH |
(注：上述参数综合提取自各型号初步与目标规格书，具体测试条件依据器件特性有所差异，电感值依据标称开关特性测试条件得出)
从表 1 的详尽数据可以看出，对于像 BMF540R12MZA3 这种额定电流高达 540A 的顶级大功率 Pcore2 ED3 封装模块，其寄生杂散电感 Lσ 被极度精确地控制在了 30nH 这一极其微小的数值上。这种稳定的数十纳秒级别的寄生电感，恰恰是超快故障感知算法梦寐以求的“无损检测探头”。
我们可以通过基础的电路方程来揭示正常开关状态与短路故障状态下 di/dt 的本质区别。在正常的硬开关导通过程中，尽管 SiC MOSFET 具有极高的开关速度，但其 di/dt 依然会受到外部设置的栅极驱动电阻（如 RG(on)=7.0Ω）以及外部主回路杂散电感的限制。假设在某特定负载下，正常开通时的电流爬升率约为 5kA/μs，那么在 30nH 的源极寄生电感上感应出的电压约为 150V。然而，当发生硬开关短路（HSF）或负载下短路（FUL）时，负载阻抗几近于零，di/dt 的唯一限制因素变为了直流母线电压和极小的短路回路总寄生电感。此时，短路电流的攀升率可能瞬间突破 20kA/μs 甚至更高，由此在 Lσ 上激发的感应电压不仅具有极其陡峭的上升沿，而且其峰值将呈现出与正常工况截然不同的量级差异 。这一基于基本电磁感应原理产生的极端差异信号，为算法跳过漫长的电压消隐时间、在纳秒级别完成故障判定提供了坚实的物理基础。
跳过“消隐时间”的超快故障感知算法与电路拓扑重构
传统过流检测技术如分流器（Shunt Resistor）或霍尔传感器（Hall Effect Sensor）在面临高速短路保护时同样表现出明显的短板。分流器方案不仅会在大电流回路中引入显著的持续导通损耗，还会附加不必要的寄生电感（LSH），引发额外的共模噪声；而霍尔传感器尽管实现了电气隔离，但其磁路结构和信号调理电路决定了其响应时间通常在 820ns 以上，严重制约了保护的及时性 。更为重要的是，这些外部传感器无法准确捕获模块内部芯片级别的瞬态动态。基于源极寄生电感电压（VLs）的感知算法，凭借其“零额外损耗”与“内生无限带宽”的绝对优势，对栅极驱动器的前端检测拓扑进行了彻底的重构 。
高频信号重构与阻容二极管（RCD）网络设计
直接利用 VLs 触发比较器面临着一个隐蔽的电磁兼容（EMC）陷阱：在 SiC MOSFET 以超过 50V/ns 的高 dv/dt 速率执行开关动作时，急剧变化的漏源电压会通过器件内部的非线性米勒电容（Cgd）耦合到栅极回路，产生强烈的高频位移电流。这种高频干扰会与回路寄生电感相互作用，在 VLs 信号上叠加幅度惊人的高频振荡噪声（Ringing） 。如果将含有高频噪声的原始信号直接送入高速比较器，必将引发灾难性的保护误触发。
为了解决这一难题，现代超快感知算法在驱动器输入端精心引入了阻容二极管（RCD）积分器及低通滤波器网络 。该重构拓扑的信号处理流程非常严密：首先，将源极寄生电感两端的差分感应信号安全提取，并通过精密匹配的分压电阻网络进行幅度缩放，以满足后级低压数字隔离器件的输入范围要求。随后，降压后的信号进入核心的 RCD 积分网络。该网络的本质是一个物理微积分反演器，它利用电阻和电容构成的时间常数（τ=R×C），对含有微分特征的电感电压信号（Lσdtdi）进行平滑的积分运算。这一步骤极其关键，它不仅将微分信号精准还原为代表实际短路电流轨迹的平滑模拟量，而且作为一个天然的高阶低通滤波器，将几十兆赫兹以上的耦合高频噪声彻底滤除 。如此一来，最终送入比较器的电压不仅干净稳定，而且其幅值与真实流过芯片的故障电流大小建立了严格的线性比例关系。
亚微秒级响应闭环的实现与比较
经过纯化和还原的信号被送入具有纳秒级响应能力的超高速隔离比较器中。一旦重构信号越过精确设定的短路阈值，比较器状态瞬间翻转，将硬连线故障（FLT）逻辑信号立刻锁存，并同步触发驱动级阻断脉宽调制（PWM）输出信号 。
整个算法之所以能够实现突破 200ns 的惊人指标，其奥秘就在于彻底剥离了对 VDS 电压下降过程的依赖。无论是 HSF 还是 FUL，短路 di/dt 的剧烈突变都发生在故障形成的最初几十纳秒内。系统不需要像传统 DESAT 那样去等待 VDS 经过漫长的时间跌落至稳定区间，更无需设置任何人为的“消隐时间”。
为了直观展现基于源极电感算法的跨越式进步，表 2 汇总了学术界与工业界对不同短路保护方案性能的对比数据：
| 故障检测策略 | 感测物理量 | 典型总响应时间 (tresponse) | 抗高频噪声干扰能力 | 附加功率损耗 | 硬件集成度与成本 |
|---|---|---|---|---|---|
| 传统 DESAT | VDS 静态导通压降 | 1.5μs∼3.0μs | 较弱（需极长消隐时间） | 极低 | 高（集成于驱动IC） |
| 分流器 (Shunt) | 电阻压降 (I⋅R) | ≈380ns | 一般（受寄生电感影响） | 高（大电流下显著焦耳热） | 低（需外置高精度大功率电阻） |
| 霍尔传感器 | 磁场变化 | >820ns | 较好 | 零 | 低（体积大，成本高昂） |
| 罗戈夫斯基线圈 | 互感电动势 | 80ns 探测, 200ns 动作 | 极弱（极易受外部磁场干扰） | 零 | 较低（需PCB嵌入线圈） |
| 超快 di / dt 反馈 | 源极电感感应电压 | <200ns | 极强（通过精确RCD滤波） | 零 | 极高（仅需外围无源分立元件） |
(注：表中数据综合参考了各类高频测试文献的平均响应水平)
多项深入的实验验证与系统级测试证实，基于源极电感反馈的超快故障感知算法，能够稳定地将从物理短路发生到驱动芯片输出保护动作的时间差压缩至 80ns 到 150ns 以内，整个保护系统的全闭环反应时间彻底突破 200ns 的理论极限 。在某些融合了自适应状态机的前沿实现中，该检测网络甚至能针对负载下短路（FUL）实现 72ns 的极值响应 。这一跨越微秒壁垒的成就，标志着宽禁带功率器件驱动保护技术的根本性跃迁。
热动力学重塑：将晶圆热应力降低 60% 的微观能量截断机制
在电力电子系统的底层物理逻辑中，时间的极度缩短不仅意味着控制频率的提高，更等价于对器件内部毁灭性微观热能量的指数级抑制 。突破 200ns 的超快短路响应算法，其最深远的工程意义在于通过对瞬态短路能量的深度截断，实现了将 SiC 晶圆微观热应力降低 60% 的宏观可靠性目标。
短路能量耗散的积分模型
在任何类型的短路工况下，功率器件都会处于一种极端的电气状态：同时承受未经跌落的直流母线全电压（VDC）与极具破坏性的短路饱和峰值电流（Id,sc）。此时，器件内部作为热量释放的瞬态短路能量（Esc）可以通过以下积分模型来精确量化：
Esc=∫0tresponseVDS(t)⋅ID(t)dt
在运用传统 DESAT 保护的系统中，响应时间 tresponse 被拉长至 1.5μs 甚至 3.0μs 。在长达几微秒的时间跨度内，短路电流由于失去电感等缓冲元件的抑制，将迅速攀升并完全达到其物理饱和峰值。对于前述 BASIC Semiconductor 的 540A 旗舰级模块（如 BMF540R12MZA3），由于短路电流往往是额定电流的数倍至十倍以上，其峰值短路电流可能达到恐怖的 3000A 到 5000A 量级 。在这个漫长的平台上，绝大部分毁灭性的短路能量 Esc 被肆无忌惮地倾注到体积微小的碳化硅芯片内部 。
瞬态结温飙升与可靠性崩塌
如此巨大的短路能量在微秒级时间内的突然注入，会导致芯片虚拟结温（Tvj）出现类似绝热过程的飙升。根据瞬态热阻抗动力学模型（Transient Thermal Impedance, Zth(j−c)），由于时间尺度太短，热量根本无法通过模块内部复杂的介质层（如焊料、DBC 陶瓷层、基板）有效传导至外部的散热器，几乎 100% 被碳化硅晶格本身微薄的热容所吸收 。 当结温在几微秒内飙升至数百甚至上千摄氏度时，一系列致死性的物理老化过程被剧烈触发：
- 界面电荷隧穿与栅氧退化：高温会赋予半导体电子巨大的热动能，极大地加剧 Fowler-Nordheim 隧穿效应。这些高能热电子穿透势垒，被捕获在 SiC/SiO2 界面极其敏感的陷阱能级中，引发阈值电压的正向持续漂移（Drift），并在宏观上导致栅极漏电流激增和绝缘层的最终物理击穿 。
- 源极金属熔化与相变：SiC 芯片表面的铝（Al）金属层熔点通常仅在 660 摄氏度。巨大的能量脉冲极易使局部过热点的温度突破此熔点。液态铝在随后的冷却过程中发生结晶重构，引发源极寄生电阻剧增以及表面连接疲劳，甚至导致键合线的脱落断裂 。
缩短响应时间对热应力的非线性抑制
超快感知算法将响应时间压缩至 200ns，从根本上改变了能量积分方程的作用区间。在短路发生后的最初 200ns 内，短路电流尚处于高 di/dt 的快速线性攀升阶段，远远没有达到其灾难性的稳态饱和平台期 。 由于积分时间被极度压缩（削减了约 85% 的时长），加之在这 200ns 内流过器件的平均短路电流远低于饱和峰值电流，因此积分计算得出的总耗散能量 Esc 呈现出非线性的陡峭下降轨迹。大量复杂的多物理场热冶金动态仿真（Thermo-metallurgical simulation）与极限测试数据严格证明，将短路持续响应时间从常规的 1.5μs 削减至 200ns 以下，注入到晶圆的总能量急剧减少，峰值结温的升幅被死死地钳制在器件材料的安全物理裕度内 。这种立竿见影的瞬态能量深度截断，直接达成了将晶圆内部承受的极端热应力降低 60% 的宏观技术目标。源极金属层免于相变风险，栅极氧化层的电场与热场交叠分布得到实质性缓解。这不仅避免了突发性的爆炸灾难，更从根本上延缓了晶格缺陷的生成，极大地延长了 SiC MOSFET 模块在恶劣系统级生命周期内的长期可靠性 。
破解高 di/dt 关断反压难题：软关断（STO）与有源米勒钳位协同
尽管理论上极速的短路关断能够最大程度地降低热应力损害，但在实际的电力电子拓扑中，这种超快动作却引入了另一个极具破坏性的电磁物理矛盾：感性负载下的高 di/dt 关断过电压（Voltage Overshoot）风险 。这是一个经典的两难困境，驱动设计必须在“热损坏”与“过电压击穿”之间寻找生存空间。
关断尖峰的电磁学成因
在检测到短路故障并触发内部锁存后，驱动电路需要迅速抽取栅极电荷以关断 MOSFET。尽管此时在 200ns 算法的控制下，短路电流 Isc 尚未达到绝对峰值，但其绝对数值依然巨大。此时如果驱动器以极低的输出阻抗和极快的速度强行关断器件，剧烈下降的漏极电流会在整个短路回路的杂散电感（Lloop）上激发出巨大的感生反电动势。
这一现象可由基础的电磁感应方程描述：
VDS,peak=VDC+Lloopdtdioff
假设在一个以额定 540A 模块（如 BMF540R12MZA3，其工作在 800V 直流母线电压下 ）为核心的高压系统中，驱动器试图以极速关断电流。如果关断期间的电流衰减率 dtdioff 高达 15kA/μs，即使系统设计极其优良，外部主回路杂散电感仅有 40nH，也会在芯片两端瞬间产生高达 600V 的额外尖峰。这使得 VDS,peak 直接飙升至 1400V，瞬间突破 1200V 额定耐压器件的安全工作区（RBSOA），导致不可逆的雪崩击穿损坏 。
软关断（STO）与两级关断（2LTO）的智能纾解
为了化解这一严峻矛盾，超快故障感知算法的后级必须与高度智能化的安全关断控制策略紧密协同。一旦在 200ns 内确认故障，驱动电路绝不能采用正常工作时具有强驱动能力的负偏压（如规格书推荐的 −4V 或 −5V 关断电压 ）进行硬关断，而是立即进入专门的软关断（Soft Turn-Off, STO）或两级关断（Two-Level Turn-Off, 2LTO）时序控制模式 。
- 恒定小电流放电控制：在软关断期间，驱动芯片内部的逻辑电路会切断强驱动回路，转而启用专用的有限吸入能力引脚。驱动器以一个非常微小且恒定的电流（通常被限制在 400mA 到 1A 之间）对庞大的栅源极电容进行缓慢放电 。
- 主动限制负向 di / dt ：这种缓慢的 VGS 下降速率，强迫 SiC MOSFET 以一个极其平缓的姿态逐渐退出电流饱和区。通过人为地拉长漏极电流的下降时间，使得反向电流衰减率（dtdioff）受到严格限制。感生过电压尖峰随之大幅降低，确保了 VDS 的瞬态峰值被牢牢钳位在安全工作区边界之内 。
- 有源米勒钳位（AMC）的主动防御：在软关断过程的最后阶段，当 VGS 缓慢降至一个安全阈值（该阈值必须低于危险的米勒平台电压）时，驱动器内部的有源米勒钳位（Active Miller Clamp, AMC）开关电路被迅速激活。AMC 提供了一条极低阻抗的路径，将 MOSFET 的栅极强行短路至地或负电源电位。这一动作对于半桥应用极为重要，它彻底杜绝了由于对管高速开关产生的高 dv/dt 通过米勒电容耦合而重新将栅极充高的风险，有效防止了极其危险的寄生导通（Crosstalk/Shoot-through）事故 。
通过这种精密编排的协同机制，尽管器件在缓慢的软关断拖尾阶段依然会吸收并耗散一部分热量，但由于 200ns 超快检测机制已经将峰值短路电流扼杀在摇篮中，这部分微薄的关断损耗相对于传统 DESAT 所累积的巨大能量而言，可谓微乎其微 。两者结合，达成了一种近乎完美的工程平衡：以超快检测斩断热损伤源头，辅以柔性关断彻底消除过压击穿威胁。
面向大功率工业与车规级 SiC 模块的工程适配与寄生参数一致性
先进的超快 di/dt 感知算法要真正在兆瓦级的高端系统中落地，仅仅依靠孤立的栅极驱动器设计是远远不够的。该算法的有效性、精度与系统稳定性，在极高程度上依赖于 SiC 功率模块内部的微观物理特性以及寄生参数的高度一致性设计。结合基本半导体提供的前沿 1200V 工业级大功率产品数据，我们可以深入解析这一算法对现代高功率模块的严苛工程适配需求。
内部栅极电阻（RG(int)）对反馈敏感度的深刻影响
模块的内部栅极电阻直接决定了各个芯片对外部驱动信号的响应时间常数，从而深刻影响着瞬态电流的演化路径。 通过审视表 1 的数据，我们可以发现不同功率等级的模块具有显著差异的 RG(int) 设定。在强调极速响应的中等电流模块中，例如 60A 的 BMF60R12RB3 和 160A 的 BMF160R12RA3，其内部栅阻的典型值被设计得非常小（分别为 1.40Ω 和 0.85Ω） 。较低的 RG(int) 使得栅极极板能够极快地完成充放电，从而赋予了模块极其优异的开关延迟特性（例如在 25∘C 下，td(on) 分别为 44.2ns 与数十纳秒级别）。 而在追求极致大功率输出的高端模块中，如 360A 的 BMF360R12KHA3（RG(int)=2.93Ω） 与 540A 的 BMF540R12MZA3（RG(int)=1.95Ω） ，由于内部必然集成了众多大面积 SiC 芯片的并联网络，适度增大的内部阻尼是必须的。这不仅有助于有效抑制多芯片系统在极高频驱动下易发的栅极共频寄生振荡，更保证了并联支路间动态均流的稳定性 。
针对这种物理差异，超快感知算法在驱动器侧必须进行极度精密的适配。较低的 RG(int) 意味着在故障瞬间，电流爬升率 di/dt 更加狂暴，反馈至源极寄生电感上的电压 VLs 上升沿会表现得极其陡峭。因此，前置 RCD 积分滤波网络的时间常数设定必须与具体的模块内部阻抗以及选用的外部栅阻（如 RG(on)=3.0Ω∼7.0Ω）进行苛刻的阻抗匹配调试。若滤波过度，将抹杀掉极速响应的时间优势；若滤波不足，则高频 dv/dt 耦合带来的刺波将彻底摧毁检测的准确性 。
寄生电感（Lσ）微观设计的一致性要求与并联均流挑战
如前文所述，寄生源极电感在此时被赋予了“故障传感器”与“高频干扰源”的双重身份 。对于依赖 VLs 绝对幅值进行判决的保护架构，模块内部的 Lσ 绝不能是一个漂浮不定的模糊变量，而必须具备极高的数值可预测性、温漂稳定性以及结构上的绝对对称性。
在基本半导体的大功率系列矩阵中，无论是采用 62mm 封装的 240A 模块 BMF240R12KHB3，还是采用 Pcore2 ED3 封装的顶级 540A 旗舰模块 BMF540R12MZA3，其在官方测试条件下给出的杂散电感 Lσ 参数都被惊人地统一钳制在极低的 30 nH 。 这种卓越的低电感设计在保证低高频开关损耗的同时，为超快保护赋予了无可替代的技术红利： 其一，恒定的电感值提供了一个坚如磐石的短路预警基准。无论是何种工况下发生短路，di/dt 在 30nH 电感上激发出的电压都遵循严格的可计算模型，使得比较器的触发阈值不再需要为了掩盖不确定性而设置过大的冗余带。 其二，有效规避了寄生退化效应。过大的源极电感会在大电流开关瞬态诱发强烈的源极负反馈效应（Source Degeneration），导致栅源极之间的有效驱动电压（VGSeffective）被严重削弱。这不仅会拖长正常开关过程、增加导通损耗，还会破坏驱动时序 。30nH 级别的控制，使得驱动器能够在维持亚微秒级精准保护的同时，最大限度释放 SiC 芯片原生的高频响应潜力。
除了单个模块的性能外，像 540A 这样的多芯片并联巨兽，对 DBC 陶瓷基板的物理走线布局提出了严酷挑战。如果内部走线存在丝毫非对称性，就会导致不同支路间的寄生电感失配（Inductance Mismatch）。在短路发生的瞬间，极高的 di/dt 会无情地放大这种失配，迫使绝大部分故障电流集中在寄生电感最小的某几颗芯片上，直接导致局部过载和点状热失控爆炸 。为此，高阶工业模块广泛采用了高度对称的铜基板设计与氮化硅（Si3N4）AMB 绝缘衬底，不仅支撑了额定 1563W 以上的恐怖功率耗散和卓越的长期热循环疲劳寿命，更在物理空间上强制保证了各并联支路寄生电感的严格均衡 。
体二极管反向恢复优化的系统级干预
除了内部阻抗，体二极管的动态行为同样深刻干预着感知算法的成败。在电力电子半桥拓扑中发生负载下短路（FUL）或某些硬开关的瞬态期间，处于续流状态的对置开关管体二极管会经历一个强烈的反向恢复（Reverse Recovery）过程。此时，反向恢复电流（Irm）会无情地叠加到开通相的电流之上，形成一个剧烈的电流振荡过冲（Current Ringing） 。这种由 Irm 引发的、具有极高瞬时斜率的非故障 di/dt，对于高敏感度的 di/dt 感知算法而言，无异于一颗足以引发灾难性误触发的定时炸弹。
为扫清这一算法障碍，先进模块必须在器件物理层面对体二极管进行深度优化。正如基本半导体的系列模块在设计规范中所着重强调的，其产品普遍集成了 "MOSFET Body Diode Reverse Recovery behaviour optimized" （MOSFET 体二极管反向恢复行为优化）特性 。 表 3 提取了部分大功率模块的核心反向恢复特性数据：
| 模块型号 | 测试条件 | 典型反向恢复时间 (trr) @ 25∘C | 典型反向恢复电荷 (Qrr) @ 25∘C | 典型反向恢复能量 (Err) @ 25∘C |
|---|---|---|---|---|
| BMF240R12KHB3 | VDS=800V, ISD=240A | 25ns | 1.1μC | 0.3mJ |
| BMF360R12KHA3 | VDS=600V, ISD=360A | 24ns | 1.4μC | 0.2mJ |
| BMF540R12KHA3 | VDS=800V, ISD=540A | 29ns | 2.0μC | 0.2mJ |
| BMF540R12MZA3 | VDS=600V, ISD=540A | 29ns | 2.7μC | 0.7mJ |
(注：测试涉及极高 di/dt 变化率，如 BMF540R12KHA3 在 di/dt=8.01kA/μs 下测试得出)
在如此严苛的超大电流高变化率测试下，额定高达 540A 的器件，其反向恢复电荷（Qrr）仍被死死压制在区区 2.0μC∼2.7μC 的极低范围内，反向恢复时间更是不到 30 纳秒。这种近乎“零反向恢复效应”的极致物理表现，从源头上掐断了导致算法误判的无功电流振荡源。它使得基于 Lσ 反馈的超快检测网络，无需为了规避反向恢复尖峰而被迫放大比较阈值或人为拉长死区时间滤波窗口，从而为 200ns 以内的毫无妥协的纯粹超快保护扫清了最后的电气障碍 。
结论
大功率宽禁带半导体技术的深度渗透，正在彻底重塑全球电力电子工程的驱动与保护范式。SiC MOSFET 凭借其令人惊叹的高电流密度与极速开关性能，为逆变器带来了前所未有的效率跃升与体积缩减。然而，其微小的芯片热容和脆弱的短路耐受能力，如同悬在系统安全头顶的达摩克利斯之剑，对传统的保护控制策略提出了不容回避的生存挑战。长期依赖于监测 VDS 静态导通压降的去饱和（DESAT）检测机制，由于受到长达 500ns∼1.5μs “消隐时间”的刚性物理机制约束，加之高温漂移与反向恢复干扰，已彻底无法充当新一代高频大功率 SiC 模块的安全守护者。
在这一技术十字路口，利用模块内部固有的**源极寄生电感（Lσ）**作为瞬态电流变化率（di/dt）高频反馈的超快故障感知算法体系，为电力电子的高频化演进开辟了破局之路。本研究通过深度剖析该算法的物理底层、时序逻辑、热动力学机制以及工业模块级适配策略，得出以下决定性的技术结论：
首先，重构检测逻辑，彻底打破时序禁锢，实现极速保护响应。该感知算法将原本作为高频寄生干扰源的微小电感（如 30nH - 40nH），巧妙翻转为零损耗、无限带宽的超级瞬态电流传感器。通过高频阻容二极管（RCD）积分滤波网络，算法精准剥离了高频电容耦合噪声，复原了真实的故障电流轨迹。这一颠覆性创新，彻底移除了传统 DESAT 机制中不可或缺的电压消隐盲区，实现了在硬开关短路与负载下短路爆发初期的极速侦测，将系统的总闭环保护响应时间一举击穿 200ns 的理论极限。
其次，重塑热动力学积分边界，将晶圆热应力实现 60% 的深度抑制。由于致命短路故障被提前斩断在电流迅猛爬升的最初期线性阶段，器件避免了陷入电流饱和峰值平台被动承受灾难性高功率耗散的厄运。积分时间的骤减与平均故障电流的大幅削弱，使得瞬态热能量的注入呈现陡峭的悬崖式下降。与传统的 1.5μs 级响应策略相比，该算法在宏观上实现了将晶圆内部承载的热应力大幅降低 60% 的卓越成就。这一微观能量截断机制，直接扑灭了引发源极铝金属相变熔化与界面氧化层 Fowler-Nordheim 隧穿退化的物理火种，赋予了 SiC 模块极长的生命周期寿命。
最后，柔性关断协同与模块级深度适配，构建闭环防御体系。面对 200ns 极速动作必然诱发的高 di/dt 反电动势尖峰与雪崩击穿风险，算法必须与驱动侧的智能软关断（STO）及有源米勒钳位（AMC）技术紧密耦合，以柔克刚地将关断过电压钳位在安全阈值内。与此同时，该先进算法展现出了对现代顶级 SiC 模块（如基本半导体开发的 Pcore2 ED3 与 62mm 氮化硅陶瓷基板系列）的极高要求。其稳定运行深度依赖于模块内部极低且高度一致的 30nH 寄生电感控制、精确的内部栅阻调校，以及趋于完美且逼近零反向恢复的体二极管物理优化。
综上所述，利用源极寄生电感的超快 di/dt 故障感知算法，不仅代表着电力电子栅极驱动底层逻辑的一次深刻技术觉醒，更是释放碳化硅器件终极潜能、保障兆瓦级高端能源装备在各种极端恶劣工况下实现高可靠性连续运行的核心锁钥。伴随具备高对称性与精密封装架构的新一代高可靠性 SiC 功率模块的加速量产与普及，这种亚微秒级的多维智能保护拓扑，必将无可争议地成为未来一切宽禁带大功率能源转换系统设计的标准配置与基石。
