高通 SA8255P AVM 系统 故障排查完全手册

wuhui715
0 阅读35分钟

版本：V0.1 日期：2026年3月 适用平台：高通 SA8255P 适用场景：车载全景影像系统（AVM）

1. 系统概述

本手册描述基于高通 SA8255P SoC 的车载 AVM（Around View Monitor，全景影像系统）完整软硬件架构、视频流传递链路、各软件层交互时序，以及绿屏、花屏、无图像、黑屏、系统重启等典型问题的系统化排查方法，并附有基于真实 dmesg / logcat / systrace 日志的完整故障分析案例。

SA8255P 是高通面向汽车智能座舱设计的 SoC，集成 Kryo CPU、Adreno GPU、Hexagon DSP、多路 MIPI CSI-2 输入和 MIPI DSI/eDP 输出，支持 4 路乃至更多路摄像头同时接入，满足 AVM 对多路低延迟视频采集与实时鸟瞰拼接的需求。

主要技术特征

  • 多路 MIPI CSI-2 接口，支持 GMSL2/FPD-Link III SERDES 解串，最远传输距离 15m
  • IFE/BPS/IPE 多级 ISP 流水线，硬件加速去噪、色彩校正、AWB/AEC
  • Adreno GPU 支持 OpenGL ES / Vulkan / OpenCL，用于 AVM 鸟瞰拼接加速
  • MDP/DPU 硬件多图层合成，支持 HW Overlay 直出，最大 6 个 Plane
  • ION/DMA-BUF 统一内存框架，Camera→ISP→GPU→Display 全链路零拷贝
  • 运行 Linux + Android Automotive，支持 Camera HAL3 / HWC2 / Codec2 标准接口

2. 硬件架构

2.1 四路独立信号路径的含义

在 AVM 系统中，4 路摄像头（前/后/左/右）通过 GMSL2 同轴线缆与 SerDes 芯片连接至 SoC。硬件模块链路上存在四条逻辑上独立的信号路径，各自承担不同功能：

信号路径作用物理传输方式故障隔离价值
视频流传输摄像头传感器输出的 MIPI CSI-2 视频数据（RAW/YUV）GMSL2 高速串行通道（高频带宽）CRC error 定位信号衰减
I2C 控制双向配置命令（曝光、增益、帧率等）与状态读取调制到 GMSL2 低速控制通道ChipID 可读性验证链路通断
FSIN 帧同步来自 SoC 的帧同步触发信号，对齐多路摄像头曝光时刻通过 GMSL2 控制通道或专用引脚4路时间戳差 < 5ms 验证同步质量
LOCK/ERR 状态SerDes 链路状态反馈（锁定指示、CRC 错误、丢包等）解串器 GPIO 或 I2C 寄存器读取LOCK=0 直接定位链路断开层级

这四条路径在物理上共用一根同轴线缆，但在逻辑功能上完全独立，分别对应数据面、 控制面 、同步面、诊断面，便于故障隔离与定位。

FSIN 帧同步关键约束：脉冲必须在所有 Sensor 的 VBlank 期间送出。若在有效行期间触发，会造成丢帧和时间戳错位，导致拼接接缝处出现鬼影。

多路摄像头同步机制

  • 硬件 FSIN：SoC GPIO 在 VBlank 期间输出脉冲，经 SER 传至各 Sensor，触发同步曝光，4路时间戳差 < 1ms
  • 软件时间戳对齐：AVM 采集层维护 4 路时间戳队列，超过 5ms 差值丢弃最旧帧，等待新帧重新对齐
  • 验证方法：在 onImageAvailable 打印各路时间戳，工具：cam_sync_check 脚本

2.2 摄像头输入链路（完整模块框图）

下图展示从 Sensor 到 IFE 的完整硬件模块链路，包含视频流、I2C 控制、FSIN 帧同步、LOCK/ERR 状态四条独立信号路径。

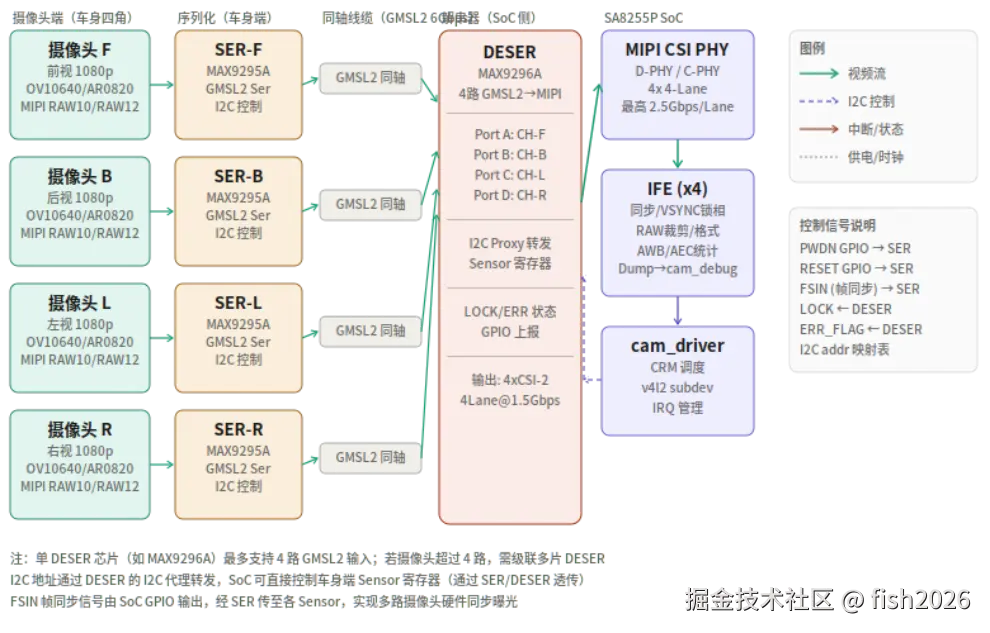

图2-1 摄像头输入链路完整模块框图（视频流·I2C控制·FSIN同步·LOCK/ERR）

关键 节点 职责

节点芯片/规格主要职责关键控制信号
Image SensorOV10640 / AR0820输出 RAW10/RAW12 MIPI，执行 3A 控制I2C 寄存器、PWDN、RESET、FSIN
SerializerMAX9295A / DS90UB953MIPI→GMSL2 序列化，I2C 透传代理GMSL2 同轴，GPIO 状态上报
同轴线缆GMSL2视频+控制+供电一缆传输差分同轴，EMC 设计
DeserializerMAX9296A4 路 GMSL2→MIPI，LOCK/ERR 监控LOCK/ERR_FLAG GPIO，I2C Proxy
MIPI CSI PHYSA8255P 内置Lane 对齐，ECC/CRC 校验，速率协商PHY 寄存器，CSI CRC 计数
IFE (×4)SA8255P 内置RAW 接收、Bayer 处理、AWB/AEC 统计SOF/EOF 时间戳，frame done IRQ

2.3 SoC 内部处理单元

模块功能描述对外接口
IFE（Image Front End）RAW 数据接收、VSYNC 同步、统计信息采集v4l2 subdev，frame done IRQ
BPS（Bayer Processing Segment）Bayer 域去噪、HDR 融合、格式转换cam_driver CRM 调度
IPE（Image Processing Engine）NR、锐化、色彩校正、畸变预补偿ION DMA-BUF 输出 NV12
Video Codec（Venus HW）H.264/H.265 硬件编解码V4L2 M2M，/dev/videoX
MDP/DPU多图层合成、缩放旋转、CRTC 控制DRM/KMS，atomic commit
Adreno GPUAVM 鸟瞰拼接、OpenGL ES 渲染EGL/OpenCL，fence 机制
Hexagon DSPAI 推理辅助、音频处理FastRPC，HVX 指令集

2.4 显示输出链路

MDP/DPU → MIPI DSI 或 eDP → 车载显示屏。显示分辨率通常为 1920×720（中控长屏）或 1280×720（副屏）。背光通过 WLED 或 I2C PWM 控制。

  • DPU 支持最多 6 个硬件 Overlay Plane，超出后自动降级为 GPU Fallback 合成
  • DSI 时序参数需严格匹配 Panel 规格
  • eDP 用于高分辨率或长距离场景

3. 软件架构（分层模块框图）

AVM 软件栈按五层组织，视频帧数据通过 DMA-BUF fd 在各层间零拷贝传递；控制命令走独立的 Binder IPC / ioctl 通道。

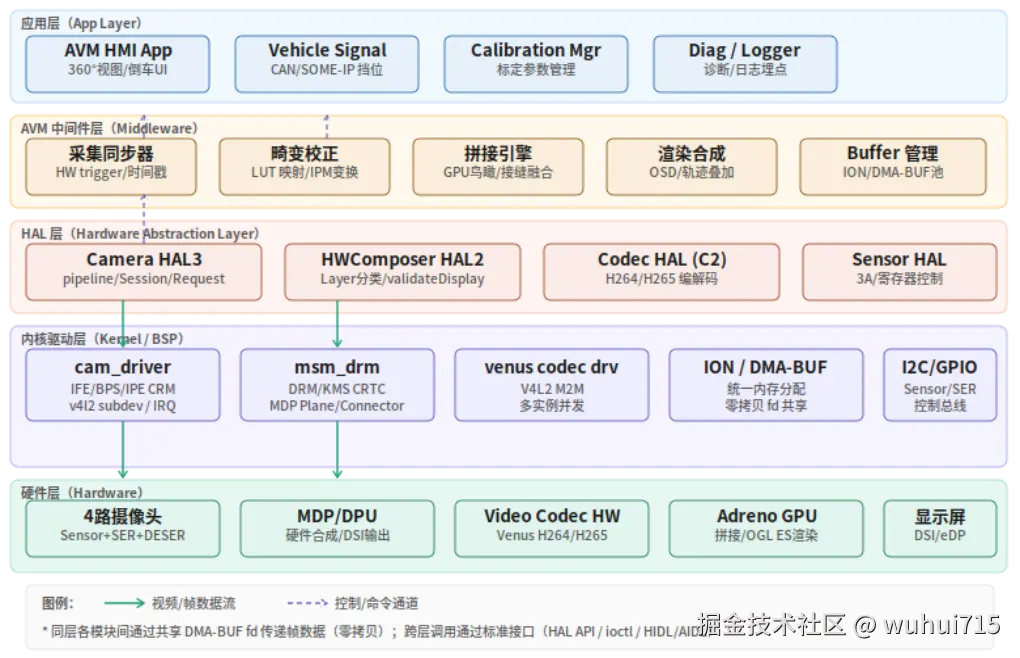

图3-1 AVM 软件架构分层模块框图（五层结构，绿=数据流，蓝虚=控制流）

各层模块说明

层级关键模块主要职责对外接口
应用层AVM HMI App360°视图/倒车UI/辅助线叠加/场景切换CameraManager API, Surface
应用层Vehicle SignalCAN/SOME-IP 接收挡位/车速/转角，触发视图切换VHAL / CarService API
AVM 中间件采集同步器硬件 trigger(FSIN) + 软件时间戳队列，确保4路时差<5msImageReader callback
AVM 中间件拼接引擎IPM变换+GPU鸟瞰拼接+接缝融合，目标<15ms/帧OpenGL ES, EGL fence
AVM 中间件Buffer 管理ION heap 申请/释放，DMA-BUF fd 生命周期，Pool 复用ION alloc，DMA-BUF export
HAL 层Camera HAL3Session/Request/Result 调度，fence 管理，in-flight 深度控制Camera HIDL/AIDL
HAL 层HWComposer 2validateDisplay 层分类（HW/GPU），presentDisplay 提交DRM ioctl atomic
Kernelcam_driverIFE/BPS/IPE 硬件抽象，CRM 帧调度，IRQ 管理v4l2 subdev ioctl
KernelION/DMA-BUF统一内存分配，跨进程零拷贝，IOMMU 映射ion_alloc，dma_buf_export

4. 整体架构与视频流链路

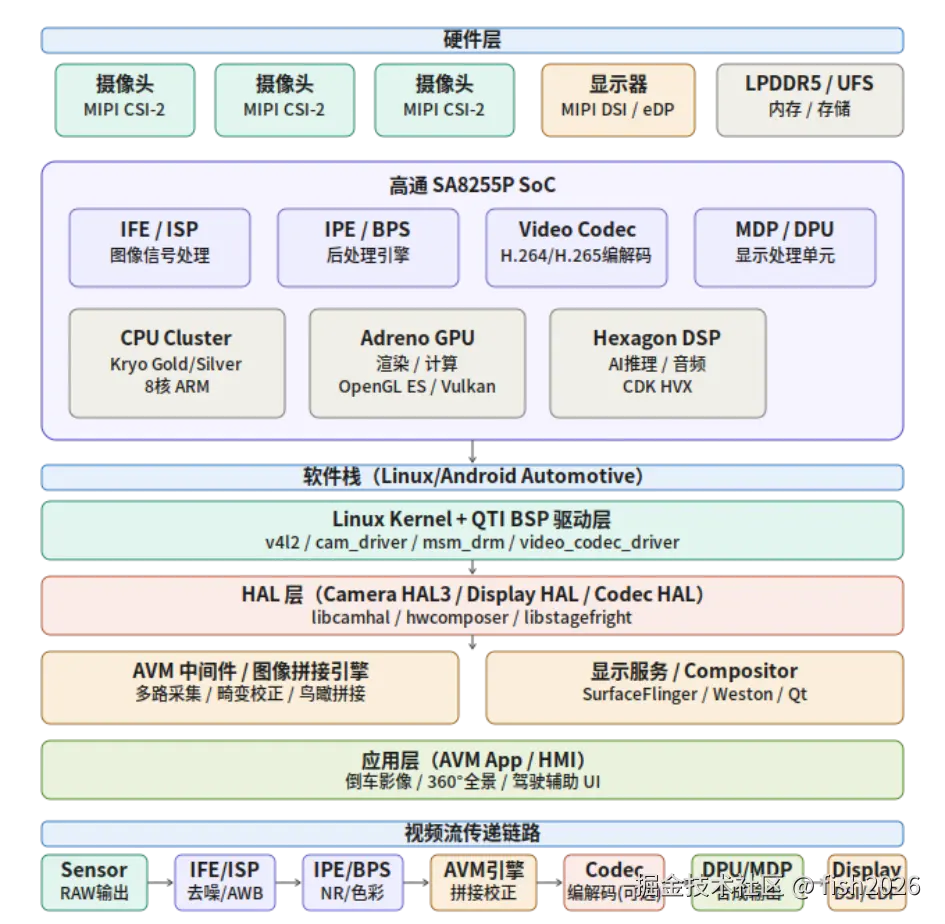

4.1 整体架构图（硬件+软件+数据流）

图4-1 SA8255P AVM 系统整体架构图（硬件+软件+视频流链路）

端到端视频流路径与时间预算

阶段数据形式传输机制耗时预算超时风险
Sensor→DESERRAW Bayer 10/12bitGMSL2 6Gbps<0.5msCRC error → 花屏
DESER→IFEMIPI CSI-2 RAW4Lane×1.5Gbps<0.5msLane错位 → 绿屏/花屏
IFE/IPE 处理YUV420 NV12ION DMA-BUF fd~2–5mspipeline stall → 帧延迟
IPE→AVM 拼接4×YUV420 NV12ION DMA-BUF fd（零拷贝）~5–15msGPU过载 → 掉帧
AVM→DPU 合成RGBA8888eglSwapBuffers→DMA-BUF~2–5msLayer超限→GPU Fallback
DPU→DisplayRGB 像素流DSI/eDP scanout~1ms时序错误 → 绿屏/无输出

零拷贝设计原则：Sensor→IFE→IPE→AVM Engine→DPU 全链路通过 ION 分配的 DMA-BUF fd 共享 buffer，CPU 全程不参与内存拷贝。控制命令与视频数据流完全解耦，是避免内存带宽瓶颈和降低延迟的关键设计。

ION/DMA-BUF 零拷贝内存管理

ION heap 类型：system heap（可分页），camera heap（连续物理内存，DMA 友好），secure heap（TEE）

Buffer size 计算必须使用硬件对齐 stride：stride = ALIGN(width, 128)；NV12 总大小 = stride × height × 1.5

生命周期：ION alloc → DMA-BUF export → fd 通过 Binder 跨进程传递 → 每个使用方 import + mmap → 使用完毕 close fd → 最后一个 close 触发内核释放

常见陷阱：HAL 按 stride=width 计算 buffer 大小，IFE 实际按 stride=2048（128B对齐）写入，导致越界 207KB → IOMMU fault → Kernel panic。务必以 IFE 上报的 stride 为准。

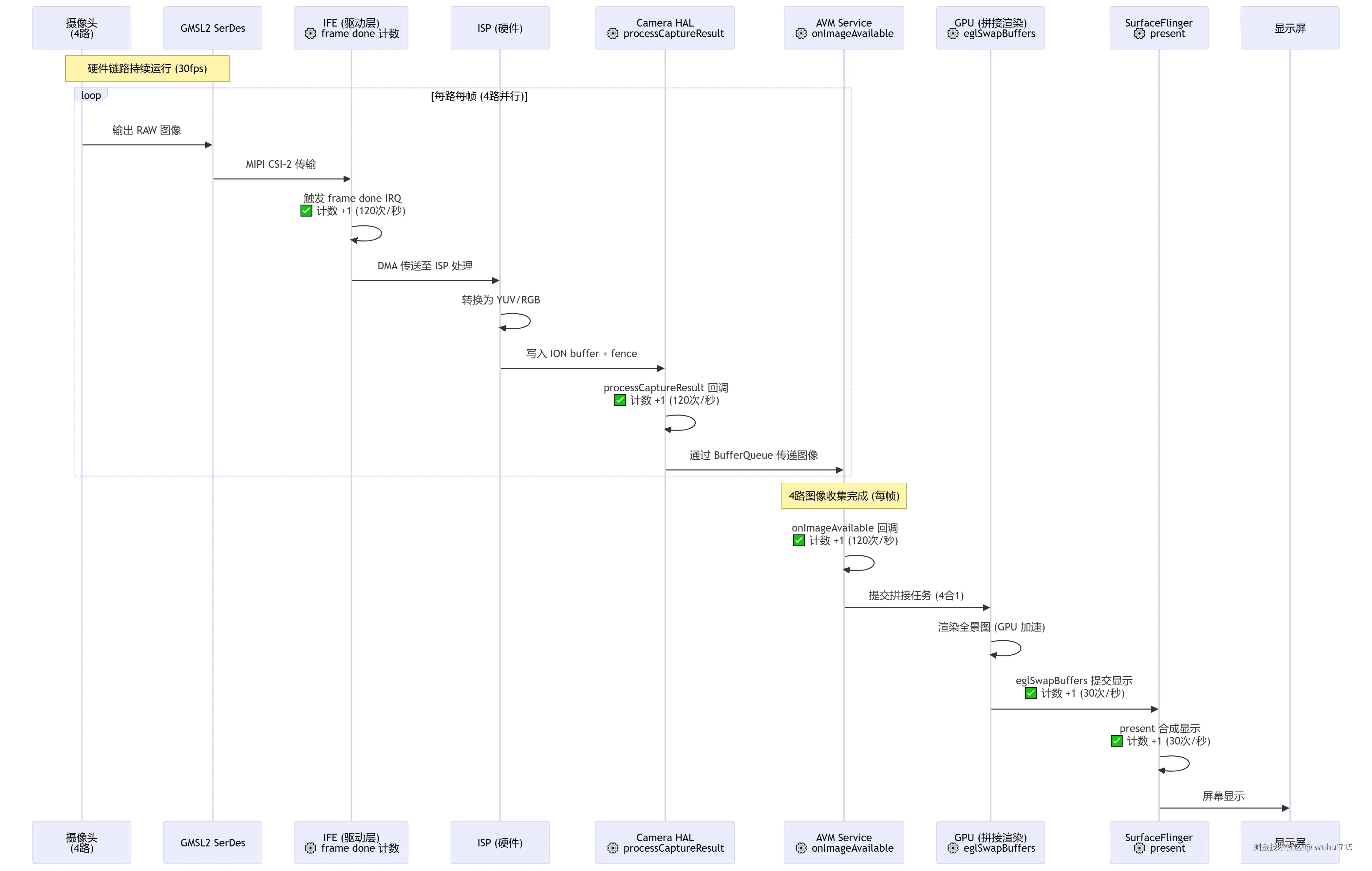

4.2 软件链路时序图

暂时无法在iChery文档外展示此内容

图4-2 链路时序图

4.3 各节点计数器与预期频率

节点计数器埋点预期频率（30fps）
IFE frame done驱动 IRQ 处理4路 × 30 = 120次/秒
HAL processCaptureResultHAL 回调4路 × 30 = 120次/秒
AVM onImageAvailable图像接收回调4路 × 30 = 120次/秒
AVM eglSwapBuffersGPU 渲染完成1路 × 30 = 30次/秒
SurfaceFlinger present显示合成1路 × 30 = 30次/秒

这套计数器体系可用于静默故障的精准定位——通过轮询各层计数，找到第一个停止递增的环节，从而确定故障层，避免盲目复位。

5. 系统关键设计

5.1 采集层常驻 Standby 的合理性

设计目的：消除 AVM 启动延迟（挂倒挡到显示图像的“冷启动”时间约 600ms~1s），满足法规要求（<2s）和用户体验。

资源消耗分析：

  • GPU：完全空闲（AVM 拼接引擎未启用）
  • CPU：消耗约 5%~15% 单核，主要来自 IRQ 处理（120次/秒）和 HAL 线程调度
  • 内存：保留部分 ION buffer 用于接收帧

优化措施：

  • 降帧率：standby 时降低到 510fps，IRQ 频率降低 36 倍
  • ISP bypass：关闭 BPS/IPE 后处理，仅让 IFE 接收 RAW，节省 ISP 功耗

5.2 零拷贝内存机制

全链路通过 ION 分配的 DMA-BUF fd 共享 buffer，CPU 全程不参与内存拷贝。控制命令走独立的 Binder IPC/ioctl 通道，与视频数据流完全解耦。

零拷贝实现路径：

  1. Camera 驱动从 ION 分配 buffer → 生成 DMA-BUF fd
  2. 通过 Binder 将 fd 传递给 GPU 进程 → GPU 获取同一块内存
  3. GPU 处理后传递 fd 给 Display → Display 直接读取
  4. 全程无内存拷贝，数据始终在 DDR 同一位置

5.3 帧同步机制

FSIN 帧同步设计要点：帧同步脉冲必须在所有 Sensor 的 VBlank 期间送出。若 FSIN 在有效行期间触发，会造成部分 Sensor 丢帧，导致 AVM 拼接出现多路时间戳错位（接缝处鬼影）。

建议在 cam_driver 中通过 regmap 读取 IFE SOF 时间戳验证同步质量，要求 4 路时间戳差值 < 5ms。

6. 软件交互时序

6.1 系统启动时序（含时序图）

从 Bootloader 加载到 AVM Service 就绪，各层初始化按严格依赖顺序进行。

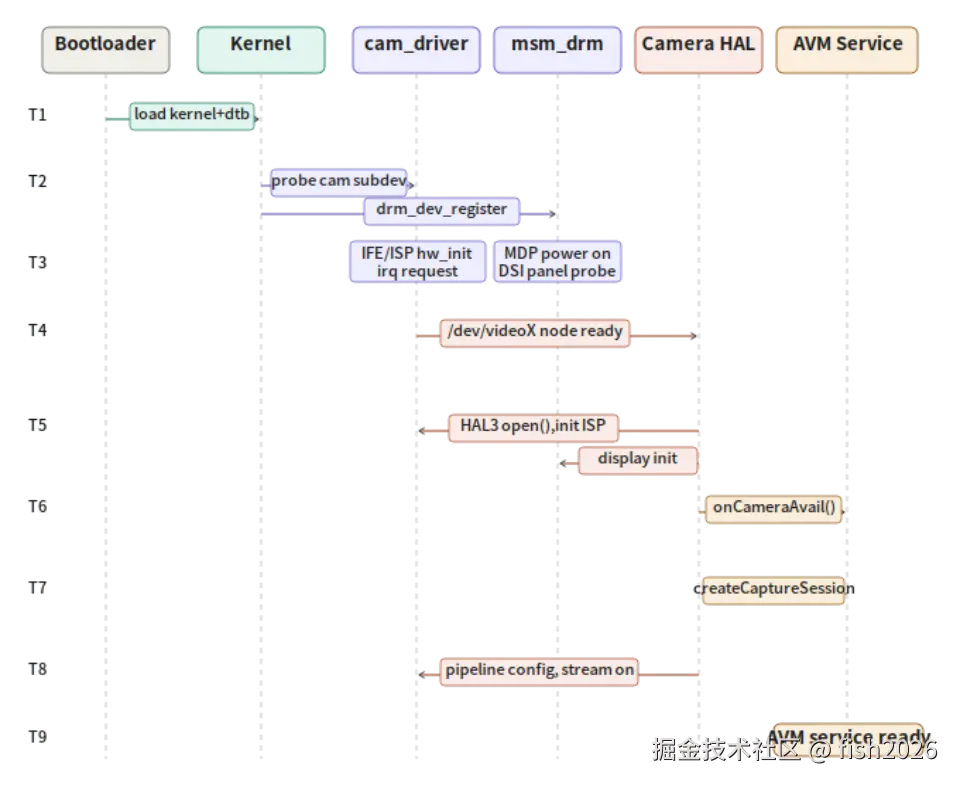

图6-1 系统启动**时序 （T1–T9）

各阶段与失败症状

节点事件成功标志失败症状
T1Bootloader 加载 Kernel + DTBKernel 启动日志出现系统无法启动，串口无输出
T2Kernel probe cam_driver / msm_drmdmesg: probe success黑屏，/dev/videoX 不存在
T3IFE/ISP hw_init + MDP panel probeIRQ 注册、Panel 初始化 ok图像采集失败或显示无输出
T4/dev/videoX 节点创建ls /dev/video* 有节点无图像，HAL open 失败
T5Camera HAL open() + display initlogcat: Camera opened上层 App 无法获取摄像头
T6HAL 通知 AVM → AVM 创建 SessioncreateCaptureSession 成功AVM 进程崩溃或卡住
T7HAL→Driver: pipeline config, stream onVIDIOC_STREAMON 无报错配置失败，格式不匹配
T8AVM Service ready，第一帧到达第一帧时间 < 2s延迟过长或无图像

6.2 Camera Pipeline 建立时序

Session 建立后，每路摄像头通过 HAL3 的 configureStreams → processCaptureRequest → processCaptureResult 循环驱动。

关键约束：in-flight pipeline depth 默认 4~8 帧，4 路同时出流时内存占用约 4路 × 8帧 × 3MB/帧 ≈ 96MB，需预留足够 ION heap。

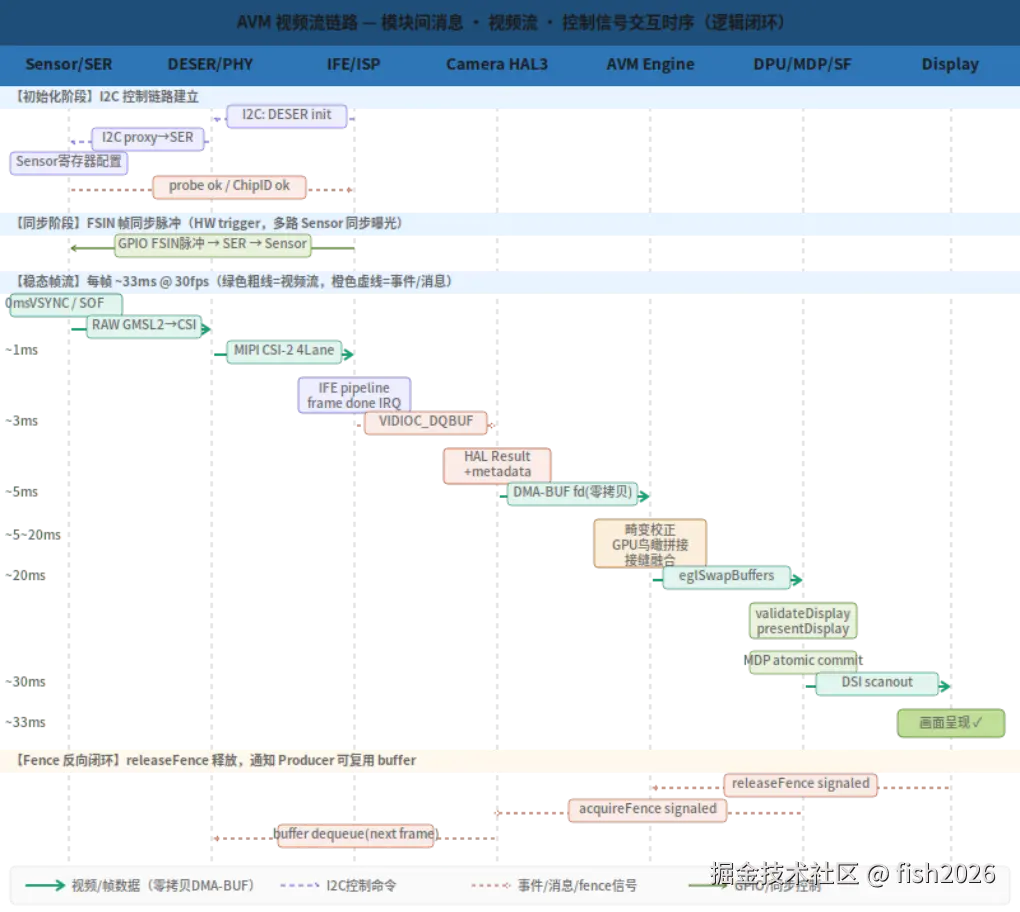

6.3 稳态帧渲染时序（含甘特图）

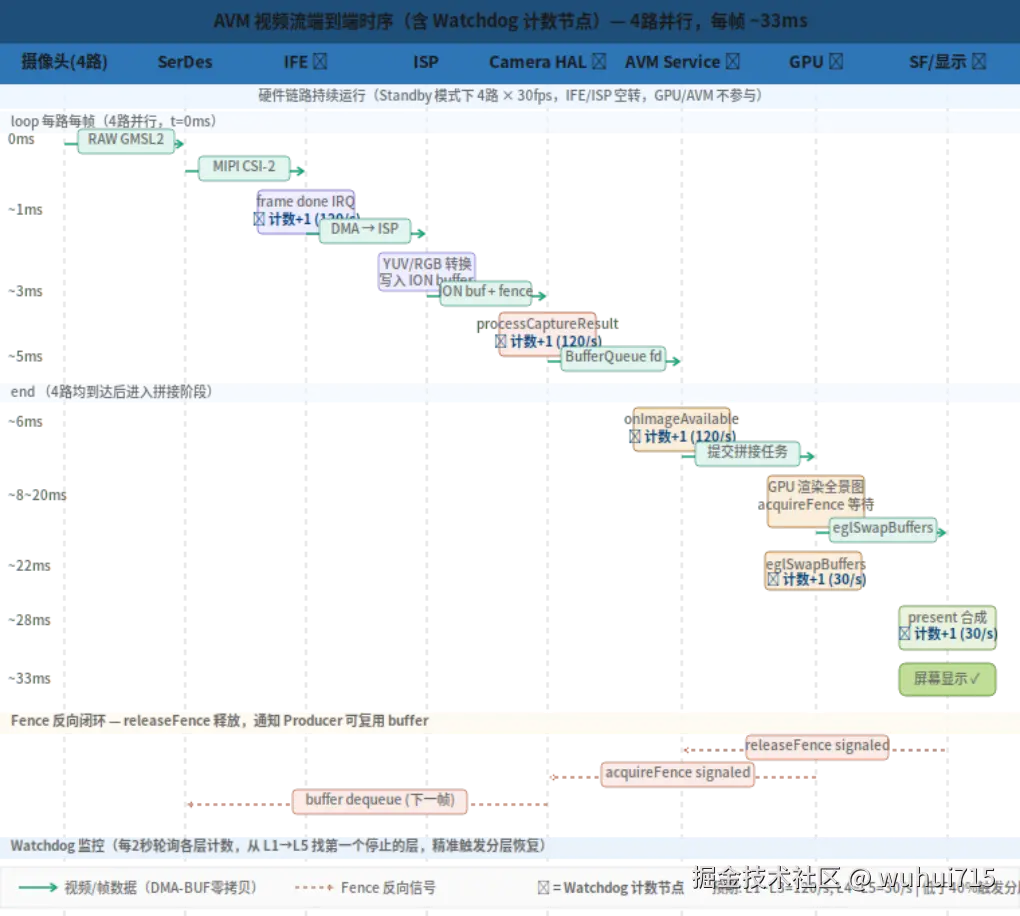

下图在稳态帧流时序基础上，叠加了 Watchdog 的五个计数埋点（⚙ 标注），以及 Fence 反向信号闭环，完整呈现每帧 ~33ms 的端到端链路。

图6-2 稳态帧渲染**时序 + Watchdog 计数**节点 + Fence 反向闭环

计数****节点埋点****位置预期速率停止时含义
L1 IFE frame done内核 frame_done IRQ handler（4路分别计数）120次/秒SERDES 链路断 或 cam_driver 异常
L2 HAL ResultprocessCaptureResult() 入口120次/秒HAL pipeline 阻塞 或 in-flight 死锁
L3 AVM 采集onImageAvailable() 入口（4路分别）120次/秒ImageReader 队列满 或 AImage 未释放
L4 拼接提交eglSwapBuffers() 前30次/秒GPU hang 或 fence 死锁
L5 SF presentpresentDisplay() 完成30次/秒Layer commit 异常 或 VSync 丢失

每帧约 33ms @ 30fps，包含从传感器曝光到屏幕显示的全链路。

图6-3 曝光到显示示意图

暂时无法在iChery文档外展示此内容

阶段关键信号/事件时间窗口异常现象可观测指标（熔断设备）
Sensor → CSIVSYNC 上升沿t=0无VSYNC → 黑屏通过I2C读sensor寄存器；SAIL监控MIPI时钟
MIPI传输数据Lane活动0~8msCRC error → 花屏ISP统计CSI_CRC_ERROR；SAIL记录MIPI链路状态
ISP处理frame done 中断8~13ms中断超时 → 帧丢失检查ISP寄存器pipeline_status；Minidump保存中断上下文
GPU拼接renderThread 提交13~28msGPU hang → 黑屏/卡死/d/tracing记录GPU耗时；SAIL监控GPU电源域
DPU合成图层commit28~33msVSYNC miss → 撕裂/黑帧dumpsys SurfaceFlinger中missed vsync；SAIL可记录DPU看门狗
DSI扫描垂直消隐结束33.33ms时序错误 → 绿屏/无显示Panel error flag；SAIL保存DSI最后寄存器快照

  1. 并行与流水线

    1. ISP处理是逐行流水线，在CSI传输完第一行数据后即开始处理，并非等待整帧传输完成。
    2. GPU拼接与ISP处理存在并行窗口：上一帧的GPU拼接可能与当前帧的ISP处理同时进行。
    3. DPU合成与GPU渲染也是重叠的，但最终必须等待VSYNC信号同步输出。

  2. 异常定位策略

    1. 无Minidump/900E：黑屏时若AP完全无响应，需通过SAIL的UART日志确认是哪一级硬件未产生预期中断。例如若SAIL显示“MIPI phy lock lost”，则问题在前端；若显示“DSI command timeout”，则问题在显示链路。
    2. 有Minidump：解析dump时重点关注最后的中断状态（gic寄存器），查看是否有ISP/GPU/DPU的done中断被触发，以及CPU最后执行的是哪个驱动函数。

  3. 关键寄存器监控（量产可保留） 在量产版本中建议保留轻量级健康监测：

    1. 定期读取ISP的frame_done_counter，若停止增长则触发SAIL记录。
    2. 监控GPU的kgsl看门狗，超时前通过SAIL转存GPU寄存器。
    3. 监听DPU的vblank事件，若连续多次miss则通过SAIL上报“显示冻结”事件。

7. Camera HAL3 内部状态机（含状态图）

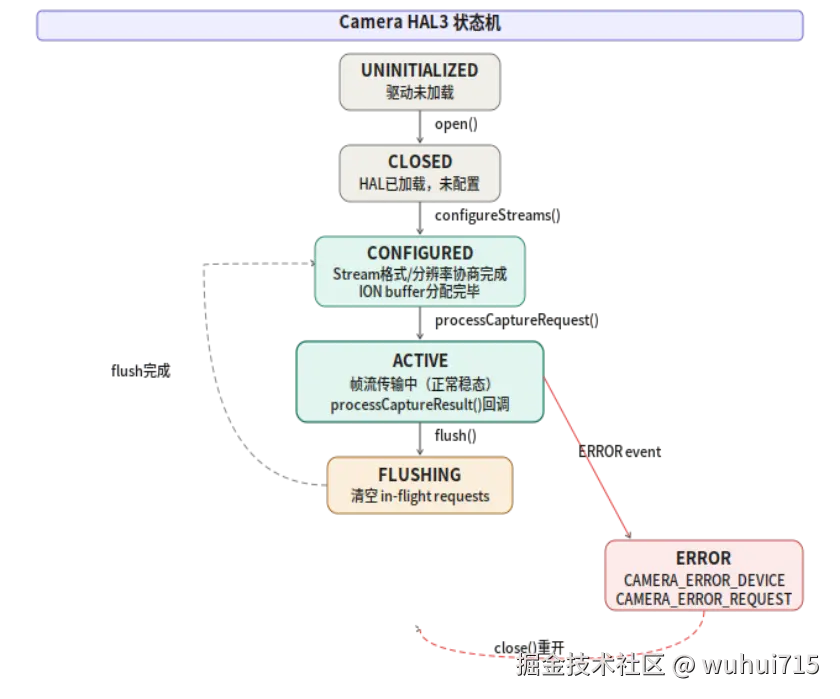

图7-1 Camera HAL3 状态机与 Request/Result 内部循环

状态说明

状态描述进入条件常见卡住原因
UNINITIALIZED驱动未加载系统初始状态/dev/videoX 不存在
CLOSEDHAL 已加载，未配置open() 成功Sensor I2C 失败，权限问题
CONFIGURED流格式协商完成configureStreams() 成功格式不匹配，ION alloc 失败
ACTIVE正常帧流传输中首条 request 到达in-flight 满（pipeline 反压）
FLUSHING清空 in-flight requestsflush() 调用flush 超时（>3s）→ ERROR
ERROR设备级或请求级错误ERROR event 回调需 close() 后重新初始化
API / 错误码说明处理建议
configure_streams()协商 Stream 格式、分辨率、Buffer检查 format/size 在支持列表；stride 按硬件对齐
process_capture_request()持续驱动 pipeline（pipeline 满时阻塞）保持请求连续，避免空窗期；in-flight 留 2 个余量
process_capture_result()HAL 回调帧结果埋点记录 latency；延迟 >33ms 触发 watchdog
CAMERA3_MSG_ERROR_DEVICE设备级不可恢复必须 close() 后重新 open()
CAMERA3_MSG_ERROR_REQUEST单帧失败，设备可用跳过该帧，继续提交；记录连续错误率
CAMERA3_MSG_ERROR_BUFFER特定 stream buffer 无效该路 stream 废弃重建；其他路不受影响

8. SurfaceFlinger HWC2 合成流程

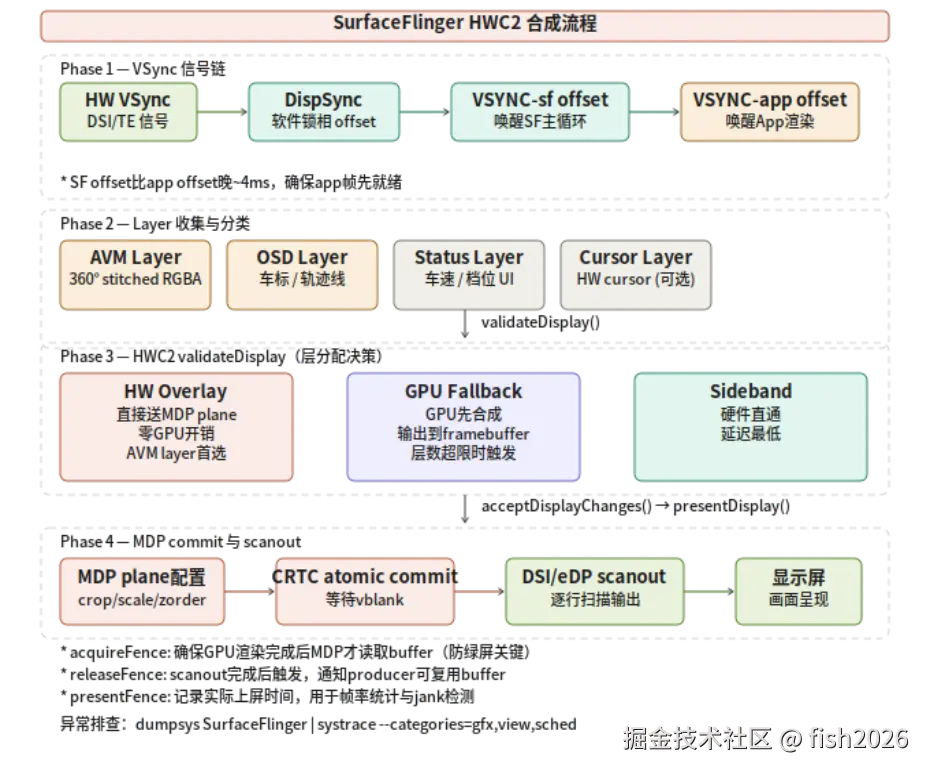

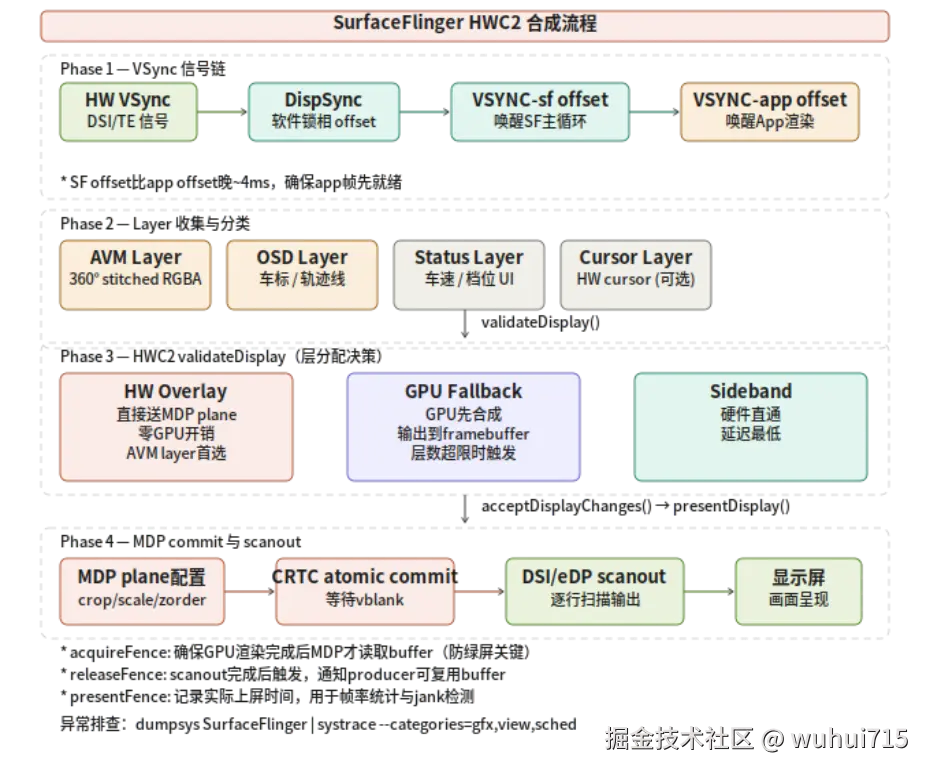

图8-1 SurfaceFlinger HWC2 合成**流程

合成类型决策

合成类型触发条件延迟AVM 场景策略
HW Overlay (Device)Layer 格式 MDP 支持 + 数量 ≤ 6~2ms（最低）首选路径，AVM layer 应始终走此路径
GPU Fallback (Client)Layer 超限或格式不支持~12ms（+10ms）严格避免；Layer 总数控制在 ≤ 5
Sideband硬件直通摄像头< 1ms特殊场景，无法叠加 OSD

AVM 场景警告：AVM Layer + OSD + 车速 UI + 倒车线 ≈ 4~5 层。任何额外透明窗口（如 Toast、调试 overlay）都可能触发 GPU Fallback，帧率从 30fps 跌至 20fps 以下。生产版本必须控制 Layer 总数 ≤ 5。

Fence 机制（防绿屏关键）

  • acquireFence：GPU 渲染完成信号。MDP 必须等待此 fence signal 后才读取 buffer，否则读到 YUV U/V=0 的脏数据 → 全屏绿色
  • releaseFence：DPU scanout 完成后 signal，通知 GPU/Camera 侧可安全复用该 buffer
  • presentFence：记录实际上屏时间戳，用于 Jank 检测和帧率统计

绿屏根因：acquireFence 未及时 signal（GPU 渲染超时），可通过 dumpsys SurfaceFlinger | grep "acquireFence not signaled" 直接确认。

9. 内存管理深度解析

9.1 ION 与 DMA-BUF 原理

物理本质：ION 和 DMA-BUF 管理的物理内存全部来自系统的 DDR 内存（LPDDR4/5），不是独立的 Memory 芯片。它们只是 DDR 内存的“分配器”和“共享机制”。

ION ****内存 池类型

Heap 类型物理位置特点用途
System HeapDDR非连续，vmalloc 分配CPU 访问的普通 buffer
System Contig HeapDDR物理连续，kzalloc 分配小量连续内存需求
CMA HeapDDR 预留区域物理连续，启动时预留摄像头、显示等大块连续需求
Carveout HeapDDR 固定区域物理连续，固定预留对延迟极敏感的硬件

零拷贝实现机制：

  • Camera 驱动从 ION 分配 buffer → 生成 DMA-BUF fd
  • 通过 Binder 将 fd 传递给 GPU 进程 → GPU 获取同一块内存
  • GPU 处理后传递 fd 给 Display → Display 直接读取
  • 全程无内存拷贝，数据始终在 DDR 同一位置

9.2 AVM Buffer 生命周期

  • ION alloc（cam driver）→ DMA-BUF export → fd 通过 Binder 传至 Camera HAL
  • Camera HAL → AVM Service：BufferQueue 传递 fd（AImage 包装）
  • AVM onImageAvailable：立即 AImage_delete 归还 slot，用 AHardwareBuffer 持有实际数据
  • GPU 渲染完成 → eglSwapBuffers → releaseFence signal → AHardwareBuffer_release

最常见的内存泄漏：在 onImageAvailable 里把 AImage 丢给异步队列处理，但 GPU 忙时 AImage_delete 被推迟，ImageReader 16个 slot 耗尽 → HAL 无法 dequeue → pipeline 阻塞 → 触发 fence 死锁。

9.3 Buffer Size 对齐要求

格式分辨率正确 stride（128B对齐）正确 buffer size错误计算（常见）
NV121920×10802048（=ALIGN(1920,128)）2048×1080×1.5 = 3,317,760 B1920×1080×1.5 = 3,110,400 B（差 207KB）
NV121280×7201280（已对齐）1280×720×1.5 = 1,382,400 B同正确值
RGBA88881920×10807680（=1920×4对齐）7680×1080 = 8,294,400 B1920×4×1080（同上）

9.4 IOMMU 与 Cache 一致性

IOMMU 作用：将离散物理内存映射为设备连续地址空间，简化硬件访问。每个硬件设备（IFE、GPU、Display）拥有独立的 IOMMU Context Bank，地址空间隔离。

Cache 一致性管理：

  • 硬件设备访问时自动通过 IOMMU 页表属性维护一致性
  • CPU 访问时需通过 begin_cpu_access / end_cpu_access 在访问前后 Flush/Invalidate
  • 错误使用会导致：花屏（CPU 读到旧数据）或绿屏（硬件读到未初始化数据）

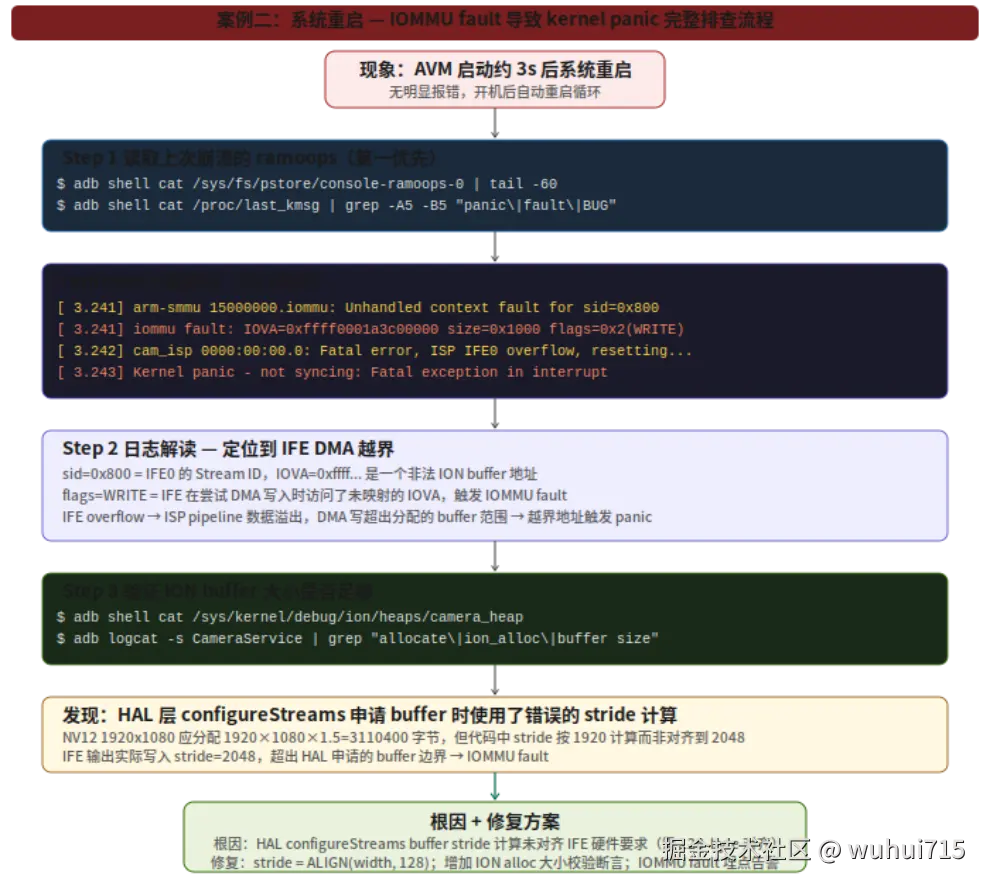

典型 IOMMU Fault 日志：

arm-smmu 15000000.iommu: Unhandled context fault for sid=0x800
Translation fault: WRITE, size=0x1000 flags=IOMMU_FAULT_WRITE

sid=0x800 对应 IFE0 的 DMA 通道，表示 IFE 写入地址越界。

10. 问题排查方法论

10.1 链路权责划分总览（含权责矩阵图）

下图展示各模块权责边界、关键埋点日志、自澄清手段及调试命令。

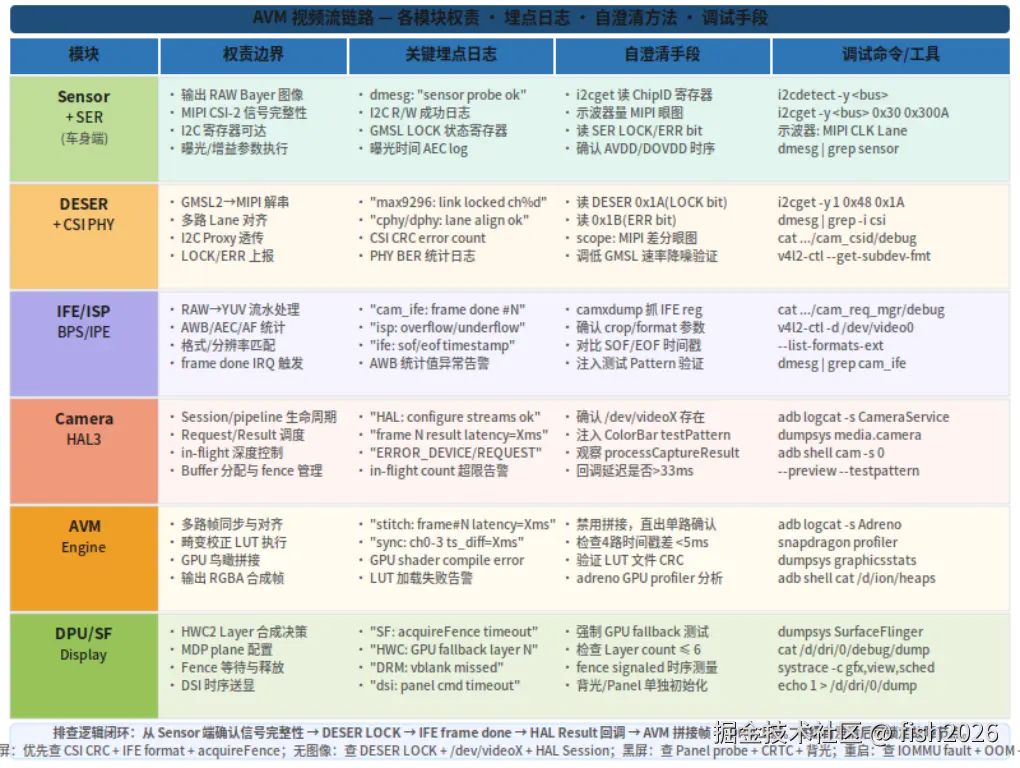

图10-1 视频流链路模块权责 · 埋点**日志 · 自澄清方法 · 调试手段矩阵

排查逻辑：从 Sensor 端开始，每级模块先"自澄清"（证明自己的输出正确），再向下传递。找到第一个无法自澄清的模块，就是故障所在层。

10.2 分层心跳计数器闭环定位

针对"无明显 ERROR 日志但无图像"的静默故障场景，Watchdog 通过监控各层计数器精准定位断点，并分层精准恢复（最小影响范围），替代暴力复位 DESER 的治标方案。

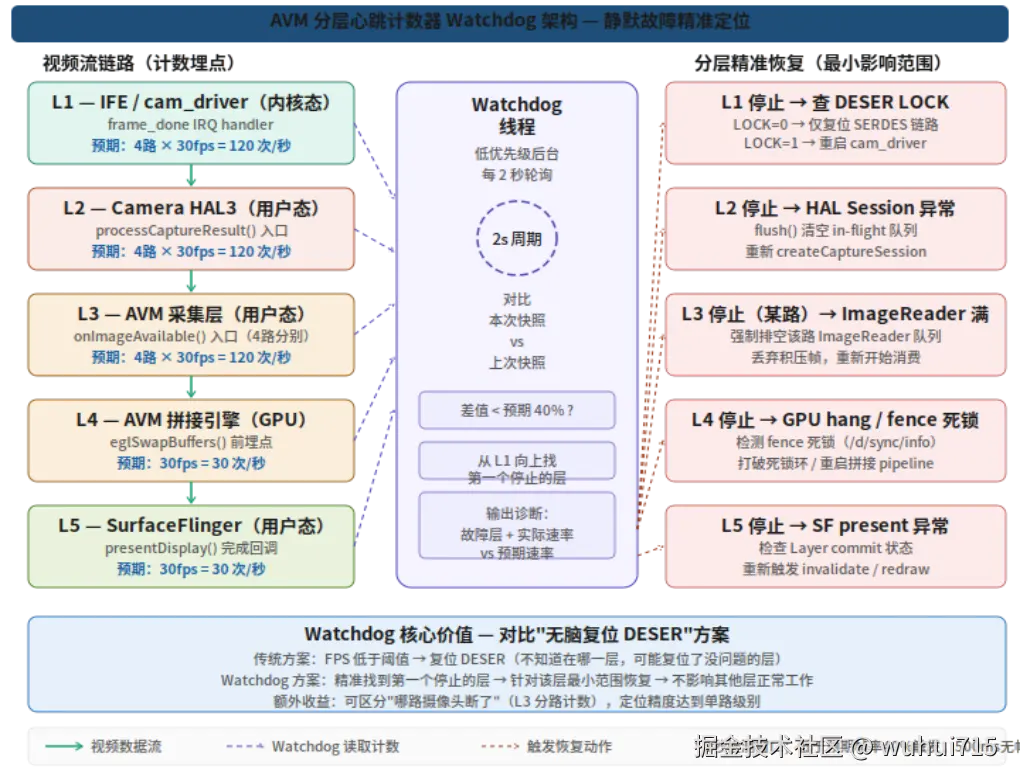

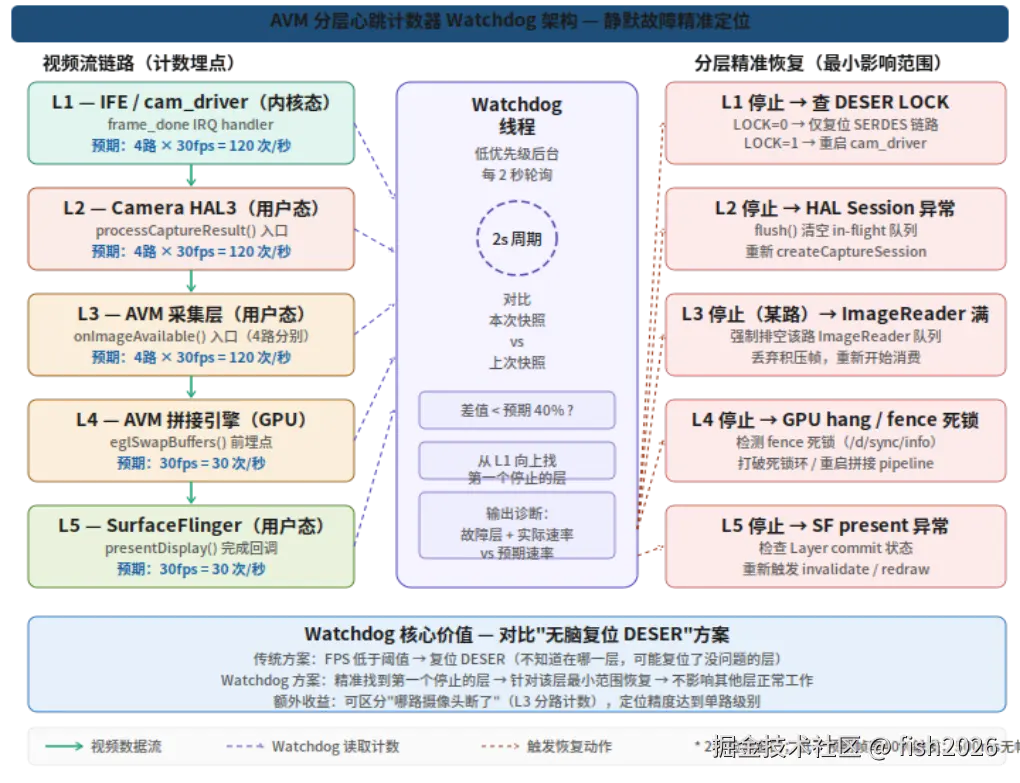

图10-2 分层心跳计数器 Watchdog 架构（计数埋点 ·检测逻辑·分层精准恢复）

层级计数****埋点2秒窗口停止判断触发恢复动作
L1 IFEframe_done IRQ handler（4路原子计数）< 48次（预期240×40%）查 DESER LOCK → 精准复位 SERDES 或重启 cam_driver
L2 HALprocessCaptureResult() 入口< 48次flush() + 重建 CaptureSession
L3 AVM 采集onImageAvailable() 入口（4路分别）某路 < 12次强制排空该路 ImageReader，丢弃积压帧
L4 GPU 拼接eglSwapBuffers() 前< 12次（预期60×40%）检测 fence 死锁，打破死锁环或重启拼接 pipeline
L5 SF presentpresentDisplay() 完成< 12次检查 Layer commit，重新触发 invalidate

Watchdog 对比 DESER 复位：传统方案 FPS 低于阈值 → 无脑复位 DESER（不知道在哪一层）。Watchdog 方案：精准找到第一个停止的层 → 针对该层最小范围恢复 → 其他层不受影响，且可区分"哪路摄像头断了"（L3 分路计数），定位精度达单路级别。

备注：遇到找不到问题源，采用无脑复位的SERDES的，并不能完全解决问题，因为没有找到根因，不建议采用。

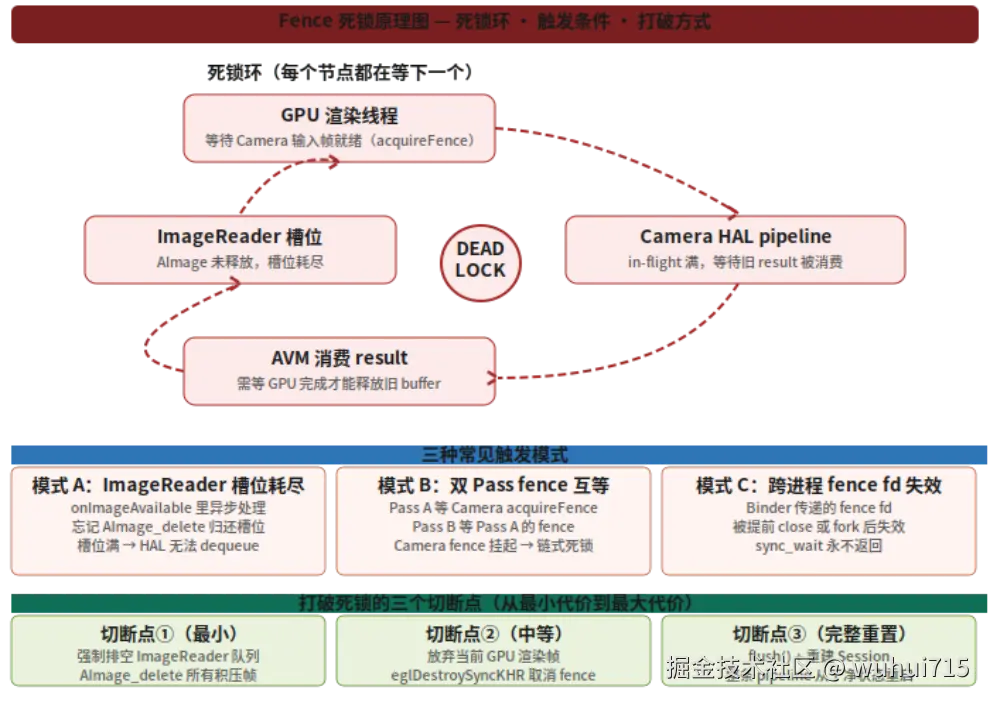

10.3 fence 死锁原理与排查

fence 是 DMA-BUF 的同步原语，用于保证生产者（Camera/GPU）与消费者（GPU/Display）之间的访问顺序。

死锁 场景：GPU 等待 Camera 输入帧 → Camera HAL 等待 pipeline 排空 → 排空需要 AVM 消费 buffer → AVM 消费需要 GPU 完成渲染 → 形成循环等待，无人报错。

Fence 死锁是 AVM 多生产者-多消费者系统中最隐蔽的故障：无 ERROR 日志，CPU/GPU 占用率低，全系统静默挂起。

图10-3 Fence 死锁**原理图（死锁环·三种触发模式·三个打破切断点）

死锁****模式触发条件直接症状防御方法
模式A：ImageReader 槽位耗尽onImageAvailable 里 AImage_delete 被推迟，16 个 slot 耗尽HAL processCaptureRequest 阻塞，IFE overflowonImageAvailable 内立即 AImage_delete，数据通过 AHardwareBuffer 持有
模式B：双 Pass fence 互等Pass A 等 Camera fence，Pass B 等 Pass A fence，Camera fence 挂起GPU 渲染线程全部 D 状态，fence timeline 无推进先收齐所有输入（fence 全 signal）再开始 GPU 渲染
模式C：跨进程 fence fd 失效Binder 传递的 fence fd 被提前 close 或 fork 后失效sync_wait 永不返回，watchdog 在 L4 检测到停止fence fd 必须通过 dup() 保护；sync_wait 必须设 timeout（≤3s）

排查命令：

# 查看挂起的 fence
cat /sys/kernel/debug/sync/info

# 查看 D 状态进程（等待内核锁）
ps -A | grep " D "

# 使用 systrace 分析依赖关系
python systrace.py --categories=gfx,view,sched,binder_driver -t 5

四条防御原则

  • 原则一：AImage 和 HWBuffer 生命周期解耦。onImageAvailable 内立即 AImage_delete 归还槽位，数据引用转移至 AHardwareBuffer（有独立引用计数）

  • 原则二：先收齐输入再开始渲染。GPU 渲染开始前确保所有输入 buffer 的 acquireFence 已 signal，不在渲染中途申请新资源

  • 原则三：fence wait 必须有 timeout。生产代码禁止 sync_wait(fd, -1)，必须 sync_wait(fd, 3000)，超时后有明确降级路径

  • 原则四：in-flight 深度留余量。实际使用不超过 max_pipeline_depth - 2，为 flush 和异常恢复留出空间

10.4 模块间消息与视频流交互时序闭环（含完整交互图）

下图展示从 I2C 初始化 → FSIN 同步 → 稳态帧流 → Fence 反向释放的完整闭环。

暂时无法在iChery文档外展示此内容

图10-5 模块间消息传递

图10-6 全链路模块间消息·视频流·Fence 闭环交互**时序

10.5 快速诊断决策树（含决策树图）

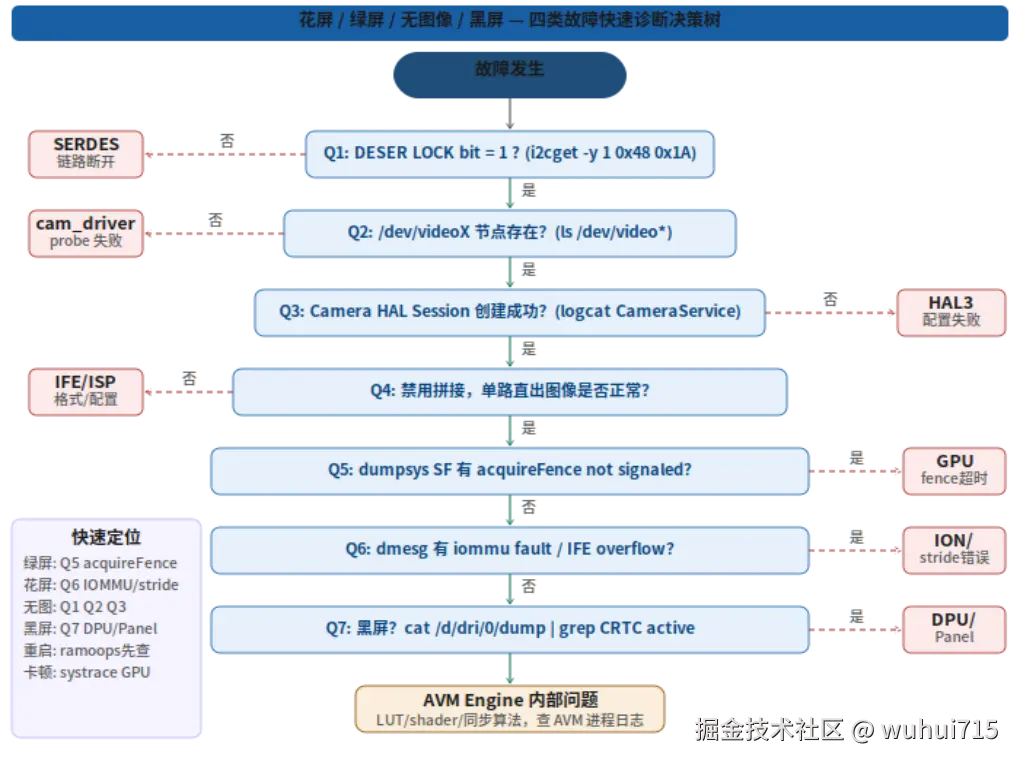

图10-7 四类故障快速诊断**决策树 （7步 Yes/No 判断）

故障现象Step 1Step 2Step 3定位层
绿屏（全屏纯绿）dumpsys SF: acquireFence not signaledsystrace: GPU renderThread > 16.6msAdreno: shader preemption / GPU 限频acquireFence 超时（GPU 渲染超时）
花屏（随机噪声）dmesg: iommu fault / CSI CRC errorv4l2-ctl: format/stride 确认IFE camxdump 寄存器buffer 越界 或 MIPI 信号劣化
无图像（黑画面）DESER LOCK=0？/dev/videoX 节点存在？logcat: HAL Session 创建成功？SERDES/cam_driver/HAL 层
黑屏（显示无输出）dmesg: dsi_panel probe failedcat /d/dri/0/dump: CRTC active？背光 sysfs 节点Panel 初始化/背光驱动
帧率低/卡顿Watchdog: 哪层计数停止？systrace: GPU fallback 触发？Layer count > 6？GPU 拼接 或 HWC2 降级
系统重启ramoops: IOMMU fault / panic msgION heap 是否 OOMthermal zone > 125°C？buffer stride 错误/内存泄漏/过热

10.6 端到端验证 SOP（8 步）

步骤验证内容命令/方法成功标准
1Sensor 基础i2cdetect 确认地址；读 ChipID地址可寻址，ChipID 正确
2GMSL 链路读 DESER LOCK=1，ERR=0；CRC error=0LOCK 锁定，无错误计数
3MIPI/IFEdmesg 确认 /dev/videoX 创建；v4l2-ctl 抓帧节点存在，抓帧内容正常
4ISP 单路Camera HAL 单路 preview，adb pull 截帧YUV 内容正常
5同步验证打印 4 路 SOF 时间戳差值差值 < 5ms
6拼接验证Snapdragon Profiler 确认 GPU 拼接耗时< 15ms，接缝正常
7显示验证dumpsys SF 确认 HW Overlay；fence 无超时AVM layer 走 HW Overlay
8压力测试连续运行 1 小时；监控帧率、内存、温度无重启/花屏/帧丢失

10.7 业务模块排查作业清单

每个业务模块都应有明确的“自检作业”和“责任边界”。排查时按模块依次“收作业”，确认模块自身功能正常，再向上游或下游延伸。

模块作业内容自检标准关键日志输出物
SensorI2C 通信验证、ChipID 读取、上电时序ChipID 正确；寄存器可读写"sensor probe ok" "chip id mismatch"i2cdetect 列表、ChipID 值
SerDesLOCK 状态、CRC 错误计数、眼图测试LOCK=1, ERR=0, CRC error=0"link locked" "crc error cnt=XX"各端口 LOCK/ERR 寄存器值
MIPI/ CSI ****PHYLane 对齐、ECC/CRC 错误、PHY 速率协商无 ECC/CRC 错误；Lane 对齐成功"csid_hw_irq: MIPI_PH_CRC_ERROR" "lane align ok"CSI error 计数器
IFE/ ISPframe done IRQ 频率、SOF 时间戳、溢出标志4路 frame done 合计 120次/秒；SOF 时差 <5ms"cam_ife: frame done" "overflow"/d/camera/cam_req_mgr 状态
Camera HAL3Session 建立、request/result 回调、buffer 分配configureStreams 成功；processCaptureResult 回调周期 <33ms"configure ok" "ERROR_DEVICE" "allocate buffers"logcat 含 HAL 日志、dumpsys media.camera
AVM 中间件4路 buffer 接收、畸变校正 LUT 加载、GPU 拼接耗时4路 onImageAvailable 合计 120次/秒；拼接耗时 <15ms"stitch latency=XXms" "LUT load fail"拼接帧时间戳、GPU 耗时统计
GPUeglSwapBuffers 耗时、fence 信号、shader 预占eglSwapBuffers <16.6ms；无 fence timeout"acquireFence not signaled" "shader preemption"systrace renderThread 耗时、GPU 频率
DPU /DisplayHW Overlay 层数、vblank 计数、背光状态AVM layer 走 HW Overlay；无 vblank missed"acquireFence timeout" "GPU fallback"dumpsys SurfaceFlinger、dmesg panel 状态

排查时，按照上述顺序依次“收作业”，每个模块提交自检通过证据。一旦某个模块作业未完成，即可锁定故障域，避免跨模块盲目排查。

10.8 典型问题的逻辑闭环推演

每个问题都遵循“现象 → 关键日志 → 推演步骤 → 根因定位 → 修复验证”的闭环。以下为六类典型问题的完整推演。

10.8.1 绿屏（全屏纯绿色）

现象：AVM 全景画面偶发或持续全屏绿色，无正常图像内容。

关键日志：

W SurfaceFlinger: acquireFence not signaled for layer 'AVM_SurfaceView' slot=2
W SurfaceFlinger: acquireFence not signaled: waited 17ms, timeout=16ms
W BufferQueueProducer: dequeueBuffer: fence fd=34 not ready, buf=2 frameAge=3

推演步骤：

  1. 定位故障层：日志指向 SurfaceFlinger 的 acquireFence 等待超时 → 故障在 GPU 渲染侧或 fence 传递侧。

  2. 检查 GPU 渲染耗时：通过 systrace 查看 renderThread 耗时。

    1. 若 renderThread 耗时 >16.6ms → GPU 过载。
    2. 若 renderThread 耗时正常 → 检查 fence 传递链路（HAL→GPU→SF）。

  3. 分析 GPU 过载原因：

    1. 查看 GPU 频率：cat /sys/class/kgsl/kgsl-3d0/gpuclk，若远低于标称 → 热限频或电源策略问题。
    2. 查看 shader 复杂度：Adreno 日志中是否有 "shader preemption triggered" 或 "renderThread stall"。
    3. 若 shader 复杂 → 需要优化片段着色器（减少动态分支、降低纹理采样）。

  4. 验证修复：

    1. 重构 shader 后，renderThread 耗时 <16.6ms。
    2. 设置 GPU 最低保护频率，避免冷启动限频。
    3. 运行压力测试，绿屏不再复现。

逻辑闭环：

绿屏 → acquireFence 超时 → GPU 渲染未完成 → renderThread 耗时超标 →
shader 过载 或 GPU 频率不足 → 优化 shader / 提频 → 验证通过。

无图像 → DESER LOCK=0 → SERDES 链路断开 → 检查线缆/上电时序 → LOCK=1 → 验证出图
绿屏 → acquireFence not signaled → systrace GPU 超 VSync → shader 优化 + GPU 保护频率 → 验证消除
重启 → ramoops IOMMU fault sid=IFE → buffer stride 未对齐 → stride=ALIGN(width,128) → 验证消除
无图无日志 → Watchdog L3 某路计数停 → ImageReader 队列满 → AImage 未及时释放 → 修复内存管理 → 验证消除

10.8.2 花屏（随机噪声、条纹、颜色错乱）

现象：图像中出现随机彩色噪点、条纹、马赛克，图案随帧变化。

关键日志：

[ 8.331] cam_csid: csid_hw_irq: [IFE0 CH2] MIPI_PH_CRC_ERROR cnt=78
[ 8.331] cam_csid: [CH2] LANE_ERROR: lane_data_err=0x02 (Lane 1 error)
[ 8.332] cam_ife: [IFE0] incoming frame contains corrupted pixels on stream 2
[  3.241] arm-smmu: Unhandled context fault for sid=0x800, iova=0xffff0001a3c00000

推演步骤：

  1. 区分两类根因：

    1. 物理链路问题 → 日志出现 MIPI_CRC_ERROR / LANE_ERROR。
    2. 内存 踩踏问题 → 日志出现 IOMMU fault / overflow。

  2. 物理链路问题推演：

    1. 读取 DESER CRC 计数器：i2cget -y 1 0x48 0x66，若计数 >0 → 对应端口链路不稳定。
    2. 检查线缆连接、弯折半径、屏蔽接地 → 通常为同轴线缆磨损或接插件松动。
    3. 若 CRC 错误仅出现在某一路，优先排查该路物理链路。
    4. 修复：更换线缆、增加护套、重新固定。

  3. 内存 踩踏问题推演：

    1. IOMMU fault 日志显示 sid 和 iova → 确定出错的硬件单元（sid=0x800 为 IFE0）。
    2. 检查 buffer 分配大小与硬件实际写入大小是否匹配 → 常见于 stride 对齐错误。
    3. 查看 HAL 配置的 stride 与 driver 报告的 stride 是否一致。
    4. 修复：修正 buffer 大小计算，确保 buf_size >= stride × height × 1.5。

  4. 验证：

    1. 物理链路修复后 CRC 计数不再增加。
    2. 内存修复后 IOMMU fault 消失，花屏消失。

逻辑闭环：

花屏 → dmesg 显示 CRC error → 物理链路不稳定 → 线缆/接插件故障 → 更换线缆 → CRC 归零 → 验证通过。
花屏 → dmesg 显示 IOMMU fault → buffer 越界 → stride 对齐错误 → 修正 buffer 大小 → fault 消失 → 验证通过。

10.8.3 无图像（黑画面，无任何内容）

现象：AVM 界面无图像，可能黑屏或显示占位图，无视频流。

关键日志：

E CameraService: configureStreams: invalid format/size
E CameraHAL: open: /dev/video0 failed (No such device)
E AVM: onImageAvailable timeout, no buffer received for 2 seconds
I CamDriver: cam_ife_probe: failed to get irq

推演步骤：

  1. 检查底层 节点：ls /dev/video* 是否存在 camera 节点？

    1. 不存在 → 内核驱动 probe 失败。
    2. 存在 → 继续。

  2. 驱动 probe 失败推演：

    1. 查看 dmesg 中 cam_driver probe 日志：dmesg | grep -i "cam|ife|probe"。
    2. 常见原因：I2C 通信失败（Sensor 或 SerDes 未上电）、IRQ 冲突、DTS 配置错误。
    3. 修复：检查硬件供电、I2C 地址、设备树。

  3. HAL 层失败推演：

    1. 若节点存在但 HAL open 失败 → 检查权限、HAL 服务是否运行。
    2. 若 configureStreams 失败 → 格式/分辨率不匹配，查看 HAL 日志。

  4. AVM 层收不到 buffer 推演：

    1. 若 HAL 正常但 AVM 无回调 → 检查 BufferQueue 连接状态、ImageReader 是否泄漏。
    2. 使用 dumpsys media.camera 查看 stream 配置及 buffer 计数。

  5. 验证：修复后节点存在，HAL 回调正常，AVM 收到 buffer。

逻辑闭环：

无图像 → /dev/videoX 不存在 → dmesg 显示 probe 失败 → I2C 通信异常 →
检查 Sensor/SerDes 供电及 I2C 地址 → 修复硬件/设备树 → 节点出现 → 验证通过。

10.8.4 黑屏（显示无输出，但系统运行）

现象：显示屏完全黑屏，但系统声音、触控正常，或背光不亮。

关键日志：

E msm_drm: dsi_panel_probe: panel not found
E msm_drm: dsi_panel_power_on: panel power on failed
I msm_drm: connector 36: DPMS off

推演步骤：

  1. 确认背光状态：

    1. cat /sys/class/backlight/*/brightness，若值为 0 → 背光未使能。
    2. 手动写值 echo 100 > /sys/class/backlight/*/brightness，若屏幕亮起 → 背光驱动或亮度控制问题。

  2. 检查 Panel 初始化：

    1. dmesg 中搜索 "dsi_panel"，查看是否有 probe 失败或时序错误。
    2. 常见原因：DSI 时序参数错误、Panel 供电未稳定、reset 时序不合规。

  3. 检查 DPU 状态：

    1. cat /sys/kernel/debug/dri/0/debug/dump，查看 CRTC 是否 active。
    2. 若 CRTC 处于 off 状态 → DRM 层未使能输出。

  4. 修复：

    1. 背光问题 → 修正背光驱动或亮度映射。
    2. Panel 问题 → 修正 DTS 中的 panel 时序、供电、reset 延迟。
    3. DPU 问题 → 检查 SurfaceFlinger 是否正常 present，HWC 是否错误关闭了显示。

逻辑闭环：

黑屏 → 背光未亮 → echo 100 可亮 → 背光驱动未正确设置亮度 →
检查亮度映射或默认亮度值 → 修复 → 背光正常。
黑屏 → 背光正常但无图像 → dmesg 显示 panel probe 失败 →
DSI 时序/供电问题 → 修正设备树 → panel 初始化成功 → 图像显示。

10.8.5 系统重启（Kernel Panic / Watchdog）

现象：系统突然重启，可能循环重启。

关键日志：

[ 3.241812] arm-smmu: Unhandled context fault for sid=0x800
[ 3.241860] Kernel panic - not syncing: Fatal exception in interrupt
[ 0.000] Watchdog: watchdog0: watchdog did not stop!

推演步骤：

  1. 获取崩溃现场：第一时间读取 ramoops：cat /sys/fs/pstore/console-ramoops-0。

  2. 分析 panic 类型：

    1. IOMMU fault → buffer 越界（见 10.8.2）。
    2. Watchdog timeout → 某线程长时间占用 CPU 或死锁，导致喂狗失败。
    3. Null pointer dereference → 驱动或内核模块 bug。

  3. IOMMU fault 推演：同花屏推演中的内存踩踏，找到越界的硬件单元和 buffer 大小错误。

  4. Watchdog 推演：

    1. 查看 panic 前的最后几条日志，通常是某进程处于 D 状态（不可中断睡眠）。
    2. ps -A | grep " D " 可找到 D 状态进程，分析其堆栈（通过 proc 或 kdump）。
    3. 常见原因：fence 死锁、内存分配阻塞、硬件 IRQ 未响应。

  5. 修复：根据根因修复内存越界、死锁或硬件驱动。

逻辑闭环：

重启 → ramoops 显示 IOMMU fault → buffer 越界 → stride 对齐错误 →
修正 buffer 大小 → fault 消失 → 验证通过。
重启 → ramoops 显示 watchdog timeout → D 状态进程为 camera 线程 →
fence 死锁 → 调整 in-flight depth → 验证通过。

10.8.6 帧率低/卡顿（掉帧、画面延迟）

现象：AVM 画面明显卡顿、掉帧，倒车时图像滞后。

关键日志：

I AVM: stitch latency=28ms (threshold 16.6ms)
W SurfaceFlinger: Layer AVM_SurfaceView: using GPU fallback
W Adreno: renderThread stall: waiting for preemption slot 22ms

推演步骤：

  1. 定位瓶颈阶段：

    1. GPU 拼接阶段：查看 AVM 日志中 stitch latency，若 >16.6ms → GPU 过载。
    2. 显示合成阶段：dumpsys SurfaceFlinger | grep "AVM"，若显示 "GPU fallback" → 图层超限。

  2. GPU 过载推演：

    1. 使用 systrace 分析 renderThread 耗时，定位到具体 shader 或 glDrawArrays 调用。
    2. 检查 GPU 频率是否因热限频而降低。
    3. 优化 shader 复杂度，或降低拼接分辨率。

  3. 图层超限推演：

    1. 统计当前可见 Layer 总数：dumpsys SurfaceFlinger | grep "name=" | wc -l。
    2. 若超过 6 层且包含透明层，则触发 GPU fallback。
    3. 解决方案：减少无关 Layer（如调试 overlay），或将部分 Layer 合并。

  4. 验证：

    1. 优化后 stitch latency <16.6ms，SF 中 AVM layer 显示 "HWC" 而非 "client"。

逻辑闭环：

帧率低 → stitch latency 超标 → GPU 拼接过载 → shader 复杂度高或频率低 →
优化 shader / 提频 → 验证通过。
帧率低 → SF 显示 GPU fallback → Layer 总数超 6 → 合并 Layer 或隐藏无用窗口 →
fallback 消失 → 验证通过。

11. 故障案例分析

本章提供三个基于真实项目日志的完整故障案例，演示如何从第一条日志出发逐步定位根因。所有日志经脱敏处理，关键字段保留原始格式。

11.1 绿屏 —— acquireFence 未触发

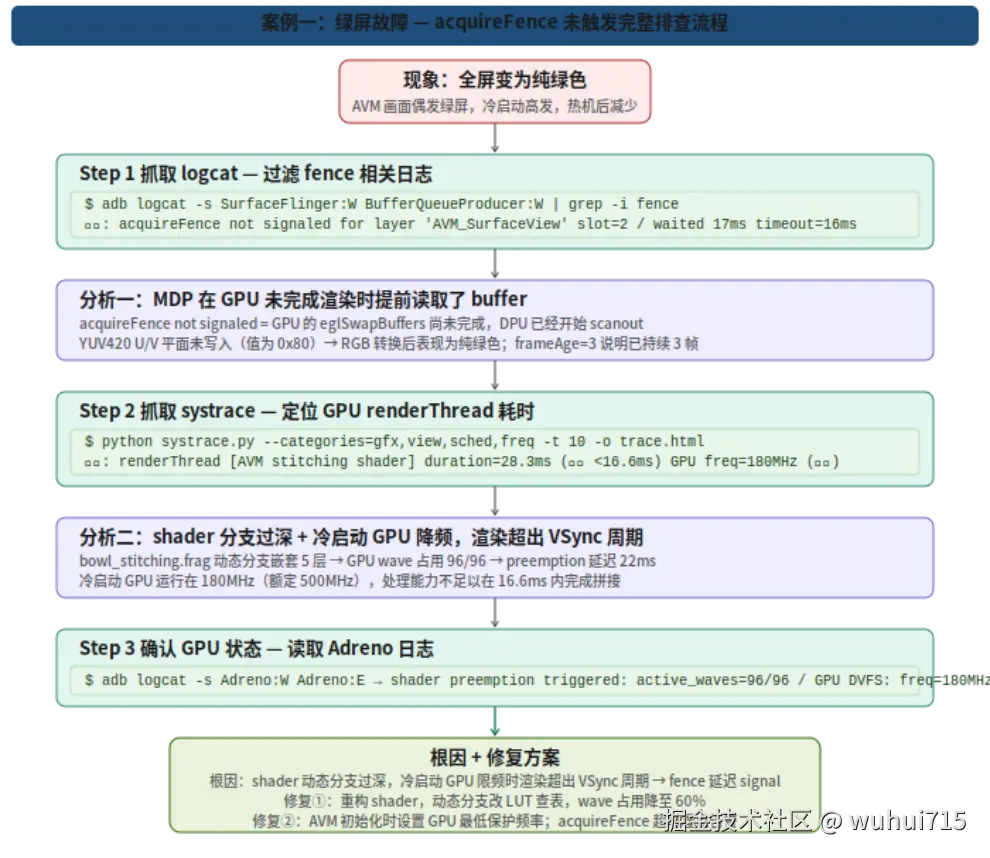

图11-1 绿屏故障完整排查**流程图

详细分析：

现象：车辆倒车时 AVM 全景画面偶发变为纯绿色，持续约 0.5~2 秒后恢复，冷启动后 5 分钟内频率较高，车辆行驶一段时间后温度上升后发生频率下降。

关键日志：

$ adb logcat -s SurfaceFlinger:W BufferQueueProducer:W | grep -i fence

03-15 08:23:41.112 W SurfaceFlinger: acquireFence not signaled for layer 'AVM_SurfaceView' slot=2
03-15 08:23:41.112 W SurfaceFlinger: acquireFence not signaled: waited 17ms, timeout=16ms
03-15 08:23:41.113 W BufferQueueProducer: dequeueBuffer: fence fd=34 not ready, buf=2 frameAge=3

日志解读：acquireFence not signaled = GPU 的 eglSwapBuffers 尚未完成，DPU 已强制读取该 buffer。YUV420 U/V 平面未写入（值为 0x80），RGB 转换后表现为纯绿色。frameAge=3 表明已持续 3 帧。

Step 2：systrace 定位 GPU 耗时

$ python systrace.py --categories=gfx,view,sched,freq -t 10 -o trace.html


renderThread [AVM stitching shader]: duration=28.3ms  (期望 < 16.6ms)
  └─ glDrawArrays [bowl_stitching.frag]: 22.1ms  ← 主要耗时
GPU freq: 180MHz  (额定: 500MHz)  ← 冷启动限频

根因与修复

方面内容
根因bowl_stitching.frag 动态分支嵌套 5 层，GPU wave 占用 96/96（100%），冷启动 GPU 限频 180MHz，渲染耗时 22ms > VSync 16.6ms
修复①重构 shader：动态分支改为 texture LUT 查表，wave 占用降至 ≤60%
修复②AVM 初始化时设置 GPU 最低保护频率（sysfs: /sys/class/kgsl/kgsl-3d0/min_pwrlevel）
修复③acquireFence 等待超时（>16ms）时记录告警，向诊断服务上报故障码
验证-20°C 冷启动运行 30 分钟，renderThread 稳定 <14ms，绿屏不再复现

验证通过：-20°C 全温区测试 30 分钟，renderThread 耗时 <14ms，GPU wave 占用 <60%，无绿屏

11.2 系统重启 —— IOMMU fault

图11-2 系统重启故障完整排查**流程图

现象

新版 Camera HAL 上线后，AVM 启动约 3 秒时系统必现重启并进入重启循环。

Step 1：读取 ramoops（第一优先级）

$ adb shell cat /sys/fs/pstore/console-ramoops-0 | tail -60 > ramoops.txt

[  3.241812] arm-smmu 15000000.iommu: Unhandled context fault for sid=0x800, iova=0xffff0001a3c00000
[  3.241815]   Translation fault: WRITE, PA=0xb3c00000 size=0x1000 flags=IOMMU_FAULT_WRITE
[  3.241830] cam_isp: FATAL cam_ife_csid_hw_irq: IFE0 OVERFLOW, resetting pipeline
[  3.241860] Kernel panic - not syncing: Fatal exception in interrupt
日志字段含义
sid=0x800SMMU Stream ID 0x800 = IFE0 的 DMA 通道（高通平台固定映射）
iova=0xffff...IFE DMA 实际写入地址，已超出 Context Bank 映射范围
IOMMU_FAULT_WRITEIFE 在 DMA 写 buffer 时越界 4KB，被 SMMU 拦截
IFE0 OVERFLOWISP 数据溢出，DMA 写速率超出 buffer 容量
Kernel panicIOMMU fault 中断处理无法恢复，内核主动 panic 保护完整性

根因与修复

方面内容
根因HAL configureStreams 用 stride=width=1920 计算 NV12 buffer 大小，IFE 实际输出 stride=2048（128B对齐），越界 207KB，触发 IOMMU fault
正确计算stride=ALIGN(1920,128)=2048；buf_size=2048×1080×1.5=3,317,760B（原始错误值=3,110,400B）
修复代码size_t stride = (width + 127) & ~127; size_t buf_size = stride * height * 3 / 2;
防御措施ION alloc 前增加断言：BUG_ON(buf_size < isp_stride × height × 1.5)
验证4路 1080p@30fps 连续运行 24 小时，无 IOMMU fault，无重启

// 修复后的 HAL buffer size 计算
size_t stride   = (stream->width + 127) & ~127;   // 128-byte aligned
size_t buf_size = stride * stream->height * 3 / 2; // NV12: Y + UV/2
assert(buf_size >= isp_stride * stream->height * 3 / 2); // 防御断言

验证通过：-20°C~+85°C 全温区 4路 1080p@30fps 运行 24 小时，无 IOMMU fault，无重启，帧率稳定 30fps。

11.3 花屏 —— MIPI CRC 错误 （物理链路劣化）

现象

颠簸路面行驶时，左视摄像头（CH-L）画面出现随机花屏，每帧图案不同，振动越大越频繁，静止时消失，其余三路正常。

排查步骤：

# 读取 DESER Port C（CH-L）专用 CRC error 计数
$ i2cget -y 1 0x48 0x22  # 总 error: 0x00（其他路无问题）
$ i2cget -y 1 0x48 0x66  # Port C error: 0x4E（78个错误）

# dmesg 确认 MIPI 层错误
$ dmesg | grep -E "csid|crc|lane" | grep CH2


[  8.331] cam_csid: [IFE0 CH2] MIPI_PH_CRC_ERROR cnt=78
[  8.331] cam_csid: [CH2] LANE_ERROR: lane_data_err=0x02 (Lane 1 error)
[  8.332] cam_ife: [IFE0] incoming frame contains corrupted pixels on stream 2
检查项发现
CH-L 同轴线缆穿越车身金属孔时外皮磨损，颠簸时弯折角度超过最小弯曲半径（40mm），Lane 1 差分幅度降低至 180mV（规格 >200mV）
其他三路线缆固定良好，CRC error = 0，图像正常
方面内容
根因CH-L 同轴线缆磨损，GMSL2 信号衰减，MIPI Lane 1 差分幅度不足，CRC 校验失败随振动加剧
短期更换线缆，增加橡胶护套；固定线缆，确保弯曲半径 >40mm
长期cam_driver 每 100 帧读取 DESER CRC error 计数，超过阈值（>5/100帧）触发 DTC 诊断故障码
验证颠簸路面行驶 30 分钟，CRC error = 0，花屏消失

12. 常用调试命令速查

12.1 Camera / SERDES

命令用途
i2cdetect -y <bus>扫描 I2C 总线设备地址
i2cget -y 1 0x48 0x1A读 DESER LOCK 状态
adb shell ls /dev/video*确认 camera 节点
v4l2-ctl -d /dev/video0 --list-formats-ext查询 IFE 支持格式
v4l2-ctl -d /dev/video0 --stream-count=10 --stream-mmap抓帧验证
adb logcat -s CameraService:V camera_hal:VCamera HAL 详细日志
adb shell dumpsys media.cameraCamera Service 状态
adb shell cat /sys/kernel/debug/camera/cam_req_mgrCRM 请求队列状态
`adb shell dmesggrep -E "cam_ifecam_csidiommupanic"`

12.2 Display / SurfaceFlinger

命令用途
adb shell dumpsys SurfaceFlingerSF 完整状态
`adb shell dumpsys SurfaceFlingergrep -A5 "AVM"`
adb shell dumpsys display显示配置、VSync 频率
adb shell cat /sys/kernel/debug/dri/0/debug/dumpDRM KMS dump
echo 100 > /sys/class/backlight/*/brightness强制开背光
adb shell dumpsys graphicsstats帧率统计、Jank 占比
python systrace.py -c gfx,view,sched,freq -t 10 -o t.html图形合成 trace

12.3 内存 / 系统 / 热保护

命令用途
adb shell cat /sys/fs/pstore/console-ramoops-0上次崩溃内核日志
`adb shell cat /proc/last_kmsggrep -E "panicfaultBUG"`
adb shell cat /sys/kernel/debug/ion/heaps/systemION heap 使用情况
adb shell cat /sys/class/thermal/thermal_zone*/temp各温区温度
`adb shell dmesggrep -E "iommu faultUnhandled"`
adb shell top -m 10 -s cpu实时 CPU 占用
adb logcat -s Adreno:W Adreno:EGPU 错误日志

12.4 快速排查组合拳

故障第一条命令第二条命令第三条命令
绿屏`dumpsys SurfaceFlingergrep fence`systrace -c gfx,view,sched
花屏`dmesggrep -i "crciommuoverflow"`i2cget -y 1 0x48 0x66
无图像`ls /dev/video* ; dmesggrep probe`i2cget -y 1 0x48 0x1A
黑屏`dmesggrep dsi_panel`cat /d/dri/0/debug/dump
重启cat /sys/fs/pstore/console-ramoops-0cat /d/ion/heaps/systemcat /sys/class/thermal/*/temp
卡顿dumpsys graphicsstatssystrace -c gfx,sched,freqSnapdragon Profiler GPU trace

附：架构图（简版）

[前摄像头] ─┐
[后摄像头] ─┼─ GMSL2/同轴 ── SerDes ── MIPI CSI-2 ── IFE ── BPS ── IPE
[左摄像头] ─┤                                           │
[右摄像头] ─┘                                           ▼
                                                  ION/DMA-BUF
                                                       │
                                                       ▼
                                                  GPU (AVM拼接)
                                                       │
                                                       ▼
                                                  SurfaceFlinger
                                                       │
                                                       ▼
                                                  Display (屏幕)
avatar
文章
阅读
粉丝
