基于碳化硅（SiC）模块构建的多端口固态变压器SST作为能量路由器的架构与协同控制研究
在全球能源转型、算力基础设施爆发式增长以及交通电气化的多重驱动下，现代配电网正经历从传统的单向交流（AC）网络向高度动态、多源互联的交直流混合微电网架构的深刻变革。特别是随着以人工智能（AI）数据中心、兆瓦级电动汽车（EV）超充站以及分布式电池储能系统（BESS）为代表的大规模直流负载的涌现，传统的工频变压器（Line-Frequency Transformer, LFT）由于体积庞大、缺乏潮流主动控制能力以及难以直接提供直流母线等固有缺陷，已成为制约新型电力系统发展的核心瓶颈 。此外，由于全球供应链的严重限制，传统中压变压器的采购和安装周期已长达三年，国际能源署（IEA）的数据表明，这直接导致约20%的数据中心建设项目面临延期风险 。
在此宏观背景下，固态变压器（Solid-State Transformer, SST）作为一种集成先进电力电子变换技术、中高频磁性隔离技术与高级数字控制算法的智能装备，正在演变为新型电力系统中的核心节点——“能量路由器”（Energy Router） 。通过依托宽禁带半导体（Wide Bandgap, WBG），特别是碳化硅（SiC）MOSFET模块技术的突破，多端口固变SST不仅能够实现中压交流电网（MVAC）向低压直流（LVDC，如800V）的高效转换，还能提供全面的电气隔离、无功补偿、双向潮流控制以及微电网的无缝孤岛切换功能 。
本报告将进行详尽的理论与工程分析，全面探讨基于SiC模块构建的多端口固变SST作为“能量路由器”的技术内涵。报告将深入解析其底层硬件拓扑设计、SiC半导体功率模块的电热特性，并系统论述该架构如何通过高阶的层次化协同控制策略，实现中压配电网、分布式储能与800V直流高动态负载（尤其是AI数据中心）的完美协调与能量互济。
碳化硅（SiC）功率半导体在固变SST能量路由器中的底层赋能
固态变压器技术虽然早在数十年前便已提出，但其商业化可行性与系统级效率长期受制于底层功率半导体器件的物理极限 。传统的硅（Si）基绝缘栅双极型晶体管（IGBT）在中高压应用中，由于存在严重的拖尾电流，导致高频开关下的开关损耗急剧增加。这迫使系统设计者只能将工作频率限制在几百赫兹到几千赫兹之间，严重限制了固变SST中频变压器（MFT）的工作频率，进而难以实现系统体积、重量和成本的实质性缩减 。
碳化硅（SiC）材料凭借其约三倍于硅的禁带宽度、十倍的临界击穿场强以及更高的热导率，彻底打破了这一物理限制 。SiC MOSFET不仅消除了少数载流子器件的拖尾电流现象，实现了纳秒级的开关瞬态，还极大地降低了特定导通电阻，使得构建高频、高压、高功率密度的固变SST成为现实。倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。
基本半导体代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
针对800V直流母线的1200V SiC MOSFET模块电热特性深度解析
在固变SST的低压直流侧（LVDC）以及基于级联拓扑的中压输入级中，1200V电压等级的SiC MOSFET模块是构建800V直流总线架构的绝对核心器件 。针对多端口能量路由器大功率、高频化的应用需求，工业级的高电流密度SiC半桥模块展现出了卓越的开关性能与热管理能力。为了量化这种物理优势，本报告整理了BASiC Semiconductor（基本半导体）近期研发的一系列针对工业和新能源应用的1200V SiC MOSFET模块的详细电气与热力学参数，这些数据为高频SST的高效转换提供了坚实的硬件参考 。
| 模块型号 | 额定电压 (VDSS) | 连续漏极电流 (ID) | 典型导通电阻 (RDS(on)) @ 25∘C | 封装类型与绝缘基板技术 | 典型总栅极电荷 (QG) | 最高结温 (Tvj)与单管最大功耗 (PD) |
|---|---|---|---|---|---|---|
| BMF540R12MZA3 | 1200 V | 540 A (于 90∘C) | 2.2 mΩ | Pcore™2 ED3, Si3N4 AMB, 铜基板 | 1320 nC | 最高 175∘C, 1951 W |
| BMF540R12KHA3 | 1200 V | 540 A (于 65∘C) | 2.2 mΩ | 62mm, Si3N4 AMB, 铜基板 | 1320 nC | 最高 175∘C, 1563 W |
| BMF360R12KHA3 | 1200 V | 360 A (于 75∘C) | 3.3 mΩ (裸片) | 62mm, Si3N4 AMB, 铜基板 | 880 nC | 最高 175∘C, 1130 W |
| BMF240R12KHB3 | 1200 V | 240 A (于 90∘C) | 5.3 mΩ (裸片) | 62mm, Si3N4 AMB, 铜基板 | 672 nC | 最高 175∘C, 1000 W |
| BMF240R12E2G3 | 1200 V | 240 A (于 80∘C) | 5.5 mΩ (端子) | 包含 NTC 传感器, Si3N4 AMB | 492 nC | 最高 175∘C, 785 W |
| BMF160R12RA3 | 1200 V | 160 A (于 75∘C) | 7.5 mΩ (裸片) | 34mm, 铜基板 | 440 nC | 最高 175∘C, 414 W |
| BMF120R12RB3 | 1200 V | 120 A (于 75∘C) | 10.6 mΩ (裸片) | 34mm, 铜基板 | 336 nC | 最高 175∘C, 325 W |
| BMF80R12RA3 | 1200 V | 80 A (于 80∘C) | 15.0 mΩ (裸片) | 34mm, 铜基板 | 220 nC | 最高 175∘C, 222 W |
| BMF60R12RB3 | 1200 V | 60 A (于 80∘C) | 21.2 mΩ (裸片) | 34mm, 铜基板 | 168 nC | 最高 175∘C, 171 W |
从上述器件参数矩阵中可以提取出决定固变SST在800V直流系统应用成败的几个关键洞察。首先是极低的寄生电容与导通电阻带来的效率飞跃。针对800V系统评估，以BMF540R12MZA3为例，其在VDS=800V的严苛测试条件下，输出电容（Coss）仅为1.26 nF，反向传输电容（即米勒电容，Crss）低至0.07 nF，其输出电容的储能（Eoss）仅为509 μJ 。极低的米勒电容和极小的寄生参数极大地降低了高频开关过程中的交叠损耗与开关延迟，这意味着在固变SST的核心部件——隔离级DC-DC变换器中，大功率模块能够轻松且高效地运行在数十千赫兹（如20kHz至50kHz）的软开关（ZVS/ZCS）状态。开关频率的提升直接使隔离变压器的磁芯体积呈反比例缩小，最终实现了固变SST系统相较于传统变压器高达80%的体积和重量削减 。
其次是稳健的热管理与绝缘协调机制。在多端口能量路由器中，功率模块必须在微电网的高度动态负载下保持热稳定。数据中心或高功率电动汽车充电桩引发的数百安培瞬态电流冲击会产生极高的瞬态热流密度。上述模块广泛采用了氮化硅（Si3N4）AMB（Active Metal Brazing，活性金属钎焊）陶瓷基板与厚铜基板相结合的先进封装技术 。氮化硅不仅具备极高的机械强度，有效抵抗热应力引起的基板开裂，而且具有优异的导热性能，显著降低了结到壳的热阻（Rth(j−c)）。以BMF540R12KHA3为例，其最高虚拟结温（Tvj）可达175∘C，单管最大功耗高达1563 W，隔离测试电压超过4000V，确保了模块在严苛配电环境和高占空比工况下的极高可靠性 。此外，部分模块（如BMF240R12E2G3）内置了NTC温度传感器，使得固变SST控制系统能够对内部热状态进行实时闭环监控和预见性降额保护 。
10kV高压SiC在中压网侧拓扑简化中的战略价值
虽然1200V或1700V等级的SiC器件完美适用于低压侧输出和多电平级联电路，但当固变SST直接接入10kV至35kV的中压电网时，传统的解决方案是串联大量的低压模块（例如基于1.7kV模块可能需要数十个级联单元） 。这种庞大的级联数量带来了极其复杂的电压均衡控制计算开销、分布电容引起的绝缘协调难题以及成百上千个光纤通信通道的时延和故障风险 。
当前，10kV至15kV级别的超高压SiC MOSFET器件（如Wolfspeed的10kV器件及CETC的相关模块）正在从根本上重塑固变SST的拓扑格局 。引入10kV SiC器件后，对于标准的13.8kV中压电网，固变SST的前级交流-直流（AC-DC）有源前端每相仅需2个串联的H桥模块，甚至在某些低压中压网络中可实现单单元（Single-Cell）直接接入 。由于元件数量呈现数量级地减少，整体热冷却系统和辅助电源的复杂度可缩减50%，整机能量转换效率可进一步提升至99% 。这种超高压器件的成熟，将固变SST的设计难点从复杂的软件多单元控制与通信，重新转移到了材料科学和硬件高压绝缘（如超高dV/dt管理）领域，为能量路由器的高可靠性与轻量化铺平了道路。
多端口能量路由器的硬件拓扑架构

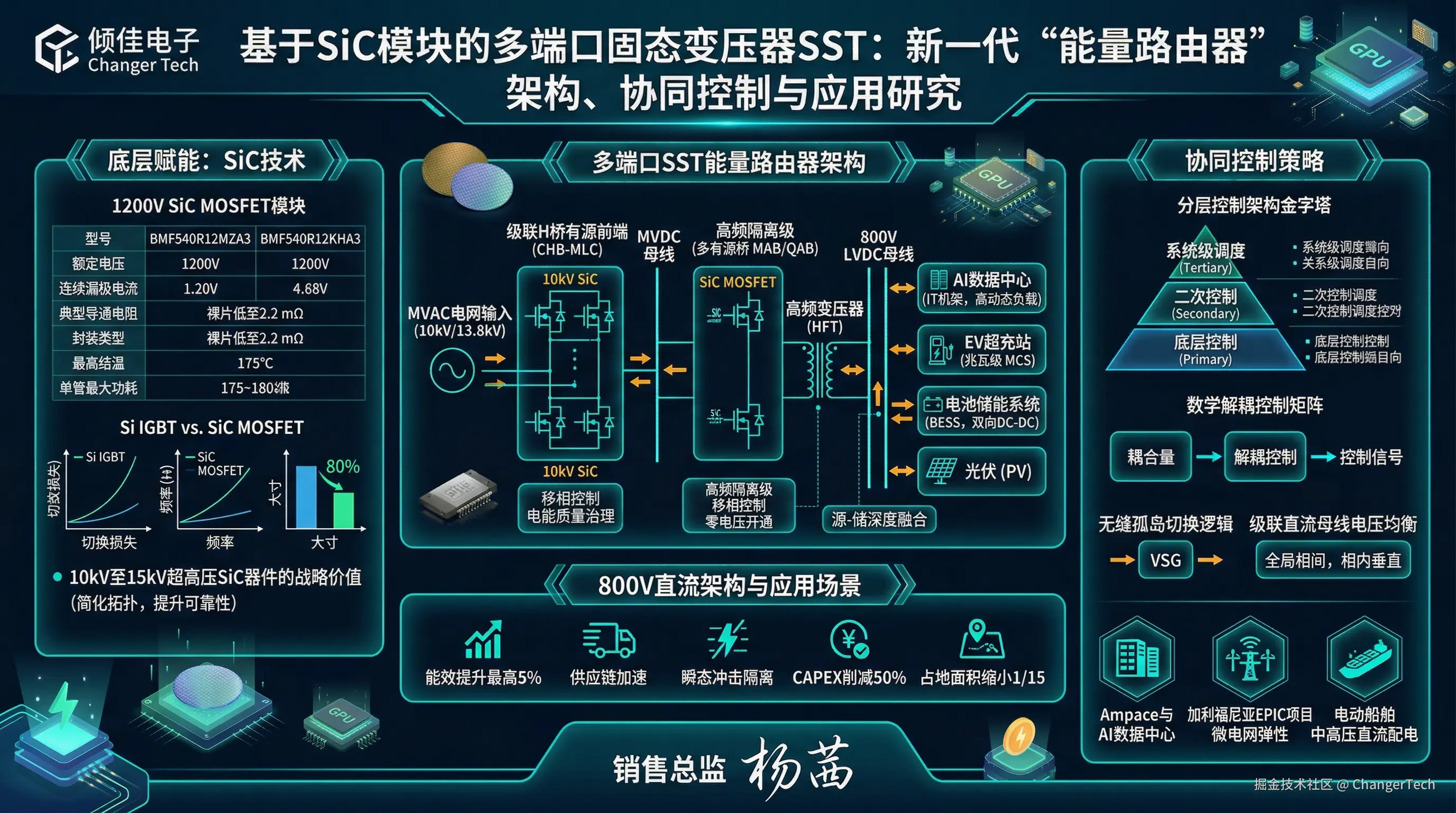

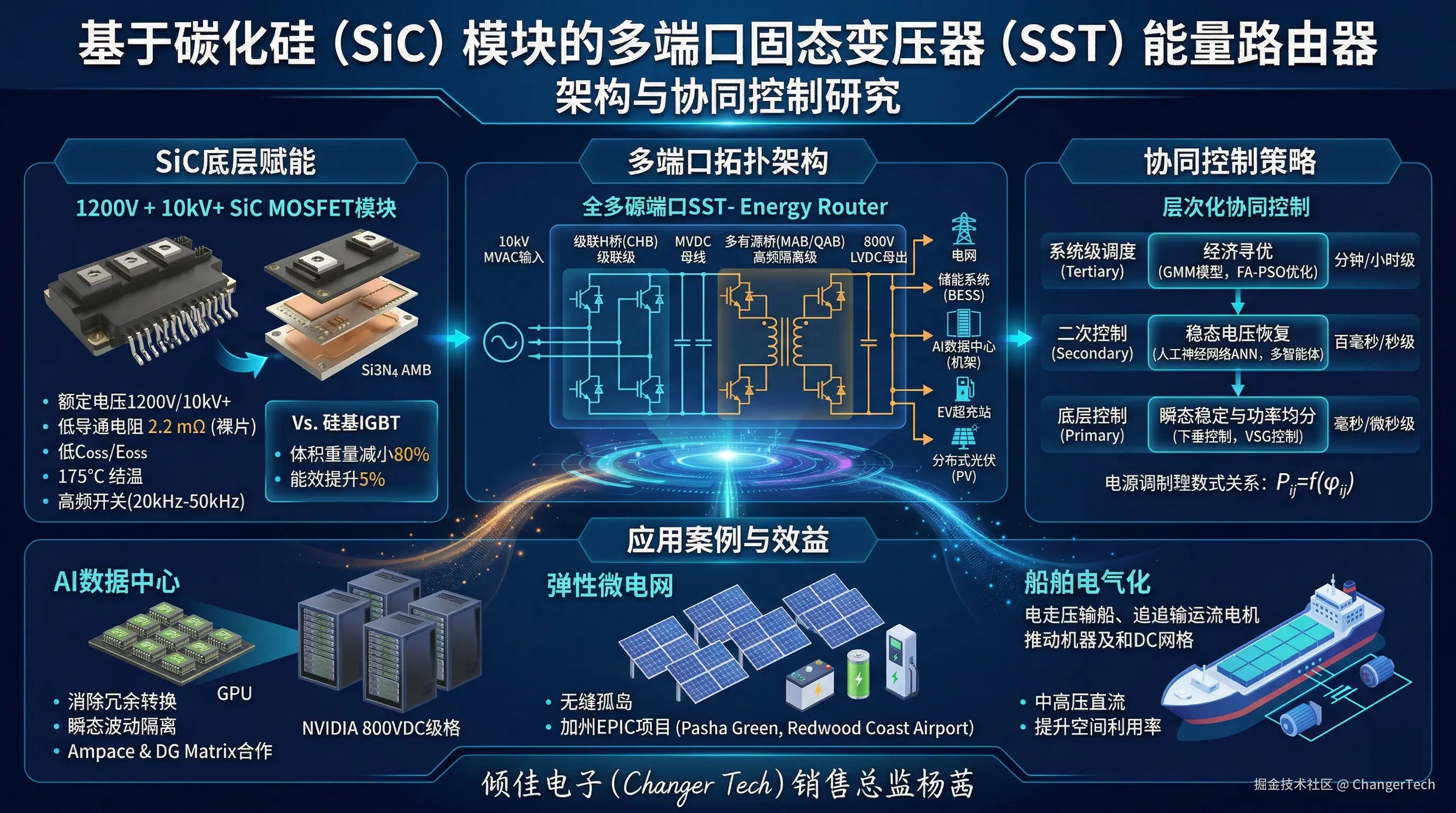

多端口固变SST作为协调中压电网、分布式储能与800V负载的核心枢纽，其硬件拓扑通常采用高度解耦的三级结构（Three-Stage SST）或针对特定应用优化的单级/双级结构。一个典型的全功能三级多端口固变SST由中压输入级、高频隔离级和低压输出级构成，每一级都承担着特定的能量转换与电能质量治理任务 。
1. 中压输入级 (MVAC to MVDC)：电网的柔性接口
在三相中压接入端，行业目前普遍采用级联H桥多电平变换器（Cascaded H-Bridge Multilevel Converter, CHB-MLC）或模块化多电平变换器（Modular Multilevel Converter, MMC） 。特别是CHB拓扑，由于其不需要额外的钳位电容或箝位二极管，且易于实现模块化的串联扩展，成为直接并网的首选 。 输入级执行有源前端（Active Front End, AFE）整流功能，其核心任务不仅仅是将交流转换为直流，更在于实现配电网层面的高级电能质量治理功能：
- 电能质量控制： 通过控制输入网侧电流，实现单位功率因数（UPF）运行，并在电网需要时提供动态的无功功率补偿（类似STATCOM功能），同时滤除谐波，防止局部非线性负载污染上游中压电网 。
- 稳压与去耦： 将波动的交流电转换为高度稳定的中压直流母线（MVDC），从而为后级隔离DC-DC变换器提供去耦的输入源，使得电网侧的扰动不会直接传递至低压负载侧。
2. 高频隔离级 (MVDC to LVDC)：能量路由的物理心脏
隔离级是固变SST之所以有别于传统变压器的灵魂所在，通常由基于中频或高频变压器（HFT）的双有源桥（Dual-Active-Bridge, DAB）或多有源桥（Multi-Active-Bridge, MAB / QAB） 变换器构成 。 在多端口能量路由器架构中，多有源桥（MAB）通过一个多绕组的高频变压器，将中压母线端口、分布式储能（BESS）端口以及低压直流输出端口（如800V）进行电磁耦合整合 。这种设计的精妙之处在于，基于SiC器件的高频开关动作使得变压器磁芯的体积与重量大幅下降，仅为传统工频变压器体积的不到五分之一 。 更为关键的是，通过引入移相控制（Phase-Shift Control），MAB结构内的所有桥臂功率器件均可在全负载范围内实现零电压开通（Zero-Voltage Switching, ZVS），从而将高频下的开关损耗降至最低 。通过控制不同端口方波电压之间的相位差，隔离级能够极其精准、连续且双向地控制各端口间的潮流大小与方向。
3. 低压输出侧 (800V LVDC 及其衍生端口)：本地能源枢纽
隔离级的副边直接生成高度稳压的低压直流母线，当前行业演进的焦点集中在800V DC。在能量路由器的架构中，该800V母线不再是简单的配电终点，而是微电网内部的核心能量交换池：
- 高动态负载接口： 800V母线直接接入AI数据中心的IT机架配电总线，或者直接馈入电动汽车（EV）超充站的兆瓦级充电系统（MCS）分配网络 。
- 源-储无缝集成： 通过双向DC-DC变换器将电池储能系统（BESS）接入总线，同时通过单向升压或降压DC-DC变换器接入光伏（PV）阵列或燃料电池 。 正是基于这种高度集成的三级拓扑，诸如DG Matrix等初创企业与学术界联合开发了商业化的多端口固变SST系统。该系统在极小的占地面积内集成了液冷高频变压器与多个软件定义的双向交直流端口，能够在毫秒级内动态路由兆瓦级的功率，彻底改变了配电设备的物理形态 。
800V直流架构与应用场景深度解析：重塑AI数据中心与微电网
传统的大型数据中心和商业配电架构需要经过冗长且低效的多次降压与交直流转换环节：从34.5kV或13.8kV的中压交流电网，经庞大的工频变压器降至480V交流，分配至不间断电源（UPS），再经配电单元（PDU）送入机柜，最后通过机柜电源（PSU）整流为54V或12V的直流电供服务器主板使用 。这种多级架构不仅占用了大量物理空间，还带来了约10%至15%的累积转换损耗与巨量的散热负担。
应对AI算力爆发的“过山车式”动态负载困境
随着大语言模型（LLM）等AI技术的爆发，GPU算力集群对电力基础设施提出了前所未有的挑战。以NVIDIA（英伟达）在Computex发布的最新800V HVDC（高压直流）机架架构为例，现代AI模型训练期间的GPU集群会产生高度同步的功率剧变。在执行矩阵运算和数据交换切换时，整个机柜乃至机房的功耗可能在毫秒级别内从30%的空闲状态暴增至100%满载，随后又迅速跌落 。 这种高频、大振幅的“过山车式”动态瞬态不仅在传统UPS端引发巨大的热应力和设备疲劳，更为致命的是，由成百上千个机柜同步产生的这种百兆瓦级的瞬态波动如果直接传递到外部电网，将引发电网级的低频功率振荡，严重威胁区域电网的频率与电压稳定性 。这也是为何当前电网公司对大型AI数据中心并网提出极为苛刻要求的原因。
多端口固变SST与800V直流架构的系统级优势
通过部署以SiC为基础的多端口固变SST并将配电电压提升至800V DC，系统展现出颠覆性的工程优势：
1. 显著减少铜损与突破算力密度极限 依据基本物理学焦耳定律（Ploss=I2R），当配电电压由传统的48V或400V大幅提升至800V时，传输同等功率所需的电流成倍下降，电缆截面积和铜材消耗随之大幅减少。这种布线的精简不仅极大降低了线路阻抗带来的电压跌落和发热，更重要的是释放了数据中心机架内部极其宝贵的物理空间。这使得单机柜能够容纳更多的GPU计算节点，支撑起未来高达1兆瓦（1MW）甚至更高功率密度的极端机柜设计 。
2. 消除冗余转换，提升全链路能效 采用基于1200V SiC MOSFET的固变SST作为能量枢纽，系统可以直接将10kV级别的中压电网高频隔离降压至800V DC母线，从而彻底跨过了传统架构中480V AC的冗余阶段。这一端到端的（Grid-to-800V）架构重构减少了25%到40%的中间转换损耗，使得整座AI数据中心的总电力使用效率（PUE）显著改善，系统端到端能效提升最高可达5% 。这对于动辄耗电数十兆瓦的AI工厂而言，意味着每年数百万美元的电费节约和碳排放的大幅降低。
3. 彻底隔离瞬态冲击与储能深度融合 固变SST不仅仅是变压器，更是能量缓冲器。面对AI负载毫秒级的突变，仅靠上游电网的机械惯性根本无法支撑。多端口固变SST在其直流母线或高频隔离环节，直接并联了高倍率储能电池和超级电容器（Hybrid Energy Storage System, HESS）。当AI负载突增时，固变SST控制系统主动识别并瞬时抽取储能能量来补充800V母线的电压跌落；当负载骤降时，多余能量被储能系统迅速吸收 。通过这种机制，固变SST将剧烈的负载波动完美“隔离”在微电网内部，对上游中压电网呈现出一条高度平滑、友好的负荷曲线，从而极大地降低了数据中心并网的阻力。
4. 绕过供应链重灾区，加速部署 当前，传统工频硅钢变压器的全球供应链正经历严重危机，采购交货期甚至长达三年，这是导致许多大型AI数据中心和新能源项目停滞的罪魁祸首 。固变SST基于半导体芯片和高频磁性材料，其制造高度依赖于可快速扩产的电子制造业而非重型机械加工业，这为缩短算力基础设施的建设周期提供了一条战略性的“超车”路径 。
多端口固变SST“能量路由器”的控制机制与协同策略
在多端口固变SST内部，中压交流电网、分布式光伏、电池储能与800V高动态负载的相互耦合极其复杂。任何一个端口的功率突变都会不可避免地引起800V直流母线电压的剧烈波动 。为此，必须突破传统的单目标控制理念，构建涵盖硬件解耦、底层稳压与上层调度的全方位系统级协同控制策略。
1. 基于多有源桥（MAB）的功率流数学解耦
在多端口固变SST的核心隔离级（如Quad-Active-Bridge, QAB），由于所有端口共享一个高频磁芯，端口之间存在强烈的磁路和功率交叉耦合（Cross-coupling）。假设变压器各绕组端口电压分别为 V1,V2,V3，开关频率为 fs，任意两端口 i 和 j 之间的等效漏感为 Lij，移相角为 ϕij，则端口 i 到端口 j 传输的有功功率近似满足以下数学关系：
Pij=2πfsLijViVjϕij(1−π∣ϕij∣)
可以看出，某一个端口输出功率的改变需要调整该端口的移相角，但这一调整会同时改变其与其他所有端口的相位差，进而干扰整个网络的潮流分布。传统的单输入单输出（SISO）PID控制在处理这种强耦合系统时会导致严重的超调甚至系统震荡。先进的能量路由器引入了解耦控制矩阵（Decoupling Control Matrix）与前馈补偿机制 。通过在控制环路中实时计算耦合量并施加负反馈补偿，当800V负载端口需求骤增时，解耦算法能够同步、按比例地调整储能端口和电网端口的移相角，确保储能端口优先快速响应以抑制电压跌落，同时平滑地增加电网侧的抽取功率。这种底层解耦控制彻底消除了端口间的动态干扰，使得各端口在宏观表现上如同完全独立运行的虚拟电源 。
2. 应对多源荷波动的分层协同控制架构 (Hierarchical Coordinated Control)
为了在无中心通信或弱通信环境下实现多源荷储的高效调度与电压维稳，能量路由器系统普遍采用三层级（Hierarchical）控制架构 ：
| 控制层级 | 核心目标与响应速度 | 典型控制算法与机制 | 在多端口固变SST中的应用与效果 |
|---|---|---|---|
| 底层控制 (Primary) | 瞬态稳定与功率均分 (毫秒/微秒级响应) | 自适应虚拟阻抗下垂控制 (Droop Control) ; 电压/电流双闭环控制; 比例谐振 (PR) 控制; 滑模控制 (SMC) | 使得并联在800V母线上的多个分布式储能变流器无需高频通信，即可依据自身容量和电压偏离程度自动按比例分担瞬态冲击电流。同时，引入荷电状态（SOC）均衡因子，自适应动态调整下垂系数，有效防止单个电池组过充或过放，延长集群寿命 。 |
| 二次控制 (Secondary) | 稳态电压恢复与网络同步 (百毫秒/秒级响应) | 多智能体系统 (Multi-agent System) ; 基于人工神经网络 (ANN) 的自适应调节; 事件触发机制 (Event-triggered) | 下垂控制虽然无需通信，但会导致母线电压随负载增加而产生稳态压降。二次控制计算全局电压补偿量，并将参考值下发至各固变SST和储能模块，在极短时间内将800V母线电压严格恢复并维持在设定阈值范围内（电压误差极小至 ±0.5%）。基于事件触发的通信机制，使得节点间仅在状态变化越限时才交换信息，被证明可有效减少60%以上的通信总线负担，极大地提升了微电网的抗干扰与通信鲁棒性 。 |
| 系统级调度 (Tertiary) | 经济寻优与长周期能量路由 (分钟/小时级响应) | 经济调度算法 (Economic Dispatch) ; 启发式优化 (如 FA-PSO); 负荷概率流预测 (基于高斯混合模型 GMM) | 负责稳态下的经济最优运行与能量路由优先级判定。根据电网分时电价（TOU）、光伏辐照预测及AI计算负载的波动曲线，执行多目标优化算法，设定日前的储能充放电计划和网侧交互功率曲线。其核心目标是最小化电网购电成本，参与电网需求响应套利，并最大化可再生能源在园区内的就地消纳率 。 |
3. 多运行模式无缝切换与供电弹性重构 (Resilience)
基于多端口固变SST构建的微电网能够通过复杂的状态机（State-machine）逻辑进行多种操作模式的无缝切换，这是其区别于传统变压器的最高级特征，极大保障了微电网的高可用性与供电弹性 ：
- 并网模式（Grid-Connected Mode）： 在正常状态下，固变SST的中压输入级主要负责维持稳定的800V DC母线电压，并同时向中压交流电网提供动态无功支撑（Volt-VAR支持） 。储能单元此时并不负责稳压，而是服从系统级调度指令，进行削峰填谷（Peak shaving）或接纳多余的太阳能。
- 孤岛模式（Islanded Mode）： 当监测到中压电网发生电压骤降或故障时，固变SST迅速通过固态断路器断开输入级，保护内部负载不受电网故障冲击。在此瞬间，控制系统将储能单元的控制模式由跟随电网的电流控制（PQ控制）无缝、无瞬变地切换为电压构建（Grid-forming）模式（如采用虚拟同步发电机 VSG 控制策略）。此时，储能系统接管整个800V直流母线，并支撑微网内所需的交流端口电压，保障数据中心等关键负载的无间断运行 。
- 应急重路由机制（Emergency Routing）： 当发生大面积自然灾害（如加州野火）导致电网长时间瘫痪，且某个单一微网内部的分布式储能耗尽时，系统能激活高级集群互济逻辑。此时，由多个固变SST管控的微电网集群可通过开启相互连接的低压直流（LVDC）备用互联通道，进行点对点（P2P）的功率共享。控制逻辑将智能剥离非关键负载（如普通办公照明），将全网仅存的受限电能优先路由至最高优先级的生命线负荷（如医疗维生设备、AI核心控制服务器），从而在不增加单体储能装机容量的前提下，最大化整个区域的系统生存时间与供电可靠性 。
应对挑战：级联拓扑中的直流母线电压均衡控制
值得深入探讨的是，在中压侧如果选择采用级联H桥（CHB）构建固变SST输入级，其在带来模块化和高耐压优势的同时，也引入了系统最大的不稳定源——独立直流电容电压的失衡问题 。 在实际运行中，由于各级联SiC模块由于制造公差导致的传导和开关损耗差异、各单元隔离变压器励磁参数的不一致、以及栅极驱动器存在的微秒级延迟不对称，极易导致各级联单元所挂载的悬浮直流电容充放电速度不一。若不加以干预，某些电容电压将持续飙升直至击穿器件，而另一些则跌落导致并网波形畸变。
为了消除这种致命的不平衡，固变SST的协同控制中必须深度嵌入双层电压均衡算法（Voltage Balancing Control）：
- 全局相间均衡（Horizontal Balancing）： 首先确保三相电路之间的宏观能量平衡。这通常通过在传统的双闭环d-q坐标系电网电流指令中，精准计算并叠加微小的负序或零序电压/电流分量来实现。该操作能够将总能量从有源功率盈余的相（过压相）平滑转移至功率亏欠的相（欠压相），而不会对整体的三相电网功率因数产生可察觉的恶化 。
- 相内垂直均衡（Vertical Balancing）： 确保同一相内串联的多个模块（Cells）电压绝对一致。其核心逻辑是独立干预并调整分配给每个子模块的PWM脉冲占空比。具体机制为：底层控制器实时高速采样各子模块的实际直流电容电压，并将其与该相的全局平均参考电压进行差值比较。随后，控制算法引入当前电网电流的方向（极性符号）作为判断依据。当电网电流处于正半周时，若某模块电压偏高，则略微缩小该模块的PWM占空比使其少吸收能量；当电流为负半周时则执行相反操作。通过这种巧妙的基于载波移相（CPS-PWM）且仅修改各级参考波幅值的前馈微调策略，固变SST能够在不干扰主回路宏观有功/无功潮流的情况下，精准、自发地将所有电容电压收敛并“钳位”在统一的安全水平线上。即便在某个模块发生故障被旁路剔除的极端工况下，该均衡逻辑依然能保障剩余模块的稳定运作 。
全球标杆应用案例与商业化实践效益
理论层面的突破必须接受工程现场的检验。为了验证固变SST能量路由器系统集成的巨大价值与商业可行性，全球产业界和学术界已投入巨资，在新能源微电网与高要求800V直流生态中开展了多项具有前瞻性的标志性先导项目：
1. Ampace 与 DG Matrix 针对AI数据中心的商业化联合
2025年底，全球先进锂离子储能的领导者 Ampace 宣布与 固变SST 领域的先驱企业 DG Matrix 达成战略合作，联合推出工业界首个获得 UL 认证、融合多端口 固变SST 架构并能够直接与电网互动的电池储能系统 。该商业化系统全面契合了 NVIDIA 800 VDC AI 工厂的设计规范以及开放计算项目（OCP）的标准。 通过引入 DG Matrix 具有软件定义、双向能量路由能力的多端口 固变SST 平台，Ampace 的高能储能电池阵列被直接桥接到 AI 算力机架的原生直流传输路径上。该系统在实际测试中展示了极其优异的动态表现，能够以远超传统 UPS 的响应速度提供实时负载平滑、不间断保护以及直接的电网电压支撑服务。众多行业分析指出，该案例标志着多端口 固变SST 已经彻底跨过了实验室论证阶段，成为解决未来高密度 AI 集群“电网接入难、瞬态负载波动大”这一双重致命困境的制胜法宝 。
2. 加利福尼亚州微电网弹性示范矩阵 (California EPIC Projects)
美国加州由于面临严峻的野火风险和公共安全断电（PSPS）威胁，其能源委员会（CEC）大力资助了多项以弹性（Resilience）为核心的微电网项目。
- 洛杉矶港的绿色脱碳微电网（Pasha Green Omni Terminal）： 在该耗资2700万美元的大型示范项目中，通过整合1兆瓦的大型屋顶光伏阵列和2.6兆瓦时（MWh）的电池储能系统，构建了一个能够支撑零排放重型电动重卡充电与港口起重机械高强度运行的高弹性微电网 。
- 红木海岸机场微电网（Redwood Coast Airport Microgrid）： 作为加州首个电表前（front-of-the-meter）、服务多用户的微电网，该项目采用直流耦合（DC-coupled）技术深度整合了2.2 MW光伏与高达9 MWh的特斯拉储能系统 。
- DG Matrix 在加州的前瞻提案： 在加州能源委员会的相关研讨中，关于利用 DG Matrix 多端口固变SST 路由器统领此类微电网的提案受到了高度重视。技术评估明确指出，这种基于多端口的统一硬件架构不仅能接管并优化电池、光伏、电动汽车超充桩等多种交直流资产，大幅缩短许可审批和互联建设周期（从传统的一到两年降至数周），而且由于去除了众多独立设备的重复逆变环节，能够削减高达50%的系统资本支出（CAPEX），并将设备占地面积缩小至原有的十五分之一 。项目实地运行数据显示，即便面临区域电网瘫痪，微电网依旧能够凭借SST的精准路由切入孤岛模式，维持港口、机场等生命线设施的数天持续运作，展现了无可估量的社会价值 。
3. 电动船舶（Electric Ships）的中高压直流配电延展
多端口固变SST的应用潜力并不仅局限于陆地电网，在直流化趋势极为明确的重载交通领域（尤其是船舶电气化）同样引发了架构革命。一艘现代混合动力或者全电力推进的远洋船舶，通常具有几兆瓦到几十兆瓦的推进功率需求。传统的交流配电系统需要极其沉重且体积庞大的工频变压器，这直接挤压了船舶的有效载荷空间。 通过部署基于SiC MOSFET的高频多端口固变SST，船舶内部的中压交流主发电机可以轻量化地直接对接驱动推进器的800V或1000V高压直流总线。此外，固变SST的隔离与多端口特性使得舰载大容量蓄电池、燃料电池与传统柴油发电机输出在直流母线上得到完美融合 。基于2MW级别船舶配电网络的大量仿真和2kW实验室原型验证均表明，SST不仅完美解决了上下游负载和能源的阻抗匹配问题，也为舰船先进的六相非对称推进电机提供了高效的驱动前端，极大提升了空间利用率并降低了整体维护成本 。
结论
综上所述，基于碳化硅（SiC）模块构建的多端口固态变压器（SST）已经超越了简单的电压转换工具范畴，正式跃升为新一代智能电网的基石——“能量路由器”。它正深刻地重塑着中低压配电网与终端动态负载的物理互动关系。面对以800V高压直流架构为核心的AI数据中心、极速EV充电站和零碳微电网对极端功率密度、超高动态响应及严苛系统效率的迫切渴求，固变SST展现出了传统工频变压器无法企及的多维压倒性优势。
本报告的研究表明：
第一，半导体底层材料的跨代升级是全产业链革新的前提。1200V工业级SiC MOSFET模块的超低导通电阻（如裸片低至2.2 mΩ）与高频极低开关能量损耗特性，为高效800V直流母线的构建提供了无与伦比的硬件底座；而10kV至15kV超高压SiC器件的突破，大幅降低了固变SST接入10kV乃至35kV中压电网侧级联拓扑的复杂性，是将固变SST推向极简结构、极高可靠性的核心使能者。
第二，端到端的拓扑架构优化释放了巨大的经济与空间红利。通过多端口固变SST消除冗余的AC-DC和DC-DC中间转换层，采用原生（Grid-to-800V DC）的直流配电架构，不仅消除了传统微电网内复杂的交流相位同步烦恼，而且缩减了大量沉重的铜材布线。这不仅带来了高达5%的系统级综合能效提升，更通过硅基半导体制造替代传统铁芯缠绕制造，巧妙化解了大型变压器长达数年的供应链瓶颈，加速了数字基建的落地。
第三，高阶的数学解耦与分层控制赋予了电网前所未有的生存弹性。借助于多有源桥（MAB）内的功率交叉解耦矩阵、分布式自适应虚拟阻抗下垂控制以及结合神经网络（ANN）的低延迟调度逻辑，能量路由器能以微秒至毫秒级的反应速度，智能平抑因AI算力飙升或新能源突变而产生的巨大系统扰动。储能系统由此不仅是微网中静态的备用电源，更通过固变SST的灵活调度，蜕变成为高度活跃的“能量缓冲池”，实现了对脆弱主电网的深度保护与削峰填谷。
未来，随着宽禁带半导体晶圆成本的进一步下降、模块先进热管理技术（如双面液冷、高级相变材料及氮化硅基板的全面普及）的演进，以及软件定义能源网络的日益成熟，基于固变SST的能量路由器必将在更广泛的工商业与国防应用中成为标配。它不仅是提升分布式可再生能源电网接纳率的物理关键，更是人类构建具备极强弹性、深度低碳化且高度数字化的“能源互联网”的终极拼图。
