城市裸眼3D大屏技术实践——Hirender三大核心技术在成都太古里的落地解析摘要：本文以成都太古里15360×3592

摘要：本文以成都太古里15360×3592超高分辨率裸眼3D大屏为实践载体，系统拆解4台Hirender媒体服务器的主备冗余部署、多机帧同步技术、10bit色深输出三大核心技术原理与工程化实现流程，重点解析超大分辨率画面稳定播控、零感知故障切换、色彩精准还原的实操细节。针对城市地标裸眼3D大屏“超高分辨率适配、高可靠性、高同步精度、高色彩还原”的核心技术需求，梳理播放中断、画面撕裂、色彩断层等行业痛点，提供可直接复用的工程化解决方案，为城市裸眼3D大屏、户外超高清显示项目提供技术参考

一、项目背景与核心技术需求

成都太古里裸眼3D大屏作为城市潮流地标，以15360×3592超高分辨率实现沉浸式视觉呈现，承担着城市形象宣传、天府文化传播与商业引流的核心功能，面向公众全天候稳定运行，成为成都面向世界的潮流宣传窗口，推动数字艺术与城市文旅场景的深度融合。

成都作为热门旅行目的地，大熊猫、火锅等标签深入人心，而太古里裸眼3D大屏则以极具冲击力的视觉效果，传递城市的潮流感与独特松弛感，其背后的核心技术支撑的是Hirender全媒体总控系统与4台Hirender媒体服务器构建的高可靠播控体系。结合超大分辨率裸眼3D大屏的场景特性与呈现需求，核心技术需求与难点聚焦于四点：

超高分辨率带载需求：15360×3592超大分辨率对服务器算力、解码能力与带宽提出严苛要求，需实现内容无卡顿、无掉帧稳定输出，适配裸眼3D立体效果呈现；
高可靠性需求：杜绝大屏播放中断风险，需实现主设备故障时零感知无缝切换，保障全天候稳定运行，避免影响城市形象与观众体验；
高同步精度需求：多台服务器协同输出需解决画面撕裂、错位问题，确保裸眼3D动态内容流畅丝滑，立体层次感不受影响；
高色彩还原需求：需实现细腻的色彩过渡与丰富的色彩层次，还原真实艳丽的视觉效果，提升裸眼3D的逼真度与沉浸式体验。

本次项目依托4台Hirender媒体服务器，搭载主备冗余模式、多机帧同步技术、10bit色深输出三大核心技术，精准适配上述需求，成功实现超大分辨率裸眼3D画面的稳定、高清、沉浸式呈现，为城市数字文旅场景赋能。

二、整体技术架构设计

成都太古里裸眼3D大屏采用“Hirender集群播控+主备冗余+帧同步+高色深输出”的一体化高可靠技术架构，以4台Hirender媒体服务器为核心播控中枢，联动裸眼3D大屏构建全链路视觉呈现体系，形成“内容预处理→集群解码→冗余备份→同步校准→高清输出→大屏呈现”的闭环，架构设计兼顾稳定性、同步精度、色彩还原与超高分辨率适配，具体分层解析如下：

2.1 架构分层解析

核心播控层：4台Hirender媒体服务器组成播控集群，承担15360×3592分辨率裸眼3D内容的解码、渲染、时序校准与信号输出任务，是整个视觉呈现体系的核心中枢，支撑超大分辨率内容的稳定处理；
冗余备份层：采用主备冗余架构，通过实时状态监测与自动切换机制，实现主设备故障时零感知无缝衔接，从底层杜绝播放中断风险，保障大屏全天候稳定运行；
同步控制层：搭载多机帧同步技术，通过硬件时序校准与软件优化，实现4台服务器输出时序精准对齐，解决超大屏拼接易出现的画面撕裂、错位问题；
色彩输出层：支持10bit色深输出，可还原10.7亿种色彩，通过色彩校准与优化，提升画面色彩层次与细腻度，适配裸眼3D的逼真呈现需求；
呈现终端层：15360×3592分辨率裸眼3D大屏，接收集群服务器的高清输出信号，将数字内容转化为极具冲击力的立体视觉效果，实现沉浸式呈现；
数据链路层：采用千兆工业交换机组建专用局域网，保障4台服务器之间的数据同步、时序校准与信号传输，确保无延迟、无丢失，支撑全链路稳定运行。

2.2 核心设计逻辑

架构设计核心围绕“稳定、精准、细腻、可靠”四大原则：一是以主备冗余架构筑牢可靠性底线，杜绝播放中断，适配城市地标全天候运行需求；二是以多机帧同步技术保障时序精准，解决超大分辨率画面拼接痛点，确保裸眼3D动态效果流畅；三是以10bit色深输出提升色彩还原能力，丰富画面层次，增强沉浸式体验；四是以集群算力拆分适配超高分辨率，平衡服务器负载，确保内容稳定解码与输出，实现数字艺术与天府文化、商业活力的深度融合。

三、核心技术拆解：三大核心技术实操落地（重点）

本次项目的核心技术突破，在于4台Hirender媒体服务器的主备冗余部署、多机帧同步实现与10bit色深输出调试，三者协同发力，完美解决超大分辨率裸眼3D大屏的播控痛点，具体技术原理、实操配置与落地效果如下，所有步骤可直接复用至同类项目：

3.1 主备冗余模式：零感知无缝切换的工程化实现（核心可靠性保障）

主备冗余模式是保障大屏全天候稳定运行、杜绝播放中断的核心技术，通过实时监测与自动切换机制，实现主设备故障时观众无感知衔接，具体实操部署如下：

冗余架构配置：4台Hirender服务器采用“2主2备”的高可靠部署模式，2台主服务器并行负责裸眼3D内容的实时解码与输出，2台备用服务器实时同步主服务器的内容、参数与运行状态，形成双重冗余保障，避免单主设备故障导致的风险；
实时监测机制：通过Hirender全媒体总控系统内置的冗余监测模块，实时检测主服务器的CPU、GPU负载、信号输出状态、网络连接情况与硬件运行状态，监测频率设置为100Hz，确保快速发现故障；
自动切换逻辑：当任意一台主服务器出现故障（如黑屏、断连、卡顿、硬件故障）时，监测模块立即触发切换指令，备用服务器在≤100ms内自动接管输出任务，切换过程中画面播放进度、参数设置完全同步，实现零感知无缝衔接，观众无任何视觉断层；
数据同步配置：主备服务器通过专用千兆链路实现实时数据同步，包括裸眼3D内容、播放参数、色彩校准参数等，确保切换后画面呈现效果与切换前完全一致，无色彩跳变、画面错位等问题；
落地效果：主备冗余模式彻底杜绝了大屏播放中断风险，实现全天候稳定运行，适配城市地标面向公众开放的运营需求，从底层保障裸眼3D内容的持续正确输出。

3.2 多机帧同步技术：超大屏画面无撕裂、无错位的核心实现

15360×3592超大分辨率裸眼3D大屏需多台服务器协同输出，画面撕裂、错位是核心技术痛点，Hirender多机帧同步技术通过硬件+软件双重校准，实现时序精准对齐，具体实操如下：

同步技术原理：采用“硬件帧同步信号+软件时序校准”双重机制，4台Hirender服务器接入专用帧同步器，获取统一的同步基准信号，确保所有服务器的输出时序完全一致，同步误差控制在≤1ms，从根源上解决画面撕裂、错位问题；
实操配置流程：
- 组网配置：4台Hirender服务器通过专用帧同步线与千兆工业交换机连接，组建独立同步网络，关闭无关网络服务与后台进程，确保同步信号传输延迟≤1ms，避免网络干扰导致的时序偏差；
- 帧同步参数设置：在Hirender全媒体总控界面开启“多机帧同步”功能，指定1台主服务器作为同步基准，其余3台服务器设置为“从同步模式”，自动跟随主服务器的输出时序，逐帧校准画面输出时间；

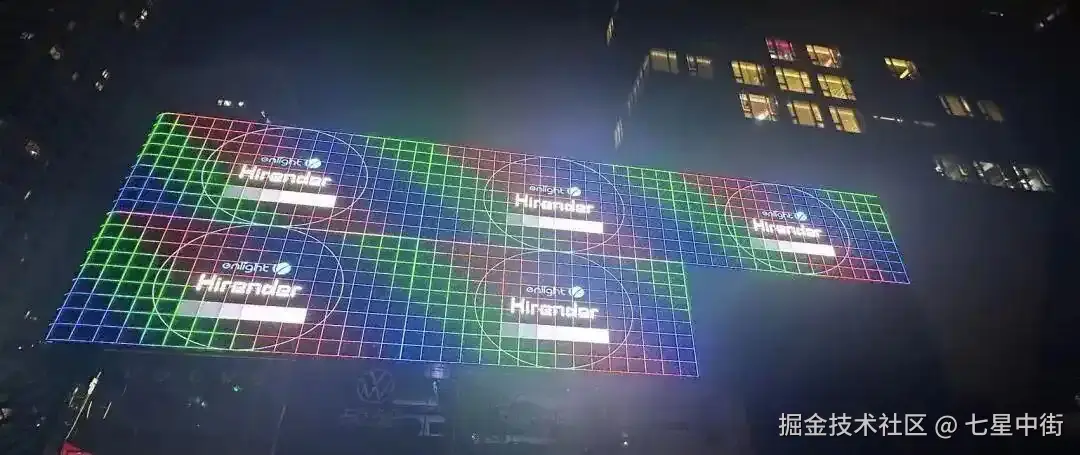

- 画面校准测试：投射黑白网格测试图案与裸眼3D动态测试内容，逐区域检测大屏画面的撕裂、错位情况，通过微调帧同步补偿参数，确保15360×3592分辨率画面像素级对齐，无任何撕裂、错位痕迹；
- 动态适配优化：针对裸眼3D动态内容（如高速运动、立体切换场景），开启动态帧同步补偿功能，根据画面帧率（默认60fps）自动校准时序，避免动态场景下出现画面拖影、撕裂，确保动态呈现流畅丝滑。
落地效果：多机帧同步技术彻底解决了超大分辨率大屏拼接的核心痛点，4台服务器输出时序精准对齐，裸眼3D动态内容流畅丝滑，立体层次感与连贯性大幅提升，观众沉浸式体验显著增强。

3.3 10bit色深输出：10.7亿色还原与色彩精准呈现

裸眼3D的逼真度与沉浸式体验，离不开细腻的色彩呈现，Hirender 10bit色深输出功能可还原10.7亿种色彩，解决传统8bit色深色彩断层、艳丽度不足的问题，具体调试流程如下：

色深技术原理：10bit色深相比传统8bit色深，色彩数量从1677万种提升至10.7亿种，色彩过渡更平滑，无明显断层，可精准还原裸眼3D内容中的细微色彩变化，提升画面的细腻度与艳丽度，增强立体视觉的逼真感；
实操调试流程：
- 色深参数配置：在每台Hirender服务器的输出设置中，将色深模式调整为“10bit”，输出色彩空间选择Rec.2020（适配超高分辨率大屏的色彩呈现需求），确保色彩输出精度达标；
- 全局色彩校准：通过Hirender内置色彩校准工具，采集大屏不同区域的色彩数据，统一调整亮度（设置为85%-90%）、对比度（设置为75%-80%）、Gamma值（设置为2.2），确保大屏所有区域色彩还原一致，无局部偏色、明暗差异；
- 内容色彩优化：针对裸眼3D内容的色彩特性，开启动态色彩补偿功能，根据画面明暗场景自动调整色彩饱和度与对比度，确保亮部色彩不溢出、暗部细节不丢失，呈现夺目艳丽的视觉效果；
- 效果验证：播放包含丰富色彩的裸眼3D测试内容，检测色彩过渡流畅度、细微色彩还原度，确保无色彩断层，10.7亿种色彩精准呈现，裸眼3D的立体层次感与逼真度拉满。
落地效果：10bit色深输出大幅提升了画面的色彩层次与细腻度，裸眼3D内容呈现出夺目艳丽的视觉效果，细微色彩变化精准还原，为观众带来身临其境的沉浸式体验，完美适配城市地标大屏的视觉呈现需求。

3.4 超高分辨率带载：算力优化与稳定性保障

15360×3592超大分辨率对服务器算力提出极高要求，4台Hirender服务器通过算力拆分与优化，实现内容稳定带载与输出，具体优化方案如下：

算力拆分部署：将15360×3592超大分辨率画面按横向4等分拆分，4台Hirender服务器分别带载对应区域，每台服务器负责3840×3592分辨率的内容解码与输出，平衡单台服务器的算力负载；
解码优化配置：开启Hirender硬件解码加速功能（支持GPU硬件解码），降低CPU、GPU负载，同时开启超高清内容预加载功能，将裸眼3D内容提前加载至服务器内存，避免实时解码导致的卡顿、掉帧；
负载监测与调整：通过Hirender总控系统实时监测4台服务器的负载情况，确保CPU、GPU负载稳定在60%-70%之间，当某台服务器负载过高时，自动调整算力分配，避免过载导致的运行异常；
落地效果：4台服务器算力分配均衡，运行稳定，15360×3592分辨率裸眼3D内容无卡顿、无掉帧，帧率稳定在60fps，完美适配超大分辨率的带载需求。

四、技术赋能城市文旅：数字艺术与天府文化的深度融合

依托4台Hirender媒体服务器的三大核心技术，成都太古里裸眼3D大屏不仅实现了超高分辨率画面的稳定、高清、沉浸式呈现，更推动了数字艺术与天府文化、商业活力的深度融合，实现了多重价值落地：

城市形象传播：作为成都面向世界的潮流宣传窗口，大屏以极具冲击力的裸眼3D视觉效果，传递城市的潮流感与独特松弛感，提升成都的国际影响力；
文旅场景创新：成功将本土文化、艺术创意与数字潮流深度融合，吸引国内外游客纷纷前往打卡，开创出城市数字文旅的全新场景，为城市文旅产业赋能；
文化传播升级：让天府文化以数字化形式走出国门，打破传统文化传播的边界，让更多人了解成都的文化魅力与商业活力；
技术标杆示范：本项目的技术方案，为同类城市裸眼3D大屏、户外超高清显示项目提供了可复制、可复用的工程化范式，推动数字显示技术在城市文旅领域的应用与发展。

五、技术落地痛点及工程化解决方案

结合本次成都太古里裸眼3D大屏的技术部署与调试经验，梳理4类核心技术痛点，依托Hirender三大核心技术特性，给出可直接复用的工程化解决方案，附实操验证效果，适配城市裸眼3D大屏、户外超高清项目现场调试人员参考。

核心技术痛点	具体表现	解决方案（基于Hirender实现）	实操验证效果
主设备故障导致播放中断	主服务器突发硬件、软件故障，大屏黑屏、断播，影响城市形象与观众体验	1. 部署“2主2备”主备冗余架构；2. 开启实时状态监测，监测频率100Hz；3. 故障时≤100ms自动切换，主备数据实时同步	零感知无缝切换，无播放中断，大屏全天候稳定运行
超大屏画面撕裂、错位	多服务器协同输出时，画面出现撕裂、错位，破坏裸眼3D立体效果与连贯性	1. 启用多机帧同步技术，硬件+软件双重校准；2. 同步误差控制≤1ms；3. 开启动态帧同步补偿	画面无撕裂、无错位，动态内容流畅丝滑，立体层次感拉满
色彩断层、艳丽度不足	色彩过渡生硬，细微色彩无法还原，裸眼3D逼真度不足，视觉效果平淡	1. 开启10bit色深输出，选择Rec.2020色彩空间；2. 全局色彩校准，统一亮度、对比度参数；3. 开启动态色彩补偿	色彩过渡平滑，还原10.7亿种色彩，画面夺目艳丽，沉浸式体验显著提升
超高分辨率画面卡顿、掉帧	15360×3592分辨率内容解码压力大，出现卡顿、掉帧，影响视觉体验	1. 按区域拆分算力，4台服务器分工带载；2. 开启硬件解码加速与内容预加载；3. 实时监测负载并动态调整	帧率稳定60fps，画面无卡顿、无掉帧，超大分辨率内容稳定呈现

六、工程化亮点与可复用价值

6.1 核心工程化亮点

高可靠性：“2主2备”主备冗余架构+零感知自动切换，杜绝播放中断，适配城市地标全天候运行需求；
高同步精度：多机帧同步技术将时序误差控制在1ms内，彻底解决超大屏撕裂、错位痛点，适配裸眼3D动态呈现；
高色彩还原：10bit色深输出实现10.7亿色还原，色彩层次细腻，画面夺目艳丽，提升裸眼3D逼真度；
超高分辨率适配：算力拆分+硬件加速，稳定驱动15360×3592超大分辨率，无卡顿、无掉帧，适配户外超高清场景。

6.2 可复用价值

本套技术解决方案可直接复用于城市裸眼3D大屏、户外超高清LED大屏、商业地标显示项目等，核心可复用点包括：

4台Hirender服务器“2主2备”主备冗余部署、实时监测与零感知切换的实操流程；
多机帧同步技术的硬件连接、参数设置与画面校准方法，适配超大分辨率拼接场景；
10bit色深输出的参数配置、全局色彩校准与动态补偿调试步骤，实现10.7亿色还原；
超大分辨率内容的算力拆分、硬件解码加速与负载优化方案，保障内容稳定输出。

七、技术总结与延伸思考

7.1 技术总结

成都太古里裸眼3D大屏的技术落地实践，充分验证了4台Hirender媒体服务器主备冗余、多机帧同步、10bit色深输出三大核心技术的工程化价值。通过高可靠的冗余架构，杜绝了播放中断风险；通过精准的帧同步技术，解决了超大分辨率画面撕裂、错位痛点；通过10bit色深输出，提升了色彩还原能力，最终实现15360×3592超大分辨率裸眼3D画面的稳定、高清、沉浸式呈现。

本次实践的核心突破，在于“技术与城市文旅场景的深度适配”——不仅解决了超大分辨率裸眼3D大屏的核心技术痛点，更推动了数字艺术与天府文化、商业活力的融合，让技术真正成为城市形象传播、文旅场景创新的核心支撑，为同类城市裸眼3D大屏项目提供了可靠的工程化技术范式。

7.2 延伸思考

随着城市数字文旅产业的持续发展，裸眼3D大屏将向“更智能、更互动、更具文化内涵”的方向发展。未来可进一步优化Hirender的技术体系：一是融入AI视觉识别技术，实现裸眼3D内容随观众动线、环境光线的动态调整，提升沉浸式体验；二是拓展互动功能，结合观众互动触发机制，让观众参与到裸眼3D内容的演绎中，增强参与感；三是深化数字艺术与本土文化的融合，依托Hirender的技术优势，打造更多具有天府文化特色的裸眼3D作品，推动城市数字文旅场景的持续创新，让数字艺术赋能更多城市发展。
