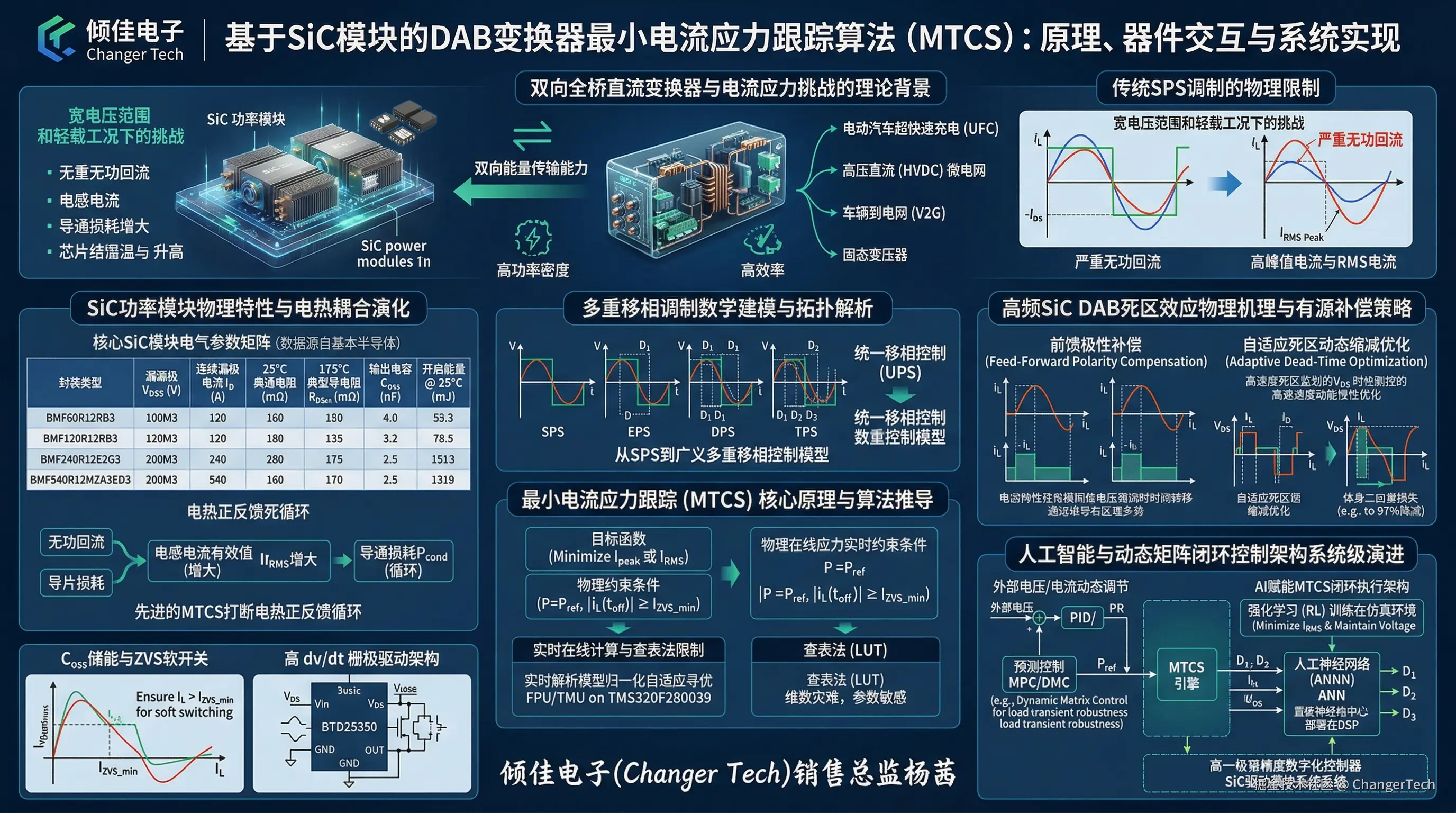

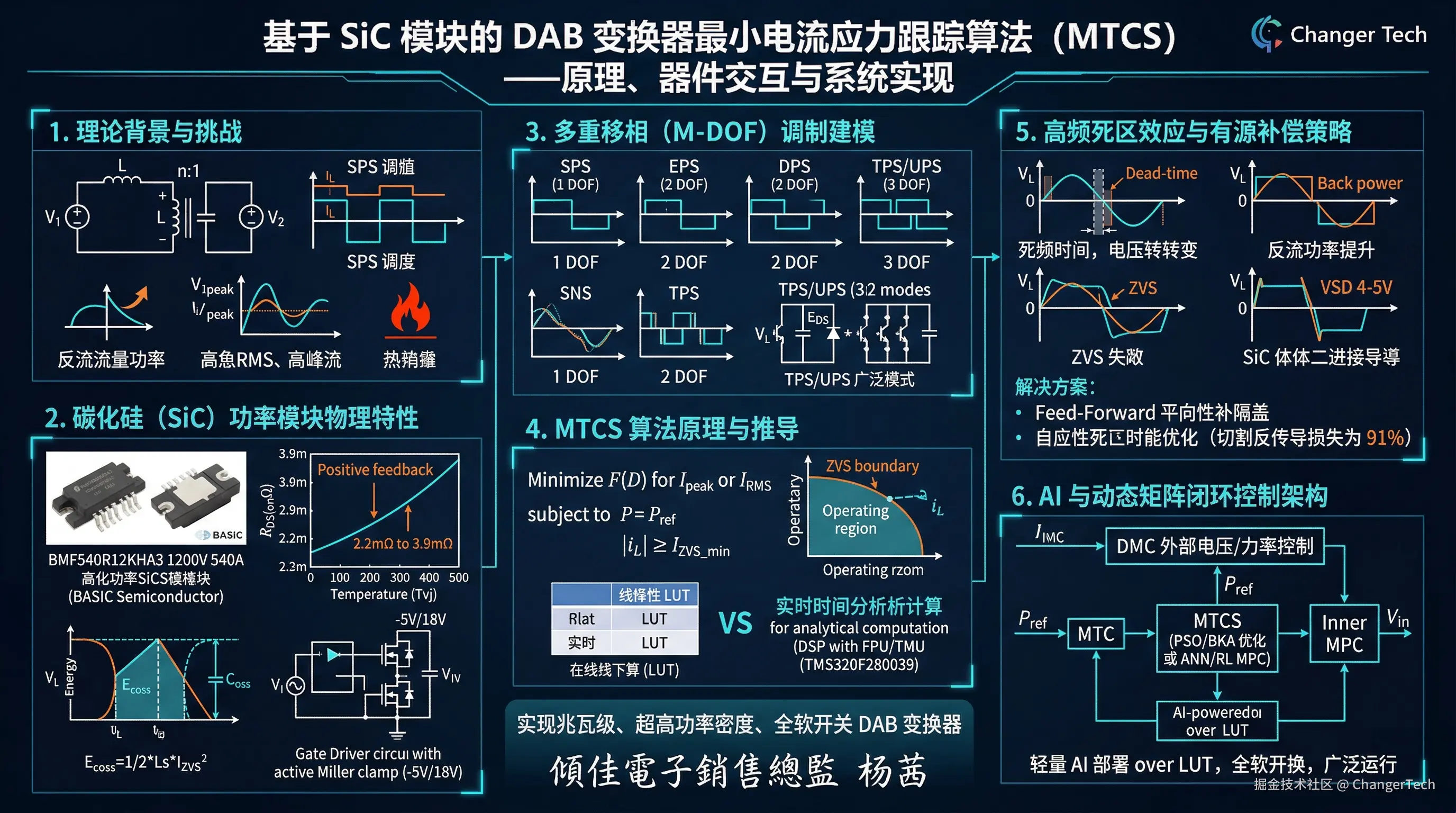

双向全桥直流变换器与电流应力挑战的理论背景

在现代电力电子技术的发展进程中，随着电动汽车超快速充电（UFC）基础设施、高压直流（HVDC）微电网、车辆到电网（V2G）系统以及固态变压器的广泛部署，对具备高功率密度、高效率和双向能量传输能力的隔离型直流-直流（DC-DC）变换器的需求呈现出爆炸式增长 。在众多拓扑结构中，双向全桥（Dual Active Bridge, DAB）变换器凭借其固有的双向功率流控制能力、原副边电气隔离特性、易于实现软开关（ZVS）以及对称结构带来的升降压调节灵活性，成为高频隔离功率变换领域的核心拓扑 。

传统DAB变换器的控制严重依赖于单移相（Single-Phase-Shift, SPS）调制策略。在SPS调制中，原边和副边的全桥逆变器均以固定的百分之五十占空比运行，从而在变压器的原副边绕组上产生对称的高频方波电压。系统的有功功率传输方向和大小完全由原副边电压方波之间的基波相位差（移相角）来决定 。尽管SPS调制算法在数字控制器中极易实现，并且在电压传输比接近于一（即输入输出电压严格匹配）的额定工况下能够展现出优异的性能，但其在宽电压范围或轻载工况下面临着不可逾越的物理限制 。当实际运行的电压转换比偏离单位值时，高频变压器漏感两端的电压无法在整个开关周期内维持伏秒平衡，导致在能量传输的特定时间段内，功率由负载端反向回馈至电源端。这种严重的无功功率回流不仅无法为负载提供有效能量，反而会极大地推高电感电流的峰值和有效值（RMS） 。

电流应力的急剧增加会在物理硬件层面引发一系列连锁反应。极高的有效值电流会大幅增加半导体开关器件和高频变压器绕组的导通损耗，同时峰值电流的攀升会显著加剧开关瞬间的开关损耗，甚至导致系统完全脱离零电压开关（ZVS）的安全运行区域 。失去ZVS意味着开关管将在硬开关状态下工作，这不仅会诱发严重的电磁干扰（EMI）和电压尖峰，还可能引发热失控，大幅缩短变换器的使用寿命 。为了从根本上消除无功回流并抑制电流应力，学术界和工业界引入了最小电流应力跟踪（Minimum Current Stress Tracking, MTCS）算法。该算法通过引入多个自由度的移相控制（如扩展移相、双重移相、三重移相），在满足给定功率传输指令的前提下，动态计算并实时下发最优的移相角组合，从而在整个宽电压输入输出包络线内，将峰值电流或有效值电流限制在绝对的数学极小值 。   倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。

基本半导体代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

与此同时，碳化硅（SiC）金属氧化物半导体场效应晶体管（MOSFET）作为宽禁带半导体技术的代表，正全面取代传统的硅基绝缘栅双极型晶体管（IGBT），成为高频DAB变换器的首选开关器件 。SiC MOSFET具备极低的导通电阻、纳秒级的超快开关瞬态特性以及卓越的高温运行能力，能够支撑DAB变换器在数百千赫兹的开关频率下运行，从而大幅缩减磁性元件的体积和重量 。然而，SiC器件的超高电压变化率（dv/dt）和电流变化率（di/dt）对MTCS算法的物理实施提出了前所未有的严苛要求 。高频条件下的寄生电感、输出电容储能规律以及死区时间效应，都会对MTCS算法的理论数学模型产生严重的非线性干扰 。本报告将深入剖析基于SiC模块的DAB变换器中MTCS算法的核心原理，全面探讨数学推导、器件级交互机制以及死区补偿和闭环控制架构的系统级实现。

碳化硅（SiC）功率模块的物理特性与电热耦合演化分析

MTCS算法的有效性不仅取决于控制逻辑的精确性，更深植于底层半导体开关器件的物理与电气特性。在设计与实现DAB控制策略时，深入剖析SiC MOSFET模块的静态导通与动态开关参数是构建准确数学模型的基础。通过对基本半导体（BASiC Semiconductor）旗下多款针对工业及车规级应用开发的高功率SiC MOSFET半桥模块进行数据提取与特征分析，可以明确MTCS算法在实际工程中所面临的物理边界条件。

核心SiC模块电气参数矩阵

为了精准刻画MTCS算法所需调控的硬件环境，下表汇总了基本半导体多款1200V额定电压SiC MOSFET模块的核心电气特性参数。这些参数直接决定了DAB变换器的导通损耗、开关动态以及ZVS软开关的实现条件。

模块型号	封装类型	漏源极电压 VDSS​ (V)	连续漏极电流 ID​ (A)	25∘C 典型导通电阻 RDS(on)​ (mΩ)	175∘C 典型导通电阻 RDS(on)​ (mΩ)	开启能量 Eon​ @ 25∘C (mJ)	关断能量 Eoff​ @ 25∘C (mJ)	输出电容 Coss​ (nF)
BMF60R12RB3	34mm	1200	60 (@ 80∘C)	21.2	37.3	1.7	0.8	0.157
BMF80R12RA3	34mm	1200	80 (@ 80∘C)	15.0	26.7	2.4	1.0	0.210
BMF120R12RB3	34mm	1200	120 (@ 75∘C)	10.6	18.6	6.9	3.0	0.314
BMF160R12RA3	34mm	1200	160 (@ 75∘C)	7.5	13.3	8.9	3.9	0.420
BMF240R12E2G3	ED3	1200	240 (@ 80∘C)	5.0	8.5	7.4	1.8	0.900
BMF240R12KHB3	62mm	1200	240 (@ 90∘C)	5.3	9.3	11.8	2.8	0.630
BMF360R12KHA3	62mm	1200	360 (@ 75∘C)	3.3	5.7	12.5	6.6	0.840
BMF540R12KHA3	62mm	1200	540 (@ 65∘C)	2.2	3.9	37.8	13.8	1.260
BMF540R12MZA3	ED3	1200	540 (@ 90∘C)	2.2	3.8	15.2	11.1	1.260

上述数据汇总自基本半导体的产品数据手册，测试基准条件主要包括栅极驱动电压为+18V/-5V，漏源极测试电压分布在800V区间 。值得注意的是，Eon​与Eoff​的具体数值受测试回路中外部栅极电阻、结温及内部杂散电感Lσ​的直接影响。

器件参数对MTCS算法的二阶与三阶物理映射

在对上述器件参数的剖析中，可以提炼出若干决定MTCS算法必要性及约束边界的深度物理见解。这些硬件层面的特性决定了仅仅在数学层面优化占空比是不充分的，必须将半导体物理规律无缝融合入数字控制器的算法内核。

第一，导通电阻的正温度系数与热-电耦合正反馈机制。观察BMF540R12KHA3等高功率模块可以发现，其芯片级的导通电阻R_{DS(on)}在25^{\circ}C时仅为2.2 mΩ，但当虚拟结温（Tvj​）攀升至极限的175∘C时，该电阻值激增至3.9 mΩ，增幅逼近百分之七十七 。在传统的SPS调制下，无功功率的循环会导致电感电流的有效值（RMS）急剧增加。由于导通损耗与电流有效值的平方成正比（Pcond​=IRMS2​×RDS(on)​），这种异常升高的电流会产生大量废热，直接推高结温。而结温的升高又反过来导致RDS(on)​变大，进一步加剧导通损耗。这形成了一个极其危险的“电流激增-温度升高-电阻变大-损耗再激增”的电热正反馈死循环 。MTCS算法的物理学意义在此刻得到了升华：它不仅仅是一个减少无功功率的数学工具，更是一个打断电热正反馈循环的物理干预机制。通过将运行轨迹锁定在数学模型推导出的绝对最小有效值电流曲线上，MTCS算法能将基础热耗散降至最低，强制半导体底底座保持在更接近室温的高效低阻状态，从而实现算法抑制引发的“三阶”物理效率提升 。

第二，输出电容（Coss​）储能与ZVS边界条件的动态制约。SiC MOSFET虽然具备令人瞩目的超快开关速度（上升与下降时间通常仅为数十纳秒），但其输出电容C_{oss}中不可避免地存储了电场能量（E_{coss}）。以BMF540R12MZA3模块为例，在V_{DS} = 800V时，C_{oss}高达1.26nF，存储能量约为509\mu J。在DAB变换器中，要实现完美的零电压开启（ZVS），必须确保在死区时间内，漏感中存储的磁场能量（\frac{1}{2} L_s I_L^2）足以完全抽走即将导通的开关管的C_{oss}电荷，同时充满即将关断的开关管的C_{oss}。如果MTCS算法过度追求电流应力的绝对极小化，导致开关瞬间的瞬态电流IL​低于维持电容充放电的物理阈值，系统将瞬间丧失ZVS特性 。一旦失去ZVS，C_{oss}中残存的能量将在开关管导通瞬间通过沟道剧烈释放，引发巨大的E_{on}开启损耗，甚至导致器件烧毁。因此，先进的MTCS优化模型绝不能进行无底线的电流极小化搜索，而必须在目标函数中硬性嵌入ZVS软开关的物理边界不等式约束（即确保开关时刻的电流幅值大于I_{ZVS_min}） 。

第三，高频电压转换率（dv/dt）对栅极驱动架构的系统级要求。诸如BMF240R12E2G3这类的碳化硅模块，其极快的开关瞬态会在模块内部30 nH级别的杂散电感（Lσ​）上激发出高频的寄生振荡 。这些模块推荐的开启电压（VGS(on)​）为+18V至+20V，关断电压为-4V至-5V，而其典型的栅极阈值电压（VGS(th)​）一般位于2.7V至4.0V的敏感区间内 。如果寄生振荡通过反向传输电容（米勒电容Crss​）耦合至栅极，极易引发寄生导通现象。由于MTCS算法高度依赖于精确到纳秒级的多重移相时间轴控制，任何由电磁干扰或米勒效应引起的开关时序抖动，都会导致实际输出的电压波形偏离最优计算轨迹，使算法失效。因此，要实现高频SiC DAB的高效运行，必须在硬件层面配备带有有源米勒钳位（Active Miller Clamp）功能的隔离型智能栅极驱动芯片（如前文材料提及的BTD25350双通道驱动器），以确保数字信号处理器的微秒级控制指令能够被精准无误地转化为物理动作 。

多重移相调制的数学建模与拓扑解析

双向全桥变换器的核心能量传递机制可以等效抽象为两个由隔离变压器耦合的交流方波电压源，以及串联在其中的等效漏感。为了抑制传统控制中的高回流功率，学术界在SPS调制的基础之上，逐步拓展出了丰富的多自由度（Multi-Degree-of-Freedom）移相调制框架，这也构成了MTCS算法运作的底层数学逻辑空间 。

从单移相（SPS）到内移相的演变

在SPS控制策略中，整个拓扑仅依赖单一控制变量：即原边全桥输出电压v_p(t)与副边全桥输出电压v_s(t)之间的外部移相角D（归一化为半个开关周期）。在忽略寄生电阻的理想模型下，其传输功率PSPS​的经典数学表达式为：

PSPS​=2fs​LnV1​V2​​D(1−∣D∣)

式中，V1​与V2​分别为原副边直流母线电压，n为变压器匝数比，fs​为开关频率，L为折算到原边的总等效漏感 。

当输入输出电压不再严格匹配，即电压转换比k=V1​/(nV2​)=1时，由于vp​(t)和vs​(t)的方波伏秒面积无法平衡，电感电流的过零点不再与电压换向点同步，导致大量能量在电源与电感之间来回振荡，引发极高的峰值电流。SPS下的峰值电流IpeakS​PS​可以表示为：

Ipeak_SPS​=4fs​LnV2​​(2D−1+k)

为了消除这种无功振荡，控制策略被赋予了更多的维度，使高频交流波形由简单的两电平方波演变为具备零电压死区平台的三电平阶梯波。这就是多重移相控制的核心思想。

扩展移相（EPS）与双重移相（DPS）

扩展移相（EPS）调制为系统引入了第二个自由度：在原边（或副边）全桥的超前臂和滞后臂之间施加一个内部移相角D1​，从而在原边交流电压v_p(t)中生成一个零电平区间。此时，控制变量扩展为(D_1, D_2)，其中D2​为原副边桥间的外部移相角 。电感电流的波形因此演变为包含多个斜率的分段线性函数。以EPS控制下的模式I（满足0≤D1​≤D2​≤1）为例，其功率传输方程可通过在一个周期内对电感电流积分得到：

PEPS​=4fs​LnV1​V2​​(−D12​+2D1​D2​−D1​−2D22​+2D2​)

在该模式下，电感电流在各个开关瞬态的边界值也会随之改变。通过引入零电平，变换器能够在功率传输需求较低时，有效抑制电感电流的峰值，显著拓宽ZVS的运行范围 。

双重移相（DPS）控制同样采用两个维度的自由度，但其特征在于对称性：它强制原边和副边的内移相角保持相等（即D1p​=D1s​）。这种对称设计在简化控制算法、便于平衡变压器磁通特性的同时，能够有效抑制环流并提升轻载工况下的能量转换效率 。

三重移相（TPS）与统一移相（UPS）的全局模型

要实现绝对意义上的最小电流应力，系统需要被赋予最大的调节自由度。三重移相（TPS）控制是所有移相策略中最具一般性的广义数学模型。它定义了三个完全独立的控制变量：原边内移相角D1​、副边内移相角D2​以及原副边桥间的外部移相角D3​ 。在TPS调制框架下，SPS、EPS和DPS都可以被视为引入了特定等式约束的TPS特例。

TPS控制不仅解耦了原副边脉冲宽度的调节，还解除了它们之间的相位绑定。这意味着变压器原副边两端的电压波形可以被随意塑造成任何宽度的三电平梯形波，并以任何相对相位差进行叠加。由于D1​,D2​,D3​在$$区间内的排列组合具有多种可能性，电感电压的波形叠加方式会发生剧烈变化。根据这三个移相角相对大小的不同关系，以及功率流向的变化，TPS控制下的DAB数学模型可以被精细划分为多达12种甚至14种完全不同的分段运行模式 。统一移相控制（UPS）则是为了进一步简化多维变量寻优过程提出的一种重构框架，它将繁杂的TPS模式进行数学降维，构建起可以连续解析的电流峰值与功率传递方程，从而极大降低了实时计算的硬件负担 。

最小电流应力跟踪（MTCS）的核心原理与算法推导

在确立了由多重移相衍生出的分段非线性数学模型后，DAB控制就演变成了一个经典的带约束多变量数学优化问题。最小电流应力跟踪算法（MTCS）的核心任务，就是在已知当前系统状态变量（如输入电压V1​、输出电压V2​）并接收到外部电压外环下发的参考功率指令（Pref​）后，在数个微秒的时间窗口内，反向解算出能够使电流应力达到全局最小的极值坐标点组合(D1opt​,D2opt​,D3opt​) 。

目标函数与软开关边界约束

优化算法首先需要明确优化的对象，即目标函数。文献中通常采用两种形式的电流应力作为最小化目标：一是电感峰值电流（Ipeak​），它直接决定了半导体开关器件的电流额定值与瞬态关断损耗；二是电感电流有效值（IRMS​），它决定了系统全局的导通损耗与磁性元件的铜损 。

其标准的优化数学模型可以定义为寻找目标函数的极小值：

Minimize F(D1​,D2​,D3​)=Ipeak​(k,D1​,D2​,D3​)或IRMS​(k,D1​,D2​,D3​)

然而，这种极小化搜索绝不能毫无节制。正如前文对SiC Coss​特性的物理剖析所指出的，盲目降低电流会导致开关瞬间感性负载中的残存能量不足以完成寄生电容的充放电，从而使开关管脱离ZVS软开关安全区。因此，必须在上述优化问题中强行植入物理不等式约束条件 ：

Subject to P(k,D1​,D2​,D3​)=Pref​

And ∣iL​(tturn_off_j​)∣≥IZVS_min​(对于所有开关状态 j=1,2,...8)

离线解析计算与查表法（LUT）的局限

在早期的MTCS实现中，研究人员通常利用卡罗什-库恩-塔克（Karush-Kuhn-Tucker, KKT）条件对上述非线性优化问题进行拉格朗日乘子求解 。由于TPS的运行区间被划分为十几种分段模型，KKT算法必须对每个分段内部及其交界线上的极值点进行海森矩阵（Hessian Matrix）检验，通过庞大的符号计算推导出每个模式下的解析最优轨迹 。

然而，要将这些极其复杂的代数表达式直接塞入运行在100 kHz高频下的数字微控制器中进行实时浮点运算，往往会导致CPU算力枯竭。为了规避实时运算的难题，工程师们开发了多维查表法（Lookup Table, LUT） 。在开发阶段，计算主机在整个功率和电压比（P,k）平面上进行高密度的网格扫描，运用KKT算法求出所有最优移相组合，并将这些离散的点阵烧录进微控制器的闪存（Flash）中。在系统运行时，DSP仅需采集实时电压和功率指令，通过查表并在相邻网格点之间执行双线性插值运算，即可迅速获得近似的最优移相角 。

尽管LUT方法执行速度极快，但其在实际工程应用中暴露出严重的致命缺陷：所谓的“维数灾难”。随着对电压、功率分辨率要求的提升，表格的内存占用呈指数级爆炸增长，迅速耗尽DSP有限的存储资源 。更为严峻的是，LUT是基于固定硬件参数（如特定的漏感L值）离线生成的死板地图。在实际的高强度运行中，随着变压器磁芯温度的升高，其导磁率会发生漂移，导致实际漏感发生变化；此外，制造公差也会引发硬件不一致性。当物理现实偏离了当初查表建立的静态数学假设时，LUT给出的“最优解”将不再最优，甚至可能错误地将系统引入硬开关区域并引发电流失控 。

实时解析算法的完全归一化与进化

为彻底摆脱LUT的内存枷锁与参数敏感性，现代MTCS架构正向着超精简实时解析模型演进。通过将DAB变换器的控制模型进行全量无量纲化（Fully Normalized）处理，将原本繁复的分段函数拟合提炼为一系列极少量的连续多项式或平方根方程组合。这种完全归一化的数学重构，使得最优轨迹面可以通过少量的解析方程式在全功率范围内被连续表达 。

随着德州仪器（Texas Instruments）TMS320F280039等集成浮点运算单元（FPU）和三角数学运算单元（TMU）的先进DSP的普及，基于KKT简化的纯解析非线性方程组得以在单周期（小于数微秒）内直接解算 。这种实时在线计算（Online Parameter Computation）赋予了系统强大的自适应能力。即使漏感因发热发生漂移，闭环系统也能即时将更新后的参数代入解析方程中，计算出始终符合当下物理状态的全局最优相移组合，从根本上实现了免查表的高精度动态寻优 。

高频SiC DAB的死区效应物理机理与有源补偿策略

尽管MTCS在理论数学层面构建了无懈可击的最优运行轨迹，但在基于SiC的高频物理实现过程中，必须跨越一道极其危险的硬件鸿沟：死区时间（Dead-Time）效应。由于同桥臂上下两颗SiC MOSFET在开关指令切换时不可能达到理想状态下的瞬时瞬间完成，必须在导通信号中人为插入几十至上百纳秒的空白等待期以防止直通短路 。

死区对多重移相控制轨迹的致命畸变

在MTCS推导出的理想多重移相模型中，假设桥臂中点电压是严格跟随着微控制器的PWM逻辑信号发生瞬间极性翻转的 。但在真实的物理世界中，死区时间内的电压换向完全由流过桥臂中点的电感电流的极性所接管。

以原边某桥臂为例，当上管关断而下管尚在死区等待导通时，若此时的电感电流为正（流出桥臂），电流会迅速抽干下管的寄生输出电容Coss​，迫使桥臂电压在极短时间内跌落，从而使电压的物理翻转时刻提前于PWM的逻辑指令。相反，若此时电感电流为负，电流将继续通过已关断上管的寄生二极管进行续流，桥臂电压将一直被钳位在高电平，直到死区结束且下管真正导通后，电压才发生翻转，导致电压换向点严重滞后于逻辑指令 。

这种依赖电流极性发生的随机“时序漂移”，在宏观上导致实际施加在变压器两端的方波交流电压序列，相较于控制器发出的理想相移指令，产生了不可预测的伏秒面积畸变和相位偏移偏差 。由于MTCS算法正是依靠极其精确的纳秒级相移配合来抑制无功功率和实现极小化电流追踪的，哪怕仅仅引入100纳秒的死区相位误差，在100 kHz的开关频率下（周期仅为10微秒），也构成了1%的致命偏离 。这种死区偏差会使得真实的工作点偏离设定好的MTCS低应力山谷，引发传输功率剧降、波形发生严重扭曲，甚至直接导致预先计算好的ZVS软开关边界破裂，让器件瞬间堕入发热极高的硬开关泥潭 。更有实验数据表明，在高频SiC DAB中未加补偿的死区会导致漏感电流有效值暴增15%至18%以上 。

同时，正如器件级分析中强调的，SiC MOSFET自带的体二极管正向压降（VSD​）通常高达4至5伏，远高于传统硅器件 。在死区阶段，电流被迫通过这颗高压降体二极管续流，会产生极高的瞬态反向导通损耗。

先进的死区动态补偿与自适应控制技术

为了捍卫MTCS算法的物理准确性，微控制器必须将死区时间所造成的时域漂移重新拉回理论轨道。主要的技术演进包括前馈极性补偿与自适应死区寻优：

1. 基于电流极性状态的前馈修正策略（Feed-Forward Polarity Compensation） ： 这是目前在多自由度（五自由度等）MTCS实现中采用最为广泛的数字纠偏手段。在每一次进行PWM更新之前，数字信号处理器会超前采样或通过估算算法预判出在即将到来的各个桥臂开关动作瞬间，变压器漏感电流的正负极性 。根据预判出的极性，微控制器主动修改传入PWM硬件寄存器中的脉宽配置：若判定电流会导致物理换向提前，控制器则在MTCS计算出的理想相移角基础上叠加一段等于死区时间的补偿延迟；若判定电流会使物理换向滞后，则相应减去一段补偿量 。通过这种“错位发射”机制（如在MTCS指定的D1​基础上输出D1∗​=D1​∓ΔDdt​），DSP发出的失真PWM信号在经过死区的物理延时扭曲后，最终还原在变压器端口上的物理电压波形却能完美贴合最初的MTCS数学推导。采用这种方法，输出电压波形得以彻底纠正，ZVS范围得到全面保障，传输功率范围得以显著扩大 。
2. 基于高速状态监测的死区自适应动态缩减优化（Adaptive Dead-Time Optimization） ： 由于SiC MOSFET具备在数十纳秒内完成极速充放电的能力，采用传统的几百纳秒固定保守死区不仅是一种效率浪费，更是对体二极管高导通损耗的妥协。通过在驱动电路旁引入高速状态监测模块（Condition Monitoring System），系统能够在极高的带宽下捕捉漏源电压的下降沿时序与斜率（dv/dt）信息 。利用这些在线提取的瞬态数据，自适应寻优算法会依据当前的负载电流与运行电压，动态计算出正好足以完成寄生电容Coss​能量交换的最低死区时间，并实时更新至驱动器中 。这种动态缩短死区的技术不仅在根本上压缩了死区效应造成的伏秒偏差空间，更极大地挤压了SiC体二极管的高压降续流时长。实测数据显示，该技术能在高频SiC架构下，将因死区造成的反向导通损耗惊人地削减高达91%，从而构成MTCS系统实现中的一项重要效率助推器 。

人工智能与动态矩阵闭环控制架构的系统级演进

MTCS算法只是DAB控制架构中负责“内部效率调度”的神经中枢，在实际工业应用（如电动汽车超充桩应对电池内阻跳变、微电网应对源网侧剧烈扰动）中，系统还必须具备稳健的“外部电压/电流动态调节”能力。如何让静态的电流应力优化与高度动态的外部控制需求和谐共存，催生了更加前沿的闭环控制系统架构 。

传统多环结构与元启发式优化的融合

经典的DAB闭环架构普遍采用双环或级联并联结构。在外环中，比例-积分-微分（PID）调节器或比例谐振（PR）控制器负责采集输出端的实际直流电压，并与电压参考值比较以生成实时的功率传输指令（Pref​） 。这个功率指令随后被作为约束条件输入到内环的MTCS引擎中。

在传统解析法难以完美建模寄生阻抗的情况下，系统设计者转而将MTCS内环建模为一个黑盒优化问题，利用元启发式算法（Meta-Heuristic Algorithms）执行实时求解：

• 粒子群优化算法（PSO） ：PSO利用成群的“粒子”在包含内外移相角坐标的三维解空间中穿梭游走，依据个体记忆和全局最优信息不断修正搜索速度与方向 。PSO算法能够绕开枯燥的分段方程解析，但在高频实时系统中算力消耗过大，更多被用于稳态参数的高精度整定或离线轨迹训练 。
• 量子黑翅鸢优化算法（QIO/BKA） ：新型仿生及量子启发算法在处理多重移相带来的多局部极小值空间时展现出了超越传统算法的寻优广度和跳出陷阱的能力。应用BKA优化不仅极大地抑制了峰值电流，还能使得外部PID参数得到动态调优，从而在大幅降低均方根电流的同时，把系统响应时间缩短至毫秒级别 。

预测控制技术的无缝集成：MPC与DMC

基于PID的传统外环在面临负载突变（Load Transients）时往往表现出固有的滞后性，这会导致MTCS算法生成的相移轨迹无法快速平息系统震荡，从而诱发暂态直流偏磁和瞬间过流 。为了在强化暂态鲁棒性的同时死守MTCS所确立的效率底线，预测控制（Predictive Control）技术被引入架构中：

动态矩阵控制（DMC）的复合优化体系： 动态矩阵控制通过捕捉DAB变换器的阶跃响应特征，建立起预测数学模型以推演未来多个周期的输出电压趋势 。在IDAB-DMC融合架构中，DMC在预测域内进行滚动优化，一旦侦测到输出电压即将因负载跃变发生偏离，便通过最小化误差矩阵迅速求解出最具前瞻性的功率补偿量（ΔP） 。这个经过动态增强的功率修正指令随即被注入PSO优化的MTCS内环。这样，DMC赋予了系统对外部扰动强大的主动抗击打能力和快速恢复动态，而MTCS则确保无论系统以何种轨迹过渡，内部开关器件承受的电流应力始终贴附着物理极小值底线，最终实现了动态响应与硬件应力优化的和谐统一 。

模型预测控制与人工智能（RL/ANN）的轻量化重构： 针对模型预测控制（MPC）在多重移相控制下因滚动时域过长而产生的计算延迟痛点，研究者进一步融合了强化学习（Reinforcement Learning, RL）和人工神经网络（ANN）。首先，利用Q-learning等深度强化学习算法，在涵盖全工况的高保真DAB电磁仿真环境中，以“最小化电流有效值”和“维持电压稳定”为双重奖励函数，对智能体进行数百万次的试错训练 。训练收敛后，RL智能体所学习到的涵盖了MTCS与动态响应最优解的庞大经验空间，被提炼蒸馏进一个结构轻量化的人工神经网络（ANN）中 。

在最终的DSP或现场可编程逻辑门阵列（FPGA）数字控制器部署时，该ANN将作为一个黑盒取代传统的查表法（LUT）与冗杂的非线性拉格朗日求解器。当采集到实时母线电压与功率需求时，ANN仅需经过极少量的并行矩阵乘加运算（通常只需几微秒的确定性执行时间），即可直接输出确保全状态下电流应力最小的高分辨率连续移相角组合（D1​,D2​,D3​） 。这种AI赋能的MTCS闭环执行架构，成功将原本离线耗时的数学计算成本转化为一次性的模型训练成本，不仅彻底解除了“查表法”的内存限制困境，更以极高的硬件执行效率推动了全软开关宽范围DAB变换器的工业化量产进程。

结语

将最小电流应力跟踪算法（MTCS）深度嵌入基于碳化硅（SiC）的隔离型双向全桥（DAB）变换器中，标志着大功率电能变换领域向极致效率与极致功率密度迈出的决定性一步。通过解构传统单移相（SPS）控制的物理局限，MTCS算法借助扩展移相、双重移相以及统一多重移相架构，为变压器端口激发出多维度、多电平的交流合成波形，从而成功在数学模型层面上彻底消灭了无功回流并将峰值、有效值电流压缩至物理极限极小值 。

在实际应用中，MTCS绝不仅是一套高维代数求解逻辑，它是维系半导体底层物理热动态的“保护伞”。以BASiC BMF540R12KHA3等1200V、540A级别的工业级SiC MOSFET模块为例，MTCS对RMS电流的有效钳制能直接阻断模块的电热正反馈效应，遏制因高温引发的RDS(on)​膨胀现象；同时由于优化边界中严密设置了ZVS非线性约束，算法巧妙地平衡了最小化电流需求与放电开关管结电容（Coss​）所需能量的物理博弈 。此外，面对高频SiC系统的极高速动态特性，辅以前馈极性诊断与死区自适应动态优化的软硬件复合补偿方案，使得微控制器的理想MTCS输出不再被死区滞后畸变，从根本上锁定了理论算法与现实波形的完美拟合 。随着动态矩阵控制（DMC）以及基于人工神经网络（ANN）构建的实时超高速预测寻优架构的成熟介入，未来搭载MTCS神经中枢的SiC DAB系统，将以无与伦比的动态坚韧度与稳态极低耗损性能，在兆瓦级固态能源枢纽和特高压充电矩阵中发挥中流砥柱的作用 。
