AI算力中心：基于SiC功率器件的电源架构之±400V与+800V深度解析与根本区别
数据中心基础设施正经历一场由人工智能驱动的范式转换。随着大语言模型（LLM）的参数量向万亿级别迈进，以及高带宽互连技术（如NVIDIA NVLink）将成百上千个图形处理器（GPU）融合为单一计算实体，计算密度的飙升彻底打破了传统数据中心的物理边界 。过去十年间，基于12V和48V/54V直流（VDC）的机架电源架构主导了云计算设施，其设计初衷是为了应对每个机架10至15千瓦（kW）的稳态负载 。然而，诸如NVIDIA GB200 NVL72等现代机架级系统的功耗已跃升至120 kW，而面向未来的大模型训练集群正将单机架的功率需求推向兆瓦（MW）级别 。在这样的计算密度下，传统的低压配电架构遭遇了不可逾越的物理与经济学双重瓶颈。倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。
基本半导体代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
在这一宏观背景下，提升机架配电电压至高压直流（HVDC）成为解决“性能-密度陷阱”的唯一物理途径 。目前，业界在向兆瓦级机架演进的过程中，形成了两条具有根本差异的技术路线：一是以开放计算项目（OCP）Mt. Diablo项目为代表的±400V双极性直流架构，二是以NVIDIA Kyber机架为核心的+800V单极性直流架构 。这两种架构的实现，不仅需要对供电网络进行彻底的重构，更深度依赖于碳化硅（SiC）等宽禁带半导体在功率转换环节的技术跃迁。本报告将深入剖析这两种高压直流架构的核心差异，探讨其在安全性、拓扑结构及效率层面的系统级影响，并基于具体的SiC MOSFET器件参数，全面评估其在未来AI数据中心中的应用适用性。
突破低压配电的物理极限
理解向高压直流架构演进的必然性，首先需要剖析传统48V/54V配电在兆瓦级负载下面临的物理极限。在电气工程中，“导体损耗”（Conductor Loss）指的是电流流过具有电阻的导体时，以热能形式耗散的能量（即 I2R 损耗） 。在低压配电时代，这种损耗被视为不可避免的运营成本。然而，在AI时代的极致计算密度下，这种妥协变得不再可行。
根据物理学基本定律，功率等于电压乘以电流（P=V×I）。如果要在54V的系统电压下传输1 MW的功率，其母线电流将高达惊人的约18,500安培。支撑如此庞大电流的物理载体是极为笨重的铜质母线。据行业测算，为1 MW的机架提供54 VDC配电，单机架需要使用多达200公斤的铜母线 。若将此推演至一个1吉瓦（GW）规模的AI数据中心，仅机架母线一项就需要耗费20万公斤的铜材 。这不仅带来了极其高昂的资本支出（CapEx），还引发了严重的机械和热学挑战。粗大的铜母线严重挤占了机架内部本应用于安装计算节点和液冷管路的宝贵空间，限制了气流通道，并增加了连接器因热应力而失效的风险 。
将配电电压提升至高压直流（如400V或800V），能够从根本上改变这一物理等式。通过将电压提升至800 VDC，相比于传统的48 VDC架构，传输相同功率所需的电流下降了超过95% 。这种电流的急剧下降不仅将传导损耗降低了四个数量级（在相同导体电阻下），还将1 MW机架所需的铜材质量从约400磅锐减至约40磅 。即便是与数据中心设施级的415 VAC三相交流电相比，在相同线径下，800 VDC也能多传输157%的功率，或者在传输相同功率时减少45%的铜缆需求 。此外，直流电的固有属性消除了交流配电中存在的趋肤效应（Skin Effect）和无功功率损耗，使得铜材的电流承载能力得到了100%的利用 。

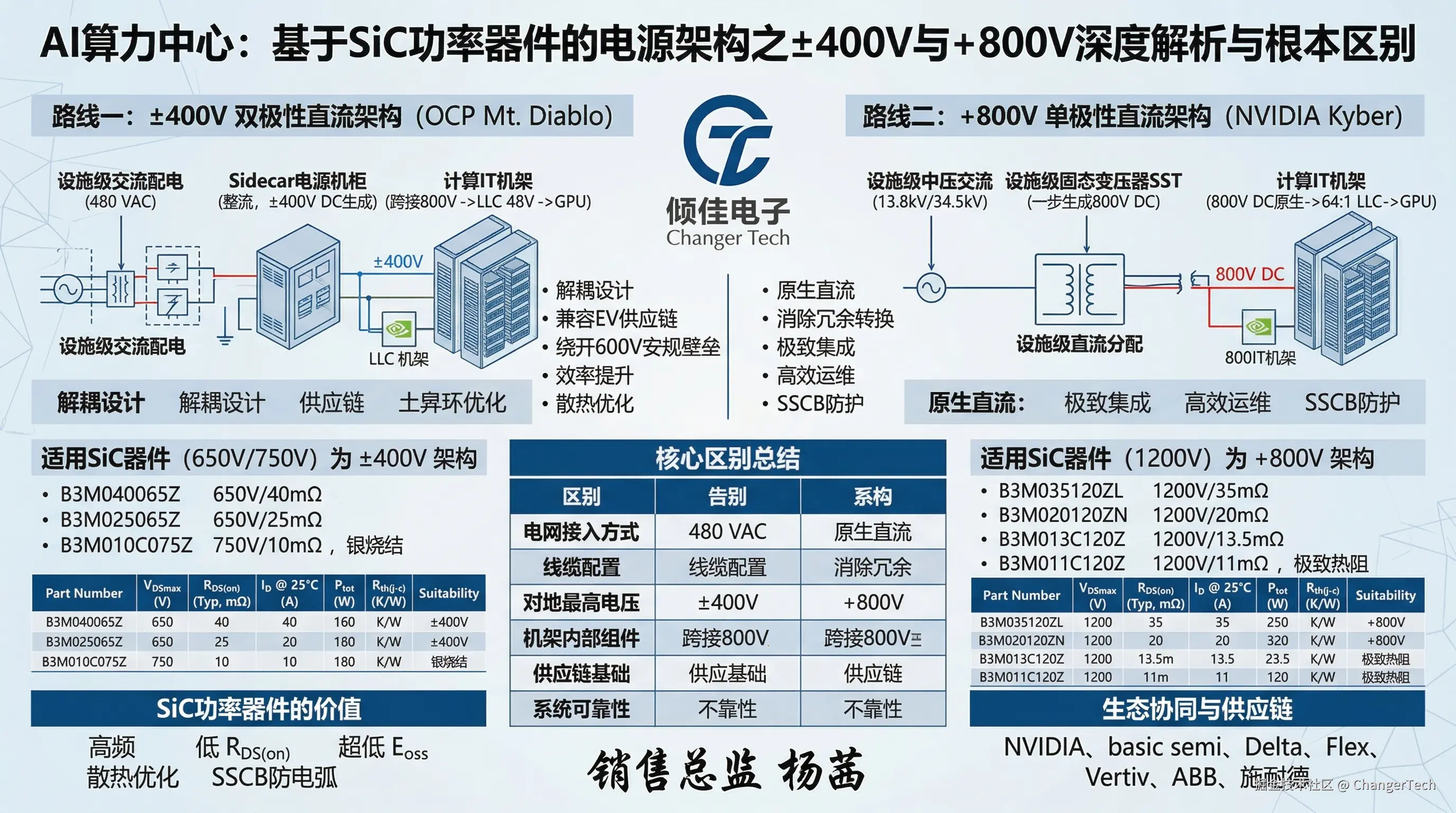

架构路径之争：±400V双极性与+800V单极性直流系统
面对兆瓦级供电的挑战，行业巨头们提出了两种不同的高压直流演进蓝图。这两种架构在端到端的能量转换路径、机架物理布局以及电网接入方式上展现出了截然不同的设计哲学。
OCP Mt. Diablo：±400V 双极性解耦架构
由Google、Meta和Microsoft等超大规模云服务提供商共同起草的OCP Diablo 400规范，代表了一种极具工程实用主义的改良派路线 。该架构的核心设计理念是“解耦”（Disaggregation），即通过引入独立的“电源侧车”（Sidecar Rack），将高压交直流转换环节从计算IT机架中剥离出来 。
在Mt. Diablo架构中，数据中心依然保留传统的480 VAC或415 VAC三相交流主干电网 。交流电被馈送至位于IT机架旁边的Sidecar电源机柜，在此处，整流模块将交流电转换为±400V双极性直流电 。所谓±400V双极性系统，是指采用三线制进行配电，即包含一条正极导体（+400V）、一条负极导体（-400V）以及一条居中的中性点/接地导体（0V） 。在这种配置下，虽然正负极之间的绝对电位差达到了800V，但任何一条带电导体相对于大地的电压最高仅为400V 。
通过侧车机柜生成的±400VDC或800VDC被输送至IT机架的垂直母线上 。随后，在靠近IT负载的位置，高功率密度的隔离型DC-DC转换器将800V（从+400V至-400V跨接）大幅降压至48V或54V，以此对接目前已经高度成熟的48V服务器主板和GPU中间总线转换器（IBC）生态 。
这种架构的最大优势在于其出色的向下兼容性和对成熟供应链的复用。400V和800V正是目前电动汽车（EV）快充和车载电池系统广泛采用的电压平台 。通过与EV行业在电压等级上的对齐，数据中心可以顺势利用EV供应链中已经实现规模经济的功率半导体、直流接触器、高压连接器和电池储能单元，极大地缩短了技术落地周期并降低了制造成本 。此外，Sidecar的设计允许电源机架与IT机架异步迭代；当下一代更高功耗的GPU服务器到来时，只需更换IT机架，而Sidecar电源机柜可以继续留在数据大厅中服役 。
NVIDIA Kyber：+800V 单极性原生架构
如果说OCP架构是在现有设施上的平滑升级，那么NVIDIA倡导的+800VDC架构则是一场旨在消除一切冗余转换的激进革命。该架构专为1 MW甚至更高功率密度的原生AI工厂设计，计划于2027年随NVIDIA Kyber机架级系统投入全面量产 。
NVIDIA的800VDC架构主张在数据中心的供电链路源头就实现彻底的直流化 。传统数据中心需要将电网的13.8 kV或34.5 kV中压交流电（MVAC）通过笨重且损耗巨大的工频变压器降至480 VAC，然后再经过多级整流和降压才能到达处理器 。而在NVIDIA的蓝图中，这一过程被基于碳化硅（SiC）的固态变压器（Solid-State Transformer, SST）所取代 。SST能够直接将中压电网的13.8 kV AC一步到位地转换为800 VDC 。
这是一种单极性（Unipolar）或单极配置系统，采用两线制（L+, L-）传输 。生成的800 VDC在设施级别进行分配，并直接馈入IT计算机架 。这意味着计算机架内部彻底消除了传统用于AC-DC转换的电源供应单元（PSU）及其附带的散热风扇 。进入机架的800 VDC通过极高变比的单级LLC谐振转换器（例如64:1的变比），在紧贴GPU的极近距离内直接降压至12.5 VDC 。
这种“电网直达GPU”的原生800VDC架构带来了惊人的效率提升和空间释放。消除了机架内的AC-DC转换级，不仅将端到端电源效率提升了最高5%（整体效率跃升至94%-96%之间），还有效排除了容易发生故障的热源组件，使得维护成本大幅降低70% 。释放出的机架空间使得系统能够塞入更多数量的GPU和更复杂的水冷散热板，进一步推高了算力密度 。
±400V与+800V的根本区别：安全、绝缘与接地
尽管无论是±400V的跨接负载还是+800V的单极负载，电源模块的输入端都面临800V的电位差，但这两种架构在系统接地、绝缘要求以及运维安全上存在着根本的差异。这也是决定数据中心电气设计走向的分水岭。
根据美国国家电气规范（NEC）和职业安全与健康管理局（OSHA）的规定，600V是一个极为关键的监管和安全阈值 。低于600V的系统在设备绝缘、操作分析和安全防护要求上相对成熟且具有弹性。一旦系统电压越过600V的红线，就必须实施更为严苛的爬电距离（Creepage）、电气间隙（Clearance）隔离标准，以及针对电弧闪爆（Arc Flash）风险的强制性个人防护装备（PPE）协议 。
±400V双极性系统的安全性与合规红利 在±400V双极性架构中，通过将系统结构的中性点（或电源的中心抽头）稳固接地，任何一条电源线（+400V或-400V）对地的最高故障电压都被严格钳位在400V以内 。从法规和绝缘材料的角度来看，这意味着系统的大部分对地绝缘设计仍然可以沿用低于600V的安全标准 。如果发生单线接地故障或人员触电事故，施加在人体或设备外壳上的电压仅为标称系统电压的一半（400V），这本身就构成了一种被动的物理保护机制 。然而，双极系统的保护逻辑更为复杂，要在发生故障时完全切断电源，通常需要在正负两条回路上同时配备断路或熔断装置，并确保它们能够协同动作以切断潜在的800V线间故障 。
+800V单极性系统面临的绝缘重构与安全挑战 相比之下，+800V单极性架构（无论采用一极接地还是不接地的浮充IT系统配置）都意味着系统内存在对地或线间高达800V的绝对电位差 。这直接突破了传统的600V安全防线。设备绝缘必须全面升级，以承受更高的电场强度；转换器之间需要部署高达3 kVAC的强化电气隔离，以保障数十年运行期的可靠性 。更为严峻的是对运维人员的挑战。目前，针对800VDC数据中心环境的行业级安全标准和统一培训协议仍处于空白状态 。当技术人员、管道工或网络工程师打开机柜门时，他们面临的是能够产生致命电弧的高压直流电。因此，+800V架构不仅要求采用基于宽禁带半导体的毫秒级响应的固态断路器（SSCB）来快速遏制故障电流，还要求数据中心建立全新的准入机制和安全操作规程 。从系统保护的角度来看，单极性800V系统的优势在于只需要在单一直流导线上串联保护装置即可实现切断，相比双极性系统简化了保护电路的拓扑复杂性 。

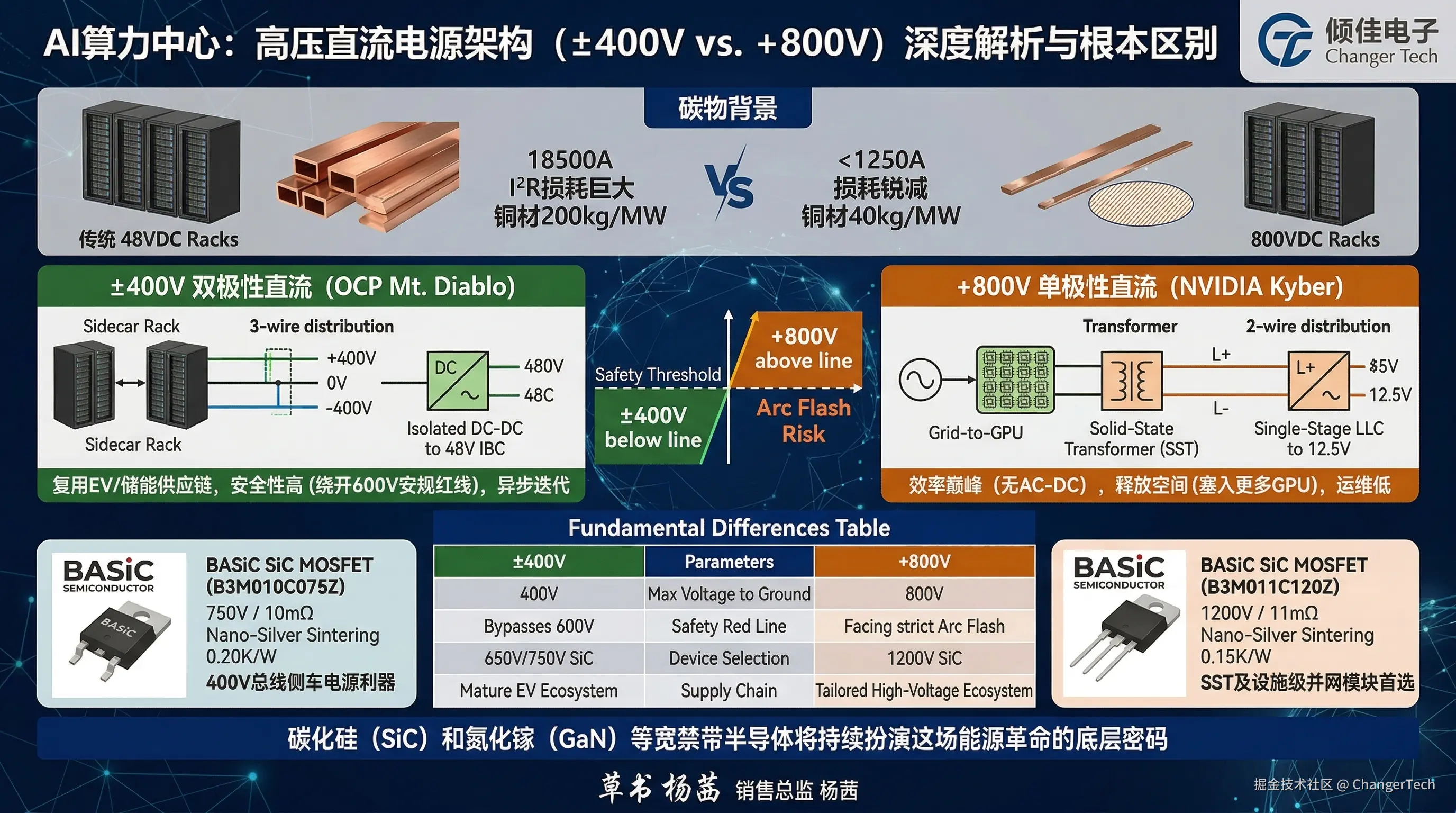

| 评估维度 | ±400V 双极性直流架构 (OCP Mt. Diablo) | +800V 单极性直流架构 (NVIDIA Kyber) |
|---|---|---|
| 电网接入方式 | 保留 480 VAC 设施级配电，机架级转换 | 设施级 SST 直接将中压交流转为 800 VDC |
| 线缆配置 | 3线制 (+400V, 0V, -400V) | 2线制 (L+, L-) |
| 对地最高电压 | 400V (规避 600V NEC/OSHA 安全红线) | 800V (面临严格的电弧闪爆及强绝缘合规要求) |
| 机架内部组件 | 跨接800V进行隔离降压至 48V (兼容现有总线) | 极高变比(64:1)直接降至 12V 以下 (最高集成度) |
| 供应链基础 | 高度复用成熟的 EV 与储能平台组件 | 需建立针对 1 MW+ 数据中心的定制化高压生态 |
| 系统可靠性 | 单极故障时仍可能通过另一极提供部分功率 | 结构简明，消除 AC-DC 环节，显著降低系统故障率 |
碳化硅（SiC）的必然选择：高压直流电源的硬核驱动力
无论是推进±400V的改良，还是拥抱+800V的革命，支撑这些高压直流宏伟蓝图的物理基石，是一场发生在半导体材料晶格内部的微观革命。传统数据中心电源长期依赖硅基超结（Silicon Super Junction, Si SJ）MOSFET。在低压和低频状态下，硅器件能够提供尚可接受的性能。然而，当母线电压提升至400V乃至800V，且机架空间要求功率密度呈几何级数增长时，硅器件的材料极限界限分明。
为了缩小变压器、电感器和电容器等大体积无源储能组件的尺寸，电源转换器必须大幅提高开关频率（从传统的几十kHz提升至数百kHz甚至1 MHz） 。然而，硅器件在寄生电容和反向恢复电荷（Qrr）方面存在严重缺陷。在如连续导通模式图腾柱功率因数校正（CCM Totem-Pole PFC）这样的硬开关应用中，硅基MOSFET体二极管巨大的反向恢复电流会导致极高的开关损耗，使得系统根本无法在要求的高频下运行，同时引发严重的散热危机 。
宽禁带半导体碳化硅（SiC）凭借其高达3.26 eV的禁带宽度，赋予了器件十倍于硅的击穿电场强度和三倍的导热系数 。这使得SiC MOSFET能够在耐受1200V甚至更高电压的同时，将导通电阻（RDS(on)）降低至前所未有的个位数毫欧级别，并以极低的米勒电容和几乎为零的反向恢复损耗支持超高频开关 。在构建现代AI数据中心的电源拓扑时，SiC器件的引入是实现ORV3（Open Rack V3）标准所要求的97.5%峰值效率目标的唯一途径 。
此外，高压直流配电衍生出了对固态断路器（Solid-State Circuit Breaker, SSCB）的迫切需求。在传统的机械断路器无法及时切断高压直流电弧的背景下，基于SiC JFET或MOSFET的SSCB能够在微秒内检测并切断故障电流，提供精准的过流控制和热稳定性，这成为了保障800VDC人员与设备安全的不可或缺的一环 。
深入剖析：面向不同架构的SiC MOSFET选型与参数解码
在具体的架构实施中，设计工程师必须根据拓扑的电压应力，在不同耐压等级的SiC MOSFET中进行严苛的权衡。以中国领先的宽禁带半导体制造商基本半导体（BASiC Semiconductor）的器件参数为例，我们可以清晰地看到芯片规格与系统架构之间的深度耦合关系。
1. 面向 ±400V 架构与多电平拓扑的 650V/750V SiC 选型
在 ±400V 双极性系统中，若转换器采用三电平（3-Level）拓扑（例如三电平NPC或有源钳位拓扑），单个开关器件在关断状态下仅需承受单极母线电压，即400V 。相较于两电平拓扑中器件必须承受全母线电压，三电平拓扑使得设计人员能够选用较低电压等级（650V 或 750V）的器件。这些低压器件通常具有更低的导通电阻和更好的开关性能，是平衡效率与成本的利器 。
B3M040065Z (650V / 40 mΩ) 性能解析： B3M040065Z 是一款耐压 650V 的 SiC MOSFET。在标称条件（VGS=18 V,TJ=25∘C）下，其典型导通电阻（RDS(on)）为 40 mΩ；即便在 175∘C 的严苛高温下，典型内阻也仅漂移至 55 mΩ，展示了SiC材料卓越的热稳定性 。该器件在 25∘C 时能够输出 67 A 的连续漏极电流，且热阻（Rth(jc)）控制在 0.60 K/W 。 从动态特性来看，B3M040065Z 面向高频硬开关或软开关应用进行了深度优化。其在 VDS=400V 测试条件下，输出电容（Coss）仅为 130 pF，反向传输电容（Crss）低至 7 pF，且输出电容存储能量（Eoss）仅有极小的 12 μJ 。这意味着在 400V 母线系统中，该器件的容性开关损耗被压制到了极限，极为适合部署在数据中心机架级 DC-DC 转换器或高频脉宽调制（PWM）逆变级中。
B3M025065Z (650V / 25 mΩ) 性能解析： 对于需要更高功率密度的 400V 系统，B3M025065Z 提供了更强的电流吞吐能力。该器件的耐压同为 650V，但在 VGS=18 V 时的典型 RDS(on) 降至 25 mΩ 。其连续漏极电流能力提升至 111 A（25∘C），最大耗散功率（Ptot）达到 394 W 。相应的，其结壳热阻（Rth(jc)）进一步优化至 0.38 K/W 。虽然内阻的降低通常伴随寄生电容的轻微增加（其 Coss 在 400V 时为 180 pF），但整体开关性能依然极为出色 。
B3M010C075Z (750V / 10 mΩ) 性能解析： 为了在 400V 总线上提供极其宽裕的降额安全边际（接近 87% 的冗余）以应对严酷的电网暂态冲击，B3M010C075Z 提供了 750V 的击穿电压 。这款器件代表了极低传导损耗的技术巅峰，典型 RDS(on) 达到了惊人的 10 mΩ ，支持高达 240 A 的连续电流和 480 A 的脉冲峰值电流 。 尤为值得注意的是，该器件在封装层面引入了纳米银烧结技术（Silver Sintering） 。传统的锡基焊料在应对极高功率密度时容易出现热疲劳，而银烧结材料不仅熔点高，还具备极佳的热导率和电导率。这一工艺创新将 B3M010C075Z 的结壳热阻大幅压低至 0.20 K/W ，允许器件在 25∘C 壳温下耗散高达 750 W 的热量 。在具有极高持续负载要求的 AI 服务器电源架中，这种超低热阻特性直接降低了对庞大液冷冷板或风冷散热器的依赖。
架构适用性评判： 上述 650V 和 750V 器件若被用于单极接地电压为 400V 的总线，或是作为 ±400V 架构中三电平转换器的内侧/外侧开关管，将发挥极佳的效能。然而，如果网络拓扑要求器件直接跨接于 +400V 与 -400V 两极之间（即承受 800V 绝对电位差），这三款器件将因电压击穿而瞬间失效，因此在纯两电平 800V 全桥拓扑中属于禁忌选项 。
2. 面向 +800V 单极性原生架构的 1200V SiC 选型
对于NVIDIA主推的直接挂载在 800VDC 总线上的降压模块，或是电网级的固态变压器（SST），由于需要承受 800V 的稳态电压以及高频切换（高 di/dt 与 dv/dt）所带来的寄生电感续流尖峰，1200V 电压等级的 SiC MOSFET 是唯一符合安全降额规范的硬性选择 。
B3M035120ZL (1200V / 35 mΩ) 与 B3M020120ZN (1200V / 20 mΩ) 性能解析： 基本半导体的这批 1200V 器件展现了对 800V 系统深度适配的特征。B3M035120ZL 具有 35 mΩ 的典型内阻和 81 A 的连续电流能力 。而 B3M020120ZN 则将内阻降至 20 mΩ，连续电流提升至 127 A 。 两者的共同点在于针对 800V 工况的精确标定。以 B3M020120ZN 为例，数据手册特别指出其各项交流特性是在 VDS =800V 的偏置下测试的。在此条件下，其 Eoss 为 65 μJ，Coss 为 157 pF 。在面向未来 AI 算力托盘内极度贴近 GPU 的 DC-DC 一级转换（如采用具有次级米勒钳位功能的 LLC 隔离谐振拓扑）时，这种优异的高压高频开关性能能够最大限度缩小矩阵变压器的体积，实现单级高变比转换 。 此外，此类器件采用了 TO-247-4(L/NL) 封装，专门引出了开尔文源极（Kelvin Source） 引脚（Pin 3）。开尔文源极的引入将驱动回路与大电流功率回路彻底解耦，消除了共源极电感上的电压反馈导致的开关延迟和震荡，是实现数百 kHz 安全开关频率的封装级保障 。
B3M013C120Z (1200V / 13.5 mΩ) 与 B3M011C120Z (1200V / 11 mΩ) 性能解析： 当视角从服务器托盘内部转向设施级的大功率节点（例如 10 kW 至百 kW 级的储能 PCS、固态变压器 SST 或是大容量不间断电源 UPS），极低导通内阻的 1200V 器件成为主角。 B3M013C120Z 典型 RDS(on) 低至 13.5 mΩ，支持 180 A 电流 。而旗舰级的 B3M011C120Z 更是将典型内阻压低至 11 mΩ ，最高支持 223 A 的连续电流（25∘C）和 433 A 的脉冲电流 。 B3M011C120Z 同样融合了先进的银烧结工艺，将其结壳热阻逼近物理极限的 0.15 K/W ，允许其在严苛环境下耗散惊人的 1000 W 功率 。在 800 VDC 架构下，这种大电流、低导通压降、极佳散热性能的组合，使得设计人员能够使用更少的并联芯片来完成超大功率的传输网络搭建，这对于控制并联不均流风险、提升电源整体可靠性具有战略性意义。
| 器件型号 (Part Number) | VDSmax (V) | RDS(on) (Typ, mΩ) | ID @ 25∘C (A) | Ptot (W) | Rth(j−c) (K/W) | 高压直流架构适用性评估 |
|---|---|---|---|---|---|---|
| B3M040065Z | 650 | 40 | 67 | 250 | 0.60 | 极佳：适用于 400V 总线高频硬/软开关；严禁直跨 800V。 |
| B3M025065Z | 650 | 25 | 111 | 394 | 0.38 | 极佳：适用于 ±400V 架构下的三电平拓扑，平衡效率与成本。 |
| B3M010C075Z | 750 | 10 | 240 | 750 | 0.20 | 卓越：拥有 350V 耐压冗余的 400V 侧车电源利器；极致银烧结散热。 |
| B3M035120ZL | 1200 | 35 | 81 | 394 | 0.38 | 标准：专为 800V 系统标定，面向 AI 托盘内高频 DC-DC 降压级。 |
| B3M020120ZN | 1200 | 20 | 127 | 600 | 0.25 | 进阶：800V 母线高效率节点；极低 Eoss 保障高频运行。 |
| B3M013C120Z | 1200 | 13.5 | 180 | 750 | 0.20 | 强悍：大电流应用，适合 800V 集中式 PSU。 |
| B3M011C120Z | 1200 | 11 | 223 | 1000 | 0.15 | 极致：固态变压器 (SST) 及兆瓦级设施级并网模块的首选；卓越热阻。 |
生态协同与供应链重构：从硅到系统的宏伟蓝图
架构的变迁从来不是单一硬件的孤立狂欢，而是整个产业链生态的体系化重构。围绕 ±400V 与 800VDC，全球电气和半导体巨头已经展开了深度的结盟与博弈。
首先，NVIDIA 牵头构筑的 800V 生态系统，正在促使德州仪器（TI）、瑞萨（Renesas）、安森美（onsemi）、纳微（Navitas）和基本半导体等芯片企业，与台达（Delta）、伟创力（Flex）、维谛（Vertiv）、ABB和施耐德等基础设施巨头展开前所未有的深度合作 。例如，TI 和 Flex 均展示了直接对应 NVIDIA 800V 参考设计的高效率电源架解决方案，通过利用高压宽禁带半导体，实现了从 800V 直降处理器核心的精简两级架构 。
其次，这种转变推动了半导体制造工艺的下放与交叉融合。电动汽车（EV）行业过去几年在 800V 快充平台上积累的海量测试数据和供应链规模，直接为数据中心降低了 1200V SiC 器件的采购成本和试错风险 。这使得 OCP Mt. Diablo 项目主张的 ±400V 架构能够在极短时间内获得硬件级支持并具备落地可行性 。数据中心领域正成为继 EV 之后，吸收甚至主导全球 SiC 产能扩张的最核心引擎。
最后，高压直流不仅改变了芯片，也倒逼着配电防护设备的重塑。传统依靠机械触点分离灭弧的断路器在 800V 的高能量直流电弧面前显得软弱无力。基于 SiC JFET 技术的固态断路器（SSCB）应运而生。它去除了机械运动部件，通过半导体沟道的关断，在微秒级别切断短路电流，避免了设备损毁，这使得在机架内规模化部署 800 VDC 成为了可能 。
结论与展望：寻找功率与密度的终极平衡
综上所述，AI 算力中心从 48V 低压时代向 ±400V 及 +800V 高压直流架构的跃迁，是遵循物理学定律、解决传导损耗与空间拥挤挑战的必由之路。
±400V 双极性架构代表了一种极其高明的“妥协与改良”。它以 OCP 的解耦设计为载体，在享受高压配电带来的低电流和细线径红利的同时，通过中性点接地策略，巧妙绕开了 600V 的绝缘和安规壁垒。配合 650V/750V 等级的高性价比 SiC MOSFET（如内阻低至 10 mΩ 的 B3M010C075Z），数据中心可以在不彻底颠覆现有安全规程的前提下，平滑过渡至兆瓦级供电能力。
+800V 单极性原生架构则描绘了一幅摒弃历史包袱的未来图景。在 NVIDIA Kyber 架构的指引下，它从源头通过固态变压器实现交流到 800V 直流的直接跨越，消除了计算机架内一切与直接计算无关的交直流转换冗余。这种对极致能量密度的追求，强制性地要求整个链路采用 1200V 级别的 SiC 功率器件（如热阻低至 0.15 K/W 的 B3M011C120Z），并在全局范围内重构高压绝缘标准与运维安全协议。
展望未来，碳化硅（SiC）和氮化镓（GaN）等宽禁带半导体将持续扮演这场能源革命的底层密码。通过不断优化结壳热阻（如纳米银烧结工艺）、降低输出电容存储能量以支持更高开关频率，新一代功率半导体正在帮助 AI 数据中心打破热力学与电磁学的枷锁。在这场重塑人类计算基础设施的战役中，基于 SiC 驱动的高压直流电源架构不仅是对算力爆炸的回应，更是实现绿色、可持续、高效能源利用的终极形态。
