VCL（Video Coding Layer，视频编码层）和 NAL（Network Abstraction Layer，网络提取层），是 H.264/AVC 视频编码标准中最重要的两个概念。简单来说，VCL 负责“高效压缩”，NAL 负责“友好传输”。
可以把 VCL 和 NAL 理解为视频编码的“内部”与“外部”。VCL 是视频的“内核”，专注于压缩算法本身；而 NAL 是“外壳”，负责将这个内核打包，以适应各种网络环境。
1. VCL：视频编码层
VCL 是 H.264 的核心压缩引擎。它的任务是尽可能地去除视频中的冗余信息，从而用最小的数据量表达出最好的画面质量。
VCL 的核心技术包括：
- 帧内预测：利用图像内部相邻像素之间的相似性进行压缩。
- 帧间预测：利用前后图像之间的相似性进行压缩，支持1/4像素精度的运动矢量，运动估计更精确。
- 变换与量化：对预测后的残差数据进行整数变换（如DCT），再通过量化丢弃人眼不敏感的高频细节。
- 熵编码：对量化后的数据进行无损压缩，如 CAVLC 或 CABAC。
VCL 编码后产生的原始数据，被称为 SODB（String Of Data Bits，数据比特串）。
2. NAL：网络提取层
VCL 产生的是纯粹的、无格式的压缩视频流，它并不知道自己将要被传输到互联网上，还是被存储成一个本地文件。这时，就需要 NAL 出场了。
NAL 的核心功能：
- 数据封装：将 VCL 产生的 SODB 进行字节对齐，添加头部信息，打包成一个一个的 NALU（NAL Unit，NAL单元）。
- 提供头部信息：每个 NALU 都有一个头部字节，告诉解码器这个单元的重要性或包含的数据类型。
3. 数据如何从 VCL 变成 NALU？
这是理解两者关系的关键，流程如下：
- VCL 编码：VCL 对原始视频进行编码，输出原始比特流 SODB。
- 形成 RBSP：为了使数据长度是8的倍数（字节对齐），在 SODB 末尾添加一个
1和若干个0，形成 RBSP（Raw Byte Sequence Payload，原始字节序列载荷）。 - 添加防竞争字节：为防止 RBSP 中的数据与 NALU 的起始码（
0x000001）冲突，在遇到连续两个0x00字节后添加一个0x03，形成 EBSP（Encapsulated Byte Sequence Payload，扩展字节序列载荷）。 - 加上 NALU 头：在 EBSP 前面加上一个字节的 NALU 头，一个完整的 NALU 就诞生了。
最终，多个 NALU 组合在一起，就形成了我们在文件中看到的 H.264 码流。
4. 深入 NALU：一个字节的头信息
NALU 头是整个分层结构中最关键的部分，它只有 1 个字节（8 个比特），结构如下：
| 位序号 | 名称 | 长度 (bits) | 功能说明 |
|---|---|---|---|
| 第1位 | F (forbidden_zero_bit) | 1 | 禁止位。正常为0，如果为1表示该NALU在传输中发生了错误，解码器可以丢弃。 |
| 第2-3位 | NRI (nal_ref_idc) | 2 | 重要性指示。值越大（0-3），该NALU越重要。值为0表示此单元不用于预测，可以被丢弃。 |
| 第4-8位 | Type (nal_unit_type) | 5 | 类型标识。用于指示NALU中承载的数据类型，这是最常用的字段。 |
Type 字段的部分关键值：
| nal_unit_type | 类型名称 | 说明 |
|---|---|---|
| 5 | IDR Slice | 关键帧。IDR 帧（即时解码刷新帧），解码器看到它时会清空参考帧缓冲区，重新开始解码。 |
| 1 | Non-IDR Slice | 非关键帧，可能是 I、P 或 B 帧。 |
| 7 | SPS (Sequence Parameter Set) | 序列参数集。存储视频的“全局”配置，如分辨率、帧率、编码档次等。 |
| 8 | PPS (Picture Parameter Set) | 图像参数集。存储一帧图像的“局部”配置，如熵编码模式、宏块初始化等。 |
| 6 | SEI (Supplemental Enhancement Information) | 补充增强信息。存储一些额外的自定义数据，如时间戳、字幕信息等。 |
5. 数据流与协议栈

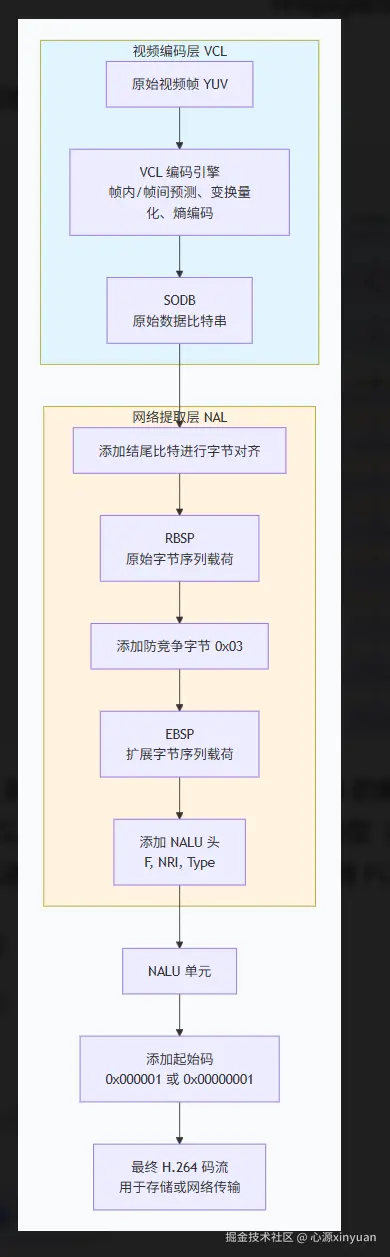

整个流程可以直观地表示为：
