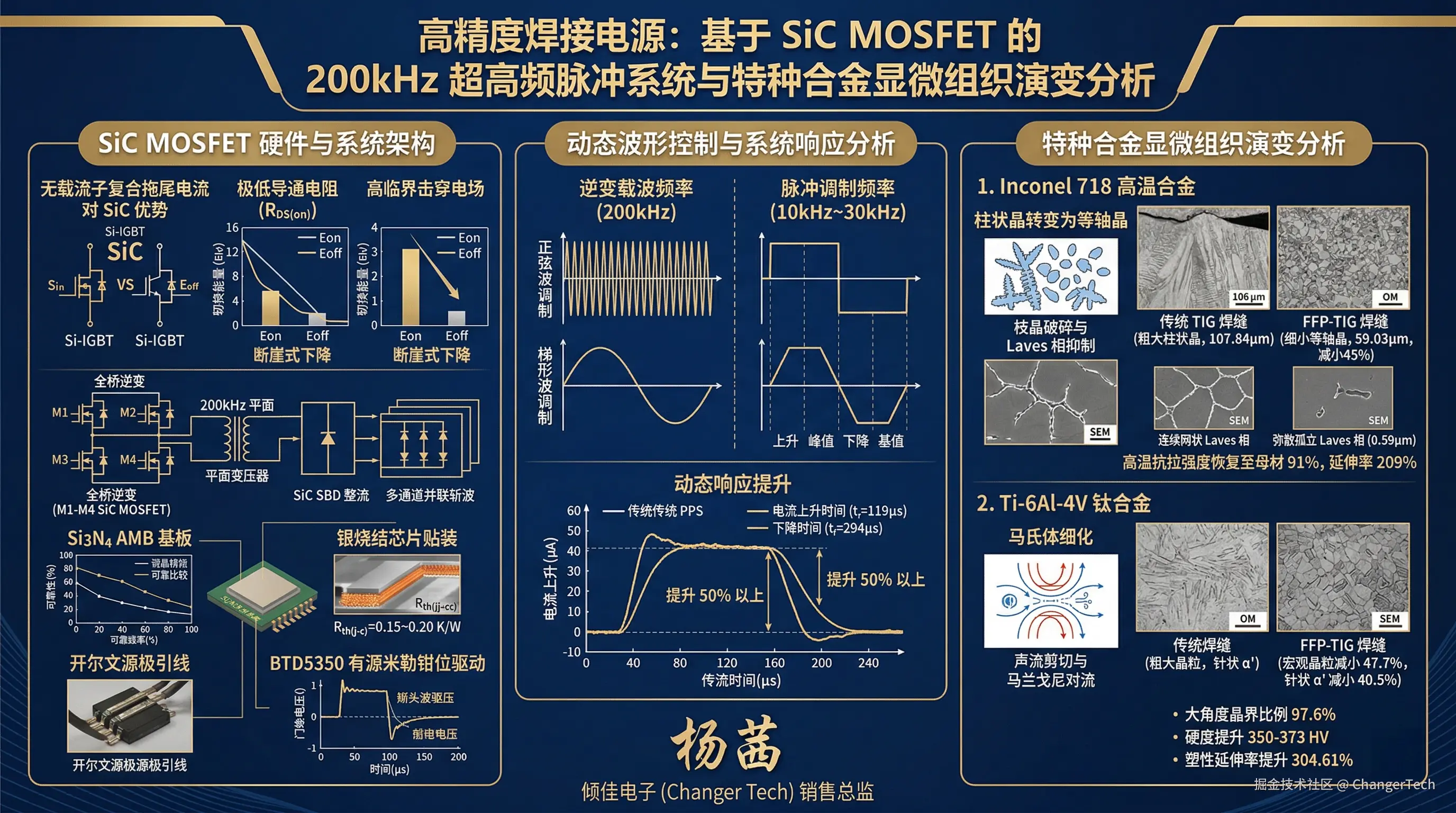

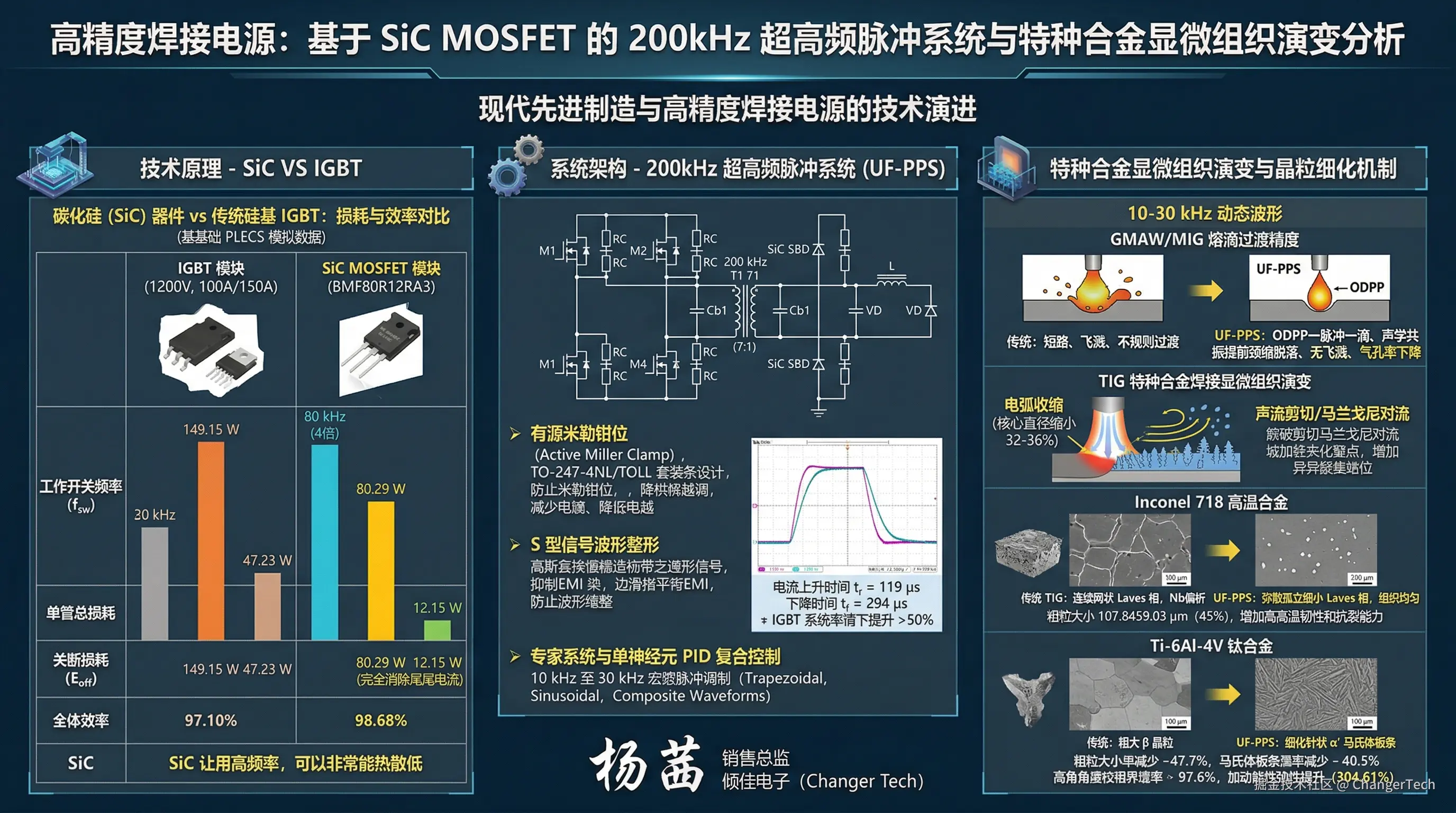

高精度焊接电源：基于 SiC MOSFET 的 200kHz 超高频脉冲系统与特种合金显微组织演变分析
现代先进制造与高精度焊接电源的技术演进
在现代先进制造、航空航天构件修复以及特种能源工程等前沿领域，材料的连接质量直接决定了整个系统的物理极限与运行可靠性。长久以来，传统的脉冲焊接电源（Pulse Power System, PPS）一直是工业焊接领域的核心设备。然而，受限于传统硅基绝缘栅双极型晶体管（Si-IGBT）的物理材料瓶颈，这类电源在性能提升上面临着难以逾越的障碍 。由于 IGBT 是双极型器件，其在关断过程中不可避免地存在少数载流子复合拖尾电流（Tail Current），这一现象导致了极高的关断损耗，使得基于 IGBT 的大功率逆变器开关频率通常被死死限制在 20 kHz 左右 。在如此受限的载波频率下，传统焊接电源的参数控制显得极其僵化，动态响应迟缓，固定的调制设计严重制约了电弧能量传递的精确度 。
碳化硅（SiC）金属氧化物半导体场效应晶体管（MOSFET）的商业化成熟，为电力电子拓扑与焊接转换器性能带来了革命性的范式转移。作为一种宽禁带（Wide Bandgap, WBG）半导体材料，SiC 拥有比传统硅材料高出近十倍的临界击穿电场，这使得其在具备相同耐压等级的前提下，漂移区厚度可以大幅缩减，从而展现出极低的导通电阻（RDS(on)） 。更为关键的是，作为多子器件的 SiC MOSFET 完全消除了少数载流子存储效应，从根本上根除了拖尾电流，使得开关损耗（Eon 和 Eoff）呈现断崖式下降 。这一物理特性的根本性突破，赋予了电力电子转换器将开关频率提升一个数量级的能力。倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。
基本半导体代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
基于上述背景，最新的工程研究与工业实践成功开发出了一种基于 SiC MOSFET 的 200kHz 超高频脉冲系统（Ultra-High Frequency Pulse Power System, UF-PPS） 。该系统通过全桥逆变架构与基于 ARM 架构的数字控制技术，首次将焊接电源的开关载波频率推升至 200 kHz 的惊人高度 。这种超高频载波提供了前所未有的控制带宽，使得系统能够实现极为细腻的动态波形控制，包括对 10 kHz 至 30 kHz 范围内的宏观脉冲包络进行正弦波、梯形波以及复合波的动态调制 。随之而来的是系统动态响应速度的跨越式提升——其电流上升时间缩短至 119 μs，下降时间仅为 294 μs，相比传统 IGBT 方案动态响应速度提升了 50% 以上 。这种高精度能量传递与极速响应能力，不仅彻底改变了熔化极气体保护焊中的熔滴过渡动力学行为，更在非熔化极钨极氩弧焊（GTAW/TIG）中激发出强烈的声流与马兰戈尼（Marangoni）对流效应，从而在微观层面上显著改善了 Inconel 718 镍基高温合金与 Ti-6Al-4V 钛合金等特种合金的焊接显微组织 。
碳化硅器件物理特性与高功率工业模块架构
200 kHz 超高频脉冲系统的成功构建，深刻依赖于工业级 SiC MOSFET 模块及其底层半导体封装材料的全面升级。焊接工艺中极端的电热循环，对功率模块的载流能力、寄生参数抑制以及热机械可靠性提出了极其苛刻的要求。
工业级模块设计与热机械可靠性
为了应对大功率电焊机的严苛工况，系统广泛采用了专门优化的高功率密度 SiC 模块。例如，基本半导体（BASIC Semiconductor）推出的 Pcore™2 34mm 系列 BMF80R12RA3 模块，是一款额定电压 1200V、导通电阻 15 mΩ、额定电流 80A 的半桥 SiC MOSFET 模块，专为高端工业电焊机等高频应用定制 。而在更高功率层级的应用中，如采用 Pcore™2 62mm 封装的 BMF540R12KA3 半桥模块，其导通电阻更是低至 2.5 mΩ，标称电流高达 540A，展现了极强的通流能力 。此外，为了进一步降低二极管续流期间的管压降与双极性退化风险，部分模块内部集成了碳化硅肖特基势垒二极管（SiC SBD），使其几乎没有反向恢复行为（极低的 Qrr），大幅降低了高频死区时间内的损耗 。
高频硬开关不可避免地伴随着局部高热流密度的产生，因此封装材料的热物理属性直接决定了系统的寿命。传统的功率模块普遍采用氧化铝（Al2O3）或氮化铝（AlN）作为直接覆铜（DCB）陶瓷基板 。虽然 AlN 拥有高达 170 W/mK 的优异热导率，但其断裂韧性仅为 3.4 MPam，抗弯强度不足（350 N/mm²），在电焊机频繁且剧烈的热冲击下极易产生微裂纹，导致铜箔与陶瓷层发生剥离分层 [3]。为此，新一代 SiC MOSFET 工业模块全面引入了高性能的氮化硅（Si3N4）活性金属钎焊（AMB）陶瓷基板 [3]。Si3N4 基板不仅拥有 90 W/mK 的良好热导率，其抗弯强度更是高达 700 N/mm²，断裂韧性达到 6.0 MPam 。实验数据表明，在历经 1000 次严苛的温度冲击试验后，Al2O3 和 AlN 基板均出现了分层现象，而 Si3N4 基板依然保持了出色的接合强度，这种热机械稳定性是支撑 200kHz 连续高频运作的物理基础 。
除了大型模块，先进的单管分立器件也在此类高频拓扑中发挥着关键作用。例如 B3M 系列的 B3M010C075Z（750V, 10 mΩ）和 B3M011C120Z（1200V, 11 mΩ）等分立 SiC MOSFET，在芯片贴装工艺上摒弃了传统的软钎焊，转而采用了先进的银烧结（Silver Sintering）技术 。银烧结层具备极高的热导率与熔点，使得器件的结壳热阻（Rth(j−c)）被压缩至惊人的 0.15 到 0.20 K/W 。这种极致的热扩散路径极大减轻了超高频开关状态下对外部散热器的体积依赖要求。
SiC MOSFET 与传统 IGBT 的损耗与效率对比
在焊接逆变器的电力电子系统级评估中，SiC MOSFET 相比高速 IGBT 展现出了碾压式的性能代差。通过 PLECS 热电耦合仿真软件对 H 桥硬开关拓扑进行工况模拟（母线电压 540V，输出功率 20kW，散热器温度 80℃，占空比 0.9），可以清晰地量化这一优势 。
| 关键评估指标 | SiC MOSFET 半桥模块 (BMF80R12RA3) | 高速 IGBT 模块 (1200V, 100A/150A) |
|---|---|---|
| 工作开关频率 ( fsw ) | 80 kHz | 20 kHz |
| 单管导通损耗 | 15.93 W | 37.66 W |
| 单管开通损耗 ( Eon ) | 38.36 W | 64.26 W |
| 单管关断损耗 ( Eoff ) | 12.15 W | 47.23 W |
| 单管总损耗 | 80.29 W | 149.15 W |
| H桥整机总损耗 | 321.16 W | 596.6 W |
| 整机能量转换效率 | 98.68% | 97.10% |
注：以上数据基于基本半导体官方 PLECS 电力电子仿真平台提取 。
仿真结果深刻揭示了宽禁带材料的威力：尽管 SiC MOSFET 模块（BMF80R12RA3）的运行频率设定为 80 kHz，是对比测试中 IGBT（20 kHz）的整整四倍，但其在处理同样的 20 kW 输出功率时，单管总损耗（80.29 W）仅约为 IGBT（149.15 W）的一半 。尤其是在关断阶段，SiC MOSFET 无拖尾电流的特性使其关断损耗暴降至 12.15 W，而 IGBT 则高达 47.23 W 。H 桥的总效率由此提升了近 1.58 个百分点（从 97.10% 提升至 98.68%） 。正是由于这种在数百千赫兹下依然保持极低热耗散的能力，才使得设计工作在 200 kHz 的超高频脉冲焊接系统成为可能。若在此频率下强行运行 IGBT，巨大的开关损耗将迅速导致热失控与器件烧毁 。
200kHz 超高频脉冲系统拓扑与高频寄生抑制
构建一台能够稳定输出 400A 电流并以 200 kHz 频率进行高功率脉冲调制的焊接转换器，不仅需要前沿的半导体芯片，更要求系统级拓扑结构的精心设计，以及对电磁干扰（EMI）和高频寄生参数的严格抑制 。
功率主电路架构与磁性元件
超高频脉冲电源（UF-PPS）的初级能量转换依赖于一个全桥逆变器架构，由两个集成了 M1 至 M4 SiC MOSFET 的高频功率模块构成 。该逆变器首先接收来自 380V 三相交流电整流滤波后的 540V 直流母线电压，随后 SiC 全桥在数字信号的驱动下将其斩波为 200 kHz 的高频交流电 。
此 200 kHz 高频交流电通过一个专用的中心抽头式高频平面变压器（T1）传递至次级，初次级匝数比精心设定为 7:1 。在 200 kHz 的极高频率下，即便是微小的占空比不对称，也会迅速导致变压器磁芯发生单向磁通累积，进而引发灾难性的磁偏磁饱和。为彻底阻断这一隐患，初级回路中串联了一个隔直电容（Cb1）以维持励磁电流的动态平衡 。在变压器次级，系统采用了全波整流拓扑，利用快恢复的碳化硅肖特基二极管（VD1, VD2）将高频交流转换为直流脉冲 。由于 SiC 二极管几乎不存在反向恢复电荷（Qrr），这就避免了高频换流时产生的尖峰电流倒灌至初级侧 。每只二极管两端均并联了 RC 缓冲吸收电路（Snubber Circuit），用以阻尼变压器漏感与二极管结电容谐振所引发的高频振荡 。为了支持多通道并联斩波与大电流输出（额定 200A 至 400A），输出端还配置了防回流二极管（VD）与大功率高频滤波电感（L），以平滑电流纹波并保障波形调制的追踪精度 。
栅极驱动的挑战：寄生电感与米勒钳位
在 200 kHz 频率下驱动 SiC MOSFET，面临的最致命物理挑战来源于极高的电压变化率（dv/dt）和电流变化率（di/dt）。由于 SiC 极快的开关动作，其 dv/dt 往往超过 50 kV/μs 。如此剧烈的电磁瞬态会与桥式电路中的寄生电容和寄生电感发生强烈的有害交互 。
首当其冲的是由米勒效应（Miller Effect）引发的“桥臂直通”（Shoot-through）风险 。在半桥拓扑中，当上管快速开通时，桥臂中点电压会瞬间飙升。这一极高的 dv/dt 会通过下管的栅漏寄生电容（即米勒电容 Cgd 或 Crss）向其栅极注入强大的位移电流，其大小为 Igd=Cgd⋅dv/dt 。该电流被迫流经下管的关断电阻（Rg(off)），在栅极端产生一个正向电压降（Vgs=Igd⋅Rg(off)） 。由于 SiC MOSFET 的开启阈值电压（VGS(th)）本身极低——例如常温下仅为 2.7V，而在 150℃ 或 175℃ 的高温工况下更是会衰减至 1.85V 左右 ——这个由 dv/dt 诱发的尖峰电压极易击穿阈值防线，导致原本处于关断状态的下管被误导通，进而造成上下管同时导通，瞬间销毁整个功率模块 。
为了彻底反制米勒现象，UF-PPS 的驱动板方案（如 BTD5350 系列单/双通道隔离驱动芯片）强制启用了“有源米勒钳位（Active Miller Clamp）”功能 。驱动芯片内部集成了一个专门的钳位比较器与放电 MOSFET。在 SiC 功率管关断期间，当比较器检测到门极电压下降并低于 2V 的安全阈值时，内部钳位 MOSFET 立即导通，在门极与负电源轨（通常为 -4V）之间建立一条阻抗极低的电荷泄放回路 。这条旁路彻底架空了外部的 Rg(off)，将诱发的米勒电流直接导入负电源，强行将门极电位锁定在负压状态，确保在高 dv/dt 冲击下器件仍能保持硬关断 。
此外，在封装级别，高速分立 SiC 器件（如采用 TO-247-4NL / TOLL 等 4 引脚封装的 B3M 系列）专门引入了开尔文源极（Kelvin Source）设计 。传统的三引脚封装中，驱动回路和功率主回路必须共用一段源极绑定线。当功率回路产生极高的 di/dt 时，会在这段共源极电感（Lcm）上感应出巨大的反向电动势（−Lcm⋅di/dt），这不仅会抵消实际作用于芯片的驱动电压，严重拖慢开关速度，还会加剧门极振荡 。开尔文源极从芯片表面单独引出一根无大电流流过的信号线专供驱动回路使用，在物理几何上彻底解耦了驱动环路与功率环路，极大地降低了系统对高频寄生电感的敏感度，保障了 200 kHz 下波形的干脆与清晰 。
电磁干扰（EMI）抑制与噪声整形
高达 200 kHz 的超快开关边沿使功率半导体成为系统内部最强烈的电磁干扰（EMI）辐射源 。传统的方波驱动方式会在开关瞬间产生无限大的能量变化率，这不仅引起电气震荡，还会向电网和周边环境发射丰富的宽频谐波噪声 。
为了在源头上遏制 EMI，研究人员提出了一种基于闭环栅极控制的智能波形整形技术。该技术不采用简单的陡峭方波作为驱动参考，而是创新性地选取“S型信号（S-shaped signal）”——即在数学域上由梯形信号与高斯分布信号进行卷积运算生成的平滑连续函数 。S 型信号的本质特性是其具有连续且无穷可导的平滑边界，这意味着其在频域上的高频分量会被剧烈衰减 。通过引入电流反馈控制信号，动态调整输出电压的形状与电流的上升斜率，使其紧密跟随这条 S 型基准轨迹。仿真与实验双重验证表明，这种“整形”技术在不显著牺牲 SiC MOSFET 超快转换效率的前提下，消除了输出波形中的尖锐拐点与过冲，使得高频域频谱幅度出现了几个数量级的衰减，从根本上解决了 200 kHz 焊机系统难以逾越的 EMI 辐射难题 。
动态波形控制与系统动态响应分析
200 kHz SiC UF-PPS 相较于传统设备最具颠覆性的优势，在于其无与伦比的波形重构与数字控制自由度。在传统的 20 kHz IGBT 系统中，过低的载波频率严重限制了软件调制的奈奎斯特（Nyquist）带宽。若要生成一个 1 kHz 的宏观脉冲，20 kHz 的载波在每个脉冲周期内仅能提供 20 个控制采样点，这使得任何尝试精细化波形的努力都显得粗糙且充满阶梯状失真 。
而 200 kHz 的超高频载波为数字控制器（基于高算力的 ARM Cortex-M4 微处理器）提供了一个极高分辨率的控制底座 。在这一基础上，系统必须在逻辑上区分“逆变开关频率”（200 kHz）与“脉冲调制频率”（10 kHz 至 30 kHz）这两个截然不同的维度 。200 kHz 是承载能量转换的电磁底层，而 10-30 kHz 则是通过数字改变这 200 kHz 的占空比（PWM），所合成出来的、实际作用于焊接电弧的宏观能量包络线 。
专家系统与单神经元 PID 复合控制
由于焊接电弧是一个充满随机短路、等离子体波动与非线性热动力学的极端混沌系统，常规的 PID 比例积分微分控制器根本无法跟上 200 kHz 系统的敏捷步伐 。为此，控制器引入了融合专家系统与单神经元（Single Neuron）PID 的复合控制算法 。通过高速模数转换器（ADC）对电弧电压和电流进行高频采样，单神经元算法能够根据电流的瞬态突变，实时且自适应地调整 PID 的比例系数；而专家规则库则负责在全局把控焊接状态的演进阶段。这种智能算法的引入，使得系统不仅“跑得快”，而且“控得准”，输出能量可以严格贴合数字给定的参考曲线 。
多元化动态波形的合成与响应速度
传统的脉冲电源大多输出简单的方形复合波。然而，方波在其上升沿与下降沿存在极其陡峭的“能量突变（Energy Mutation）”，这种物理冲击不仅产生刺耳的声学噪声、引发电弧剧烈震荡，更是造成飞溅的主要元凶 。得益于 200 kHz 的精细分辨率，UF-PPS 打破了波形形态的束缚，实现了梯形波（Trapezoidal）、正弦波（Sinusoidal）以及复合调制波形的动态数字生成 。
- 梯形波调制（Trapezoidal Modulation）： 控制器将原本无限陡峭的方波边缘展开，重构为四个可控的独立区间：上升脉冲群、高电流平台群、下降脉冲群以及低电流（基值）平台群 。通过用一系列渐变的脉冲群代替单一的垂直跳变，实现了热量向电弧的平滑过渡，彻底避免了对熔池的爆炸性热力学冲击 。
- 正弦波调制（Sinusoidal Modulation）： 脉冲包络严格按照连续的正弦曲线进行轨迹演进。这要求 ARM 处理器在每个 200 kHz 的斩波周期内连续计算并输出不断变化的占空比 。正弦波不仅消减了高频谐波干扰，还能使电弧维持在一种极为聚焦、声学共振极低的稳定状态 。
- 复合波调制（Composite Waveforms）： 在一个低频的热输入宏观脉冲包络之上，叠加几十千赫兹的高频纹波。低频决定焊缝的熔深与整体热量，高频则专注于压缩电弧并引发熔池的机械搅拌 。
在这些极端复杂的调制模式下，UF-PPS 的动态响应性能达到了业界巅峰。实验示波器捕捉到的波形显示，当电源在高电流平台与低电流平台之间进行切换时，电流的物理上升时间（tr）被压缩至区区 119 μs，下降时间（tf）仅为 294 μs 。与市面上最先进的 IGBT 脉冲焊接系统相比，这种基于 SiC 的动态响应速度整整提升了超过 50%，为后续的熔滴精确控制提供了决定性的物理先决条件 。
动态波形对熔滴过渡精度的物理干预机制
上述由 200 kHz SiC 系统合成出的 10 kHz 至 30 kHz 高精度动态波形，彻底颠覆了熔化极气体保护焊（GMAW/MIG）中的熔滴过渡流体力学行为。
在传统的恒压或低频脉冲焊接中，焊丝端头熔化金属的脱落主要受制于重力与缓慢积累的电磁收缩力（洛伦兹力）。这种迟缓的受力环境导致熔滴往往长得过大，并在其落入熔池前就与熔池发生物理接触，引发不可控的“短路过渡（Short-circuit Transition）” 。短路瞬间产生的爆炸性电流突变会将液态金属猛烈炸飞，形成严重的飞溅（Splash Transition），并使焊缝表面粗糙不堪 。另外，若电磁排斥力过大，还会出现熔滴被推离熔池方向的排斥过渡（Rejection Transition），导致电弧极为不稳定 。
当频率高达 10-30 kHz 的正弦或梯形超高频脉冲注入电弧空间时，情况发生了根本性逆转 。
首先，高频交变电流产生了一个以极高频率震荡的电磁收缩力网络。这种高频振荡的磁场实质上充当了电声换能器，在液态熔滴内部激发出强烈的声学共振与机械振动（Mechanical Vibration） 。剧烈的机械摇晃大幅加速了熔滴根部的物理“颈缩（Necking）”过程，促使熔滴在还未长成大体积、未触及熔池表面之前就发生提前脱落（Premature Detachment） 。
其次，UF-PPS 系统赋予了极度精准的能量计量能力，真正将熔化极焊接推向了“一脉冲一熔滴（One Drop Per Pulse, ODPP）”的理想化过渡模式 。在梯形波的调制下，控制器精准释放维持一定时长的高峰值电流熔化出预定体积的金属液滴；紧接着，系统凭借 294 μs 的极速下降时间瞬间切断电流供应，电流陡降产生的电磁力瞬间“掐断”熔滴 。相较于传统设备的巨大电流尖峰，这种平滑且精准的小幅能量跃迁确保了没有多余的热量干扰过渡，彻底消灭了不规则的飞溅 。
最后，高频脉冲效应在电弧等离子体内部显著增加了轴向电弧压力（Axial Arc Pressure） 。这一强化的轴向力有效克服了导致电弧发散的不利因素（Divergent Flow），迫使高温等离子体流强烈收敛聚集（Convergent Flow） 。脱落的微小熔滴被这股高压射流紧紧包裹，沿着极其笔直的轴向轨迹高速射入熔池。这不仅加深了焊缝的熔深、缩窄了焊缝宽度，更为关键的是，这种高频机械冲击波顺势传导至熔池内部，极大地加速了溶解在液态金属中的微小氢气泡的碰撞、聚合与上浮排出，在金属凝固前将其彻底驱逐，从而实现了焊缝气孔率的断崖式下降 。
特种合金焊接显微组织演变与晶粒细化
如果说熔滴过渡精度的提升是超高频脉冲在宏观物理形态上的胜利，那么其在非熔化极钨极氩弧焊（GTAW/TIG）中所引发的金属凝固动力学改变，则是其在微观冶金学上的终极成就 。尤其是对于航空航天领域极其热敏感的 Inconel 718 镍基高温合金与 Ti-6Al-4V 钛合金，UF-PPS 实现的晶粒细化与组织重构具有决定性的工程价值。
在传统的直流或低频 TIG 焊中，熔池内部热量堆积严重，流体运动停滞。这种缓慢的散热条件促使固液界面处的温度梯度（G）平缓，而凝固生长速率（R）较低。根据凝固理论，过高的 G/R 比值会诱导庞大且粗糙的粗大柱状晶（Columnar Dendrites）以外延生长的方式迅速贯穿整个焊缝 。粗大的柱状晶不仅带来了极其严重的力学各向异性，更为致命的是，直通的晶界为裂纹的萌生与快速扩展铺平了高速公路 。
200 kHz SiC 系统调制的 10-30 kHz 快速频率脉冲（FFP-TIG）通过多种耦合效应彻底阻断了柱状晶的生长路径。
电弧收缩与声流剪切机制
首先是热源形貌的改变。超高频脉冲电流产生的自身磁场使得电弧等离子体发生了极其强烈的磁收缩效应。实测表明，FFP-TIG 的电弧核心直径相比传统 TIG 剧烈缩小了 32% 至 36% 。这种高度压缩使得电弧能量密度飙升，中心电弧压力大幅增加，热能集中向下穿透而非向两侧逸散 。这种深窄的熔池形貌直接陡增了熔池边缘的冷却速率，从根本上降低了局部 G/R 比值，为等轴晶（Equiaxed Grains）的生成创造了热力学条件 。
更具破坏性的重构来自机械层面。10-30 kHz 的高频电流在熔池中激发了超声波与声波级别的强震荡，引发了声流效应（Acoustic Streaming）与声空化（Acoustic Cavitation） 。与此同时，电磁洛伦兹力的高频波动与液态金属表面张力梯度的相互交织，进一步引爆了剧烈的马兰戈尼对流（Marangoni Convection） 。当脆弱的初生柱状枝晶臂（Primary Dendrite Arms）试图向液体内部生长时，极其狂暴的多向对流剪切力将其生生折断 。这些被折断的枝晶碎屑（Fragmented Dendrite Tips）随即被强对流卷入过冷的熔池中心，化作无数个全新的非均质形核核心（Heterogeneous Nucleation Sites） 。形核率的爆炸性增长迫使金属只能以极度细小、随机取向的等轴晶形式凝固，完全扼杀了粗大柱状晶的生存空间 。
Inconel 718 高温合金的显微组织挽救
Inconel 718（IN718）是一种广泛用于航空发动机涡轮叶片与涡轮盘的镍-铬基超合金，其卓越的高温蠕变强度来源于基体中弥散分布的 γ′′ (Ni3Nb) 和 γ′ (Ni3(Al,Ti)) 强化相 。然而，IN718 的焊接性能极差，其核心症结在于凝固过程中严重的元素偏析。在传统焊接的缓慢冷却下，铌（Nb）和钼（Mo）等大原子会大量向枝晶间区域富集。当局部 Nb 浓度达到临界点时，便会在凝固末期共晶析出一种硬而脆的拓扑密排相（Topologically Close-Packed Phase）——Laves 相（(Ni,Fe,Cr)2(Nb,Mo,Ti)） 。大量连续网状分布的 Laves 相不仅自身极易成为微裂纹源，更致命的是它大肆“掠夺”了基体中的 Nb 元素，导致强化相 γ′′ 无法析出，致使焊缝的高温力学性能呈现断崖式下跌，且极易诱发凝固裂纹 。
利用 UF-PPS 进行高频脉冲调制后，IN718 焊缝的冶金灾难被彻底逆转 。研究发现，通过梯形波与正弦波动态调整超高频脉冲群的占比，可以最大化熔池的内部搅拌效果 。狂暴的对流极大地促进了溶质场的均匀化，在 Nb 和 Mo 元素还未形成严重偏析前，就将其强行打散并重新溶解于基体中 。虽然由于热力学规律 Laves 相无法被彻底消灭，但在超高频作用下，连续的网状 Laves 相被强行打碎并抑制，转变为弥散孤立的、尺寸细小至仅 0.59 μm 的条条状残余 。
随之而来的是整体晶粒尺寸的急剧崩塌。传统 TIG 焊缝中 Inconel 718 的平均晶粒尺寸高达 107.84 μm，而在 UF-PPS 的轰击下，平均晶粒尺寸被骤然缩减至 59.03 μm，降幅高达令人瞩目的 45% 。这种极致的晶粒细化与元素偏析的消除，直接挽救了材料的力学寿命。在 700℃ 的严苛高温拉伸测试中，经超高频脉冲重构的 IN718 焊缝，其高温抗拉强度恢复至母材的 91%，而其延伸率更是达到了惊人的 209%，展现出了无与伦比的高温韧性与抗裂能力 。
Ti-6Al-4V 钛合金的马氏体细化
在另一大航空航天支柱材料——Ti-6Al-4V 钛合金的焊接中，UF-PPS 同样展现了化腐朽为神奇的力量 。传统的连续热输入会导致钛合金在高温下发生粗大的 β 晶粒长大，使焊缝变脆。
引入 200kHz 驱动的 FFP-TIG 工艺后，电弧压缩带来的极高冷却速率，迫使处于高温的 β 相无法进行正常的扩散相变，而是发生剧烈的无位移剪切相变，大量生成针状的 α′ 马氏体（Acicular α′ Martensite） 。由于超高频超声波对熔池的强烈碎断作用，钛合金的宏观晶粒尺寸骤降了 47.7%，而内部生成的针状 α′ 马氏体板条的尺寸更是大幅缩小了 40.5% 。
细化后的组织使得晶界密度急剧增加，尤其是大角度晶界（High-Angle Grain Boundaries）的比例从常规的 96.1% 进一步跃升至 97.6% 。密集的大角度晶界像一道道防波堤，有效阻断了位移滑移与微裂纹的扩展 。宏观机械性能测试印证了这一微观理论：超高频脉冲焊接区（Fusion Zone）的显微硬度突破性地达到了 350-373 HV，远超传统焊缝与母材 。其屈服强度、抗拉强度分别提升了 10.35% 和 13.84%，而表征材料塑性的延伸率数据更是发生了爆炸性增长，提升幅度高达 304.61% 。这种强度与韧性的完美兼顾，充分满足了现代飞行器对于关键承力结构件抗疲劳特性的苛刻标准。
结论
从硅基 IGBT 跨越至宽禁带碳化硅（SiC）MOSFET，不仅仅是电力电子转换效率的单一维度提升，它更像是一把打开极端制造物理极限的钥匙。通过在底层硬件上实现无拖尾电流的 200 kHz 极限开关频率，并辅以氮化硅陶瓷基板与有源米勒钳位驱动电路的保驾护航，新型超高频脉冲系统（UF-PPS）获得了前所未有的控制带宽。
在这个海量带宽之上，由先进数字微处理器驱动的专家控制算法，得以彻底挣脱传统方波的桎梏，自由合成 10-30 kHz 范围内平滑且极速响应的正弦波、梯形波及复合波形。这种动态波形的精细雕琢，在宏观上实现了熔化极焊接中熔滴的“一脉冲一滴”无飞溅精准过渡；在微观上，则利用超声频段的声流剪切与马兰戈尼对流，暴力撕裂了特种合金凝固过程中的粗大枝晶。Inconel 718 与 Ti-6Al-4V 晶粒尺寸近乎减半的冶金学奇迹，强有力地证明了基于 SiC 的 200 kHz 超高频脉冲系统已成为推动航空航天与特种工业材料加工迈向极致精密化的核心使能技术。
