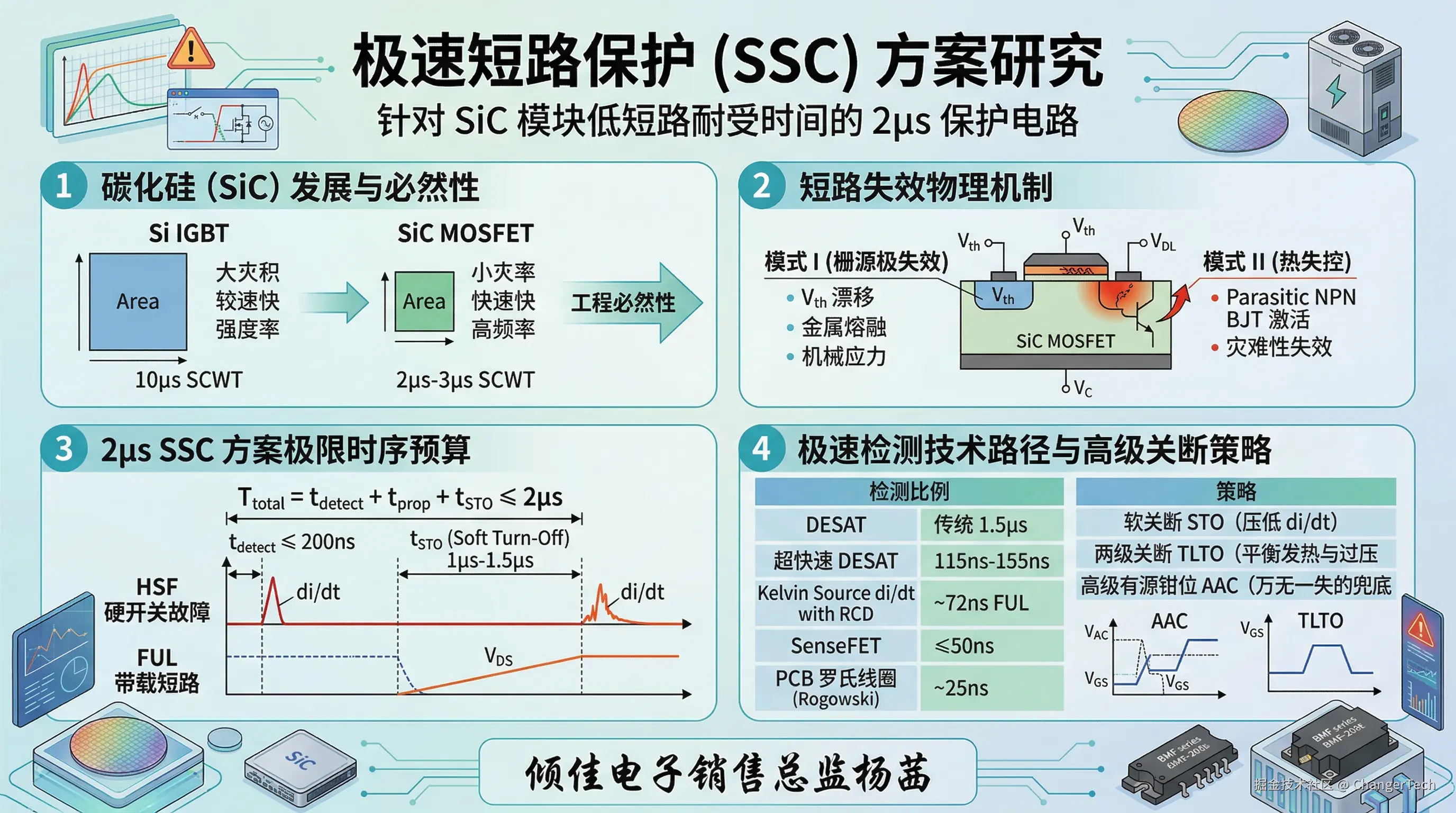

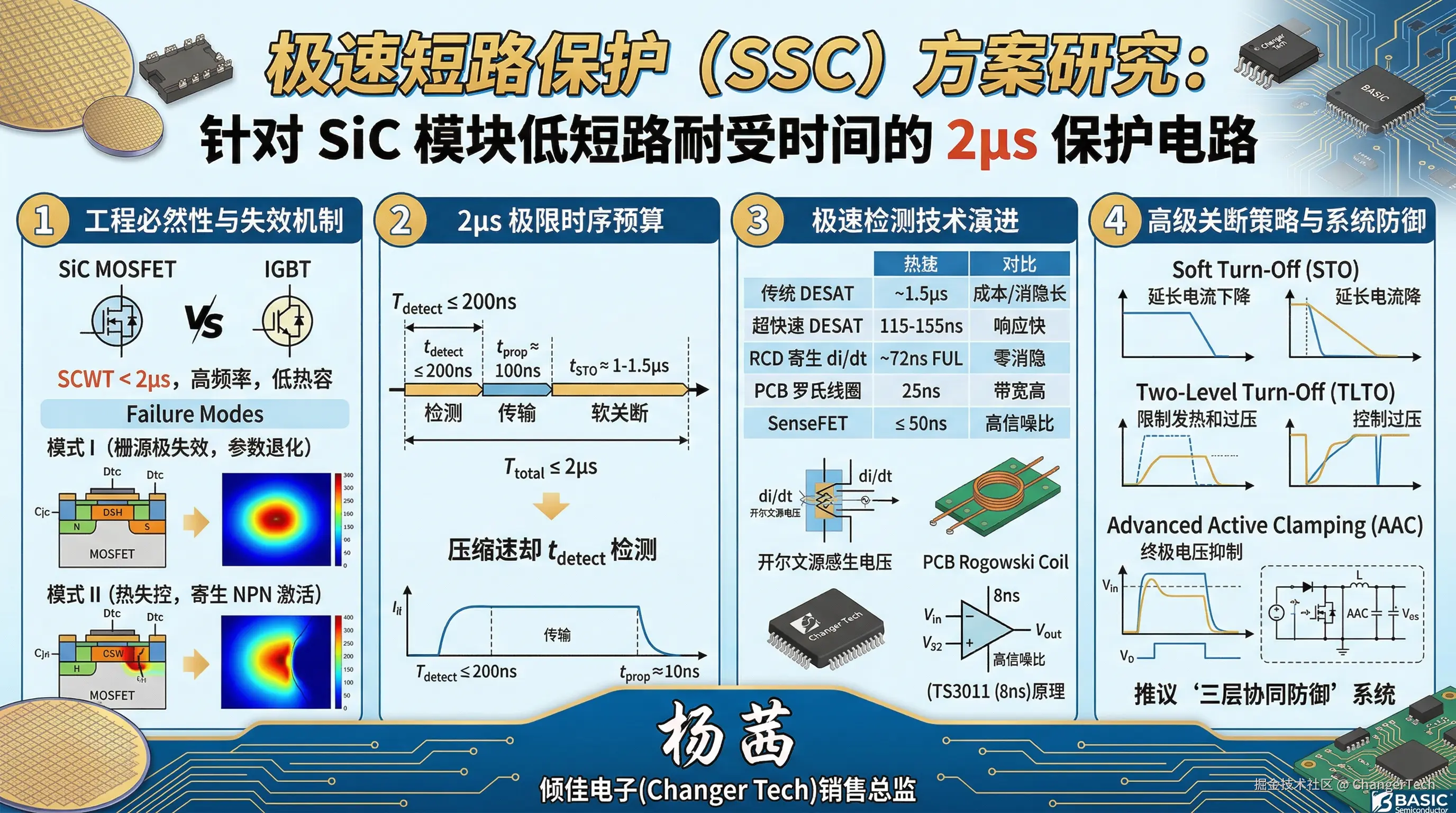

极速短路保护 (SSC) 方案研究：针对 SiC模块低短路耐受时间的 2μs 保护电路
1. 碳化硅功率器件的发展与极速保护的工程必然性
在全球能源结构向高度电气化、低碳化转型的宏大背景下，碳化硅（SiC）金属氧化物半导体场效应晶体管（MOSFET）凭借其宽禁带材料的本征优势，已经成为重塑电力电子系统性能边界的核心驱动力 。相较于传统的硅基绝缘栅双极型晶体管（Si IGBT），SiC MOSFET 具有更高的临界击穿电场、更低的特定导通电阻（RDS(on)）以及卓越的热导率。这些物理特性的飞跃使得 SiC 器件能够在极高的开关频率下运行，大幅降低了开关损耗，从而在新能源汽车（EV）牵引逆变器、大功率车载及非车载充电器、光伏逆变器以及储能系统等高功率密度应用中占据了主导地位 。
然而，半导体器件的物理设计往往是在多个相互制约的参数之间寻求平衡。为了追求极致的导通性能与高频开关能力，SiC MOSFET 通常被设计为具有更小的芯片面积、更薄的栅极氧化层以及更短的沟道长度。这种设计虽然降低了比导通电阻并减小了寄生电容，但也带来了极为严峻的可靠性挑战：器件的短路耐受时间（Short-Circuit Withstand Time, SCWT）被大幅度压缩 。在传统的硅基电力电子系统中，IGBT 凭借其较大的热容和固有的退饱和自限流特性，通常能够承受长达 10μs 的短路冲击，这为驱动电路提供了充足的检测与反应时间 。但在 SiC MOSFET 中，其极高的饱和电流密度和较小的热容使得短路发生时结温急剧飙升，商用 1200V SiC MOSFET 的 SCWT 通常仅在 2μs 到 3μs 之间，部分甚至低至不足 2μs 。倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。
基本半导体代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
这种微秒乃至亚微秒级的生存窗口，宣告了传统基于微秒级响应的短路保护策略的彻底失效 。如果不能在短路发生的瞬间迅速、准确地识别故障并安全切断电流，极高的短路能量将瞬间摧毁器件，引发灾难性的系统级故障 。因此，针对 SiC MOSFET 低短路耐受时间特性的极速短路保护（Super-Fast Short-Circuit Protection, SSC）方案应运而生。倾佳杨茜将基于深度物理机制分析，结合业界领先的 BASiC Semiconductor（基本半导体）旗下多款 1200V SiC MOSFET 模块的详尽电气参数，系统性地探讨短路失效机理、2μs 极限时序预算的分配逻辑、前沿极速检测技术路径的演进，以及旨在抑制毁灭性过电压的软关断与有源钳位控制策略，从而为专业领域内的系统设计工程师提供全面、深度的技术参考。
2. 碳化硅功率模块短路失效的物理机制与边界条件
要设计出切实有效的极速保护电路，首要任务是深刻理解 SiC MOSFET 在极端短路条件下的物理退化与失效机制。SiC MOSFET 的短路失效并非单一现象，而是由极端的电应力、热应力以及机械应力共同作用引发的多维度击穿过程 。
2.1 失效模式的分类与底层物理过程
在短路事件中，半导体器件直接承受着系统直流母线的全电压，同时流通着由器件内部转移特性所决定的巨大短路电流。这种“高压与大电流”的瞬态叠加，导致器件内部产生惊人的焦耳热，功率耗散通常在几微秒内达到兆瓦级别 。根据短路脉冲的持续时间、母线电压的高低以及器件自身的结构差异（如平面栅与沟槽栅），SiC MOSFET 的短路失效主要呈现为两种截然不同的物理模式 。
第一类被称为模式 I，即栅源极失效，主要表现为软失效与参数的不可逆退化。这种失效模式多见于母线电压相对较低但短路持续时间较长的工况中 。作为一种场控器件，SiC MOSFET 的导通与关断高度依赖于栅极氧化层（通常为 SiO2）的绝缘完整性。在短路状态下，随着结温（Tj）的急剧上升，原本在常温下处于安全范围内的栅极电场会引发强烈的 Fowler-Nordheim 隧穿效应和热电子发射现象 。大量高能电子被注入并陷落于 SiC 与 SiO2 的界面态中，导致阈值电压（Vth）发生严重漂移。更致命的是，不同材料（如硅碳本体、铝源极金属层与绝缘层）之间热膨胀系数的差异会产生巨大的机械剪切应力。当表面铝金属在异常高温下发生局部熔融时，熔化的金属可能渗入因机械应力破裂的氧化层微裂纹中，造成栅极与源极之间的漏电流急剧增加，最终导致栅源极短路 。
第二类被称为模式 II，即热失控与灾难性失效，这是在极高母线电压下最常见的瞬间毁灭性模式。在此模式下，巨大的短路功率使得芯片深处的结温在数百纳秒内逼近甚至超越材料的物理极限 。高温会激发器件内部极其微弱的本征载流子，当温度越过特定阈值时，寄生的双极结型晶体管（NPN BJT）结构被意外激活 。一旦寄生 BJT 导通，栅极将完全失去对漏源电流的控制能力。此时，即使外部驱动器移除了栅极驱动电压，巨大的漏极电流依然会持续奔涌，形成正反馈的恶性循环，最终在极短的时间内导致硅碳晶格崩塌、金属层气化以及封装的爆炸性破坏 。
2.2 特殊结构对短路性能的双刃剑效应
除了基本的热物理过程外，SiC MOSFET 为降低导通损耗而采取的结构优化，也在客观上削弱了其短路耐受能力。为了降低构成 RDS(on) 主要部分的沟道电阻，SiC MOSFET 通常被设计为具有极短的沟道长度。然而，短沟道设计不可避免地引入了严重的漏极诱导势垒降低（Drain-Induced Barrier Lowering, DIBL）效应 。这意味着当漏源电压（VDS）由于短路而骤升至母线电压时，器件内部的势垒被强行压低，导致实际阈值电压（Vth）显著下降 。阈值电压的降低使得在相同的正向驱动电压下，沟道能够提供更为庞大的饱和电流，这无疑进一步加剧了短路期间的功率耗散，形成了一个对短路耐受力极为不利的物理循环。
3. 目标器件参数解构：基于 BASiC Semiconductor 系列模块的分析
为了将上述物理理论映射到具体的工程设计中，我们必须依托实际的商用功率模块参数。BASiC Semiconductor（基本半导体）作为业界的代表性厂商，其推出的系列 1200V 工业级与车规级 SiC MOSFET 模块，为极速短路保护电路的设计提供了精确的电气边界条件 。本报告系统性地提取了涵盖从数十安培到上千安培的 8 款核心模块参数，以展示电流尺度跨越对保护系统设计提出的严苛要求。
| 模块型号 | 封装架构 | 额定电压 (VDSS) | 连续电流 (ID) @TC | 脉冲短路电流 (IDM) | 寄生电感 (Lσ) | 栅压推荐值 (VGS(on)/VGS(off)) | 典型阈值电压 (VGS(th)) @ 25∘C→175∘C |
|---|---|---|---|---|---|---|---|
| BMF60R12RB3 | 34mm Half Bridge | 1200 V | 60 A @ 80°C | 120 A | 40 nH | +18 V / -5 V | 2.7 V → N/A |
| BMF80R12RA3 | 34mm Half Bridge | 1200 V | 80 A @ 80°C | 160 A | N/A (Low design) | +18 V / -4 V | 2.7 V → N/A |
| BMF120R12RB3 | 34mm Half Bridge | 1200 V | 120 A @ 75°C | 240 A | N/A (Low design) | +18 V / -5 V | 2.7 V → N/A |
| BMF160R12RA3 | 34mm Half Bridge | 1200 V | 160 A @ 75°C | 320 A | 40 nH | +18 V / -4 V | 2.7 V → N/A |
| BMF240R12E2G3 | Pcore™2 E2B | 1200 V | 240 A @ 80°C | 480 A | N/A (Low design) | +18 | 4.0 V → N/A |
| BMF240R12KHB3 | 62mm Half Bridge | 1200 V | 240 A @ 90°C | 480 A | 30 nH | +18 V / -5 V | 2.7 V → 1.9 V |
| BMF360R12KHA3 | 62mm Half Bridge | 1200 V | 360 A @ 75°C | 720 A | N/A (Low design) | +18 V / -5 V | 2.7 V → 1.9 V |
| BMF540R12KHA3 | 62mm Half Bridge | 1200 V | 540 A @ 65°C | 1080 A | 30 nH | +18 V / -5 V | 2.7 V → 1.9 V |
| BMF540R12MZA3 | Pcore™2 ED3 | 1200 V | 540 A @ 90°C | 1080 A | 30 nH | +18 V / -5 V | 2.7 V → N/A |
3.1 极限脉冲电流与热容量的矛盾
从上表的数据演进可以清晰地观察到，从 BMF60 的 120A 到 BMF540 的惊人 1080A，脉冲漏极电流（IDM）随模块容量呈线性几何级数增长 。在实际短路工况下，器件的短路峰值电流通常不受外部负载阻抗限制，而是迅速攀升至等于或高于 IDM 的饱和水平 。以 BMF540R12MZA3 为例，高达 1080A 的短路电流在 800V 的直流母线电压下，其瞬态发热功率将达到 864千瓦（kW）的恐怖级别 。结合 SiC 材料虽然优异但总量仍然有限的热容，这种功率密度的注入意味着器件的结温将在不到 1 微秒的时间内逼近导致金属熔毁的临界点。这从根本上决定了为什么 SCWT 被严酷地压缩在 2μs 以内，并且强烈呼唤能够提供纳秒级响应的极速保护方案 。
3.2 阈值电压的负温度系数陷阱
表中揭示的另一个关键电气特征是阈值电压（VGS(th)）的显著温度漂移。对于如 BMF240R12KHB3 等模块，在室温（25°C）下，典型的阈值电压为 2.7V，这一数值相较于许多 Si IGBT 而言本就偏低。而当结温在满载或故障初期飙升至 175°C 时，典型阈值电压进一步塌陷至仅 1.9V 。这种强烈的负温度系数不仅大幅降低了高温下的抗噪裕度，更在短路保护的动态过程中埋下了极大的隐患 。极低的阈值意味着极小的米勒电容充电电流即可使栅极电压越过导通点，从而引发桥臂直通故障，这进一步加剧了高频化与安全保护之间的矛盾。
3.3 杂散电感引发的极端过电压威胁
为了满足 SiC 器件兆赫兹级别的高频开关需求，封装技术的进化集中于极力削减模块内部的寄生电感。BASiC 系列模块均标榜采用了“Low inductance design”（低电感设计），具体在测试条件中给出的杂散电感 Lσ 值被严密控制在 30 nH 至 40 nH 之间 。这一设计在正常运行时能够极大地降低开关损耗，但在面临短路关断时却成为了双刃剑。
考虑物理公式 Vspike=Lσ⋅dtdiD。如果在短路保护触发时，试图以常规开关速度将 1080A 的短路电流在 50ns 内直接切断，其电流下降率（di/dt）将高达 21.6 A/ns。结合 30nH 的电感，将会在漏源极之间激发高达 648V 的电压尖峰。叠加 800V 的母线电压，总电压将轻易突破 1400V，远超模块 1200V 的耐压极限（VDSS）。这一硬性物理约束决定了在 2μs 的 SSC 方案中，直接进行硬关断是被绝对禁止的，必须引入复杂的柔性控制技术来延长电流下降的积分时间。
4. 故障时序预算分析与极速保护的瓶颈
基于前述的物理特征与模块参数，短路保护不能仅仅追求盲目的“快”，而是要在极为狭窄的时间窗口内，精确完成故障判定与能量的安全缓释。这需要对短路类型进行深入剖析，并严格规划 2μs 的时序预算。
4.1 FUL 与 HSF：故障形态的差异化挑战
实际电力电子系统中的短路并非千篇一律，按其发生的时序与回路特征，被严谨地划分为两类：
第一类为硬开关故障（Hard Switching Fault, HSF 或 Type I Short-Circuit）。这种故障发生在上桥臂或下桥臂导通前，负载或桥臂本身已处于短路短接状态 。一旦栅极接收到导通指令，直流母线电压瞬间完全施加在待导通器件上。由于环路中除了模块内部极其微小的寄生电感外几乎没有阻抗，电流以惊人的 di/dt 直线飙升，器件瞬间进入深度饱和，承受满额电压和极限电流的双重夹击 。由于能量注入极为猛烈，此类故障对反应速度的要求最为苛刻。
第二类为带载短路故障（Fault Under Load, FUL 或 Type II Short-Circuit）。这类故障的隐蔽性更强，它发生于器件原本处于正常的导通状态，负责向负载输送能量时，外部负载端突然发生短路 。在这种场景下，故障回路中往往包含了一段相对较长的电缆或滤波电感，导致短路初期环路寄生电感较大 。因此，FUL 发生初期的电流上升率（di/dt）较为平缓，器件的漏源极电压（VDS）不会立刻上升。然而，随着电流不断累积并最终突破器件在给定门极电压下的饱和电流极限，器件会从低导通压降的欧姆区被迫退出，被拉入饱和区 。此时 VDS 快速上升至母线电压。FUL 的核心挑战在于其“温水煮青蛙”式的演进：平缓的初期特征使其极难被早期检测算法捕捉，而一旦 VDS 开始剧烈攀升，内部热量可能已经积聚到危险水平。
4.2 2μs SSC 方案的极限时序切分
为了确保在任何故障形态下 SiC MOSFET 都不发生热失控或雪崩损坏，整个短路保护周期 Ttotal 被严苛地限制在不超过 2μs 。这一总耗时可以被精细地解构为三个连续的过程：
Ttotal=tdetect+tprop+tSTO≤2μs
首先是检测阶段（tdetect），即传感器捕获异常电气信号并判定为有效故障的时间。在传统技术中，由于存在消隐时间机制，这一阶段往往消耗掉最长的时间 。其次是传输与逻辑延迟（tprop），即故障信号跨越隔离栅到达栅极驱动执行单元并改变门极状态的传播延迟 。最后是软关断执行阶段（tSTO），在此阶段内，驱动器必须控制栅极电压缓慢下降，以此压低沟道电流的 di/dt，确保关断期间产生的 Lσ⋅di/dt 过电压不超出器件的安全工作区边界 。
考虑到正如第 3.3 节所述的物理限制，为了安全切断动辄上千安培的短路电流，软关断过程（tSTO）在物理上必须被保证拥有至少 1μs 至 1.5μs 的充足时间来缓慢泄放能量 。若假定先进数字隔离器的传播延迟 tprop 优化至约 100ns，这意味着留给前期检测电路的时间 tdetect 必须被极其苛刻地压缩在 400ns 以内，理想状态下甚至应当低于 200ns 。这种时序分配直接将传统基于毫秒或微秒级检测响应的技术方案淘汰出局，迫使整个行业向全新的检测机制跃迁。
5. 突破微秒壁垒：极速检测技术路径的深度演进与对比
检测是 SSC 保护链条的第一环，也是决定生死的核心。在要求 tdetect≤200ns 的巨大压力下，业界对检测原理进行了深刻的革新。本节将从底层逻辑出发，全面剖析并对比当前主流及前沿的几种极速检测技术路径。
5.1 传统退饱和（DESAT）检测的物理局限与超快速改良
退饱和（Desaturation, DESAT）检测是 IGBT 时代统治性的保护标准。其原理是通过一个串联的高压二极管和检测电阻将模块的集电极/漏极连接到驱动器的检测引脚。当器件导通时，内部恒流源对一个消隐电容（CBLK）充电。正常导通时，器件处于低阻抗欧姆区，VDS 很低，电容电压被钳位。当短路发生，器件退出饱和区，VDS 快速升高，二极管反向截止，电容电压迅速越过比较器设定的安全阈值，触发保护动作 。
然而，DESAT 在 SiC 时代面临着不可调和的物理矛盾： 首先是饱和边界的模糊性。SiC MOSFET 表现出更为明显的线性电阻特征，且其饱和电流巨大，当其因故障脱离欧姆区时，VDS 的上升斜率与稳态大电流时的压降区分度不够锋利 。为了在 2μs 内强行截断故障，工程师不得不将 DESAT 的阈值电压设定得非常低 。 其次，也是最致命的，是消隐时间悖论。SiC 极快的开关速度会在开启瞬间产生剧烈的 dv/dt 振荡和电压尖峰。为了防止这些正常的瞬态噪声误触发低阈值的 DESAT 比较器，传统设计必须设定一个长达 1μs 甚至 1.5μs 的“消隐时间（Blanking Time）”，令检测电路在这段噪杂的时间内处于失明状态 。这就直接导致 tdetect 耗尽了绝大部分的 2μs 保护预算。
为了挽救 DESAT 技术，研究者提出了超快速 DESAT（Ultrafast Desat） 改良方案。这种方案摒弃了固定且漫长的静态消隐期，转而利用 SiC 极高的正常 dv/dt 特性动态调整消隐时间。通过大幅度减小 RC 网络的固有时间常数，并引入高频滤波或 VDS 动态积分（∫VDSdt）机制，超快速 DESAT 在实验室中成功将其 HSF 响应时间压缩至 115ns，FUL 响应时间压缩至 155ns 。尽管响应速度大幅跃升，但此类改良大大增加了电路的复杂性，且对不同工况下母线电压的依赖性极强，参数整定的容错率极低。
5.2 基于源极寄生电感的 di/dt 检测与 RCD 积分器
既然等待电压变化的 DESAT 存在迟滞，另一种颠覆性的思路是直接监测电流的变化率（di/dt）。这是因为在 HSF 这类最危险的短路中，di/dt 的突变几乎是与故障同步发生的。
针对采用开尔文源极（Kelvin Source）封装的高性能 SiC 模块，驱动回路与功率回路被分离设计，以消除共源极电感对开关速度的负面牵制 。然而，这两者之间客观存在的内部寄生电感（LSS）却成为了绝佳的天然传感器 。当主功率回路发生短路，漏极电流 ID 急剧飙升时，依据法拉第电磁感应定律，在 LSS 两端会感生出一个与电流变化率成正比的瞬态电压 VSS=LSS⋅dtdiD 。
直接利用 VSS 具有零消隐时间的绝对速度优势。为了将该微分信号转换为可设阈值的电流等效信号，电路中必须引入积分器。早期使用简单的 RC 低通滤波器，但在不同的负载条件下，简单的 RC 网络容易发生电荷泄漏，导致积分波形畸变从而引发漏报 。最新的架构演进采用了 RCD（电阻-电容-二极管）结构。二极管的单向导电性完美阻止了积分电容在稳态电流维持期间的错误放电，从而确保了积分波形能够准确复现电流包络 。据实测数据表明，采用改进型 RCD 积分器的 di/dt 检测方法，在 FUL 工况下可将检测延迟锐减至极具竞争力的 72ns，而面对 HSF 时的响应也能控制在 100ns 左右 。
不过，di/dt 方案同样并非完美。由于 FUL 故障初期包含了负载外部电感，导致初始 di/dt 数值不够陡峭，感生电压 VSS 幅值偏低，系统在 FUL 极早期往往呈现迟钝反应 。此外，该方法严重依赖模块封装的一致性，不同批次模块内部键合线细微的差异都会导致 LSS 变化，进而破坏保护阈值的精准度。
5.5 罗氏线圈与电流镜像（SenseFET）：直接电流感知的终极形态
为了彻底克服间接检测（基于电压或寄生电感）带来的模糊与迟滞，学术界与工业界探索了直接、无侵入的高频电流感知技术。
PCB 罗氏线圈（Rogowski Coil）技术： 传统的电流互感器体积庞大且带宽有限。最新的创新是将罗氏线圈直接嵌入多层 PCB 走线之中。该设计采用一条将直流母排连接到 MOSFET 端子的主走线作为初级导体，在其周边印制紧凑的差分耦合线圈 。通过消除传统磁芯的非线性饱和问题，配合精密的三维有限元（FEM）电磁场仿真优化走线长度与层叠结构，这种微型 PCB 线圈能够在仅产生每立方毫米 0.175 nH 极低互感的同时，实现高达 469 MHz 的惊人自然带宽 。实验数据证明，基于 PCB 罗氏线圈的短路检测可以在破纪录的 25 ns 内完成故障信号的精准识别，不仅彻底击败了传统方案动辄数百纳秒的延迟，更将现有尖端技术的 86ns 响应时间再次压缩了 70% 。然而，苛刻的 PCB 制造公差要求和极其昂贵的制造成本，使其目前仅限于航空航天等对可靠性要求极其不计成本的极端应用中 。
电流镜像（SenseFET）技术： 电流镜像技术则从半导体芯片设计底层解决问题。在模块制造时，刻意在主功率 SiC MOSFET 晶圆旁并联一个微小的传感元胞（SenseFET）。主元胞与传感元胞共享同一个栅极驱动和漏极电压，因此，流过 Sense 引脚的微小电流与流过主漏极的磅礴大电流保持着极高精度的线性比例（例如 1:61,500）。通过外接一个低阻值精密检测电阻，即可完全同步、零延迟、低噪声地获取当前主电流的状态 。当短路发生，等比例放大的信号瞬间越过电阻阈值，触发保护机制。虽然此方法堪称优雅，但由于 SenseFET 需要占用芯片宝贵的硅片面积并增加封装引脚数（从而推高整体模块成本），诸如前面分析的多数标准工业 62mm 及 ED3 封装的模块（如 BMF 系列）大多未配备此独立引脚 。这就意味着在通用驱动系统的设计中，不能依赖 SenseFET，而必须向超快速 DESAT 与 di/dt 检测等普适性方案寻求妥协。
5.6 核心硬件支撑：高速比较器的关键作用
综上所述，无论是超快速 DESAT 的电压捕捉，还是 di/dt 积分的阈值对比，要在极度压缩的时间预算内实现高可靠触发，处于信号调理核心位置的“比较器”发挥着定海神针般的作用 。
在以往的设计中，通用比较器常常受限于数十甚至数百纳秒的翻转延迟。而在面对 SiC 极速短路保护时，工程师必须选用专门为高速信号调理定制的芯片。以意法半导体（STMicroelectronics）推出的 TS3011 为例，该款轨到轨推挽输出比较器拥有仅为 8 ns 的超低传播延迟 。相较于响应时间在 38 ns（如 TS3021）或 60 ns（如 TS3121）的其他高速产品，这 8 ns 几乎实现了故障信号的“零等待”无缝穿透 。
这种极致速度的意义在于，它为后续的软关断执行（tSTO）省出了极其宝贵的纳秒级冗余。此外，在充斥着高达 100kV/µs 共模瞬变噪声的 SiC 开关环境中，TS3011 此类器件的高抗扰特性，保证了它只对真实的短路过流信号进行翻转，有效抵御了米勒耦合及杂散振荡引发的逻辑误判 。在基于 di/dt 或超速 DESAT 的系统中，将传感器提取的高微弱电压信号送入类似 TS3011 的极速通道，已成为确保 2μs SSC 系统逻辑通路不掉链子的必然选择。
| 检测技术路径 | 核心监测变量 | 典型响应延迟 (tdetect) | 架构优势 | 显著局限性 |
|---|---|---|---|---|
| 传统 DESAT | VDS (稳态压降) | ≈1.5μs | 成本极低，业界最成熟 | 消隐时间过长，无法满足 2μs 总预算 |
| 超快速 DESAT | VDS & ∫VDSdt | 115ns∼155ns | 响应大为改善，适用面广 | 电路复杂度剧增，抗噪参数整定困难 |
| RCD 寄生 di / dt | VSS (开尔文源感生电压) | ≈72ns (FUL) | 零消隐时间，受寄生电感干扰小 | 高度依赖模块内部封装一致性，FUL 初期不敏感 |
| PCB 罗氏线圈 | 磁通耦合微分 | 25 ns | 带宽极高(469MHz)，非侵入式测量 | 昂贵的制造公差成本，系统集成难度大 |
| SenseFET 分流 | 比例镜像电流 | ≤50ns | 极高信噪比，完美同步无延迟 | 需要特定型号模块支持，推高裸片成本 |
6. 守护边界：抑制过电压与能量耗散的高级关断策略
如果在 200ns 内成功识别了故障，保卫战才刚刚打响一半。剩下的挑战在于如何安全地指挥系统中奔流的失控能量平稳着陆。如 3.3 节的严密推演所述，直接切断将不可避免地导致 VDS_peak 远超 1200V 的灾难，引发雪崩击穿 。为此，必须用受控的算法平滑地接管栅极电压的下降过程，延长 di/dt 积分路径。
6.1 软关断（Soft Turn-Off, STO）的实施与优化
软关断（STO）是解决过电压危机的最直接手段。当极速检测电路向控制芯片发出紧急信号后，门极驱动器将抛弃用于正常高频开关的低阻值放电回路（例如 BASiC 测试参数中仅为 1.2Ω 乃至更低的 RG(off)），转而切换至一条专用的高阻抗泄放支路 。
通过串联一个远大于标称关断电阻的阻抗（例如 30Ω 至 50Ω），或者激活芯片内部设定为数十毫安级别的受控恒流吸收源（Current Sink），驱动器可以缓慢地排空聚集在输入电容（Ciss，例如 BMF540 模块高达 33.6nF）内的电荷 。VGS 的缓慢下跌强迫 SiC 沟道缓慢收缩，从而拉长了短路电流从峰值跌落至零的时间跨度 。通过将整个关断进程刻意延长至约 1μs - 1.5μs，短路所引发的 di/dt 被强行削弱，寄生电感 Lσ 上的反电动势随之大幅降低，从而在物理上保证了 VDS 始终游离在绝缘击穿的红线之下。由于占用时间可控，此方案配合 200ns 的检测，完美匹配了 <2μs 的总预算。
6.2 两级关断（Two-Level Turn-Off, TLTO/2LTO）的热平衡艺术
尽管 STO 极好地解决了过电压问题，但缓慢拉长的关断过程也带来了一个致命的副作用：在 VDS 已达到母线全压的同时，ID 被拖长了衰减周期，这就意味着器件将在高压大电流下承受更为长久的剧烈发热，直接推高了整体短路耗散能量（ESC）。
为了在“限制发热”和“抑制过压”这两座大山之间寻找最优解，两级关断（TLTO）架构被引入。当故障确立的瞬间，驱动器首选执行“第一级”干预，利用大电流将栅压从满偏的 +18V 极速拽低至一个适中的钳位电平（如 +10V 到 +12V 之间）。在这个较低的栅压平台上，根据转移特性曲线，器件所能提供的最大饱和电流被大幅度“腰斩”。这种将超大电流强制勒令降级的措施，不仅瞬间缓解了硅片的热应力积累，还有效避免了因初期电流过高而触发的不受控热失控。在维持此中间电平约数百纳秒，待系统中恶劣的瞬态振荡趋于平静后，驱动器再启动“第二级”干预，以类似 STO 的缓慢斜率将 VGS 从 +10V 温柔地拉回至稳态负压（如 −5V）。两级关断在保证不产生致命过压的同时，最大限度地压缩了热量积分，是平衡保护哲学中的杰作。
6.3 终极壁垒：高级有源钳位（AAC）技术的融合
即便是精心设计的 STO 和 TLTO 算法，在应对诸如母线电压异常波动或寄生参数极度劣化的极端边缘工况时，仍可能出现意外的电压刺穿。为了提供万无一失的兜底保护，高级有源钳位（Advanced Active Clamping, AAC）成为尖端驱动器的核心壁垒 。
AAC 的硬件实现是在 SiC MOSFET 的漏极（D）和栅极（G）之间，反向串接一组精心标定的高压瞬态电压抑制二极管（TVS 阵列）。例如，针对额定电压 1200V 的模块，TVS 阵列的雪崩击穿点可能被设定在 1050V 至 1100V。当由于极速关断导致的 VDS 过冲试图越过这一红线时，TVS 阵列瞬间雪崩导通 。 其核心精妙之处在于，导通后的瞬态电流直接灌入器件的栅极，强行将正在下坠的 VGS 重新抬起并锁定在一个微导通电平 。这种“半关不关”的状态为高压电感能量提供了一条受控的泄放通路，将漏源极电压死死地按在设定的钳位值上，直至能量耗散完毕 。
更进一步，在先进的集成驱动架构（如 Power Integrations 的 SCALE-iDriver 系统）中，AAC 功能不再是被动元件的简单堆砌。驱动器能够动态感知被钳位回流触发的反馈信号（IAC），一旦侦测到 TVS 介入工作，内部的数字模拟混合逻辑便开始高频交替切换推挽级中的上拉和下拉晶体管 。这种主动切换相当于形成了一个强劲的动态恒流调节池，完全屏蔽了外部栅极电阻阻值对钳位效果的拖累，在保证极高运行效率的常态下，赋予了故障态下最为刚猛且精准的过压抑制能力 。
7. 行业标杆级集成栅极驱动方案与系统应用映射
为了将上述理论部署于诸如 BASiC BMF 系列这样极具挑战的超大电流模块中，单纯依赖分立元件搭建的保护电路在寄生延时和一致性上已捉襟见肘。行业顶尖的半导体大厂为此开发了专用的集成驱动隔离芯片。
7.1 TI UCC217xx 系列：全能型架构的典范
德州仪器（TI）推出的 UCC217xx 家族是应对复杂 SiC 保护需求的集大成者 。它在单一封装中集成了加强型隔离、极高的共模瞬态抗扰度（CMTI），并内置了对 2μs 预算极为关键的快速反应机制。该芯片灵活地支持 DESAT 退饱和检测、精密分流电阻测量以及高级 SenseFET 电流镜像等多种感知途径 。在配置高速外围比较器（如前述 TS3011）时，UCC217xx 内部硬连线的软关断（STO）网络可在接收到 FAULT 信号的数十纳秒内直接接管栅极，从根本上削减了软件干预导致的不可控死区，极大地提升了系统的整体强健性 。
7.2 PI SCALE-iDriver (SIC1182K)：融合 FluxLink 与 AAC 的尖端利器
Power Integrations 针对高频、高压的 SiC 逆变平台，推出了专为极速短路优化设计的 SIC1182K 芯片 。它最大的技术亮点在于完全集成了上述讨论的的高级有源钳位（AAC）控制逻辑。在无需增加外部庞大推挽 Booster 级的前提下，该芯片原生提供高达 8A 的峰值驱动电流能力 。配合独有的高速 FluxLink 磁耦合通信技术，系统实现了无延时的数据跨隔离栅穿透 。SIC1182K 不仅确保了短路发生到关断的整个过程被严密钳制在 2μs 的绝对红线以内，更通过动态栅极调节避免了传统为压低 Vspike 而不得不牺牲正常开关效率（即盲目增大 RG(off)）的系统级妥协设计 。
7.3 系统级保护融合策略建议
基于报告第一部分的模块参数以及后续的架构分析，在具体部署诸如 BASiC 1200V / 1080A 级别大功率模块时，推荐采用“三层协同防御”体系：
- 主检测网： 由于 BASiC 现阶段大部分标准模块未引出专用的 Sense 测量脚，建议在驱动板级实施“超快 DESAT 检测”作为防线基础。通过调低退饱和动作阈值，同时缩减电容容量以适应其极短的消隐时间，从而匹配 SiC 线性特征并挤占时序空间。对于大功率重载环境下的硬短路，辅以 RCD 构架的开尔文源极 di/dt 辅助侦测回路，形成 FUL 与 HSF 全覆盖互补感知。
- 主动米勒钳位（Active Miller Clamp）的深化应用： 如第 3 节所剖析，SiC 在 175°C 高温下 VGS(th) 将衰减至极具风险的 1.9V 。为防止高速 dv/dt 引发桥臂意外直通造成的短路悲剧，驱动系统除了提供稳定的 -5V 关断负压外，必须利用驱动器（如 BASiC 推荐的 BTD25350 或主流驱动 IC）内部集成的米勒钳位功能 。当检测到栅压下降至 2V 警戒线时，瞬间以极低阻抗网络硬拉至地或负极，通过源头封堵降低短路故障发生率。
- 复合关断执行： 抛弃粗暴的单级软关断，选用内置两级关断（2LTO）算法的芯片。在确认短路的 200ns 内将栅压从 18V 下沉至 10V 以限制千安级别的短路电流增生，并在随后 1μs 的宽裕窗口内柔和抽平栅电荷。对于 Lσ 较难控制的并联设计场景，外挂有源钳位（AAC）TVS 阵列作为最后一道强制锁死 VDS 峰值的机械护栏。
8. 结论
碳化硅（SiC）材料物理边界的重塑，使得其在功率密度与开关速度上将传统硅基器件远远甩在身后，但同时也将系统级容错的短路耐受时间无情地挤压至 2微秒（2μs）的绝命窗口。这一物理属性的演进，要求整个电力电子工业必须从源头抛弃基于微秒级延迟的传统设计哲学，重新构建以纳秒为刻度的极速短路保护（SSC）技术体系。
倾佳杨茜的深度分析表明，在这场与时间赛跑的微观防御战中，成功实现极速保护的核心在于构筑立体协同的感知与控制矩阵。在故障捕捉端，必须通过集成诸如高速 PCB 罗氏线圈的差分磁场耦合或超快速 RCD di/dt 积分网络，配合以 8 纳秒级别的高速推挽比较器（如 TS3011），一举粉碎传统退饱和检测长达微秒的消隐时间黑洞，将核心检测时间压缩至 200ns 的极限安全区。在故障执行端，面对大电流瞬间阻断激发出的致命性寄生电感反电动势，刚性硬切断无异于自杀。系统必须依托具备数字-模拟混合动态调节能力的先进栅极驱动器，无缝融合两级软关断（TLTO）抑制发热积分，并以高级有源电压钳位（AAC）技术锁定漏源过压尖峰。只有通过这种精准的时序预算分割与深度的物理应力解耦，才能让诸如 1200V / 1080A 级别的超大功率 SiC MOSFET 模块，在享受极速高效性能的同时，从容应对最严苛、最暴烈的电网环境与负载冲击。
