**引言：**本篇文章涉及领域较广，涵盖并发编程，计算机体系结构，JVM。文章较长但干货满满，相信各位读者读完能有所收获。

1. 存储层级访问速度差异

先对CPU的存储层级访问速度差异有个基础概念：

存储层级访问耗时 (ns)
寄存器< 0.5
L1 缓存~1
L2 缓存~4
L3 缓存~20
主存 (RAM)~100

导出到 Google 表格

在古早时代， CPU缓存和主存的数据一致性采用“直写”策略——“CPU在缓存中的修改需要立即同步到主存中”。这种策略每次写操作都要访问主存， CPU的运行速度会大幅降低。

所以现代的CPU一般采用“回写”策略， CPU在修改数据时只需要保证各个核心之间的数据一致性， 不需要保证主存和缓存之间的一致性， 只有缓存被踢出或被强制动作触发时才会同步到主存，这种策略通过减少主存的访问来提升运行速度， 同时也需要更复杂的一致性协议来保障。

即MESI协议。

2. MESI协议详解

让我们来说一说MESI协议，已经了解过的读者可以跳过。缓存行有四种状态：

  • M - Modified (已修改) ：该缓存行数据只存在于该CPU核心中，且与主存中不一致
  • E - Exclusive (独占) ：该缓存行数据只存在于该CPU核心中， 且与主存一致
  • S - Share (共享) ：该缓存行数据存在于多个CPU核心中， 且与主存一致
  • I - Invalid (无效) ：该缓存行数据已经作废， 只能去别的核心或者主存读

举个例子了解一下 MESI 运作流程，假设内存中 count = 0， 核心 A，B分别读取该数据：

  1. 读入 (I → E) ： 核心 A 读取 count。由于只有 A 有，状态标记为 Exclusive 。

  2. 共享 (E → S) ： 核心 B 也读取 count。通过总线嗅探机制，核心 A 监听到请求，两者状态均变为 Shared 。

  3. 写前置 (S → M) ： 核心 A 要修改 count，做加1操作。它必须先发出 RFO (请求所有权) 信号：

    • 核心 A：状态变为 Modified ，核心A地缓存值变为 1 (注意此时主存还是 0 !)。
    • 核心 B：监听到信号，强制将本地缓存设为 Invalid (无效)。

  4. 同步 (M → S & I → S) ： 核心 B 尝试再次读取。通过总线嗅探机制，核心 A 将 1 写回内存并同步给 B。两者回归 Shared。（此时缓存与主存数据同步了）

纯正的MESI语义不会出现可见性问题！

真正值得我们注意的是， 在纯正的MESI语义下，当核心 A 发送 RFO 信号时，它必须同步等待核心 B 的 Acknowledge (确认反馈) 才能继续执行写操作。与此同时，核心 B 触发总线嗅探，监听到信号后，必须强行中断当前的执行流水线来处理失效逻辑。这种同步等待机制肯定能保证可见性，但是会导致双端 CPU 的指令流水线出现短暂挂起，带来性能损耗。

3. Store Buffer 与 Invalidate Queue

所以现代的CPU使用的不是纯正的MESI协议， 而是引入了两个关键组件：

  1. Store Buffer （存储缓冲区） ：核心 A 执行写操作时，不再同步等待其他核心的失效确认（ACK），而是将新值直接丢入 Store Buffer 并立即执行后续指令。待收到所有 ACK 后，硬件才异步将 Store Buffer 中的数据刷入 Cache。 （注！当前核心可以， 但是别的核心读不到当前核心Store Buffer的值，也就是说当前核心的修改对外界不可见，会出现不可见问题）
  2. Invalidate Queue（失效队列） ： 核心 B 收到失效广播后，为了不立即打断当前流水线，先回传确认信号（ACK），并将失效请求存入 Invalidate Queue。核心 B 会在周期空隙，再异步地将对应缓存行置为 I (Invalid)。 （注！也就是说在这个异步的时间窗口内， 其他核心修改的最新值对当前核心不可见，会出现脏读现象）

**这种同步确认转异步确认的方式， 就是“可见性”的根源。**大家也可以把 “可见性” 理解为硬件工程师为了彻底压榨CPU性能给我们软件工程师挖的一种坑， 不过同时也给了我们填坑的工具——那就是大名鼎鼎的 “内存屏障”。

4. CPU主要有三种内存屏障

  1. 写屏障（Store Barrier）

    • 物理语义：强制排空 Store Buffer。
    • 运行逻辑：要求 CPU 必须将缓冲区内所有待写入的数据刷入 Cache，并同步等待总线上所有核心返回的失效确认（ACK）。在这一过程完成前，屏障后的任何写指令均不得执行。
    • 解决问题：保障了写操作的即时全局可见性。

  2. 读屏障 (Load Barrier)

    • 物理语义：强制清空 Invalidate Queue。
    • 运行逻辑：要求 CPU 在执行后续读操作前，必须先处理完失效队列中累积的所有失效请求。
    • 解决问题：确保当前核心能读到外界修改的最新数据

  3. 全屏障 (Full Barrier)

    • 物理语义：Store Barrier + Load Barrier。
    • 运行逻辑：同时具备读写屏障能力，是一种最高规格的“同步栅栏”。它不仅强制刷新本地写缓冲区，还强制同步远程失效状态。

我们软件工程师在进行读写操作时可以加上对应的内存屏障来抑制CPU的优化操作， 相当于回到原始的MESI语义， 通过这样来保障线程安全。

5. Java内存模型 (JMM)

由于不同硬件架构对缓存一致性与内存屏障的实现并不相同（如x86），适配成本极高。为了屏蔽不同硬件之间的差异，Java 在硬件之上构建了一层逻辑抽象—— Java Memory Model（java内存模型JMM）

JMM 的本质就是一套内存一致性规范。它将复杂的硬件屏障指令抽象为统一的语义规范（如 Happens-before），使得开发者只需遵循 JMM 的规则编写并发代码，无需关心底层是 x86 的强模型还是 ARM 的弱模型。最终，由 JVM 负责将这些逻辑语义“翻译”为对应硬件平台的物理指令，实现"Write Once, Run Anywhere"。

JMM把运行时存储区抽象划分为工作内存与主存。工作内存是线程私有的， 在线程首次访问主存时为其划分工作内存。 线程在工作内存中的修改不一定要立刻同步到主存（会有数据不一致问题）， 线程对数据的读取可以只在工作内存中完成， 不一定非得到主存（会有脏读问题）。

同时JMM还抽象出了四种内存屏障：

  1. LoadLoad 屏障：确保屏障后的 load 操作不会直接复用工作内存中可能已经过期的旧值，而是强制 从主内存中获取最新的变量副本。
  2. StoreStore 屏障：语义：（该屏障主要作用于有序性， 这里仅做了解即可）它确保在执行后续的 write 之前，前面所有已经在工作内存中修改过的数据，必须已经成功执行了 store 和 write 操作，进入了主内存。
  3. LoadStore 屏障：语义：（该屏障主要作用于有序性， 这里仅做了解即可）保证“读”这个动作的上下文是完整的，不会被后续写操作刷回主内存的过程所干扰。
  4. StoreLoad 屏障：可见性语义：把当前工作内存中所有修改过的变量全部立刻刷回主内存。

6. 实例分析与汇编验证

举个例子来融会贯通， 打通软件与硬件之间的模糊边界：

Java

public class Main{
    static volatile int num = 0;

    public static void main(String[] args) {
        for(int i = 0; i < 1e5; i++){
            num++;
        }
        System.out.println(num);
    }
}

对于volatile修饰的变量，JMM规范要求在该变量的读取后加入 LoadLoad 与 LoadStore 屏障， 在该变量的写操作前加入 StoreStore ， 在写操作后加入 StoreLoad。

由于笔者本机为x86架构（强内存模型），无显式的Invalidate Queue，核心在收到RFO后会立即处理（立即感知外界修改，不会出现脏读）， 且该模型天然保障读读， 读写， 写写操作有序（有序性层面）。 因为硬件的天然保障， 所以LoadLoad， LoadStore， StoreStore 屏障在x86架构下会被JVM编译为空指令。但x86仍保留了StoreBuffer，“不可见问题” 依旧存在， 且允许写读操作重排序， 所以StoreLoad屏障在编译后不是空指令。

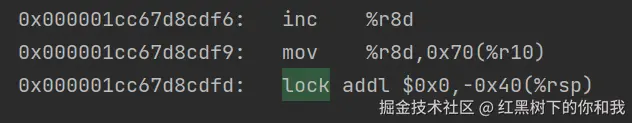

编译上述代码，然后让我们用hsdis来看看StoreLoad屏障最后长什么样子， 其核心汇编代码为：


  1. 第一步含义：将寄存器 %r8d 中的数值 自增 1。
  2. 第二步含义：将 %r8d（新值）移动到 0x70(%r10)（内存地址）。
  3. 第三步含义： “addl $0x0，-0x40(%rsp)” 本身含义为对当前栈顶的指针加0， 这是一个无意义操作， 但关键点在于其 “lock”前缀。 这就是JMM的StoreLoad屏障在x86架构下汇编成的最终样子 该lock前缀会触发 “全屏障” 效果， 强制刷新StoreBuffer并清空Invalidate Queue（当然，在x86架构下没有后者操作）。自此，这个被volatile修饰的num， 它的修改对别的核心可见了。

##注：“lock”前缀的功能不止如此，它还会锁定该数据缓存行并发出对应数据的RFO(请求所有权)信号， 让别的核心数据失效并独占改缓存行。这涉及到原子性的实现， 这里不过多展开。对原子性感兴趣的读者可以去读一读笔者的另一篇文章—— 《不中断就能保证原子性？大错特错！》

笔者寄语

写这篇博文不是为了钻牛角尖，而是为了看清真相。很多情况下我们确实可以只专注于业务代码而忽略其底层实现。但需要强调的是。并发领域绝非孤岛， 它与操作系统， JVM， 计算机体系结构本就同根同源。如果不这样深入挖掘， 我们就很难真正触摸到并发领域的本质。

文章的最后，感谢每一位看到这里的读者。

如果这篇文章对您有所启发，笔者深感荣幸。烦请各位读者给个三连， 笔者将不胜感激。
