Android布局资源的四种常用类型

用户9426118446291
1 阅读7分钟

在Android应用开发中，布局（Layout）是用户界面的骨架，决定了控件如何排列与展示。Android提供了多种布局容器，以满足不同场景下的界面设计需求。本文将详细介绍四种最经典、最常用的布局类型——LinearLayout（线性布局）、RelativeLayout（相对布局）、TableLayout（表格布局）和FrameLayout（帧布局），帮助您深入理解其特性、适用场景及最佳实践。

一、LinearLayout（线性布局）

LinearLayout是最基础、应用最广泛的布局之一。它将子视图按照单一方向（水平或垂直）依次排列，形成线性的结构。

1. 核心特性

  • 方向控制：通过android:orientation属性指定排列方向，可选vertical（垂直）或horizontal（水平）。若不设置，默认为水平。

  • 权重机制：通过android:layout_weight属性，可以为子视图分配剩余空间的占比。例如，在水平排列中，为两个子视图设置相同的权重（如1），它们将平分父容器的剩余宽度。这一特性在实现屏幕自适应布局时极为实用。

  • 对齐方式：

    • android:gravity：控制容器内所有子视图的整体对齐方式（如center、bottom等）。
    • android:layout_gravity：控制单个子视图在父容器中的对齐方式（需父容器有足够空间）。

2. 使用场景

  • 简单的列表式界面，如垂直排列的表单（用户名、密码输入框）。
  • 水平排列的按钮组或工具栏。
  • 搭配权重实现响应式布局，如左右比例固定的界面。

3. 示例代码

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal">

    <Button
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        android:text="按钮1" />

    <Button
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_weight="1"
        android:text="按钮2" />

    <Button
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_weight="2"
        android:text="按钮3" />
</LinearLayout>

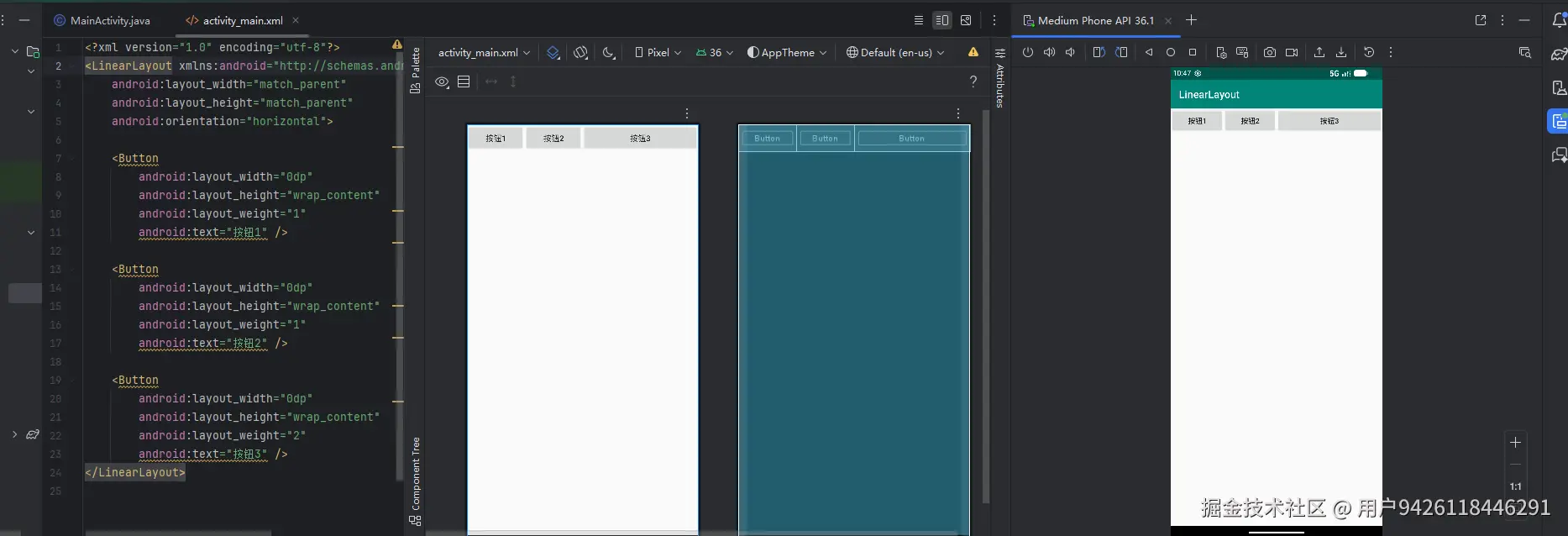

效果图展示


4. 注意事项

  • 使用layout_weight时，建议将对应方向的宽度或高度设为0dp，以避免系统进行额外的尺寸计算。
  • 过度嵌套LinearLayout会导致性能下降，应尽量保持布局层级扁平化。

二、RelativeLayout（相对布局）

RelativeLayout提供了更灵活的位置控制能力。它允许子视图相对于父容器或其他子视图进行定位，从而构建复杂、非线性的界面结构。

1. 核心特性

  • 相对于父容器定位：通过一系列以layout_alignParent开头的属性（如layout_alignParentTop、layout_centerInParent等），将子视图对齐到父布局的边界或居中。
  • 相对于其他子视图定位：通过layout_above、layout_below、layout_toLeftOf、layout_toRightOf等属性，使一个子视图位于另一个子视图的上、下、左、右。被参照的子视图必须拥有唯一的android:id，并且通常应定义在参照视图之前。

2. 使用场景

  • 界面元素之间存在明确相对关系的场景，如标题栏（左侧返回按钮、中间标题、右侧菜单）。
  • 需要将控件固定在某个角落（如“悬浮”按钮）。
  • 在ConstraintLayout出现之前，RelativeLayout常用于减少布局嵌套，优化性能。

3. 示例代码

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    style="@style/AppTheme"
    android:id="@+id/mainRelativelayout"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:padding="1dp"

    >
    <Button
        android:id="@+id/btn_one"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮1"
        android:layout_alignParentBottom="true"
        android:layout_marginBottom="20dp"/>
    <Button
        android:id="@+id/btn_two"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="按钮2"
        android:layout_centerHorizontal="true"
        android:layout_marginTop="260dp"/>

    <Button
        android:id="@+id/btn_three"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignBottom="@id/btn_two"
        android:layout_marginLeft="-5dp"
        android:layout_marginBottom="151dp"
        android:layout_toRightOf="@id/btn_two"
        android:text="按钮3" />
</RelativeLayout>

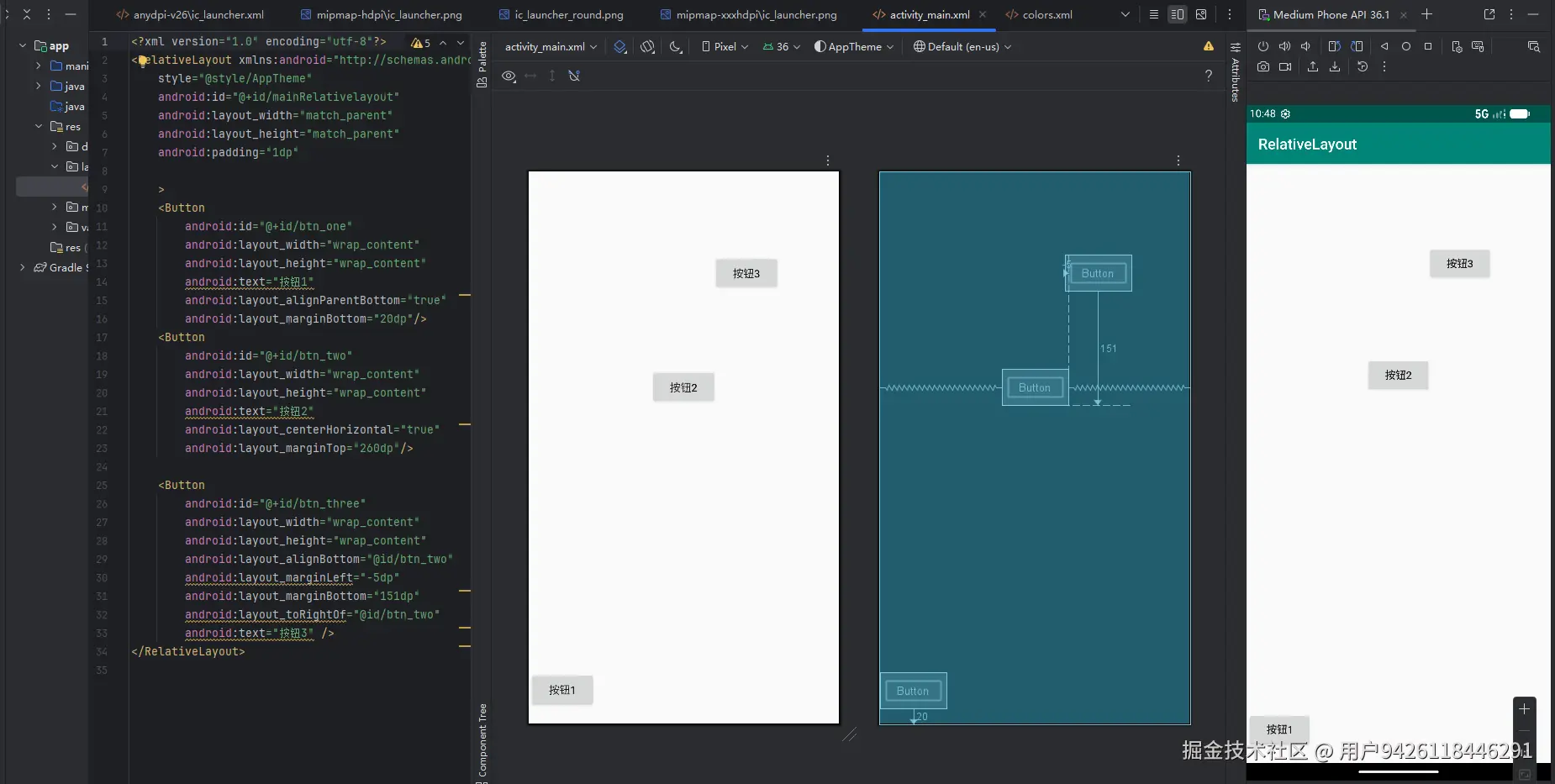

效果图展示


4. 注意事项

  • RelativeLayout会对子视图进行两次测量（measure），因此在性能上略逊于LinearLayout（未使用权重时）。对于简单的一维排列，建议优先使用LinearLayout。
  • 过多的相对关系会增加布局计算的复杂度，应合理设计。

三、TableLayout（表格布局）

TableLayout以表格的形式组织界面，类似于HTML中的<table>标签。它将界面划分为行和列，每行由TableRow定义，每行内的控件自动形成列。

1. 核心特性

  • 行列自动生成：无需显式声明列数，系统会根据每行中放入的控件数量自动决定列数。不同行的列数可以不同，系统会以最大列数为准。

  • 列控制属性：通过以下三个属性可以控制表格在不同屏幕上的适配行为：

    • android:stretchColumns：指定可被拉伸的列索引（从0开始），多列用逗号隔开，使该列填满屏幕剩余宽度。
    • android:shrinkColumns：指定可被收缩的列，当内容过多时防止被挤出屏幕。
    • android:collapseColumns：指定可被隐藏的列。

2. 使用场景

  • 设置界面中的属性列表（左侧名称、右侧值）。
  • 数据统计表格，如成绩表、价格表。
  • 计算器按键布局（多行多列）。

3. 示例代码

<?xml version="1.0" encoding="utf-8"?>
<TableLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:stretchColumns="2" >
    <TableRow>
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_column="0"
            android:text="按钮1" />
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_column="1"
            android:text="按钮2" />
    </TableRow>
    <TableRow>
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_column="1"
            android:text="按钮3" />
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_column="2"
            android:text="按钮4" />
    </TableRow>
    <TableRow>
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_column="2"
            android:text="按钮5" />
    </TableRow>
</TableLayout>

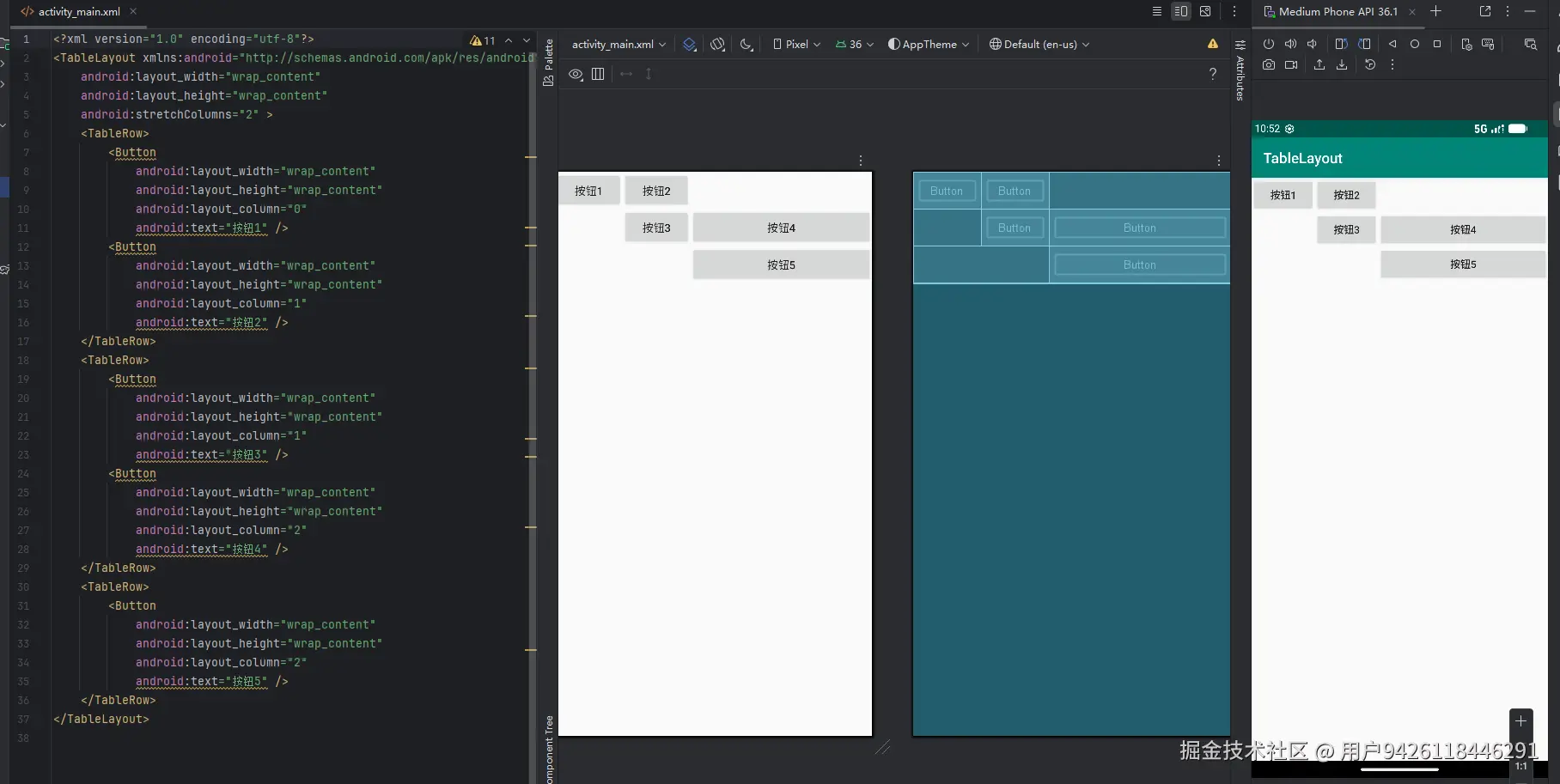

效果图展示


4. 注意事项

  • TableLayout继承自LinearLayout，性能特点与LinearLayout类似。
  • 当表格内容复杂时，建议配合其他布局使用，避免单一行列过多导致布局臃肿

四、FrameLayout（帧布局）

FrameLayout是最简单的布局容器之一。它默认将所有子视图堆叠在左上角（0,0）位置，后添加的视图会覆盖在先添加的视图之上。通过android:layout_gravity属性，可以控制子视图在容器中的对齐方式。

1. 核心特性

  • 堆叠显示：子视图以“帧”的形式叠加，适用于需要重叠效果的场景。
  • 位置控制：通过layout_gravity可指定子视图在父容器中的位置（如center、bottom等）。
  • 单一子视图常用：FrameLayout常用于仅包含一个子视图的情况，作为占位容器或根布局。

2. 使用场景

  • 实现一个视图覆盖在另一个视图之上的效果，如加载进度条覆盖在图片上。
  • 作为Fragment的容器（如<FrameLayout>作为Fragment的占位符）。
  • 实现简单的动画切换（如ViewFlipper的父容器）。

3. 示例代码

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <Button
        android:id="@+id/btn_one"
        android:layout_width="300dp"
        android:layout_height="300dp"
        android:layout_gravity="center"
        android:background="#ff0000" />
    <Button
        android:id="@+id/btn_two"
        android:layout_width="220dp"
        android:layout_height="220dp"
        android:layout_gravity="center"
        android:background="#00ff00" />
    <Button
        android:id="@+id/btn_three"
        android:layout_width="140dp"
        android:layout_height="140dp"
        android:layout_gravity="center"
        android:background="#0000ff" />
    <Button
        android:id="@+id/btn_four"
        android:layout_width="80dp"
        android:layout_height="80dp"
        android:layout_gravity="center"
        android:background="#ff1243" />
    <Button
        android:id="@+id/btn_five"
        android:layout_width="20dp"
        android:layout_height="20dp"
        android:layout_gravity="center"
        android:background="#324678" />
</FrameLayout>

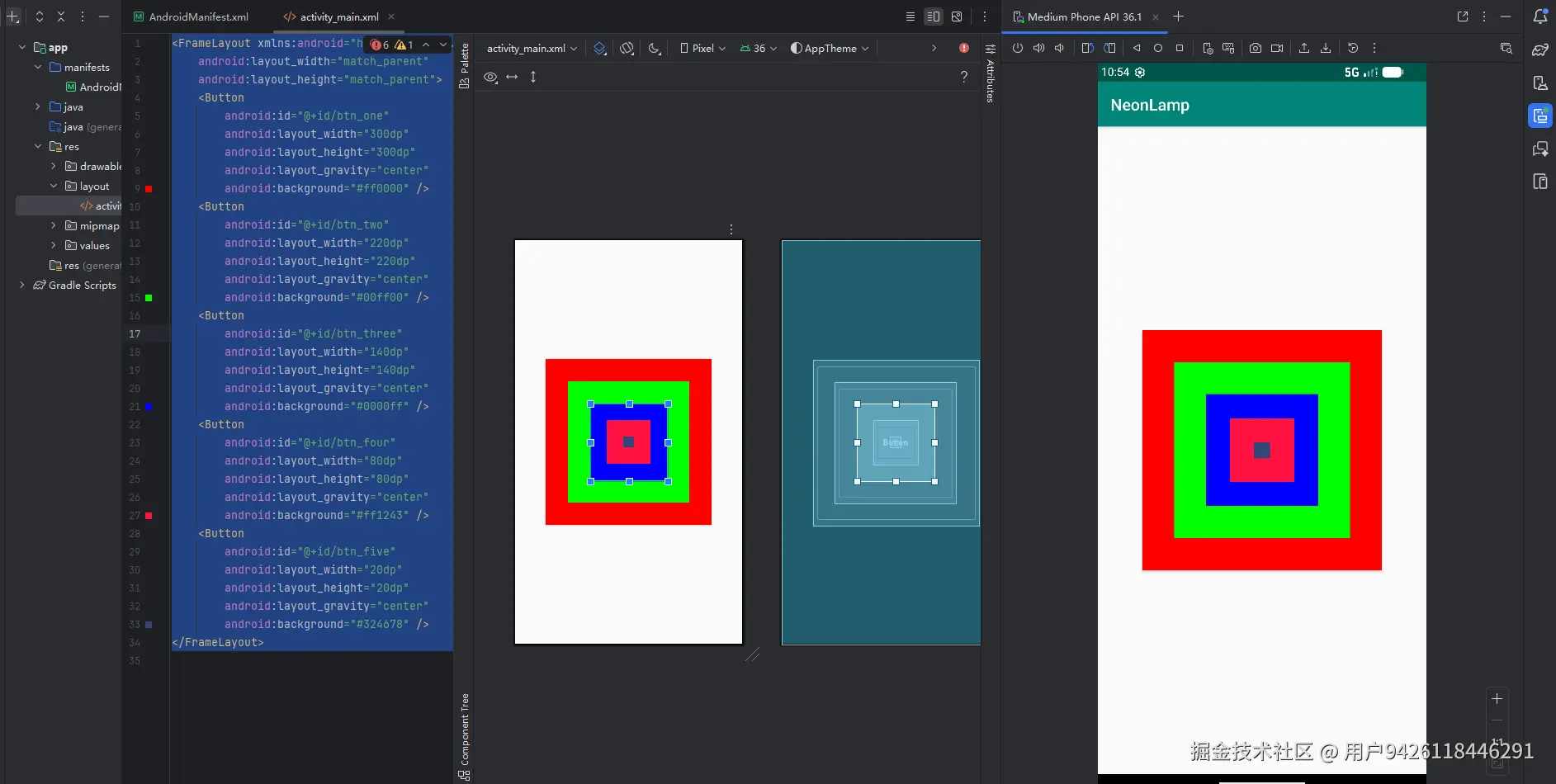

效果图展示


4. 注意事项

  • FrameLayout本身不提供复杂的定位能力，需要结合layout_gravity或子视图的margin来实现位置偏移。
  • 多个子视图重叠时，后定义的视图会显示在上层。若需控制叠放顺序，可使用android:foreground或调整子视图的绘制顺序。

四、结语

在Android开发中，合理选择布局类型是构建高性能、易维护界面的关键。首先，对于新项目，应优先采用 ConstraintLayout，它能以扁平化的方式实现复杂界面，有效减少嵌套层级，提升测量与绘制效率。若仍需使用传统布局，应遵循以下原则：LinearLayout 适合简单的一维排列（垂直或水平），未使用权重时仅需一次测量，性能最优；RelativeLayout 适用于元素间存在相对位置关系的场景，但需注意其两次测量的性能开销；TableLayout 专用于规律的行列数据展示，性能特点与 LinearLayout 相近；FrameLayout 则作为轻量级容器，常用于视图叠加或 Fragment 占位。无论采用何种布局，都应 避免过度嵌套，尽量保持布局树扁平化，并善用 <merge> 标签优化不必要的层级。通过合理权衡布局特性与性能影响，方能打造出界面流畅、结构清晰的 Android 应用。
