CFAR 检测算法库

面向雷达目标检测的 CFAR 算法与评估工具箱

统一接口与评估脚本，快速对比多类 CFAR 算法

【CFAR】【雷达检测】【虚警控制】【MATLAB】

📌 为什么选择

项目聚焦雷达检测中的虚警控制与多目标鲁棒性。提供从门限系数求解到检测与评估的完整链路。适合教学、对比与工程验证。

痛点方案
算法接口不统一统一 cfar_detect_xx 结构化输出
门限系数难求解解析公式与二分搜索封装
多目标干扰虚警高引入 OS/TM/CMLD/迭代类
评估脚本难复现evaluation 脚本集中管理
杂波模型难生成提供对数正态杂波生成器

🎯 核心价值

​​

🔬 学术研究价值

面向算法机理与对比研究的统一实现。

  • 统一公式对齐
  • 完整算法谱系
  • 可复现实验
  • 结构化输出

💼 工程应用价值

面向工程评估的轻量可用工具集。

  • 接口一致性
  • 参数可控性
  • 脚本即用性
  • 边界处理统一

⚡ 技术亮点

🌊 CA 与鲁棒 CFAR 对比

特性传统方案本方案
噪声估计方式简单均值均值/序统计/截断混合
多目标鲁棒性易受强回波影响显式抑制强干扰
门限求解方式手工推导解析公式 + 二分统一
边界处理策略实现分散左中右统一流程
接口输出形式返回格式不一结构体统一输出

📊 性能指标（实测数据）

数据来源：evaluation 脚本的蒙特卡洛仿真曲线

场景基线本方案结论
多目标 Pd-PfaCA-CFARGO/SO/OS曲线对比清晰
多目标 Pd-SNRCA-CFARTM/CMLD/OS鲁棒性提升趋势
对数正态 Pd-PfaCA/GO/SOOS-CFAR非均匀杂波更稳
对数正态 Pd-SNRCA/GO/SOOS-CFAR检测优势可见

🎯 多目标鲁棒检测能力

强调在强回波干扰下的稳定门限估计能力。

参数配置性能
参考窗长度 N64统计稳定性好
序统计比例 rate0.75强干扰抑制明显
迭代次数上限30收敛可控

🖥️ 运行环境

以 MATLAB 基础环境为核心，便于教学与工程复现。

  • 语言：MATLAB
  • 依赖：基础函数，无额外工具箱
  • 硬件：普通 PC 即可

📁 项目结构

CFAR/
 ├── detectors/            # 检测器实现
 │   ├── cfar_detect_ca.m  # CA-CFAR
 │   ├── cfar_detect_os.m  # OS-CFAR
 │   └── cfar_detect_icos.m # 迭代 OS-CFAR
 ├── evaluation/           # 评估脚本
 │   ├── eval_multitarget_pd_pfa.m
 │   └── eval_performance_vs_snr.m
 └── docs/                 # 文档体系
     ├── 算法文档.md        # 理论与公式
     └── 代码文档.md        # 接口与结构

📄 文档体系

文档覆盖算法原理与代码结构两个维度。

📘 算法文档

系统阐述 CFAR 公式、门限推导与算法谱系。

📒 代码文档

聚焦模块划分、接口规范与脚本流程。

💻 核心代码展示

🔥 门限系数求解

门限求解统一由解析式与二分搜索支撑。

function result = binary_search(scope, precision, func, varargin)
     target_pfa = varargin{end};
     func_args = varargin(1:end-1);
 ​
     while true
         result = mean(scope);
         pfa_calc = func(result, func_args{:});
         difference = 1 / pfa_calc - 1 / target_pfa;
 ​
         if abs(difference) < precision || abs(scope(1) - scope(2)) < 0.001
             return;
         elseif difference < 0
             scope(1) = result;
         else
             scope(2) = result;
         end
     end
 end

🌟 滑窗检测流程

滑窗检测统一处理左边界、中间、右边界。

function result = cfar_detect_ca(x, alpha, n_slide, n_guard)
     half_slide = n_slide / 2;
     half_guard = n_guard / 2;
     len = length(x);
 ​
     left_bound = 1 + half_guard + half_slide;
     right_bound = len - half_guard - half_slide;
 ​
     threshold = zeros(1, len);
     targets = [];
 ​
     for i = 1:(left_bound - 1)
         cell_right = x(i + half_guard + 1 : i + half_slide * 2 + half_guard);
         threshold(i) = mean(cell_right) * alpha;
         if threshold(i) < x(i)
             targets = [targets, i];
         end
     end
 ​
     for i = left_bound:right_bound
         cell_left = x(i - half_slide - half_guard : i - half_guard - 1);
         cell_right = x(i + half_guard + 1 : i + half_guard + half_slide);
         threshold(i) = (mean(cell_left) + mean(cell_right)) / 2 * alpha;
         if threshold(i) < x(i)
             targets = [targets, i];
         end
     end
 ​
     for i = (right_bound + 1):len
         cell_left = x(i - half_guard - half_slide * 2 : i - half_guard - 1);
         threshold(i) = mean(cell_left) * alpha;
         if threshold(i) < x(i)
             targets = [targets, i];
         end
     end
 ​
     result.name = 'CFAR_CA';
     result.threshold = threshold;
     result.targets = targets;
 end

🚀 鲁棒检测流程

引入序统计或截断策略抑制强干扰。

function result = cfar_detect_icos(x, Pfa, n_slide, n_guard, rate)
     half_slide = n_slide / 2;
     half_guard = n_guard / 2;
     len = length(x);
     max_iter = 30;
 ​
     left_bound = 1 + half_guard + half_slide;
     right_bound = len - half_guard - half_slide;
 ​
     threshold = zeros(1, len);
     targets = [];
 ​
     for i = 1:(left_bound - 1)
         ref_cells = x(i + half_guard + 1 : i + half_slide * 2 + half_guard);
         alpha = calc_threshold_os(Pfa, length(ref_cells), rate);
         for iter = 1:max_iter
             ref_sorted = sort(ref_cells);
             k = ceil(rate * length(ref_cells));
             t = ref_sorted(k) * alpha;
             ref_cells = ref_cells(ref_cells <= t);
             new_alpha = calc_threshold_os(Pfa, length(ref_cells), rate);
             if new_alpha == alpha
                 break;
             end
             alpha = new_alpha;
         end
         ref_sorted = sort(ref_cells);
         k = ceil(rate * length(ref_cells));
         threshold(i) = ref_sorted(k) * alpha;
         if threshold(i) < x(i)
             targets = [targets, i];
         end
     end
 ​
     for i = left_bound:right_bound
         cell_left = x(i - half_slide - half_guard : i - half_guard - 1);
         cell_right = x(i + half_guard + 1 : i + half_guard + half_slide);
         ref_cells = [cell_left, cell_right];
         alpha = calc_threshold_os(Pfa, length(ref_cells), rate);
         for iter = 1:max_iter
             ref_sorted = sort(ref_cells);
             k = ceil(rate * length(ref_cells));
             t = ref_sorted(k) * alpha;
             ref_cells = ref_cells(ref_cells <= t);
             new_alpha = calc_threshold_os(Pfa, length(ref_cells), rate);
             if new_alpha == alpha
                 break;
             end
             alpha = new_alpha;
         end
         ref_sorted = sort(ref_cells);
         k = ceil(rate * length(ref_cells));
         threshold(i) = ref_sorted(k) * alpha;
         if threshold(i) < x(i)
             targets = [targets, i];
         end
     end
 ​
     result.name = 'CFAR_ICOS';
     result.threshold = threshold;
     result.targets = targets;
 end

🎬 一键运行

# 打开 MATLAB 并进入工程目录
 # 将 utils/pfa/threshold/detectors 加入路径
 # 运行 evaluation 中的评估脚本

结果预览

输出 Pd-Pfa 与 Pd-SNR 对比曲线。

多算法性能曲线对比图。

📸 演示图片预览

示意图用于展示关键性能曲线与检测效果。

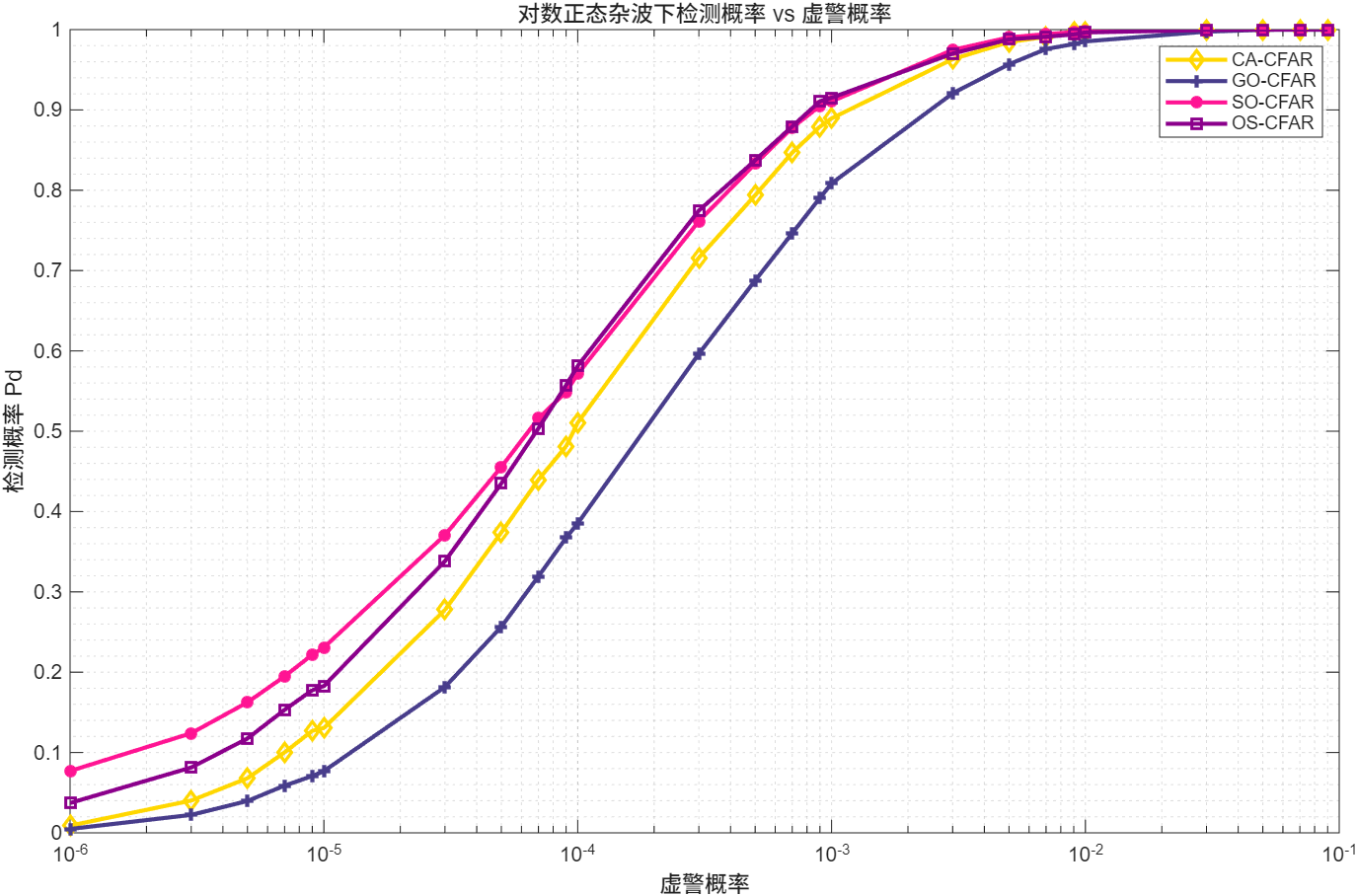

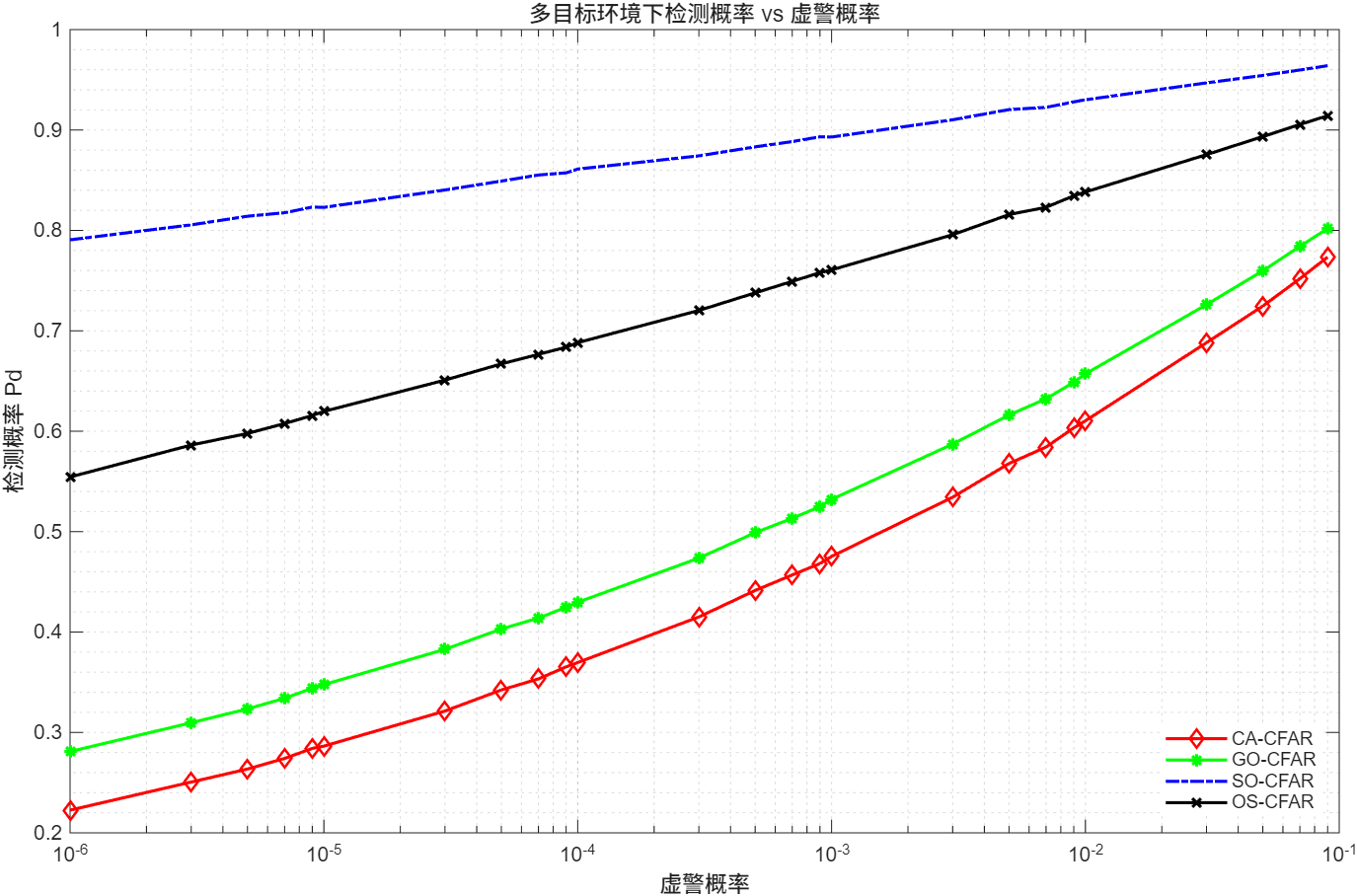

  • Pd-Pfa 曲线对比

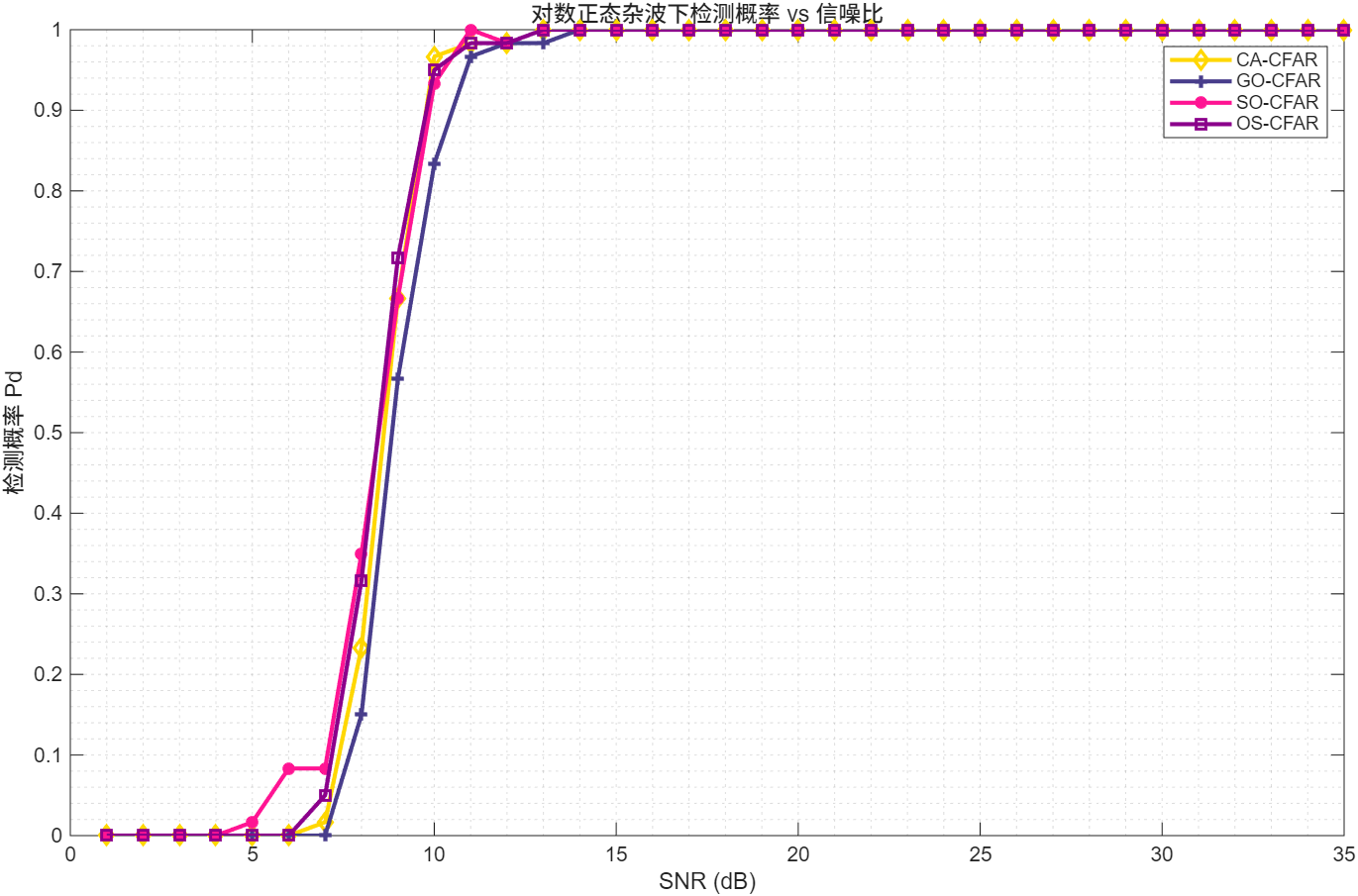

  • Pd-SNR 曲线对比
  • 多目标检测示意
  • 门限序列示意
  • 杂波分布示意


🛒 获取方式

本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【3GPP 仿真实验室】进行获取。
