从零起步学习JVM|| 第二章：JVM基本组成及JVM内存区域详解

​

 Q1：JVM由哪些部分组成？

A1:

1. 类加载器子系统 (Class Loader Subsystem)

负责加载、链接和初始化类。它将 .class 文件加载到内存中，并生成对应的 java.lang.Class 对象。

• 功能：

  • 加载 (Loading) ：查找并读取类的二进制数据。
  • 链接 (Linking) ：验证、准备、解析（将符号引用替换为直接引用）。
  • 初始化 (Initialization) ：执行类构造器 <clinit>() 方法，给静态变量赋初值。

• 分类（双亲委派模型）：

  • 启动类加载器 (Bootstrap ClassLoader) ：加载核心类库（rt.jar 等），由 C++ 实现。
  • 平台类加载器 (Platform ClassLoader) ：Java 9 之前称为扩展类加载器，加载扩展类库。
  • 应用类加载器 (Application ClassLoader) ：加载用户类路径（Classpath）下的类。

2. 运行时数据区 (Runtime Data Area)

这是 JVM 的内存模型，是 JVM 规范中最核心的部分。它分为线程私有和线程共享两大部分：

线程私有（随线程生灭）

1. 程序计数器 (Program Counter Register) ：

   • 记录当前线程所执行的字节码的行号指示器。
   • 是唯一一个在 JVM 规范中没有规定任何 OutOfMemoryError 情况的区域。

2. Java 虚拟机栈 (Java Virtual Machine Stack) ：

   • 描述 Java 方法执行的内存模型。
   • 每个方法执行时会创建一个栈帧 (Stack Frame) ，用于存储局部变量表、操作数栈、动态链接、方法出口等信息。
   • 可能抛出 StackOverflowError（栈深度过深）或 OutOfMemoryError（栈扩展失败）。

3. 本地方法栈 (Native Method Stack) ：

   • 与虚拟机栈作用相似，但服务于 Native 方法（通常由 C/C++ 编写）。

线程共享（随 JVM 生灭）

1. 堆 (Heap) ：

   • 最大的一块内存区域。
   • 存放对象实例和数组。
   • 是垃圾收集器 (Garbage Collector) 管理的主要区域。
   • 可能抛出 OutOfMemoryError。

2. 方法区 (Method Area) / 元空间 (Metaspace) ：

   • 存储已被虚拟机加载的类信息、常量、静态变量、即时编译器编译后的代码缓存等。
   • 注意：在 Java 8 及之后，方法区的实现由“永久代 (PermGen)"改为“元空间 (Metaspace)"，直接使用本地内存，不再受 JVM 堆内存限制（但受物理内存限制）。

3. 执行引擎 (Execution Engine)

负责执行字节码，是 JVM 的核心。

• 解释器 (Interpreter) ：

  • 逐行读取字节码并立即执行。启动速度快，但运行效率相对较低。

• 即时编译器 (JIT Compiler, Just-In-Time) ：

  • 将热点代码（频繁执行的代码）编译成本地机器码，并缓存起来。
  • 下次执行时直接运行机器码，大幅提升运行效率。
  • HotSpot 虚拟机中包含 C1（客户端编译器）和 C2（服务器端编译器）。

• 垃圾回收器 (Garbage Collector) ：

  • 虽然 GC 主要作用于堆内存，但在架构上常被视为执行引擎的一部分或独立模块。
  • 负责自动回收不再使用的对象，释放内存。

4. 本地方法接口 (Native Interface)

• 即 JNI (Java Native Interface) 。
• 它的作用是融合不同的编程语言为 Java 所用。
• 当 Java 代码需要调用非 Java 语言（如 C、C++）编写的方法时，通过 JNI 进行交互。

Q2：JVM内存区域是什么样的？

A2：

下图来自Java内存区域详解（重点） | JavaGuide

一、线程私有区域（随线程创建/销毁）

1. 程序计数器（Program Counter Register）

• 作用：记录当前线程正在执行的字节码指令地址（行号指示器）。

• 特点：

  • 是唯一不会发生 OutOfMemoryError 的区域。
  • 线程切换时，PC 计数器会保存当前执行位置，恢复时继续执行。
  • 若执行的是 Native 方法，计数器值为空（Undefined）。

2. Java 虚拟机栈（Java Virtual Machine Stack）

• 作用：描述 Java 方法执行的内存模型，每个方法调用会创建一个栈帧（Stack Frame） 。

• 栈帧包含：

  • 局部变量表（Local Variables）
  • 操作数栈（Operand Stack）
  • 动态链接（Dynamic Linking）
  • 方法返回地址（Return Address）

• 异常：

  • StackOverflowError：线程请求栈深度超过虚拟机允许的最大深度（如递归过深）。
  • OutOfMemoryError：栈可动态扩展时，扩展失败。

3. 本地方法栈（Native Method Stack）

• 作用：为 Native 方法（C/C++ 编写）服务，与虚拟机栈功能类似。
• 特点：具体实现由虚拟机自行决定，HotSpot 将其与 Java 虚拟机栈合二为一。

---

二、线程共享区域（随 JVM 启动/销毁）

4. 堆（Heap）

• 作用：最大的内存区域，存放对象实例和数组。

• 特点：

  • 垃圾收集器（GC）管理的主要区域，几乎所有对象都在堆上分配。

  • 可细分为 新生代（Young Generation） 和 老年代（Old Generation） （HotSpot 实现）：

    • 新生代：Eden 区 + Survivor 区（From/To）
    • 老年代：存放长期存活对象

  • 可通过 -Xms（初始堆大小）和 -Xmx（最大堆大小）调整。

• 异常：OutOfMemoryError: Java heap space（堆内存不足）。

5. 方法区（Method Area）

• 作用：存储类元数据，包括：

  • 类信息（字段、方法、接口等）
  • 运行时常量池（Runtime Constant Pool）
  • 静态变量
  • JIT 编译后的代码缓存

• 重要演变：

  • Java 7 及之前：HotSpot 使用 永久代（PermGen） 实现方法区，位于 JVM 堆内。

  • Java 8 及之后：永久代被移除，改用 元空间（Metaspace） ，使用本地内存（Native Memory） ，不再受 -Xmx 限制。

    • 元空间大小默认仅受系统物理内存限制，可通过 -XX:MaxMetaspaceSize 限制。
    • 类元数据的垃圾回收更高效，避免了永久代常见的 OutOfMemoryError: PermGen space 问题。

• 异常：OutOfMemoryError: Metaspace（元空间耗尽）。

💡 运行时常量池 是方法区的一部分，用于存放编译期生成的字面量和符号引用，在类加载后存入。例如 String s = "hello" 中的 "hello" 会进入常量池。

Q3：Java堆空间的基本结构是什么样子的？

A3：

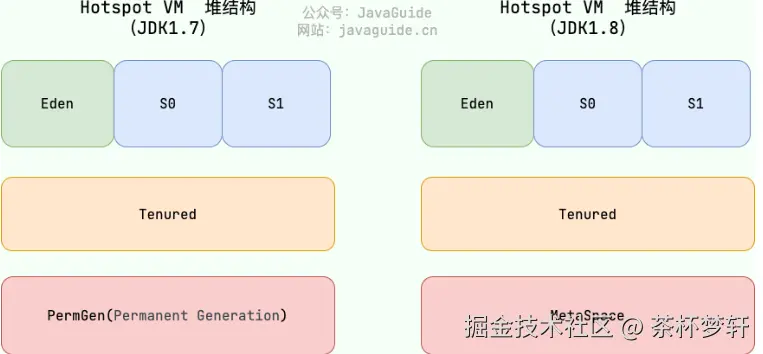

下图来自JVM垃圾回收详解（重点） | JavaGuide

新生代（Young Generation）

• Eden 区：新对象优先分配于此（TLAB 优化下线程本地分配）。

• Survivor 区（S0/S1）：

  • Minor GC 时，Eden + From Survivor 中存活对象复制到 To Survivor。
  • 每次 GC 后 S0/S1 角色互换（“复制算法”核心）。
  • 对象年龄 +1，达到阈值（-XX:MaxTenuringThreshold，默认15）晋升老年代。

• 特点：高频 Minor GC（Stop-The-World 时间短），回收“朝生夕死”对象。

 老年代（Old/Tenured Generation）

• 存放：

  • 经多次 Minor GC 仍存活的对象
  • 大对象（-XX:PretenureSizeThreshold 直接分配至此）
  • Survivor 空间不足时的担保晋升对象

• GC 行为：触发 Major GC / Full GC（耗时长，需避免频繁发生）。

Q4：Java虚拟机栈和栈帧是什么？

A3：

​

​
