Android 布局资源四种常用类型详解

用户517223157480
0 阅读4分钟

Android 布局资源位于 res/layout/ 目录下，用于定义界面的结构、控件位置与层级关系。下面详细介绍开发中最核心、最常用的四种布局：

  1. LinearLayout（线性布局）
  2. RelativeLayout（相对布局）
  3. FrameLayout（帧布局）
  4. ConstraintLayout（约束布局）

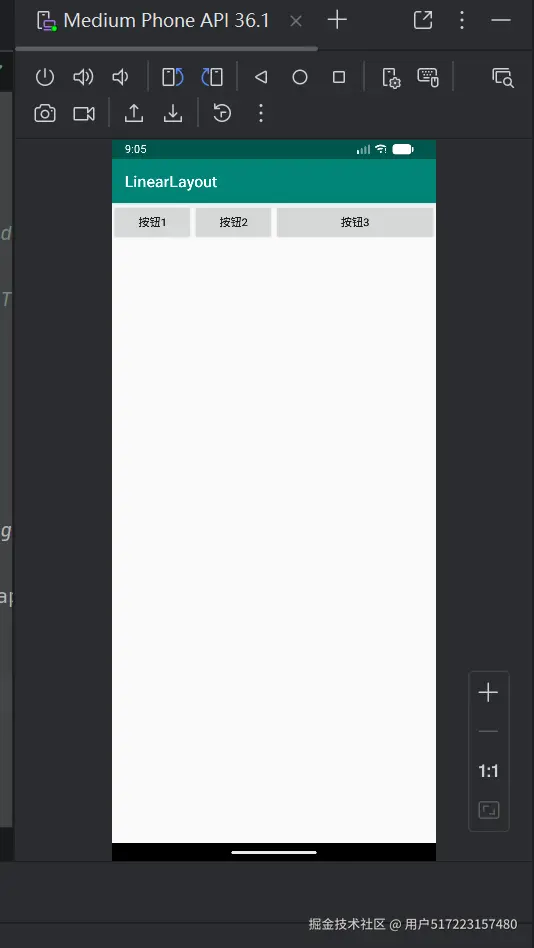

一、LinearLayout（线性布局）


1. 基本概念

LinearLayout 是 Android 中最基础、最常用的布局，它会将所有子控件按照水平或垂直方向依次线性排列，像排队一样，不会重叠。

2. 核心属性

（1）android:orientation

决定排列方向：

  • vertical：垂直排列（从上到下）
  • horizontal：水平排列（从左到右）

（2）android:layout_weight

权重属性，用于按比例分配父布局剩余空间，是实现自适应界面的关键。

  • 必须配合 0dp 使用（宽度或高度设为 0dp）
  • 权重值越大，占比越大

（3）android:gravity

控制子控件在布局内部的对齐方式：

  • center：居中
  • center_horizontal：水平居中
  • center_vertical：垂直居中
  • left / right / top / bottom

（4）android:layout_gravity

子控件自身在父布局中的对齐方式。

3. 优点

  • 简单直观，易于理解和维护
  • 权重系统非常适合比例布局
  • 性能轻量

4. 缺点

  • 复杂界面需要多层嵌套，容易导致性能问题
  • 不适合不规则定位

5. 适用场景

  • 表单、列表项、按钮横排
  • 需要按比例分配空间的界面

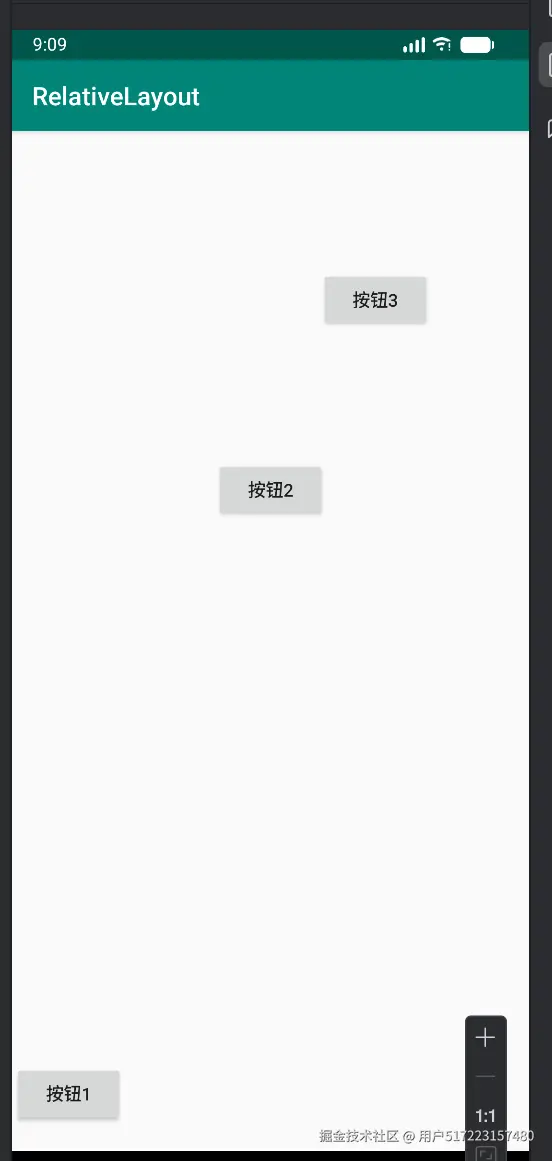

二、RelativeLayout（相对布局）


1. 基本概念

RelativeLayout 允许子控件相对于父布局或其他兄弟控件进行定位，自由度远高于 LinearLayout，可大幅减少嵌套。

2. 核心属性分类

（1）相对于父布局

  • layout_centerInParent="true"：在父布局居中
  • layout_alignParentTop：顶部对齐父布局
  • layout_alignParentBottom：底部对齐
  • layout_alignParentLeft/Right：左右对齐

（2）相对于其他控件

  • layout_below="@id/xxx"：位于某控件下方
  • layout_above="@id/xxx"：位于某控件上方
  • layout_toLeftOf / layout_toRightOf
  • layout_alignTop / layout_alignBottom：对齐某控件边缘

3. 优点

  • 定位灵活，适合复杂界面
  • 减少布局嵌套层级

4. 缺点

  • 关系复杂时容易出现依赖混乱
  • 性能略低于 LinearLayout
  • 已逐渐被 ConstraintLayout 替代

5. 适用场景

  • 个人中心、详情页、不规则定位界面
  • 中等复杂度 UI

三、FrameLayout（帧布局）


1. 基本概念

FrameLayout 是最简单、最轻量的布局，所有子控件默认叠加在左上角，后添加的控件会覆盖在先添加的控件之上。

2. 核心属性

只有一个关键对齐属性：

  • android:layout_gravity：控制子控件在帧布局中的位置（center、top、bottom 等）

3. 优点

  • 渲染速度极快
  • 结构最简单
  • 非常适合作为容器

4. 缺点

  • 几乎没有定位能力，只能叠加或简单对齐
  • 不适合复杂界面

5. 适用场景

  • Fragment 容器
  • 图片 + 文字遮罩层
  • 加载动画、悬浮控件
  • 卡片层叠效果

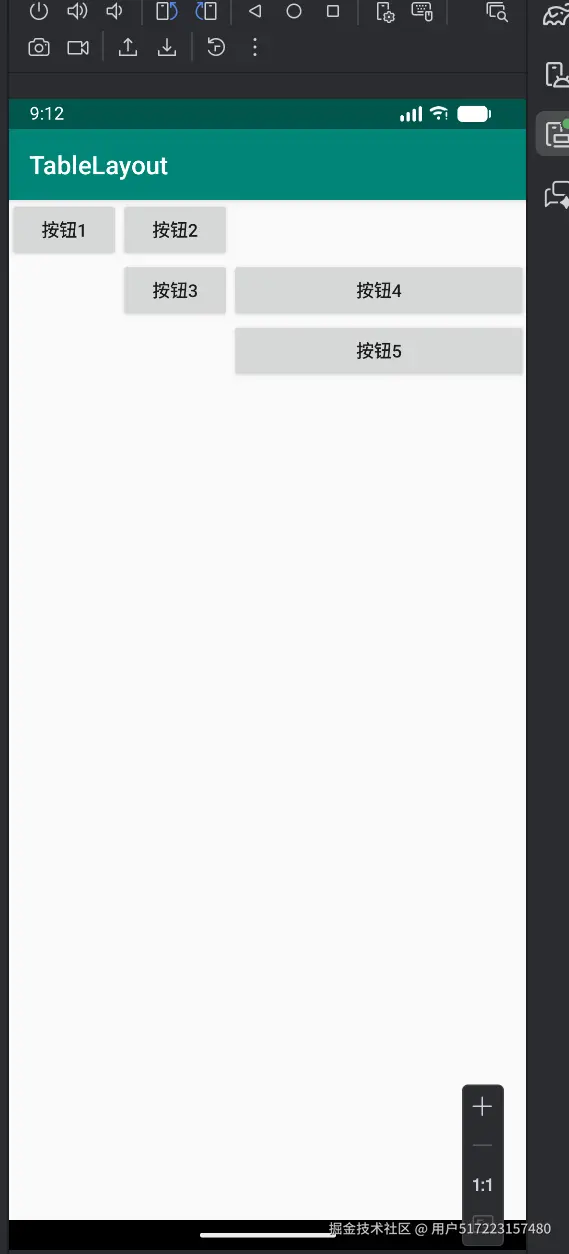

四、TableLayout（表格布局）


1. 基本概念

TableLayout 是以行和列的形式排列控件，像 HTML 表格一样，一行一行、一列一列对齐。

它继承自 LinearLayout，垂直排列。

2. 核心结构

  • <TableLayout> ：表格根布局
  • <TableRow> ：表格的每一行（必须放在 TableLayout 里）
  • 控件：自动成为表格的一列

3. 核心属性

TableLayout 属性

  • **android:stretchColumns**设置可拉伸的列（用列号，从 0 开始，* 表示所有列）
  • **android:shrinkColumns**设置可收缩的列（内容过长时自动压缩）
  • **android:collapseColumns**隐藏指定列

TableRow 属性

  • 内部控件会自动平分宽度，按列排列
  • 无需设置宽高，会自动适配

4. 优点

  • 天然适合表单、网格、对齐整齐的界面
  • 不用手动计算位置，自动对齐
  • 结构清晰，适合表单类页面

5. 缺点

  • 不够灵活，只能按表格形式排列
  • 复杂 UI 不适用

6. 适用场景

  • 登录表单
  • 注册表单
  • 整齐对齐的信息展示（个人资料、设置页）

五、四种布局对比总结（清晰版）

表格

布局定位方式优点缺点适用场景
LinearLayout线性排列简单、权重好用嵌套多简单线性界面
RelativeLayout相对位置灵活、少嵌套关系复杂中等复杂 UI
FrameLayout层叠覆盖最轻量、最快定位弱容器、遮罩、Fragment
TableLayout表格行列自动对齐、适合表单不够灵活表单、资料页、整齐列表
