计算节点数据面： ovn-controller 和 ovs 之间的关系

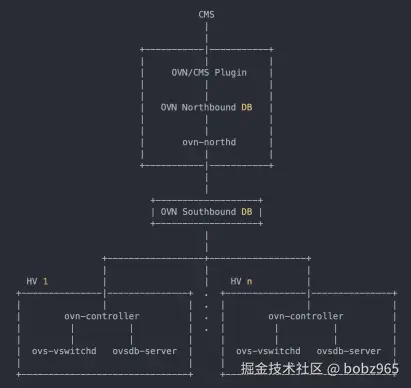

这张图展示的是 OVN (Open Virtual Network) 在计算节点（Chassis）上的数据面架构。其核心逻辑是将上层的逻辑网络意图转化为底层的物理转发行为。

核心组件功能定义与作用

1. OVN-Controller

• 定义：OVN 在每个节点上的代理进程（Agent），是 OVN 的“地方大脑”。

• 作用：

  • 翻译官：它连接到集群的 SB DB (Southbound Database) ，获取逻辑流表（Logical Flows），并根据当前节点的物理拓扑将其翻译成 OpenFlow 流表。
  • 控制器：通过 OpenFlow 协议向 vswitchd 下发流表，控制报文转发逻辑。
  • 状态汇报：监控本地 OVSDB 里的配置（如网口状态），并将这些本地信息反馈给 SB DB，实现逻辑层与物理层的同步。

2. OVSDB (ovsdb-server)

• 定义：Open vSwitch 的配置数据库服务器。

• 作用：

  • 配置中心：存储本地虚拟交换机（OVS）的静态配置信息，例如网桥（Bridge）的创建、Patch Port 的连接、QoS 设置等。
  • 信息桥梁：图中显示 OVSDB 同时服务于 OVN-Controller（提供本地端口信息）和 vswitchd（提供交换机配置指令）。它不处理具体报文，只负责管理“元数据”。

3. vswitchd (ovs-vswitchd)

• 定义：Open vSwitch 的用户态核心守护进程。

• 作用：

  • 流表管理：接收来自 OVN-Controller 的 OpenFlow 指令，并在内存中维护流表（Slow Path）。
  • 转发决策：当内核态无法处理首包时（Miss），报文会上送到 vswitchd 进行查表匹配。
  • ** datapath 控制**：它负责将生成的精准流表下发到内核模块，确保后续报文能直接在内核态快速转发。

4. kernel module (openvswitch.ko)

• 定义：OVS 的内核态数据路径（Datapath）。

• 作用：

  • 执行器 (Fast Path) ：负责报文的实际转发、封包/解包（如 Geneve、VXLAN）、NAT 和负载均衡执行。
  • 性能保障：基于流表缓存机制，报文在内核态直接处理，避免了频繁的用户态/内核态切换，是整个数据面的性能瓶颈所在。

逻辑交互流程 (根据图中箭头)

1. 感知与交互：OVN-Controller 通过监控 OVSDB 感知本地端口的变化（如 Pod 启动），同时从云端的 SB DB 获取逻辑拓扑。
2. 流表下发：OVN-Controller 计算出 OpenFlow 流表，发送给 vswitchd。
3. 配置读取：vswitchd 从 OVSDB 获取网桥和端口的底层配置信息，结合 OpenFlow 流表构建转发逻辑。
4. 硬件加速/内核转发：vswitchd 将处理后的转发规则（Datapath flows）同步到 kernel module，实现高速报文交换。

第一性原理视角

从底层逻辑看，这套架构实现了控制平面（OVN-Controller）与数据平面（OVS-vswitchd/Kernel）的解耦。OVN-Controller 负责“想”（算法和逻辑），而 vswitchd 和 kernel module 负责“做”（报文查表与动作执行）。
