在高端制造、科学研究与医疗诊断领域，精密仪表是探索未知、保证品质的“眼睛”和“标尺”。无论是分析物质成分的光 谱仪，还是监控生命体征的医疗设备，其核心价值都建立在“精准”二字之上。这份精准的源头，不仅来自精密的传感器和强大的处理器，更依赖于一组绝对可靠、万无一失的核心数据——校准参数、配置信息和用户设定。这些数据一旦丢失或发生丝毫偏差，整台昂贵的设备便可能沦为一堆失去灵魂的硬件。
然而，工业现场的电磁噪声、实验室中频繁的开关机操作，都对这些核心数据的存储构成了持续的威胁。为应对这一挑战，本文将深入介绍一套基于ST意法半导体高性能主控STM32H7B0与CS创世工业级SD NAND存储芯片（CSNP4GCR01-DPW）构建的高可靠性仪表解决方案。该方案旨在为精密测量设备提供一个稳定、长效的“数字保险箱”，守护其精准之魂。
一、应用产品介绍：精密仪表——科技之眼的基石
精密仪表是一个宽泛的概念，涵盖了从工业自动化产线上的过程分析仪，到生物实验室里的基因测序仪，再到计量科学中的基准设备。尽管应用千差万别，但它们对内部存储芯片的需求却高度一致且极为苛刻：
（一）数据的绝对完整性
这是压倒一切的首要需求。仪表出厂前经过精密校准的数据，是其一切测算的基础。这些数据必须被永久、无误地保存。任何形式的数据损坏都意味着设备精度的丧失，需要昂贵的返厂校准，造成巨大的经济损失和时间成本。
（二）配置的即时加载与安全存储
现代仪表通常具备复杂的配置选项，如测量模式、通信协议、显示界面等。用户进行的个性化设置需要被安全地保存，并在每次开机时快速加载。存储单元必须保证在任何意外断电情况下，用户配置都不会丢失。
（三）长周期的历史数据与日志追溯
为了满足质量管理和法规遵从（如医疗、食品行业）的要求，仪表需要记录详细的操作日志和历史测量数据。这就要求存储芯片必须拥有极高的擦写（P/E）寿命和长期的数据保持能力，以承受数年乃至十数年的持续数据记录。
二、技术方案介绍：构建精准而强大的测量核心
为打造一款能够胜任高端测量任务的精密仪表，我们的技术方案，每一个环节都以“精准可靠”为最高准-则。

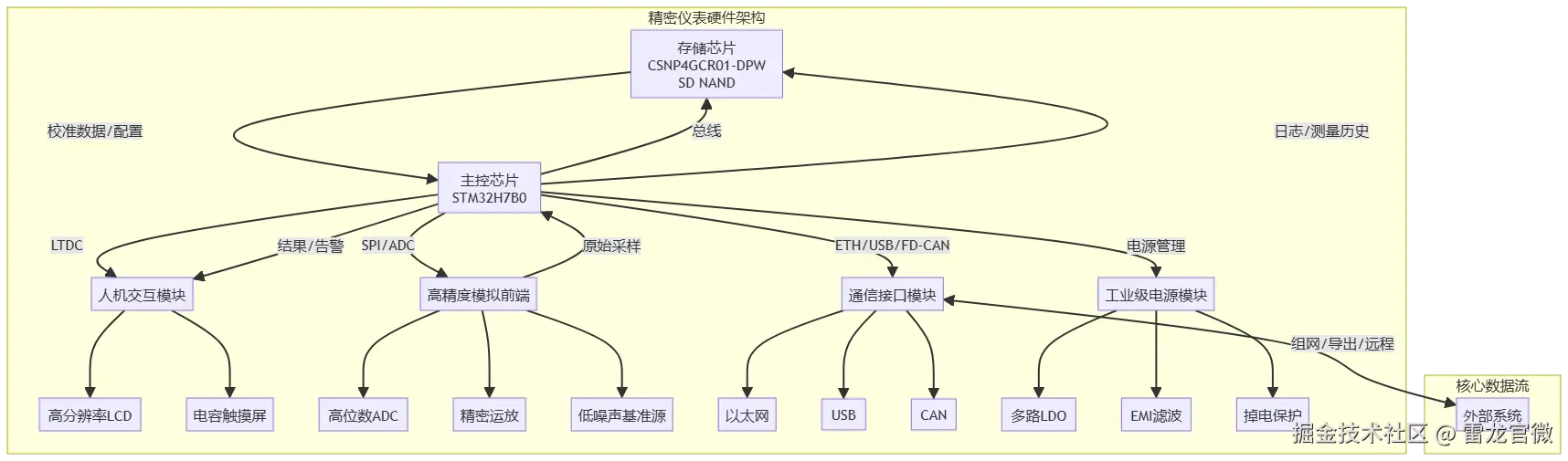

主控芯片（大脑）：选用ST的STM32H7B0系列高性能MCU。其强大的运算能力和丰富的外设，为复杂的信号处理和图形化用户界面（GUI）提供了坚实的硬件基础。
存储芯片（记忆保险箱）：采用CS创世SD NAND（CSNP4GCR01-DPW）。它并非简单的存储介质，而是整个仪表精度与可靠性的“压舱石”，其工业级的特性与精密仪表的需求完美契合。
人机交互模块：配备高分辨率的LCD触摸屏，结合主控强大的图形处理能力，提供流畅、直观的操作体验。
高精度模拟前端：包含高位数的ADC、精密运放和低噪声基准源，是保证测量精度的物理基础。
通信接口模块：集成以太网、USB、CAN等多种接口，便于设备组网、数据导出和远程控制。
三、核心技术模块深度剖析
（一）主控芯片“大脑”：STM32H7B0

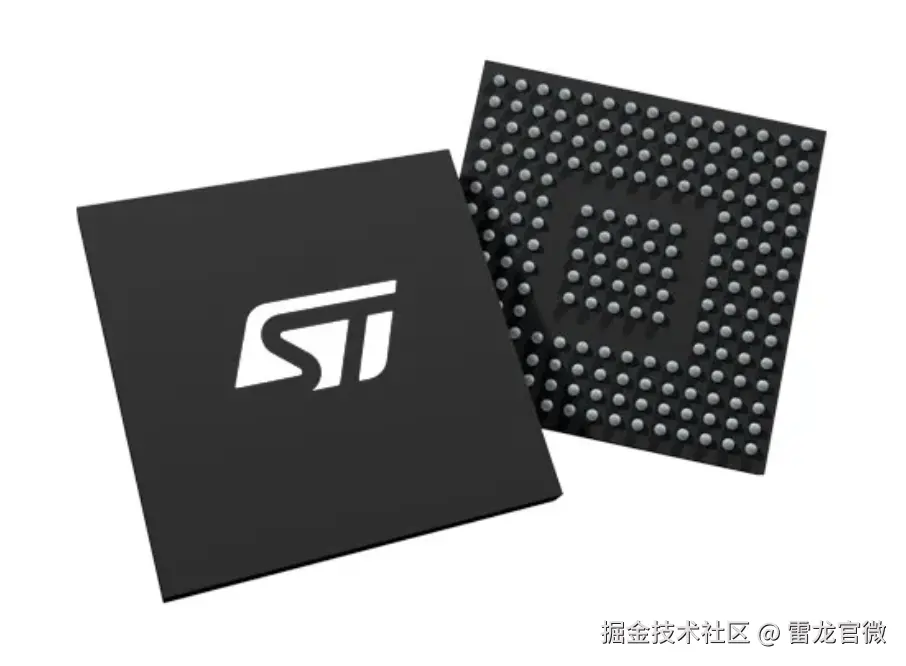

本方案的控制核心——STM32H7B0，是一款基于ARM® Cortex®-M7内核的超高性能微控制器，其主频高达280MHz，并集成了双精度FPU（浮点运算单元）和Chrom-ART 图形加速器。这使其不仅能轻松胜任复杂的测量算法和实时信号处理，还能驱动绚丽流畅的图形用户界面，极大地提升了现代仪表的用户体验。
至关重要的是，STM32H7B0芯片内部集成了一个高性能的SDMMC接口，支持4位数据模式，能够与存储设备进行高速数据交换。这使其可以与CS创世SD NAND芯片实现无缝的硬件直连，为仪表核心参数的快速加载和海量数据的稳定存储提供了高效的硬件通道。

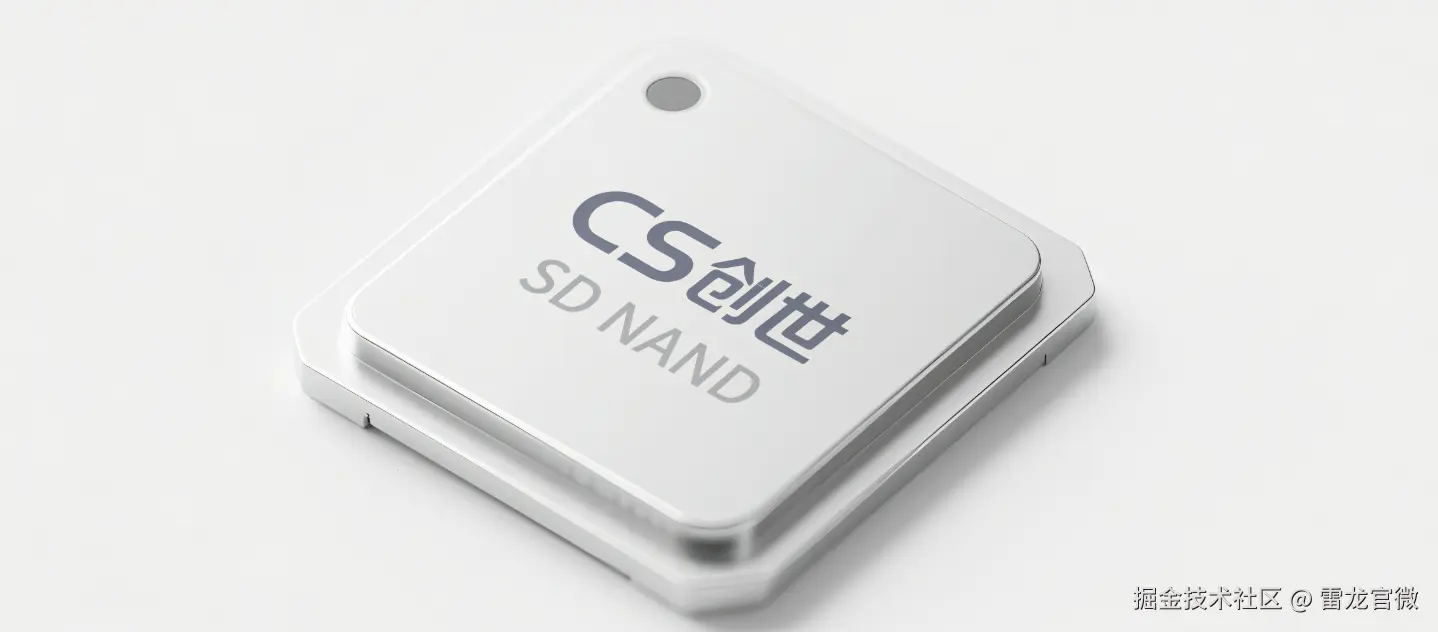

（二）存储芯片“基石”：CS创世 CSNP4GCR01-DPW
在精密仪表中，如果说主控是进行思考和计算的“大脑”，那么存储芯片就是承载知识和经验的“长期记忆库”。它的任何一丝不稳，都将导致整个系统“失忆”或“认知错乱”。本方案采用的CS创世CSNP4GCR01-DPW，正是为杜绝此类风险而生的工业级嵌入式存储“重器”。
其容量为4Gb (512MB)，采用LGA-8封装。在精密仪表这个要求极致可靠的场景中，它的三大优势被发挥得淋漓尽致：
守护核心数据的“数字保险箱”
仪表的校准数据和配置信息不容有失。CS创世SD NAND通过软硬结合的方式提供了无懈可击的防护。
- 硬件上，它采用SLC NAND晶圆，数据保持能力长达十年，且理论擦写寿命高达5~10万次，足以应对仪表整个生命周期的参数修改和日志记录需求。其-40℃至+85℃的宽温工作范围，确保了仪表在各种环境下都能稳定工作。
- 软件上，其内置的固件才是真正的“守护神”，包含了四大核心管理算法：平均读写算法避免了对存储单元的局部过度使用，极大延长了整体寿命；EDC/ECC纠错算法能实时侦测并修复数据错误，保障校准参数的每一个比特都精准无误；均衡电荷散射算法和垃圾回收机制则共同确保了长期使用后，存储性能依然稳定如初。这一整套机制，使其通过了严酷的10k次随机掉电高低温冲击测试，确保在任何意外情况下，仪表的核心数据都能安然无恙。
提升生产效率与产品可靠性的“制造优势”
对于仪表制造商而言，研发效率和产品本身的物理可靠性同样重要。
- “免驱动”设计：CS创世SD NAND遵循标准SD 2.0协议，对上层系统呈现为一个标准的SD卡。这意味着固件工程师无需为其编写复杂的底层驱动，可以直接利用ST官方提供的成熟SDMMC驱动库，从而大幅缩短研发周期，让产品更快上市。
- LGA-8贴片封装：相较于传统的TF卡座方案，其SMT自动化贴装方式不仅提升了生产效率，更重要的是，它通过牢固的焊点连接，从物理上根绝了因松动、氧化等接触问题导致的故障。这对于需要搬动或在有振动环境下工作的仪表来说，显著提升了整机的长期可靠性。
兼顾成本与供应链安全的“战略价值”
在提供了远超消费级TF卡的工业级可靠性的同时，CS创世SD NAND的成本却远低于同等规格的eMMC方案，为客户在保证品质的前提下，提供了极具吸引力的成本控制选项。在当前日益强调供应链自主可控的背景下，选择像CS创世这样的国产优秀存储方案，更是一项保障企业长期稳定发展的战略决策。
四、存储芯片实测表现
[提示]：本章节内容需要您在收到官方邮寄的转接板后，亲自进行测试并替换下面的占位符内容。
为了直观地验证CSNP4GCR01-DPW芯片在数据交换上的性能，我们对其进行了基准测试。这项测试的结果，直接关系到仪表开机加载配置的速度和保存大量测量数据的效率。
（一）读写性能测试

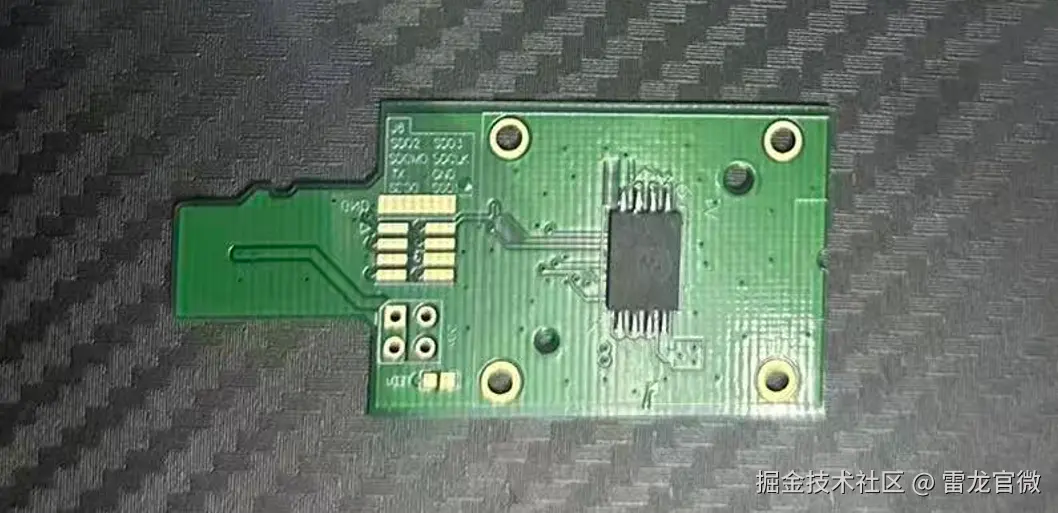

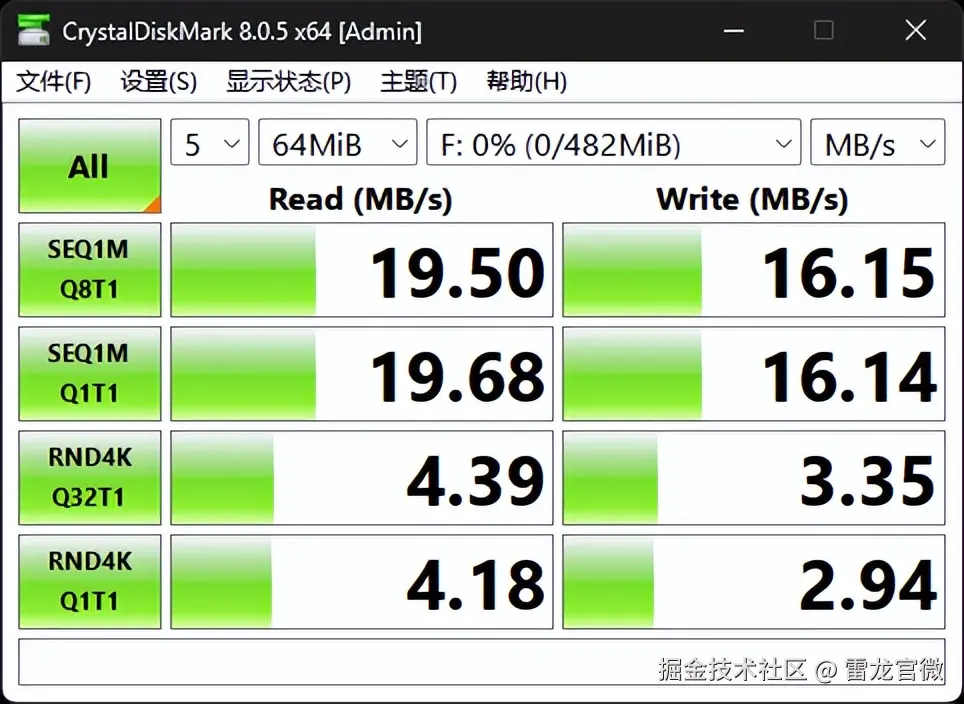

我们使用官方提供的 SD NAND 转接板，通过 USB 3.0 读卡器连接至 PC。采用的 CrystalDiskMark 软件进行读写速度测试，结果如下：
测试结果分析：
从测试数据可以看出，该 SD NAND 具备适配仪表应用的读写性能。SEQ1M Q8T1 模式下，读取速度达 19.50MB/s 、写入速度 15.94MB/s ；SEQ1M Q1T1 模式读取 19.69MB/s 、写入 16.14MB/s ，其快速的读取速度确保了仪表开机时能够瞬时载入复杂的配置文件和 GUI 资源，实现 “秒开” 体验。而稳定的写入速度则保证了在进行连续数据采集时，能够毫无延迟地将数据存入非易失性存储中，避免数据丢失。随机读写方面，RND4K Q32T1 模式读取 4.40MB/s 、写入 3.35MB/s ；RND4K Q1T1 模式读取 4.08MB/s 、写入 3.05MB/s ，可支撑仪表对零散配置、校验数据的读写需求，保障运行流程顺畅，足以满足仪表快速开机、流畅存储历史数据的需求。
（二）容量真实性与数据完整性校验

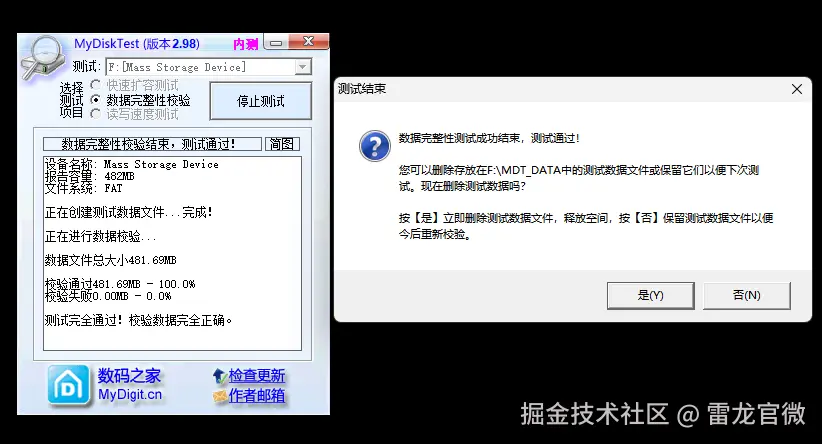

为验证芯片的真实容量和在全盘读写下的数据可靠性，我们使用 MyDiskTest 软件进行了全面的数据完整性校验。
测试结果分析：测试结果表明，设备名称为 Mass Storage Device，报告容量 482MB ，正在创建测试数据文件完成后进行数据校验，数据文件总大小 481.69MB ，校验通过 481.69MB - 100.0% ，校验失败 0.00MB - 0.0% ，测试完全通过！校验数据完全正确，该芯片容量真实无虚标，且在全盘范围内进行数据写入和校验均未出现任何错误。这证明了 CS 创世 SD NAND 具有卓越的数据存储可靠性，能够成为仪表核心校准数据和用户设置最值得信赖的载体。
五、未来展望与方案总结
展望未来，精密仪表正朝着更加智能化、网络化和用户友好的方向发展。它们将集成更复杂的分析模型，支持更丰富的图形化界面，并需要通过网络进行远程诊断和数据同步。这一切都意味着，设备内部需要存储和处理的数据量将与日俱增，对板载存储的性能、容量和可靠性提出了前所未有的高要求。
本文所介绍的基于STM32H7B0与CS创世SD NAND（CSNP4GCR01-DPW）的解决方案，正是为迎接这一趋势而生的理想平台。它将一颗性能卓越的MCU与一颗坚固可靠的工业级存储芯片深度融合，不仅完美满足了当前精密仪表对数据安全的所有苛刻要求，更以其长寿命、高性价比和易于集成的特性，为产品的未来升级铺平了道路。CS创世SD NAND，凭借其在工业应用场景中展现出的压倒性优势，无疑将成为越来越多高端仪表制造商替代传统存储方案、铸就新一代智能测量设备精准之基的首选。
如您对本产品的技术方案感兴趣，欢迎免费申请样片和测试板进行验证与评估。
