比例流量阀作为液压系统中流量精确控制的核心元件，其性能测试对系统压力稳定性、数据采集精度及控制响应速度均有严苛要求。基于 LabVIEW 构建的自动测试系统，通过软硬件协同设计，实现了流量阀性能参数的精准测量与压力回路的稳定控制。系统整体采用 “上位机 - 下位机 - 执行机构” 三层架构，上位机以 LabVIEW 为核心，负责数据采集、处理、分析及控制指令生成；下位机采用 PLC 实现现场设备的实时控制；执行机构包括伺服电机、比例阀组、传感器等，完成液压回路的动力输出与信号感知。
硬件配置方面，选用工业级数据采集卡实现传感器信号的高速采集，支持压力、流量、温度等多类型信号的同步输入；PLC 通过 OPC 协议与 LabVIEW 建立通讯，实现开关量与模拟量的精准控制；传感器采用高精度压力传感器（测量范围 0-6MPa，精度 ±0.1% FS）、电磁流量计（量程 0-30L/min，分辨率 0.01L/min）及温度传感器，确保测试数据的可靠性。软件层面，LabVIEW 集成数据采集、实时控制、数据分析、报表生成等功能模块，通过图形化编程简化开发流程，同时支持自定义算法嵌入，满足复杂控制需求。
液压回路设计要点
液压回路是流量阀测试的核心载体，需为被测阀提供稳定的压力、流量环境，并实现测试工况的灵活切换。回路设计采用 “动力源 - 控制单元 - 测试单元 - 回油单元” 的经典结构：动力源由伺服电机驱动液压泵，通过比例溢流阀设定系统最大压力，蓄能器用于抑制流量波动导致的压力冲击；控制单元包含比例减压阀，实现测试压力的精确调节；测试单元串联被测比例流量阀，其进出口安装压力传感器与流量计，实时采集压差与流量数据；回油单元通过过滤器净化油液后回流至油箱，液位传感器与温度传感器实时监测油箱状态，确保系统安全运行。
针对液压系统非线性、时变特性导致的压力控制难题，回路中引入压力闭环控制策略，通过 LabVIEW 接收压力传感器信号，经控制算法运算后输出控制指令，驱动比例减压阀调节开度，实现测试压力的动态稳定。同时，回路设置多个球阀用于工况切换，支持不同测试项目（如流量 - 压力特性、响应时间测试）的快速转换，提升测试系统的通用性。
LabVIEW 核心功能实现
数据采集模块
LabVIEW 通过数据采集卡驱动程序，实现多通道传感器信号的同步采集。采集参数可通过前面板控件灵活配置，包括采样频率（100-1000Hz 可调）、采样点数、通道选择等。为确保数据准确性，模块内置信号滤波功能，提供数字低通滤波、中值滤波等多种算法，可根据信号噪声特性选择合适的滤波方式，有效抑制液压系统振动、电磁干扰导致的信号失真。
采集数据实时存储于二进制文件或数据库中，支持数据标签与时间戳同步记录，便于后续追溯与分析。模块还具备采集状态监测功能，当信号超量程、传感器断线时，实时触发报警并记录故障信息，保障测试过程的连续性。
实时控制模块
实时控制模块是系统核心，LabVIEW 通过 OPC 协议与 PLC 建立双向通讯，实现控制指令的下发与现场状态的反馈。针对压力控制需求，模块集成 FCMAC（模糊小脑模型关节控制器）算法，该算法结合模糊逻辑的定性推理能力与 CMAC 神经网络的快速学习特性，能有效应对液压系统的非线性与不确定性。
算法在 LabVIEW 中的实现流程如下：首先将压力偏差与偏差变化率作为输入向量，经模糊化层采用高斯隶属度函数转换为模糊语言变量；模糊相联层通过最小化运算实现模糊规则匹配，激活相应的模糊单元；输出层通过权值矩阵加权求和得到控制量，驱动比例减压阀动作。LabVIEW 内置的数学运算库与神经网络工具箱为算法实现提供了丰富的函数支持，无需复杂编程即可完成模型搭建，同时支持算法参数（如隶属度函数中心、宽度、学习率）的在线调整，便于现场优化。
数据分析模块
数据分析模块针对采集的流量、压力、温度等数据，提供多种分析功能：一是静态特性分析，计算流量阀的流量增益、非线性度、重复性误差等性能指标，通过 LabVIEW 的曲线拟合工具生成流量 - 压力特性曲线；二是动态特性分析，采用阶跃响应法测试流量阀的响应时间、超调量，通过傅里叶变换分析系统的频率特性；三是数据对比功能，支持将测试结果与标准值或历史数据进行对比，自动生成偏差报表。
分析结果以图表形式（折线图、柱状图、饼图）实时显示于前面板，支持图表的缩放、平移、导出等操作。同时，模块可自动生成测试报告，包含测试参数、原始数据、分析结果、性能评价等内容，支持 Word、Excel 等格式导出，满足测试文档归档需求。
人机交互模块

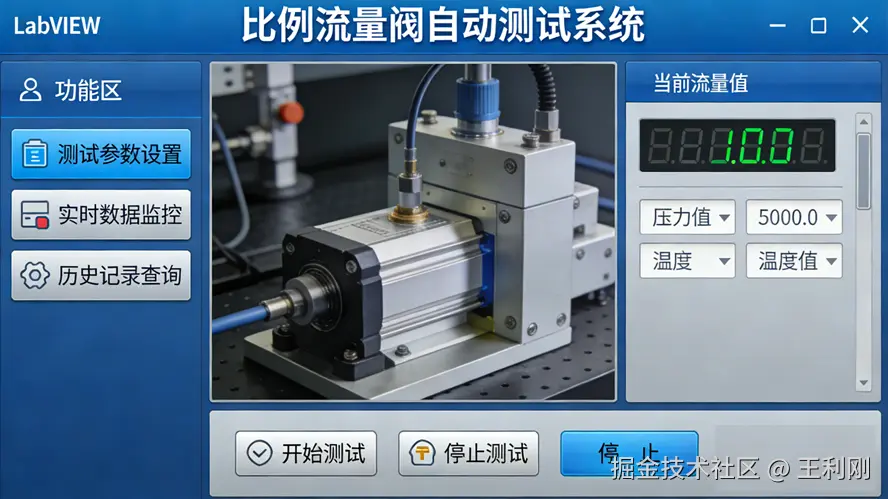

人机交互模块采用 LabVIEW 的前面板设计功能，构建直观、易用的操作界面。界面分为参数设置区、状态显示区、数据可视化区、控制按钮区：参数设置区支持测试压力、流量、持续时间等参数的输入与存储；状态显示区实时显示系统运行状态（如电机启停、阀门开度、报警信息）；数据可视化区以图表形式动态展示压力、流量随时间的变化曲线；控制按钮区提供测试启动、暂停、停止、工况切换等操作指令。
界面支持自定义布局，用户可根据操作习惯调整控件位置与大小；同时具备权限管理功能，通过密码验证区分操作人员与管理员权限，防止关键参数被误修改。LabVIEW 的前面板控件库提供丰富的按钮、滑块、图表等控件，支持自定义控件样式，提升界面的专业性与易用性。四、控制算法优化效果
为验证 LabVIEW 集成控制算法的优势，对比 FCMAC 算法与传统 PID 算法的压力控制效果。测试工况设定为：系统输出压力目标值 3MPa，流量在 10-20L/min 范围内突变，记录两种算法的压力响应曲线。
测试结果显示：PID 算法控制下，系统压力稳定后的平均误差为 0.15MPa，流量突变时压力最大波动 0.3MPa，恢复稳定时间约 1.2s；而 FCMAC 算法控制下，压力平均误差降至 0.05MPa 以下，流量突变时压力波动不超过 0.1MPa，恢复时间缩短至 0.5s 以内。此外，FCMAC 算法的抗干扰能力更优，在油温变化（40-60℃）、系统负载波动等工况下，仍能保持压力稳定，充分证明了该算法在非线性系统控制中的优越性。
LabVIEW 的算法调试功能为优化提供了便利，通过内置的波形监测工具实时观察算法输入输出曲线，可在线调整隶属度函数参数、学习率等，快速找到最优参数组合。同时，LabVIEW 支持算法模块的模块化设计，便于后续替换其他控制算法（如 PID 神经网络、模型预测控制），提升系统的扩展性。
系统应用与扩展方向
该测试系统已成功应用于比例流量阀的出厂检测与性能研发，可完成流量 - 压力特性、响应时间、重复性、耐久性等多项测试项目，测试精度满足工业级要求。系统的灵活性与扩展性使其可适配不同规格的比例流量阀，通过修改 LabVIEW 中的测试参数与控制逻辑，即可快速切换测试对象，降低设备投入成本。
未来扩展方向主要包括三方面：一是远程控制功能升级，利用 LabVIEW 的网络通讯模块，实现测试系统的远程操作与数据共享，支持多台设备的集中管理；二是 AI 算法融合，引入机器学习算法（如随机森林、神经网络）对测试数据进行深度分析，实现流量阀故障的预测与诊断；三是虚拟仿真功能添加，结合 LabVIEW 的仿真模块，构建液压系统虚拟模型，实现测试工况的离线仿真与控制算法的预调试，缩短开发周期。
