之前 Cesium 中一直围绕着园区进行开发，现在增加地图的部分，后面还会增加公共组件、统计图等等操作。
在智慧园区、区域管控等三维GIS场景中，热力图和四色图是两大最常用的可视化展示方案。
热力图直观展示密度、热度、强度分布，四色图清晰区分行政区域、功能分区、风险等级，两者搭配能让三维可视化效果和实用性直接拉满！

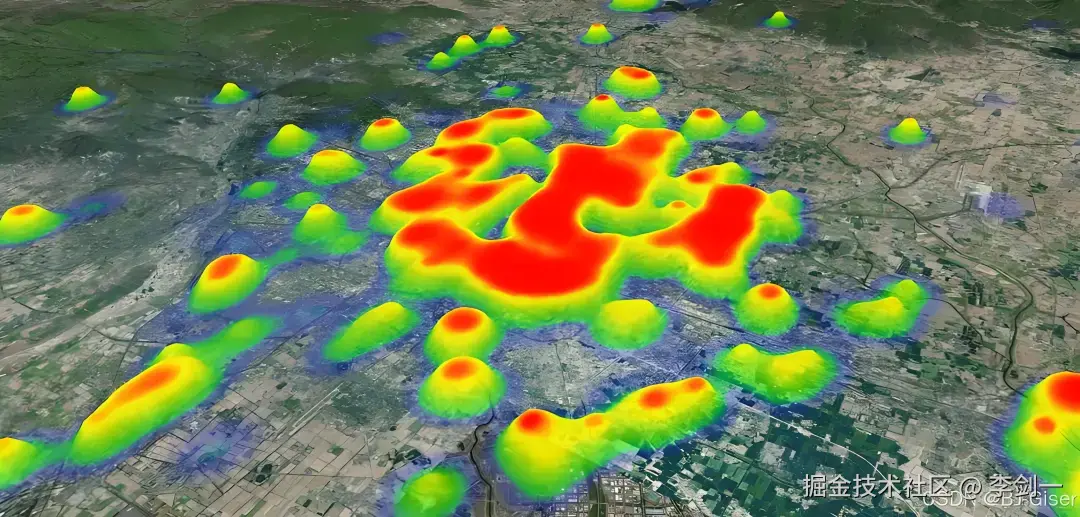

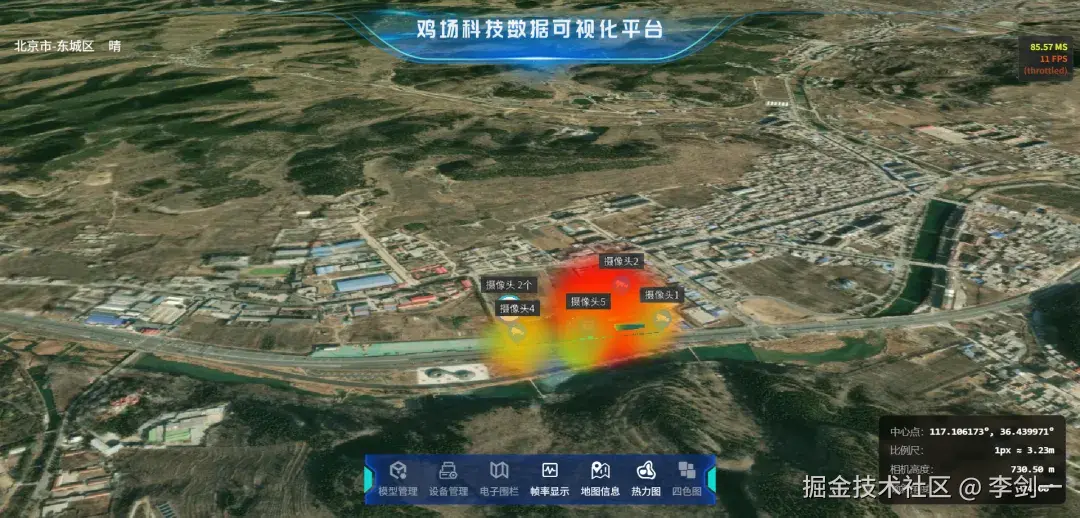

热力图
使用 Cesium 纯原生实现，无第三方依赖。
采用多级渐变色的效果，径向渐变过渡显得更加自然。
同时支持显示/隐藏切换，内存自动释放。
完整代码
const createHeatMap = () => {
if (heatMapRef.value) {
cesiumViewer.value.scene.primitives.remove(heatMapRef.value);
heatMapRef.value = null;
}
// 热力图数据点（经纬度+权重值）
const cameraList = [
{ longitude: 117.105914, latitude: 36.437846, height: 15 },
{ longitude: 117.105842, latitude: 36.437532, height: 14 },
// 此处可替换为你的业务数据...
];
// 创建Billboard集合
const billboardCollection = new Cesium.BillboardCollection({
scene: cesiumViewer.value.scene
});
// 计算最大权重，用于归一化
const maxHeight = Math.max(...cameraList.map(c => c.height));
// 热力图8级渐变色配置
const heatColors = {
veryLow: new Cesium.Color(0.0, 0.0, 1.0, 0.2), // 深蓝
low: new Cesium.Color(0.0, 0.5, 1.0, 0.3), // 蓝色
mediumLow: new Cesium.Color(0.0, 1.0, 1.0, 0.4), // 青色
medium: new Cesium.Color(0.5, 1.0, 0.5, 0.5), // 黄绿色
mediumHigh: new Cesium.Color(1.0, 1.0, 0.0, 0.6), // 黄色
high: new Cesium.Color(1.0, 0.7, 0.0, 0.7), // 橙色
veryHigh: new Cesium.Color(1.0, 0.3, 0.0, 0.8), // 橙红
extreme: new Cesium.Color(1.0, 0.0, 0.0, 0.9) // 红色
};
// 遍历数据生成热力点
cameraList.forEach(camera => {
const normalizedHeight = camera.height / maxHeight;
let color, radius, alpha;
// 8级密度分级，自动匹配颜色、半径、透明度
if (normalizedHeight < 0.125) {
color = heatColors.veryLow; radius = 40; alpha = 0.25;
} else if (normalizedHeight < 0.25) {
const intensity = (normalizedHeight - 0.125) / 0.125;
color = Cesium.Color.fromBytes(0, Math.round(128 * intensity), 255, Math.round(255 * 0.3));
radius = 40 + intensity * 15; alpha = 0.3;
} else if (normalizedHeight < 0.375) {
const intensity = (normalizedHeight - 0.25) / 0.125;
color = Cesium.Color.fromBytes(0, 128 + Math.round(127 * intensity), 255 - Math.round(127 * intensity), Math.round(255 * 0.35));
radius = 55 + intensity * 15; alpha = 0.35;
} else if (normalizedHeight < 0.5) {
const intensity = (normalizedHeight - 0.375) / 0.125;
color = Cesium.Color.fromBytes(Math.round(128 * intensity), 255, 128 - Math.round(128 * intensity), Math.round(255 * 0.4));
radius = 70 + intensity * 20; alpha = 0.4;
} else if (normalizedHeight < 0.625) {
const intensity = (normalizedHeight - 0.5) / 0.125;
color = Cesium.Color.fromBytes(128 + Math.round(127 * intensity), 255, 0, Math.round(255 * 0.5));
radius = 90 + intensity * 25; alpha = 0.5;
} else if (normalizedHeight < 0.75) {
const intensity = (normalizedHeight - 0.625) / 0.125;
color = Cesium.Color.fromBytes(255, 255 - Math.round(178 * intensity), 0, Math.round(255 * 0.6));
radius = 115 + intensity * 30; alpha = 0.6;
} else if (normalizedHeight < 0.875) {
const intensity = (normalizedHeight - 0.75) / 0.125;
color = Cesium.Color.fromBytes(255, 77 - Math.round(77 * intensity), 0, Math.round(255 * 0.7));
radius = 145 + intensity * 35; alpha = 0.7;
} else {
const intensity = (normalizedHeight - 0.875) / 0.125;
color = Cesium.Color.fromBytes(255, 0, 0, Math.round(255 * 0.8));
radius = 180 + intensity * 40; alpha = 0.8;
}
// 多层圆形叠加，实现渐变光晕效果
const numCircles = 3;
for (let i = 0; i < numCircles; i++) {
const circleRadius = radius * (0.7 + i * 0.15);
const circleAlpha = alpha * (0.8 - i * 0.2);
// Canvas绘制径向渐变圆形
const canvas = document.createElement('canvas');
canvas.width = 256; canvas.height = 256;
const context = canvas.getContext('2d');
const gradient = context.createRadialGradient(128,128,0,128,128,128);
gradient.addColorStop(0, `rgba(${Math.round(color.red * 255)}, ${Math.round(color.green * 255)}, ${Math.round(color.blue * 255)}, ${circleAlpha})`);
gradient.addColorStop(0.7, `rgba(${Math.round(color.red * 255)}, ${Math.round(color.green * 255)}, ${Math.round(color.blue * 255)}, ${circleAlpha * 0.5})`);
gradient.addColorStop(1, `rgba(${Math.round(color.red * 255)}, ${Math.round(color.green * 255)}, ${Math.round(color.blue * 255)}, 0)`);
context.fillStyle = gradient;
context.beginPath();
context.arc(128,128,128,0,Math.PI*2);
context.fill();
// 添加到场景
billboardCollection.add({
position: Cesium.Cartesian3.fromDegrees(camera.longitude, camera.latitude, camera.height),
image: canvas,
width: circleRadius * 2,
height: circleRadius * 2,
scaleByDistance: new Cesium.NearFarScalar(100,1.0,1000,0.5),
translucencyByDistance: new Cesium.NearFarScalar(100,1.0,500,0.3),
});
}
});
cesiumViewer.value.scene.primitives.add(billboardCollection);
heatMapRef.value = billboardCollection;
cesiumViewer.value.scene.requestRender();
console.log('✅ 热力图创建成功');
};

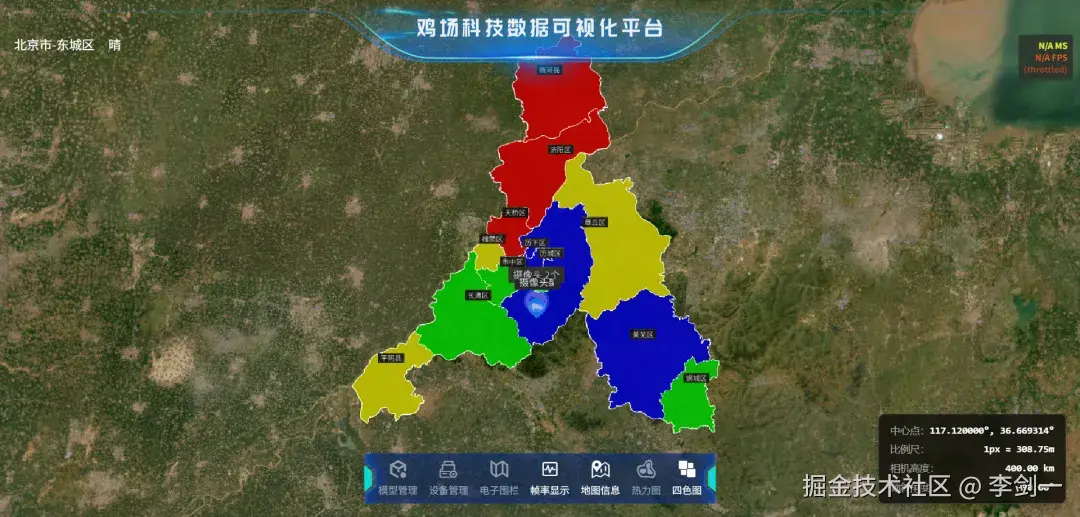

加载GeoJson四色图实现
使用 fetch 加载标准GeoJson行政区划/面数据，数据可以从这个地址下载: datav.aliyun.com/portal/scho…
这里采用的是四色循环渲染，如果想要多种颜色也是一样的。
完整代码
const createColorMap = () => {
// 已存在则先移除
if (colorMapRef.value) {
cesiumViewer.value.dataSources.remove(colorMapRef.value);
colorMapRef.value = null;
}
// 加载GeoJson区域数据
fetch('/json/济南市.geojson')
.then(res => res.json())
.then(geojsonData => {
// 四色图配色
const colorMap = [
new Cesium.Color(0.0, 0.0, 1.0, 0.7), // 蓝
new Cesium.Color(0.0, 1.0, 0.0, 0.7), // 绿
new Cesium.Color(1.0, 1.0, 0.0, 0.7), // 黄
new Cesium.Color(1.0, 0.0, 0.0, 0.7), // 红
];
const dataSource = new Cesium.GeoJsonDataSource();
dataSource.load(geojsonData, {
stroke: Cesium.Color.WHITE,
fill: colorMap[0],
strokeWidth: 2,
clampToGround: true
}).then(ds => {
const entities = ds.entities.values;
let colorIndex = 0;
entities.forEach(entity => {
if (entity.polygon) {
// 四色循环赋值
entity.polygon.material = colorMap[colorIndex % 4];
entity.polygon.outline = true;
entity.polygon.outlineColor = Cesium.Color.WHITE;
entity.polygon.outlineWidth = 2;
// 拉伸高度（立体效果）
entity.polygon.extrudedHeight = 50;
entity.polygon.height = 0;
colorIndex++;
}
});
cesiumViewer.value.dataSources.add(ds);
colorMapRef.value = ds;
// 自动飞掠到视图
cesiumViewRef.value.flyToLocation({
longitude: 117.12,
latitude: 36.67,
height: 400000,
duration: 3,
heading: 0,
pitch: -90,
});
console.log('✅ 四色图创建成功');
});
});
};
总结
热力图+四色图是Cesium三维GIS可视化中最常用、最实用的两大功能。
这里提供的代码均为原生实现、生产环境可用，无需引入任何第三方库，直接复制即可运行。
热力图效果需要大量的数据才能看出效果，如果是人造数据我建议通过AI生成查看效果。
四色图这里也可以增加颜色显示，看起来更丰富。
