CSI-RS 信道估计仿真与评估平台

面向 NR CSI-RS 信道估计的工程化对标实现

构建可复现、可对照、可报告的端到端估计链路

【CSI-RS 对标实现】【NR 信道估计】【全链路仿真】【自动化报告】

📌 为什么选择

该工程聚焦 CSI-RS 信道估计的完整闭环实现。它把配置、建模、估计与可视化统一到单一工程中。这样可以在同一输入条件下稳定复现实验结论。

痛点方案
估计流程分散难复现统一 scenarioCfg 配置驱动主流程
导频映射细节难核查显式实现 CSI-RS 索引与符号生成函数
信道与同步链路耦合复杂模块化拆分 TDL、定时估计与完美参考估计
误差分析粒度不足输出 Hest/Hperfect/HestErr 与分位统计
演示结果沉淀困难一键生成 6 图与中文 Markdown 报告

🎯 核心价值

​​

🔬 学术研究价值

工程实现与标准条款和公式推导保持同向映射。

  • 导频构造机理验证
  • CDM 去扩行为分析
  • 插值去噪链路评估
  • 完美参考对照实验

💼 工程应用价值

工程结构强调可运行、可维护和可回归。

  • 统一参数配置入口
  • 模块职责清晰划分
  • 脚本级一键运行
  • 报告级结果沉淀

⚡ 技术亮点

🌊 CSI-RS 估计链路：传统分散脚本 vs 本工程闭环实现

特性传统方案本方案
参数管理多脚本分散配置nr_csirs_example_config 集中配置
导频处理局部临时实现nr_csi_rs 与 nr_csi_rs_indices 独立实现
OFDM 链路仅验证局部步骤nr_ofdm_info/modulate/demodulate 闭环
信道估计单一 LS 视角LS + CDM + 插值 + CIR 去噪
结果沉淀图与数据分离统一结果结构体 + 自动报告输出

📊 性能指标（实测数据）

数据来源：reports/nr_csirs_advanced_demo_2026-03-23_103625/高级演示图报告.md

场景基线本方案结论
全局 NMSE工程目标 ≤ -30 dB-35.09 dB达到并优于目标
误差 P90工程目标 ≤ 0.020.01081误差尾部可控
有限样本率工程目标 100%100.00%估计样本全部有效
逐符号 NMSE 稳定性目标波动小于 1 dB[-35.13, -35.02] dB跨符号稳定

🎯 同步与估计一体化能力

流程在同步、估计与可视化之间保持单次贯通。输出字段可直接用于误差诊断和对照分析。

参数配置性能
定时估计互相关峰值法 + 参考 CSI-RS稳定输出 TimingOffset
信道估计CDMLengths=[2,1]+ CIR 去噪全局 NMSE -35.09 dB
报告生成6 图自动导出 + 指标汇总一次运行形成完整报告

🖥️ 运行环境

工程默认面向 MATLAB 仿真工作流。运行依赖保持最小化，并与脚本入口保持一致。

  • 语言：MATLAB（建议 R2025b）
  • 依赖：Communications Toolbox、Signal Processing Toolbox
  • 硬件：Windows x64 （建议内存 16 GB 及以上）

📁 项目结构

csirs_ce/
 ├── src/                          # 核心算法源码
 │   ├── core/                     # 配置、栅格与通用工具
 │   ├── csirs/                    # CSI-RS 符号与索引
 │   └── channel/                  # 信道、同步与估计
 ├── examples/                     # 示例与报告脚本
 │   ├── run_nr_channel_estimation_using_csirs.m         # 端到端示例入口
 │   └── run_nr_channel_estimation_advanced_report.m     # 高级图与报告入口

📄 文档体系

文档体系由算法与代码两条主线构成。两类文档共同支撑复现与二次分析。

📘 算法文档

docs/算法文档.md：覆盖 CSI-RS 标准语义、估计原理与公式推导。

📒 代码文档

docs/代码文档.md：覆盖模块职责、接口定义、主流程与数据结构。

💻 核心代码展示

🔥 CSI-RS 参考信号生成模块

该模块负责导频符号生成与资源配置解析。实现覆盖多行配置、密度模式与周期调度。

function [sym, info] = nr_csi_rs(carrier, csirs_cfg)
 % NR_CSI_RS 5G NR 信道状态信息参考信号生成
 carrier = nr_utils_to_carrier_struct(carrier);
 ​
 nslot = carrier.NSlot;
 nframe = nr_utils_get_field(carrier, 'NFrame', 0);
 scs = nr_utils_get_field(carrier, 'SubcarrierSpacing', 15);
 ​
 if strcmpi(carrier.CyclicPrefix, 'extended')
     symPerSlot = 12;
 else
     symPerSlot = 14;
 end
 ​
 rowNumber = nr_utils_get_field(csirs_cfg, 'RowNumber', 3);
 if numel(rowNumber) > 1
     [sym, info] = generate_multi_resource(carrier, csirs_cfg, symPerSlot, 10 * scs / 15);
     return;
 end

🌟 OFDM 调制主链模块

该模块负责栅格维度校验、相位预补偿与调制主过程。其输出直接进入信道建模链路。

%  获取 OFDM 参数
 info = nr_ofdm_info(carrier, varargin{:});
 ​
 %  验证栅格维度
 K = carrier.NSizeGrid * 12;
 assert(size(grid, 1) == K, ...
     'nr_ofdm_modulate:invalidGrid', ...
     '栅格行数 (%d) 必须等于 NSizeGrid*12 (%d)', size(grid, 1), K);
 ​
 N = size(grid, 2);
 P = size(grid, 3);
 nfft = info.Nfft;
 ​
 %  获取当前时隙的 CP 长度和符号相位
 nSlot = carrier.NSlot;
 [cp_lengths, sym_phases] = get_slot_params(info, nSlot, N);
 ​
 %  相位预补偿
 if any(sym_phases ~= 0)
     phase_matrix = reshape(exp(1j * sym_phases(1:N)), 1, N);
     grid = grid .* phase_matrix;
 end

🚀 实用信道估计核心模块

该模块执行 LS 估计、CDM 去扩和扩展网格写回。后续再衔接插值、去噪与噪声方差估计。

%  LS 估计与 CDM 解扩（扩展子载波网格）
 eRB = 4;
 eK = eRB * 12;
 Kext = K + eK;
 ​
 Hext = complex(zeros(Kext, N, R, P, 'like', rxGrid));
 Hn = complex(nan(Kext, N, R, P, 'like', rxGrid));
 ​
 for p = 1:P
     [ksubs, nsubs, thisPort] = get_port_subscripts(K, N, P, refInd, p);
     refSymThisPort = refSym(thisPort);
     un = unique(nsubs).';
 ​
     for uni = 1:numel(un)
         n = un(uni);
         mask = (nsubs == n);
         k = ksubs(mask);
         if isempty(k)
             continue;
         end
 ​
         refS = refSymThisPort(mask);
         for r = 1:R
             hLS = rxGrid(k, n, r) ./ refS;
             if fdCDM > 1
                 hLS = despread_fd_cdm(hLS, fdCDM);
             end
             Hext(k + eK/2, n, r, p) = hLS;
         end
     end
 end

🎬 一键运行

run('startup_csirs_ce.m');
 run('examples/run_nr_channel_estimation_using_csirs.m');
 run('examples/run_nr_channel_estimation_advanced_report.m');

结果预览

在 SNR=50 dB、Seed=2026、2Tx/2Rx 配置下，最新报告给出全局 NMSE 为 -35.09 dB。 图示说明：单次运行会输出资源映射、信道图谱、误差统计、时频趋势与 MIMO 指标图。

📸 演示图片预览

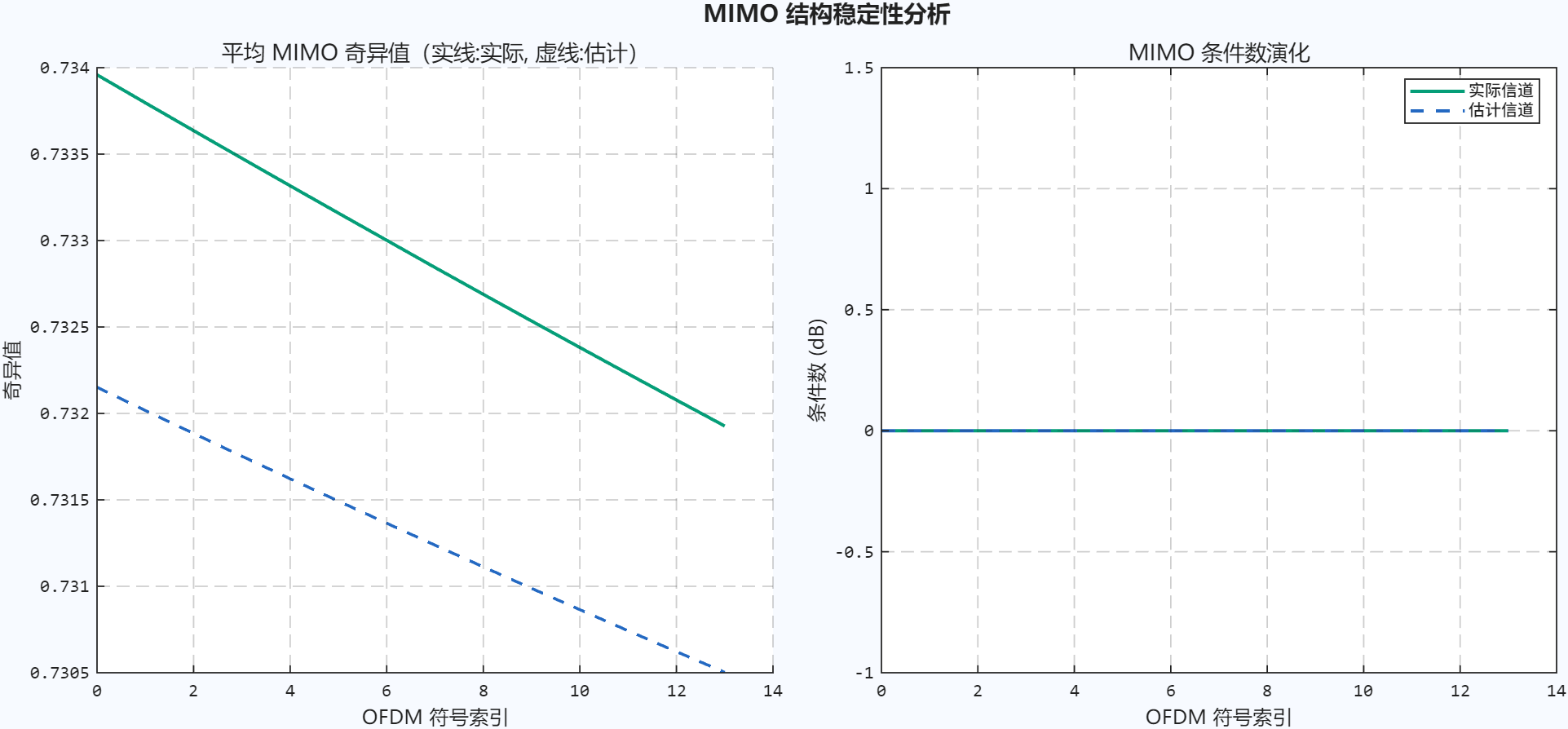

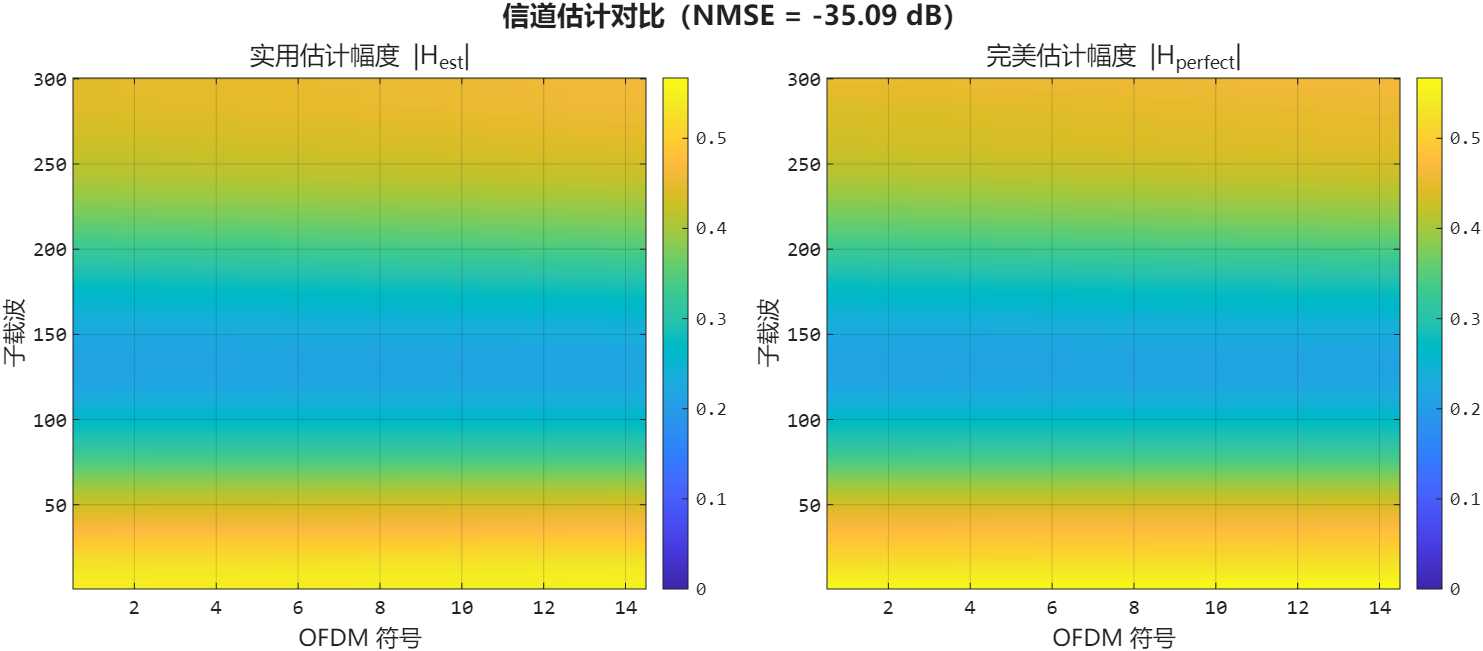

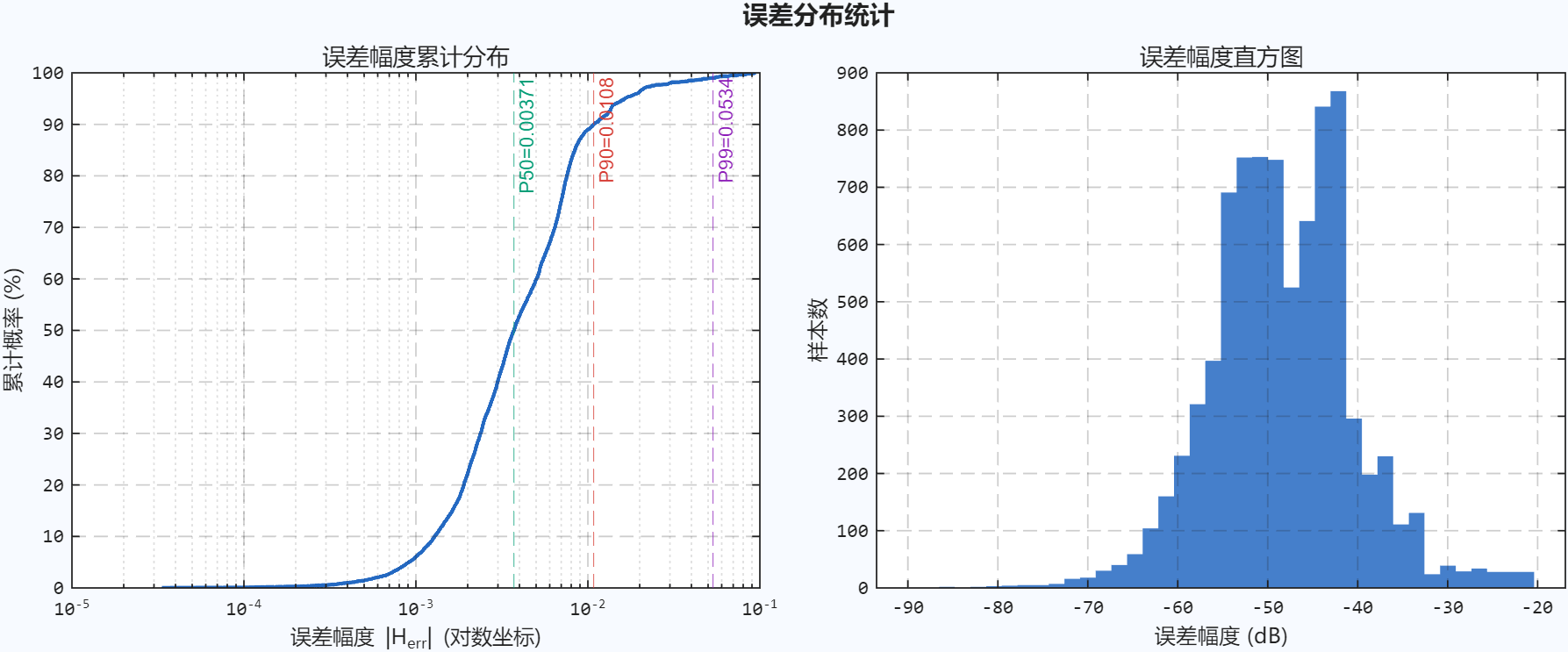

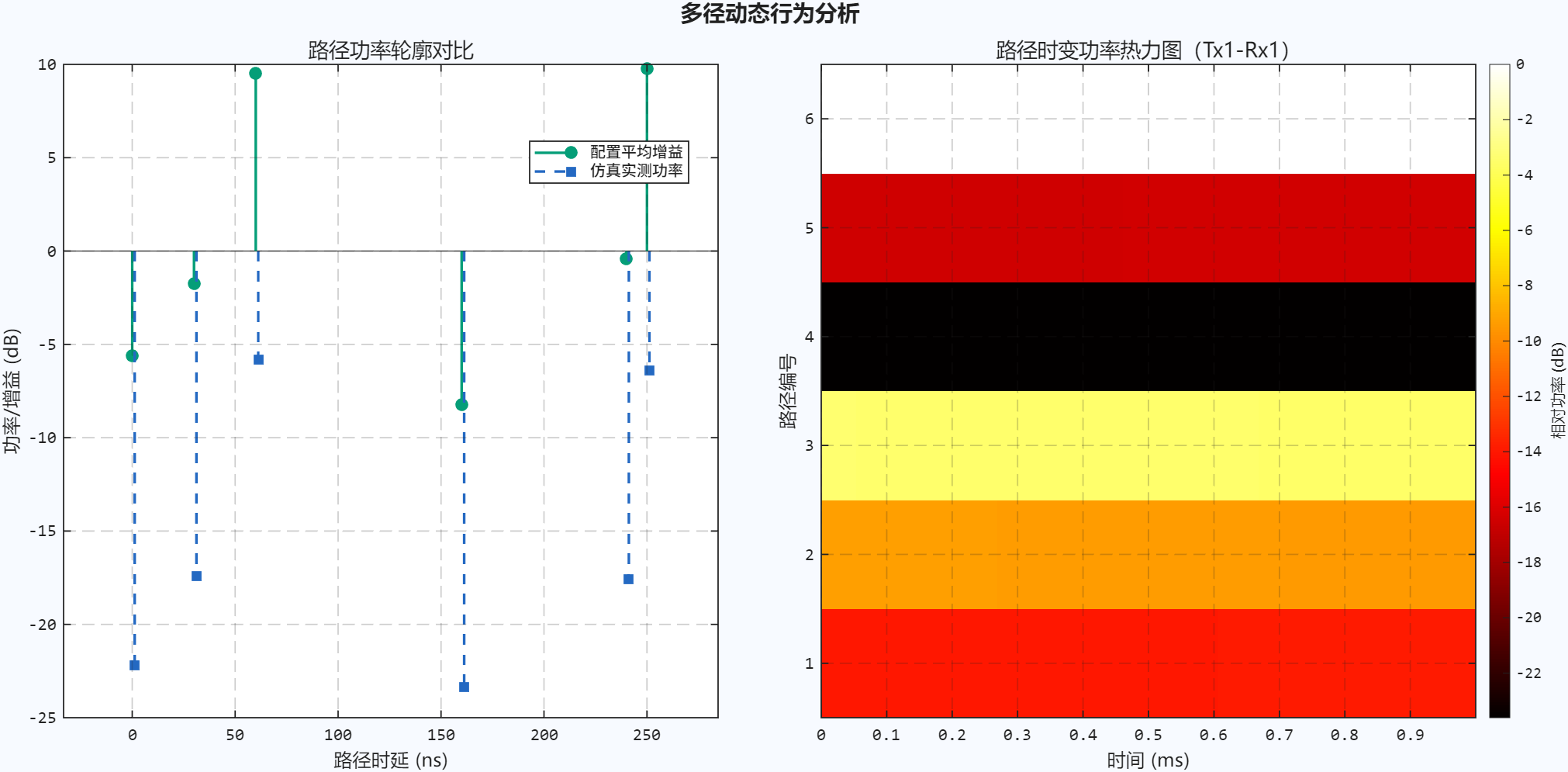

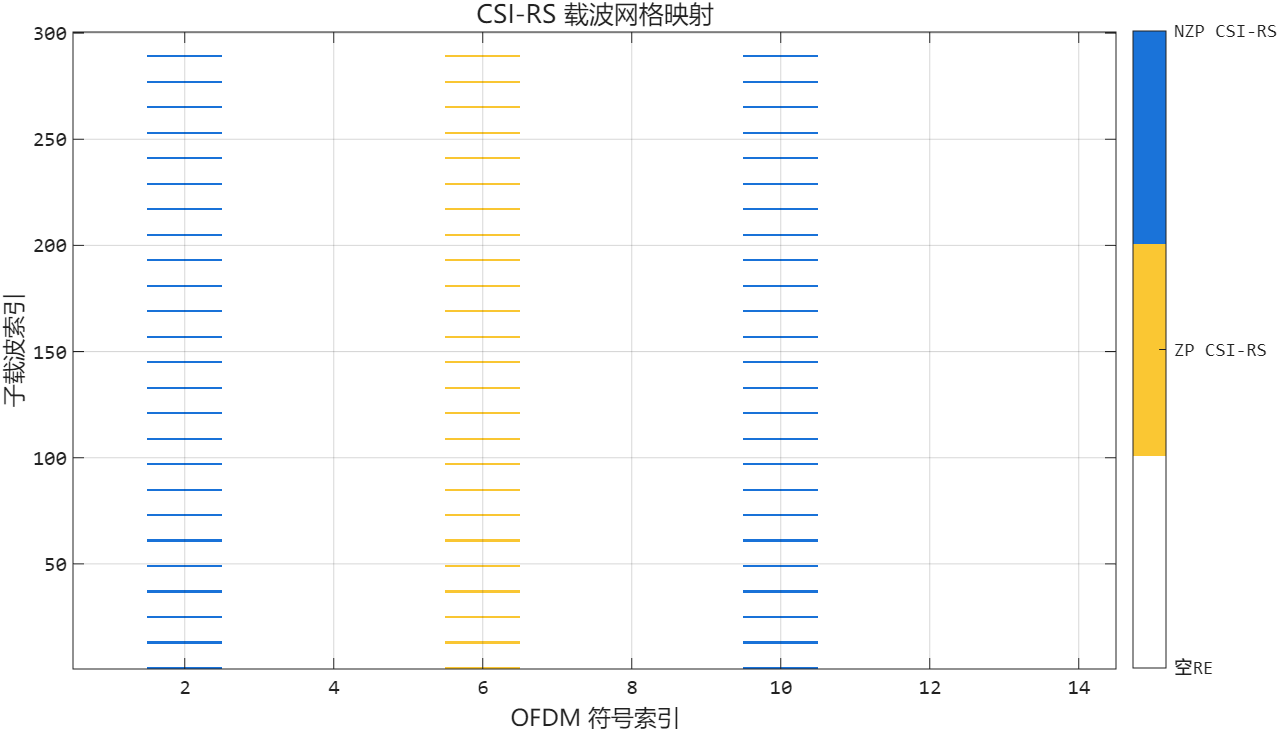

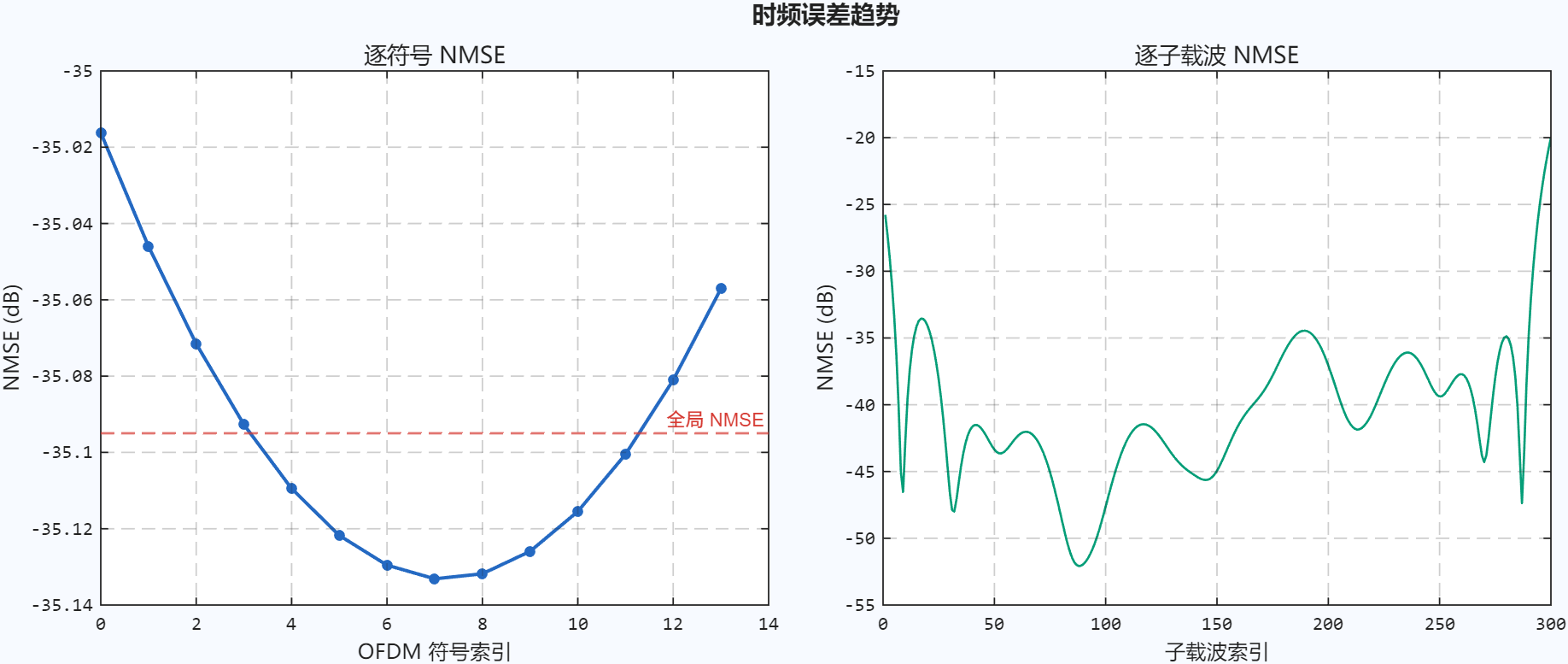

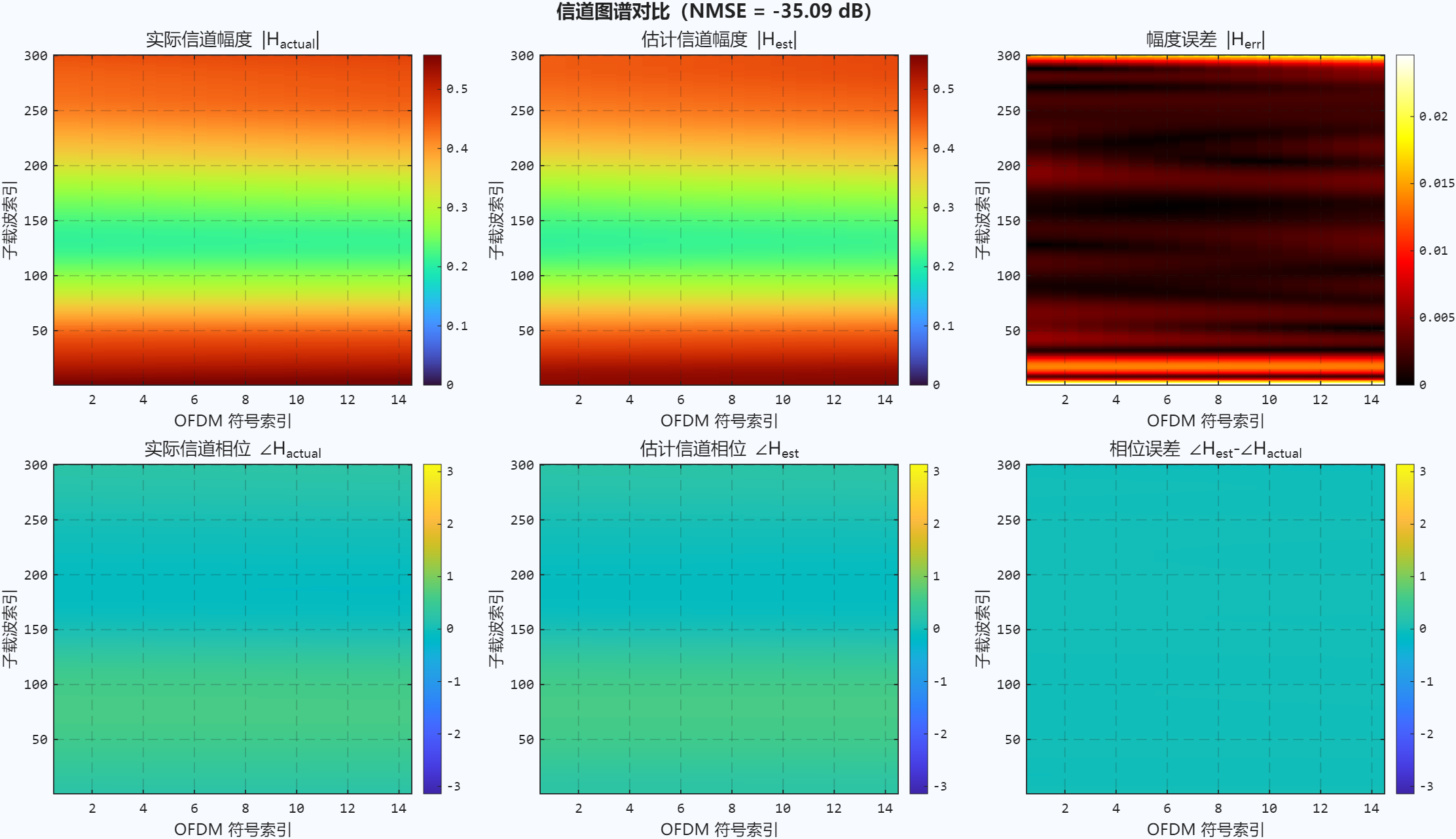

fig01_资源映射看板.pngCSI-RS 载波网格.pngfig02_信道图谱对比.pngfig03_误差分布统计.pngfig04_时频误差趋势.pngfig05_MIMO结构指标.pngfig06_多径动态分析.png信道估计对比.png信道估计误差.png

🛒 获取方式

本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【3GPP 仿真实验室】进行获取。

📚 参考文献

  1. 3GPP TS 38.211, NR; Physical channels and modulation.
  2. 3GPP TR 38.901, Study on channel
