智慧工地与无人化施工技术的持续推进，推动了工程商用车的数字化转型，尤其是隧道施工场景下的工程车辆，对数据采集系统的场景适配性、精度和稳定性提出了更高要求。隧道内无GPS信号、高带宽数据并发、恶劣作业工况等问题，成为商用车数据采集的核心难点。本文以隧道运输MSV胶轮车为应用载体的工程车辆多模态数据采集系统，解析业内常用的两类差异化技术方案，希望为各类商用车数据采集提供了可落地的实施思路。
一、工程商用车数据采集的核心需求及痛点

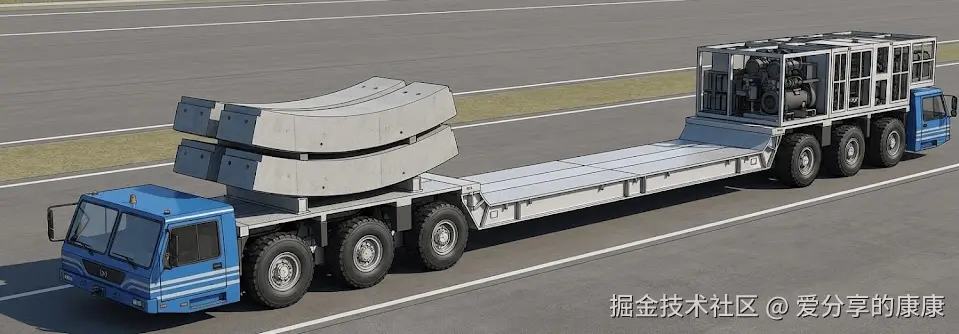

隧道施工用MSV胶轮车作为工程商用车的典型代表，主要承担TBM隧道施工物料运输工作，其作业特性集中体现了商用车在隧道场景中数据采集的核心需求，同时也暴露了该场景下的采集痛点，具体体现在环境、设备和技术三个层面：
- 作业环境与设备布局的特殊要求：车辆长期在狭长、封闭的隧道内双向行驶，需在前后端各搭载一套独立的感知系统；为实现全环境感知，单车需集成多类型多数量传感器，包括4路华阳GMSL2 3M视觉相机、6颗激光雷达（主雷达+补盲雷达）、2颗ARS410毫米波雷达、2颗IMU hwt905-CAN定位姿态传感器，同时需完成车辆CAN总线数据采集，传感器布局需兼顾感知、建图、定位及AEB等核心功能。
- 隧道时空同步的技术障碍：隧道内无法获取GPS/GNSS卫星授时，传统依赖PPS/NMEA的同步方式完全失效，成为数据时间戳对齐的核心问题，也是隧道场景数据采集的主要技术难点。
- 高带宽并发的硬件性能需求：多路激光雷达与高分辨率相机的同时接入，产生高带宽并发数据，对采集系统的带宽承载能力、数据写入速度提出了严苛要求。
- 工业级的环境适配性要求：隧道施工现场存在强震动、多粉尘的恶劣工况，普通采集设备易出现故障，要求数据采集设备具备极高的工业级稳定性、抗震性和防尘性。
二、工程商用车数采技术方案
针对商用车在隧道场景中的数据采集痛点，结合不同研发阶段、项目预算及精度需求，形成了工业级硬同步方案和灵活型软同步方案两类差异化技术路线，均能实现多传感器数据的有效采集与融合，适配商用车不同应用场景及隧道施工的实际需求。
1、工业级硬同步方案（BRICKplus + MDILink）
本方案基于德国b-plus数据采集生态系统打造，主打硬件级时间同步和高可靠性，核心围绕工业级设计实现全链路的稳定采集，具体配置与技术特点如下：
- 核心算力与存储：搭载BRICKplus工控机，配备8TB大容量BRICK STORAGE存储模块，设备支持宽温运行，抗震等级高，专为车载恶劣环境设计，可适配隧道粉尘、震动的作业工况。
- 无损数据全接入：通过MDILink转换器将相机GMSL2信号无损转换为万兆/千兆以太网数据，该转换器适配GMSL、CSI-2、FPDLink等多种接口传感器，实现原始数据和时间戳的无损解耦，RAW数据可转换为AVI、MP4等格式便于后续分析；通过TE CAN combo模块完成CAN/CAN-FD数据采集，实现多类型数据的全量接入。
- 微秒级硬同步技术：针对隧道无GPS痛点，采用基于XTSS协议的gPTP硬件时间同步，由BRICKplus作为主时钟源，与激光雷达、MDILink及CAN模块实现亚微秒级同步，完全不依赖外部卫星信号，彻底解决隧道时空同步难题。
- 闭环数据极速回传：配备BRICK THUNDER DOCK，支持通过雷电3接口或万兆网口实现数据极速回传，大幅缩短数据落地时间，提升数据处理效率。
该方案的核心优势为硬件适配性高、微秒级同步精度、数据安全性好、适应恶劣环境且开发工作量低，仅硬件成本相对较高，适合对数据精度和稳定性要求严苛的商用车研发及隧道施工场景。

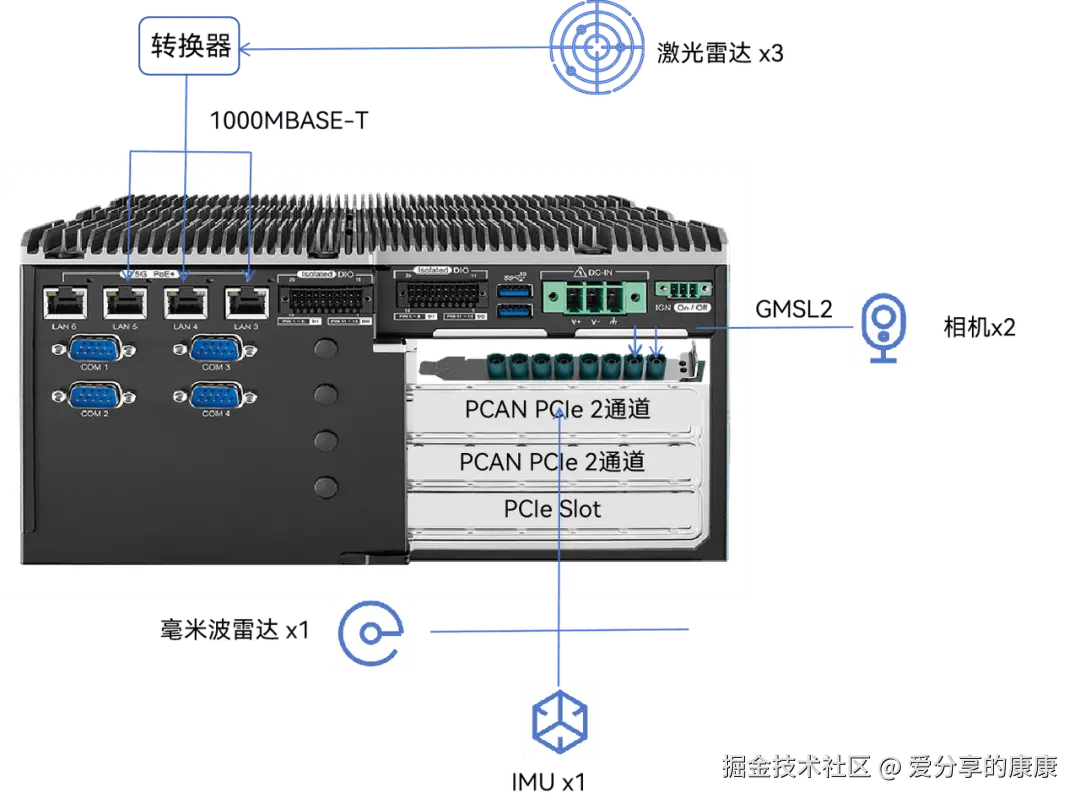

2、灵活型软同步方案（ECX-3800 + PCIe采集卡）
本方案采用高性能通用工控机配合专业PCIe采集卡的组合形式，适合对成本敏感且能接受软件同步精度的商用车数据采集项目，核心配置与技术特点如下：
- 高性能计算平台：选用ECX-3800 PEG工控机，搭载Intel i7-13700E处理器与64GB DDR5内存，具备强大的板端数据处理能力，可满足多传感器并发数据的处理需求。
- 标准化扩展采集：视频采集采用友思特Proframe 3.0采集卡，支持4路GMSL2输入，适配性强；CAN采集采用PCAN-PCI Express FD 4通道卡，通过PCIe接口直接通信，扩展方式标准化，便于设备搭配。
- 毫秒级软同步技术：在缺乏硬件PTP支持的情况下，通过软件层面实现时间戳对齐，依托ROS等中间件调整各数据流时间戳，同步精度达毫秒级别，可满足隧道内低速行驶的商用车数据采集需求。
- 便捷化存储设计：采用标准SATA接口的8TB SSD（如三星870 EVO），支持直接插拔换盘，数据存储与设备维护操作便捷，后期部件更换难度低。
该方案的核心优势为配置灵活、硬件成本大幅降低（约为工业级硬同步方案的40%）、后期维护方便，不足在于仅支持毫秒级软同步，在高动态场景下可能存在数据对齐误差，且需要投入较多的集成开发工作。
3、软件生态与可视化支撑
工业级硬同步和灵活型软同步两类硬件方案，均搭配基于ROS/ROS2的完整软件支持体系，实现了数据采集从实时监控到可视化调试、多格式存储的全流程覆盖，为商用车及隧道场景数据采集的现场调试和后续数据分析提供了便捷支撑，核心功能包括：
- 传感器实时状态监控：定制化数采上位机软件，可对所有接入传感器的运行状态进行实时监控，及时发现设备异常，保障数据采集过程的稳定性。
- 多维度数据可视化调试：完美适配Rviz可视化工具，可实时显示激光雷达点云、相机图像及多传感器数据融合效果，方便工程师现场开展调试工作，提升调试效率。
- 多格式数据存储：支持Rosbag专业格式录制采集数据，同时可通过上位机将RAW原始数据转换为AVI、MP4等通用格式，满足不同的数据分析、存储与使用需求。
三、选型原则
商用车与隧道场景数据采集方案的选择，需回归工程实际场景，结合同步精度需求、环境适应性要求及项目预算与规模综合考量，核心选型原则如下：
- 按同步精度选型：若隧道内工程车辆为低速行驶，或商用车数据采集对同步精度要求不高，毫秒级软同步方案可满足使用需求；若涉及商用车高速自动驾驶算法验证，或隧道施工对数据同步精度要求严苛，建议选择微秒级硬同步方案。
- 按环境适应性选型：隧道施工存在粉尘多、潮湿、震动强的典型工况，对设备可靠性要求极高，工业级硬同步方案的BRICKplus工控机采用全封闭、无线缆堆叠设计，在环境适配性和设备可靠性上具备显著优势，且该设备已在德系主机厂有大量成熟应用案例。
- 按项目需求选型：工业级硬同步方案适合作为标杆项目的首选，可有效保障数据质量，降低开发风险；灵活型软同步方案适合预算受限或需要批量复制的隧道施工场景，建议在项目前期开展充分的PoC（概念验证）测试，重点验证软同步在隧道实际工况下的稳定性。
