AutoTransform 自动变换节点

在 OpenSceneGraph（OSG）开发中，AutoTransform 是实现「广告牌（Billboard）」效果的核心类——它能让节点（如文本、图标、模型）自动朝向屏幕/相机，或根据屏幕大小自适应缩放，广泛应用于 3D 标签、UI 文本、动态图标等场景。

本文将从继承关系、核心特性、实战代码三个维度，全面解析 AutoTransform 的使用方法。

AutoTransform 核心定位

AutoTransform 直译是「自动变换节点」，本质是 OSG 中对 MatrixTransform 的增强——它在普通矩阵变换的基础上，增加了自动旋转和自动缩放能力：

• 自动旋转：让节点始终朝向屏幕/相机，无需手动计算旋转矩阵；
• 自动缩放：根据节点到相机的距离，自适应调整大小（或固定大小）。

最典型的应用场景：3D 场景中的文本标签（如「Fly To Sky」），无论怎么旋转视角，文本始终正对观察者。

AutoTransform 继承关系（核心类层级）

AutoTransform 属于 OSG 变换节点体系，其完整继承链如下（从父类到子类）：

osg::Object
  ↓ （核心基类，所有OSG对象的根）
osg::Node
  ↓ （所有场景节点的基类，可加入场景树）
osg::Group
  ↓ （组节点，可包含子节点）
osg::Transform
  ↓ （变换节点基类，定义坐标变换接口）
osg::MatrixTransform
  ↓ （矩阵变换节点，通过Matrix实现平移/旋转/缩放）
osg::AutoTransform
  （自动变换节点，增强自动旋转/缩放能力）

关键继承逻辑解读

1. 从 MatrixTransform 继承： AutoTransform 完全复用了 MatrixTransform 的「手动矩阵变换」能力（如 setMatrix() 设置平移/旋转），同时新增自动变换逻辑——你可以理解为：

   AutoTransform = MatrixTransform + 自动旋转 + 自动缩放

2. 从 Group 继承： 支持 addChild() 添加子节点（如文本、模型），这也是为什么我们能把文本 Geode 节点加入 AutoTransform。
3. 从 Node 继承： 可直接加入场景树（如 root->addChild(at.get())），符合 OSG 场景管理的统一逻辑。

AutoTransform 核心特性与API

1. 自动旋转模式（最核心）

通过 setAutoRotateMode() 设置，支持 3 种核心模式：

模式常量	效果	适用场景
ROTATE_TO_SCREEN	节点始终朝向屏幕（忽略相机位置）	2D/3D 文本标签、UI 图标
ROTATE_TO_CAMERA	节点始终朝向相机位置（三维朝向）	3D 模型广告牌（如树木、广告牌）
NO_ROTATION	关闭自动旋转，仅保留手动矩阵变换	需固定姿态的节点（对比测试）

2. 自动缩放控制

API	作用
setAutoScaleToScreen(true/false)	true：固定节点在屏幕上的大小（距离再远也不变小）；false：按 3D 空间规则缩放
setMinimumScale(float)	自动缩放的最小比例（防止节点过小）
setMaximumScale(float)	自动缩放的最大比例（防止节点过大）

3. 基础变换（继承自 MatrixTransform）

API	作用
setPosition(osg::Vec3)	设置节点位置（等价于 Matrix::makeTranslate）
setMatrix(osg::Matrix)	手动设置变换矩阵（平移/旋转/缩放）

实战解析：AutoTransform + 3D 文本

结合前文的实战代码，我们拆解 AutoTransform 的核心使用步骤：

步骤1：创建 AutoTransform 节点

// 创建 AutoTransform 自动变换节点（核心对象）
osg::ref_ptr<osg::AutoTransform> at = new osg::AutoTransform();

• 这里利用 osg::ref_ptr 管理内存（OSG 推荐方式），避免内存泄漏。

步骤2：配置自动变换规则

// 设置自动旋转模式：始终朝向屏幕
at->setAutoRotateMode(osg::AutoTransform::ROTATE_TO_SCREEN);
// 关闭「固定屏幕大小」，按 3D 空间规则缩放
at->setAutoScaleToScreen(false);
// 设置缩放范围：0~5 倍
at->setMinimumScale(0.0f);
at->setMaximumScale(5.0f);
// 设置节点位置（继承自 MatrixTransform）
at->setPosition(pos1);

• 核心：ROTATE_TO_SCREEN 保证文本始终正对观察者。

步骤3：添加子节点（文本 Geode）

// 将承载文本的 Geode 节点加入 AutoTransform
at->addChild(geode.get());

• AutoTransform 作为组节点（继承自 Group），可添加任意子节点（文本、模型、几何体）。

步骤4：加入场景树

// 将 AutoTransform 节点加入根节点（继承自 Node）
root->addChild(at.get());

• get() 取出 ref_ptr 管理的裸指针，符合 OSG 接口要求（addChild 接收 osg::Node*）。

关键对比：AutoTransform vs MatrixTransform

在之前的「双奶牛」案例中，我们用 MatrixTransform 手动设置旋转/平移：

// MatrixTransform：手动设置旋转矩阵
mt1->setMatrix(m.makeRotate(45.0f, 1.0f, 0.0f, 0.0f));

而 AutoTransform 无需手动计算旋转——只需一行代码，就能实现「始终朝向屏幕」：

// AutoTransform：自动朝向屏幕，无需手动旋转
at->setAutoRotateMode(osg::AutoTransform::ROTATE_TO_SCREEN);

完整可运行代码

项目链接：autotranform

#include <osgViewer/Viewer>
#include <osg/Node>
#include <osg/Geometry>
#include <osg/Geode>
#include <osg/Group>
#include <osg/AutoTransform>
#include <osgDB/ReadFile>
#include <osgDB/WriteFile>
#include <osgText/Text>
#include <osgUtil/Optimizer>
#include <iostream>

// 创建自动变换节点（封装文本+自动变换逻辑）
osg::ref_ptr<osg::Node> createAutoTransform(
    osg::Vec3& position,
    float size,
    std::string& label,
    osg::AutoTransform::AutoRotateMode autoMode,
    osgText::Text::AxisAlignment axisAlignment
) {
    // 创建 Geode 节点（用于承载可绘制对象）
    osg::ref_ptr<osg::Geode> geode = new osg::Geode();

    // 字体路径（根据你的系统调整，这里用 cour.ttf 示例）
    std::string font("fonts/cour.ttf");

    // 创建 Text 对象
    osg::ref_ptr<osgText::Text> text = new osgText::Text();
    geode->addDrawable(text.get());

    // 设置字体
    text->setFont(font);
    // 设置字体分辨率（默认 32*32，这里提高清晰度）
    text->setFontResolution(128.0f, 128.0f);
    // 设置字体大小
    text->setCharacterSize(size);
    // 设置对齐方式（居中）
    text->setAlignment(osgText::Text::CENTER_CENTER);
    // 设置方向对齐
    text->setAxisAlignment(axisAlignment);
    // 设置文本内容
    text->setText(label);

    // 关闭光照（文本不受光照影响，保证清晰）
    geode->getOrCreateStateSet()->setMode(GL_LIGHTING, osg::StateAttribute::OFF);

    // 创建 AutoTransform 自动变换节点
    osg::ref_ptr<osg::AutoTransform> at = new osg::AutoTransform();
    // 添加子节点（文本 Geode）
    at->addChild(geode.get());

    // 设置自动旋转模式
    at->setAutoRotateMode(autoMode);
    // 根据屏幕大小缩放（false：可缩放；true：固定大小）
    at->setAutoScaleToScreen(false);
    // 设置缩放的最小/最大比例
    at->setMinimumScale(0.0f);
    at->setMaximumScale(5.0f);
    // 设置位置
    at->setPosition(position);

    // 返回自动变换节点（裸指针）
    return at.get();
}

int main() {
    // 创建 Viewer 对象
    osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer();

    // 创建场景根节点
    osg::ref_ptr<osg::Group> root = new osg::Group();

    // 要显示的文本
    std::string text("Fly To Sky");

    /*

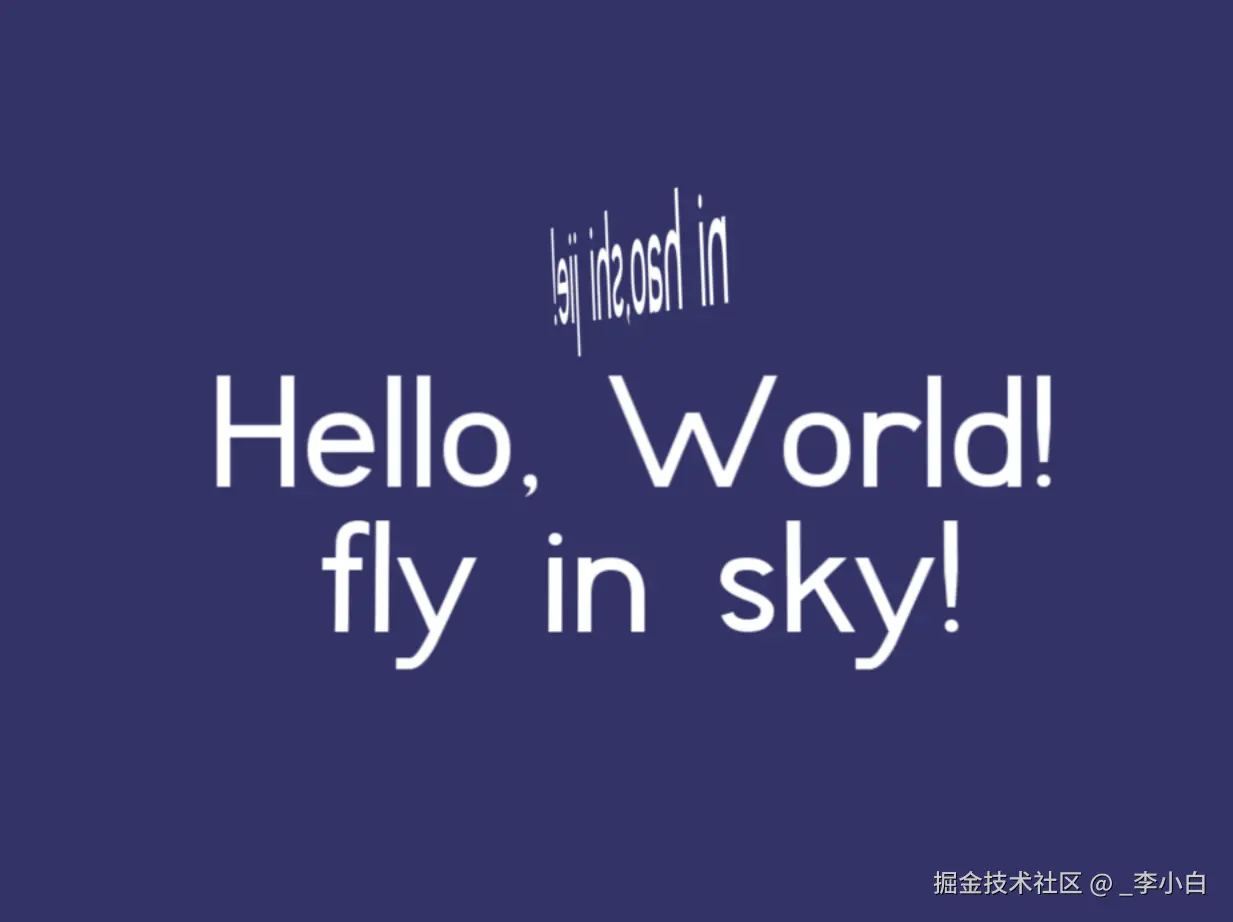

    3 种变换模式：
    ROTATE_TO_SCREEN   自动朝向屏幕
    ROTATE_TO_CAMERA   自动朝向相机
    NO_ROTATION        无自动旋转
    */

    // 添加 ROTATE_TO_SCREEN 模式变换节点
    osg::Vec3 pos1(0.0f, 0.0f, 0.0f);
    root->addChild(createAutoTransform(
        pos1,
        60.0f,
        text,
        osg::AutoTransform::ROTATE_TO_SCREEN,
        osgText::Text::XY_PLANE
    ));

    // 添加 NO_ROTATION 模式变换节点
    osg::Vec3 pos2(0.0f, 0.0f, 60.0f);
    root->addChild(createAutoTransform(
        pos2,
        60.0f,
        text,
        osg::AutoTransform::NO_ROTATION,
        osgText::Text::YZ_PLANE
    ));

    // 添加 ROTATE_TO_CAMERA 模式变换节点（可选）
    // osg::Vec3 pos3(0.0f, 0.0f, -60.0f);
    // root->addChild(createAutoTransform(
    //     pos3,
    //     60.0f,
    //     text,
    //     osg::AutoTransform::ROTATE_TO_CAMERA,
    //     osgText::Text::XY_PLANE
    // ));

    // 优化场景数据
    osgUtil::Optimizer optimizer;
    optimizer.optimize(root.get());

    // 设置场景数据
    viewer->setSceneData(root.get());

    // 初始化并创建窗口
    viewer->realize();

    // 开始渲染循环
    return viewer->run();
}

总结

1. 继承核心：AutoTransform 继承自 MatrixTransform，是「手动变换 + 自动旋转/缩放」的增强版变换节点；
2. 核心价值：无需手动计算旋转矩阵，一行代码实现节点「始终朝向屏幕/相机」，大幅简化 3D 标签、UI 开发；
3. 使用逻辑：创建 AutoTransform → 配置自动变换规则 → 添加子节点 → 加入场景树，完全兼容 OSG 场景管理体系。

AutoTransform 是 OSG 中「轻量化解决复杂需求」的典型设计，掌握它能快速实现 3D 场景中的动态标签、UI 元素，是 OSG 开发者必备的核心组件之一。
