一、案例中的现象

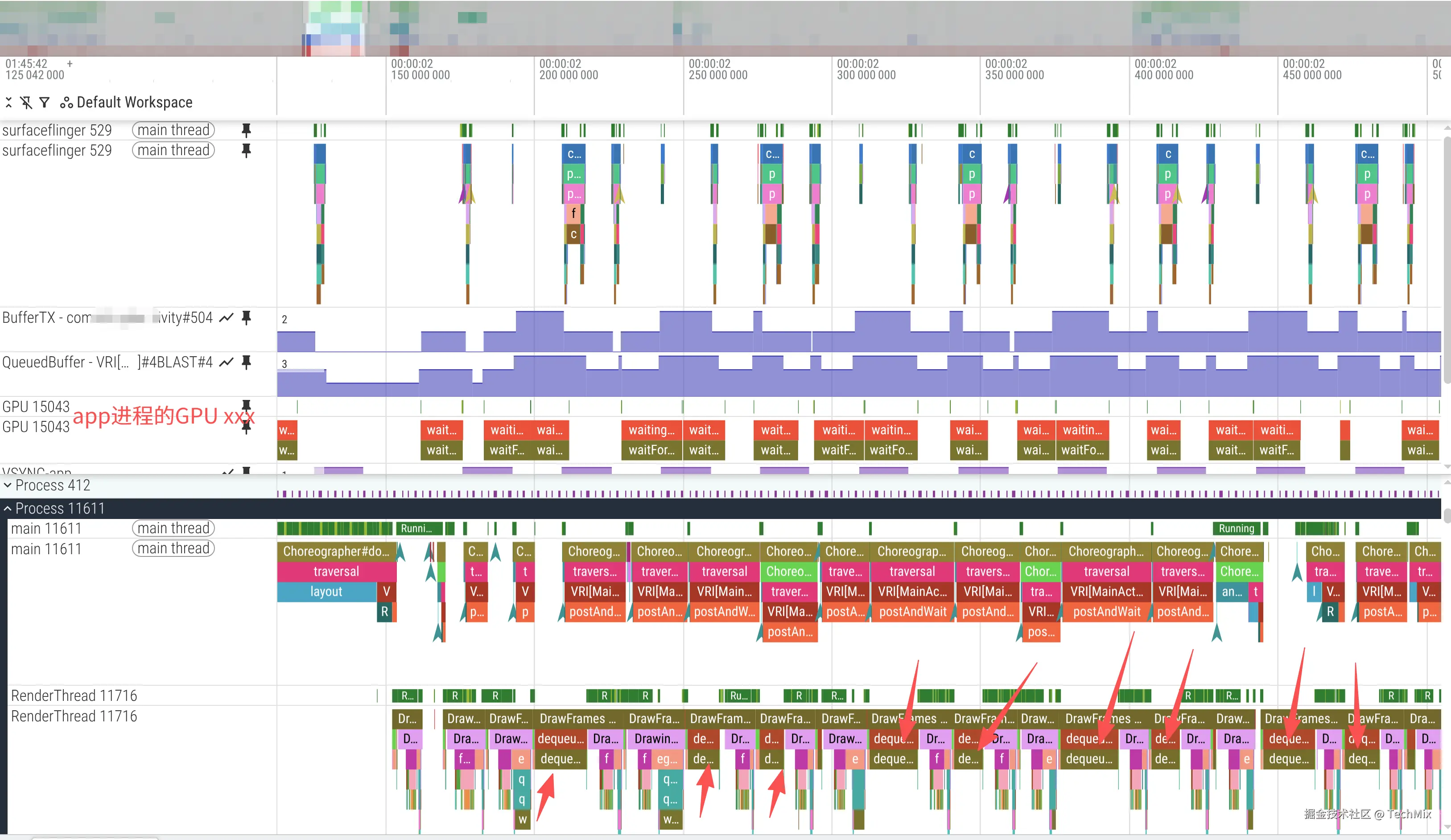

某个新机型性能摸底时，发现安装相同app版本情况下，新机型从trace查看帧率低很多。通过抓取trace分析发现，主要卡在app进程的RenderThread线程的dequeueBuffer阶段，trace如下如所示：
计算帧率：45.94fps,这里计算时抛掉前面明显的在案件按键之后layout耗时，因为该问题原因已知。
二、分析思路
首先dequeueBuffer是从sf的BufferQueue中获取一个可用的buffer，该函数耗时了说明是获取buffer过程卡住了。

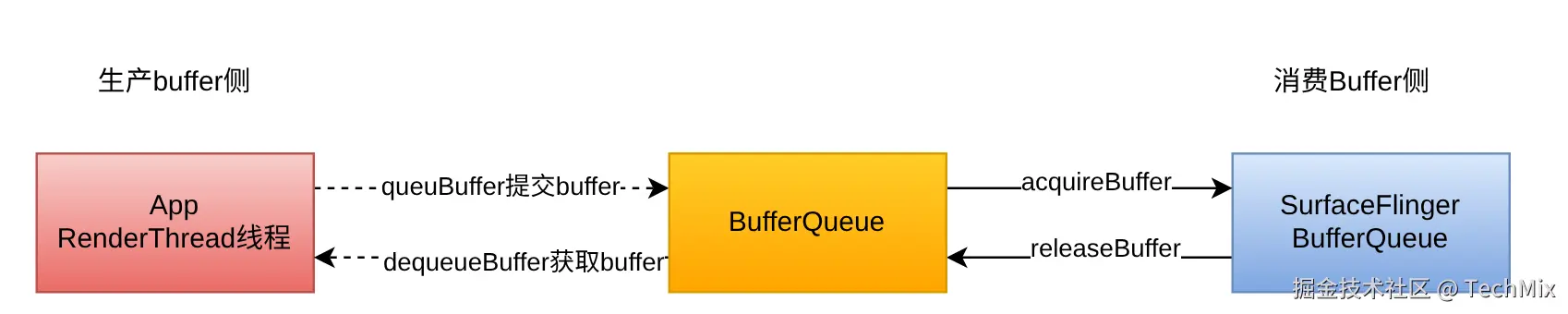

2.1 app-sf的生产者-消费者模型中，buffer的流向
注：曲线代表跨进程，实现代表进程内访问
2.2 按照这个模型，什么情况下会导致dequeueBuffer卡住？
有了上述的buffer流向，其实不难看出： 当三个buffer都queuBuffer到了BufferQueue中，但是sf侧没有及时合成完毕重新放入到BufferQueue中，那么自然就无法及时拿到buffer了。

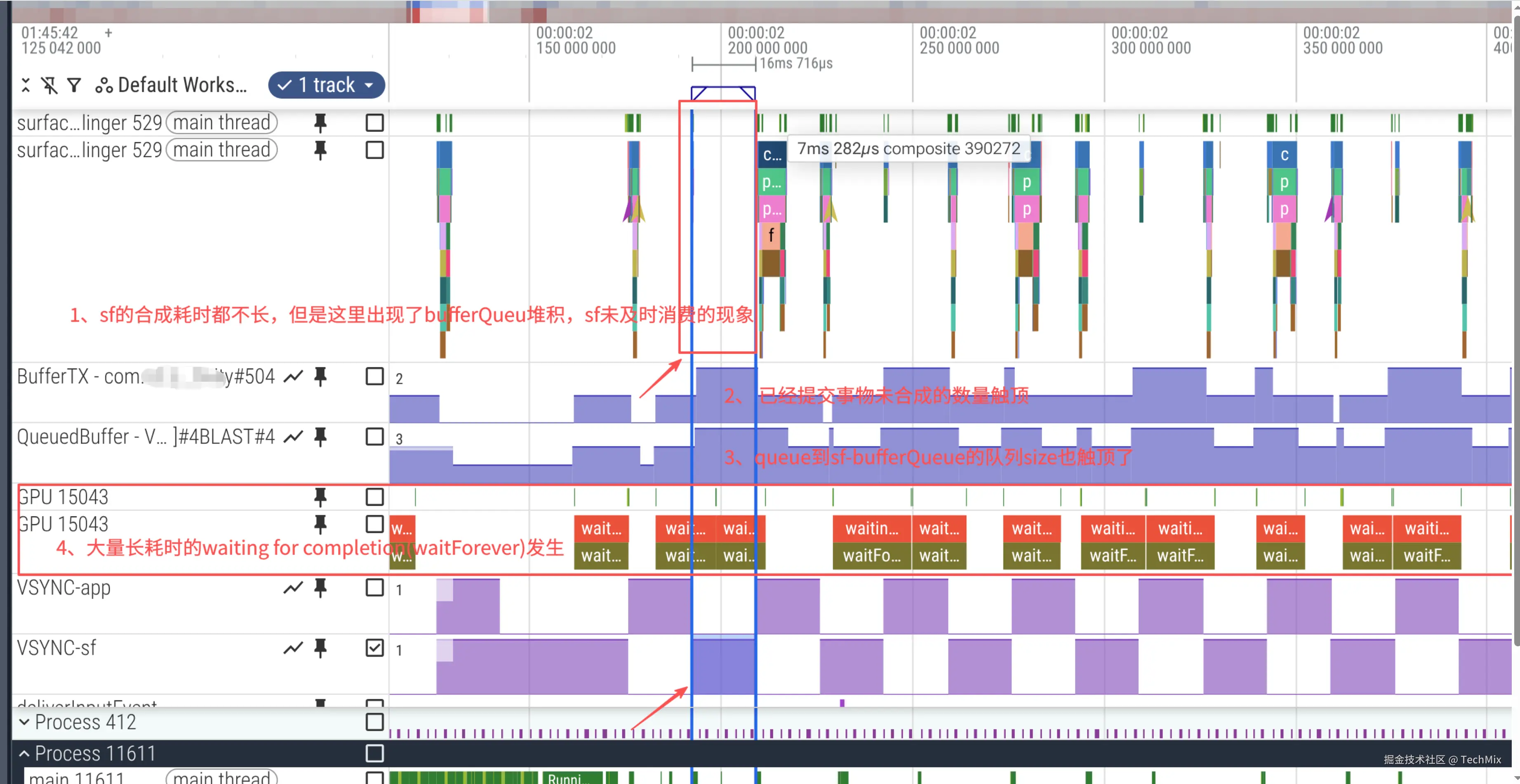

2.3 再看sf的合成过程是否卡顿？

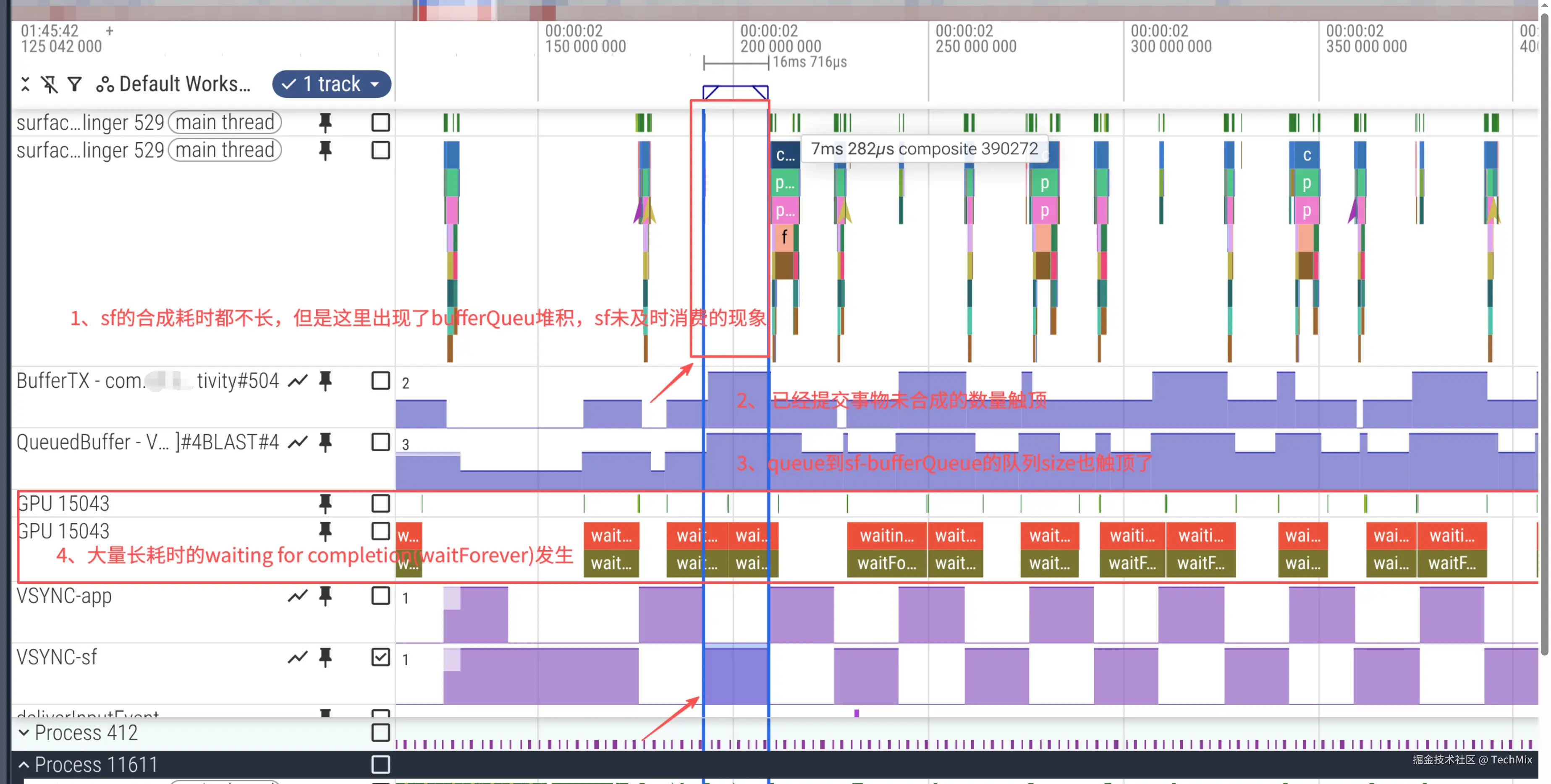

从上述trace截图分析，sf合成逻辑并没有卡顿，所以不难看出丢帧的原因是sf消费buffer时机延后导致的丢帧。
2.4 sf合成没卡，那为什么sf会延后消费buffer?

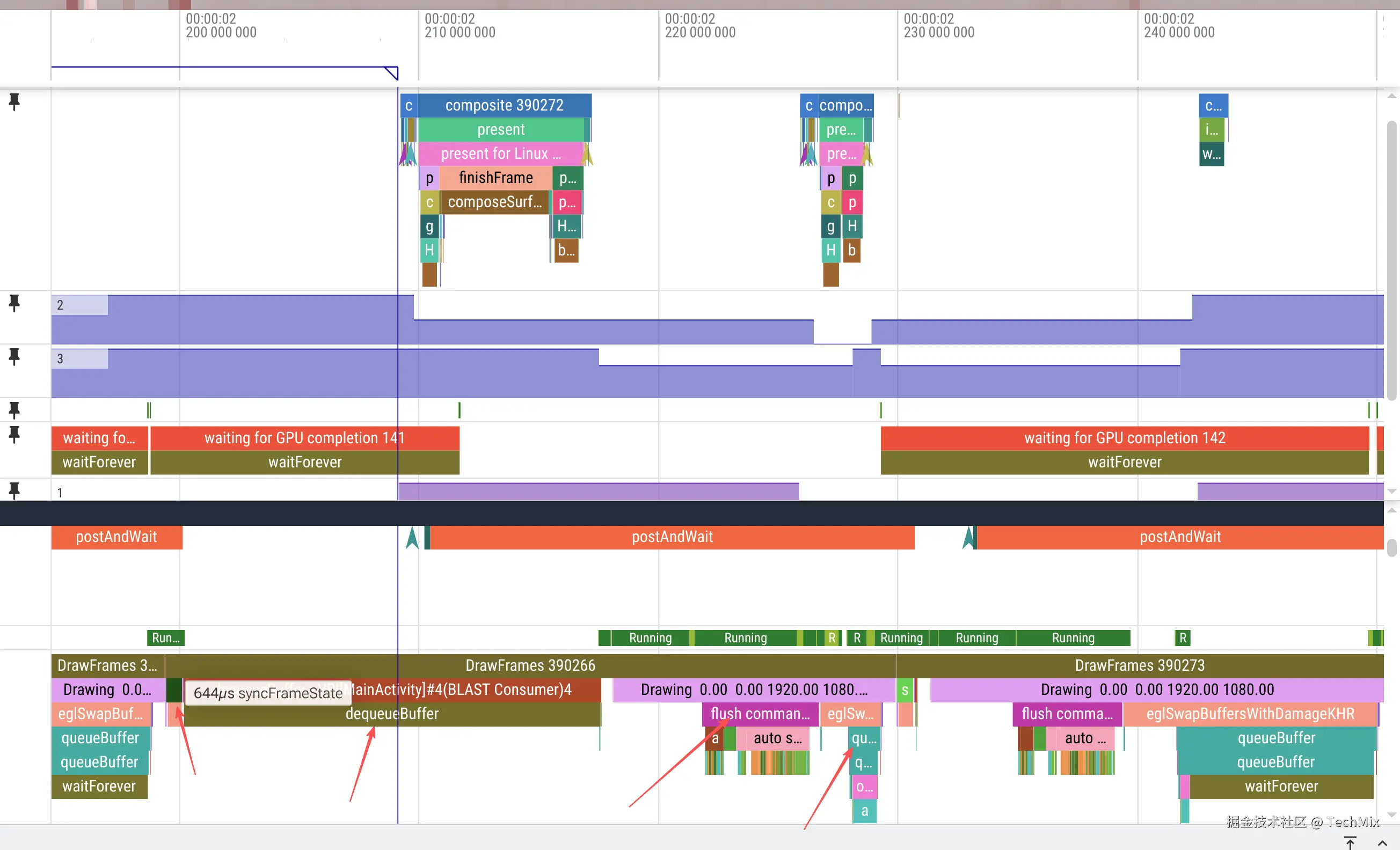

这个问题涉及到一个RenderThread提交绘制指令给GPU的时机问题。 RenderThread工作的几个阶段:
- 1、syncFrameState
- 2、dequeueBuffer
- 3、eglSwapBuffers: "把画好的画交给显示系统"
eglSwapBuffers(display, surface)
└── eglSwapBuffersWithDamageKHR() （优化版，只更新脏区域）
│
├── [GL路径] 隐式 glFlush（如未flush）
│
├── ① EGL Layer 处理
│ └── 通知 EGLSurface 准备交换
│
├── ② ANativeWindow::queueBuffer()
│ └── 将渲染完成的 GraphicBuffer
│ 放回 BufferQueue
│
├── ③ SurfaceFlinger 唤醒
│ └── BufferQueue 通知 SF 有新帧
│
└── ④ dequeueBuffer（下一帧准备）
└── 从 BufferQueue 取下一个空闲buffer
- 4、flush commands: "告诉GPU开始干活"，注意这里只是把准备好的指令提交，并不代表GPU的pipeline一定立即开始，何时开始由GPU自己的command调度决定。 面向 渲染后端(Skia/GL/Vulkan) 操作对象：CommandBuffer / RenderPass
flush commands
└── SkiaOpenGLPipeline::draw() 或 SkiaVulkanPipeline::draw()
└── skgpu::ganesh::FlushAndSubmit()
├── GrDirectContext::flush(flushInfo)
│ ├── ① OpsTasks 排序与合并
│ ├── ② RenderPass 构建
│ ├── ③ 资源上传
│ └── ④ 生成底层API调用
│
└── GrDirectContext::submit(syncCpu=false)
├── GL路径： glFlush()
└── VK路径： vkQueueSubmit()
- 5、queueBuffer
2.5 如何关联上GPU xxx的waiting for completion xxx轨道信息

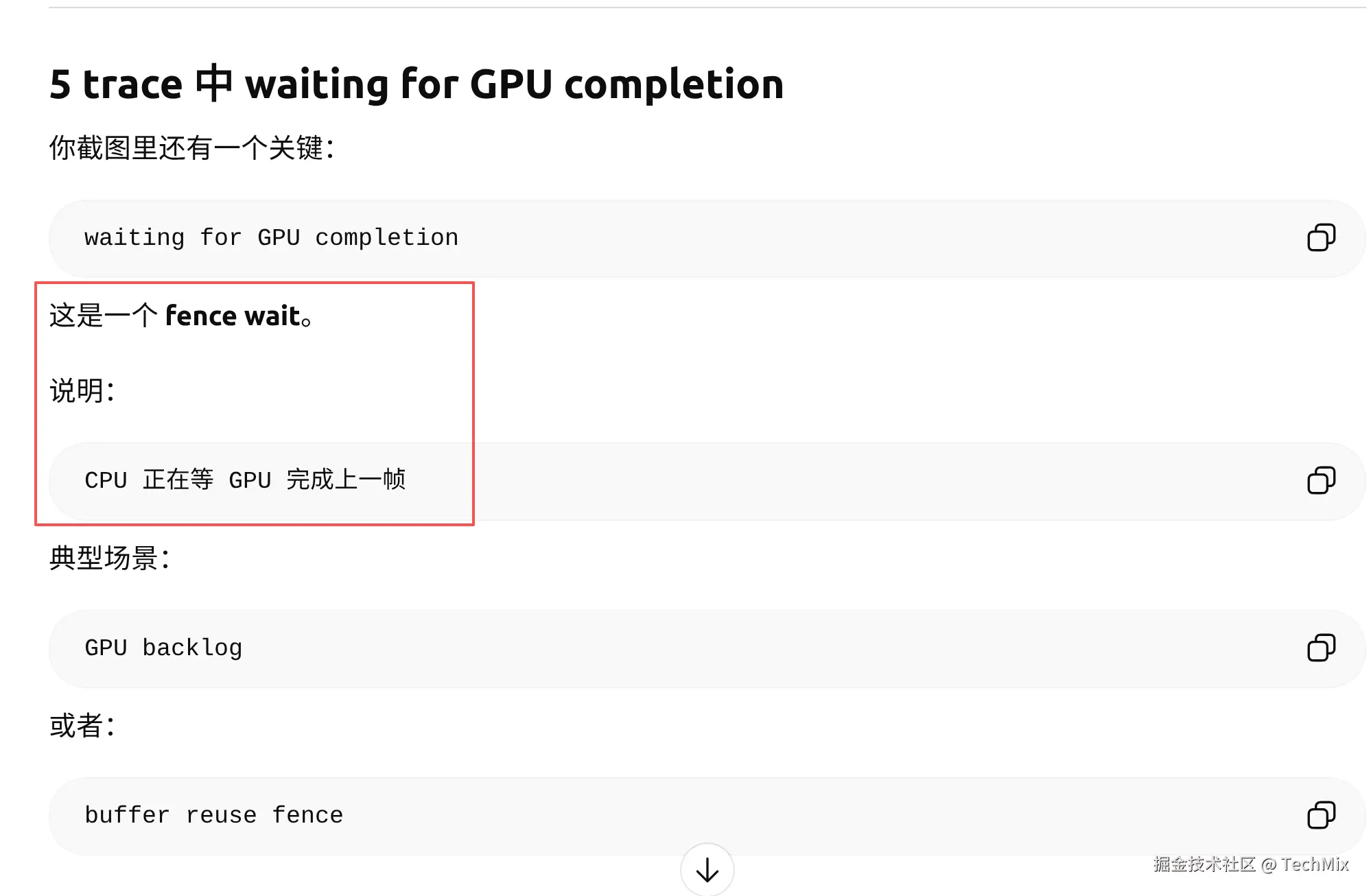

这个问题，做为一个UI崽来说，属实是知识盲区了，确实不懂，求问ChatGpt，把截图和问题描述给他，回答如下：
eglSwapBuffersWithDamageKHR是GPU执行pipeline被真正提交（submit）的时机，那么其内部操作逻辑时序如下： 1 提交 GPU command buffer，这个只是把命令提交给了GPU队列，是异步的并非同步的立即执行 2 触发 buffer swap 3 queuBuffer
那么按照如上的架构设计，就有一个问题，通过queueBuffer提交给BufferQueue的buffer可能还未绘制完成，这时候即使vsync-sf到来，sf也是无法立即acqureBuffer进行合成的。
那么，sf就需要等GPU绘制完成，才能进行合成逻辑，由此产生了App进程的GPU xxx的轨道上的waiting for completion xx（waitforever）的trace。
sf的fence机制：
Android 图形管线原理： 在 Android 中，App 提交（Queue）Buffer 给 SF 时，通常会携带一个 Acquire Fence。这个 Fence 代表了 GPU 对该 Buffer 的渲染进度。当 VSYNC-sf 到达时，SF 必须检查这个 Fence 是否已经 signal（即 GPU 是否已经真正把画面画完了）。
