Group与MatrixTransform

OpenSceneGraph（OSG）的场景图架构是其实现高性能3D渲染的核心，而osg::Group与osg::MatrixTransform作为场景图的关键节点，前者是“骨架”，后者是“骨骼的运动控制器”——MatrixTransform继承自Group，既拥有子节点管理能力，又扩展了矩阵驱动的空间变换能力。

本文将从继承关系、核心逻辑、代码实践三个维度解析二者的关联，并对比MatrixTransform与PositionAttitudeTransform（PAT）的核心差异。

Group与MatrixTransform的核心关系

1 继承链：MatrixTransform是Group的“功能增强版”

OSG的节点体系遵循“分层封装”的设计理念，MatrixTransform的完整继承链如下：

osg::Referenced（内存管理）
    ↓
osg::Object（基础对象能力：命名、克隆）
    ↓
osg::Node（场景图节点基类：可遍历、可渲染）
    ↓
osg::Group（子节点管理：容器能力）
    ↓
osg::Transform（变换抽象基类：定义坐标转换接口）
    ↓
osg::MatrixTransform（矩阵变换节点：具体实现）

从继承关系可明确核心逻辑：

  • osg::Group是基础容器：提供addChild()/removeChild()/getChild()等子节点管理接口，是所有“可包含子节点”的节点的基类，本身无变换能力；
  • osg::Transform是变换抽象层：定义了computeLocalToWorldMatrix()等坐标转换接口，但未实现具体变换逻辑；
  • osg::MatrixTransform是具体实现：继承Group的容器能力，同时实现Transform的变换接口，通过4×4矩阵直接控制子节点的空间变换。

简言之：MatrixTransform = Group的子节点管理能力 + 矩阵驱动的空间变换能力。

2 核心关联

MatrixTransform的核心价值是“对一组子节点施加统一的空间变换”，而这一价值的实现完全依赖Group的能力：

  1. 无Group则无变换目标：MatrixTransform自身无几何数据、不可渲染，必须通过Group的addChild()添加子节点（模型、几何、其他节点），才能将变换作用于具体渲染对象；
  2. Group的遍历逻辑适配变换传递：Group定义了子节点的遍历规则，MatrixTransform继承后，其变换矩阵会自动传递给所有子节点——子节点的“局部坐标→世界坐标”会叠加MatrixTransform的矩阵变换；
  3. Group的线程安全复用：Group内置了多线程安全的子节点管理逻辑，MatrixTransform无需重复实现，可直接在OSG的多线程渲染环境（渲染线程、更新线程）中安全增删子节点。

代码实践：Group与MatrixTransform的综合使用

以下示例完整展示如何通过osg::Group构建场景图骨架，并通过MatrixTransform实现子节点的空间变换，同时体现二者的核心关联。

1 完整可运行代码

#include <osgViewer/Viewer>
#include <osg/Group>
#include <osg/MatrixTransform>
#include <osgDB/ReadFile>
#include <osgUtil/Optimizer>
#include <osg/Notify>

// 构建带矩阵变换的模型节点
osg::ref_ptr<osg::Node> createTransformedModel(
    const std::string& modelPath,
    const osg::Matrixd& transformMat)
{
    // 1. 加载模型（返回osg::Node，可能是Group/Geode）
    osg::ref_ptr<osg::Node> model = osgDB::readNodeFile(modelPath);
    if (!model)
    {
        osg::notify(osg::FATAL) << "模型加载失败：" << modelPath << std::endl;
        return nullptr;
    }

    // 2. 创建MatrixTransform节点（继承Group，可添加子节点）
    osg::ref_ptr<osg::MatrixTransform> mt = new osg::MatrixTransform();
    // 设置变换矩阵：核心逻辑，所有子节点会应用该矩阵
    mt->setMatrix(transformMat);

    // 3. 继承自Group的核心能力：添加子节点（变换作用于子节点）
    mt->addChild(model.get());

    return mt;
}

int main()
{
    // 1. 创建场景根节点（纯Group，仅做容器，无变换）
    osg::ref_ptr<osg::Group> root = new osg::Group();
    root->setName("SceneRoot"); // Group继承自Object的命名能力

    // 2. 构建两个不同的变换矩阵
    // 矩阵1：平移（X=-10）+ 缩放（0.5倍）+ 无旋转
    osg::Matrixd mat1;
    mat1.makeTranslate(osg::Vec3(-10.0f, 0.0f, 0.0f)); // 平移
    mat1 *= osg::Matrixd::scale(osg::Vec3(0.5f, 0.5f, 0.5f)); // 缩放

    // 矩阵2：平移（X=10）+ 原始大小 + 绕Y轴旋转90度
    osg::Matrixd mat2;
    mat2.makeTranslate(osg::Vec3(10.0f, 0.0f, 0.0f)); // 平移
    mat2 *= osg::Matrixd::rotate(osg::PI/2, osg::Vec3(0, 1, 0)); // 旋转

    // 3. 创建两个带变换的模型节点
    osg::ref_ptr<osg::Node> model1 = createTransformedModel("cow.osg", mat1);
    osg::ref_ptr<osg::Node> model2 = createTransformedModel("cow.osg", mat2);

    if (model1 && model2)
    {
        // 4. Group的核心能力：添加子节点（管理所有变换节点）
        root->addChild(model1.get());
        root->addChild(model2.get());
    }

    // 5. 优化场景图（Group的遍历逻辑适配优化）
    osgUtil::Optimizer optimizer;
    optimizer.optimize(root.get());

    // 6. 渲染场景
    osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer();
    viewer->setSceneData(root.get());
    viewer->realize();
    return viewer->run();
}


2 代码核心解析

（1）场景图结构：Group为骨架，MatrixTransform为运动节点

示例的场景图树形结构清晰体现了二者的关系：

root (osg::Group，纯容器)
  ├─ mt1 (osg::MatrixTransform，带mat1变换)
  │   └─ cow.osg (模型节点，被mt1变换)
  └─ mt2 (osg::MatrixTransform，带mat2变换)
      └─ cow.osg (模型节点，被mt2变换)
  • root是纯osg::Group，仅负责组织子节点，无任何变换逻辑；
  • mt1/mt2是MatrixTransform，继承Group的addChild()能力，将变换矩阵作用于子节点cow.osg；
  • 同一个模型被两个MatrixTransform包裹，实现不同的空间变换，且通过OSG的引用计数共享模型数据，无内存冗余。
（2）关键API的继承关系体现
代码片段所属父类核心作用
root->addChild(model1.get())osg::GroupGroup的核心能力：添加子节点，构建场景图层级
mt->addChild(model.get())osg::GroupMatrixTransform继承Group的能力，为变换指定目标节点
mt->setMatrix(transformMat)osg::MatrixTransform扩展能力：设置变换矩阵，该矩阵会作用于所有子节点
root->setName("SceneRoot")osg::Object所有节点都继承Object的基础能力（命名、克隆等）
（3）矩阵变换的执行逻辑

MatrixTransform的核心是“矩阵驱动变换”：

  1. 开发者手动构建4×4变换矩阵（mat1/mat2），包含平移、旋转、缩放等逻辑；
  2. setMatrix()将矩阵存入MatrixTransform；
  3. OSG遍历场景图时，MatrixTransform会将自身矩阵与父节点矩阵叠加，计算出子节点的“世界坐标”；

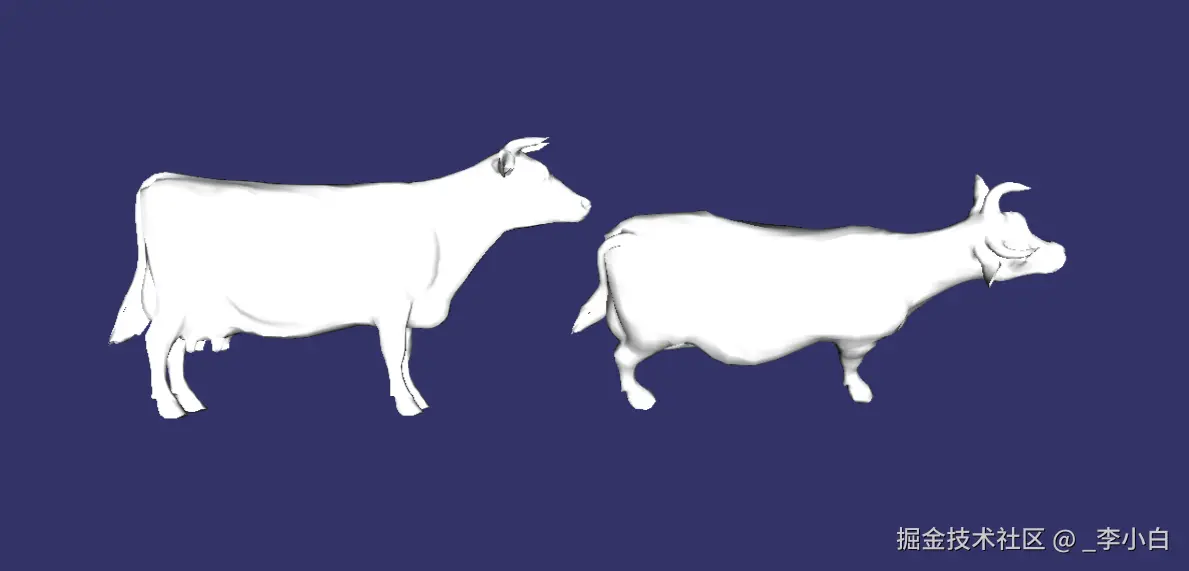

  4. 渲染线程根据世界坐标绘制模型，最终呈现“左侧缩小牛、右侧旋转牛”的效果。

MatrixTransform与PositionAttitudeTransform（PAT）的核心区别

MatrixTransform和PAT都是osg::Transform的子类，且均继承osg::Group，但设计理念和使用场景差异显著，是OSG开发中最易混淆的两个变换节点。

1 核心设计差异

特性osg::MatrixTransformosg::PositionAttitudeTransform (PAT)
设计理念底层实现：直接操作4×4变换矩阵，完全暴露矩阵逻辑上层封装：将变换拆解为“位置、姿态、缩放、枢轴点”四个语义化参数
核心存储单个osg::Matrixd（4×4双精度矩阵）四个独立参数：position(Vec3)、attitude(Quat)、scale(Vec3)、pivotPoint(Vec3)
易用性低：需掌握矩阵运算（平移/旋转/缩放的矩阵组合）高：无需矩阵知识，直接设置“位置/旋转/缩放”即可
灵活性极高：支持任意线性变换（平移、旋转、缩放、剪切、投影等）中等：仅支持“平移+旋转+缩放+枢轴偏移”的仿射变换
旋转实现需手动构建旋转矩阵，若用欧拉角易触发万向节死锁基于四元数（osg::Quat）旋转，天然避免万向节死锁
动态修改繁琐：需读取矩阵→修改分量→写回矩阵便捷：直接修改position/scale等参数，无需关心矩阵结构
性能无参数组合开销，高频修改矩阵时更高效参数修改时自动计算矩阵，常规场景性能略高

2 适用场景选择

优先用MatrixTransform的场景
  1. 需实现特殊变换（如模型剪切、镜像、透视投影、自定义坐标系统转换）；
  2. 需复用外部矩阵数据（如从传感器、物理引擎、其他3D引擎获取的变换矩阵）；
  3. 高频修改变换矩阵（如实时物理模拟、骨骼动画、动态坐标映射）；
  4. 需自定义变换顺序（如先缩放→再旋转→最后平移，与PAT默认顺序不同）。
优先用PAT的场景
  1. 常规3D变换（平移、旋转、缩放），追求开发效率和低出错率；
  2. 团队中开发人员矩阵知识薄弱，无需关注矩阵底层逻辑；
  3. 3D旋转场景（如无人机、机器人姿态控制），需避免万向节死锁；
  4. 动态修改单个变换参数（如仅调整位置，不影响旋转/缩放）。

3 代码层面的对比示例

PAT的简化写法（等价于上述代码的mat1）
osg::ref_ptr<osg::PositionAttitudeTransform> pat = new osg::PositionAttitudeTransform();
pat->setPosition(osg::Vec3(-10.0f, 0.0f, 0.0f)); // 平移（替代mat1.makeTranslate）
pat->setScale(osg::Vec3(0.5f, 0.5f, 0.5f));       // 缩放（替代mat1.scale）
// 无需手动构建矩阵，直接设置语义化参数

可见：PAT是对MatrixTransform的“易用性封装”，底层仍会将参数转换为变换矩阵，只是屏蔽了矩阵运算的细节。

总结

  1. Group与MatrixTransform的核心关系：MatrixTransform继承osg::Group，既拥有“子节点管理”的容器能力，又扩展了“矩阵驱动变换”的核心功能，是OSG实现“批量空间变换”的基础；
  2. 场景图设计逻辑：Group是场景图的“骨架”，负责组织节点；MatrixTransform是“运动控制器”，负责驱动节点的空间位置；二者结合构成OSG场景图“分层管理、批量控制”的核心架构；
  3. MatrixTransform与PAT的选型原则：常规变换选PAT（易用、避坑），特殊变换选MatrixTransform（灵活、底层），二者均继承Group的容器能力，可嵌套使用以实现复杂场景需求。
