MPTCP 握手全解剖：一条连接是如何"长出"多条腿的

MPTCP 深度解析系列（2/20）

---

一辆测试车停在停车场。工程师打开笔记本，把抓包工具接到 T-Box 的网口上，运行了一条命令：

tcpdump -i eth0 -nn -X 'tcp[tcpflags] & tcp-syn != 0'

屏幕上开始滚动数据包。第一行 SYN 包的十六进制输出里，藏着几个陌生的字节：

0x0040:  1e0c 0001 0000 0000 1a2b 3c4d 5e6f ...

1e = 十进制 30，这是 MPTCP 的 TCP Option 类型号。后面跟着长度、子类型、密钥……

工程师盯着这串字节，脑子里转了个问题：这里面到底发生了什么？

这篇文章，就是那个问题的完整答案。

我们将跟着这辆 T-Box，经历四幕：连接建立（MP_CAPABLE）→ 新路径加入（MP_JOIN）→ 地址通告（ADD_ADDR）→ 中间设备的破坏与应对。每一幕，我们都会深入到字节的级别。

---

一、地基：TCP Options 空间，MPTCP 的"巴掌大的地盘"

在拆解任何握手细节之前，得先搞清楚 MPTCP 是在多么拥挤的空间里工作的。

40 字节，仅此而已

TCP 头部有一个固定的 20 字节结构（源端口、目的端口、序列号、确认号……），剩下的空间留给"Options"字段。TCP 头部长度字段（Data Offset）用 4 bit 表示，最大值是 15 个 32 bit 单位，也就是 60 字节。减去固定的 20 字节，Options 空间上限是 40 字节。

听起来不算少。但这 40 字节在一个 SYN 包里早就被"预约"得差不多了：

MSS（Maximum Segment Size）：       4 字节
Window Scale（RFC 7323）：          3 字节
SACK Permitted（RFC 2018）：        2 字节
Timestamps（RFC 7323）：           10 字节
────────────────────────────────────
以上合计：                         19 字节
剩余给 MPTCP：                 最多 21 字节

而 MPTCP 的 MP_CAPABLE 选项在 SYN 包里需要 12 字节，在第三个 ACK 包里需要 20 字节。这就意味着，设计 MPTCP 选项格式的工程师们，从第一天起就知道自己在玩一个极限压缩游戏。

MPTCP 选项的通用格式

所有 MPTCP 选项都共用一个框架：

+──────+────────+──────────────+──────────────+
│ Kind │ Length │ SubType(4b)  │   Data...    │
│  30  │ 1 byte │ + Flags(4b)  │              │
+──────+────────+──────────────+──────────────+

• Kind = 30：这是 IANA 分配给 MPTCP 的选项类型号，固定不变
• SubType（4 bit）：区分具体功能

完整的 SubType 列表：

SubType	名称	作用
0	MP_CAPABLE	连接建立时的能力协商
1	MP_JOIN	加入新子流
2	DSS	数据序列信号（每个数据包携带）
3	ADD_ADDR	通告新的可用地址
4	REMOVE_ADDR	撤销某个地址
5	MP_PRIO	子流优先级调整
6	MP_FAIL	通知数据不一致
7	MP_FASTCLOSE	快速关闭整个连接
8	MP_TCPRST	携带原因码的重置（v1 新增）

这张表就是 MPTCP 在 TCP 头部能做到的所有事情。记住这张表，后面每一个机制你都能找到对应的 SubType。

打个比方：这 40 字节的 Options 空间，就像名片的背面——你要在这巴掌大的地方，印上公司名、职位、手机号、微信、邮箱、二维码……每多一样就要挤掉别的内容。MPTCP 的工程师们在这里玩的，是把每一 bit 都压榨干净的极限设计艺术。

实战：用以下命令抓 SYN 包，找 1e（十六进制 30）这个字节，就是 MPTCP 选项的起点：

tcpdump -i any 'tcp[tcpflags] & tcp-syn != 0' -X -nn

---

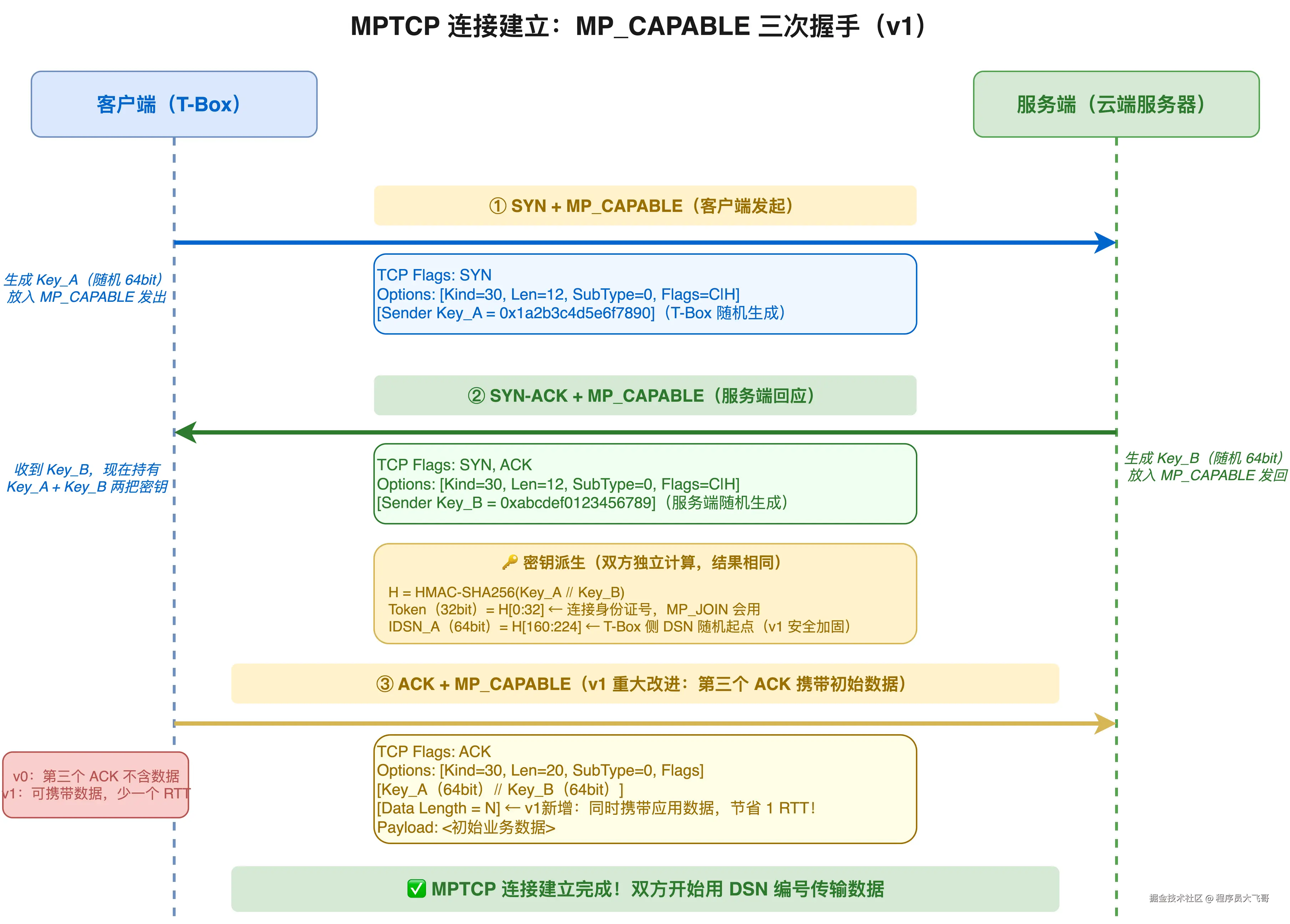

二、MP_CAPABLE：第一次握手的秘密

三次握手，每一步都有戏

T-Box 向云端服务器发出第一个 SYN 包。在普通 TCP 的三次握手之上，MPTCP 悄悄多做了三件事。

第一步：SYN 包（T-Box 发出）

TCP Options 中的 MP_CAPABLE：
┌──────┬────────┬──────────────────────┐
│  30  │   12   │ SubType=0 | Flags    │
│      │        │ C=1 H=0 ...          │
├──────┴────────┴──────────────────────┤
│         Sender Key（64 bit）          │
│         T-Box 随机生成，唯一标识本端   │
└──────────────────────────────────────┘

这里的 Sender Key 是 T-Box 启动时随机生成的 64 bit 密钥，简称 Key_A。它不是用来加密数据的——它是用来派生连接的"身份证号"和安全基础材料的。

Flags 字段里有几个能力协商位：

• C（Checksum）：表示本端要求计算 MPTCP 数据校验和
• H：算法标识位，v1 中 H=0 代表使用 HMAC-SHA256（v0 用 SHA1）

第二步：SYN-ACK（服务端回应）

┌──────┬────────┬──────────────────────┐
│  30  │   12   │ SubType=0 | Flags    │
├──────┴────────┴──────────────────────┤
│         Sender Key（64 bit）          │
│         服务端随机生成，简称 Key_B    │
└──────────────────────────────────────┘

服务端生成自己的 Key_B，放在同样的位置发回来。此时，T-Box 已经同时持有了 Key_A（自己的）和 Key_B（服务端的）。

第三步：第三个 ACK（v1 的重大改进）

v0 的第三个 ACK 只是一个普通的 ACK，没有额外动作。v1 在这里做了一个重要优化：

┌──────┬────────┬──────────────────────┐
│  30  │   20   │ SubType=0 | Flags    │
├──────┴────────┴──────────────────────┤
│         Key_A（64 bit）              │
│         Key_B（64 bit）              │
│         Data Length（可选）          │
└──────────────────────────────────────┘

v1 允许在第三个 ACK 中直接携带应用数据（Data Length > 0）。这意味着连接建立完成的那一刻，第一批业务数据就已经在路上了，比 v0 节省了一个 RTT。

对于 T-Box 这种云控场景，100ms 的端到端延迟预算里，一个 RTT 可能就是 20–50ms——每一毫秒都不能浪费。

两把密钥生什么用？

握手结束后，双方各自执行同样的计算：

H  = HMAC-SHA256(Key_A || Key_B)
Token  = H 的前 32 bit    ← 这条连接的"身份证号"，后续 MP_JOIN 用
IDSN_A = H 的后 64 bit    ← T-Box 的 Data Sequence Number 初始值

H2 = HMAC-SHA256(Key_B || Key_A)
IDSN_B = H2 的后 64 bit   ← 服务端的 DSN 初始值

这两个派生值非常关键：

Token（32 bit） 是整条 MPTCP 连接的唯一标识符。后续每次 MP_JOIN 都要带上它，让服务端知道"这条新的 TCP 连接是要加入哪个 MPTCP 会话的"。

IDSN（Initial Data Sequence Number） 是数据序列号的随机起点。这是 v1 相对 v0 最重要的安全改进。

v0 的安全漏洞——为什么 DSN 不能从 0 开始

v0（RFC 6824）的数据序列号从固定值 0 开始。听起来无害，但存在一个实际攻击面：

攻击者如果能嗅探到一条 MPTCP 连接的存在（比如通过旁信道），就可以预测 DSN 的值，然后构造一个携带伪造 DSS 选项的 TCP 包，注入到连接中。这就是数据注入攻击（TCP data injection）的 MPTCP 变种。

v1 的修复很优雅：IDSN 基于 HMAC-SHA256 随机生成。攻击者不知道 Key_A 和 Key_B，就无法预测 IDSN，更无法伪造有效的 DSN。

打个比方：v0 的 DSN 就像银行支票的流水号从 0001 开始——知道你今天用了 0100，就能猜到明天用 0101。v1 改成了随机的 8 位密码，猜不出来。

三种"中道崩殂"的场景

不是每次 MP_CAPABLE 握手都能成功。有三种常见的失败路径：

场景 A：服务端不支持 MPTCP

• T-Box 发 SYN+MP_CAPABLE，服务端的 SYN-ACK 里没有 MP_CAPABLE
• T-Box 静默回退到普通 TCP，连接照样建立
• 应用程序无感知，只是失去了多路径能力

场景 B：中间设备剥离了 MP_CAPABLE

• T-Box 发 SYN+MP_CAPABLE，防火墙把 Kind=30 的选项删掉，服务端收到的是普通 SYN
• 服务端回 SYN-ACK，没有 MP_CAPABLE → 结果与场景 A 相同

场景 C：中间设备篡改了 MP_CAPABLE（最危险）

• 某些"智能"代理设备会修改 TCP Options 内容，导致双方的 Key 对不上
• 这种情况 MPTCP 握手会失败，但 TCP 连接不会断——会触发 MP_FASTCLOSE 后回退

三种场景的共同结论：TCP 连接本身从不中断，只是多路径能力的开关被关上了。 这就是 MPTCP 优雅降级设计的价值所在。

v0 vs v1 对比：

维度	RFC 6824（v0）	RFC 8684（v1）
安全算法	HMAC-SHA1	HMAC-SHA256
第三个 ACK	仅 Key，不含数据	可携带应用数据（少一个 RTT）
IDSN	从 0 开始，可预测	基于 HMAC 随机生成
版本协商	无	Flags 中携带版本号，支持三级回退
连接关闭	机制不完善	新增 MP_FASTCLOSE、MP_TCPRST

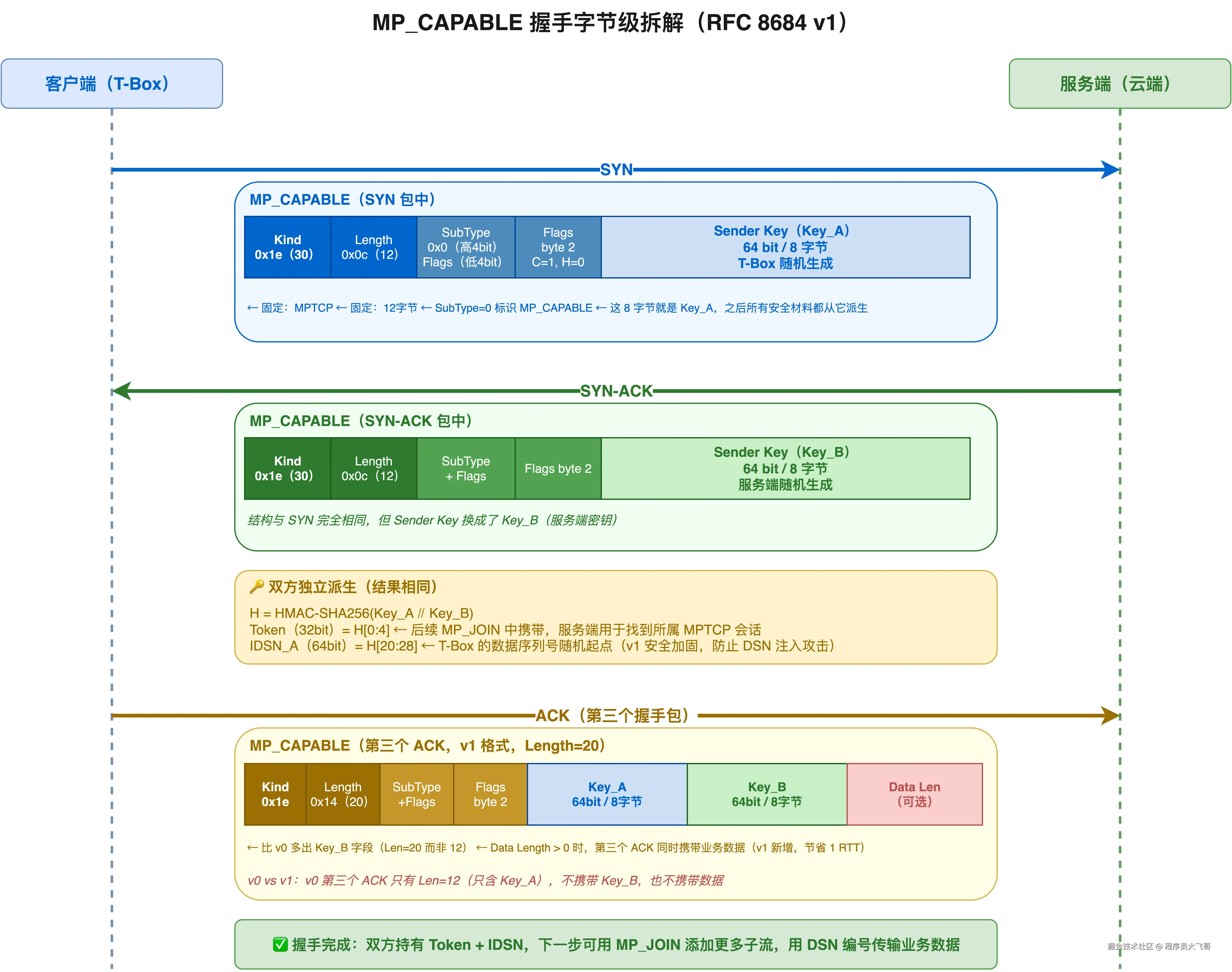

图 1：MP_CAPABLE 握手的字节布局，以及 Key_A/Key_B 派生 Token 和 IDSN 的过程

实战：用 Wireshark 过滤 MPTCP 握手：

# Wireshark 显示过滤器
mptcp.subtype == 0

# tcpdump：找十六进制输出里的 1e 0c（Kind=30, Len=12）
tcpdump -i eth0 -nn -X 'tcp[tcpflags] & tcp-syn != 0'

---

三、MP_JOIN：长出第二条腿

为什么 MP_JOIN 不是一条普通 TCP 连接？

T-Box 刚刚通过 4G 建立了第一条子流，MPTCP 连接跑起来了。这时车辆换了地方，5G 信号出现了。T-Box 想把 5G 这条路也用上——它需要建立第二条子流，把它"插入"已有的 MPTCP 连接。

问题来了：为什么不直接建一条普通 TCP 连接，然后"声称"它属于这个 MPTCP 会话？

答案很简单：没有认证机制，任何人都可以伪造。

攻击者如果能嗅探到你的 MPTCP Token（这个值在 MP_CAPABLE 完成后就固定了），就可以向你的服务器发一个伪造的 MP_JOIN SYN，把一条恶意连接"插入"你的 MPTCP 会话，然后注入数据或者劫持流量。

所以 MP_JOIN 需要同时解决两个问题：

1. 身份绑定：证明"这条新 TCP 连接，是 Token=XXXX 那个 MPTCP 会话的合法成员"
2. 双向认证：客户端验证服务端（防止连接到仿冒服务器），服务端验证客户端（防止伪造子流）

这套双向认证机制，就是 MP_JOIN 三次握手的核心。

MP_JOIN 三次握手的字节布局

第一步：SYN（T-Box 发起新子流）

┌──────┬────────┬──────────────────────────┐
│  30  │   12   │ SubType=1 | Flags | B    │
├──────┴────────┴──────────────────────────┤
│  Address_ID（1 byte）                     │
│  Token（32 bit）← 连接身份证号            │
│  Nonce_A（32 bit，随机数）               │
└──────────────────────────────────────────┘

这里有三个关键字段：

• Token：从 MP_CAPABLE 派生的 32 bit 标识，服务端用它找到对应的 MPTCP 会话
• Address_ID：标识这条子流来自哪个网络接口。4G=1，5G=2——是逻辑编号，不是 IP 地址
• Nonce_A：客户端随机生成的 32 bit 随机数，用于 HMAC 计算，防重放攻击

第二步：SYN-ACK（服务端回应）

┌──────┬────────┬──────────────────────────┐
│  30  │   16   │ SubType=1 | Flags        │
├──────┴────────┴──────────────────────────┤
│  Address_ID（1 byte，服务端接口标识）     │
│  Truncated_HMAC_B（64 bit）              │
│  Nonce_B（32 bit，服务端随机数）         │
└──────────────────────────────────────────┘

服务端在这一步证明自己的身份：Truncated_HMAC_B 是用 Key_B 计算出的截断 HMAC，让客户端能验证"这确实是我最初握手的那个服务端"。

第三步：第三个 ACK（客户端完成认证）

┌──────┬────────┬──────────────────────────┐
│  30  │   24   │ SubType=1 | Flags        │
├──────┴────────┴──────────────────────────┤
│  HMAC_A（160 bit = 20 字节）             │
└──────────────────────────────────────────┘

客户端在这一步证明自己的身份：HMAC_A 是用 Key_A 计算出的完整 HMAC（20 字节），让服务端能验证"这条新子流确实来自知道 Key_A 的客户端"。

HMAC 计算的完整公式

这是整个 MPTCP 握手里最容易搞混的地方。把它写清楚：

# 服务端计算 Truncated_HMAC_B（放入 SYN-ACK）：
HMAC_B_full = HMAC-SHA256(
    key  = Key_B,
    msg  = Nonce_A || Nonce_B    ← 先 A 后 B（64 bit 拼接）
)
Truncated_HMAC_B = HMAC_B_full 的前 8 字节（64 bit）

# 客户端计算 HMAC_A（放入第三个 ACK）：
HMAC_A = HMAC-SHA256(
    key  = Key_A,
    msg  = Nonce_B || Nonce_A    ← 注意：先 B 后 A，顺序反过来了！
)
HMAC_A_20 = HMAC_A 的前 20 字节（160 bit）

注意 Nonce_A || Nonce_B 和 Nonce_B || Nonce_A 的顺序是反的——这是故意的，确保两个 HMAC 用不同的输入，防止一方推算出另一方的 HMAC。

用 Python 可以直接验证：

import hmac, hashlib, os

# 模拟握手材料（实际来自抓包）
Key_A  = bytes.fromhex('1a2b3c4d5e6f7890')  # T-Box 的 Key
Key_B  = bytes.fromhex('abcdef0123456789')  # 服务端的 Key
Nonce_A = bytes.fromhex('11223344')
Nonce_B = bytes.fromhex('aabbccdd')

# 服务端计算 Truncated_HMAC_B
hmac_b = hmac.new(Key_B, Nonce_A + Nonce_B, hashlib.sha256).digest()
truncated_hmac_b = hmac_b[:8]  # 前 64 bit
print(f"Truncated_HMAC_B: {truncated_hmac_b.hex()}")

# 客户端计算 HMAC_A（注意 Nonce 顺序反了）
hmac_a = hmac.new(Key_A, Nonce_B + Nonce_A, hashlib.sha256).digest()
hmac_a_20 = hmac_a[:20]  # 前 160 bit
print(f"HMAC_A: {hmac_a_20.hex()}")

把这段代码跑一遍，再对着 Wireshark 里的 MP_JOIN 抓包，你就能亲眼验证每一个字节从哪来、到哪去。

类比：酒店换房卡系统

整个 MP_JOIN 认证机制，用一个日常场景来理解：

你入住了一家酒店（MP_CAPABLE 握手），前台给了你一张主卡（Key_A），并登记了你的房间号（Token = 1506）。

第二天，你的朋友来找你，想帮你拿快递进房间（MP_JOIN，新子流）。但你不能直接把主卡给他——酒店不允许。

正确流程是：

1. 朋友去前台，报出房间号 1506（SYN 里的 Token）
2. 前台查到房间号，用你的入住信息做一个临时验证码给朋友（SYN-ACK 里的 Truncated_HMAC_B）
3. 朋友把临时验证码发给你，你用主卡确认这确实是我们酒店的前台给的（第三个 ACK 里的 HMAC_A）
4. 验证通过，朋友拿到了进房间的权限

全程没有泄露主卡（Key_A 和 Key_B 始终在双方内存里，不出现在网络包里）；前台（服务端）和你（客户端）互相验证了身份；朋友（新的 5G 子流）只是载体，无法单独伪造权限。

Address_ID 的妙用：穿越 NAT 的钥匙

每个网络接口被分配一个 1 字节的 Address_ID（0–255），由 Path Manager 在本地管理。这个 ID 是双方约定的逻辑标识，不是 IP 地址。

为什么不直接用 IP 地址？因为 NAT。

T-Box 的 4G 接口在运营商侧的 IP 是 10.x.x.x（内网），经过 CGNAT 后变成了某个公网 IP，云端服务器实际看到的是这个公网 IP。如果子流的标识绑定在 IP 上，T-Box 和云端根本对不上号。

绑定在 Address_ID 上就不一样了：T-Box 内部知道"Address_ID=1 对应我的 4G 接口"，服务端知道"Address_ID=1 对应那个从 IP=x.x.x.x 来的子流"——即使 NAT 改变了 IP，双方的逻辑映射不变。

这一个 byte 的设计，是 MPTCP 能在真实运营商网络上工作的关键之一。

实战：

# 查看当前子流的 Address_ID 分配
ss -Mtnpi

# 示例输出片段：
# mptcp seq:... subflows:2 add_addr_signal:0
# src 10.0.0.1:443 dst 192.168.1.100:54321 uid:1001

---

四、ADD_ADDR：告知更多地址

场景：云端有备用 IP，想让 T-Box 来连

T-Box 已经建立了 4G 和 5G 两条子流，数据在并行流动。这时，云端服务器发现自己的灾备机房刚刚启动，有一个新的 IP 地址可用，想让 T-Box 过来建第三条子流……

这就是 ADD_ADDR 的场景。

ADD_ADDR 的字节格式（v1）

┌──────┬────────┬──────────────────────────────┐
│  30  │  N     │ SubType=3 | IPver | E        │
├──────┴────────┴──────────────────────────────┤
│  Address_ID（1 byte）                         │
│  IP 地址（4 byte for IPv4，16 byte for IPv6） │
│  Port（2 byte，可选）                         │
│  Truncated_HMAC（8 byte，v1 新增）            │
└──────────────────────────────────────────────┘

几个字段值得特别说明：

E 标志（Echo）：E=0 表示"我在通告自己的地址"，E=1 表示"我在回显你之前通告给我的地址"（用于地址确认，v1 新增，现在很少用）。

Truncated_HMAC（v1 新增）：这是 v1 修复 v0 安全漏洞的核心改动。

v0 的 ADD_ADDR 漏洞

v0 的 ADD_ADDR 没有任何认证——任何人都可以向 T-Box 发送一个伪造的 ADD_ADDR，把里面的 IP 地址换成攻击者控制的服务器。T-Box 收到后，会乖乖地向这个 IP 发起 MP_JOIN……这个 MP_JOIN 里包含了 Token、Nonce 等信息，攻击者可以分析甚至劫持连接。

这是一种 SSRF（Server-Side Request Forgery）的变体。

v1 的修复：ADD_ADDR 里加入了 Truncated_HMAC，用 Key_B 派生计算，验证通告来自合法的对端。T-Box 收到 ADD_ADDR 后，先验证 HMAC，通过才去建子流。

谁发 ADD_ADDR？谁去连？

这是部署时经常搞反的问题。

原则：有公网 IP 的一侧发 ADD_ADDR，另一侧去发起 MP_JOIN。

在 T-Box 场景下：

• T-Box 在 CGNAT 后面，它的"地址"在运营商侧是私有 IP，没有意义
• 云端服务器通常有公网 IP
• 因此：服务端发 ADD_ADDR，T-Box 收到后决定是否发起 MP_JOIN

Linux 内核控制这个行为的参数：

# T-Box 侧：最多接受几个 ADD_ADDR 并主动去建子流
ip mptcp limits set add_addr_accepted 2

# 最多允许几条子流并行
ip mptcp limits set subflows 4

# 查看当前配置
ip mptcp limits show

REMOVE_ADDR：极简的地址撤销

当某个地址不可用时（比如服务端的备用机房下线），发送方会用 REMOVE_ADDR 通知对方：

┌──────┬────────┬──────────────────────────┐
│  30  │   4    │ SubType=4                │
├──────┴────────┴──────────────────────────┤
│  Address_ID（1 byte）                     │
└──────────────────────────────────────────┘

注意：只有 4 字节，只携带 Address_ID，没有 IP 地址。原因同前：NAT 后面的 IP 可能已经变了，Address_ID 才是不变的逻辑标识。

收到 REMOVE_ADDR 后，该 Address_ID 对应的所有子流会被关闭。

Path Manager 的角色（埋钩子）

ADD_ADDR 的收发决策和 MP_JOIN 的发起，都由 Linux 内核的 Path Manager（路径管理器） 负责。内核默认实现是 pm_netlink，通过 netlink 接口接受用户空间的配置。

但默认的 Path Manager 不够聪明：它不知道 5G 信号强度、不知道当前拥塞状态、不知道应该"什么时候激活备用子流才划算"。如果你想要精细控制（比如：4G 延迟超过 80ms 才启动 5G 子流；或者两条链路同时可用时优先用 5G 做主路径），需要写自定义 Path Manager。

这个话题在系列第 6 篇会深入到 net/mptcp/pm_netlink.c 的源码层面。

实战：

# 查看 MPTCP 端点配置
ip mptcp endpoint show

# 监控 MPTCP 事件（ADD_ADDR / REMOVE_ADDR 实时可见）
ip monitor mptcp

# 示例输出：
# [MPTCP_EVENT_ANNOUNCE] msk=0x... addr=10.10.1.1 id=2 flags=...

---

五、中间设备的破坏与工程应对

理论很美好，现实里有运营商。

T-Box 跑在公网上，数据包会经过运营商的 CGNAT、防火墙、DPI 设备。这些设备大多数是在 MPTCP 诞生之前就设计的，它们不认识 Kind=30 的 Options，处理方式五花八门。

三种破坏模式和诊断方法

模式一：TCP Options 剥离

这是最常见的情况。防火墙或 DPI 设备把它不认识的 TCP Options 直接删掉——"不认识的东西，删了保险"。

• 症状：T-Box 发的 SYN 里有 MP_CAPABLE，但抓到的 SYN-ACK 里没有 → MPTCP 自动回退普通 TCP

• 诊断：

  nstat -az | grep MPTCPMPCapableFallbackACK
  # 这个计数器增长 = 发生了回退


模式二：MP_JOIN SYN 被防火墙拦截

最坑的情况之一。有些防火墙配置了"只允许出站连接"的策略——它认识第一条子流的 SYN（因为是 T-Box 主动发起的），但 MP_JOIN 的 SYN 如果是从服务端向 T-Box 发起的（服务端主动建子流），就会被当作"非法入站连接"丢弃。

• 症状：第一条子流建立成功，MP_JOIN 的 SYN 始终收不到 SYN-ACK

• 诊断：

  ss -Mtnpi | grep "subflows=1"
  # 只有 1 条子流，但预期有 2 条


模式三：CGNAT 的 HMAC 联动破坏

这是技术含量最高的破坏方式。CGNAT 在改写 IP 地址和端口时，会同步更新 TCP Checksum（这是正确的）。但 CGNAT 不懂 MPTCP，它不会更新 MP_JOIN 选项里的 HMAC——因为 HMAC 的计算输入里没有包含源 IP/Port（这是 MPTCP 设计时有意为之的）。

理论上这应该是安全的（HMAC 不依赖 IP），但某些 CGNAT 实现会把 TCP Options 整块修改，导致 HMAC 字节被破坏。

• 症状：MP_JOIN 握手完成了，但数据传输阶段出现大量 RST 或 HMAC 验证失败

• 诊断：

  nstat -az | grep MPTCPMPJoinAckHMACFailure
  # HMAC 校验失败计数增长


中国运营商的现实（给 T-Box 工程师的实战总结）

基于实际测试经验：

接入类型	MPTCP 兼容性	建议
移动/联通/电信 公网 4G	不稳定，部分省份 CGNAT 会剥离 Options	用探测脚本先验证，做好回退预案
联通/电信 企业专线 APN（to B）	较好，通常透传 TCP Options	推荐用于生产环境
5G SA 独立组网（试商用）	理论上支持 ATSSS，MPTCP 最友好	稳定性待验证，持续跟进
WiFi + 4G 双链路（室内）	通常 WiFi 侧无问题，4G 侧看运营商	参考上述 4G 建议

落地前的标准检查流程：

# 第一步：全量 MPTCP 诊断
nstat -az | grep -i mptcp

# 第二步：查看连接状态和子流数量
ss -Mtnpi

# 第三步：查看实时 MPTCP 事件
ip monitor mptcp

# 第四步：如果怀疑 Options 被剥离，抓 SYN 包对比
tcpdump -i eth0 -nn -X 'tcp[tcpflags] & tcp-syn != 0' | head -100

# 关注以下内核计数器含义：
# MPTCPMPCapableSYNRxMismatch  → MP_CAPABLE 被中间设备修改
# MPTCPMPJoinSynRx             → 收到 MP_JOIN SYN（服务端侧用）
# MPTCPMPJoinAckHMACFailure    → HMAC 校验失败，中间设备篡改
# MPTCPMPCapableFallbackACK    → 客户端侧回退到普通 TCP
# MPTCPMPCapableFallbackSYNACK → 服务端侧回退到普通 TCP

关于中间设备的兼容性问题，以及 MPTCP 在中国运营商网络环境下的完整应对方案——包括 NAT 穿越技巧和 DPI 识别规避——我们会在系列第 4 篇专门展开讲。

---

六、完整流程：一图看懂四幕

把四章的内容串成一张时序图：

T-Box（4G 接口）                         云端服务器
    │                                       │
    │──SYN [MP_CAPABLE Key_A]──────────────>│  ① T-Box 通告能力，带上自己的密钥
    │<──SYN-ACK [MP_CAPABLE Key_B]──────────│  ② 服务端回应，带上自己的密钥
    │──ACK [MP_CAPABLE Key_A+B + 初始数据]─>│  ③ v1：连接建立同时发数据（省 1 RTT）
    │                                       │
    │<══════ 4G 子流正常传输数据 ══════════>│
    │                                       │
    │──SYN [MP_JOIN Token,Nonce_A]─────────>│  ④ 5G 接口发起第二条子流
    │<──SYN-ACK [MP_JOIN HMAC_B,Nonce_B]────│  ⑤ 服务端用 Key_B 证明身份
    │──ACK [MP_JOIN HMAC_A]────────────────>│  ⑥ T-Box 用 Key_A 证明身份，双向认证完成
    │                                       │
    │<══════ 4G + 5G 双路并行 ════════════>│
    │                                       │
    │<──ADD_ADDR [AddrID=2, IP=y.y.y.y]─────│  ⑦ 服务端通告备用地址（含 HMAC 认证）
    │                                       │
    │──SYN [MP_JOIN Token,Nonce_C]─────────>│  ⑧ T-Box 主动连备用地址（第三条子流）
    │<──SYN-ACK [MP_JOIN HMAC_D,Nonce_D]────│
    │──ACK [MP_JOIN HMAC_C]────────────────>│  ⑨ 第三条子流建立完成
    │                                       │
    │<══════ 4G + 5G + 备用，三路并行 ═════>│

这九步，就是一条 MPTCP 连接从无到有、从一条路变成三条路的完整生命历程。

---

写在最后

回到停车场里那台 T-Box，屏幕上的 1e 0c 00 01 1a 2b 3c 4d 5e 6f 78 90 现在你能读懂了：

• 1e = Kind=30，这是 MPTCP
• 0c = Len=12，选项总长度 12 字节
• 00 = SubType=0（高 4 bit），Flags（低 4 bit）
• 01 = Flags 字节
• 后面 8 字节 = Sender Key（Key_A），T-Box 的随机密钥

每一个字节背后，都是 IETF 工作组十年工程经验的结晶：40 字节的 Options 空间压榨到极致、HMAC 双向互认保安全、Address_ID 抽象掉 NAT 地址的变化……

这套机制不完美——中间设备的破坏让 MPTCP 在某些运营商网络上举步维艰。但它在真实互联网上运行了十年，撑住了苹果数亿台设备的流量，也正在撑起云控车联网的生死线。

下一篇预告：「MPTCP vs MPQUIC：下一代多路径传输谁更有前途？」——我们暂别字节级的细节，抬头看看另一个挑战者的设计哲学，以及内核态 vs 用户态的这场根本性取舍，最终会走向何方。

---

参考资料

1. RFC 8684: TCP Extensions for Multipath Operation with Multiple Addresses, IETF, 2020
2. RFC 6824: TCP Extensions for Multipath Operation with Multiple Addresses, IETF, 2013
3. RFC 8041: Use Cases and Operational Experience with Multipath TCP, IETF, 2017
4. Linux kernel source: net/mptcp/options.c（MP_CAPABLE/MP_JOIN 解析实现）
5. Linux kernel source: net/mptcp/crypto.c（HMAC 计算实现）
6. mptcp.dev: 官方测试工具与诊断指南
7. Bagnulo et al., "Multipath TCP Security Analysis", RFC 6182 Appendix, 2011
