从0到1搭建分布式架构图，架构师必备实战指南

分布式架构已成为互联网项目的主流架构模式，而分布式架构图的绘制，是架构设计的基础，也是跨岗位沟通的核心载体。很多架构师在搭建分布式架构图时，常常陷入逻辑混乱、模块依赖不清的问题，导致后续开发、部署出现诸多隐患。

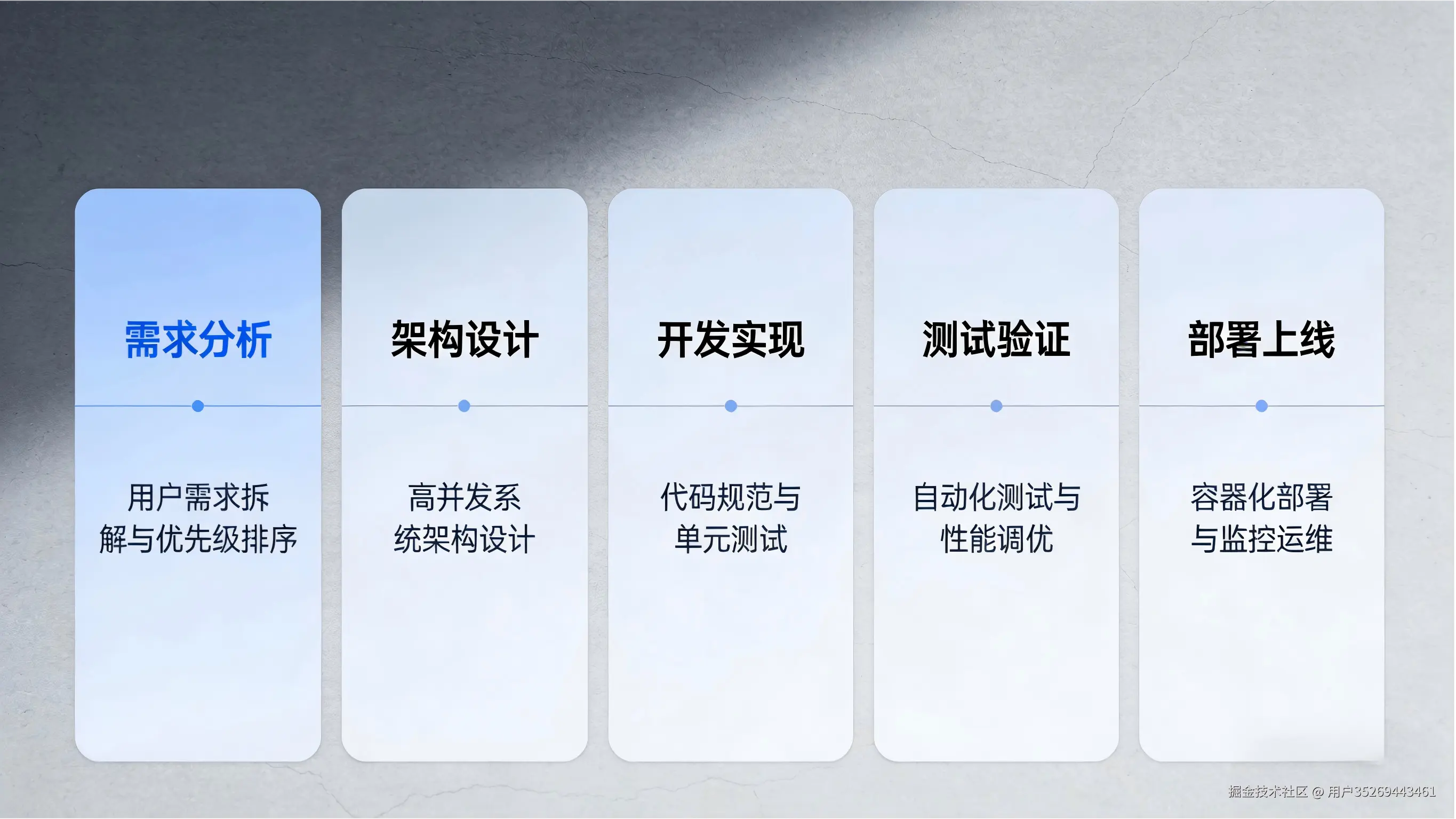

本文结合分布式架构实战经验，从需求梳理、模块划分、链路设计、部署规划四个维度，分享从0到1搭建分布式架构图的完整方法，帮助架构师快速上手，绘制出专业、可落地的分布式架构图。

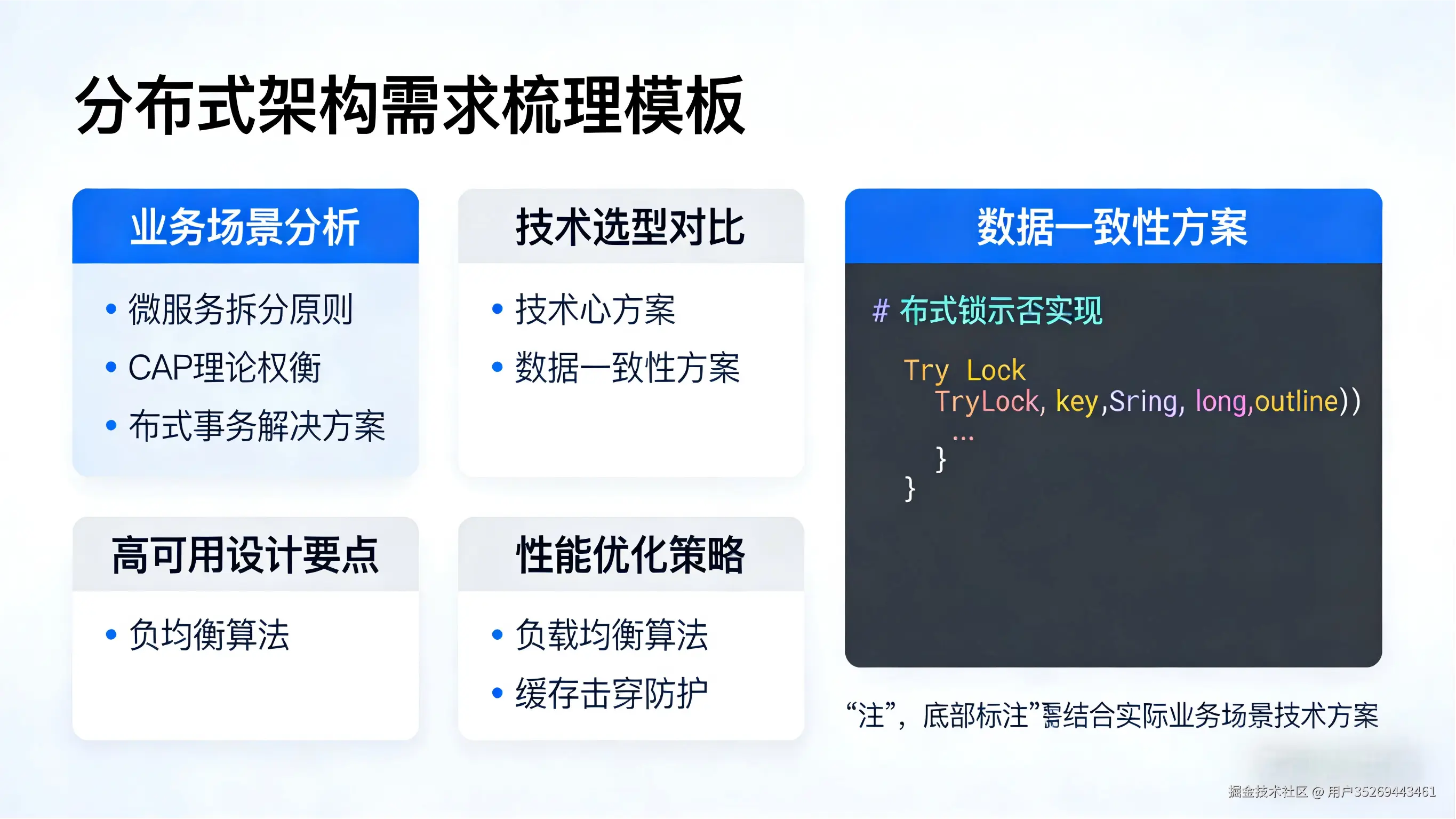

一、需求梳理：明确架构设计的核心目标

绘制分布式架构图前，首先要梳理清楚项目的核心需求，明确架构设计的目标，避免盲目设计。核心需求主要包括三个方面：

1.  业务需求：明确项目的核心业务场景、业务流程，以及业务的量级（如并发量、数据量），这是架构设计的基础；

2.  技术需求：明确项目的技术栈选型、部署环境、可扩展性要求，确保架构设计与技术实现匹配；

3.  非功能需求：明确性能、安全、可用性、可维护性等非功能需求，如并发量要求10万QPS、系统可用性99.99%等，为架构设计提供约束条件。

需求梳理完成后，形成需求文档，作为架构图绘制的依据，避免后续架构设计与需求脱节。

二、模块划分：遵循“高内聚、低耦合”原则

分布式架构的核心是“拆分”，模块划分的合理性，直接影响架构的可扩展性和可维护性。模块划分需遵循以下三个原则：

1.  按业务域拆分：将项目按核心业务场景拆分为不同的业务模块，如电商项目可拆分为用户模块、订单模块、支付模块、商品模块等，每个模块聚焦单一业务场景；

2.  高内聚：每个模块内部的功能高度相关，模块内的代码、逻辑、数据相对独立，便于开发和维护；

3.  低耦合：模块之间的依赖尽可能少，通过接口调用实现交互，避免模块之间直接耦合，便于后续模块的迭代和扩展。

模块划分完成后，标注每个模块的核心职责、接口定义，确保模块边界清晰，便于开发人员理解。

三、链路设计：明确模块间的交互关系

分布式架构中，模块之间的交互关系复杂，链路设计的合理性，直接影响系统的性能和可用性。链路设计主要包括以下两个方面：

1.  接口设计：明确各模块之间的接口类型（如RESTful、RPC）、请求方式、参数规范，确保模块之间的交互顺畅；

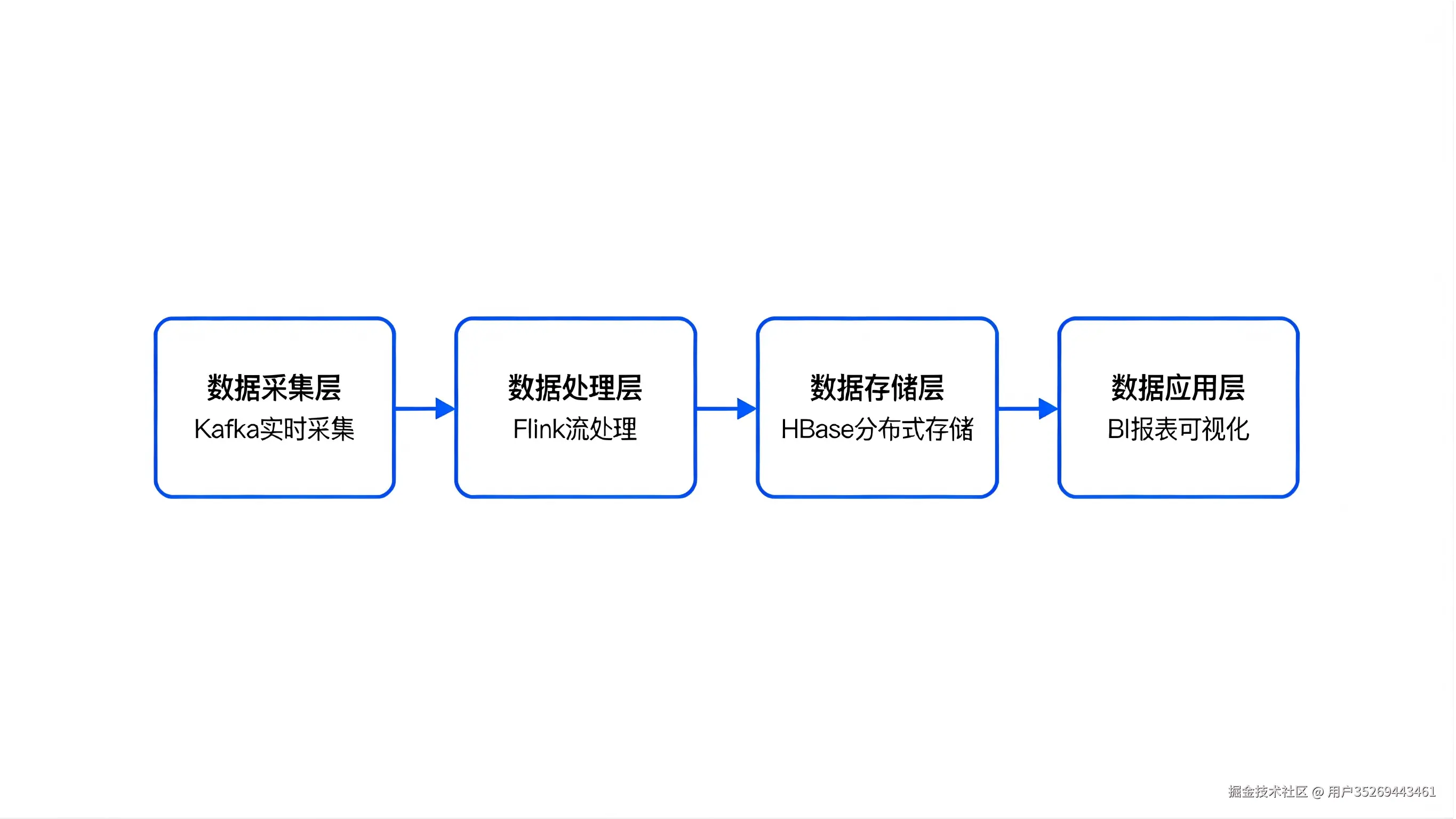

2.  数据流向：标注各模块之间的数据流向，明确数据的产生、传输、存储过程，避免数据流向混乱，便于问题排查和系统优化。

同时，需考虑链路的容错机制，如接口调用失败后的重试、降级、熔断策略，在架构图中补充说明，提升系统的可用性。

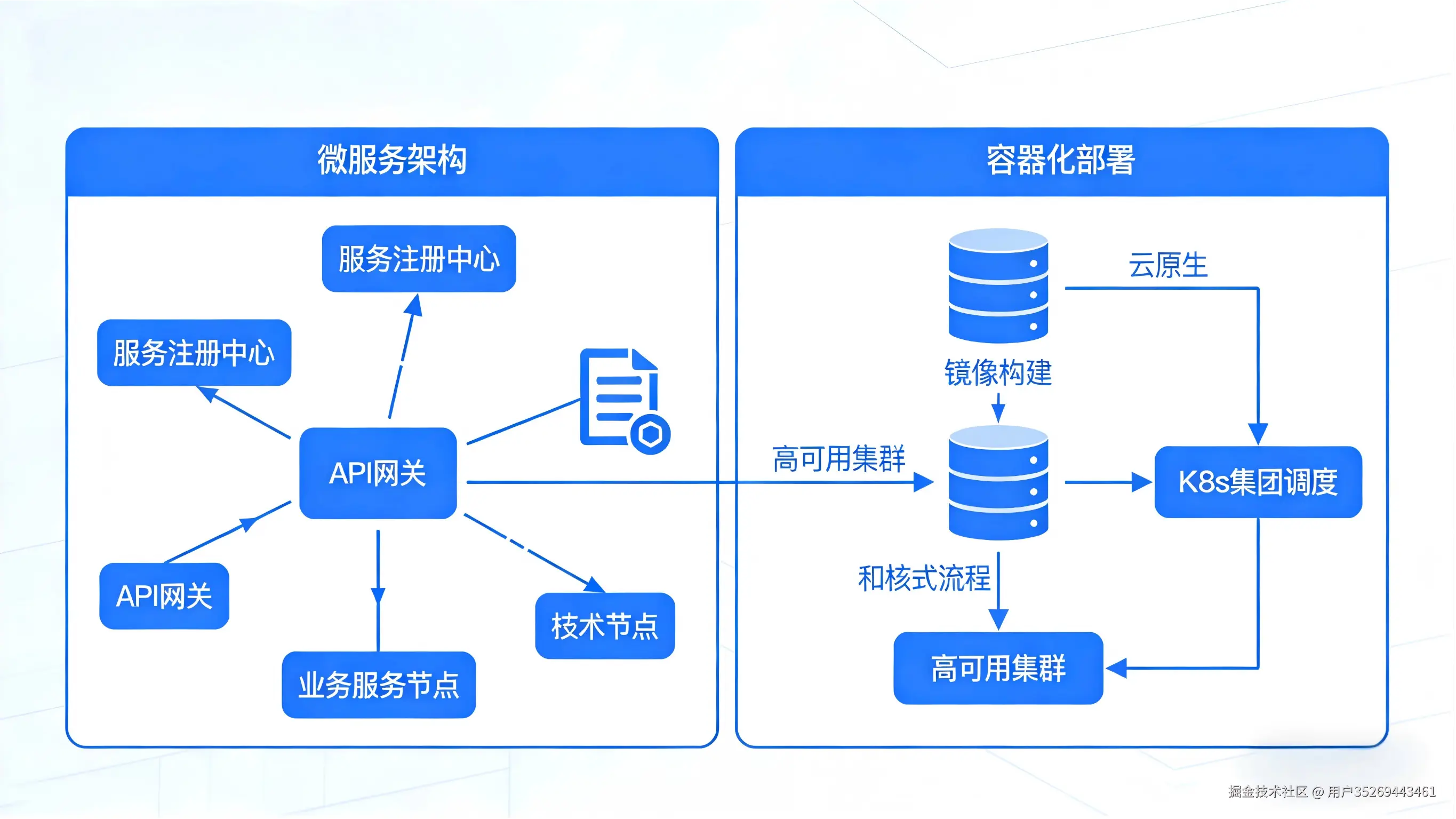

四、部署规划：结合业务需求设计部署方案

分布式架构的部署规划，需结合业务量级、非功能需求，设计合理的部署方案，确保系统的性能和可用性。部署规划主要包括以下三个方面：

1.  节点部署：明确各模块的部署节点（如服务器、容器），结合业务流量需求，配置合理的节点数量，避免单点故障；

2.  存储部署：明确数据的存储方式（如MySQL、Redis、MongoDB），根据数据的类型、量级，设计合理的存储架构，确保数据的安全性和可用性；

3.  网络部署：设计合理的网络架构，明确模块之间的网络通信方式，确保网络的稳定性和安全性，避免网络瓶颈。

五、总结

从0到1搭建分布式架构图，核心是“需求导向、逻辑清晰、落地可行”。需求梳理明确目标，模块划分确保可扩展，链路设计保障交互顺畅，部署规划支撑系统落地，四个维度环环相扣，才能绘制出专业、可落地的分布式架构图。

当前，很多架构师会借助AI工具快速生成架构图草图，以便将更多精力放在逻辑设计上（如(Arch)等），提升架构设计效率。
